В этом я разобрался. Благодарю! Есть ещё вопрос по трансформаторам УВЧ и преампе в ДПФ. Смотрел разные схемы. Они схожи. Ферритовые кольца также одинаковые. Диаметр провода от 0,15 до 0,3 мм. Количество витков от 7 до 20. Намотка бифилярная со скруткой 3 витка на 10мм до просто в 2 провода. Какой ва...

Просмотрел аналогичные конструкции, где указано начало или конец обмоток, я так и сделал. Однако у автора ( Владимира), на плате ДПФ, этот узел кажется собран не правильно. На фото видно оба провода, обозначу "началом" выходят на плату (крайние пятачки) а "концы" обмоток выходят в среднюю точку . По...

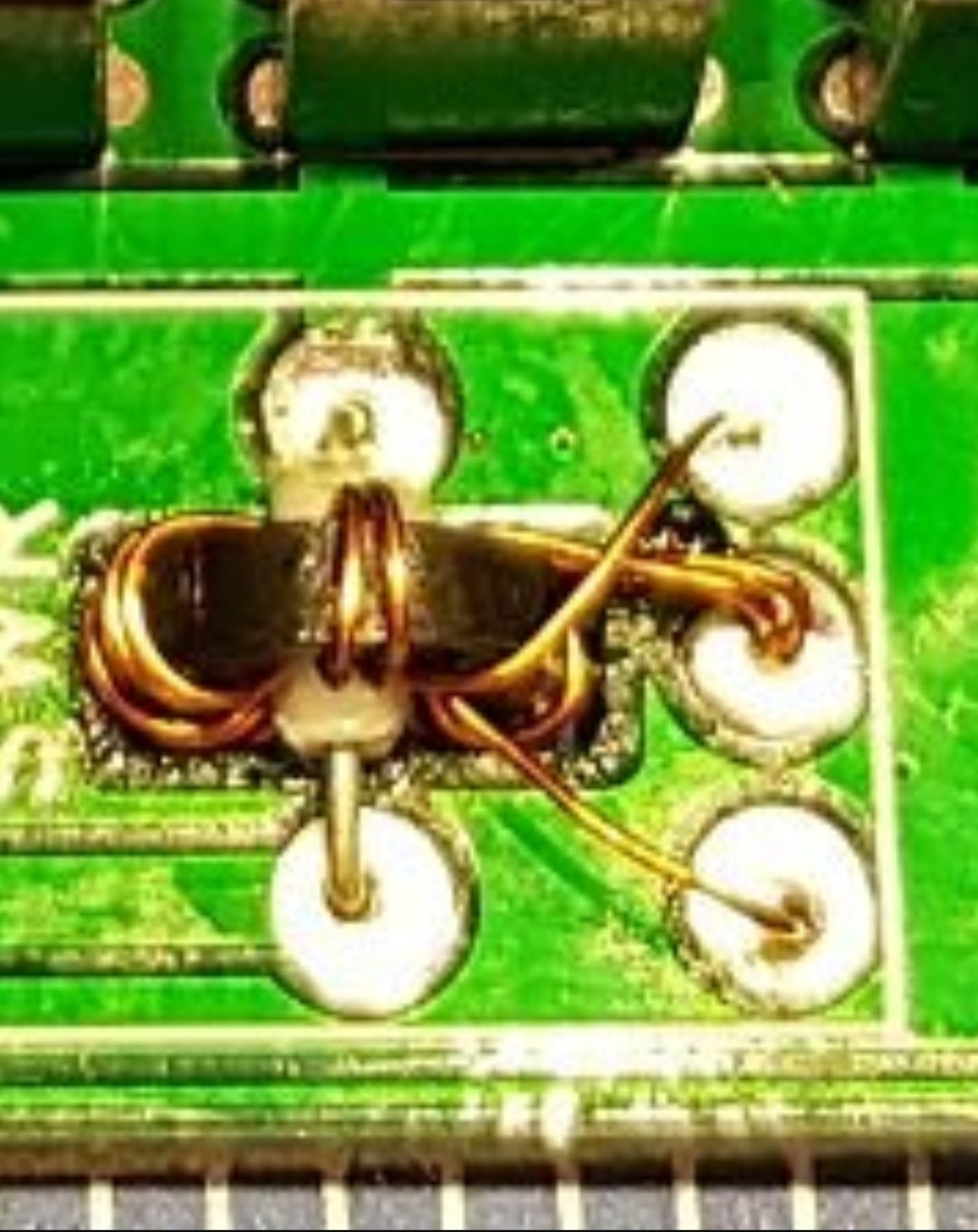

Здравствуйте! Прикреплю фото авторского трансформатора SWR и моего. На схеме не обозначены начало или конец обмоток. Поэтому и затерзали сомнения. Не хочется лишний раз перепаивать, можно повредить дорожки на плате. Мне показалось что у автора ошибка.

Вопрос по катушкам. В ФНЧ диаметр по меди 0.7 и в ДПФ 0.07 или 0.1?
