Не совсем понятна суть изображений - очень уж маленькие фотографии. Но логично измерять диаграмму КСВ с анализатором/радиостанцией в руках, так как тело оператора, держащего радиостанцию, является противовесом, в некоторой степени влияющим на настройку антенны.

R9OFG писал(а): ↑

13 окт 2024, 17:14

Пропиткой бы пройти дерево!

Датским маслом пропитано

Наконец-то закончил двухлетнюю эпопею строительства своего очередного гитарного усилителя 8-) Корпус из гнутой фанеры, шасси из 3мм фольгированного стеклотекстолита, монтаж комбинированный - на печатных платах и навесом. Закрыл гештальт и со вчерашнего дня сплю спокойно :D 1728671389743-.jpg 1728669...

Ох и сложно же читать Ваши сообщения, без обид, но похоже, что русский язык не Вам не родной
Как понять "под углом 90 градусов"? Фотографии слишком мелкие и не чёткие, чтобы что-то рассмотреть

Похоже, микросхемы настолько китайские, что данных о них нет никаких. Переменным резистором вряд ли что-то получится, иначе китайцы этим воспользовались бы ради экономии. Скорее всего управление осуществляется традиционной шиной I2C

Verechan писал(а): ↑

13 сен 2024, 11:56

Выбрал больший h21

Достаточно подобрать транзистор с коэффициентом передачи тока эмиттера больше 100

R9OFG писал(а): ↑

13 сен 2024, 03:46

Денис, а где такие макетки живут?

Сам делал когда-то при помощи фоторезиста. Отлично получилось

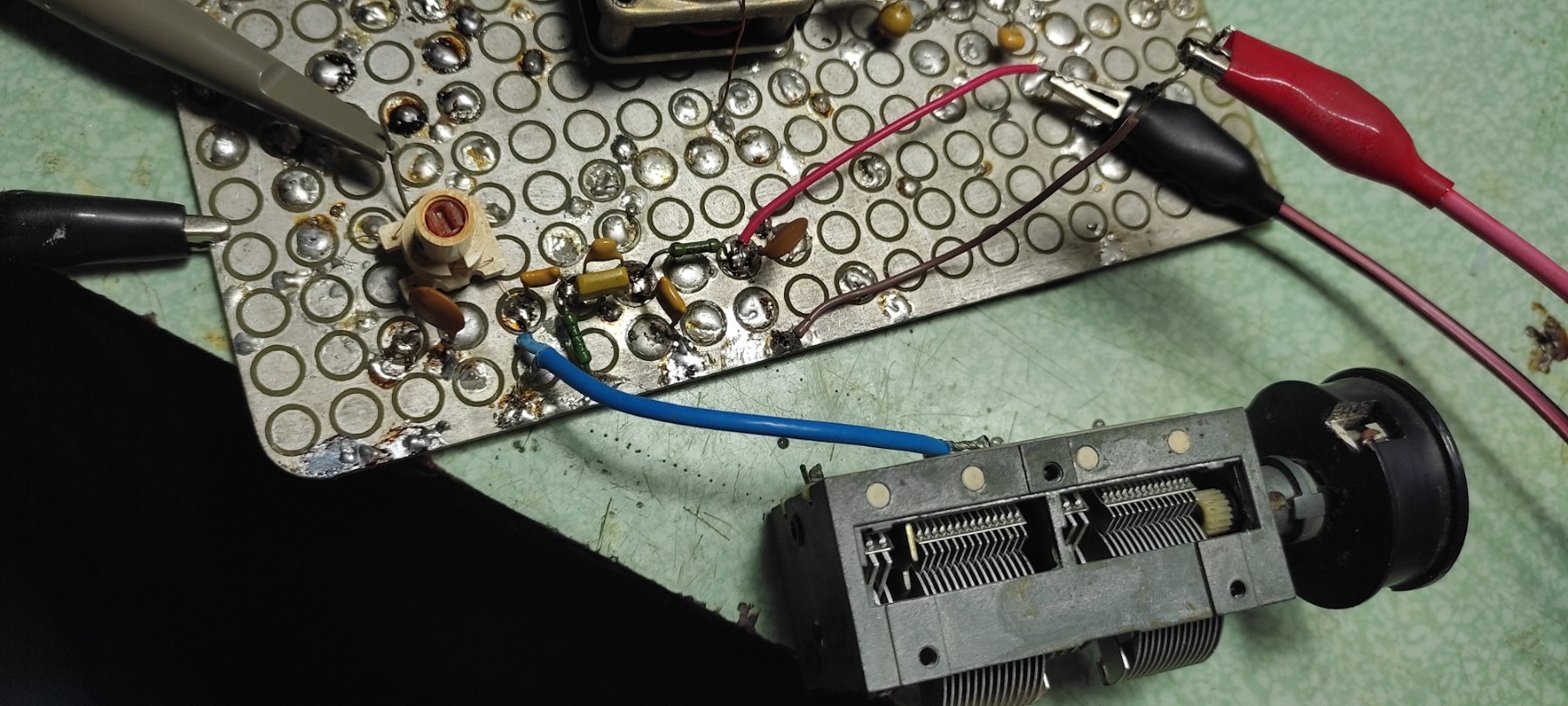

Гетеродин работает отлично. Собрал его на макетной плате. Контурная катушка 20 витков, катушка связи 8.

Verechan писал(а): ↑

23 авг 2024, 17:52

10 и 15 микрогенри

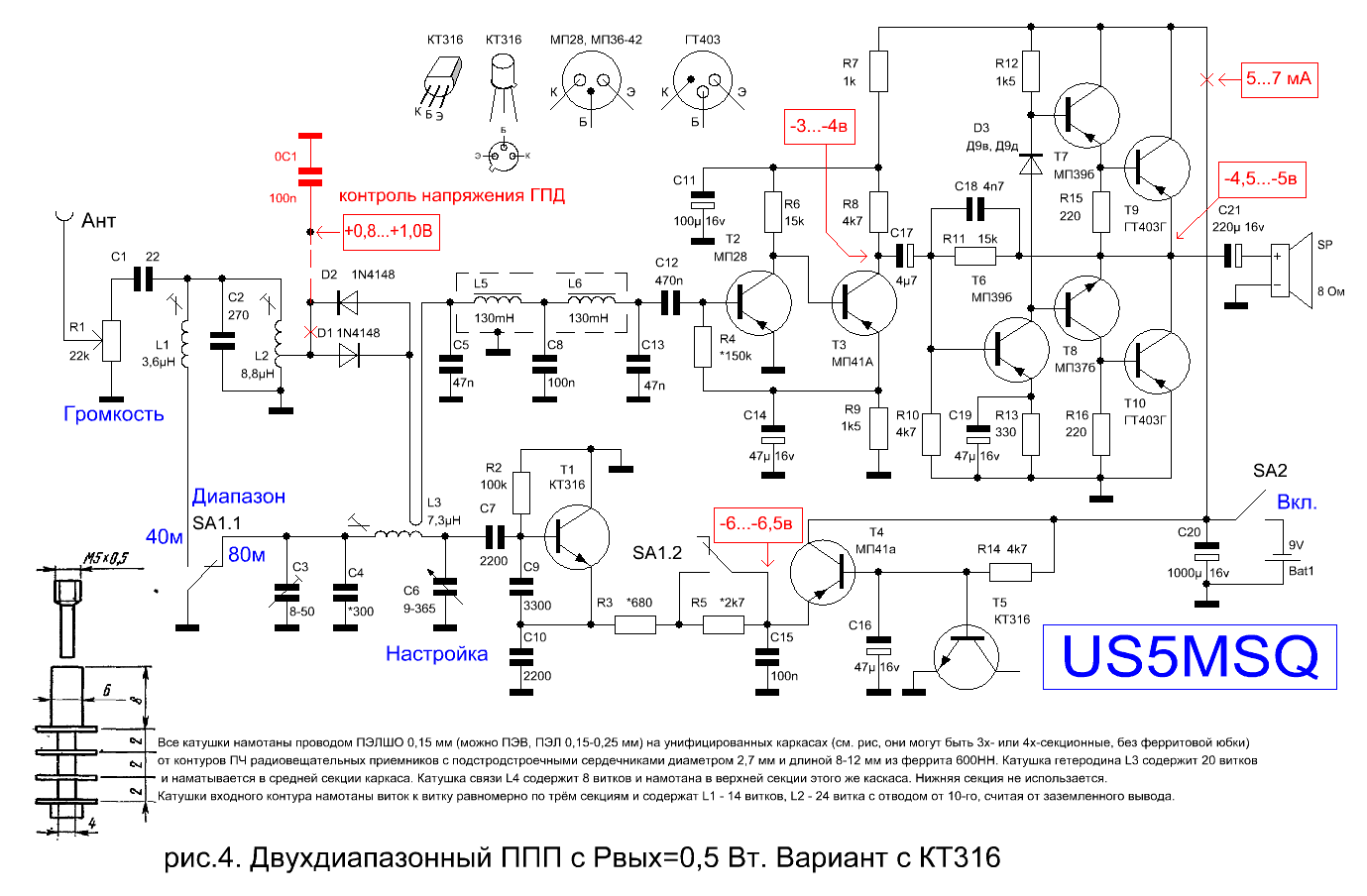

Число витков катушки связи L4 должно быть примерно в 2,5 раза меньше, чем у гетеродинной L3, индуктивность которой должна быть в районе 7,5 мкГн. У Сергея Беленецкого есть вариант этого приёмника. Внизу схемы есть описание катушек

image.png Добавьте в схему резистор 1кОм и конденсатор 0,1мкФ и отсоедините один из диодов смесителя, как нарисовано на схеме. Затем подключите мультиметр к точке соединения диода, резистора и конденсатора. Если гетеродин работает, то мультиметр должен показать напряжение в районе 0,3-0,5 вольт. На...
