Балконная "Clothesline 40m"©

R9OFG · Сообщение **R9OFG** » 02 сен 2022, 20:33

Oleg писал(а): ↑
08 авг 2022, 11:01
Александр, так ведь ОСА работает в режиме антенного анализатора без всяких дополнительных приспособлений.

Доброго времени суток, Oleg, так ведь ответвитель же нужен, или можно как то и без него?!

Oleg · Сообщение **Oleg** » 02 сен 2022, 22:50

R0AEK писал(а): ↑
02 сен 2022, 20:33
Доброго времени суток, Oleg, так ведь ответвитель же нужен, или можно как то и без него?!

Нет, не нужен. В Осе уже есть внутри все необходимое.
Обе перемычки надо переключить в положение 2-3.
Софт - в режим антенный анализатор ("Инструменты" -> "Антенный Анализатор")
Далее надо сделать OSL калибровку ("Инструменты" -> "Настройки АА" -> "OSL Калибровка"). OSL калибровку надо делать на разъеме Input (он находится рядом с АЦП). Если предполагается подключать Осу через коаксиальный кабель, то OSL калибровку надо делать на конце этого кабеля (параметры кабеля будут учтены процессе калибровки).
Собственно и все. Можно подключать Осу к антенне (разъем Input) и измерять все параметры.

R9OFG · Сообщение **R9OFG** » 03 сен 2022, 12:04

Oleg, еще вопрос есть. От рабочего места идет кабель 50ом, метров 5-6. На лоджии к этому кабелю через переходник ("бочёнок" для PL239) подключается уже кабель антенны 50 ом. OSL калибровку делать с первым кабелем открытым и с закороченным, там где "бочёнок", например эквивалент на 50 ом подключить?

Правильно понял Вашу подсказку?!

R9OFG · Сообщение **R9OFG** » 03 сен 2022, 13:16

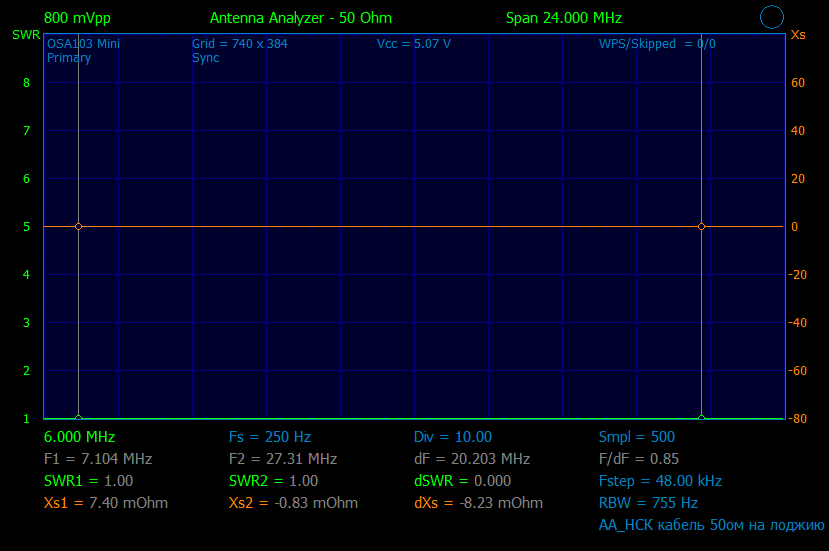

Вот что намерил, кабель на лоджию + эквивалент 50ом

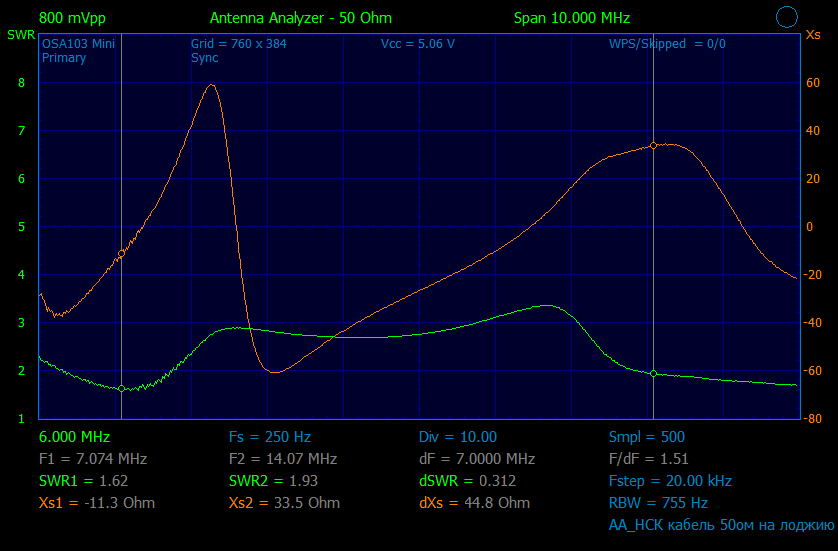

Кабель на лоджию + антенна cw40100

Oleg · Сообщение **Oleg** » 03 сен 2022, 13:46

R0AEK писал(а): ↑
03 сен 2022, 12:04
Oleg, еще вопрос есть. От рабочего места идет кабель 50ом, метров 5-6. На лоджии к этому кабелю через переходник ("бочёнок" для PL239) подключается уже кабель антенны 50 ом. OSL калибровку делать с первым кабелем открытым и с закороченным, там где "бочёнок", например эквивалент на 50 ом подключить?

Правильно понял Вашу подсказку?!

Все зависит от того, в какой точке Вы хотите измерять параметры антенной системы (антенна + фидер).

Если Вы предполагаете измерять параметры в точке соединения кабеля от антенны и кабеля, который идет далее к рабочему месту (то есть в той точке, где у Вас сейчас находится переходник), то все так.
На рабочем месте надо подключить кабель к Осе, а калибровку делать с открытым, закороченным и нагруженным на 50 Ом концом 5-метрового кабеля.

Если же Вы хотите посмотреть параметры антенны вместе с двумя кабелями (то есть так, как их "видно" с рабочего места со стороны трансивера), тогда калибровка производится непосредственно на разъеме Осы без кабеля.

R9OFG · Сообщение **R9OFG** » 03 сен 2022, 13:54

Oleg, все понял, спасибо за науку!

Oleg · Сообщение **Oleg** » 04 сен 2022, 14:06

Всегда рад помочь
