Доброго всем времени суток!

Сим постом начинаю ветку, в которой буду рассказывать об изготовлении, установке и эксплуатации своей первой КВ антенны.

Начав работать на КВ, быстро вошёл во вкус и растянутой по быстренькому (на тот момент хоть какая то антенна нужна была) между яблонями на дачном участке CitiWindom-40100 теперь уже недостаточно. В перспективе буду городить на даче мультидиапазонный вертикал и 3-el YAGI на 14МГц (или HB9CV). Вертикал, вероятно, будет UT1MA, а YAGI, скорее всего, буду делать проволочную, на каркасе из стеклопластиковых удилищ. Но на дачу не накатаешься, только по выходным, а в городе громоздкие антенны мне ставить никто не даст. Поэтому надо делать что то малозаметное и достаточно эффективное на основных диапазонах. Много разных вариантов перебрал и остановился на 5-диапазонном (80/40/20/15/10) траповом диполе Diamond W8010. Отзывы об антенне только положительные. Основные её недостатки - узкополосность на нижних диапазонах и негуманная цена! Первый недостаток вполне компенсируется удобством размещения антенны, простотой настройки. К тому же, автотюнер трансивера несколько расширит полосы по диапазонам. Второй недостаток можно обойти самостоятельным изготовлением антенны, благо её конструкция весьма проста и, если руки вставлены в туловище нужной стороной, проблем с изготовлением не будет.

Мой основной QTH, где предполагается установка этой антенны, располагается в самой высокой точке города - 206 метров над у.м. Весь горизонт как на ладони на все 360°. Таким образом, добротно собранный диполь должен дать хорошие результаты. Дом расположен так, что вектор направленности антенны будет СЗ/ЮВ. Лучше бы, конечно ЗСЗ/ВЮВ, но, что есть - то есть! Со временем, может быть ситуация поменяется в лучшую сторону и я поставлю в городе вертикал или даже ягу хотя бы на один диапазон, но пока буду довольствоваться Diamond W8010 собственноручной работы.

Итак, поехали. Начнём с самой ответственной части антенны - с трапов. Перво-наперво - подбор материалов. Оправки для трапов, термоусадка, лак для пропитки катушек и прочее. Неплохо бы погреть все это 1 минуту в микроволновке. Если какой то из материалов греется, значит нам он не подходит. Для оправок я выбрал серую сантехническую трубу диаметром 50мм, для пропитки катушек - состав Plastik-71, для герметизации трапов - чёрный термоклей (именно чёрный - он лучше липнет, чем прозрачный, имеет лучшую адгезию) и термоусадка - мягкая Rexant 60мм. Именно мягкая, поставляемая в плоском виде. Такая термоусадка усаживается предсказуемо, не оставляет пузырей, складок, устойчива к УФ, воде, и перепадам температур. Жесткая термоусадка, с глянцевой поверхностью, которую продают в виде трубы круглого сечения, не подходит - она долго греется при усадке, быстро остывает, оставляя пузыри и складки, плохо контролируется при усаживании. Планки для крепления полотна антенны, изоляторы - 6мм стеклотекстолит, полотно антенны - полевик П-286 (толстый). Растяжки полотна - нейлоновый или кевларовый шнур. Клеммы для подключения полотна и филаментов (регулирующих емкостных элементов) - луженые. Ни в коем случае не "золочёные" - это покрытие (отнюдь не золочение) под воздействием климатических факторов быстро облазит, контакты зеленеют и надо всё разбирать, чистить, менять. В общем, проблемы.

Ну вот. С материалами более или менее разобрались. Если что то упустил в описании - наверстаю в дальнейшем.

[Chipmaster]

"Продолжаем разговор..."© Карлсон.

Перед началом этого этапа изготовления антенны, хочу сказать, что информации об этой антенне очень много, но вся она потребительского характера. Нам же нужны технические подробности. Их можно найти на сайте аргентинского радиолюбителя LW3ESH - он сделал клон этой антенны. Но я делаю антенну не по его данным. Конструкцией своего клона со мной поделился Евгений RM6LA. Данные его варианта не сильно отличаются от варианта аргентинца, но все же это данные, более приближенные к российским реалиям КВ эфира. В ближайшем будущем подобная тема за авторством Евгения появится и на форуме QRZ.RU Там я тоже поделюсь своим вариантом исполнения.

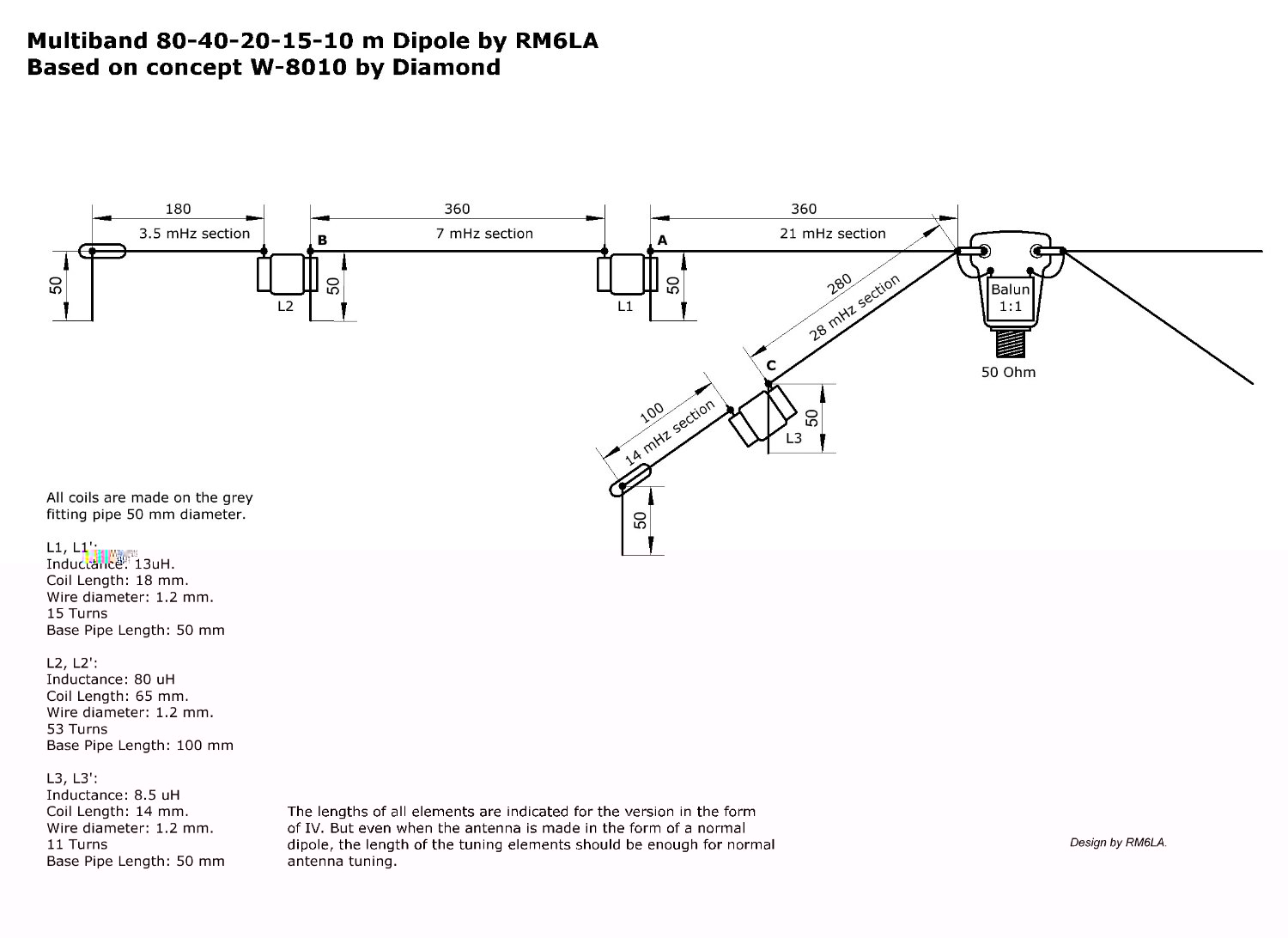

Но, к теме. Итак, первым делом займемся трапами. Для этого нам потребуется медный обмоточный провод 1,2мм. Я такого не нашёл, зато в закромах нашёлся ПЭТВ2-1,25. Зная данные трапов несложно пересчитать катушки. Данные такие (эскиз предоставлен Евгением RM6LA):

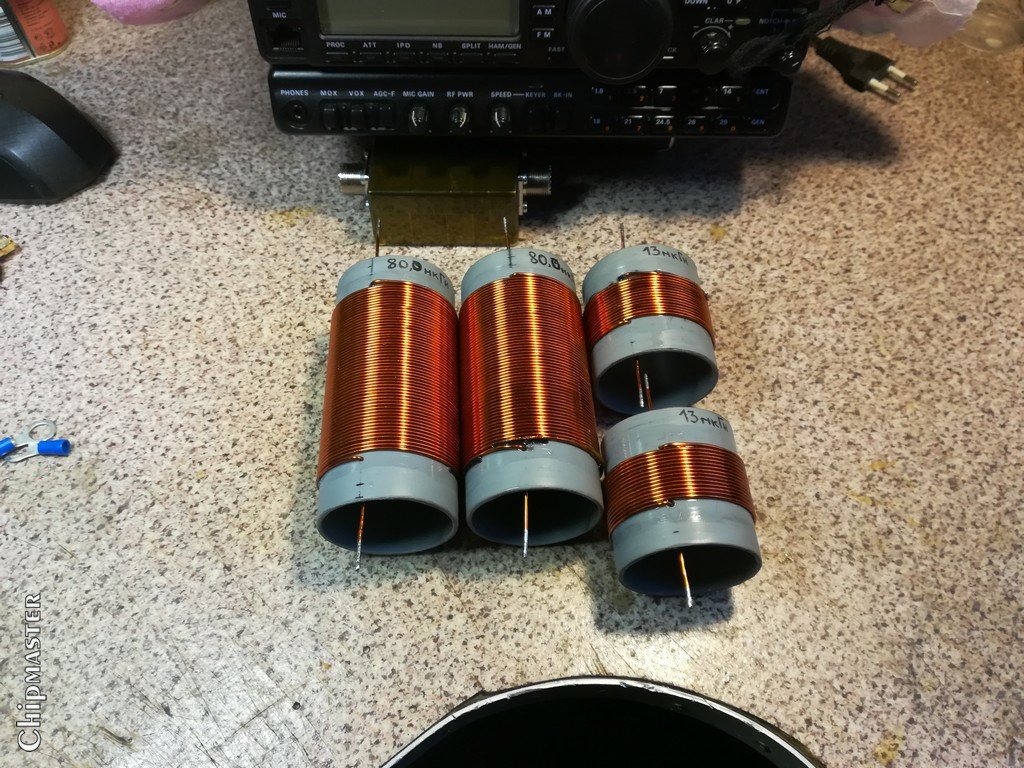

Далее все просто - берём трубу, размечаем отверстия, сверлим и мотаем катушки:

Продолжение следует...

[Chipmaster]

2 Admin: 3 вложения на один пост на конференции такой тематики - это мало.

Продолжим.

Затем необходимо как можно тщательнее защитить катушки от воздействия климатических факторов. Для этого я в пять слоёв (может многовато, но кашу маслом не испортишь) пропитал все катушки составом Plastik-71. Прочное, электроизоляционное, термостойкое покрытие. После этого обработал грубой наждачкой оправки по краям - чтобы термоклей вцепился в оправку намертво. Нанёс термоклей (обязательно чёрный - он очень липкий, с хорошей адгезией) по краям по всей окружности, надел термоусадку 60мм и усадил феном. В процессе нагрева термоклей тоже расплавился и термоусадка его равномерно "раздавила" по всей поверхности и сама прилипла к нему. В результате получилась очень хорошая герметизация.

To be continued...

[Chipmaster]

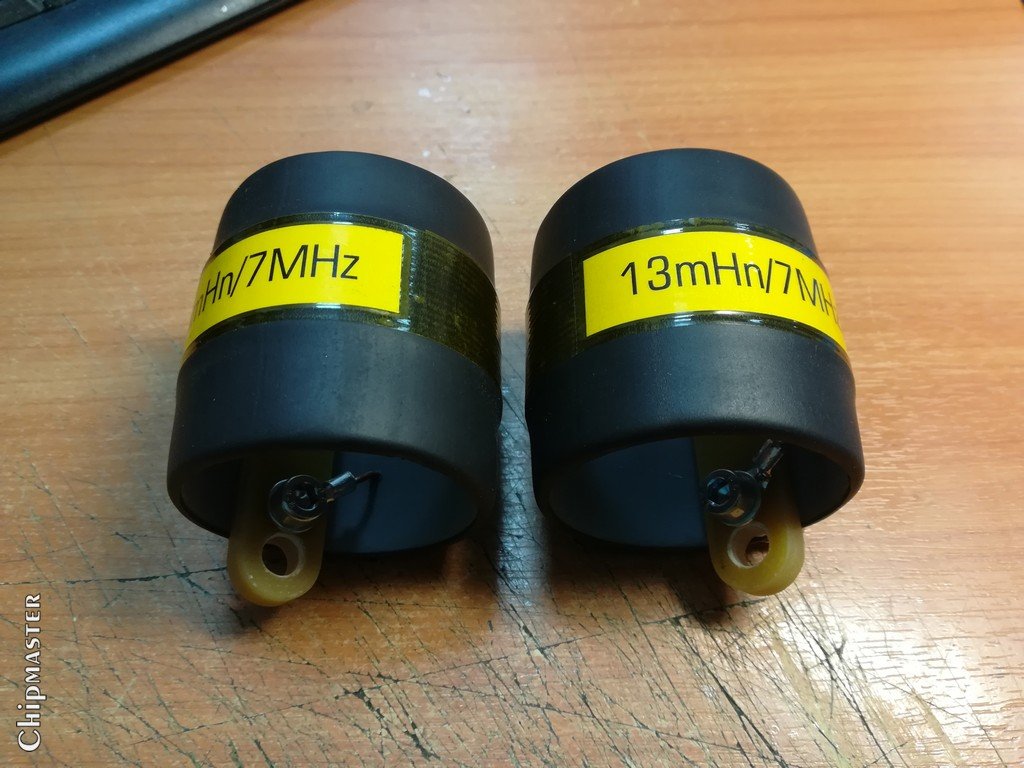

Затем, после обрезки излишков термоусадки (очень удобно острым скальпелем прямо по внутренней кромке оправки) промазываю стык термоусадки и оправки все тем же Plastik-71 в два-три слоя - дополнительная герметизация, чтобы по весне и осени замерзающая по ночам влага не отслоила термоусадку от оправки. Ну и все болты, гайки, шайбы с внутренней стороны промазал в 2-3 слоя тем же составом. В итоге получаем прочные, хорошо защищенные трапы.

Планки и изоляторы делал на своём станке с ЧПУ. Кому интересно, несколько видео о станке можно найти на моём канале Youtube.

Два трапа на верхний участок диапазона буду делать чуть позже.

Продолжение следует...

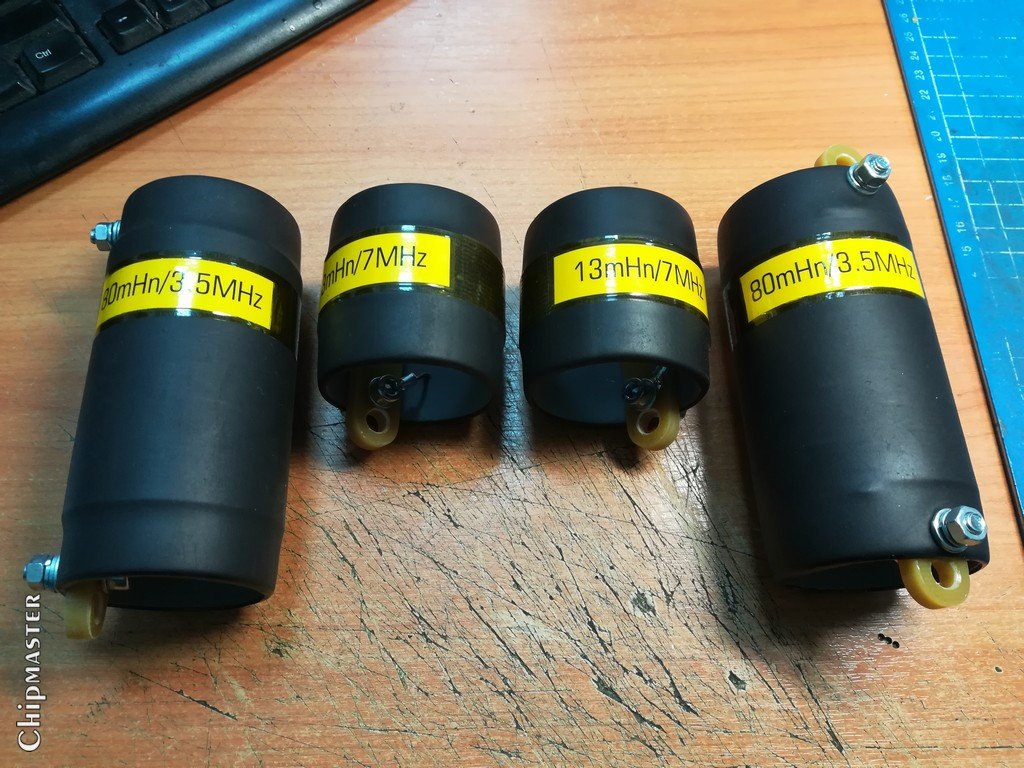

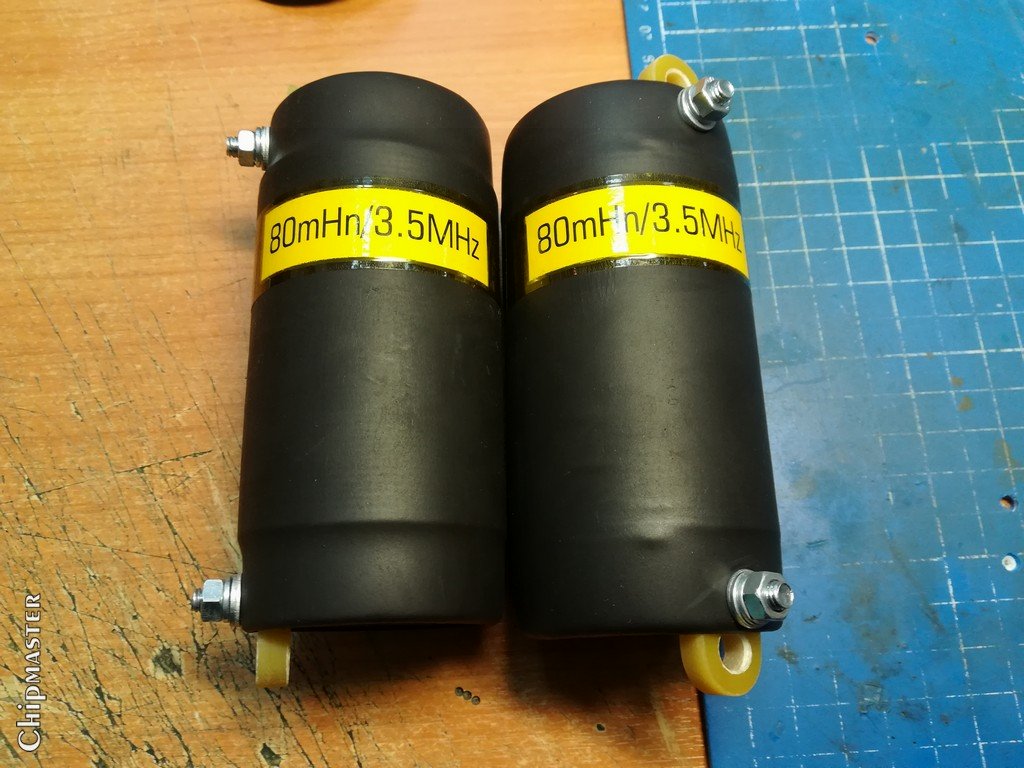

ЗЫ Небольшая поправочка - на ярлычки, наклеенные на трапы, вкралась досадная ошибка. Там указана индуктивность в миллигенри, а надо в микрогенри.

[Chipmaster]

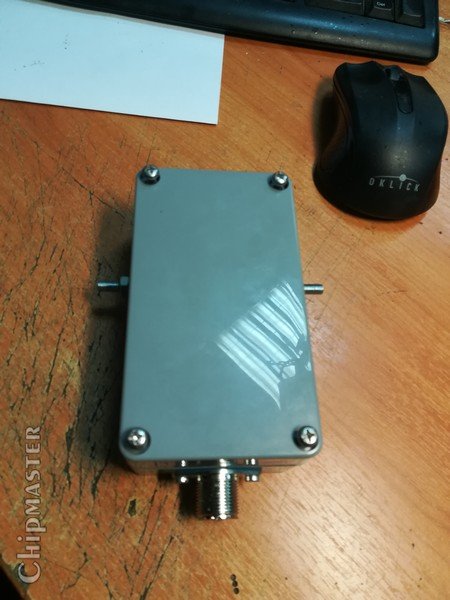

Антенна почти готова. Вернее, полностью готова её верхняя часть - на диапазоны 80, 40, 15 метров. Сегодня закончу нижнюю часть антенны - на диапазоны 20 и 10 метров. Балун 1:1 тоже почти готов - собран, упакован в герметичную коробку. Осталось сделать для него основание, к которому будет крепиться сам корпус балуна и полотна антенны. Ну, собственно, все видно на фото.

Продолжение следует...

[Chipmaster]

Полотна антенны - "полевик" П-268 (толстый). Весь крепёж и фурнитура - оцинковка. Конечно, лучше бы использовать нержу, но уж больно дорого. Я лучше оцинковку покрою хорошим, стойким к мехнагрузкам и температурам, лаком в несколько слоёв. Или плотной, стойкой смазкой.

Вот краткий видеообзор верхней части антенны:

phpBB [video]

Продолжение следует...

[Chipmaster]

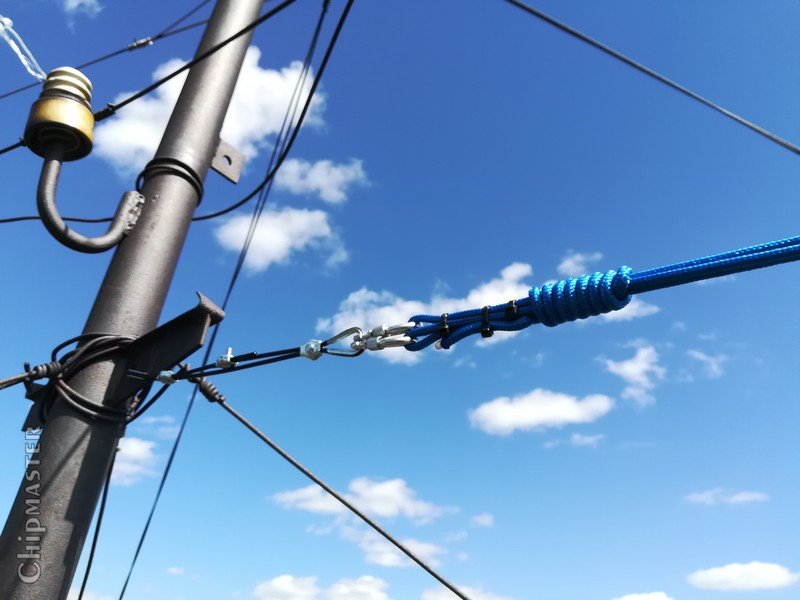

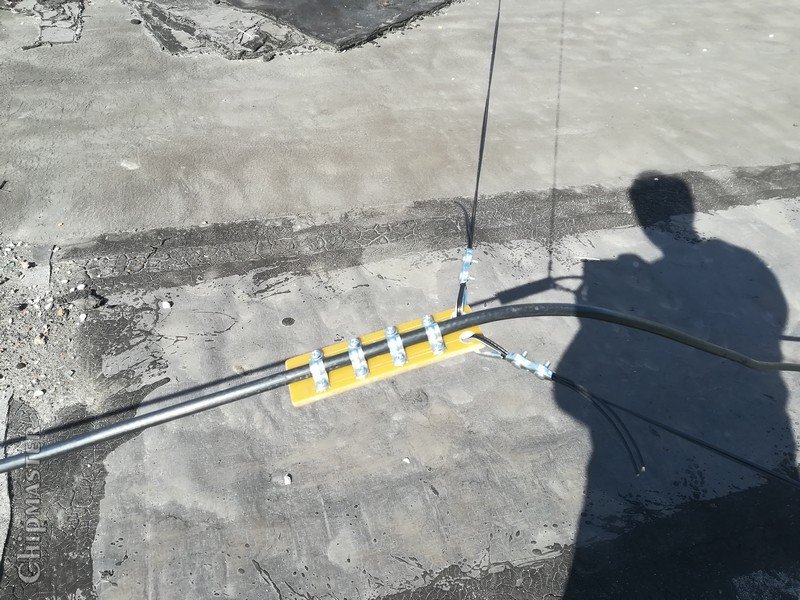

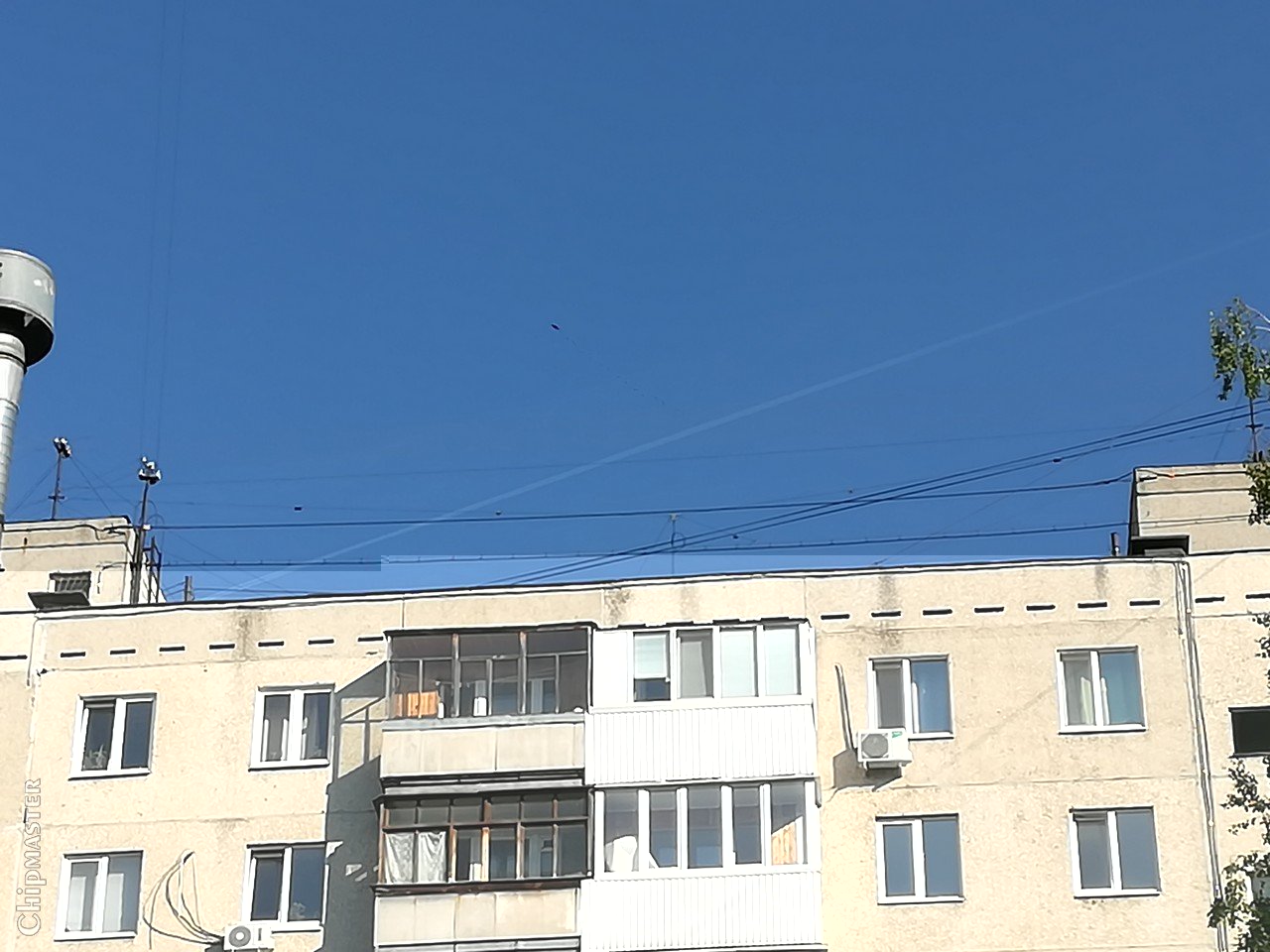

Ну, и напоследок еще несколько фото...

[Chipmaster]

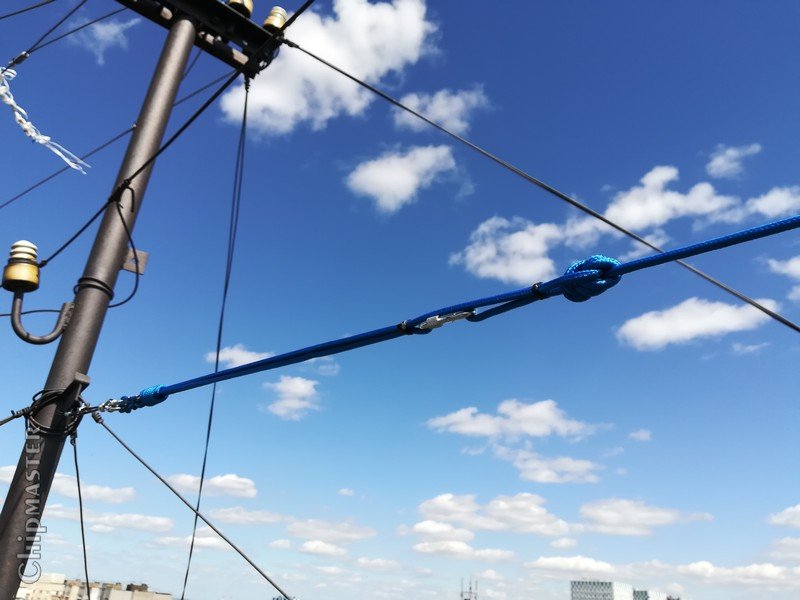

И еще...

[Chipmaster]

А вот скрины с анализатора EU1KY:


(7.85 КБ) 387 скачиваний


(8.38 КБ) 387 скачиваний


(8.12 КБ) 387 скачиваний

Нет, все таки 3 вложения на пост - неудобно... Администрации ресурса стОит подумать над этим...

[Chipmaster]


(8.09 КБ) 387 скачиваний


(7.71 КБ) 387 скачиваний

Явно видно, что 15м и 40м надо бы поправить. Это несложно, они в одном полотне - в верхнем. Удлиннив элемент 15-метрового диапазона, я автоматически добавлю и 40-метровый. Ну, и 80 прибавится, хотя его надо наоборот - немного укоротить. Но, отрезать - не нарастить, несложно.
"Восьмидесятка" - совсем ни о чем. Только на автотюнер уповать.

ЗЫ Если по хорошему, то и 20м немного к нижней границе подтянуть бы. Хотя, в целом, "двадцатка" и так неплохо получилась.
