Power/Swr metr с линейной стрелочной индикацией
-
- Сообщения: 218
- Зарегистрирован: 14 окт 2019, 00:26
- Благодарил (а): 16 раз
- Поблагодарили: 30 раз
Power/Swr metr с линейной стрелочной индикацией
Сообщение Vладимир » 16 окт 2019, 02:38
Всем привет.
Сразу прошу прощения за грамматические и орфографические ошибки .
Задумал я себе сделать POWER/SWR METR

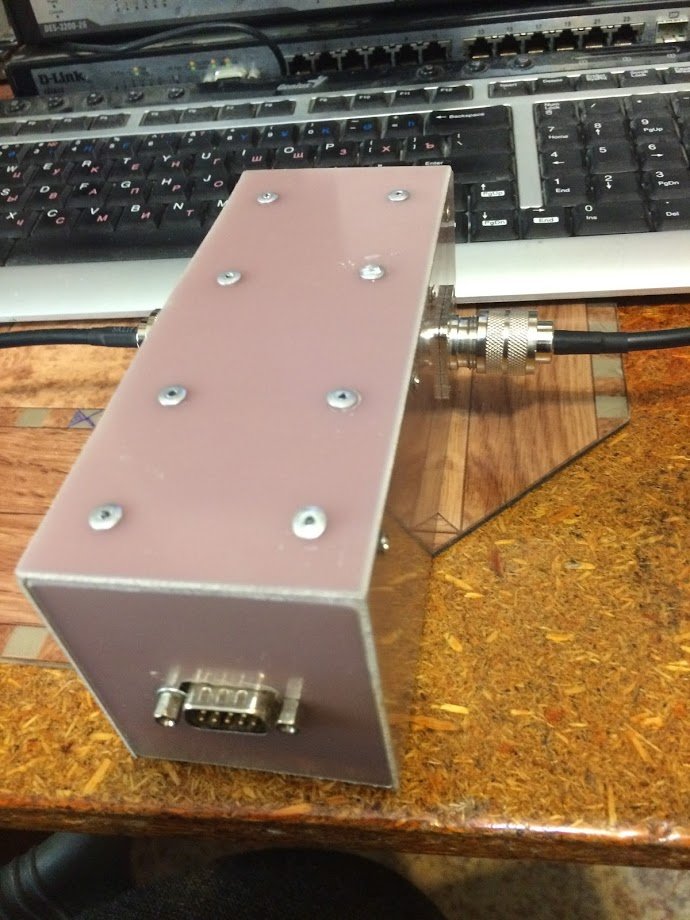

в качестве датчика остановил свой выбор на тандемматч ,
вариант моста на резисторах не понравился так как у данной схемы большие потери сигнала
и годится она только для посмотрел и отключил,
а я хотел получить постоянный контроль во время передачи.
сначала пробовал мотать на амидоновских биноклях ,но мне не понравилось ,
уж очень большая не равномерность сигнала в зависимости от частоты.

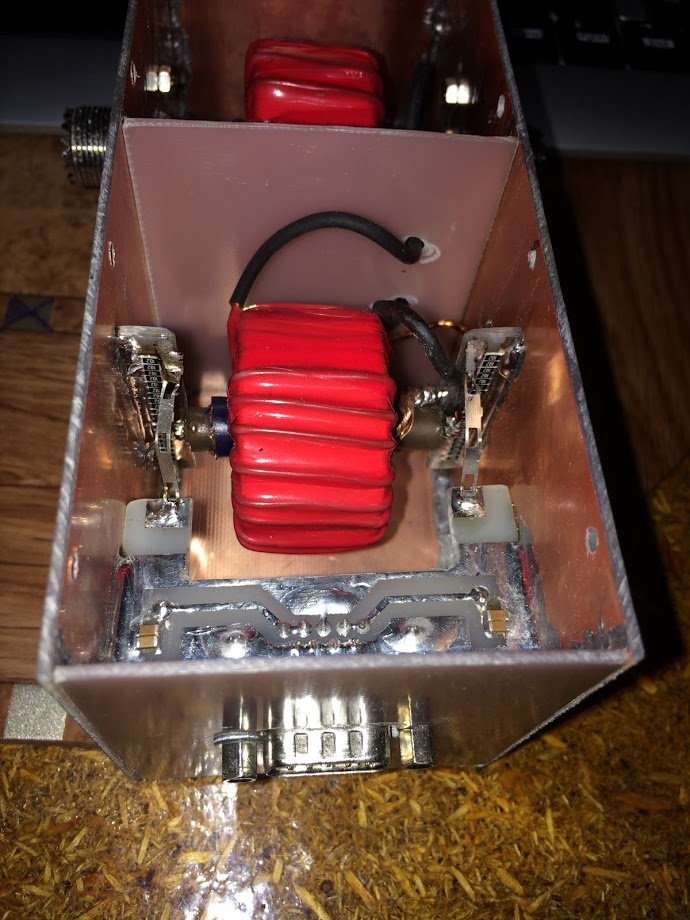

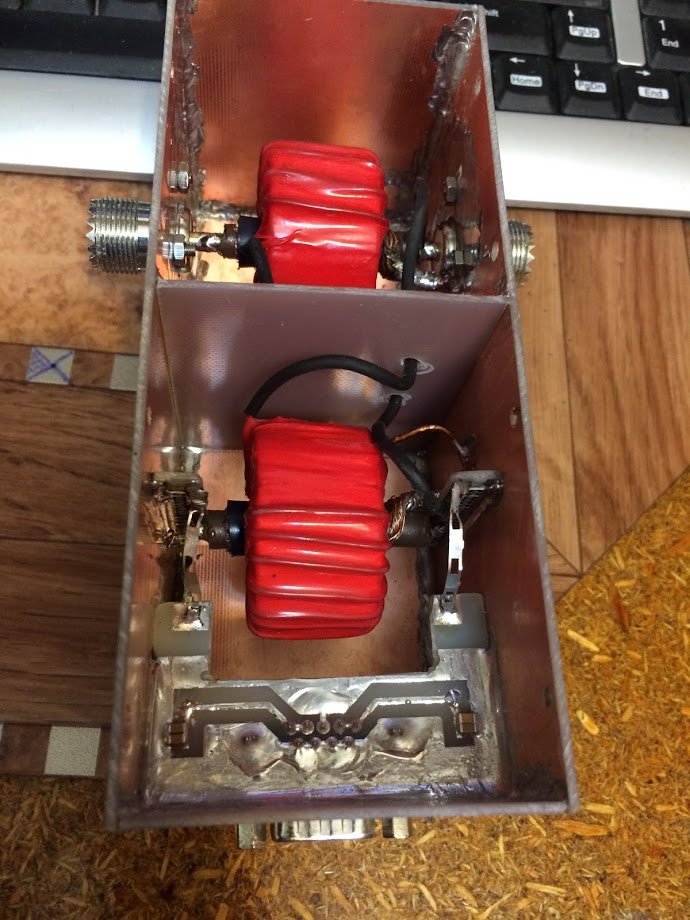

потом намотал на амидоновских кольцах FT87-43 колличество витков 24,
мотал проводом 0.75 во фторопластовой изоляции . по первости использовал диоды 5711 ,
но мне не понравилось в них то что в них нет "подхвата на низах" при подачи сигнала менее 5 ват ,
на выходе детектора что угодно , но только не то что надо.
потом попробовал диоды д311, совсем другая песня , на них и остановился. планируя обойтись малой кровью, сразу сигнал с детектора завел на аналоговые входы микроконтроллера,
и начал писать прошивку. и тут выяснилось что подобная схема подключения никуда не годится ,
из за не линейной характеристики диодов.
что у меня получалось . проводим настройку на мощность 100 ват, получается что прибор правильно показывает
в диапазоне от 80 до 100 ват, а в диапазоне от 0 до 80 врет процентов на 30 .
производим калибровку при мощности 50 ват соответственно от 40 до 60 показывает боле мение правильно ,
а за пределами врет также на 30 процентов. можно конечно и так использовать,
а в прошивке ввести корректирующеи коэфициенты для конкретной пары диодов,
но в это случае повторяемость конструкции будет НУЛЕВАЯ .

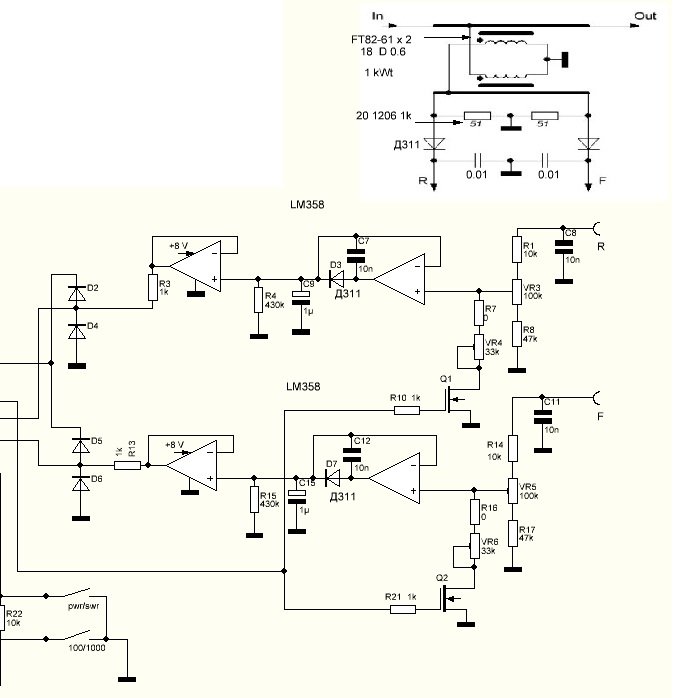

полез в инет за помощью , и нарыл вот такую схему ОГРОМНОЕ СПАСИБО АВТОРУ. из данной схемы взял операционные усилители с диодами в обратной связи,
(диоды обязательно такие же как в детекторе, а лучще ещё и подобранные в четверки)

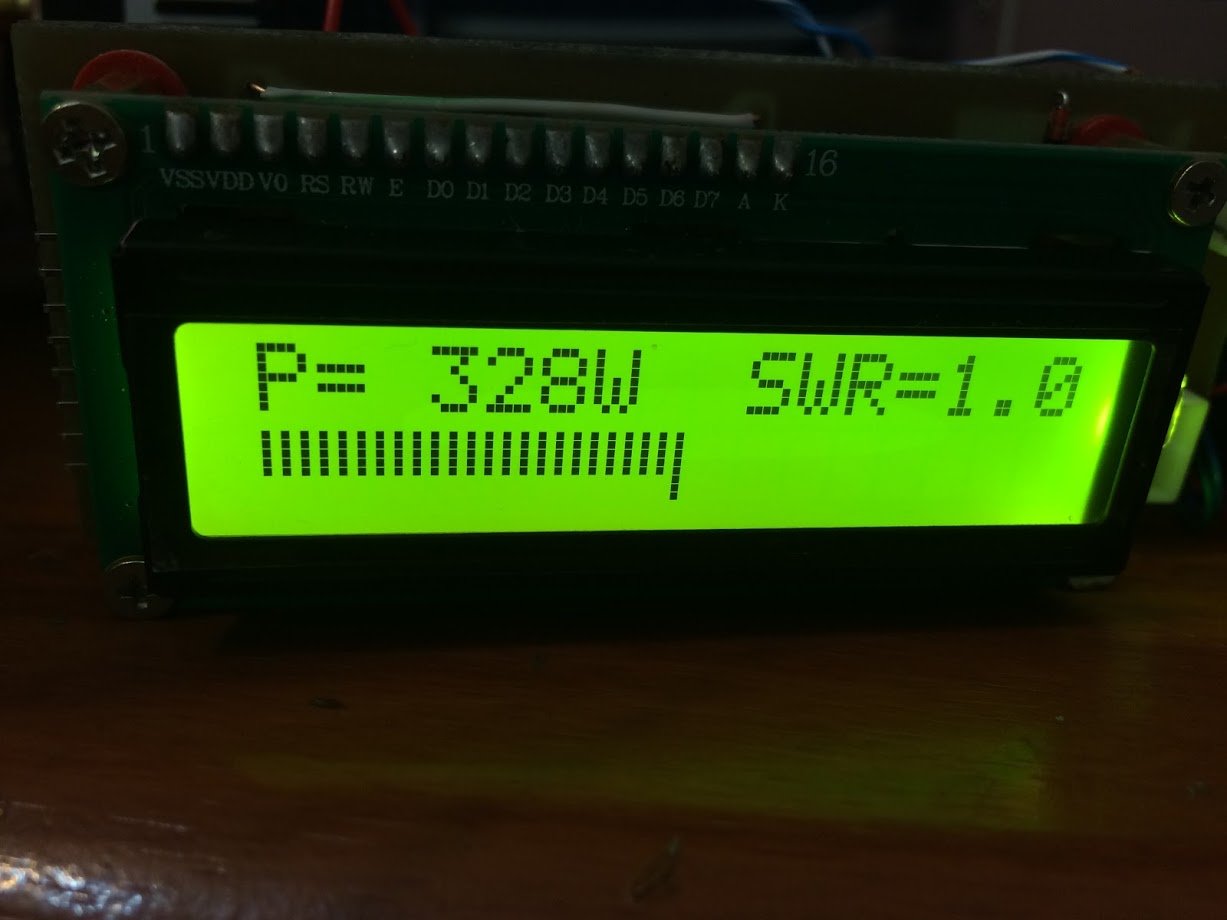

и сразу забыл про нелинейность в зависимости от амплитуды входного сигнала. по началу, как и все. выводил инфу на lcd1602 , а потом захотелось "ламповости"
выводить инфу на стрелочный индикатор.

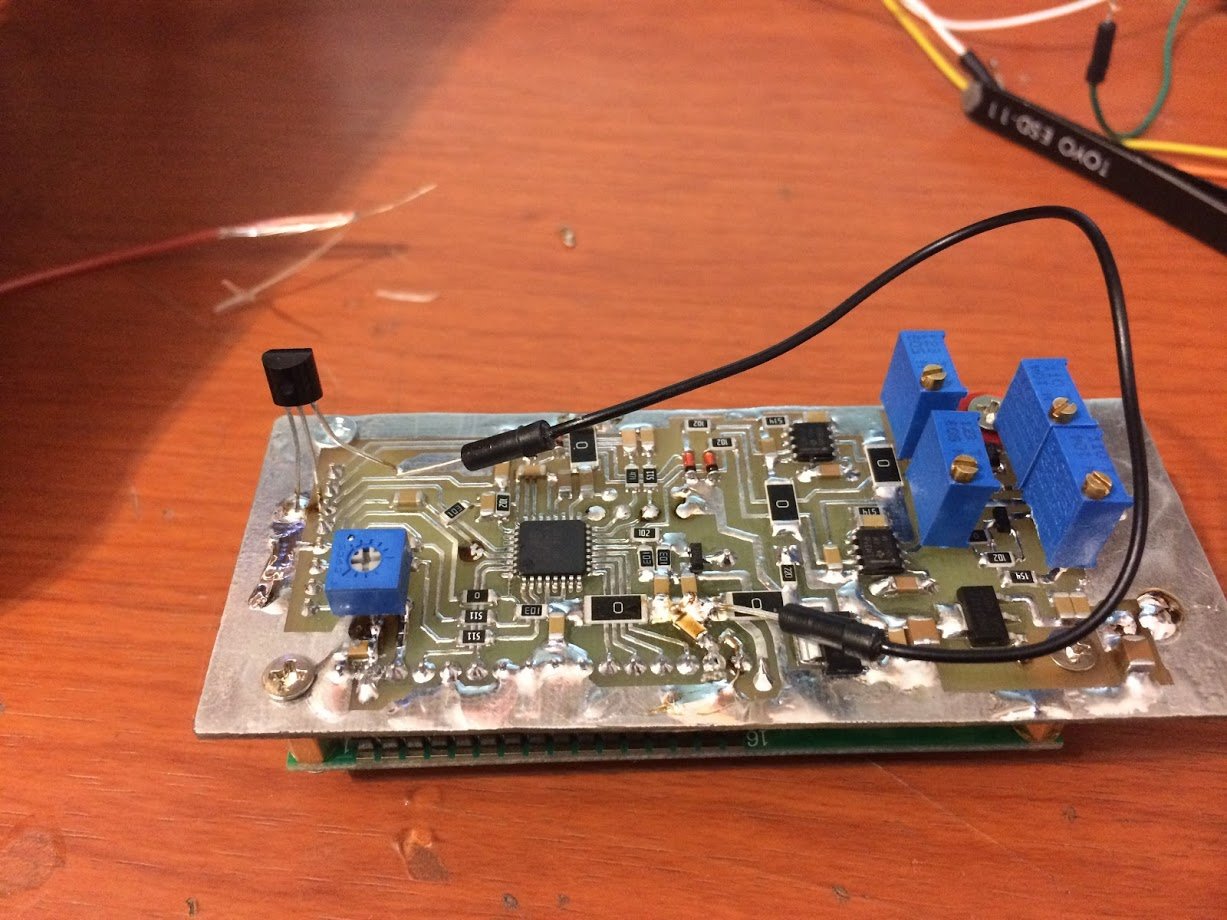

Отключил плату с усилителями и микроконтроллером , а сигнал с детекторов через подстроечные резисторы подключил
к стрелочному показометру на 200мка . и получил опять не линейное отображение от 0 до 150мка это от 0 до 50 ват
и от 150мка до 200мка соответственно от 50 до 100 ват .
и так работают почти все стрелочные показометры мощности, у них либо шкала в дб, либо разлинована не линейно.
А мне то хотелось именно линейное отображение мощности на стрелочном показометре.
И тут пришла в тупую башку идея, объединить микроконтроллер и стрелочный индикатор по средством цап.
в качестве цап выбрал MCP4725 он так же как и LCD имеет интерфейс подключения I2C ,так что на
основной плате даже перепаивать ничего не пришлось .Пока только попробовал двигать стрелку с микроконтроллера ,
работает изумительно, я доволен.
осталось забрать с дачи трансивер и немного подправить прошивку. и получится POWER/SWR METR с линейной стрелочной индикацией.
небольшой предварительный видосик
Сразу прошу прощения за грамматические и орфографические ошибки .
Задумал я себе сделать POWER/SWR METR
в качестве датчика остановил свой выбор на тандемматч ,
вариант моста на резисторах не понравился так как у данной схемы большие потери сигнала
и годится она только для посмотрел и отключил,
а я хотел получить постоянный контроль во время передачи.
сначала пробовал мотать на амидоновских биноклях ,но мне не понравилось ,
уж очень большая не равномерность сигнала в зависимости от частоты.
потом намотал на амидоновских кольцах FT87-43 колличество витков 24,
мотал проводом 0.75 во фторопластовой изоляции . по первости использовал диоды 5711 ,
но мне не понравилось в них то что в них нет "подхвата на низах" при подачи сигнала менее 5 ват ,
на выходе детектора что угодно , но только не то что надо.
потом попробовал диоды д311, совсем другая песня , на них и остановился. планируя обойтись малой кровью, сразу сигнал с детектора завел на аналоговые входы микроконтроллера,
и начал писать прошивку. и тут выяснилось что подобная схема подключения никуда не годится ,
из за не линейной характеристики диодов.
что у меня получалось . проводим настройку на мощность 100 ват, получается что прибор правильно показывает
в диапазоне от 80 до 100 ват, а в диапазоне от 0 до 80 врет процентов на 30 .
производим калибровку при мощности 50 ват соответственно от 40 до 60 показывает боле мение правильно ,
а за пределами врет также на 30 процентов. можно конечно и так использовать,
а в прошивке ввести корректирующеи коэфициенты для конкретной пары диодов,
но в это случае повторяемость конструкции будет НУЛЕВАЯ .
полез в инет за помощью , и нарыл вот такую схему ОГРОМНОЕ СПАСИБО АВТОРУ. из данной схемы взял операционные усилители с диодами в обратной связи,
(диоды обязательно такие же как в детекторе, а лучще ещё и подобранные в четверки)
и сразу забыл про нелинейность в зависимости от амплитуды входного сигнала. по началу, как и все. выводил инфу на lcd1602 , а потом захотелось "ламповости"
выводить инфу на стрелочный индикатор.
Отключил плату с усилителями и микроконтроллером , а сигнал с детекторов через подстроечные резисторы подключил
к стрелочному показометру на 200мка . и получил опять не линейное отображение от 0 до 150мка это от 0 до 50 ват
и от 150мка до 200мка соответственно от 50 до 100 ват .
и так работают почти все стрелочные показометры мощности, у них либо шкала в дб, либо разлинована не линейно.
А мне то хотелось именно линейное отображение мощности на стрелочном показометре.
И тут пришла в тупую башку идея, объединить микроконтроллер и стрелочный индикатор по средством цап.
в качестве цап выбрал MCP4725 он так же как и LCD имеет интерфейс подключения I2C ,так что на
основной плате даже перепаивать ничего не пришлось .Пока только попробовал двигать стрелку с микроконтроллера ,
работает изумительно, я доволен.
осталось забрать с дачи трансивер и немного подправить прошивку. и получится POWER/SWR METR с линейной стрелочной индикацией.
небольшой предварительный видосик
Vладимир
Re: Power/Swr metr с линейной стрелочной индикацией
Сообщение Jeer » 16 окт 2019, 11:02
Когда схемы рисуют "наоборот" - всегда немного "злюсь".
«Ab ovo»
Jeer
- R2AJI
- Сообщения: 755
- Зарегистрирован: 12 окт 2019, 22:48
- Город: Россошь
- Благодарил (а): 197 раз
- Поблагодарили: 241 раз
Re: Power/Swr metr с линейной стрелочной индикацией
Сообщение R2AJI » 16 окт 2019, 11:06
Vладимир у Вас схема обрезанная, будьте добры схему целиком
Все вопросы про радио, на форум пожалуйста, в личные сообщения, только личные вопросы.
В противном случае, все равно отправлю на форум.
YouTube канал HAM Radio Channel
В противном случае, все равно отправлю на форум.
YouTube канал HAM Radio Channel
R2AJI
-
- Сообщения: 218
- Зарегистрирован: 14 окт 2019, 00:26
- Благодарил (а): 16 раз
- Поблагодарили: 30 раз
Re: Power/Swr metr с линейной стрелочной индикацией
Сообщение Vладимир » 16 окт 2019, 11:53
да схема обрезана ,нет самого микроконтроллера и его обвязки. пока не определился на какую ногу что заводить чтоб удобней было разводить печатку. и чтоб потом не было путаницы пока не выкладываю целиком.
когда напишу прошивку и разведу плату, выложу всю техдокументацию .
когда напишу прошивку и разведу плату, выложу всю техдокументацию .
Vладимир
-
- Сообщения: 218
- Зарегистрирован: 14 окт 2019, 00:26
- Благодарил (а): 16 раз
- Поблагодарили: 30 раз
Power/Swr metr с линейной стрелочной индикацией
Сообщение Vладимир » 19 окт 2019, 22:02

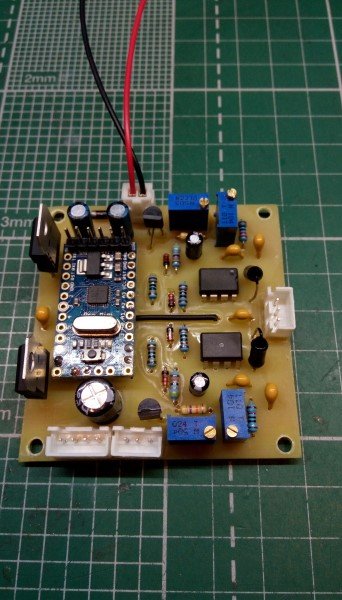

проект завершён осталось только корпусок замутить, но 3д принтер сказал :
фиг тебе а не корпусок , сначала мне новую плату управления а потом и про корпусок поговорим.
как и обещал выкладываю схему и всю тех-документацию .
и немного видео
фиг тебе а не корпусок , сначала мне новую плату управления а потом и про корпусок поговорим.
как и обещал выкладываю схему и всю тех-документацию .
- PWR-SWR.zip
- (388.97 КБ) 494 скачивания
phpBB [video]
Vладимир
tygra
Vладимир
-
- Сообщения: 5
- Зарегистрирован: 15 окт 2019, 20:29
- Благодарил (а): 2 раза
- Поблагодарили: 2 раза
Power/Swr metr с линейной стрелочной индикацией
Сообщение Ivan Ivanych » 05 ноя 2019, 10:24

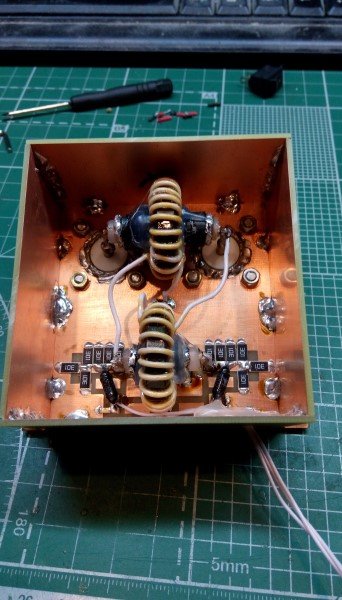

Интересный проект, спасибо большое. Отдельный респект за аккуратное исполнение датчика.
Ivan Ivanych
