Антенное согласующее устройство для новичка

[John Kramer]

Опыта нету. Видел как делают. Блин и жалко кпе конечно если испорчу. Больше нет таких

[Oleg]

Опыта нету. Видел как делают. Блин и жалко кпе конечно если испорчу. Больше нет таких

В таком случае попробуйте использовать КПЕ "как есть". Скорее всего при мощности до 100 ватт все будет нормально. Вполне можно использовать одну секцию (440 пФ).

Если КПЕ будет "пробивать", то можно включить две секции последовательно, но тогда потребуется изолировать ротор и максимальная емкость этих двух секций будет 220 пФ.

[Vlad1953]

Опыта нету. Видел как делают. Блин и жалко кпе конечно если испорчу. Больше нет таких

КПЕ еще продаются. Если порыться в интернете, то можно найти уже прореженные.
Для примера https://www.qrz.ru/classifieds

[John Kramer]

Взял старый конденсатор. Проредил один. Может есть методика по выравниванию пластин?

Получилось 120 пик на секцию. Общее 240. Может есть разница куда лучше ставить с большим зазором а куда и с малым подойдет? Может второй и не надо прореживать?

Трех секционный к сожалению не смогу проредить. ((( этот дался с трудом

[John Kramer]

КПЕ еще продаются. Если порыться в интернете, то можно найти уже прореженные.
Для примера https://www.qrz.ru/classifieds

Да видел есть в продаже. Да были бы денюшки я готовый купил тюнер. более менее кпе стоят от 1500р.

[Vlad1953]

Да видел есть в продаже. Да были бы денюшки я готовый купил тюнер. более менее кпе стоят от 1500р.

Готовый тюнер никому не потянуть. Брал у Вячеслава автоматический тюнер http://radio-kits.ucoz.ru/index/avtomat ... _mini/0-63, строит любую веревку. Брал без корпуса, внедрил в корпус из под свитча D-Link. Даже блок питания от него же задействовал. И КПЕ по по моему у него есть. На той ссылке, которую давал ранее, надо искать, там не все продают по 1500. Есть и намного дешевле.
А выравнивать пластины надо 100 ваттным паяльником. Отпаивать неподвижные сборки пластин и двигать их. Заранее приготовить упорные пластины для центровки подвижных и неподвижных пластин. А потом все зафиксировать. Я ранее писал, что это довольно муторная работа.

[John Kramer]

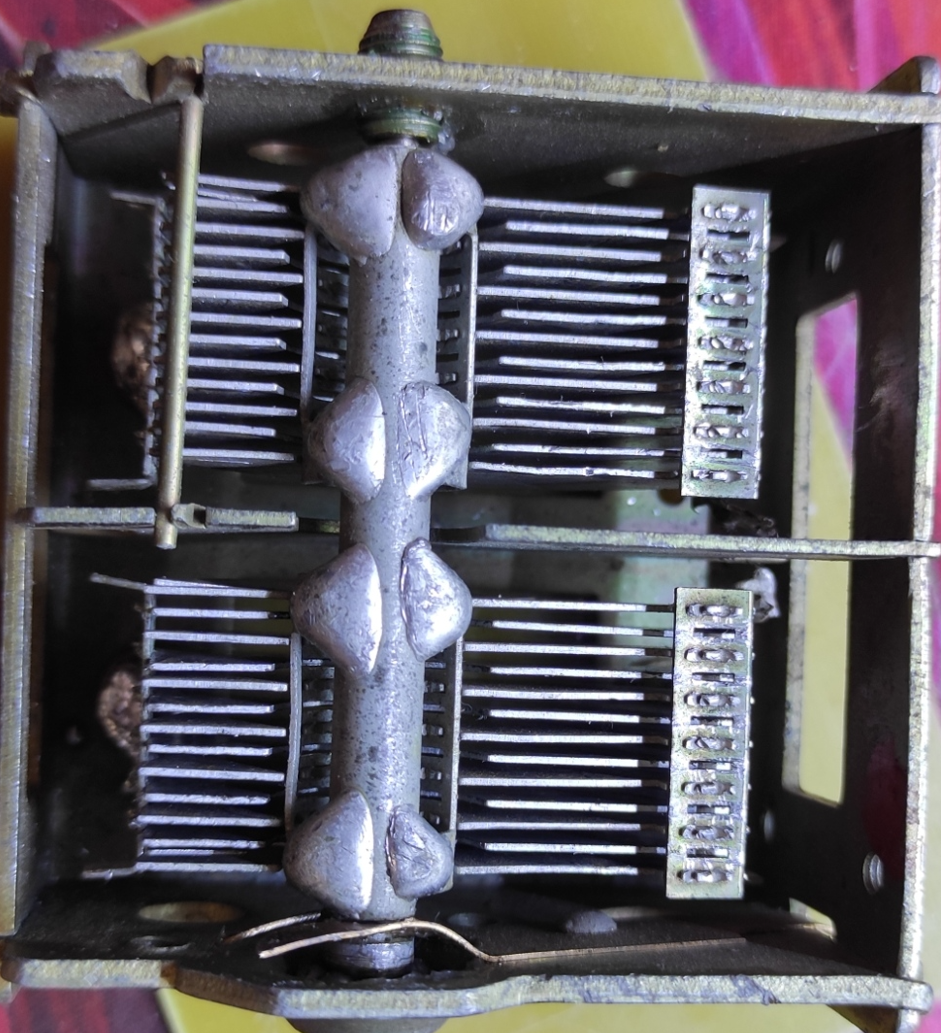

Я имею ввиду выравнивание самих пластин. Так как при дергание соседние гнулись. А у меня на фото уже я сдвинул их. Только не 100ватным паяльником а паяльник + фен. Один чел грел феном и прогревал я паял и сдвигал. Пинцетом сдвигал.

[Vlad1953]

Я имею ввиду выравнивание самих пластин. Так как при дергание соседние гнулись. А у меня на фото уже я сдвинул их. Только не 100ватным паяльником а паяльник + фен. Один чел грел феном и прогревал я паял и сдвигал. Пинцетом сдвигал.

Можно и так, просто я свой опыт описал. А подгибать пластины - я подгибал очень тонкой плоской отверткой. Но все это надо заранее разобрать. То есть ротор снять.

[Oleg]

John Kramer,

А у Вас нет возможности взять у кого-то на время VNA (osa103m, nanoVNA или что-то подобное)?
Было бы очень полезно измерить активную и реактивную составляющие импеданса в любительских диапазонах прямо на клеммах Вашей антенны .
С большой вероятностью на 20 метрах и выше можно согласовать ваш 10-метровый провод по-другому, с помощью контура с одним КПЕ и катушки связи. Тогда хватило бы Вашего прореженного КПЕ с двумя секциями.
Насчет 40 метров заранее сказать трудно, требуются измерения. Для 80 метров можно придумать что-то с помощью удлиняющей катушки, но эффективность антенны будет очень низкой.

При экспериментах с согласованием таких суррогатных антенн наличие какого-нибудь VNA очень сильно облегчает жизнь.
У меня еще более сложная для согласования антенна - длинный провод с 10 этажа в многоэтажке, никакой нормальной радиотехнической земли нет. Тем не менее удается поработать в диапазонах от 80 до 15 метров, но все настройки я делаю с помощью Осы.

[John Kramer]

Нет нету NANO VNA но планирую приобрести. Оса слишком дорого. Я видел видео где с помощью осы можно дпф настраивать. С нано вна тоже так можно? Или это только антенный прибор?
