Антенное согласующее устройство для новичка

[Oleg]

Нет нету NANO VNA но планирую приобрести. Оса слишком дорого. Я видел видео где с помощью осы можно дпф настраивать. С нано вна тоже так можно? Или это только антенный прибор?

Да, nanoVNA можно использовать и как измеритель АЧХ.

[John Kramer]

Спасибо. Надо прикупить... Посоветуйте какой купить NanoVNA-F V2 ? Этот нормальный?

[John Kramer]

https://aliexpress.ru/item/1005002468088983.html Этот хороший?

[Alex 1]

Получилось 120 пик на секцию. Общее 240.

Шутить изволите? КПЕ-2 в прореженном состоянии в две секции в параллель, ни как больше 140 пФ не получается! Мало того, у него и начальная ёмкость секции не уменьшается почти, в итоге вы получаете конденсатор 24...140 пФ. А вот ежели бы оный конденсатор включили последовательно секциями. То получили бы переменник с перекрытием 6...247 пФ.

[John Kramer]

У меня наверное тестер врет. Может батарейка подсела.

В общем я понял что мне надо искать более менее нормальные конденсаторы. На авито нашел. вот такие.

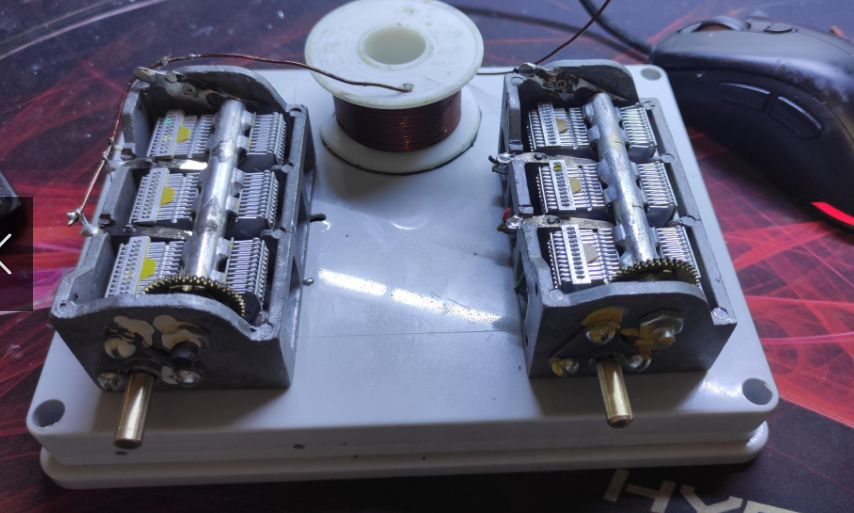

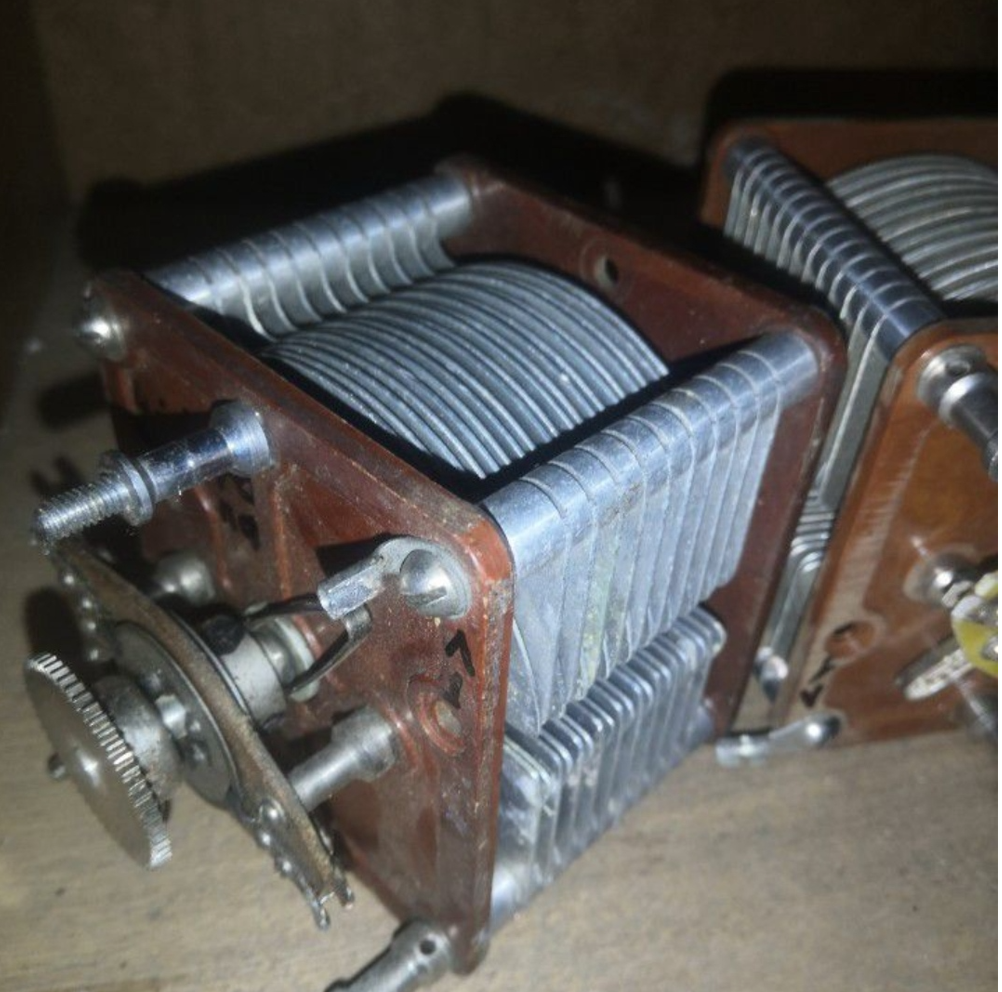

Я так понял это КПЕ от Р842М 9-480пф

[Alex 1]

У меня наверное тестер врет.

Да нет, он ещё и ваши руки промерял

В общем я понял что мне надо искать более менее нормальные конденсаторы.

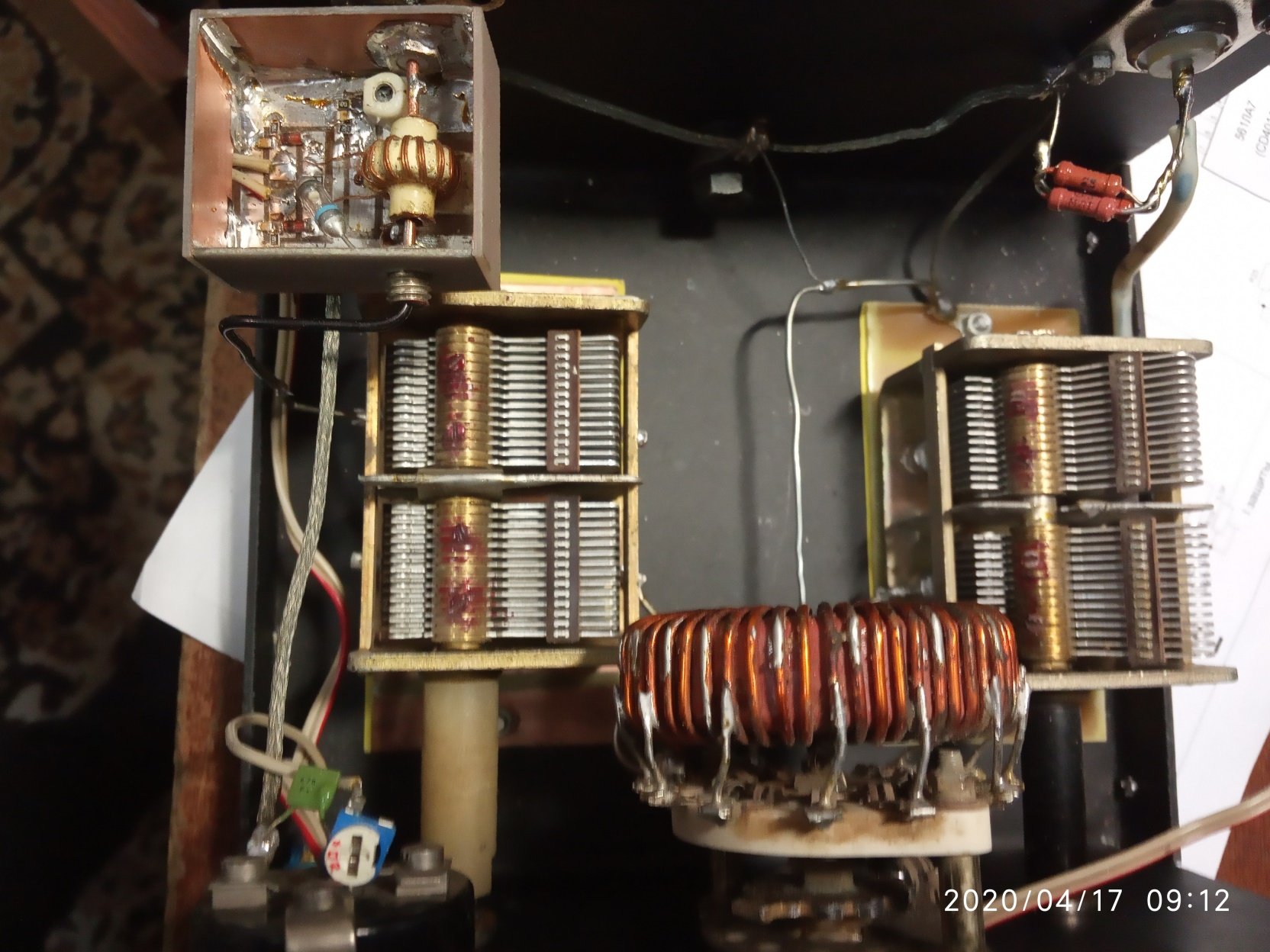

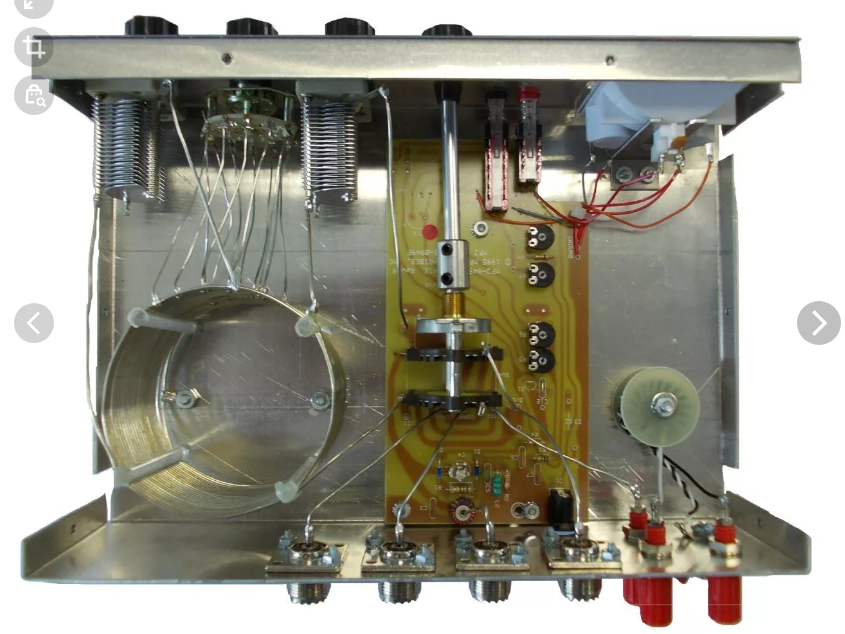

ВЫ эт чего удумали? 3 кВт согласовывать? Гляньте фотки 200 Ваттного MFJ 941, какие там переменники установлены, и вас отпустит

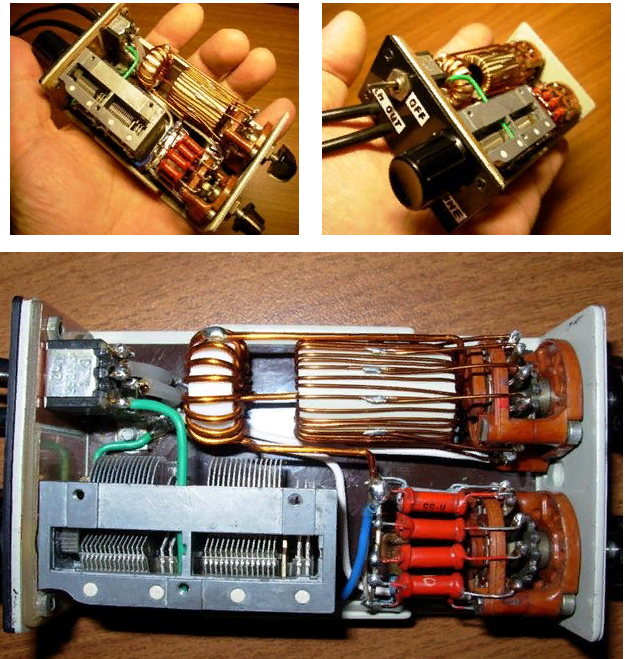

Ну а для 100 Ватт и такие деталюшки сойдут

[John Kramer]

Нет мне не более 100ват нужно. Кстати от FT-840 я отказался. решил немного добавить и купить уже с тюнером. Сейчас оплатил только что FT-920. Но там вроде тюнер не очень так что сборка своего будет в любом случае.

[Oleg]

Нет мне не более 100ват нужно. Кстати от FT-840 я отказался. решил немного добавить и купить уже с тюнером. Сейчас оплатил только что FT-920. Но там вроде тюнер не очень так что сборка своего будет в любом случае.

Полностью согласен с Александром (RN4AAB).

Не торопитесь пока искать новые КПЕ. Из того что у Вас сейчас есть вполне получится нормальное согласующее устройство.

Для 100 Вт мощный токосъемник точно не понадобится. А если на Вашем трехсекционном конденсаторе включить секции последовательно, то вопрос о токосъемнике полностью отпадает.
Большой зазор между пластинами может потребоваться, если только если будете согласовывать перестраиваемым контуром через катушку связи на конце диполя длиной в целое число полуволн. Там получается довольно приличное напряжение на контуре.
Для Т-тюнера обычно большого зазора КПЕ не требуется, разве что может быть какой-то крайне неудачный случай.

Я бы рекомендовал обзавестись nanoVNA, измерить параметры Вашей антенны и далее прикинуть, как ее лучше согласовать. Само согласующее устройство (тюнер) делать не так уж и долго, если есть ясность относительно параметров антенны.

[John Kramer]

Пока начну с макетки. Сегодня прикрутил кпе и катушку витков 30. Попробую на 80 ку согласовать. Из приемника только SDR с алиэкспресса есть.

[R4YAE]

Может есть разница куда лучше ставить с большим зазором а куда и с малым подойдет

Прореженный КПЕ нужно ставить на сторону антенны, а со стороны трансивера подойдёт и не переделанный, там 50 Ом
