Ivan_Ivanov · Сообщение **Ivan_Ivanov** » 24 дек 2020, 20:08

Частота ГПД на 40-ка и 80-ти метрах, должна быть выше ПЧ на 500 кГц (7500-7700 и 4000-4300 кГц), а частота "опорника", на 3 кГц ниже частоты фильтра (496,7 кГц).

R2AJI · Сообщение **R2AJI** » 24 дек 2020, 20:55

Ivan_Ivanov писал(а): ↑
24 дек 2020, 20:08
должна быть выше ПЧ на 500 кГц

Совсем не обязательно.
Если у нас ЭМФ на частоту 500КГц с буквой "Н" и шириной полосы 3 КГц, соответственно мы имеем полосу пропускания фильтра 497 - 500 КГц.
Рассмотрим диапазон 7 МГц.
Если у нас ГПД (VFO) ниже по частоте, то есть 6500 КГц то частота опорного генератора (BFO) быть:

Для LSB = 500 КГц
Для USB = 497 КГц

Потом мы вспоминаем, что восстанавливать несущую желательно на 300 герц ниже, чем скат фильтра, соответственно получаем:

Для LSB = 500,3 КГц
Для USB = 496,7 КГц

Ivan_Ivanov · Сообщение **Ivan_Ivanov** » 24 дек 2020, 21:23

R2AJI писал(а): ↑
24 дек 2020, 20:55
Совсем не обязательно.

Насчёт "не обязательно" согласен, но общепринятое правило:
на низкочастотных диапазонах, частота ГПД - выше ПЧ, а на высокочастотных - ниже.

Ivan_Ivanov · Сообщение **Ivan_Ivanov** » 24 дек 2020, 21:25

zorg666 писал(а): ↑
24 дек 2020, 20:28
это именно для фильтра с "н"??

Да, именно для фильтра с буквой "Н".

Vладимир

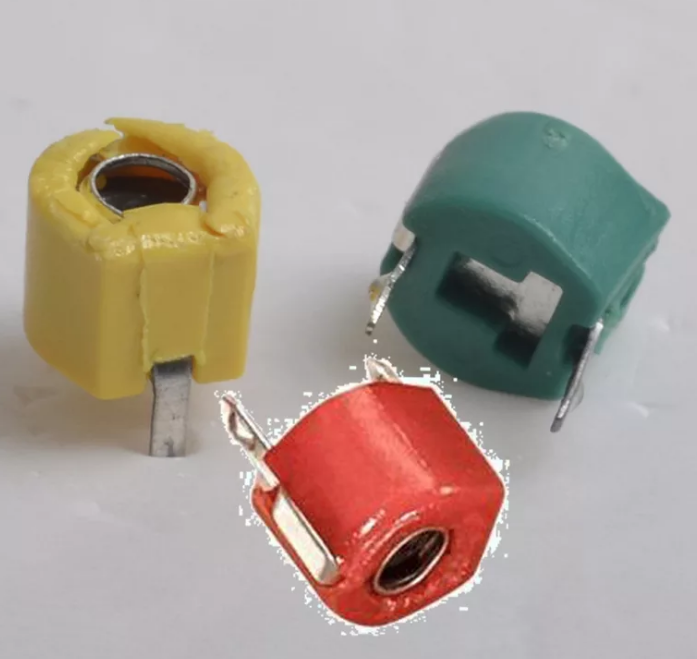

народ как понять в каком положениии находится данный конденсатор , в макс или в мин емкости .
на шлицах под крестовую отвёртку есть две фаски (как бы стрелка) в моём случае эта стрелка указывает ровно на плоскую наружную сторону ,
и мне нужно знать это минимальная или максимальная ёмкость .
был бы такойже не запаяный я бы его померил , но такого нет , а тот что есть запаян в схему , и чтоб его отпаять нужно пол устройства разобрать .

Криворукий

Стрелка в плоскую сторону - минимальная ёмкость.

Vладимир

спасибо
