Трансивер STEP2 от US5MSQ

VictorAk · Сообщение **VictorAk** » 24 апр 2022, 20:31

С праздником. Не верно выбрана частота BFO. В этой теме все есть.

Valerius · Сообщение **Valerius** » 26 апр 2022, 21:15

Дело в том, что когда настраиваешь bfo на низкочастотных диапазонах, то сигнал нормальный. А если слушать вч диапазоны, то SSB невозможно слушать.

Alex 1 · Сообщение **Alex 1** » 26 апр 2022, 21:23

Valerius писал(а): ↑
26 апр 2022, 21:15
А если слушать вч диапазоны, то SSB невозможно слушать.

А как работает у вас синтезатор? Такое впечатление, что у вас синтезатор работает всегда VFO+ПЧ, а BFO организован на кварце без переключения частоты.

Valerius · Сообщение **Valerius** » 27 апр 2022, 04:37

Так точно. Тогда что в таком случае делать?

Alex 1 · Сообщение **Alex 1** » 27 апр 2022, 06:50

Либо делаете VFO+\-ПЧ(что чревато увеличением поражённых частот приёма), либо используете синтезатор с двумя выходами(например Ёжик или подобный) где в меню указываете частоты скатов ПЧ(нижний для НЧ, верхний для ВЧ) в ручную, для VFO+ПЧ.

Valerius · Сообщение **Valerius** » 27 апр 2022, 17:57

Я в курсе, что если использовать два выхода на si5351, то при приеме будут слышны свистульки. Видимо придётся что-то придумывать. Либо от синтезатора снимать какое-то напряжение при переключении с нч диапазонов на вч диапазоны, и подавать это напряжение на варикап, который будет варьировать кварцем. Либо ставить реле, которое будет переключать либо один кварц либо другой. А может быть ещё какой-то вариант...

Alex 1 · Сообщение **Alex 1** » 27 апр 2022, 18:40

Valerius писал(а): ↑
27 апр 2022, 17:57
Я в курсе, что если использовать два выхода на si5351, то при приеме будут слышны свистульки.

Немного не так, автор использовал фильтр на "НАРОДНУЮ" ПЧ 8,86ххх, я же использовал ПЧ ровно в 8 мГц, такая ПЧ даёт меньшее количество "поражёнок" даже с двумя выходами с сишки. Следующее, вы так и не пооткровенничали на счёт синтезатора. У меня используется предтеча Ёжика от UR3ILF, так там есть и так выходы с 595й для управления опорником. Ежели использовать два выхода с сишки религия не позволяет, то уж управлять кварцованным опорником вам ни кто не запрещает.

Криворукий

У Сергея Эдуардовича есть такой вариант переключения ОГ:

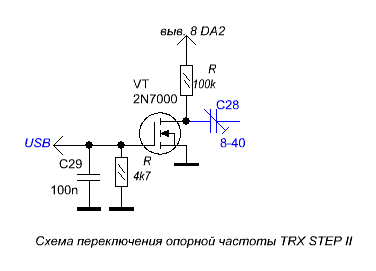

Схема переключения опорной частоты TRX STEP II.GIF: (4.75 КБ) 0 скачиваний

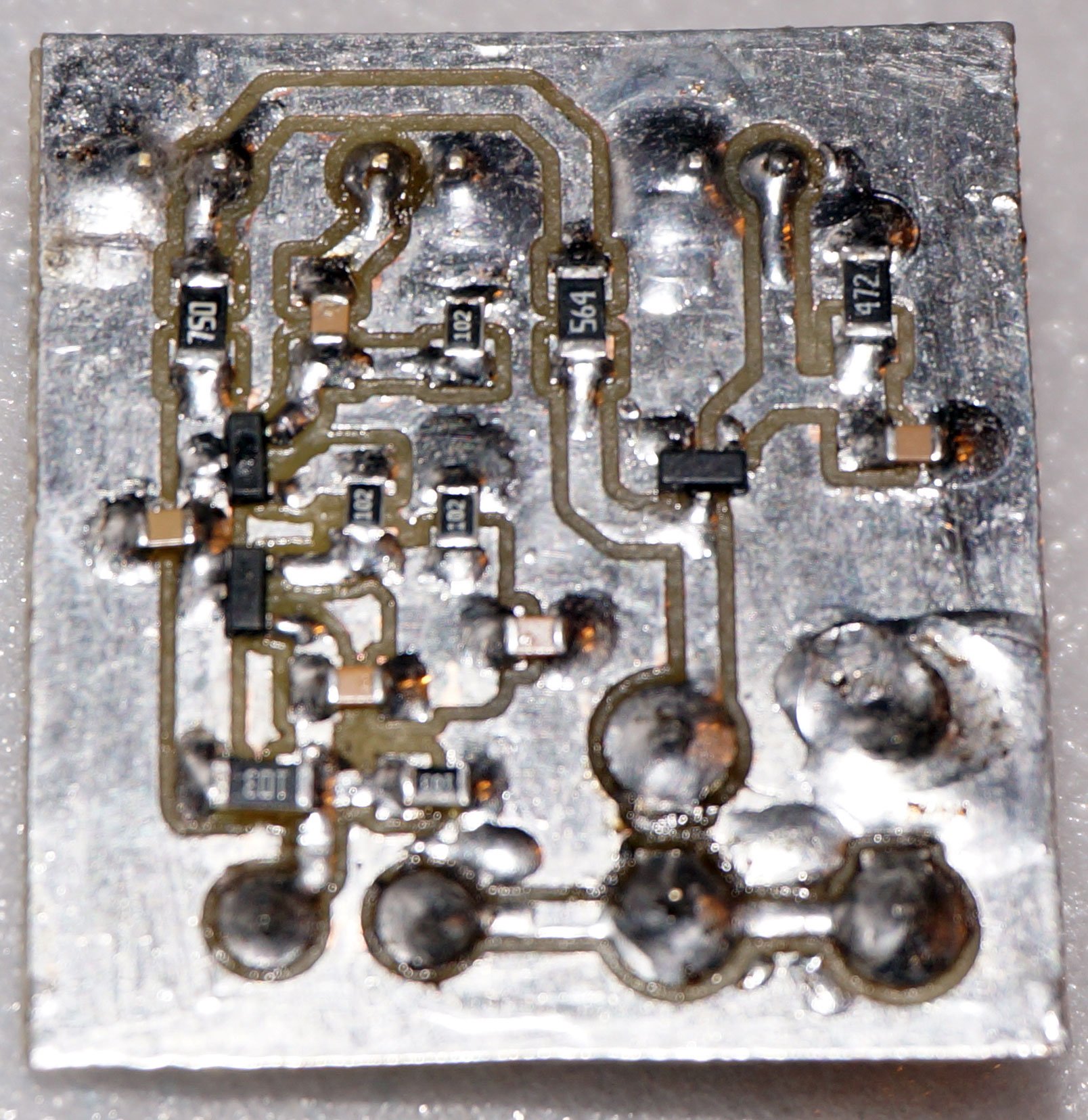

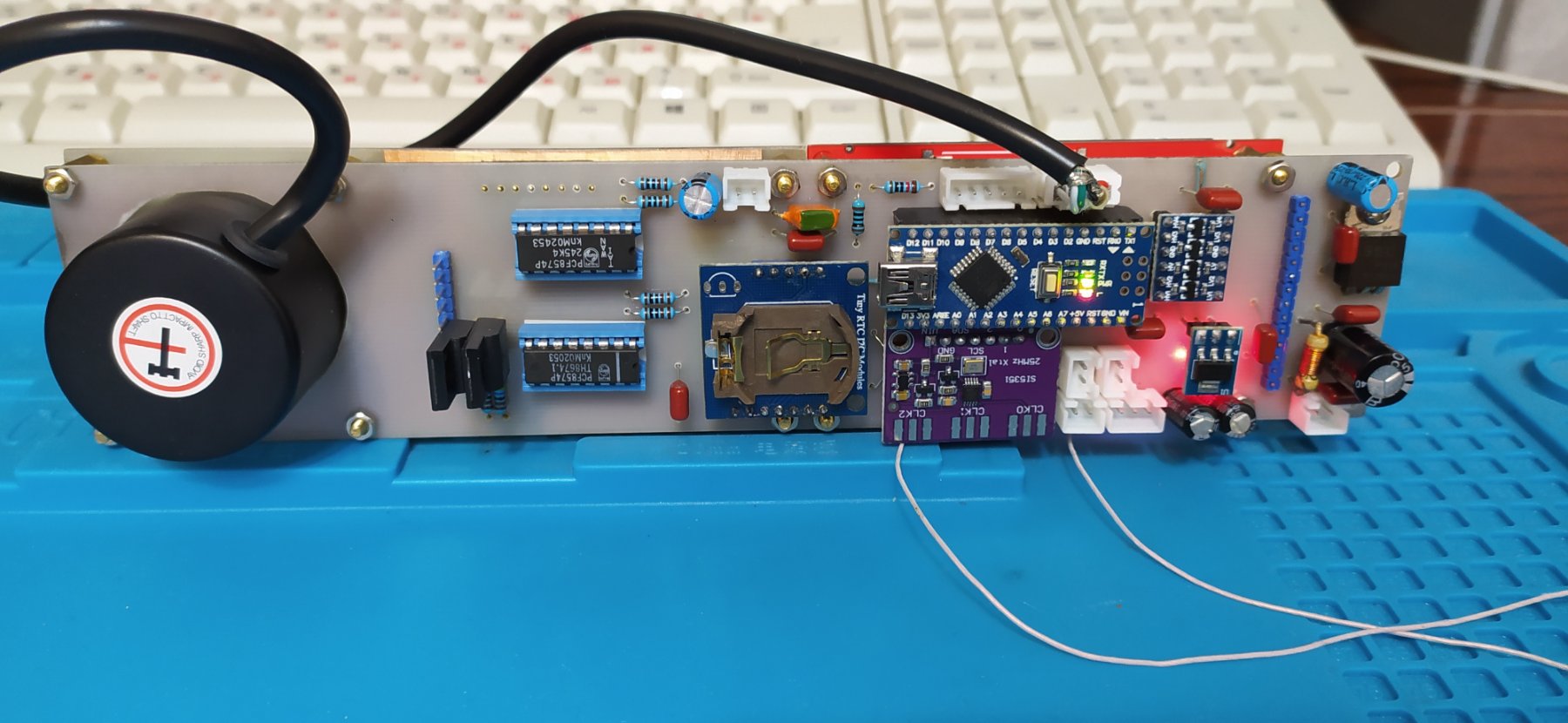

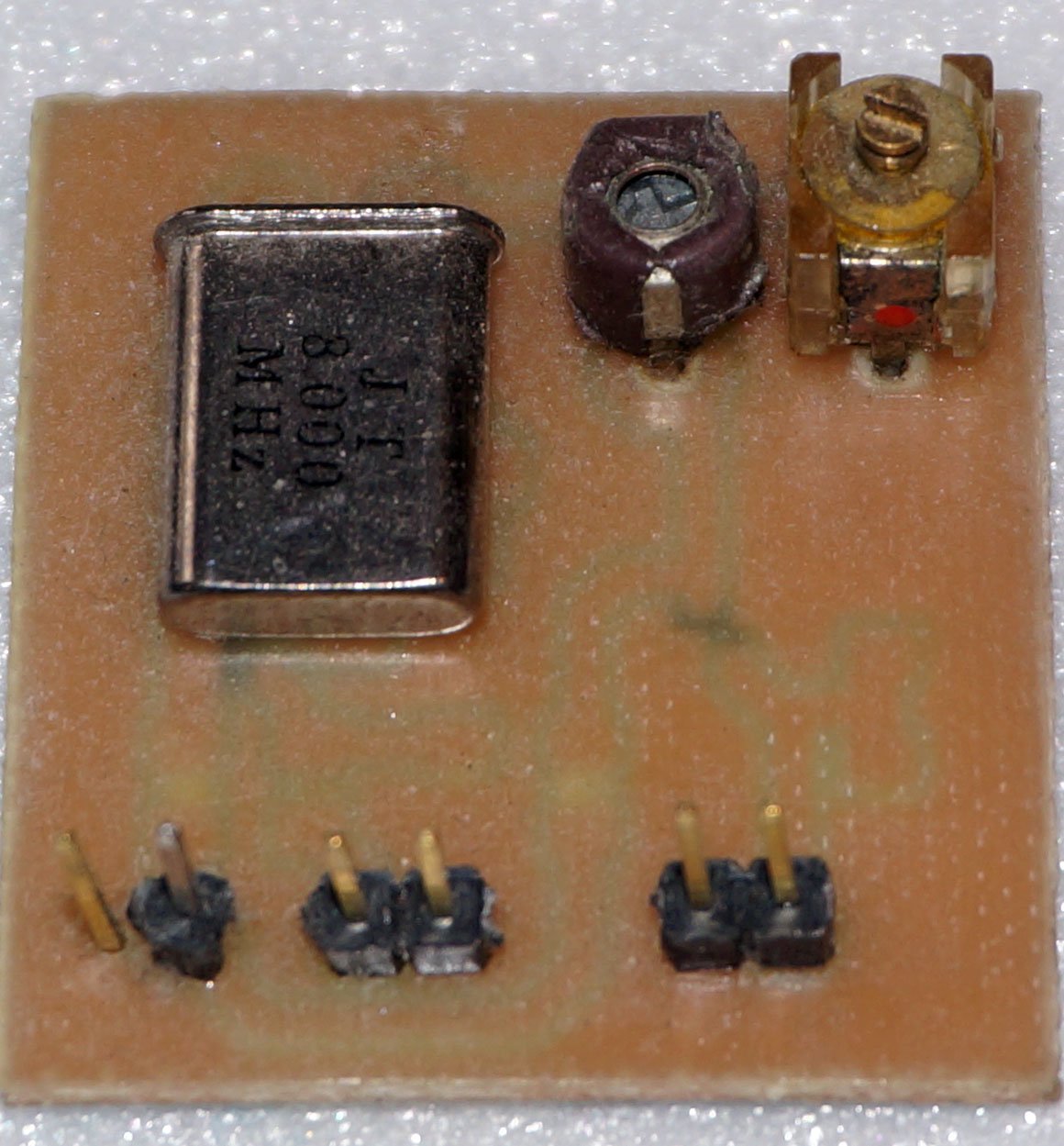

Себе делал отдельный генератор с добавлением этой схемы, вот так получилось:

Valerius · Сообщение **Valerius** » 28 апр 2022, 04:53

Добрый день. Я делал свой синтезатор по схеме UR5FFR. В данном варианте можно можно установить разную конфигурацию выходов с сишки. Даже задействовать все 3 выхода для двойного преобразования. Если применить схему выше, то наверно придется перепрограммировать кое-какие не нужные выходы с синтезатора на то, что будет определяться как USB или LSB. ИЛИ включать варикап. Пока ещё думаю как сделать. Попробую всё-таки подключить второй выход сишки и посмотреть, будут пораженки или нет.
А синтезатор вот такой...

Alex 1 · Сообщение **Alex 1** » 28 апр 2022, 07:04

Синтезатор UR3ILF на Arduino Nano.7z: (813.61 КБ) 302 скачивания

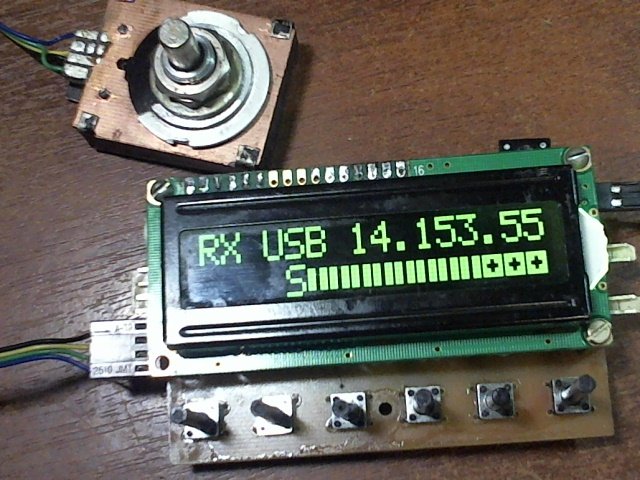

Ну, не самый лучший для этого трансивера синтезатор, хотя и кинископ раздвацветный. Вот обратите внимание, тут хоть и двухстрочник 1602, но синтезатор шикарный по своему функционалу ...

rukovodstvo_polzovatelja_kv_sintezatora_jozhik_ver.pdf: (1.27 МБ) 369 скачиваний
