Оказалось, что в модели фильтра на 80 я допустил ошибку в одном контуре.
Исправил.

R2AJI · Сообщение **R2AJI** » 22 ноя 2019, 15:20

Парни, я чота не совсем понимат...
Если посмотреть схему АРУ, у меня вопрос возникает. А как они додумались расположить вход усилителя АРУ после регулятора громкости?
Это что выходит, работа АРУ будет зависеть от громкости динамика? Или у системы АРУ есть своя АРУ?
Чота я ору с этой схемы

Криворукий

R2AJI, всё так и есть, АРУ не работает на малой громкости.
Добавлю схему в хорошем качестве. Ещё нашёл пошаговую инструкцию по сборке. Может кому пригодится.
https://yadi.sk/i/EPgzu0gvDOkaow
https://yadi.sk/i/7iPt4jj0wLL4GA

R8ACH · Сообщение **R8ACH** » 02 май 2020, 20:27

Тоже стал "счастливым" обладателем этой игрушки... Товарищ положил глаз на мой Радио76 м2 ( он у меня был синтезаторный, на 4 диапазона) и предложил поменяться на этого китайца. Игрушка, не более того...Можно привести к нормальному виду, но не вижу смысла, уж больно много там возни будет. Сейчас так и валяется без дела, синтез дома, тракт пч на работе. Я бы не рекомендовал этот аппарат к приобретению.

кипромат

Я тоже собирал этот трансивер, но еще не довёл до ума. Первое, DDS синтезатор на выходе имеет что угодно кроме синусоиды для исправления ситуации для DDS я купил отдельно кварцевый генератор на 125 Мгц и установил вместо штатного на 25 Мгц вроде как получше ... но выходной каскад синтезатора работает отвратительно на низких диапазонах выходной транзистор перегружен на более высоких сигнал мал. Кварцевый фильтр на на "лодочках" 8 Мгц вообще ни к черту, ачх кварцевого фильтра рассыпается ... купил на алиэкспресс набор из подобранных кварцев на 9 мгц, АЧХ подгонял прибором NWT500 Подгоняется вполне приемлемо. Нужно правильно установить двухзатворные полевые транзисторы ... там несколько видов исполнения. В целом мне трансивер не понравился.

Криворукий

кипромат, приветствую!

В этом трансивере есть очень большой плюс! Нужно намотать 18 катушек! Получаем практику в намотке

Так же получаем какой-то опыт в пайке smd компонентов.
На ютубе попадалось видео, как один иностранец, работает на этом самодельном трансивере на 20 метрах.

Кстати я тоже менял кварцевый генератор с 25МГц на 125МГц, транзистор выходной вообще выпаял и вместо н его впаял перемычку.
Так же катушку удалил после транзистора.
С повышением частоты амплитуда уменьшается (синтезатор на AD9850).
Похоже этот синтезатор китайцы скопировали с HAMRADIOINDIA https://www.hamradio.in/circuits/dds.php

R2AJI · Сообщение **R2AJI** » 04 дек 2020, 20:53

Не вынесла душа поэта

на 11.11 заказал и себе

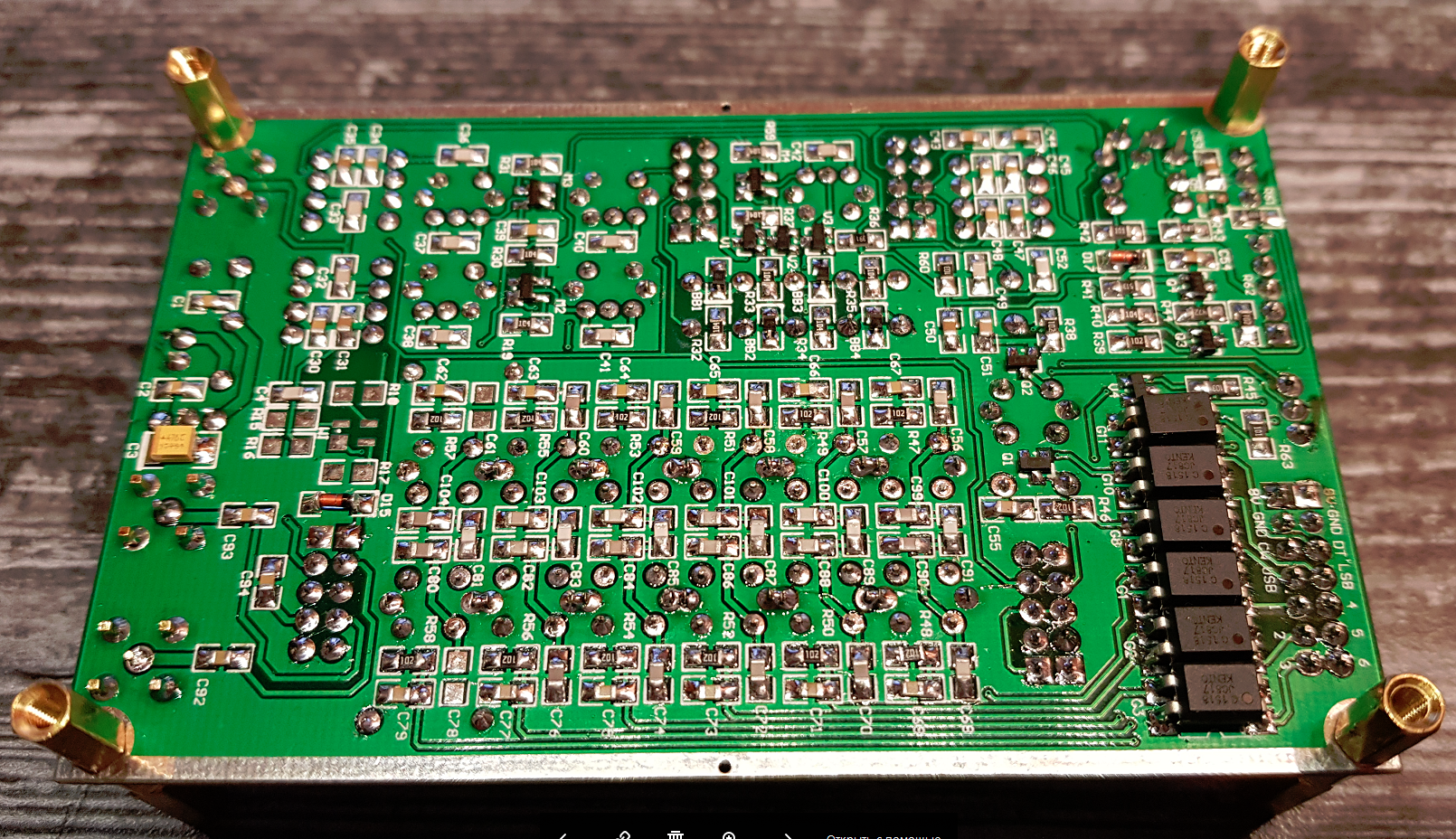

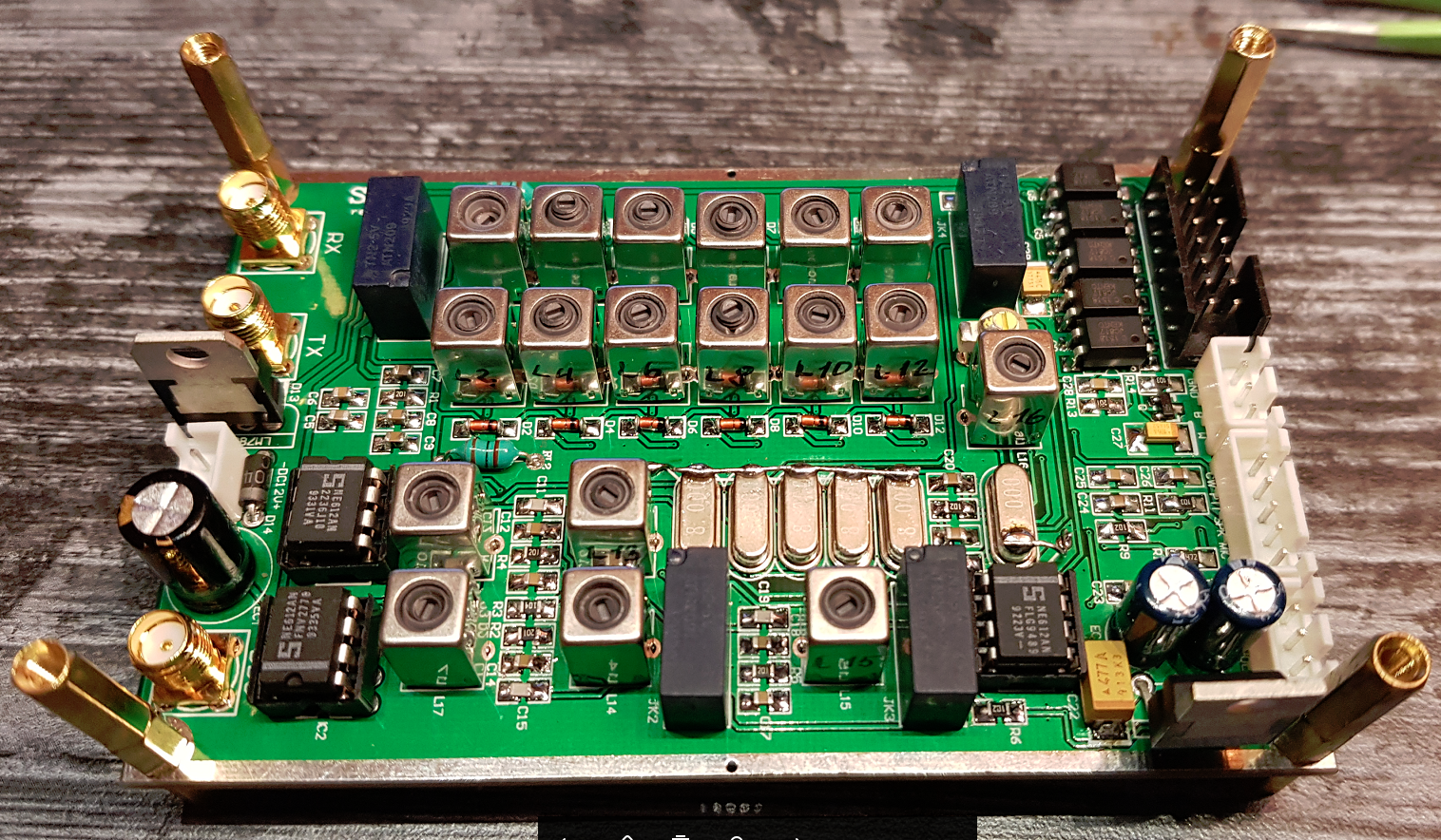

Вот собрал основную плату:

К синтезатору пока не подключал, оказалось, что проводов и разъемов тоже надо купить. Вот на днях заказал.
Когда приедет сложно сказать, но колхоз городить на проводках не захотел.
Чтож, будем ждать а там посмотрим, что за аппарат.

Криворукий

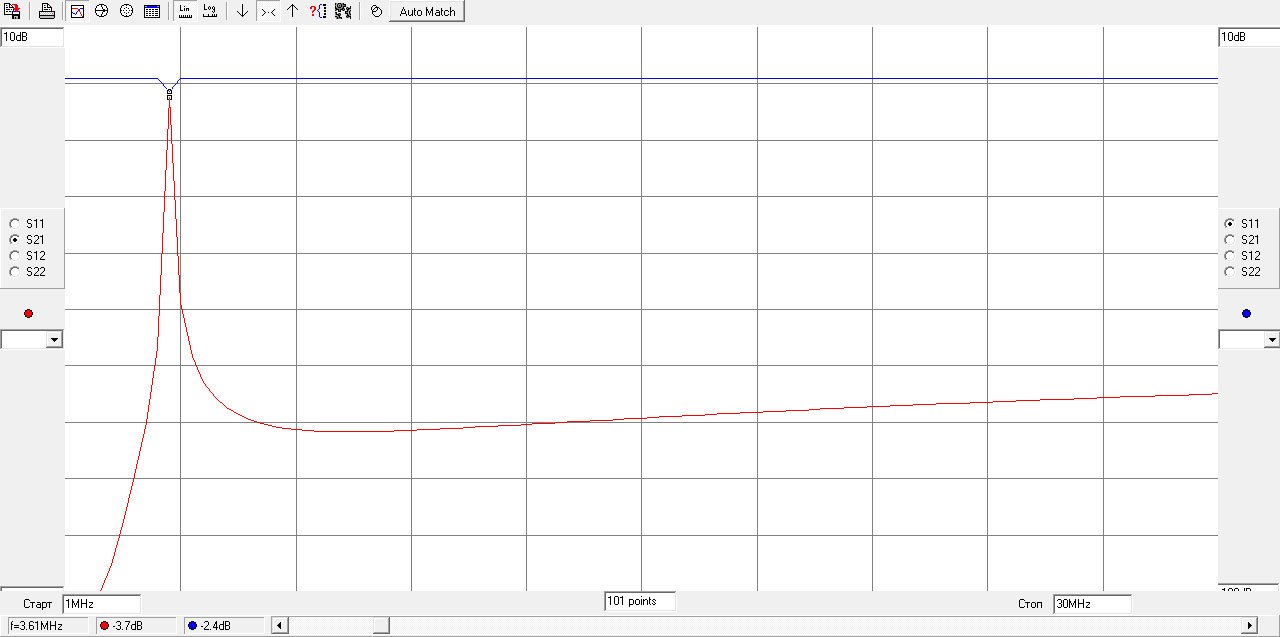

R2AJI, диапазонные фильтры ещё не настраивали? Интересно посмотреть АЧХ.
У меня большие затухания были, но вполне возможно, что я там что-то с катушками намудрил.
Видео на канале по трансиверу планируется?

R2AJI · Сообщение **R2AJI** » 05 дек 2020, 09:44

Криворукий, пока не настраивал, еще даже не примерялся, не охота колхозить на проводках, но может и потыкаюсь, будет видно.
Видео не уверен, материал собираю, а там посмотрим.

R2AJI · Сообщение **R2AJI** » 06 дек 2020, 17:23

Парни, кто собирал данный аппарат, посмотрите первый пост, не наделал ли я там ошибок. Пытаюсь собрать все разрозненную инфу и пишу инструкции.
Если уважаемый tygra не будет возражать, свой пост я оставлю в теме первым, то есть самым верхним. Если же против, все же тему создал не я, не вопрос, подвину ниже. Но желательно оставить как есть, так более наглядно.
