SSB-передатчик

Ivan_Ivanov · Сообщение **Ivan_Ivanov** » 12 ноя 2021, 19:05

ru0aog писал(а): ↑
12 ноя 2021, 19:02
и тут опять вылетел усилитель моего NWT. Что за напасть-то такая?

Я свой четыре раза ремонтировал, пока не сжёг окончательно.
У Вас это ещё впереди.

Единственный выход, собирать NWT самостоятельно, по оригинальной схеме.

ru0aog · Сообщение **ru0aog** » 12 ноя 2021, 19:09

Ivan_Ivanov писал(а): ↑
12 ноя 2021, 19:05
собирать NWT самостоятельно, по оригинальной схеме

Можно ссылку на схему, по которой пересобрали Вы?
Особенно выходные цепи интересуют.

Ivan_Ivanov · Сообщение **Ivan_Ivanov** » 12 ноя 2021, 19:20

Пересобрать - пересобрал, но пока ещё не запустил.

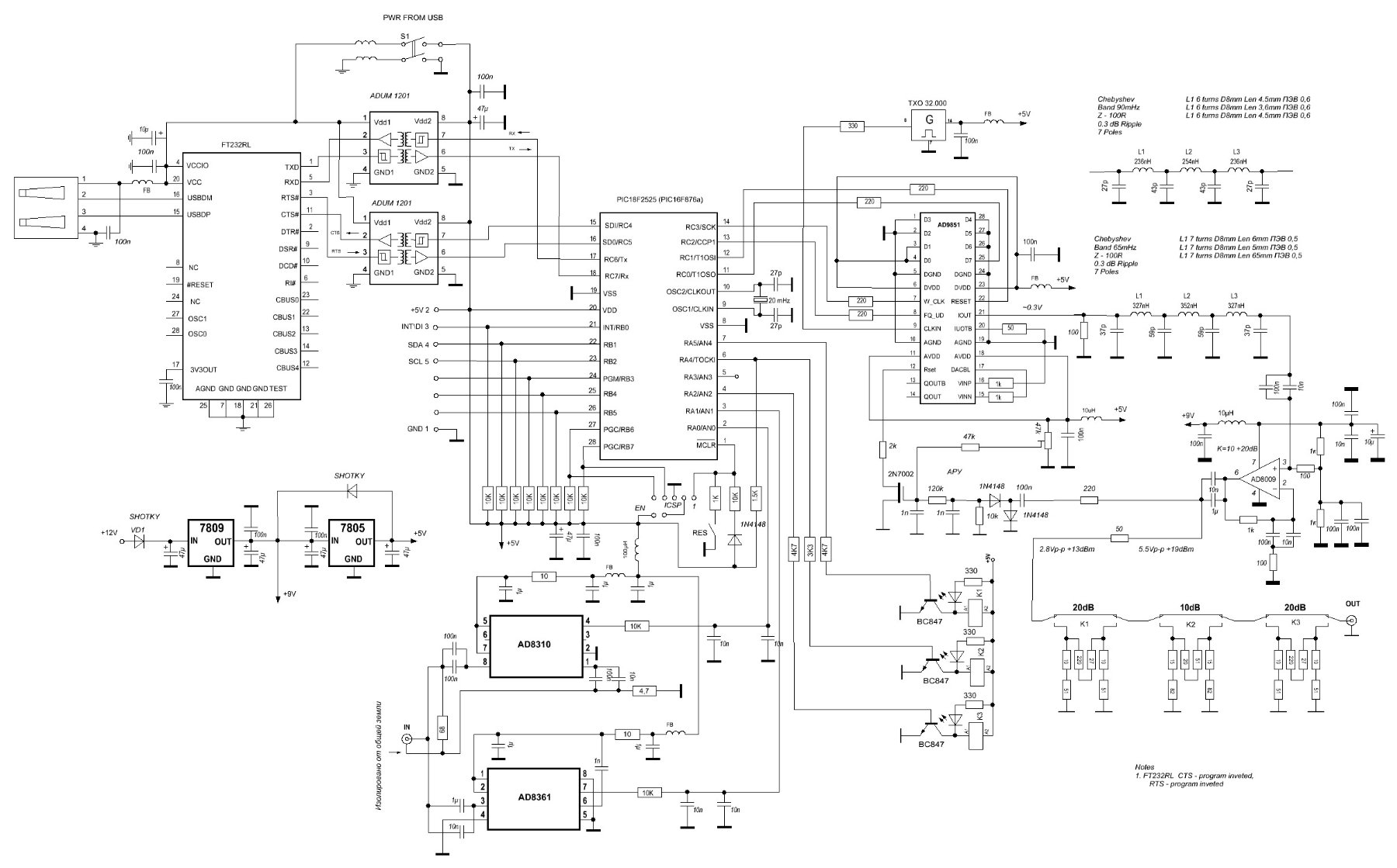

Вот схема:

Вот плата:

NWT мой DIP.rar: (71.31 КБ) 245 скачиваний

Вот прошивка:

Прошивка.rar: (4.27 КБ) 223 скачивания

Отличие платы от схемы, в том что на плате разведён СОМ-порт, вместо USB на схеме.
И какая прошивка из двух рабочая, сейчас точно не помню.

Цифровая часть у меня уже запущенна и оттестирована, а вот 9851 никто впаять не берётся, а у меня возрастные проблемы со зрением.

Ivan_Ivanov · Сообщение **Ivan_Ivanov** » 12 ноя 2021, 19:24

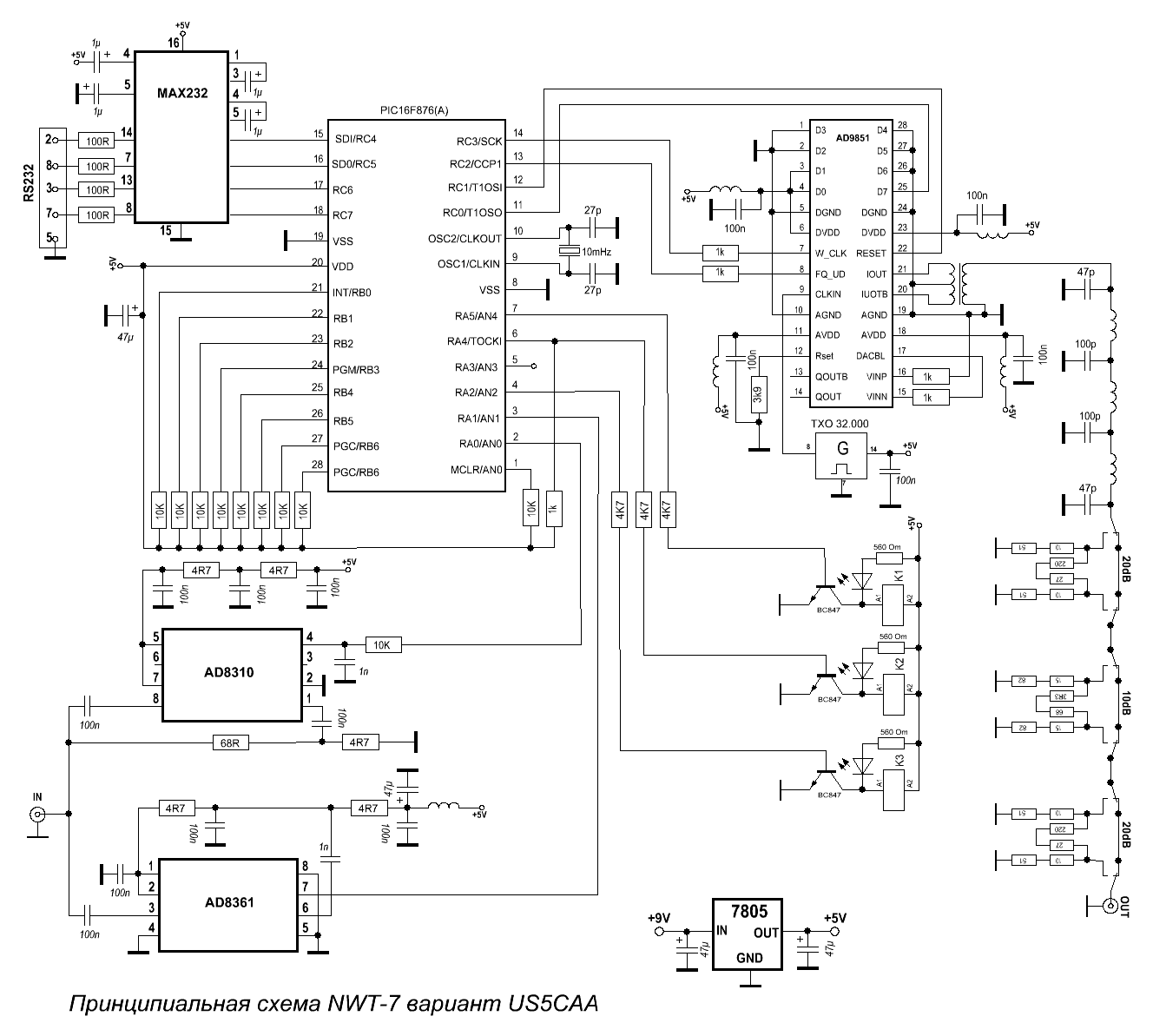

Схема с СОМ каналом.

Vlad1953 · Сообщение **Vlad1953** » 12 ноя 2021, 19:32

Ivan_Ivanov писал(а): ↑
12 ноя 2021, 19:20
Пересобрать - пересобрал, но пока ещё не запустил.
Вот схема:
Вот плата:
NWT мой DIP.rar
Вот прошивка:
Прошивка.rar
Отличие платы от схемы, в том что на плате разведён СОМ-порт, вместо USB на схеме.
И какая прошивка из двух рабочая, сейчас точно не помню.
Цифровая часть у меня уже запущенна и оттестирована, а вот 9851 никто впаять не берётся, а у меня возрастные проблемы со зрением.

Уменя таже фигня со зрением. Поэтому пользуюсь лупой с подсветкой 5х.

Ivan_Ivanov · Сообщение **Ivan_Ivanov** » 12 ноя 2021, 19:37

Vlad1953 писал(а): ↑
12 ноя 2021, 19:32
Уменя таже фигня со зрением. Поэтому пользуюсь лупой с подсветкой 5х.

DIP корпуса паяю в очках, под двумя светодиодными лампами по 20 ватт.
Бывает, что и SMD удаётся разглядеть и запаять, но это по большим праздникам.

Имею желание приобрести для этих дел микроскоп, но пока не имею такой возможности.

Oleg · Сообщение **Oleg** » 12 ноя 2021, 23:42

Заранее приношу извинения, что сообщение не по теме SSB передатчика. Но раз уж пошло обсуждение проблем с пайкой из-за зрения, то возможно это кому-то поможет.

Некоторое время назад я понял, что зрение заметно ухудшилось. После долгих экспериментов я купил себе бинокулярную лупу примерно такого типа https://goo.su/9BL5 . С таким устройством я легко паяю SMD 0603, MSOP (типа si5351) и подобную мелочь. Глаза не устают очень долго. Стоит недорого, намного дешевле микроскопа. Конечно, хороший микроскоп эта лупа не заменяет, но микроскоп для большинства обычных работ не очень сильно нужен.
Похожие бинокулярные лупы продаются и под другими названиями.

Oleg · Сообщение **Oleg** » 12 ноя 2021, 23:57

ru0aog

Станислав,

Если я не ошибаюсь, Ivan_Ivanov привел схему NWT-Ex Андрея Соболя (UB3TAF). По-моему это один из лучших вариантов NWT-7. Вот ссылка на последнюю версию этого прибора на сайте Андрея, там есть вся подробная информация https://www.asobol.ru/moi-konstrukcii/n ... ex-ver-2-3 .

Я такой сделал года три назад. Все прекрасно работает. Выходной усилитель AD8009 жив до сих пор

ru0aog · Сообщение **ru0aog** » 13 ноя 2021, 04:58

Во, спасибочки всем!
На AD8009 выход, оказывается.
А у меня было что-то ГАЛИ-подобное на А62 (микруха U6).
Заменял на ВЕК AG602-89G SOT-89, и вот она опять вылетела. Может их две в параллель поставить?

Пакетик с AG602 попадался недавно.

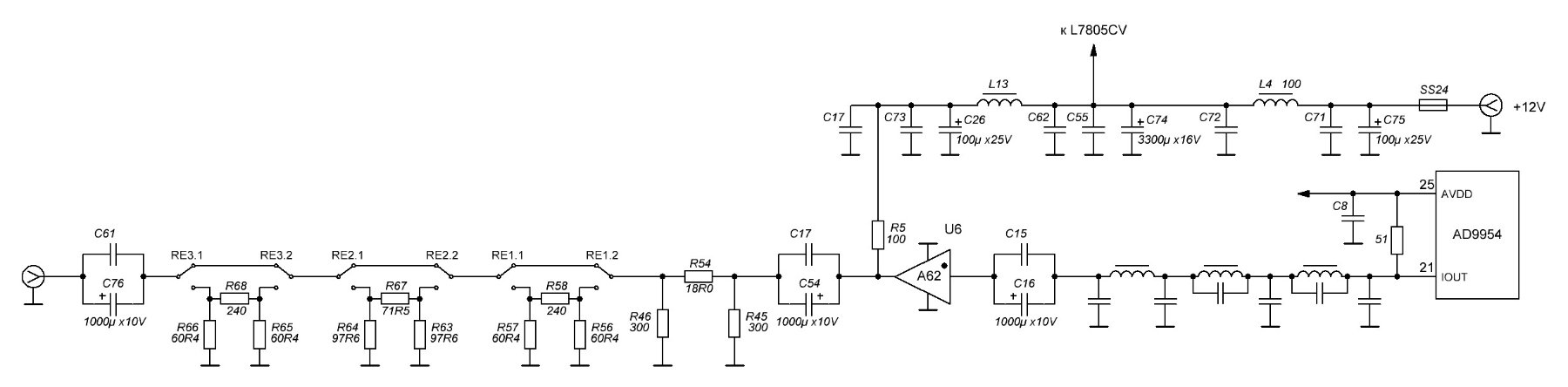

Выход такой (прорисовано по печатке):

Прибор NWT-300AF.
АЧХ от 20 Гц строит

Ivan_Ivanov · Сообщение **Ivan_Ivanov** » 13 ноя 2021, 09:53

Oleg,
Спасибо за ссылку.
Буду искать что-то подобное.
