Трансивер STEP2 от US5MSQ

[duss1981]

По вопросу сдвига частот. Подключил к синтезатору частотомер, и что я вижу.
1)Частоты опорного генератора LSB и USB перепутаны местами,
(была там такая галочка в прошивке, видимо стоит по умолчанию).
2) Частоты опорного генератора отличаются на 360 Гц (USB/LSB), на CW 439 Гц.
3) FVO сдвиг поболее от 56 Гц до 35 кГц (возможно ошибка измерения, нужно еще раз измерить).
Вопрос это у всех SI5351 наблюдается или только у меня на MS5351 (подсунули же китайцы)? До спетролаба доберусь чуть позже.

[R9OFG]

По вопросу сдвига частот. Подключил к синтезатору частотомер, и что я вижу.
1)Частоты опорного генератора LSB и USB перепутаны местами,
(была там такая галочка в прошивке, видимо стоит по умолчанию).
2) Частоты опорного генератора отличаются на 360 Гц (USB/LSB), на CW 439 Гц.
3) FVO сдвиг поболее от 56 Гц до 35 кГц (возможно ошибка измерения, нужно еще раз измерить).
Вопрос это у всех SI5351 наблюдается или только у меня на MS5351 (подсунули же китайцы)? До спетролаба доберусь чуть позже.

если для сишки верно указана частота опорного кварца, не та которая на кварце написана, а реальная, тогда сишка держит заданную частоту до герца, плыть может на пару тройку герц первые 15-30 минут после включения. Но тут много зависит от того как автор кода все это дело реализовал.

[evgen250]

Тут ещё от сишки много зависит.иногда из пяти одна рабочая.китай чо сделаеш.я впаиааю сишку в синтезатор и если частота стоит то дальше можно настраивать.если сразу поплыла сишку в мусорку.пока с маламутом возился много о них узнал.

[duss1981]

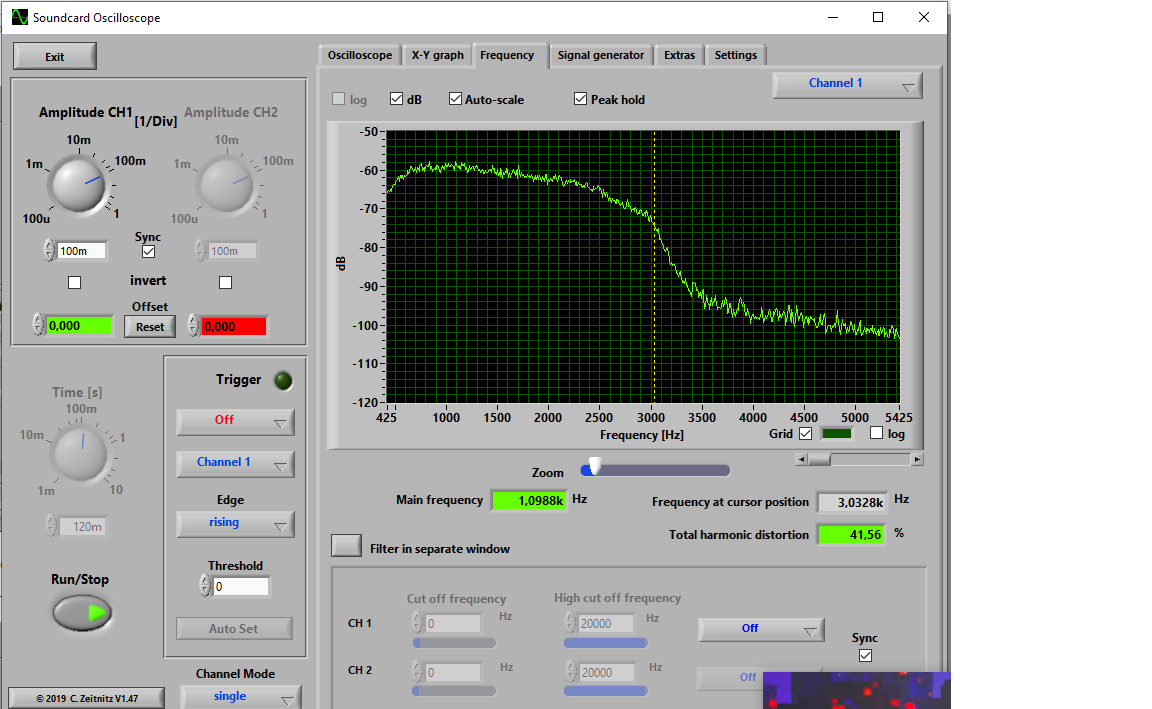

Снял АЧХ но что-то низкий уровень у меня получился. Форма вроде как у ROEAK. Снимал антенна + БПФ 1.8 МГЦ.

[R9OFG]

Снял АЧХ но что-то низкий уровень у меня получился

Видно, что фильтр согласован, не забывайте, что в унч еще и ару работает. Лучше бы посмотреть сквозную ачх ПЧ тракта, там будет более точная картина по согласованности фильтра.

[duss1981]

Появился такой вопрос. Подключил через аттенюатор Владимира + Скрыпника, сигнал к трансиверу, от уровня 100 мВ, -114 дБ, что на выходе дает 0,2 мкВ должен быть слышен сигнал в динамике трансивера (у меня нет)? Сигнал слышу от 500 мкВ.

[R2AJI]

duss1981, давайте сначала.

Вы откалибровали синтезатор? Если синтезатор не откалиброван, то он будет выдавать не ту частоту, которую Вы ожидаете. Соответственно, вы не услышите то, что ожидаете на желаемой частоте.
Вы не перепутали выходы BFO и VFO? В этом случае можно получить вообще непредсказуемые результаты.
Далее, не нужно АМ, просто настройте генератор на 7100 кГц и добейтесь того, что бы его сигнал был слышен трансивером с тоном примерно в 1000 герц на частоте 7101 для LSB и 7099 на USB.

[R9OFG]

Местное прохождение сегодня вроде ничего, ум гоняю на 5-10 ватт, пришла идея подключить микрофон, взял ребенковский от музыкального синтезатора, посмотрел на ближайшем WEBSDR (по прямой 310 км примерно), вроде "соплей" по краям полосы нет, даже записал себя

Тест SSB 5w через WEBSDR - 310км.zip

(241.33 КБ) 140 скачиваний

Умудрился провести первое QSO в SSB! Голосом как то интересней, больше эмоций чем в цифре, хотя в цифре на этот агрегат уже почти 300 QSO набрал.

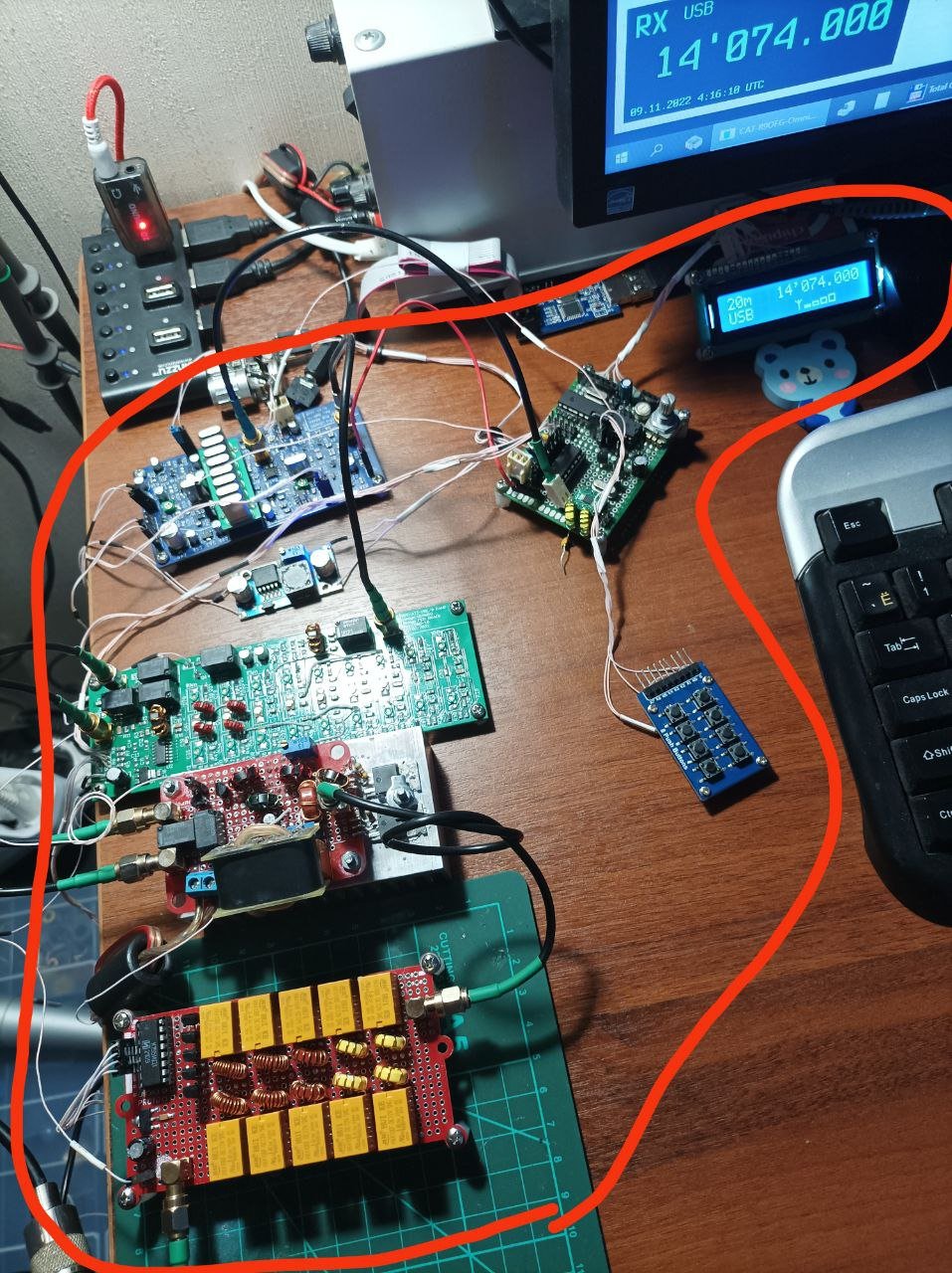

Теперь этот набор плат и макеток пора облагородить и разместить в каком нибудь корпусе

[duss1981]

duss1981, давайте сначала.
Вы откалибровали синтезатор?

Синтезатор откалибровал, погрешность стала около 30-40 Гц.

duss1981, давайте сначала.
Вы не перепутали выходы BFO и VFO?

Перепутать не могу, так как разъемы разные совсем. да и проверял их частотомером и осциллографом.

Сигнал я слышу, ставлю частоту трансивера а потом снижаю на - 400 Гц. Получаю около 400 Гц, но это пока от 0,5 мВ.

[R2AJI]

но это пока от 0,5 мВ.

Ищите коротыш, неисправную деталь или ошибку в монтаже.
