Трансивер STEP2 от US5MSQ

R9OFG · Сообщение **R9OFG** » 25 мар 2024, 20:05

ua3pnl писал(а): ↑
25 мар 2024, 19:57
Подскажите, что можно предпринять?

На чем мерили возбуд (нагрузка какая)?

Как вариант подбор R14 - усиление каскада, подбор С5 - АЧХ каскада.

ua3pnl · Сообщение **ua3pnl** » 25 мар 2024, 20:20

Нагрузка 4 резистора по 200 ом -это на выходе усилителя мощности. Когда мерил на ПУМе, нагружал выход на 51 ом млт.

R9OFG · Сообщение **R9OFG** » 25 мар 2024, 20:26

ua3pnl, без сигнала на микрофонном входе что показывает? И клиппирование ли не накручено в микрофонном усилителе?

ua3pnl · Сообщение **ua3pnl** » 25 мар 2024, 20:33

Измерял в телеграфном режиме. В ssb без микрофона возбут тоже присутствует.

Alex 1 · Сообщение **Alex 1** » 28 мар 2024, 19:38

ua3pnl писал(а): ↑
25 мар 2024, 20:33
В ssb без микрофона возбут тоже присутствует.

Вообще то это не возбуд! Это прямой пролаз второй гармоники опорника, через ДПФ. С "народной" ПЧ 8.863.ххх ... 8.867.ххх МГц, так и будет. Бороться этим можно, но стоит ли СТЕП II, таких затрат? Можно поступить проще, использовать иную ПЧ, например ровно 8 МГц. либо ещё ниже, либо больше 10,7 МГц. Я выбрал 8 Мгц, с позиции ещё и меньшего количества поражённых точек.

ua3pnl · Сообщение **ua3pnl** » 29 мар 2024, 22:00

Alex 1 писал(а): ↑
28 мар 2024, 19:38
Вообще то это не возбуд! Это прямой пролаз второй гармоники опорника, через ДПФ. С "народной" ПЧ 8.863.ххх ... 8.867.ххх МГц, так и будет. Бороться этим можно, но стоит ли СТЕП II, таких затрат? Можно поступить проще, использовать иную ПЧ, например ровно 8 МГц. либо ещё ниже, либо больше 10,7 МГц. Я выбрал 8 Мгц, с позиции ещё и меньшего количества поражённых точек.

Это надо и кварцевый фильтр применять на 8 МГц?
Пробовал задавить подстроечным резистором 100 кОм параллельно R13. Почти задавил, но возникает на 14МГц.
А как отрегулировать линейность выходной мощности по диапазонам?

Alex 1 · Сообщение **Alex 1** » 30 мар 2024, 13:35

ua3pnl писал(а): ↑
29 мар 2024, 22:00
Пробовал задавить подстроечным резистором 100 кОм параллельно R13.

Не нужно этого делать, эим вы нарушаете работу каскада.

ua3pnl писал(а): ↑
29 мар 2024, 22:00
А как отрегулировать линейность выходной мощности по диапазонам?

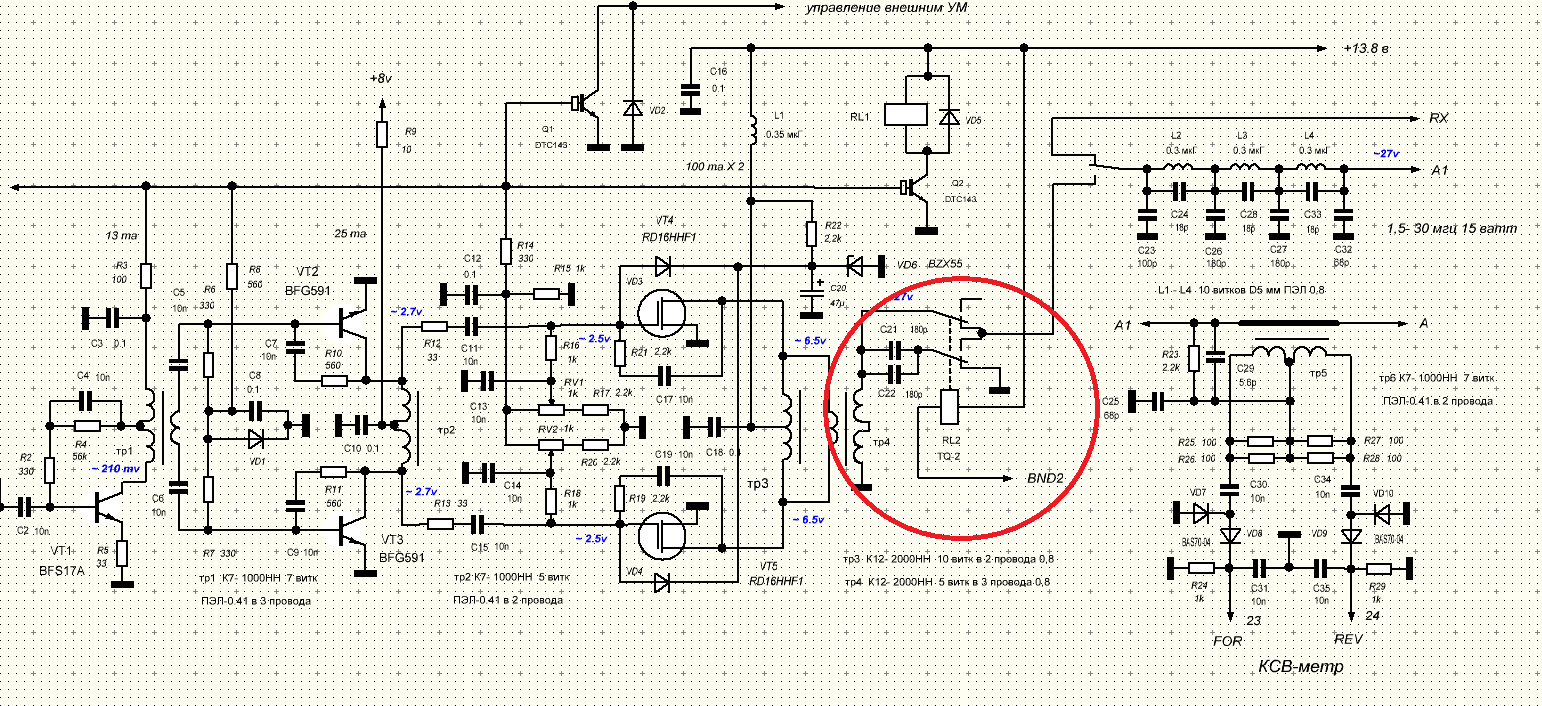

Да ни как, схемотехника этого УМ не позволяет, это компромисс между ценой и качеством. В оригинале схема УМ от SW-20xx, но там с этим борются вот так ..

ua3pnl писал(а): ↑
29 мар 2024, 22:00
Это надо и кварцевый фильтр применять на 8 МГц?

Естественно .

ua3pnl · Сообщение **ua3pnl** » 30 мар 2024, 14:20

Alex 1 писал(а): ↑
28 мар 2024, 19:38
Вообще то это не возбуд! Это прямой пролаз второй гармоники опорника, через ДПФ. С "народной" ПЧ 8.863.ххх ... 8.867.ххх МГц

Сергей Эдуардович Беленецкий подсказал мне включить на синтезаторе режим когда частота гетеродина всегда выше частоты приёма на величину ПЧ- помогло.

Alex 1 · Сообщение **Alex 1** » 30 мар 2024, 16:06

ua3pnl писал(а): ↑
30 мар 2024, 14:20
режим когда частота гетеродина всегда выше частоты приёма на величину ПЧ- помогло.

С синтезатором именно так лучше делать, такой режим вообще полезно сказывается на работе аппаратов, плохо подавленная вторая гармоника VFO, будет портить всё , и при ТХ, и при RX.

ua3pnl · Сообщение **ua3pnl** » 02 апр 2024, 21:55

Здравствуйте.
В процессе настройки трансивера столкнулся с такой проблемой. При подключении ДПФ к основной плате на низкочастотных диапазонах появляется возбут по приёму. Увеличил R2 до 75 Ом на основной плате ,возбут почти исчез,но бывают срывы на некоторых диапазонах.
Может ещё увеличить сопротивление или есть ещё какие методы борьбы с возбудом ?
