Аматор с кварцевым фильтром

[greck395]

ДПФ получился то что надо.

Подскажите что это за возбуд такой.

phpBB [video]

Кстати когда отключаю провод С-метра от платы это явление пропадает без следа.

[Криворукий]

на кз я проверил сразу, да и если бы был кз приёма бы небыло а приём есть,

Ну тут могло быть и не совсем кз, скажем эта "сопля" имела какое-то сопротивление.
Но хорошо что причина установлена.
А почему дпф развели отдельно, а не стали использовать на плате "АМАТОРА" ?

помоему гораздо правильнее масса с одной стороны всё остальное с другой ??

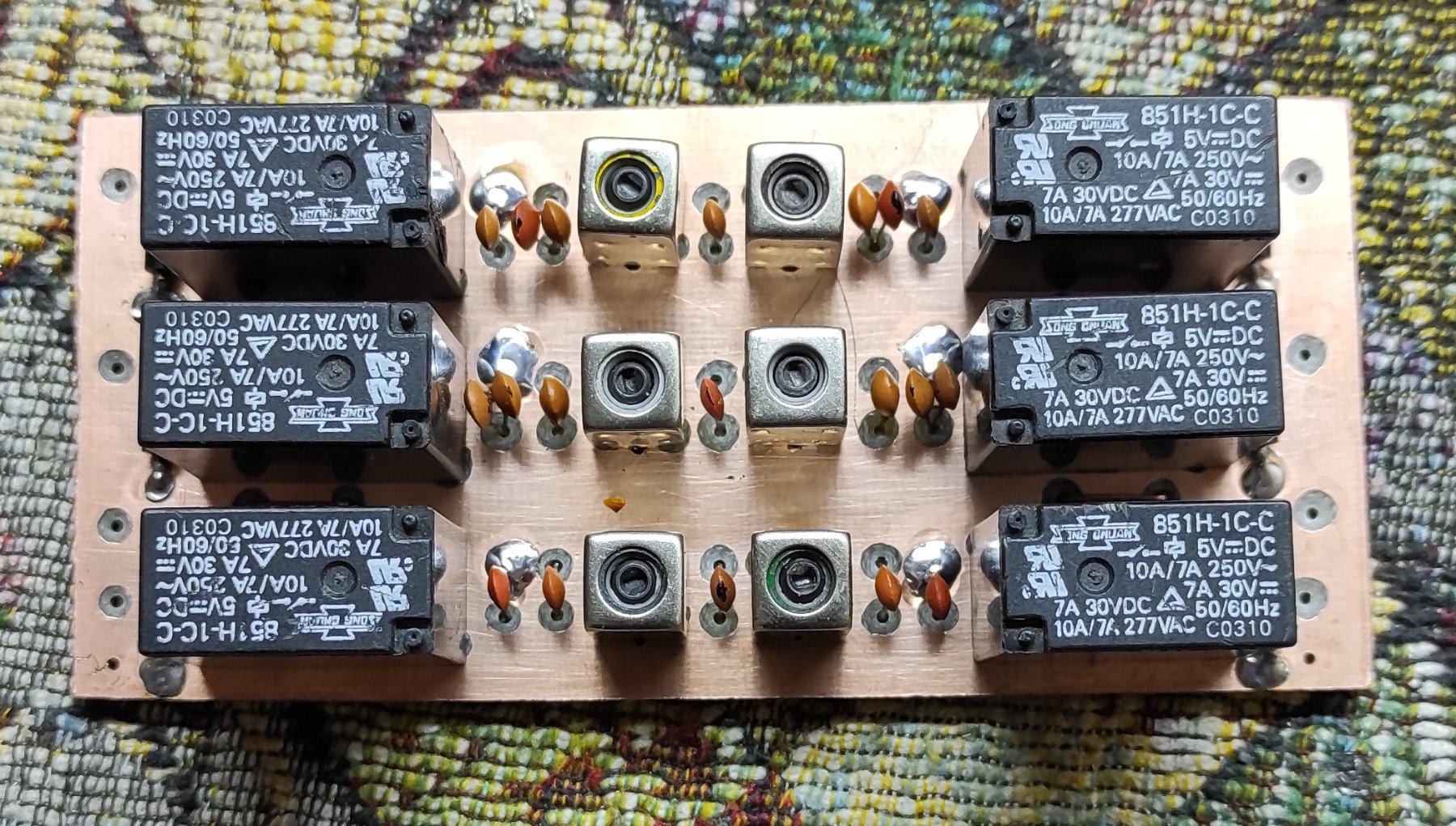

Делал дпф на двухстороннем текстолите. Разнесённые фрагменты прошивал к массе с другой стороны.

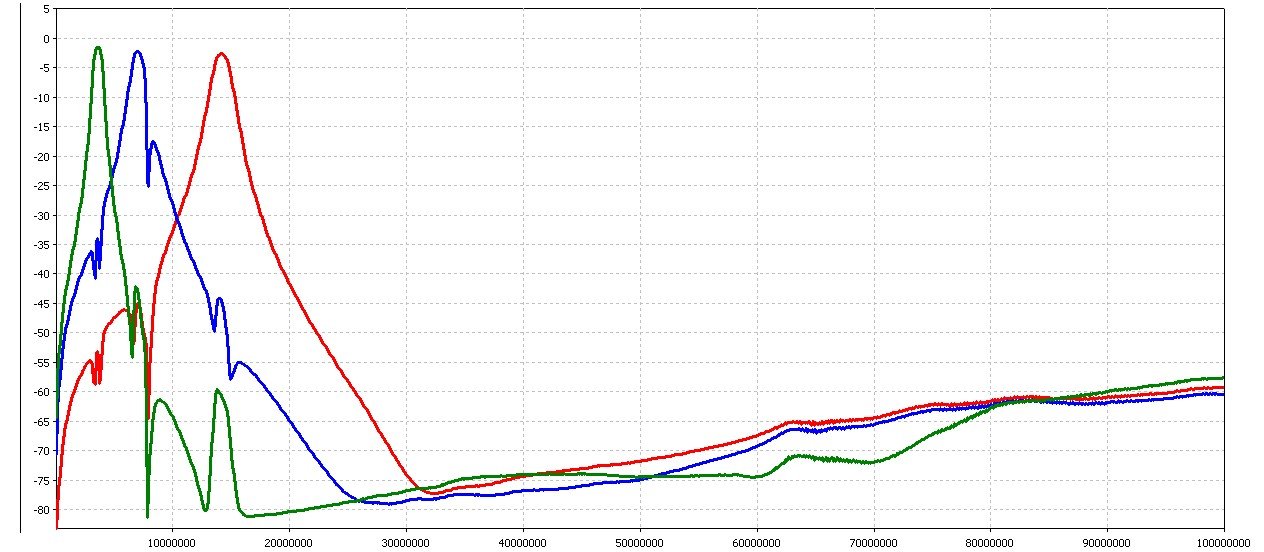

Фильтр на три диапазона 80, 40 и 20. Анализатор не показал каких-то гармоник выше 10 МГц.

Скорее всего нет смысла срезать полностью массу с одной стороны. Непредсказуемая АЧХ может быть из-за неправильной разводки. Пример тому у Владимира R2AJI первый неудачный дпф для СТЕПА.

[greck395]

А почему дпф развели отдельно, а не стали использовать на плате "АМАТОРА" ?

Этот ДПФ для step 2, делаю на три диапазона. Кстати дпф получился очень даже не плохой хоть и на двух контурах
А на плате аматора всё будет как приедут дроссели из китаю.

[oleg2503]

Подскажите по прошивке синтезатора для аматора с кф. Столкнулся с проблемой частота на дисплее не соответствует ни частоте приёма ни частоте передачи ровно на значение полосы пропускания фильтра.

[greck395]

У меня точно так же, частота ровно на полосу пропускания не соответствует.
А вообще
Эта конструкция не для повторения а для ознакомления так говорит автор платы синтезатора и платы аматора.

Во первых, схемы и платы, которые были выложены в общий доступ, били исключительно для ознакомления, а не для повторения. Вы собираете на свой страх и риск. Проект, в виду причин, заброшен на неопределенный срок.

[Криворукий]

Исходный код программы для синтезатора сюда прикрепите, хотя бы для понимания.
Возможно будет не сложно подправить ПЧ.

[oleg2503]

Спасибо всем проблема решена.В коде где прописываются частоты для ПЧ LSB и USB пишем одно значение для всех, т.к. в данном синтезаторе переключение на боковые полосы организовано за счет гетеродина: на НЧ диапазонах частота приёма + пч, на ВЧ диапазонах частота приёма - пч. Я сделал так и все отлично заработало.
#define IFFreq 799856 // Расчетная промежуточная частота. Обратите внимание на разрядность ! 498800 = 498.800 КГц
#define IFFreqCLK2LSB 799856 // Опора при LSB
#define IFFreqCLK2USB 799856 // Опора при USB
#define BAND_MAX 2 // от 0 до 3 - 4 диапазона
799856 нижний скат моего кварцевого фильтра. Кстати с КФ мне Аматор больше нравиться. Фильтр рассчитывал в программе дешал там же под параметры получившегося фильтра можно рассчитать и цепочку согласования.

[greck395]

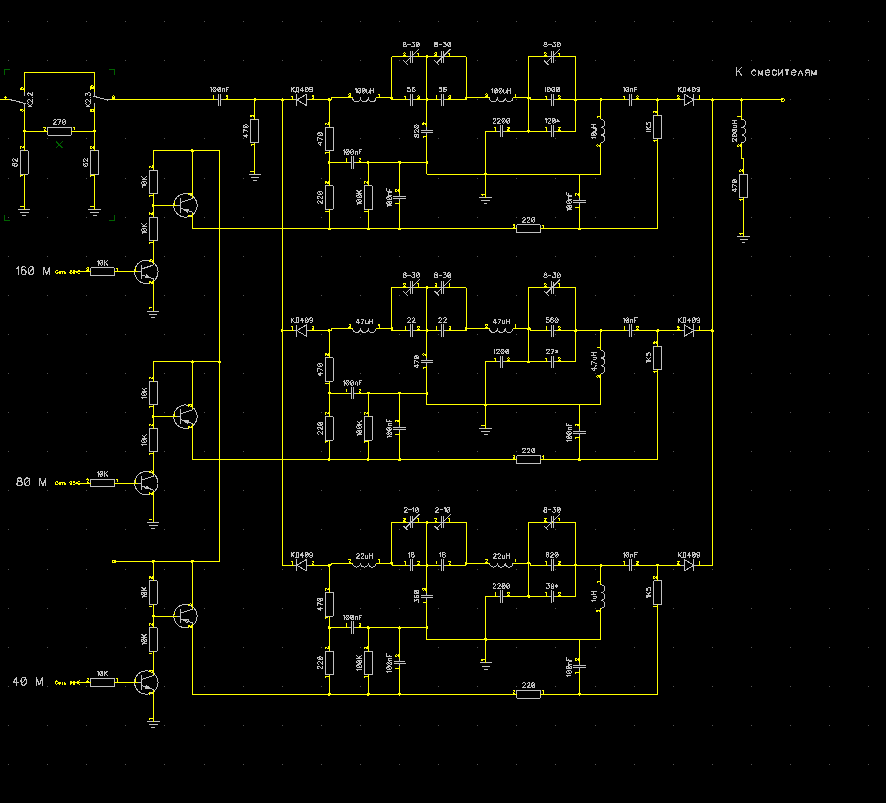

Собрал ДПФ аматора

Так вот затухание он вносит очень сильное, он даже настраивается но опять же не весь, переменные конденсаторы которые стоят по два последовательно настраиваются а вот после дросселя ни в какую не хотит, и подбирал кондёр который в паралель стоит и подключал туда переменник от китайского приёмника конденсатор настройки крутил крутил ни чего не помогло.
Подключаю ДПФ который собрал недавно в этой теме есть фотки работает как положенно.

[greck395]

Пересмотрел у Владимира R2AJI видео и нашёл такой момент, он ставил драйвер перед усилителем вроде как не хватало на раскачку, и вот с этим ДПФ у меня точно так же.
Без ДПФ всё нормально и с другим ДПФ тоже всё хорошо.

[greck395]

Обнаружил что на всех диодах есть напряжение по 2.16v а на активной паре 2.20v
Ключи должны коммутировать 12 вольт, есть 12 вольт.
управляющее напряжение с синтезатора приходит 3.3 вольта на выходе 2.20
Получается каскад не в ключевом режиме?
