Дружба м помогите наладить

[Alex Hoffman]

Теперь реагирует на вход антенны.

Подключите в гнездо антенны кусок провода (как можно длинее) и покрутите валкодер. Покажите, что будет слышно.

t6 и vt7 оба по схеме кт3102е, на плате один кт3102г, второй в пластике просто 3102ам. Стоит ли менять их на два кт3102г? Уровни у них разные при касании. Думаю и характеристики тоже.
Посмотрел, крутизна повыше у тех что с индексом г и е.

Когда настроите трансивер на приём и передачу, тогда и будете выяснять у каких транзисторов "крутизна повыше"

[R3KMB]

Привет всем. Первое моё здесь сообщение и сразу с вопросом.
Сразу оговорюсь что познания мои в этой сфере, скажем так "не очень" но собирал этот "конструктор" очень не спеша,аккуратно и внимательно. Проверял всё по несколько раз. После включения основной платы с синтезатором шум появился сразу, так же есть реакция на прикосновения к антенному входу. Делал все необходимые замеры и минимальные настройки по мануалу. Всё вроде работает. Так вот шум то есть,но как бы это не "шум эфира" и ни чего не ловит... С синтезатора есть три выхода - VFO0, VFO1 и VFO2 Так понимаю, что подключать нужно к VFO0, но пробовал ко всем. Эффект один и тот же....

phpBB [video]

[R3KMB]

Думается что дело в синтезаторе,а именно что что то не правильно ввожу.

[Alexan]

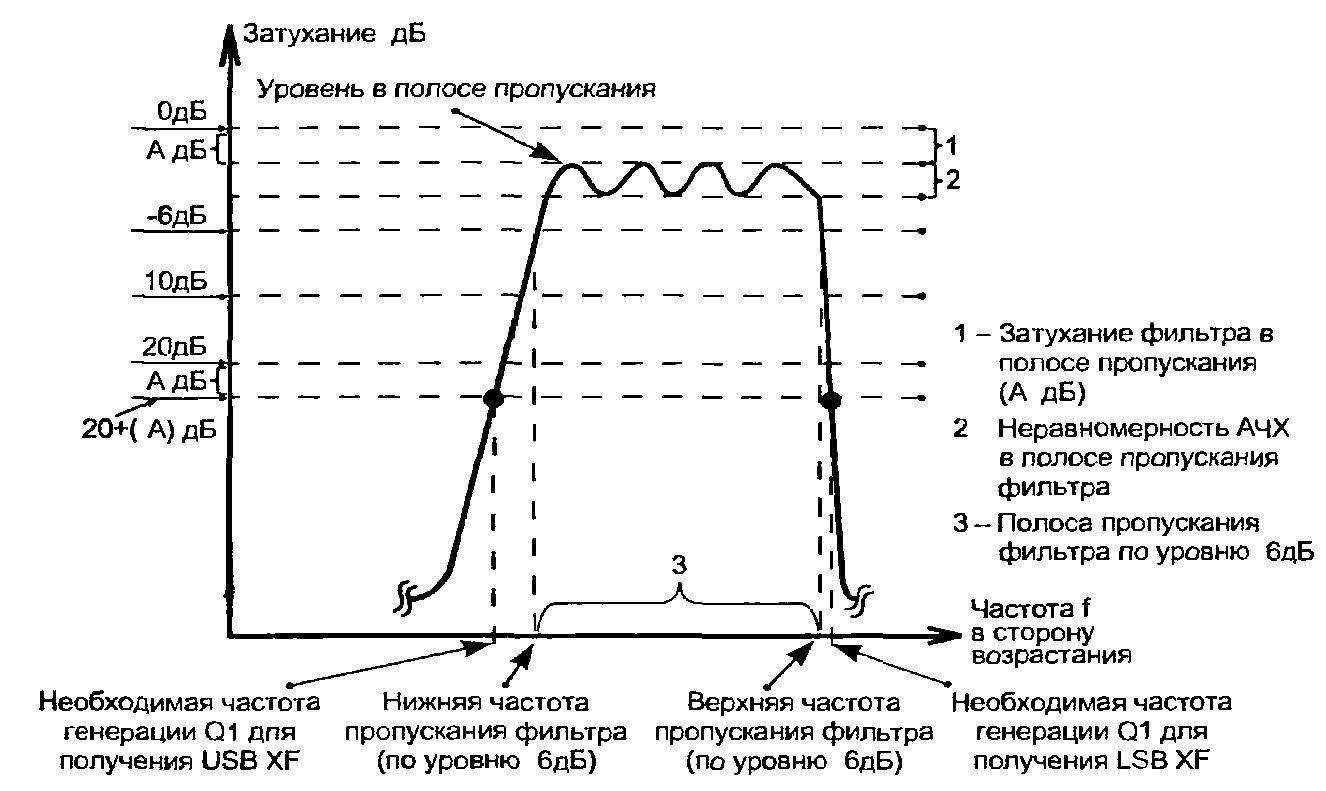

Вы, я как вижу, сейчас пытаетесь найти станции в диапазоне 160 метров. Это сугубо ночной диапазон. Попробуйте диапазон 20 метров (14000 кГц). Это раз. А два, нужно установить частоту в синтезаторе ориентируясь на паспорт кварцевого фильтра. Это Вы называете мануалом? Или что-то другое. Есть много картинок в Интернете, где иилюстрируют куда ставить частоту. Грубо - минус 300 Гц ниже левого ската. Пока остановлюсь, а то запутаю. Не слишком я мастер объяснять.

[R3KMB]

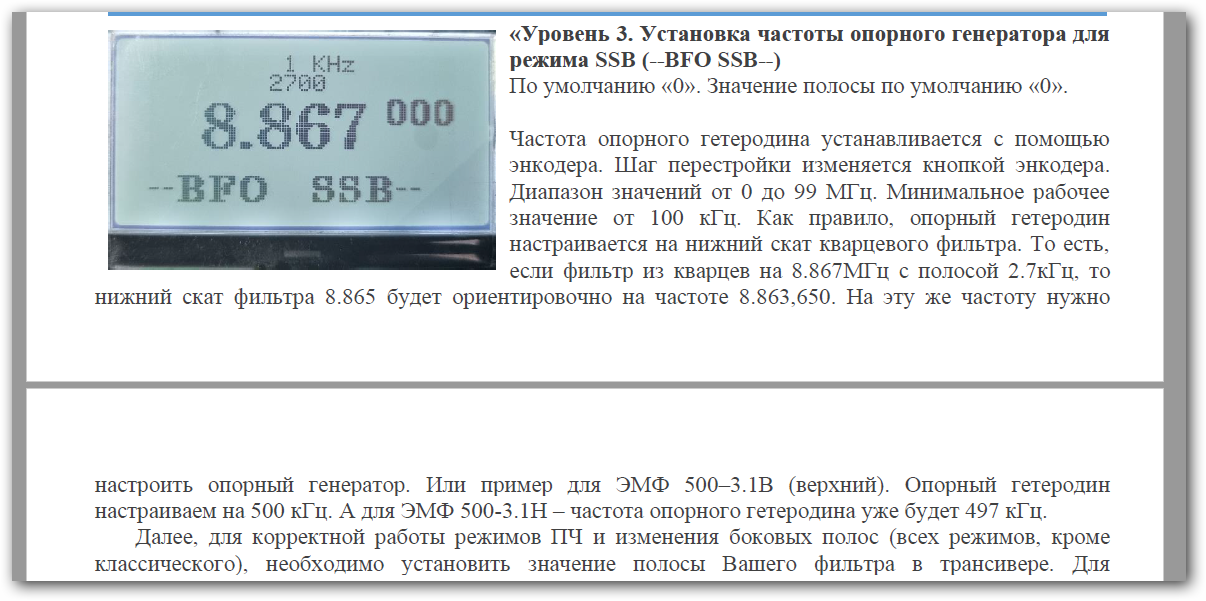

По "мануалу" делал замеры на плате в контрольных точках. Всё работает как положено. При прикосновении к антенне, шум заметно увеличивается. Синтезатор прислали в собранном и видимо настроенном виде ПЧ 8.867 была предустановлена. А вот дальше, по меню надо выставить частоту опорного генератора... Вот тут и затык.

[R3KMB]

Я выставлял 8.863.650

[R2AJI]

R3KMB, здравствуйте.
Судя по видео, Вы пытаетесь что-то принять на диапазоне 160м при не подключенном входе основной платы.

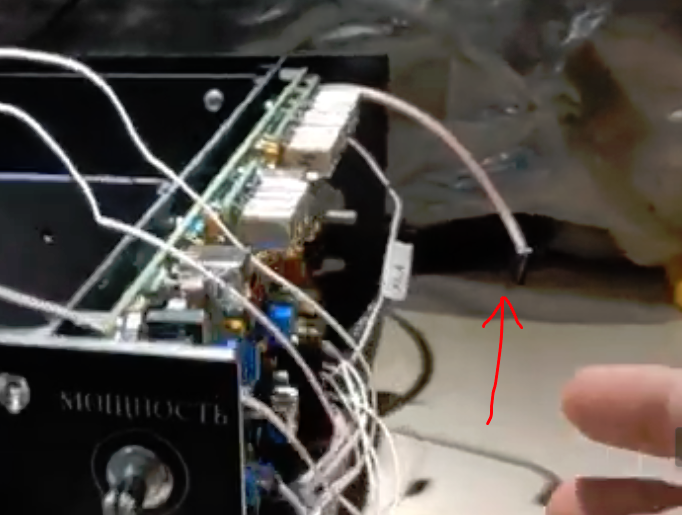

Вот видно провод, судя по всему, который идет от ДПФ.

В динамике слышен шум самого трансивера, то есть работу основной платы, а когда вы прикасаетесь рукой к входной части, проявляется шум эфира.

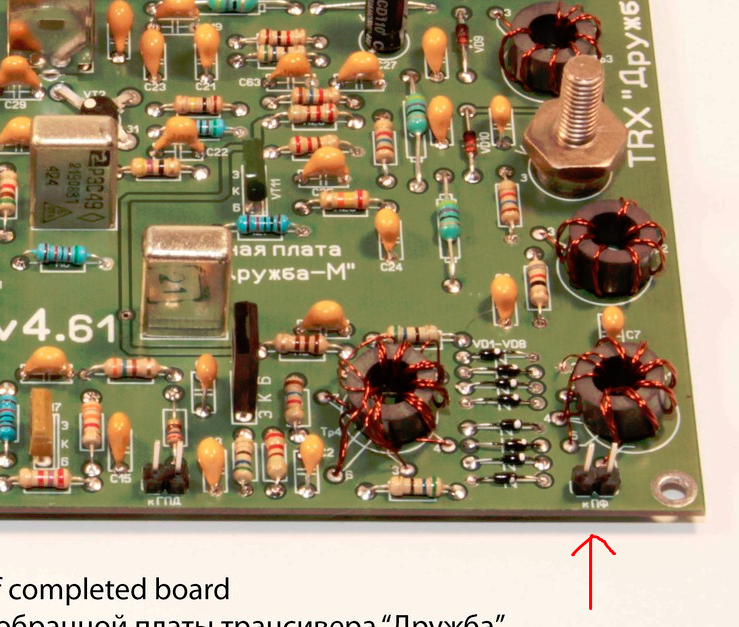

Для начала, попробуйте подключить антенну на прямую к основной плате, вот сюда:

ПЧ в синтезаторе, можно оставить 8.867000, точную цифру можно подстроить позже.
Используйте выход только VFO0
Пробуйте принимать на диапазоне 40м (7000-7200) там обычно всегда есть станции.

[Alexan]

Да, попробуйте коснуться антенной (ну хотя бы длинным проводом) указанной точки на плате. Ну и для помощи по точной установке синтезатора пришлите фото паспорта кварцевого фильтра. Может фото его самого, если там есть наклейка. Ведь, я думаю, вы его покупали.

[R3KMB]

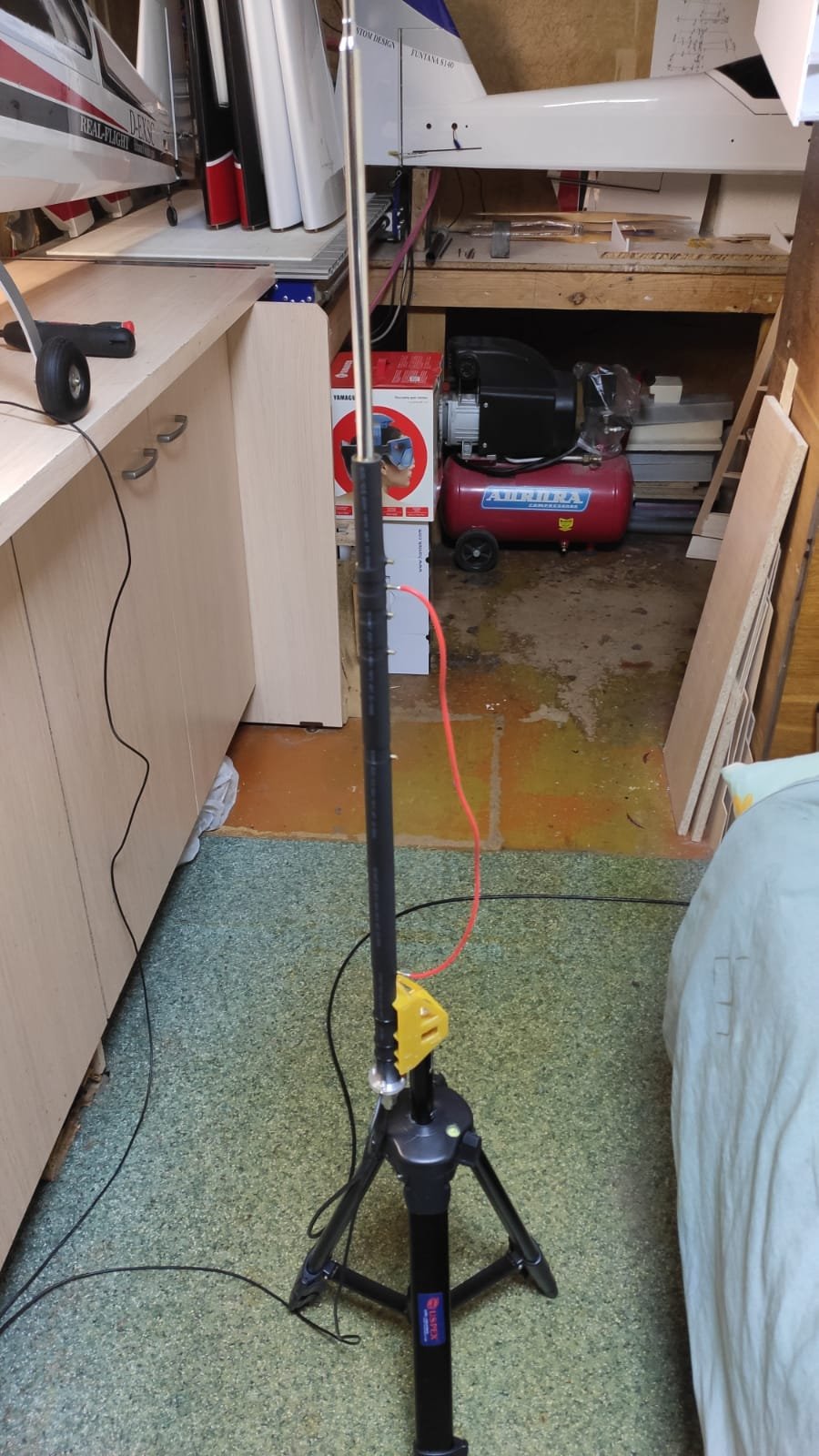

Антенна и была, подключена к основной плате. На фото просто не видно. Даже сделал для начальной настройки простенькую антенну , что б не кусок провода. Все рекомендуемые пред настройки сделал/проверил! Всё соответствует и всё как должно быть! Кварцы с частотомером для фильтров отбирал! Диоды одинаковые по спаду подбирал! Всё работает,только станции не ловит
https://www.radio-foto.eu/radio/whip.php

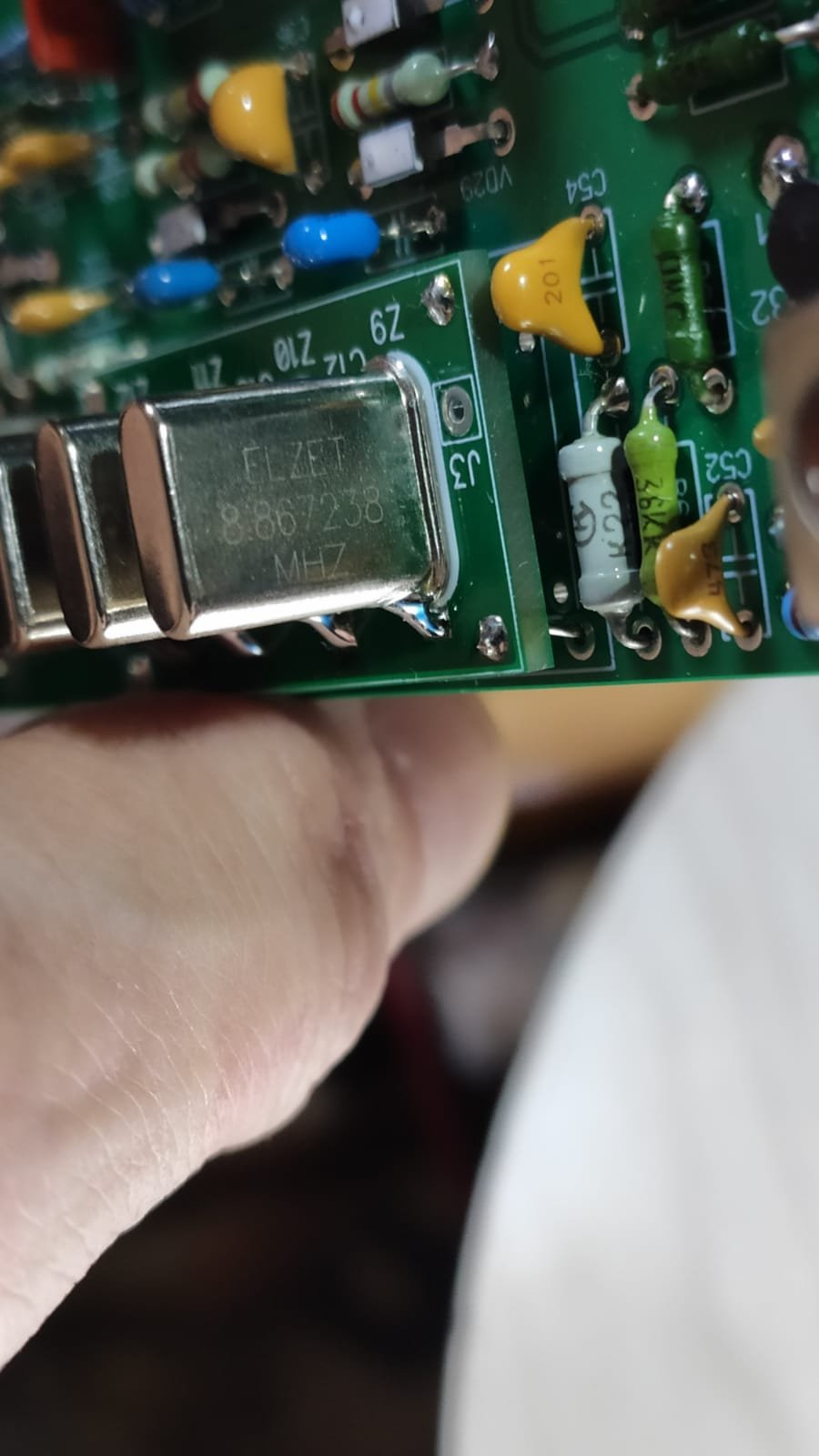

Кварц вот:

А может, вообще ни чего не ловить если, к примеру в широкополосном трансформаторе, выводы попутать? Думаю что вряд ли,ошибся, но уже и не знаю, на что грешить....

[R3KMB]

Заработало! Хренова,с шумами , но заработало!!! Как чувствовал! Выводы в трансе попутал! Теперь дело техники! Кварцевые фильтры поточней настроить, потом полосовые ! А дальше на передачу буду пробовать!
