Трансивер STEP2 от US5MSQ

R9OFG · Сообщение **R9OFG** » 14 фев 2021, 10:33

ul-hant писал(а): ↑
14 фев 2021, 08:37
Я планирую до конца доделать с УМ

Поддерживаю

ul-hant · Сообщение **ul-hant** » 14 фев 2021, 17:36

R0AEK писал(а): ↑
14 фев 2021, 10:33
Поддерживаю

На старости лет хочу попробовать сам собрать трансивер, думаю с Вашей помощью осилю, закрыл позывной(UA9JKI) уже лет 15 назад, а всё тянет эфир. Были UW3DI ламповый с УМ на 3х ГУ-50, потом ЭФИР-М с УМ на 2х 6П45С.

Vlad1953 · Сообщение **Vlad1953** » 14 фев 2021, 19:08

ul-hant писал(а): ↑
14 фев 2021, 17:36
На старости лет хочу попробовать сам собрать трансивер, думаю с Вашей помощью осилю, закрыл позывной(UA9JKI) уже лет 15 назад, а всё тянет эфир. Были UW3DI ламповый с УМ на 3х ГУ-50, потом ЭФИР-М с УМ на 2х 6П45С.

Я на старости лет наоборот получил позывной, строю ламповый УМ на ГК-71. Трансивер "Kenwood-TS140" мне подарили, были у него болячки, вылечил. А вот одну никак не могу побороть. Это регулировка мощности. Стоит сдвоенный ползунковый регулятор, и похоже в нем вся причина. Даже не знаю, что делать. Инет про это почему то очень мало дает информации.

ul-hant · Сообщение **ul-hant** » 14 фев 2021, 21:42

R0AEK писал(а): ↑
14 фев 2021, 10:33
Поддерживаю

Постараюсь докупать у Вячеслава не достающие платы и собирать трансивер.

Alex 1 · Сообщение **Alex 1** » 15 фев 2021, 21:20

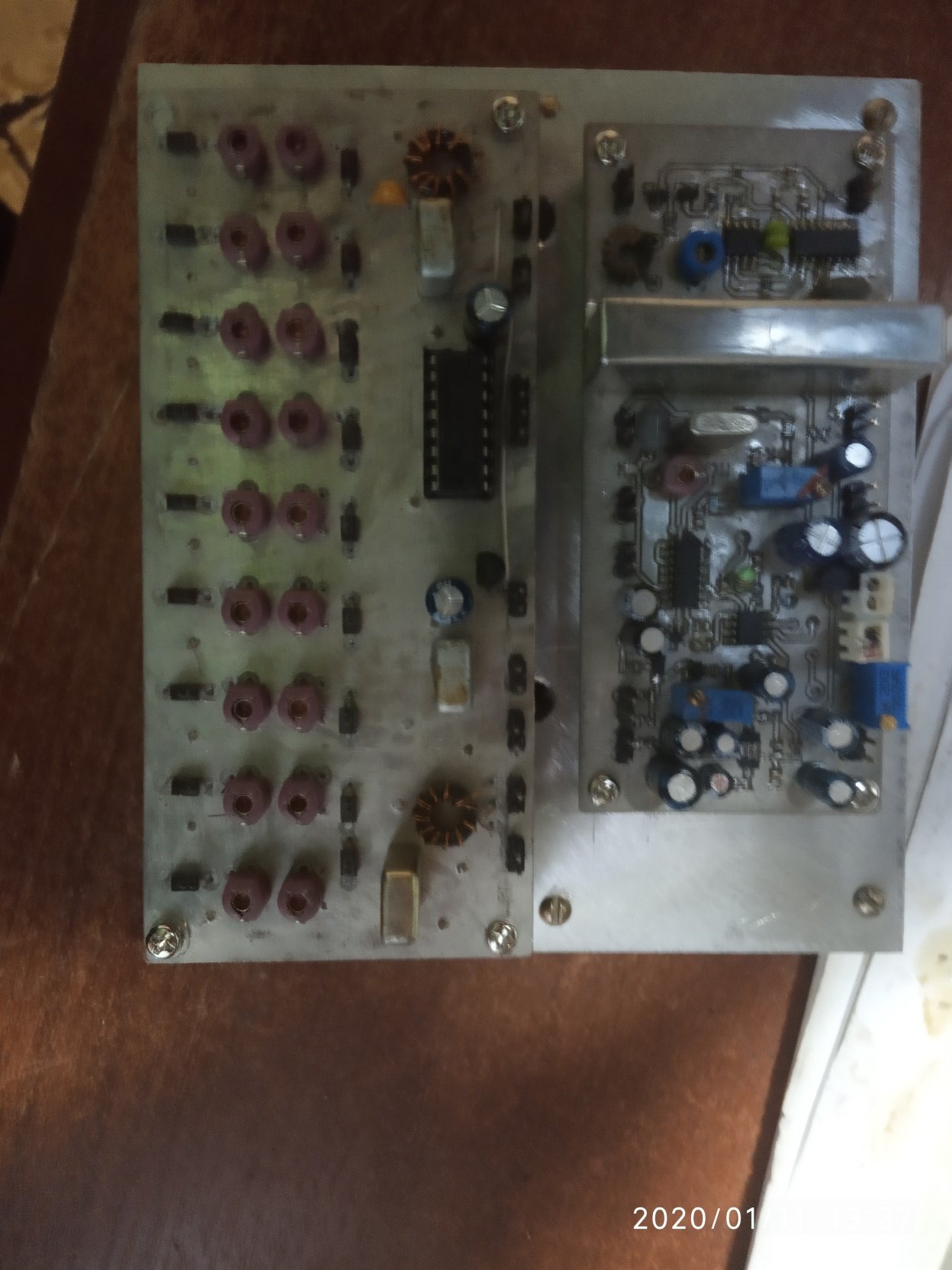

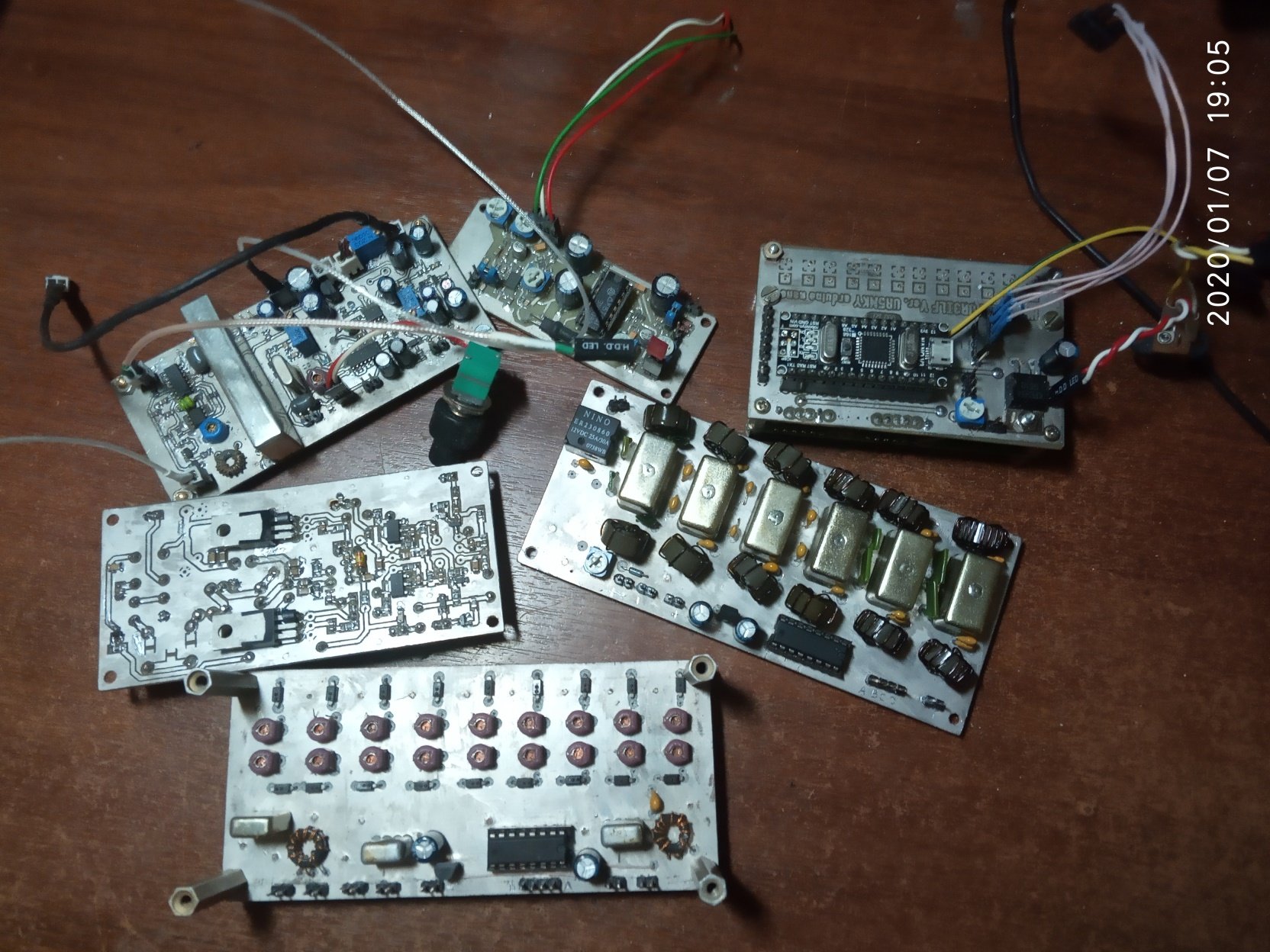

Не плохой траснисиверок, он есть у меня, в СМД исполнении(TNX R9YCT) ..

phpBB [video]

Криворукий

Alex 1, добрый вечер!
У Вас в ДПФ катушки с другой стороны платы? Вообще интересно схему ДПФ посмотреть, а если ещё есть файл в lay формате, так вообще было бы отлично.

Alex 1 · Сообщение **Alex 1** » 15 фев 2021, 22:47

Криворукий писал(а): ↑
15 фев 2021, 21:34
Alex 1, добрый вечер!
У Вас в ДПФ катушки с другой стороны платы? Вообще интересно схему ДПФ посмотреть, а если ещё есть файл в lay формате, так вообще было бы отлично.

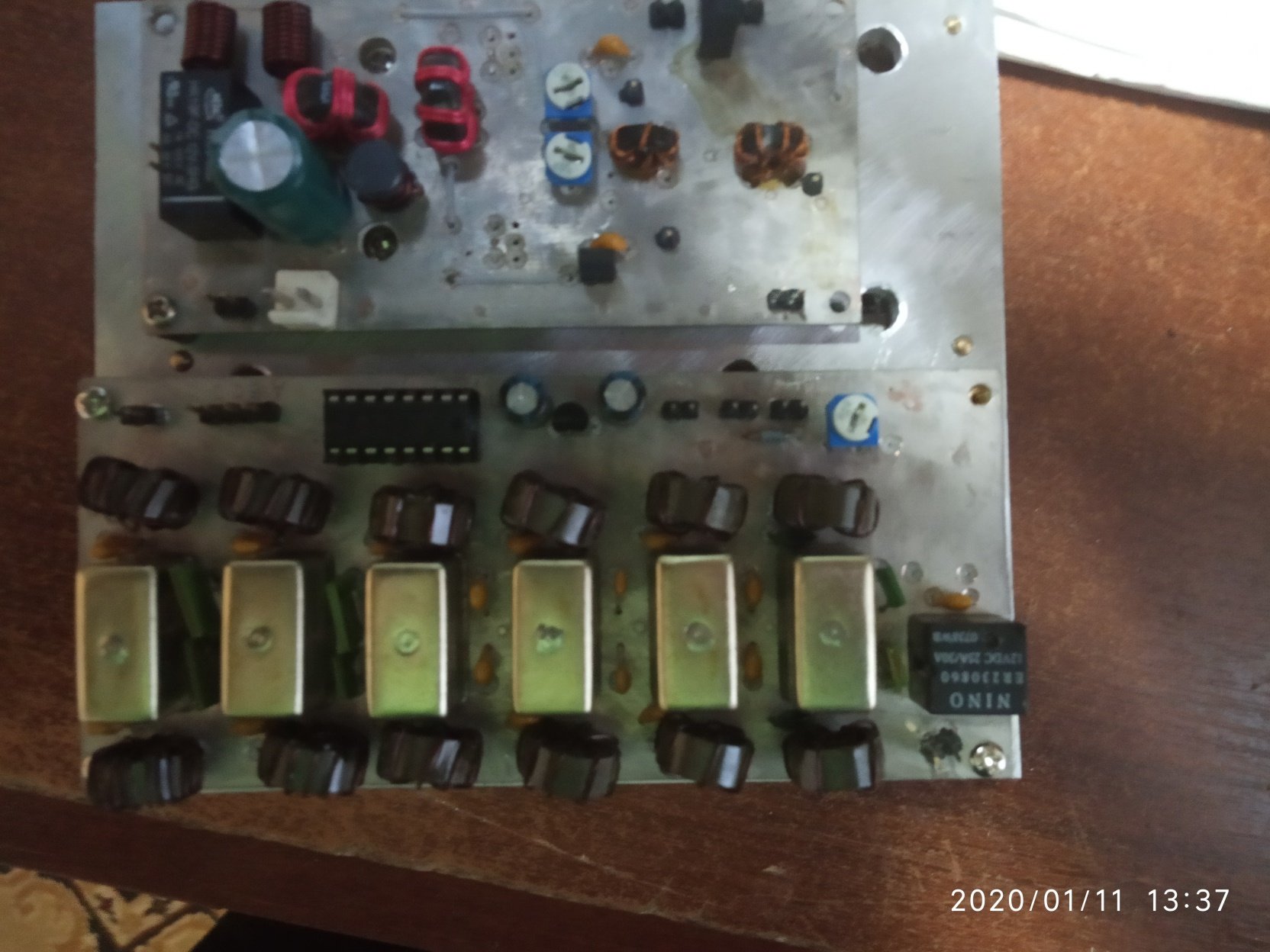

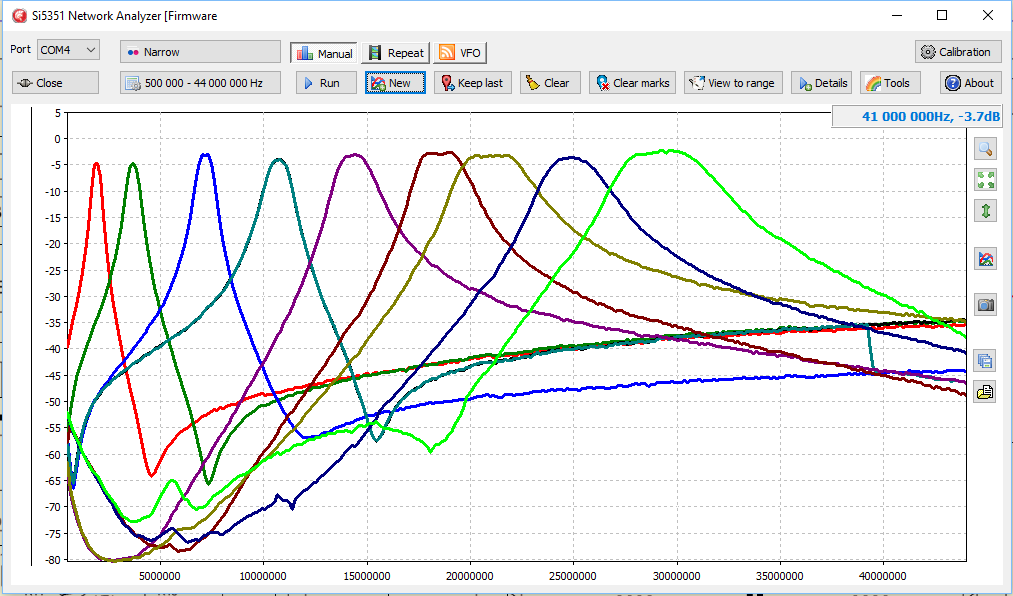

ДПФ на кольцах, кольца от антенных усилителей SWA 9...55, в этих модификациях стояли кольца проницаемостью 10..12 мю, для диапазонов 160 и 80 колечки пришлось искать на 50 ВЧ, а пока искал намотал на трансфлюкторах(биноклях) попались 4 шт. с проницаемостью 40 мю, да так и оставил, подстроечники в алика все на 60пФ. Схема ДПФ родная, фильтр QER, добавлен ещё один каскад УНЧ на 386й с коэффициентом усиления 20, на отдельной ПП непосредственно на выводах потенциометров, на основной ПП, на выходе НЧ, установлен подстроечник на 500 Ом, им устанавливаем максимальную громкость в начале ограничения.

ДПФ 1.rar: (84.01 КБ) 281 скачивание

УНЧ ФСС СТЭП 2.rar: (15.88 КБ) 243 скачивания

Криворукий

Alex 1, благодарю!
Возможно возьму за основу плату ДПФ.
По НЧ усиления (для меня) достаточно, я бы сказал даже громко. Динамик 1Вт, 8 Ом.

Alex 1 · Сообщение **Alex 1** » 15 фев 2021, 23:51

Криворукий, Дело не в громкости,дело в управлении оной, с дополнительным УНЧ появилась возможность использовать обычные потенциометры( в моём случае 20кОм, соосные с раздельным управлением).

Alex_1970 · Сообщение **Alex_1970** » 16 фев 2021, 16:15

Alex 1, день добрый.
Схемкой УМ и печаткой не поделитесь?
