SSB-передатчик

[ru0aog]

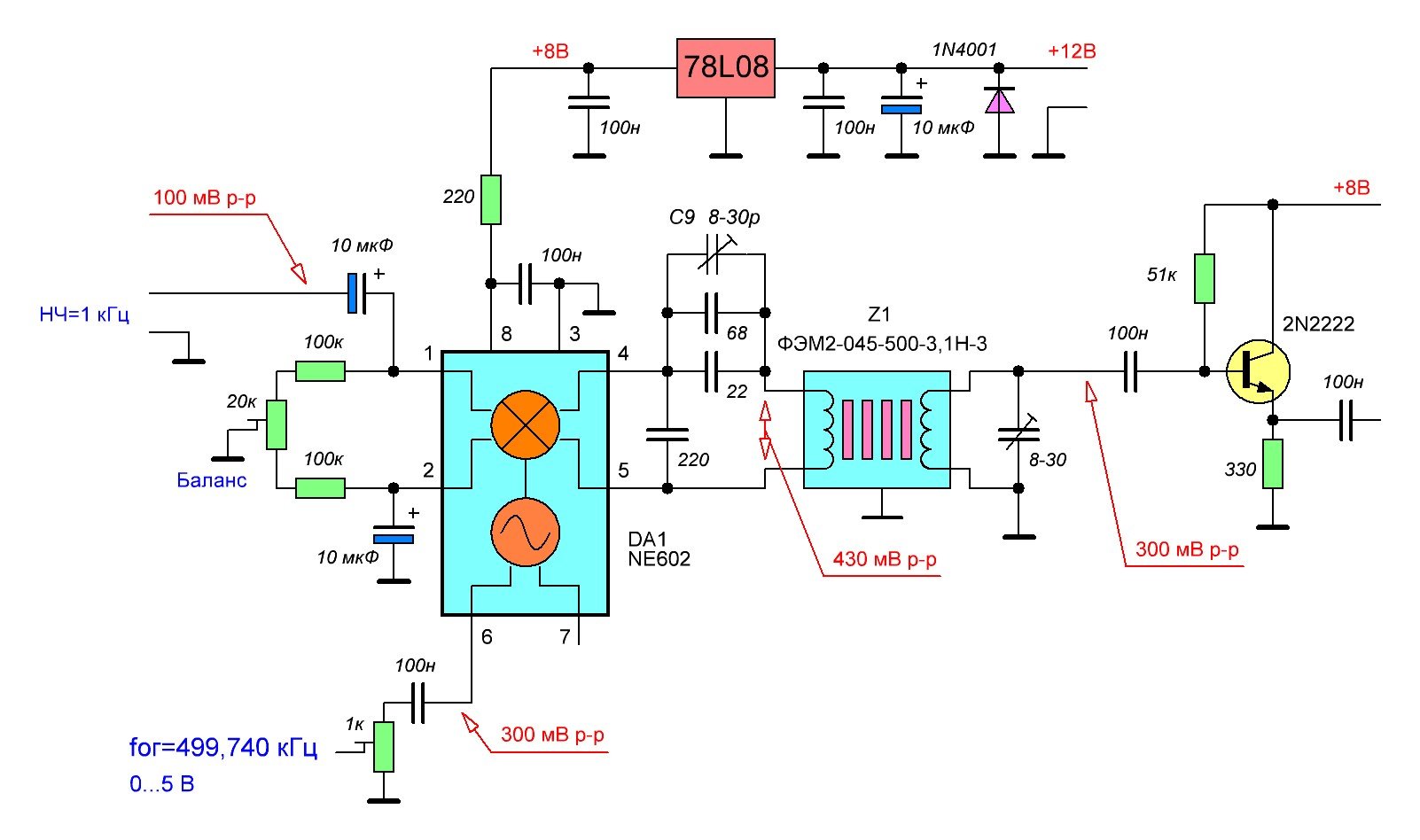

Начнём с первого смесителя.

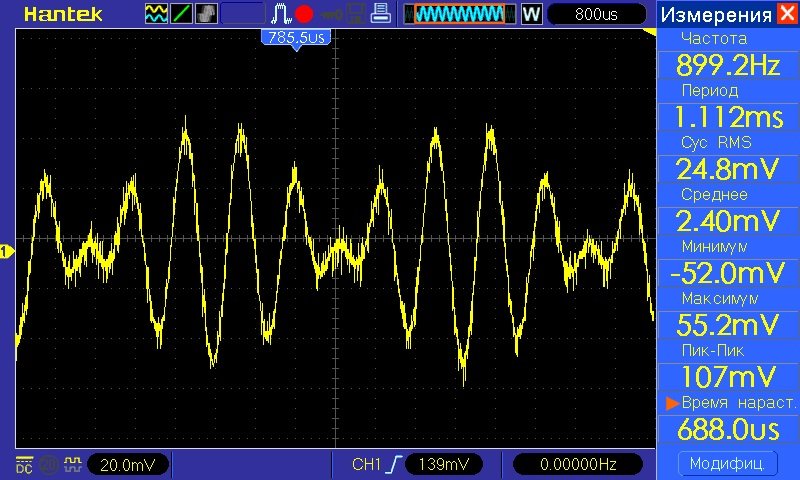

НЧ-вход я уже померил - размах 100 мВ

Теперь гетеродинный вход.
После делителя размах 300 мВ. По даташиту, это максимум для SA612

Между 4 и 5 лапами SA612 я могу посмотреть только аналоговым осциллом, так как он отвязан от сети.
Цифровой, к сожалению, имеет общую землю с компьютером через шнур питания.

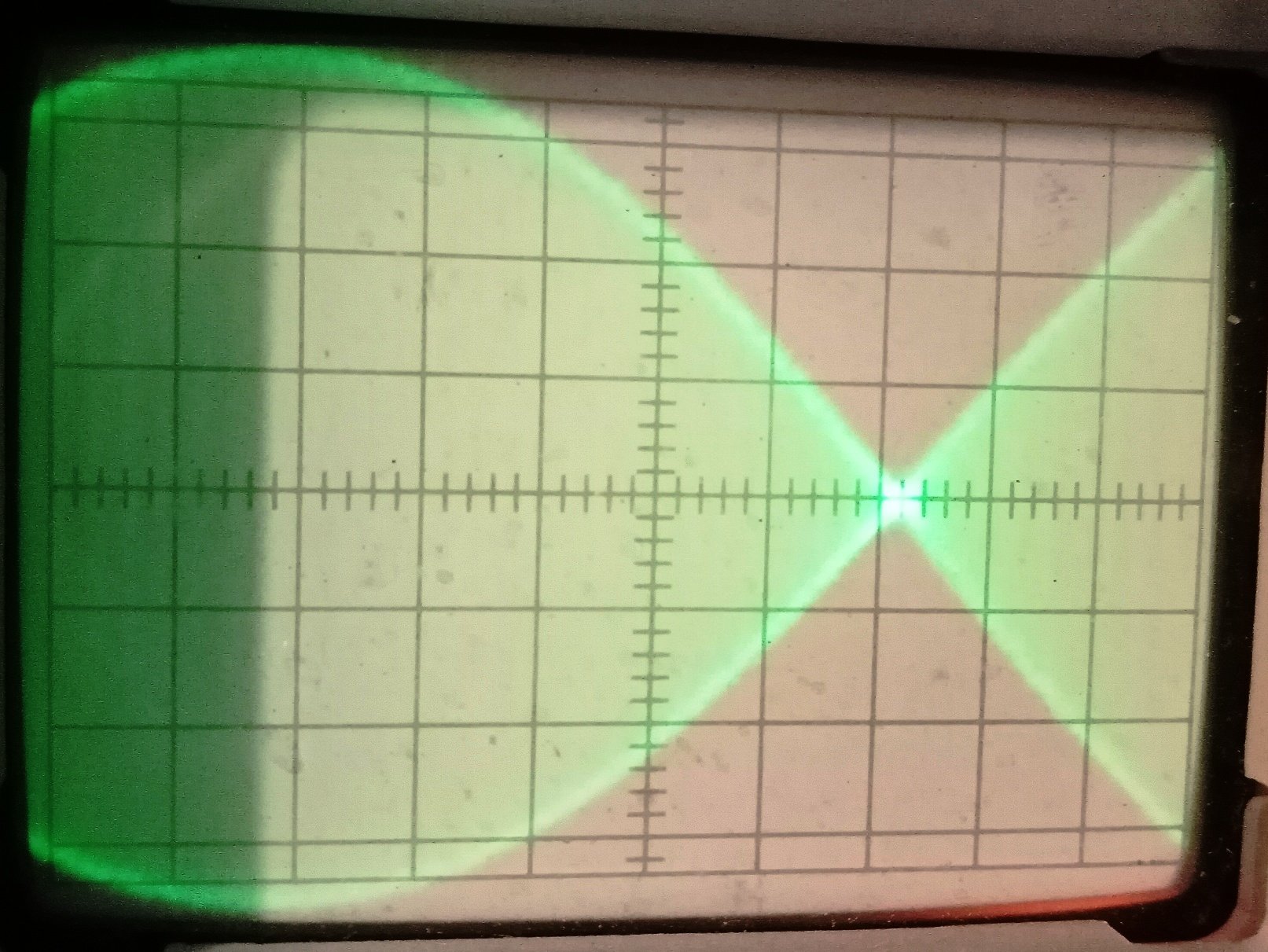

между выводами 4-5 размах 430 мВ

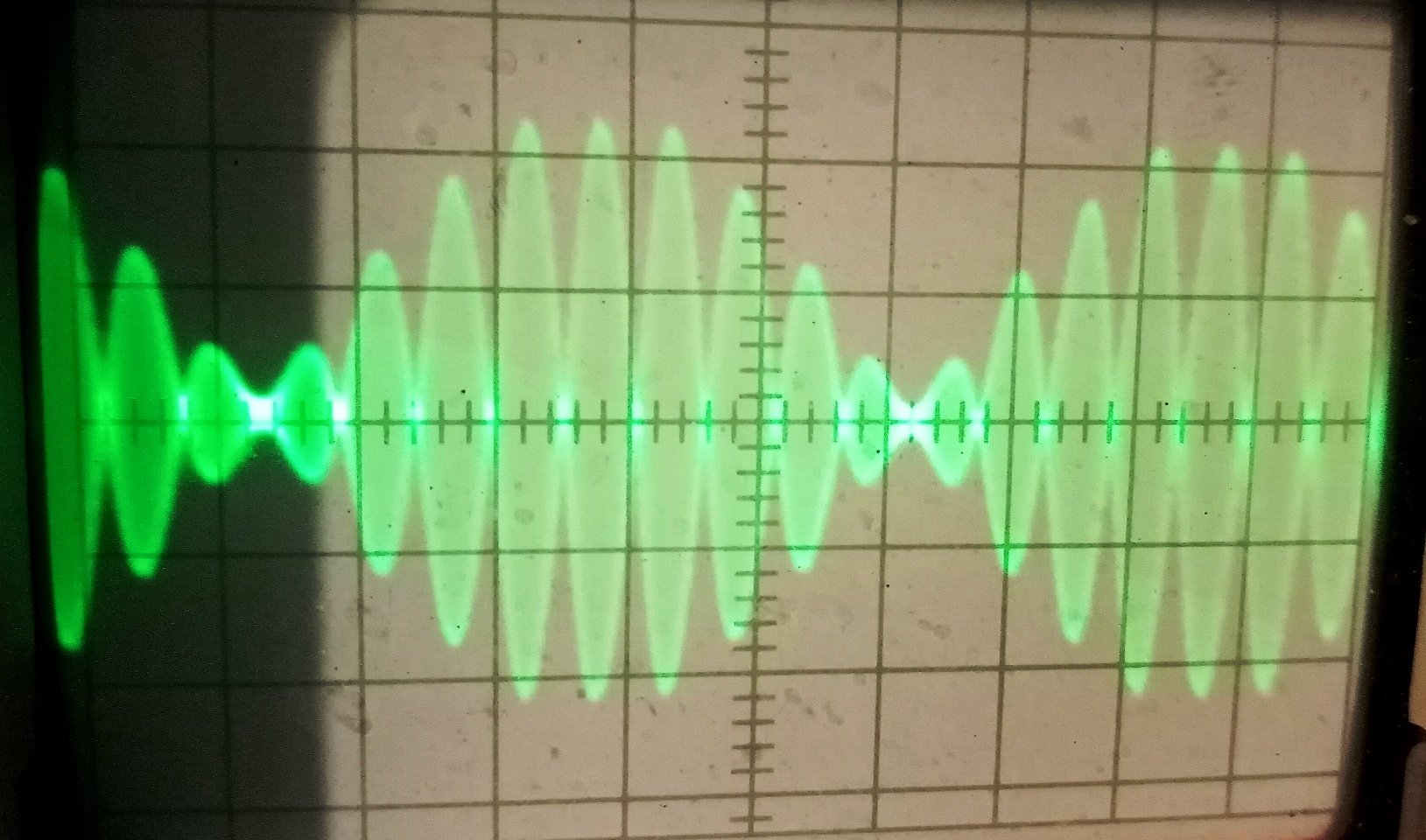

Растягиваем и смотрим балансировку - огибающие осциллограммы пересекаются почти в нуле.

Вообще же, я балансирую смеситель в отсутствии НЧ-сигнала по минимуму на выходе.

Подобрал согласующие конденсаторы ЭМФ по максимальному уровню на выходе.
Правда думаю, что неравномерность в полосе могла увеличиться, но до 3 дБ это вообще не страшно

[ru0aog]

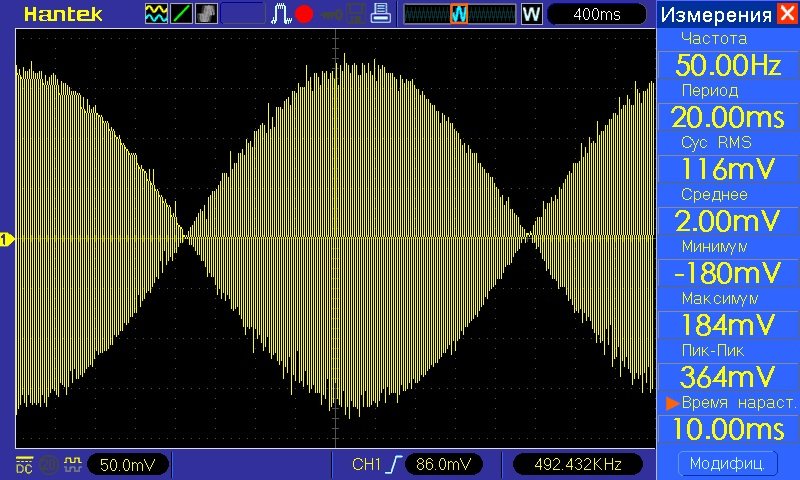

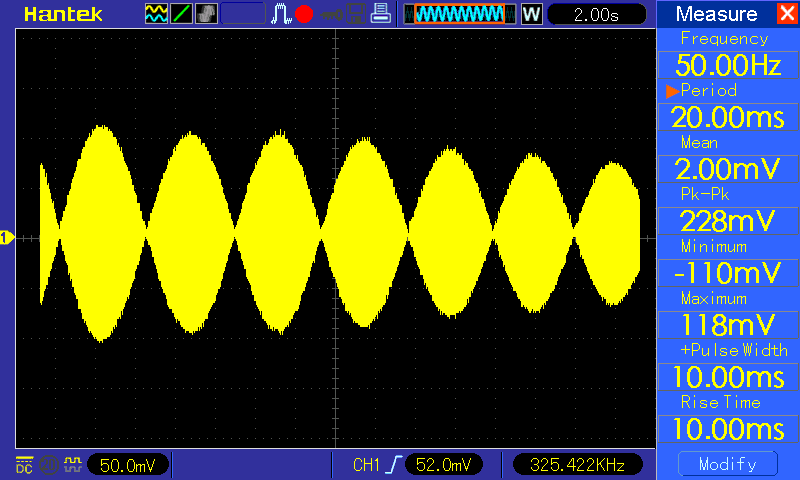

Теперь можно смотреть и цифровым осциллом

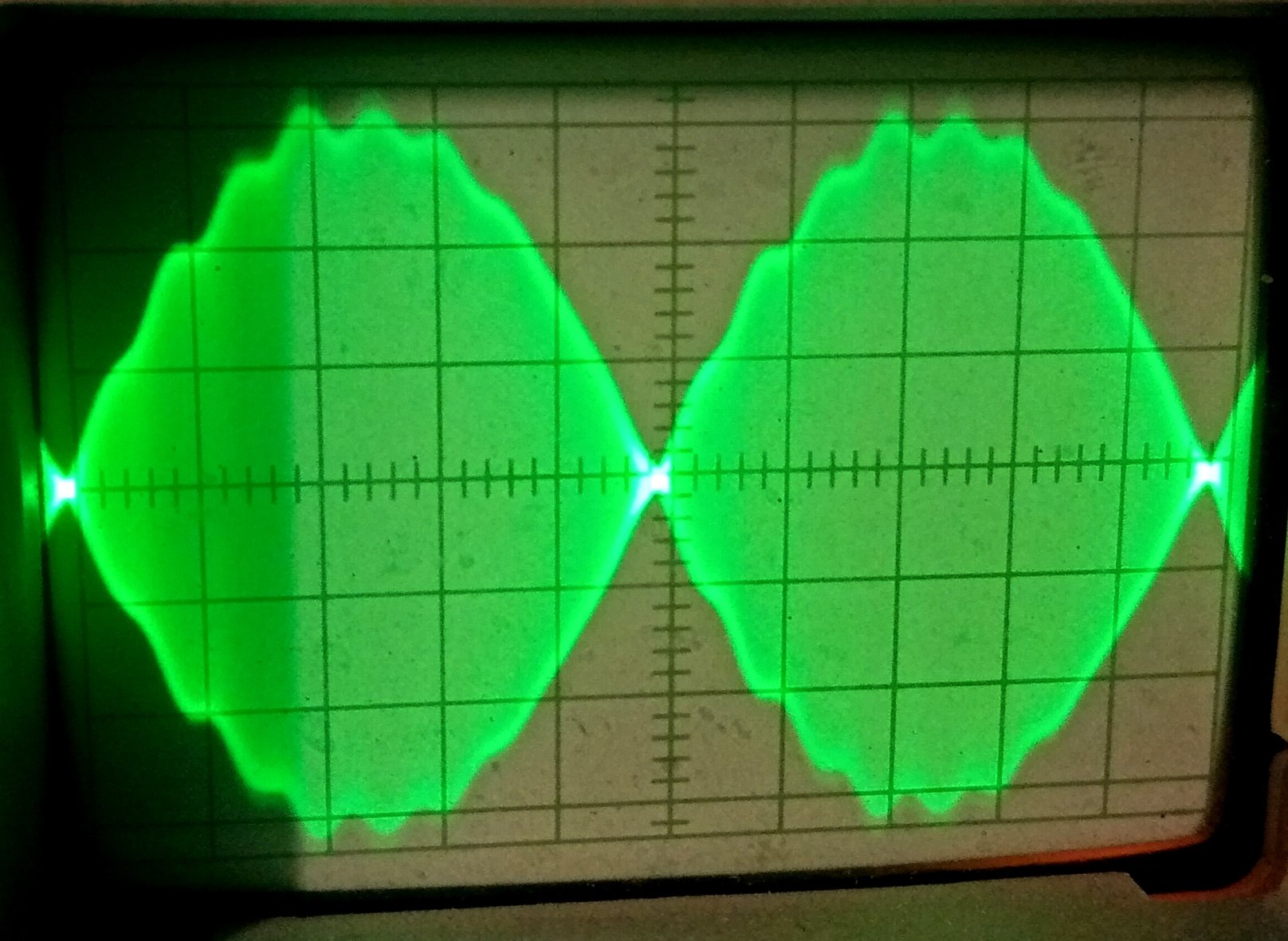

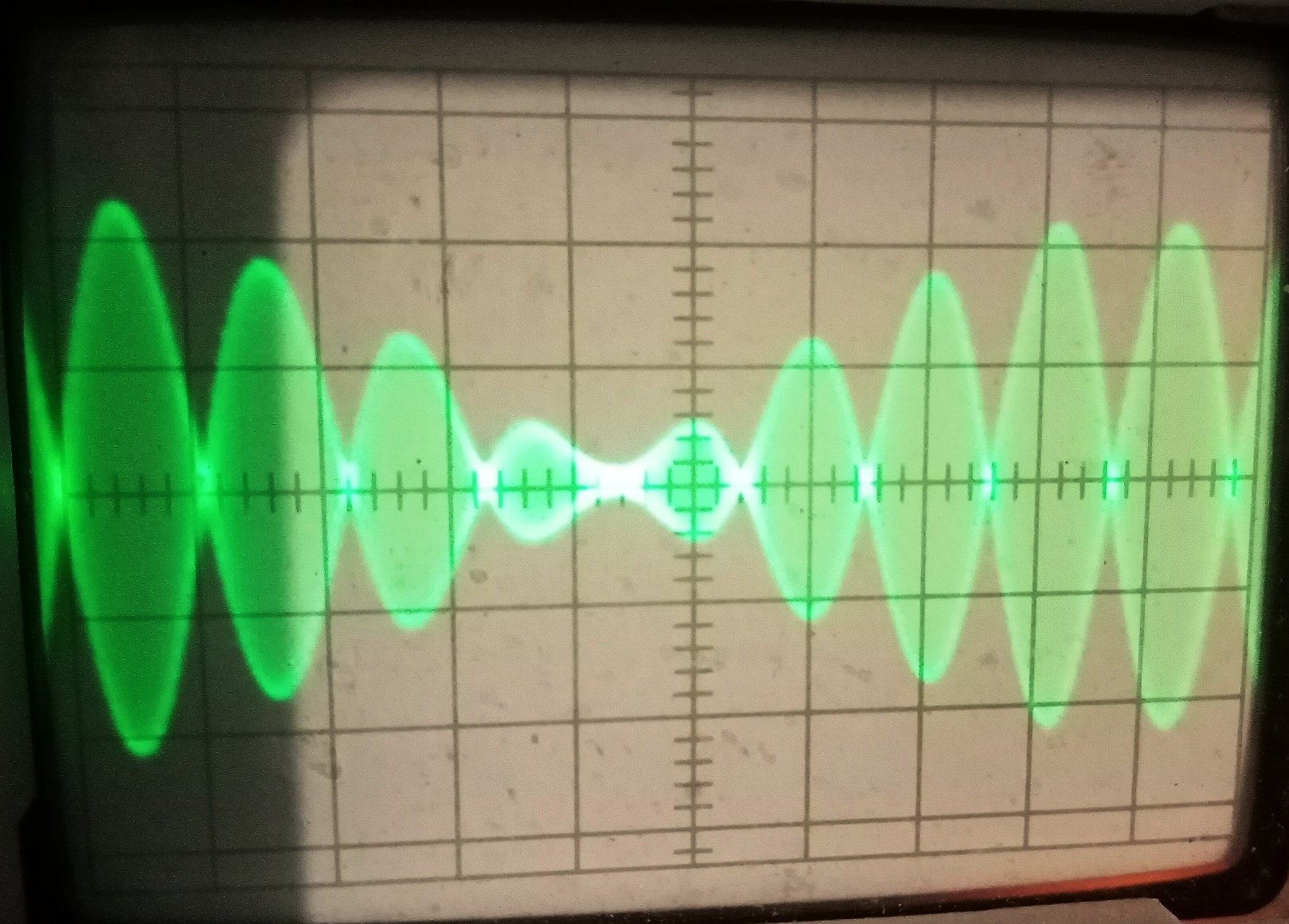

но мне больше нравится аналоговый, размах 300 мВ

Появилась какая-то "волнушка" на огибающей

[ru0aog]

Ладно, раз уж есть возможность, посмотрим спектры сигналов

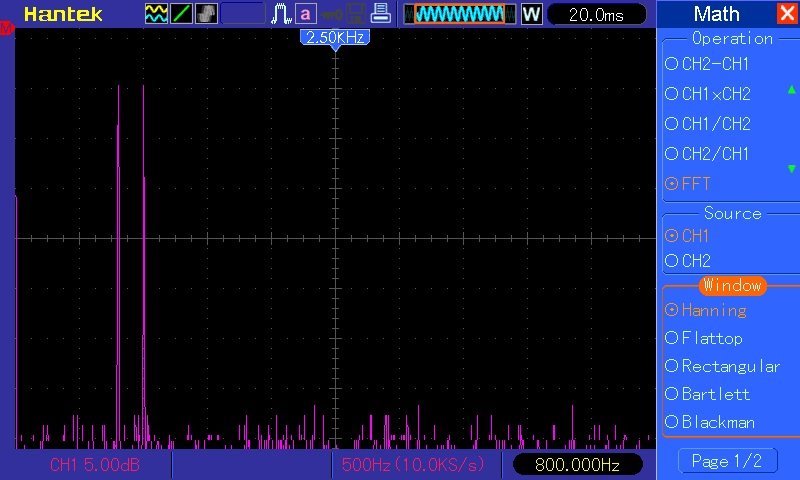

НЧ на входе смесителя

два тона 800 и 1000 Гц (по горизонтали одна клетка 500 Гц)
по вертикали - клетка 5 дБ.
Выходит, сигналы имеют по 35 дБ над уровнем шума.

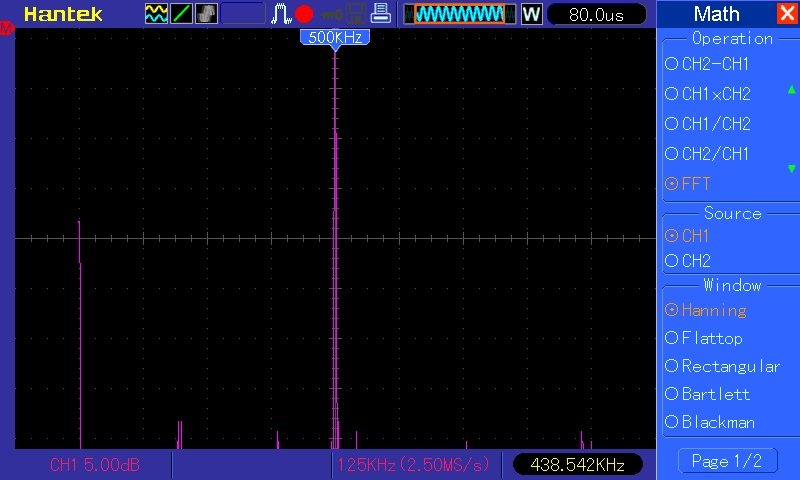

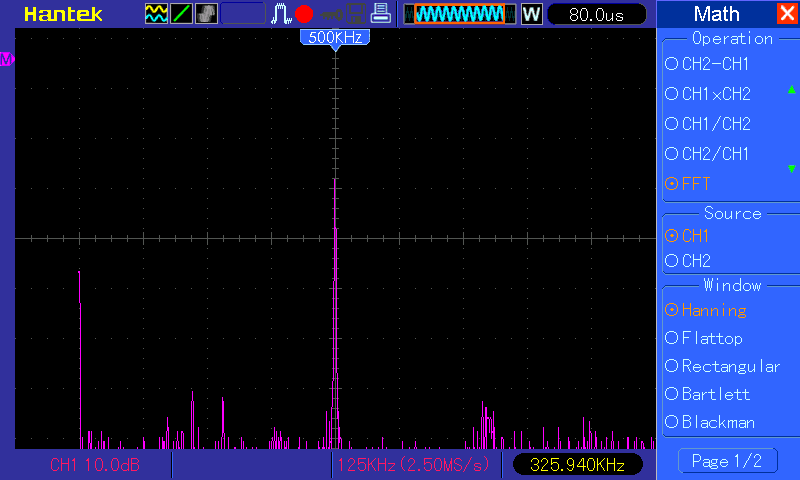

После ЭМФ-а мы получаем вот что (чтобы получить данную спектрограмму, пришлось отключить второй гетеродин)

Основной результат преобразования - на 500 кГц с уровнем 35...40 дБ над шумами.
Также присутствует несколько ослабленный исходный сигнал на частоте 800 и 1000 Гц. Не совсем ясно, как этот сигнал пролез через ЭМФ. Видимо, это результат общего контакта осциллографа и компьютера.

[ru0aog]

Дальше интереснее.

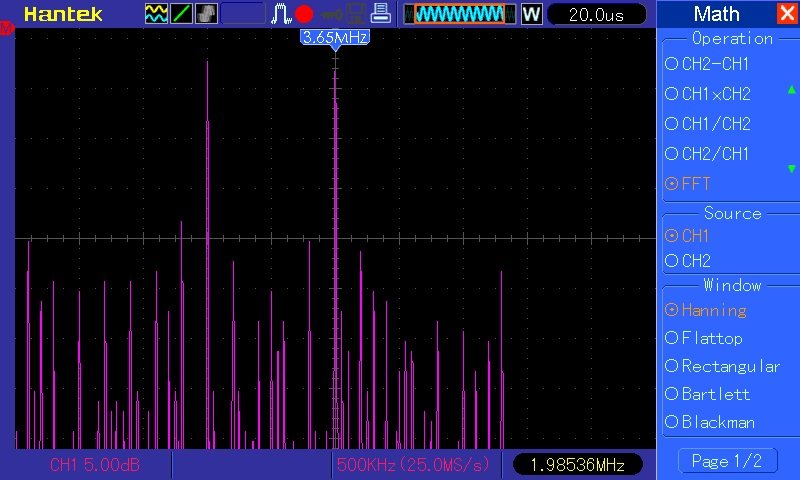

Что получается после второго преобразования

Мы имеем два сигнала равного уровня: один на 3650 кГц, второй на 2650 кГц.
Это два канала преобразования частоты 500 кГц в обе стороны от несущей второго гетеродина = 3,150 кГц.
Один из этих каналов нужно подавить полосовым фильтром.

На более широкой полосе обзора мы видим, что данный спектр, состоящий из двух каналов, повторяется с плавным спадом, через каждые 3150 кГц.
Причём чётные гармоники подавлены сильнее нечётных.

[ru0aog]

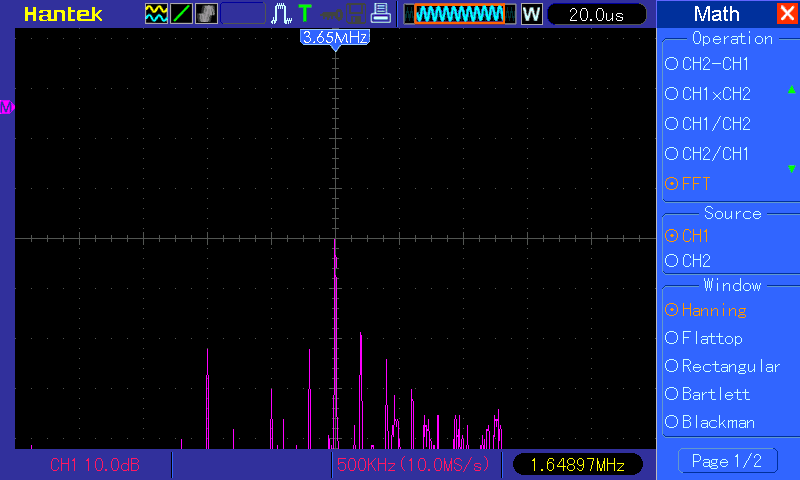

Тот же спектр, но уже после полосового фильтра

Соседний канал на частоте 2650 кГц подавлен почти на 20 дБ.
Высшие гармоники имеют уровень -30 дБ относительно основного сигнала.

Но основной сигнал окружён "палками", попадающими в полосу пропускания полосового фильтра.
Палки идут через каждые 100 и 200 кГц.

Так, стоп!
Я же не посмотрел, что нам выдают наши прекрасные китайские платы гетеродинов!

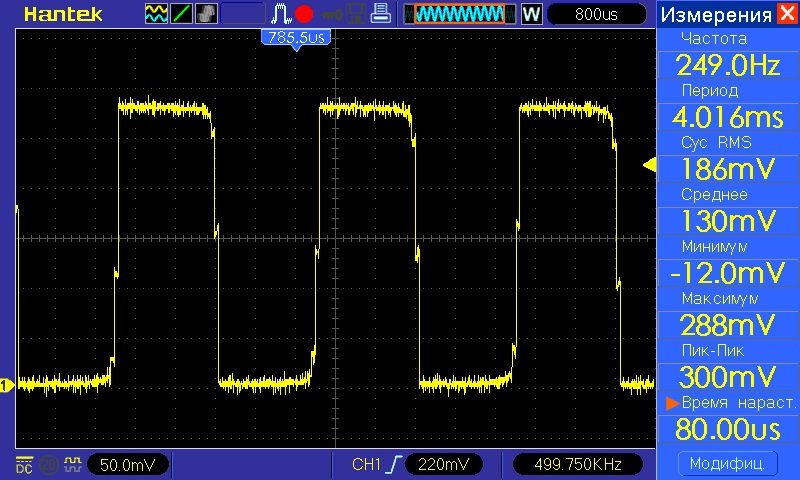

Вот первый гетеродин на 500 кГц

Вай-вай-вай!!!
Какие гармоники с шагом 1 МГц от основного тона!
Может это потому, что я генерирую меандр?

[ru0aog]

Переписываю программу управления AD9833.
Пусть будет синус.
Правда уровень на выходе сразу упадёт. Но для первого смесителя мне и не надо много.
Смотрим.

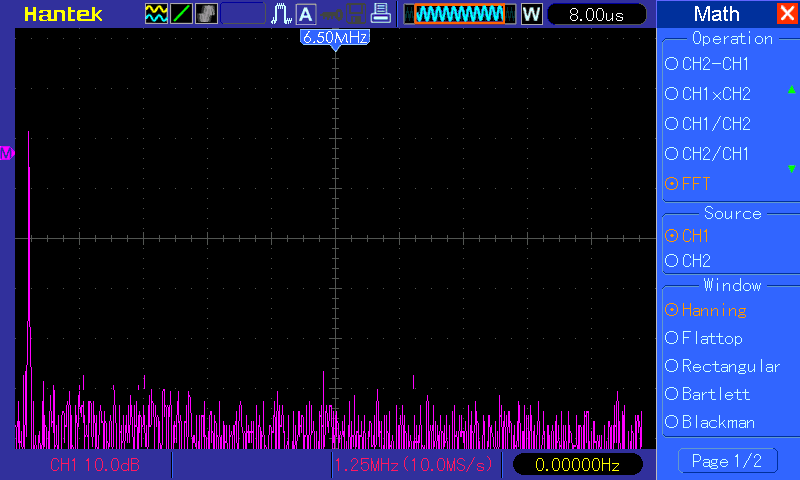

Это совсем другое дело!
Основной тон 45 дБ над шумом (и это скорее всего предел моего осциллографа).
по даташиту должно быть не хуже -85 дБ с пиками на -60 дБ

Ладно, перемеряем с первым гетеродином в синусе.

[ru0aog]

Заново

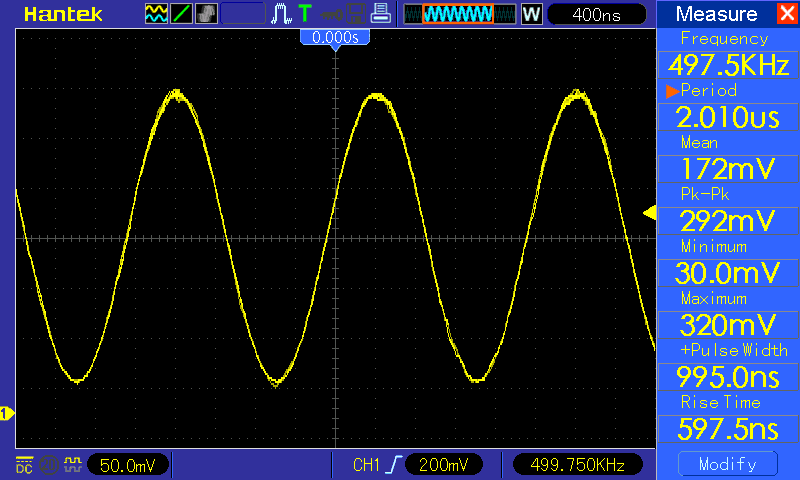

Первый гетеродин - синус, размах 300 мВ

НЧ сигнал - два тона, размах 100 мВ.

После ЭМФ

Всё довольно чистенько.

более 50 дБ относительно подошвы основного тона.

[ru0aog]

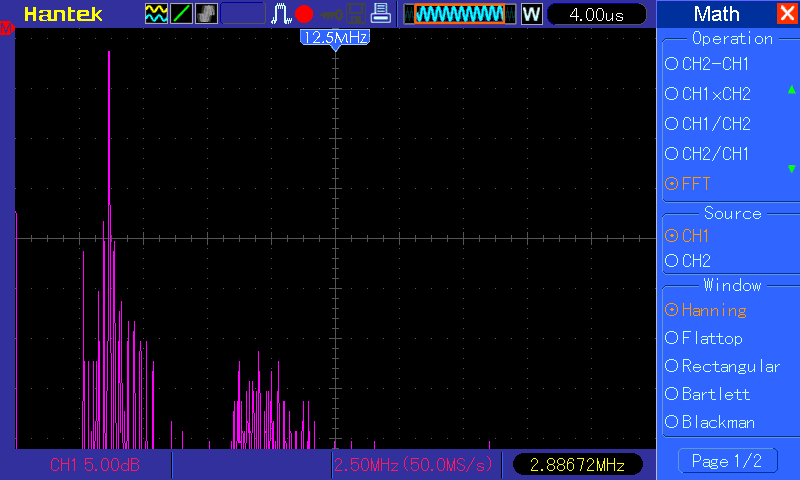

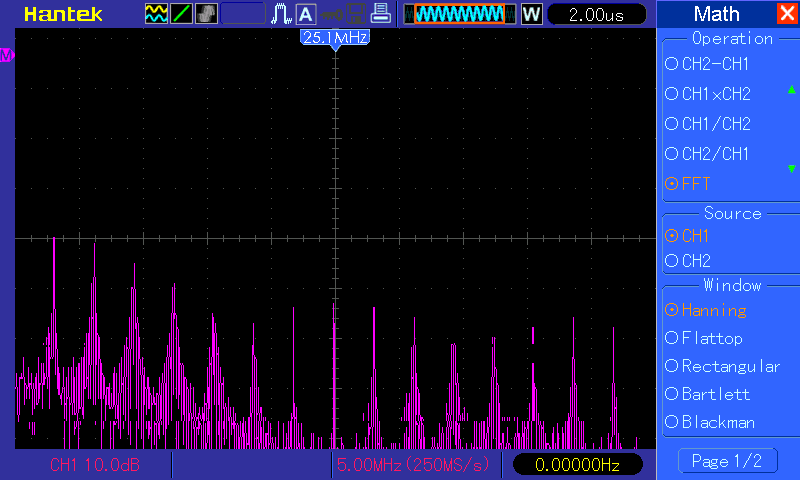

Смотрим второй гетеродин, с прямоугольным выходом:

ну я тут даже не знаю...
основной тон даже выделить трудно.
С шагом 3150 кГц повторяется сигнал.

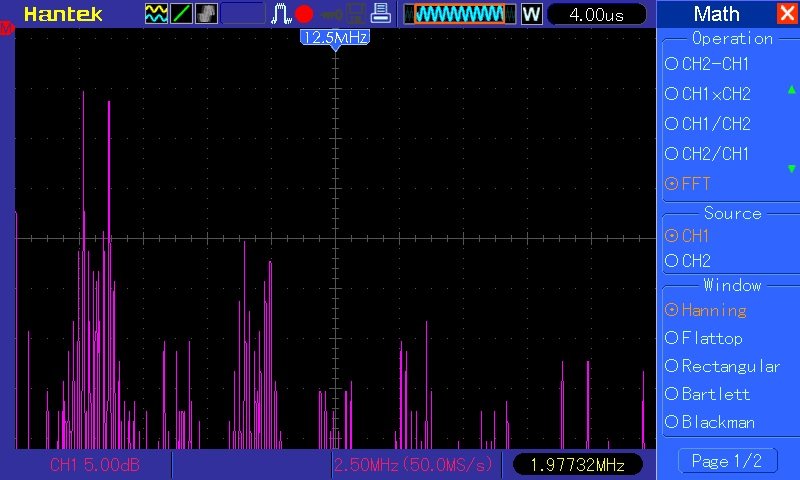

После полосового фильтра тот же срач

Те же "палки" на -20 дБ от основной частоты.
С тем же шагом 200 кГц.

Придётся видимо и ключевой смеситель на синус переводить?

[alexander12]

> Придётся видимо и ключевой смеситель на синус переводить?

И получить модуляцию тем же меандром только уже с хренпойми каким коэффициентом заполнения (зависящим от характеристик транзисторов мультиплексора)? Тем более что в мультплексорах и прочих цифровых девайсах характеристики подбираются что бы обеспечивать "выключить перед включить" для исключения уничтожения схемы сквозными токами.

А в целом ваши страдания от того что в качестве полосового фильтра вы ЭМФ и низкую ПЧ выбрали. Выбрали бы высокую - проблем бы ни с гармониками ни с фильтрами бы не было - с высокой ПЧ намного легче делать НЧ и ДПФ фильтры, за счет более широкого разлета гармоник, на которые уже, опять же из-за высокой частоты можно спокойно чихать и не заниматься кропотливой аудирадиофилией.

Ну а SA вдобавок начинает давать интермодуляционные искажения начиная с уровня сигнала -40db (17 миливольт амплитуды).

А так - вам нужно или отказаться от ЭМФ и частоты 500кгц или добавить еще один гетеродин и вторую ПЧ да фильтр типа распространенного махарайного 10.7 с полосой 100-180 кгц.

[alexander12]

Код: Выделить всё

 Но имеется существенный недостаток - нужно подключать комп. А он шуми-и-ит... И по земле тоже.

На али давно продаются изоляторы на АДУМ
