Трансивер STEP2 от US5MSQ

Криворукий

ul-hant писал(а): ↑
01 мар 2021, 10:27
Настраивать нужно на 8,865.502 или 8,865.902?

ОГ настройте на 8.865.400. Потом уже на слух +/- подкрутите.

Alex 1 · Сообщение **Alex 1** » 01 мар 2021, 21:40

ul-hant писал(а): ↑
01 мар 2021, 10:27
Настраивать нужно на

Выставить частоту опорника 8.865.500(ловить блох по последней цифре нет нужды). Приёмника с цифровой шкалой то же не нужно, просто можете не поймать сигнал опорника. У вашего синтезатора есть возможность выдавать опорную частоту, на выходе обозначенном как BFO. Автором трансивера предусмотрено такое подключение, удалите(хотя бы на время) резонатор и его обвязку, в меню синтезатора установите частоту BFO, равную 8865500. Но прежде всего если есть частотомер, то настройте сам синтезатор, согласно инструкции, там она не сложная. В меню "накручиваете" с помощью энкодера, частоты BFO , LSB= 8865500, USB=8868550, CW=8865500, PSK= 8867020, потом по частотомеру подключенному на выход VFO , устанавливаете частоту опорного генератора синтезатора 27000000 или 25000000, какой кварц установлен в синтезаторе, следующий этап, это установка режима работы синтезатора. То есть частотный план VFO, так как у вас синтезатор то нет нужды устанавливать традиционный частотный план, на низких диапазонах VFO+ПЧ, на высоких VFO-ПЧ, установите для всех диапазонов VFO+ПЧ. Всё на этом настройка синтезатора завершена, и вы можете начинать приятно проводить время прослушивая НАМосапиенсов.
П.С. вот краткое описание меню и как в него войти ... http://radio-kits.ucoz.ru/index/sinteza ... _oled/0-78

Криворукий

Alex 1, в том и вопрос, что кроме тестера ничего нет. Частотомером можно было бы ОГ посмотреть, подключив к разъёму BFO на плате. Со слов ul-hant синтезатор настроен, поэтому скорее всего нужно прописать и включить в синтезаторе BFO, ну и отпаять на основной плате кварц и пару конденсаторов.

ul-hant · Сообщение **ul-hant** » 02 мар 2021, 10:05

Криворукий писал(а): ↑
01 мар 2021, 23:36
Alex 1, в том и вопрос, что кроме тестера ничего нет. Частотомером можно было бы ОГ посмотреть, подключив к разъёму BFO на плате. Со слов ul-hant синтезатор настроен, поэтому скорее всего нужно прописать и включить в синтезаторе BFO, ну и отпаять на основной плате кварц и пару конденсаторов.

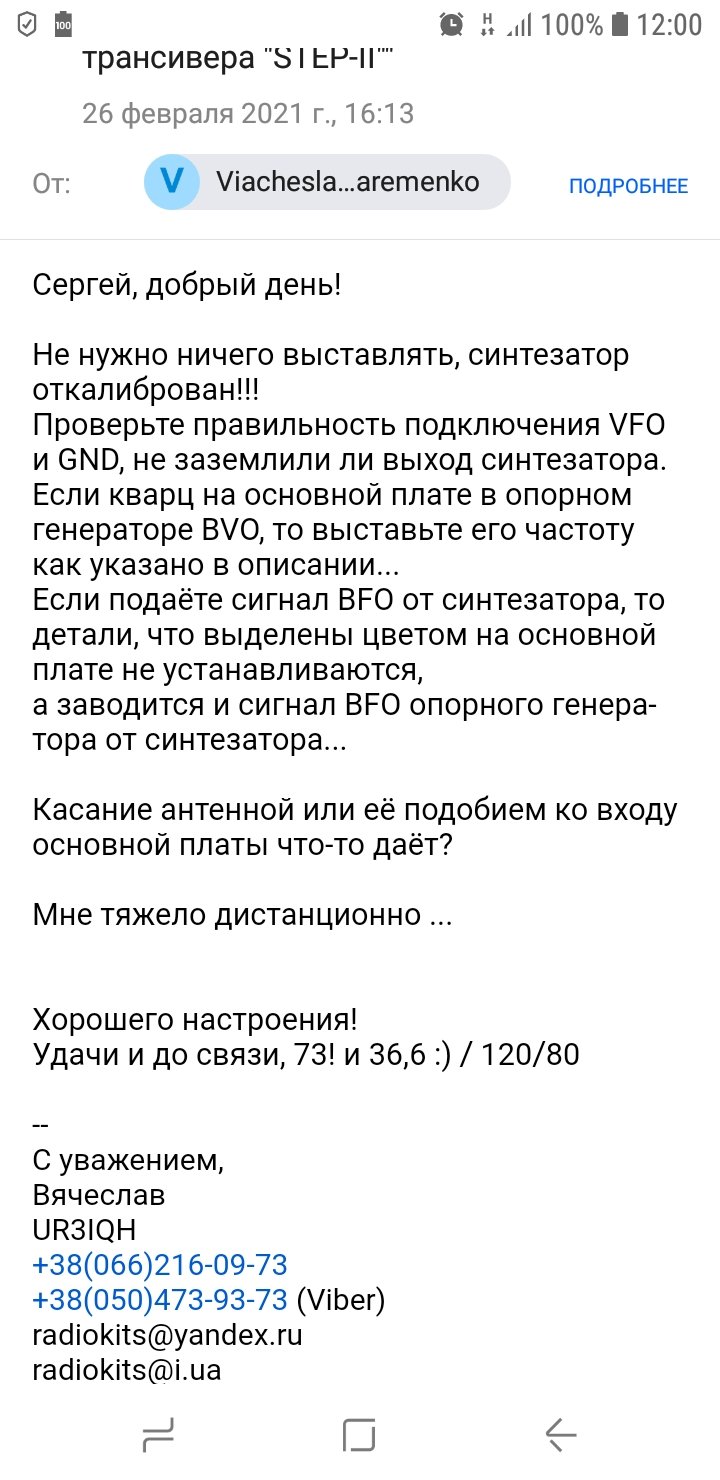

Вот письмо от Вячеслава.

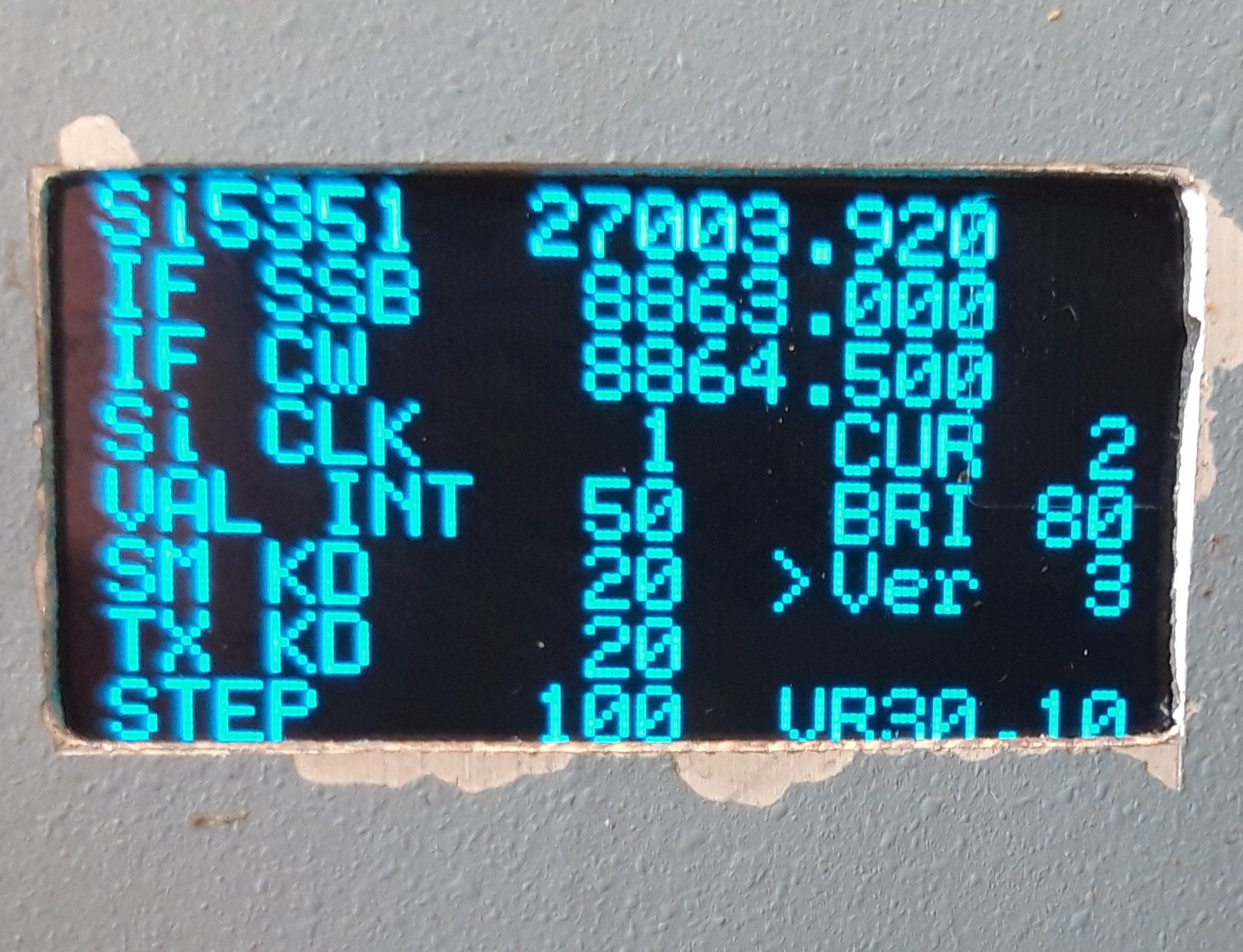

и меню синтезатора. Скачал Soundcard Oscilloscope, но видимо что то надо в настройках выставлять. Частомером из этой программы можно опорник настроить?

Alex 1 · Сообщение **Alex 1** » 02 мар 2021, 14:31

ul-hant писал(а): ↑
02 мар 2021, 10:05
Частомером из этой программы можно опорник настроить?

Нет! Что касается настройки синтезатора, то смотрите вложение....

Вход в сервисное меню.docx: (30.16 КБ) 271 скачивание

R9OFG · Сообщение **R9OFG** » 02 мар 2021, 16:01

Стоп ребята, грузим человека. Чтобы, правильно понять алгоритм настройки, надо понимать процесс преобразования частот в трансивере, тем более у коллеги практически нет приборов. Сейчас посмотрю в картинках, что у меня есть.

ul-hant, какие приборы у Вас есть? Есть ли приемник какой нибудь.

P.S. Я сам долго вникал в процесс преобразования!

Alex_1970 · Сообщение **Alex_1970** » 02 мар 2021, 16:28

R0AEK писал(а): ↑
02 мар 2021, 16:01
Стоп ребята, грузим человека. Чтобы, правильно понять алгоритм настройки, надо понимать процесс преобразования частот в трансивере, тем более у коллеги практически нет приборов. Сейчас посмотрю в картинках, что у меня есть.

ul-hant, какие приборы у Вас есть? Есть ли приемник какой нибудь.

P.S. Я сам долго вникал в процесс преобразования!

Согласен. Если человек ни разу не делал настройки, то тут нужно по-шагово.

ul-hant, фото своей основной платы выложите, плз.

R9OFG · Сообщение **R9OFG** » 02 мар 2021, 17:30

Попробуем по порядку.

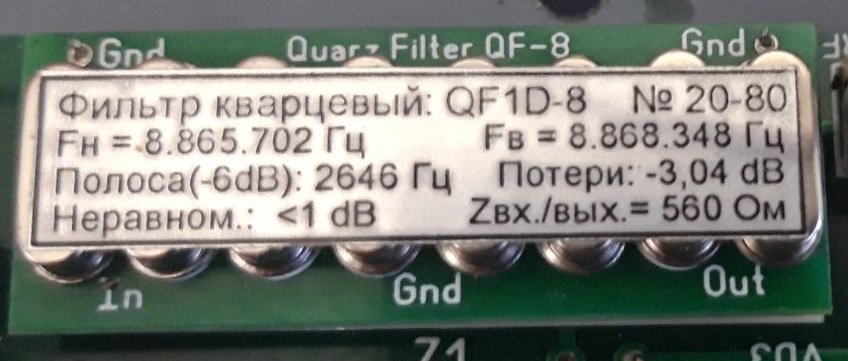

Есть собранная плата, есть кварцевый фильтр основной селекции, мало того, на этом фильтре есть наклейка со всеми необходимыми характеристиками

тут нам необходимы два значения:

Fн (частота нижнего ската фильтра) = 8 865,702
Fв (частота верхнего ската фильтра) = 8 868,348

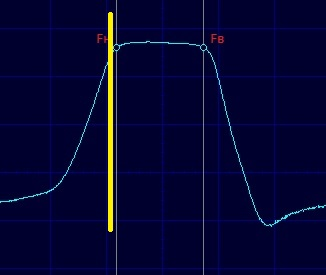

На картинке это выглядит примерно так

Вычисляем ширину полосы пропускания фильтра:

Fв - Fн = 8 868,348 - 8 865,702 = 2,646 кГц

На наклейке это значение написано по уровню -6dB, этой информации достаточно.

Имея эти данные нам достаточно настроить частоту опорного кварцевого генератора равной примерно

Fн - 200 Гц = 8 865,502 кГц.

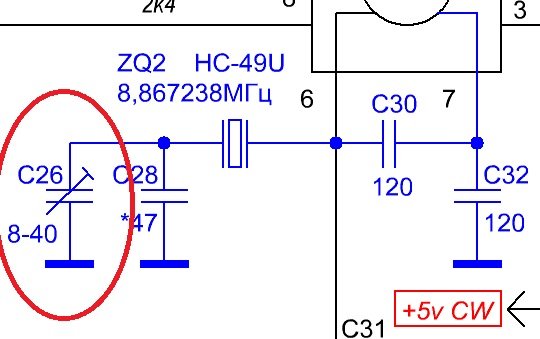

А так как это набор трансивера STEP-II, то значит кварцевый резонатор для опорного генератора при использовании данного кварцевого фильтра уже подобран, соответственно частоту опорного генератора можно выставить подстройкой C26

При правильной настройке на картинке это будет выглядеть примерно так

Желтая полоска - частота настройки опорного генератора.

Как контролировать настройку опорного генератора?

1 - использовать частотомер, но не забываем если мы касаемся щупом прибора какой либо точки схемы, то прибор вносит свои коррективы, может даже и мизерные, но вносит.
2 - использовать рядом стоящий приемник с цифровой шкалой, в данном случае надо будет произвести настройку по нулевым биениям, на словах примерно так - настраиваем приемник на частоту примерно равную 8 865,502 кГц, от высокого тона идем ниже (к более низкому тону) к тишине, если дальше крутим то на приемнике будем слышать нарастание тона по частоте вверх.

Тут выше правильно написали про блох, 0 в 0 настраивать нет необходимости, можно по тембру голоса принимаемого корреспондента подобрать как бы реальное звучание его голоса.

Далее попробуем разобрать связь частоты ГПД/синтезатора и пр....

ul-hant · Сообщение **ul-hant** » 02 мар 2021, 17:35

R0AEK писал(а): ↑
02 мар 2021, 16:01
Стоп ребята, грузим человека. Чтобы, правильно понять алгоритм настройки, надо понимать процесс преобразования частот в трансивере, тем более у коллеги практически нет приборов. Сейчас посмотрю в картинках, что у меня есть.

ul-hant, какие приборы у Вас есть? Есть ли приемник какой нибудь.

P.S. Я сам долго вникал в процесс преобразования!

Из приборов только мультиметр MAS830, на работе выдали

, старый компьютер с Виндовс ХР и 4 телевизора дома... всё!
Вчера скачал SoundCard Oscilloscope, сегодня на работе поставил и ... ничего не смог замерить. Шнуры распаял, из экранированного провода от компьютерного кабеля, с одной стороны джек 3,5мм с другой щуп из авторучки и отдельный с "крокодилом".
Плату завтра смогу сфотографировать, всё на работе.

Alex_1970 · Сообщение **Alex_1970** » 02 мар 2021, 17:50

ul-hant писал(а): ↑
02 мар 2021, 17:35
Из приборов только мультиметр MAS830, на работе выдали , старый компьютер с Виндовс ХР и 4 телевизора дома... всё!
Вчера скачал SoundCard Oscilloscope, сегодня на работе поставил и ... ничего не смог замерить. Шнуры распаял, из экранированного провода от компьютерного кабеля, с одной стороны джек 3,5мм с другой щуп из авторучки и отдельный с "крокодилом".
Плату завтра смогу сфотографировать, всё на работе.

Постом выше Александр уже начал вам описывать порядок действий и сделал нужные расчеты. Именно для этого я и просил вас сделать фото платы: нужно было видеть наклейку на кварцевом фильтре.
Также нужно знать точную частоту опорного кварца. Если она сильно в стороне, то конденсатором С26 можно и не вытянуть.
