Трансивер STEP2 от US5MSQ

R9OFG · Сообщение **R9OFG** » 03 мар 2021, 12:01

А 7200-7400?

R9OFG · Сообщение **R9OFG** » 03 мар 2021, 12:21

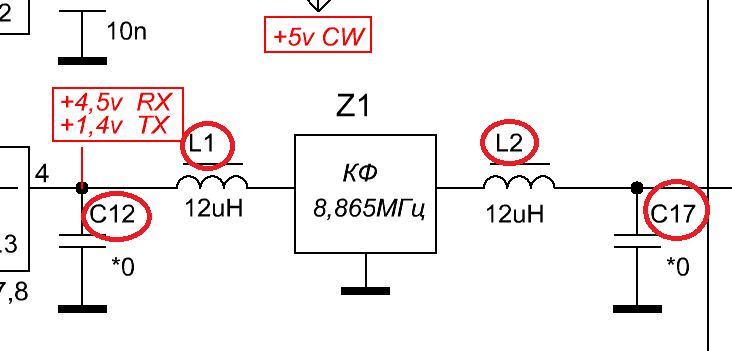

ul-hant, еще вопрос - какие номиналы у Вас на обведенных красным элементах?

ul-hant · Сообщение **ul-hant** » 03 мар 2021, 12:36

R0AEK писал(а): ↑
03 мар 2021, 12:01
А 7200-7400?

У меня диапазон такой 6995.00 - 7205.00 дальше идёт срыв на начало или конец.

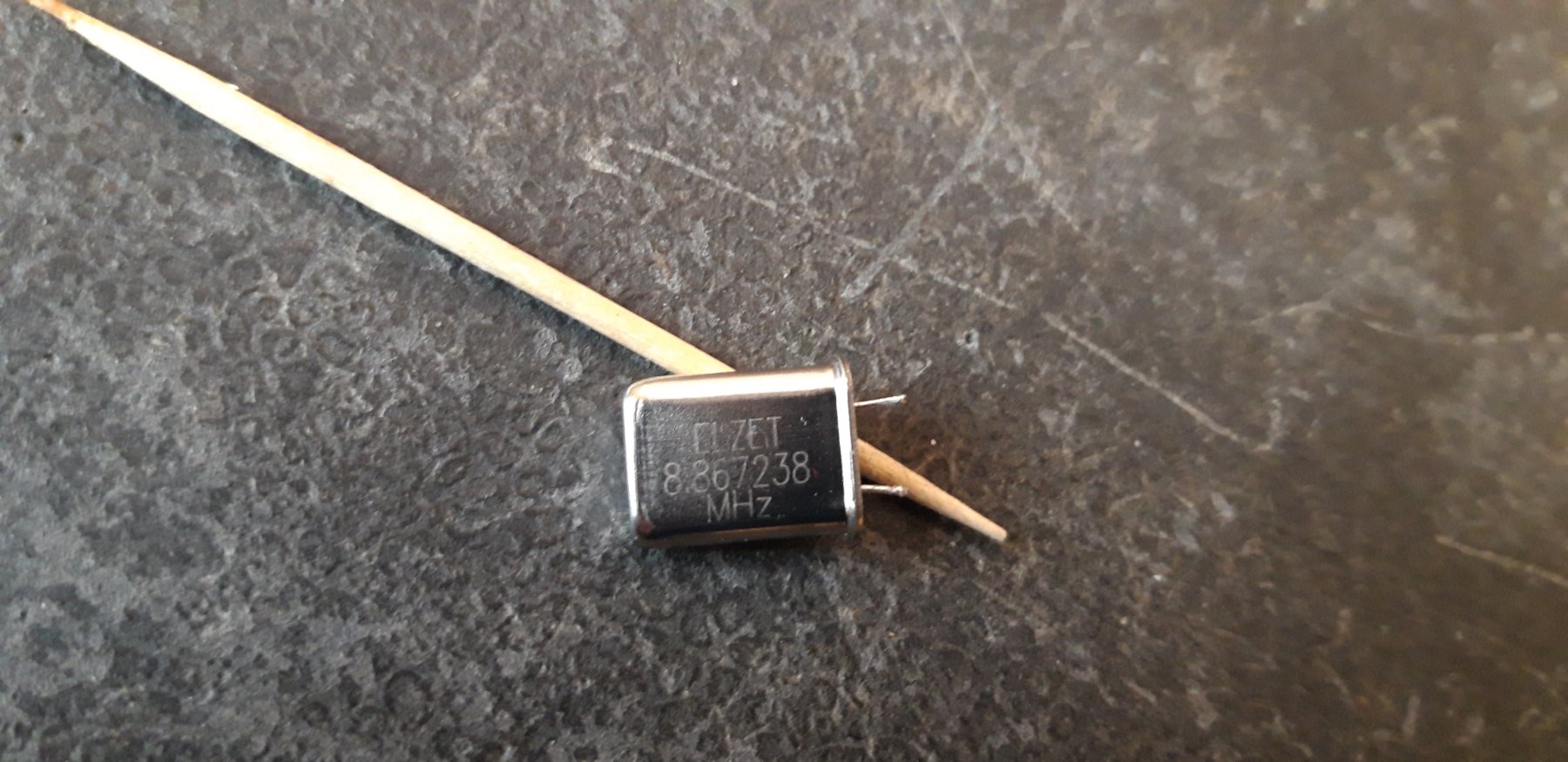

Вот такой кварц стоит в опорнике, сейчас запаиваю всё назад и кондёры и кварц.

R9OFG · Сообщение **R9OFG** » 03 мар 2021, 12:39

ul-hant, не трогайте пока опорник, посмотрите пост выше про номиналы в обвязке КФ

ul-hant · Сообщение **ul-hant** » 03 мар 2021, 12:40

R0AEK писал(а): ↑
03 мар 2021, 12:21
ul-hant, еще вопрос - какие номиналы у Вас на обведенных красным элементах?


С12, С17 у меня нету, пустые места на плате, а дросселя сейчас подниму и промерю(теперь уже есть чем)

ul-hant · Сообщение **ul-hant** » 03 мар 2021, 12:41

С30,32 запаял, кварц пока нет. Сейчас подниму дросселя померю и отпишусь

R9OFG · Сообщение **R9OFG** » 03 мар 2021, 12:43

ul-hant, тогда все логично, вход/выход фильтра не согласован, это одна из причин почему тихо.

Сейчас посчитаем то, что нужно туда поставить....

R9OFG · Сообщение **R9OFG** » 03 мар 2021, 12:49

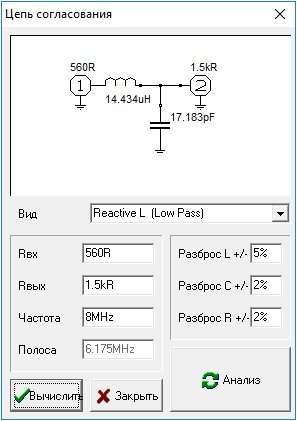

На фильтре написано входное и выходное сопротивление фильтра 560 ом, входное сопротивление SA ~1,5 кОм, вот расчетные номиналы

ul-hant · Сообщение **ul-hant** » 03 мар 2021, 12:50

вот такие оба

ul-hant · Сообщение **ul-hant** » 03 мар 2021, 13:16

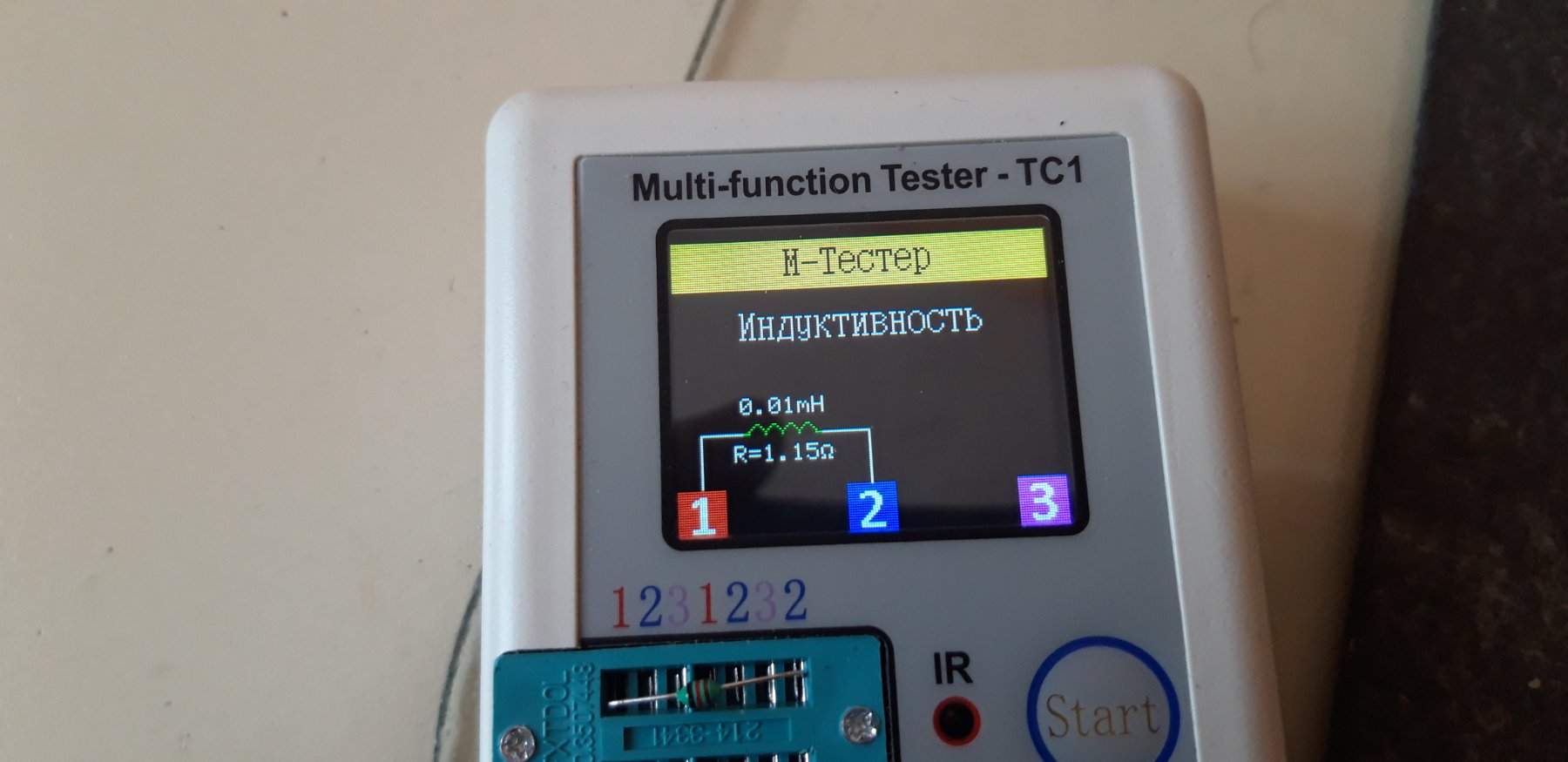

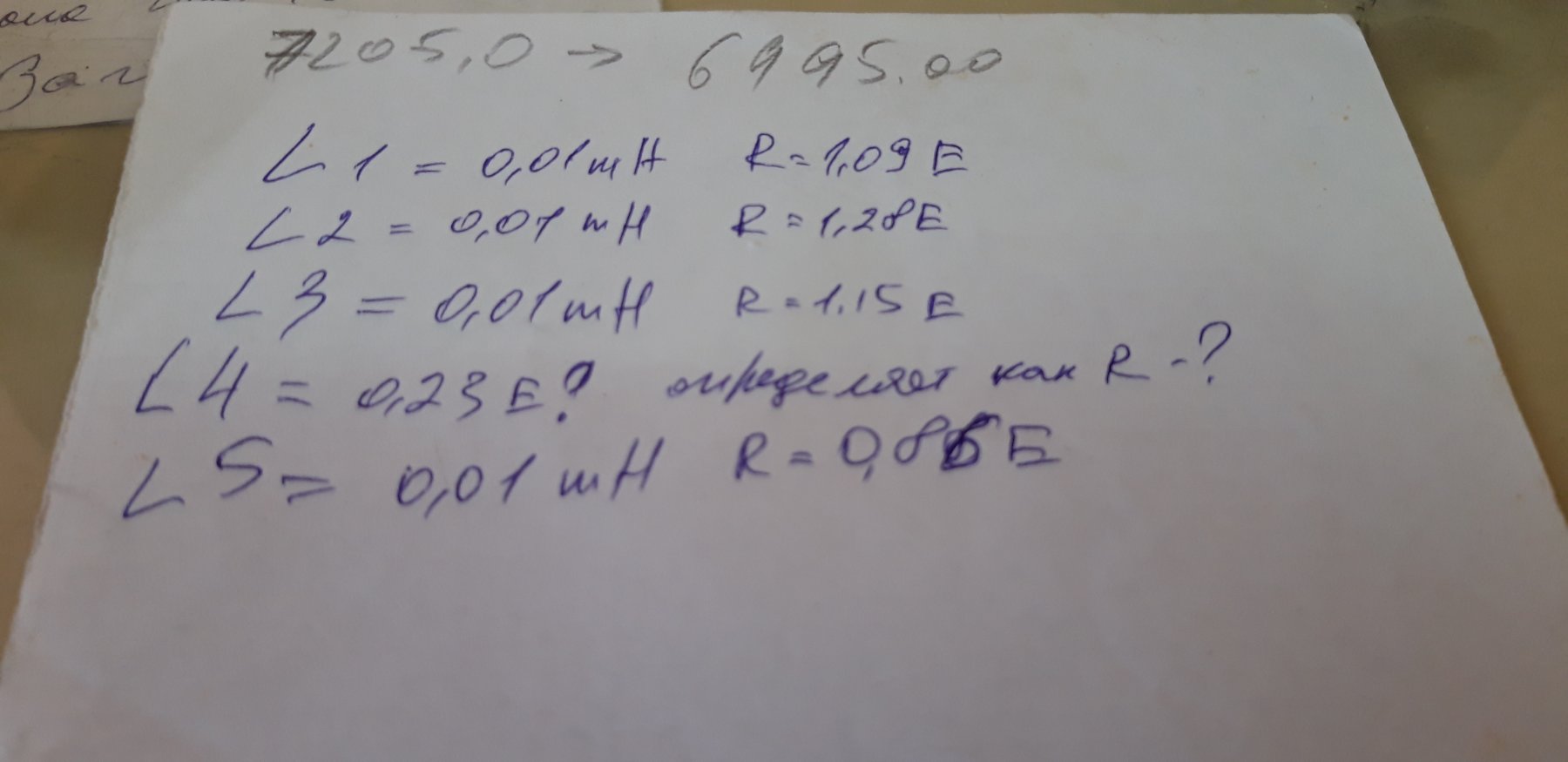

Вот что удалось намерить
