Трансивер STEP2 от US5MSQ

Криворукий

VictorAk писал(а): ↑
11 мар 2021, 21:36
не понял, что за цифры?

Это я так криво герцы с килогерцами считал...

8.865.500 + 2000 = 8.867.500

Криворукий

VictorAk, в общем всё правильно написали. Скорее всего опорник где-то ниже на 2 кГц.
Тем более что в конструкторе СТЕПа, частота последовательного резонанса кварца в опорном генераторе на 2-3 кГц ниже, чем у кварцев в фильтре.
Ну и у себя решил посмотреть/попрактиковать.

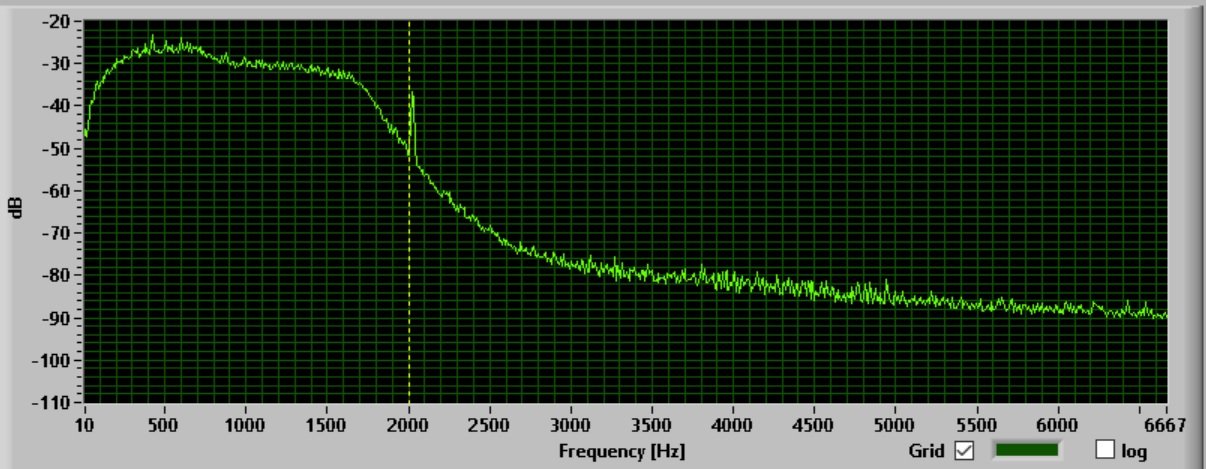

Поднял частоту на 2 кГц выше нижнего ската:

Горб съехал влево.

Alex 1 · Сообщение **Alex 1** » 12 мар 2021, 08:16

Криворукий писал(а): ↑
11 мар 2021, 22:45
Ну и у себя решил посмотреть/попрактиковать.

Этой приблудой на ПК, толком ни чего посмотришь, не для этого она предназначена, но позволяет иметь представление как всё это выглядит приборным методом. Пора уже обзаводиться АЧХ-метром, что позволит именно настраивать частотно зависимые тракты и каскады. Вот простой и дёшёвый АЧХ-метр, доступный в изготовлении даже начинающими ваятелями ... http://dspview.com/viewtopic.php?f=25&t=248 ... тут самый простецкий АЧХ-метр, вернее показометр, там у автора есть и более продвинутые версии, эта версия просто не содержит дефицитных компонентов. Обзаведясь таким приборчиком, пользователю будет доступно уже не относительно а наглядно видно, что происходит в исследуемом тракте ...

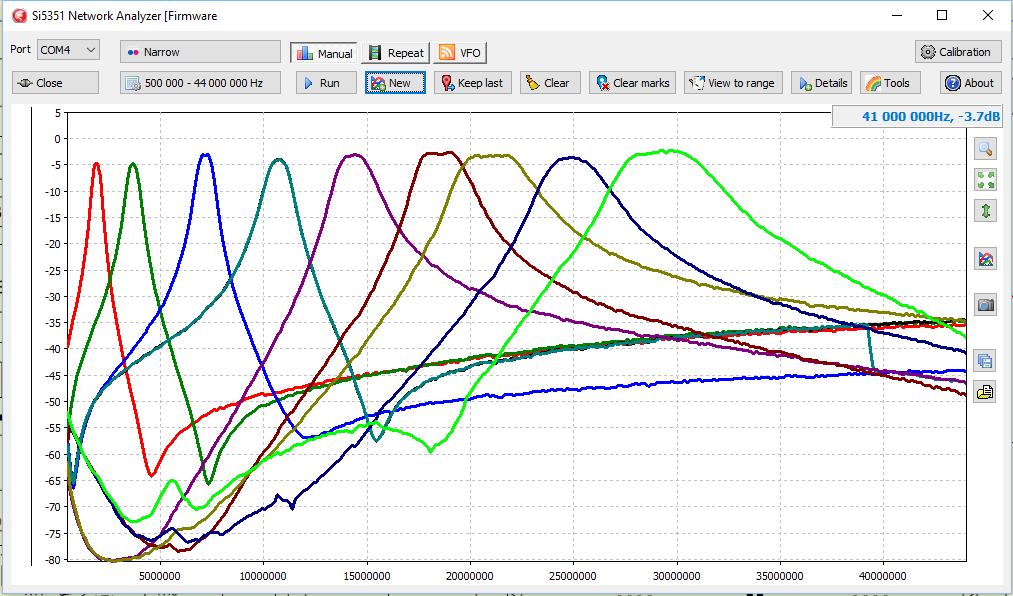

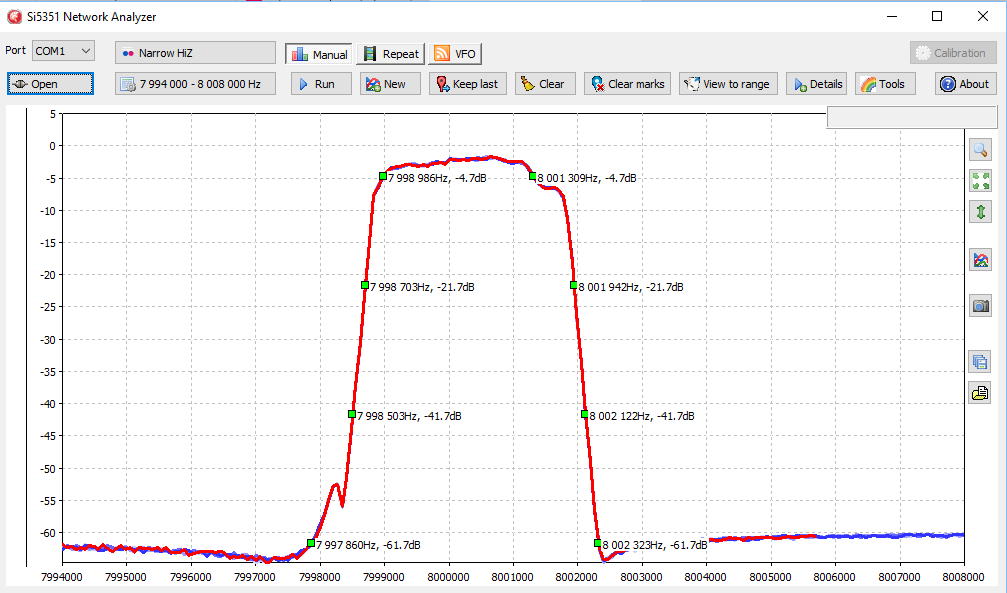

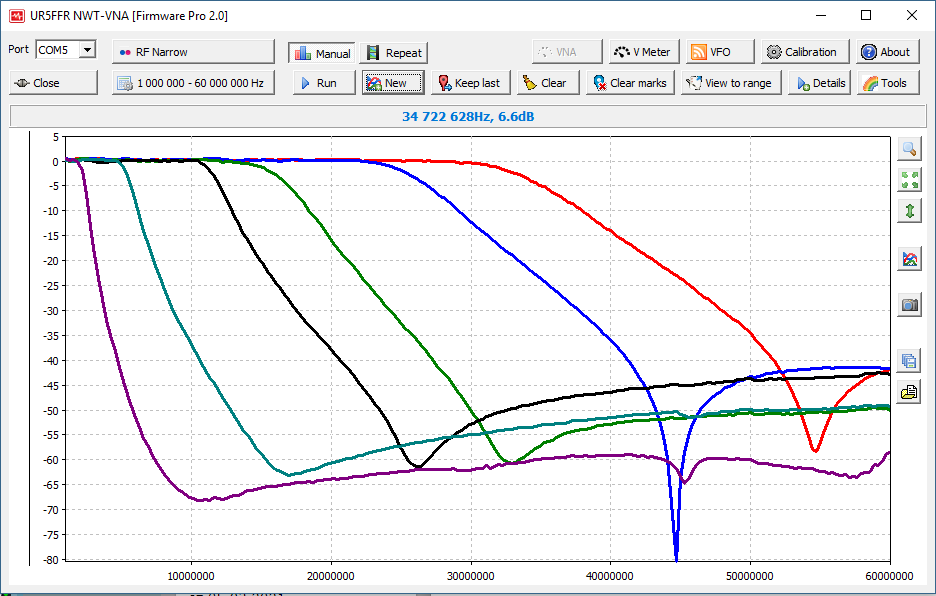

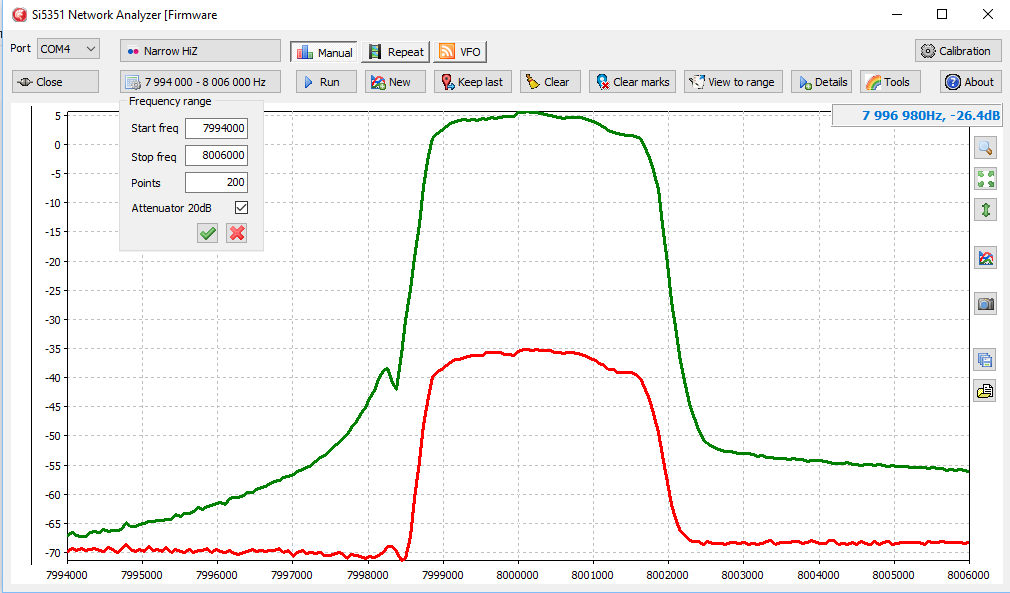

... Это картинки АЧХ каскадов именно СТЕП-II

ul-hant · Сообщение **ul-hant** » 12 мар 2021, 12:20

Не правильно написал, при вращении С26 частота меняется, слышно по динамику и на мониторе. Проверил плату от входа "in" до С12, все напряжения в допуске, проверил на просвет на лампе, соплей не обнаружил.

Alex 1 · Сообщение **Alex 1** » 12 мар 2021, 13:55

Для того что бы убедиться работают ли входные микросхемы 612 и 4053, поменяйте их местами.

ul-hant · Сообщение **ul-hant** » 12 мар 2021, 15:15

Alex 1 писал(а): ↑
12 мар 2021, 13:55
Для того что бы убедиться работают ли входные микросхемы 612 и 4053, поменяйте их местами.

Я об этом думал, даже вынимал из панельки DD1, прозванивал "кроватку".
Теперь только в понедельник

Фсё на работе.
PS. Где еще кроме чипдипа можно заказывать р/детали(алиэкспресс не предлагать)? И ещё, наверняка кто то уже собрал до конца трансивер, кто какой УМ ставил? Чтобы на основных диапазонах выдавал стабильную мощность. Хотел на 2х RD16 заказать у Вячеслава, но у него проблема с BFG519, пока не продаёт.

Alex 1 · Сообщение **Alex 1** » 12 мар 2021, 19:29

ul-hant писал(а): ↑
12 мар 2021, 15:15
(алиэкспресс не предлагать)?

Гы-гы! Эт чё так то? У меня фсё с али, пока Бох миловал! ЧипДип, сам с тех мест питается! Только ценой от 3 раз, до 10 раз больше, ну тут принцип "степени стеснительности" продавана.

ul-hant · Сообщение **ul-hant** » 12 мар 2021, 19:52

Alex 1 писал(а): ↑
12 мар 2021, 19:29
Гы-гы! Эт чё так то? У меня фсё с али, пока Бох миловал! ЧипДип, сам с тех мест питается! Только ценой от 3 раз, до 10 раз больше, ну тут принцип "степени стеснительности" продавана.

Да барахла много шлют, под видом оригиналов, да и доставка больше месяца. Заказывал Пауэр банк Ксяоми на 27000мАч, под 2,5т.р. прислали... быстро заряжается, быстро разряжается. Разобрал, 8 "пальцев" 18650, один припаян, а 7 нет, припаял остальные, поставил на работе на зарядку на выходные. В понедельник приезжаю, меряю мультиком, 7 пальцев "пустые". Клещами разрезал, внутри песок насыпан. Открыл спор, деньги не вернули.

ul-hant · Сообщение **ul-hant** » 13 мар 2021, 10:57

Alex 1 писал(а): ↑
12 мар 2021, 13:55
Для того что бы убедиться работают ли входные микросхемы 612 и 4053, поменяйте их местами.

Микросхемы NE612N, вместо N612AN и CD74HC4053E вместо 74HC4053 подойдут, других в чипдипе нет?

Alex 1 · Сообщение **Alex 1** » 13 мар 2021, 12:12

Прежде чем заказывать, вы местами имеющиеся поменяйте, убедитесь что микросхемы рабочие или не рабочие.
