Аматор с кварцевым фильтром

greck395 · Сообщение **greck395** » 23 авг 2021, 04:10

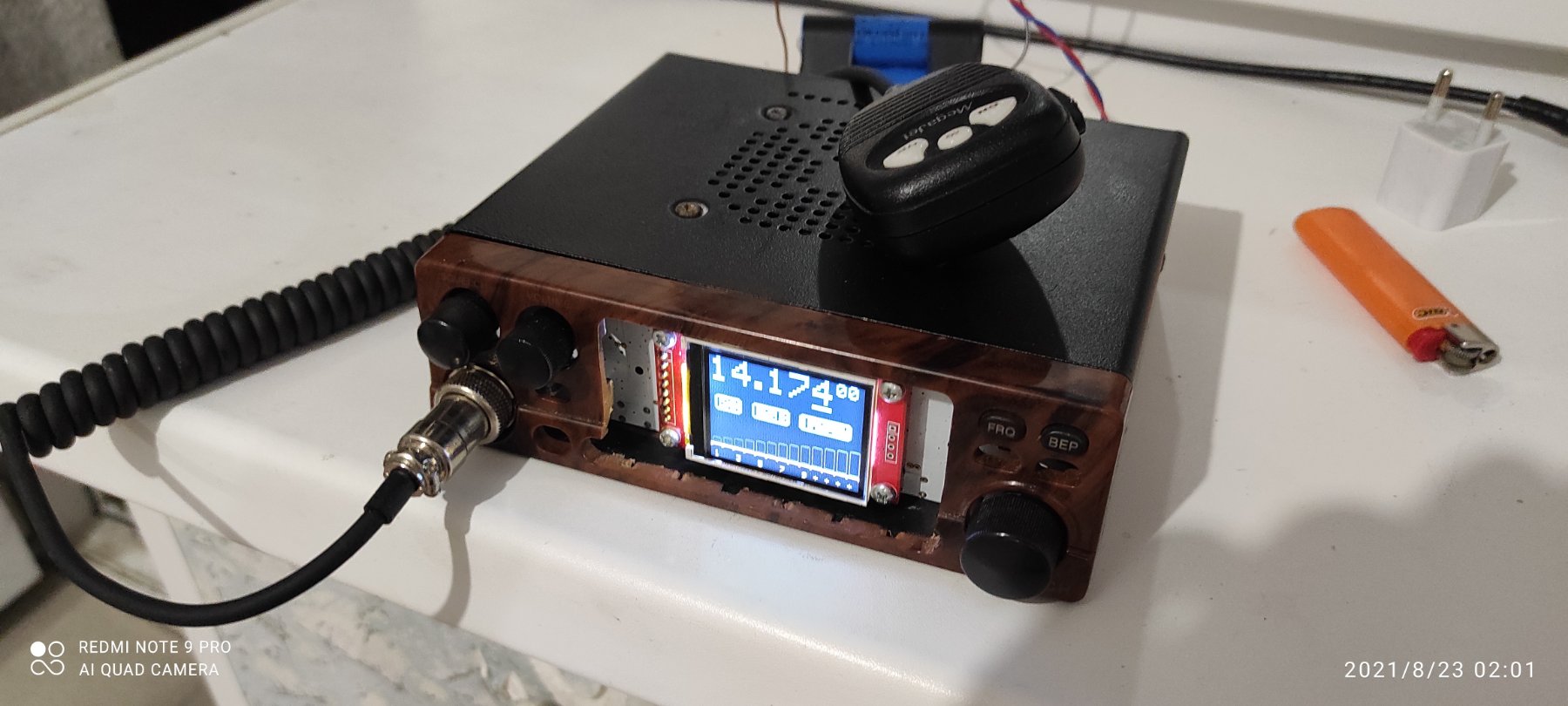

Совсем не много осталось до завершения.

SerSerg · Сообщение **SerSerg** » 04 дек 2021, 21:19

Скажите пожалуйста, как правильно настроить ПЧ для кварцевого фильтра. Средняя частота 8192МГц, в коде синтезатора есть три строчки частота ПЧ, частота для LSB и частота для USB. Если забиваю значения как в посте ранее (все три одинаково) приема нет.

Криворукий

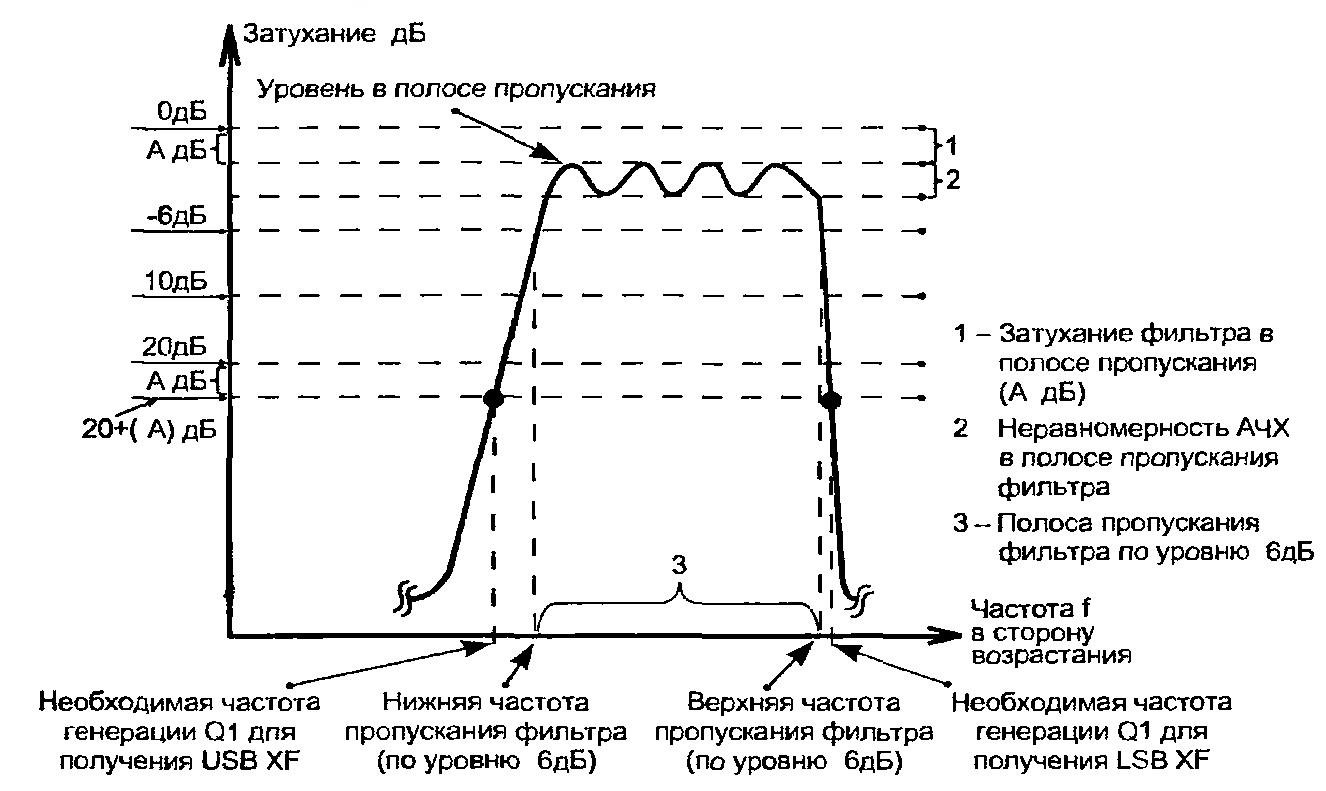

Настраивайте как на этой картинке, и будет приём!

SerSerg · Сообщение **SerSerg** » 04 дек 2021, 23:58

Спасибо! Для тех, кто первый раз собирает на кыарцевом фильтре будет очень полезно.
Но на том синтезаторе с цветным дисплеем, который Володя для Аматора использовал, частота сильно не совпадает. Подстройка частоты кварца проблему не решает. Буду искать кто сможет код подправить.

Криворукий

SerSerg, программу для синтезатора на форум загрузите, чтобы можно было понимать, что там в ПЧ прописали. Так же о КФ информации 0, подробнее напишите его характеристики.

greck · Сообщение **greck** » 05 дек 2021, 03:57

SerSerg писал(а): ↑
04 дек 2021, 23:58
Буду искать кто сможет код подправить.

Настраивайте на нижний скат и USB и LSB минус 200-300 герц, и все это на одну частоту.
А вообще я помучался с подгонкой частоты, но выставил нормально, вот что получилось у меня.

Код: Выделить всё

#define IFFreq          799836
#define IFFreqCLK2LSB   799836
#define IFFreqCLK2USB   799836

И на этом синтезаторе это работает правильно.

SerSerg · Сообщение **SerSerg** » 06 дек 2021, 12:16

Криворукий писал(а): ↑
05 дек 2021, 00:32
SerSerg, программу для синтезатора на форум загрузите, чтобы можно было понимать, что там в ПЧ прописали. Так же о КФ информации 0, подробнее напишите его характеристики.

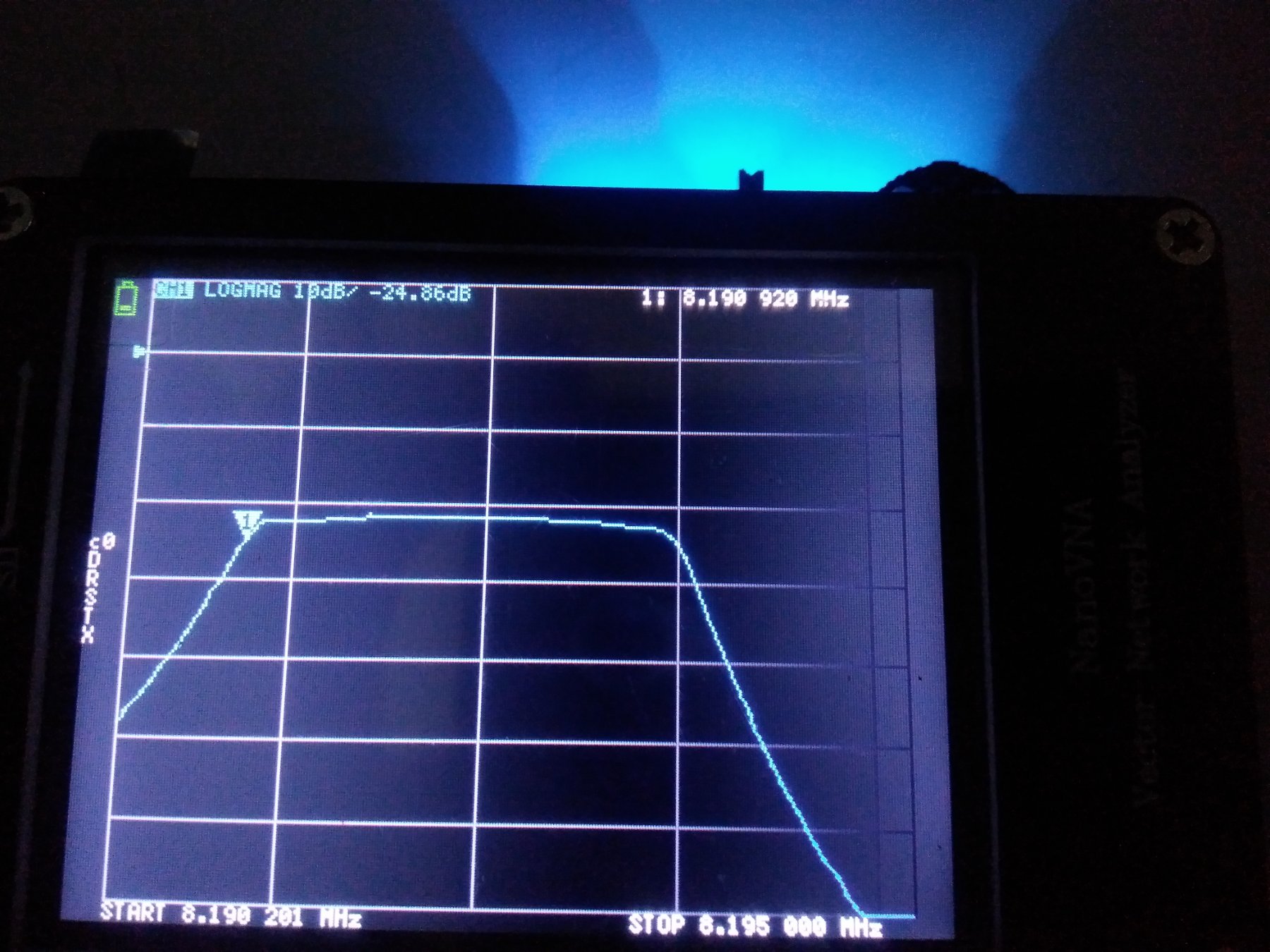

QER фильтр 8-ми кристальный.
Вообщем все три строчки прописываю по нижнему скату и -200Гц...

greck · Сообщение **greck** » 06 дек 2021, 18:50

Я пробовал по разному прописывать, но самый хороший результат был как я написал постом выше.
В принципе всё работает правильно и USB и LSB при переключении диапазонов всё соответствует.
Я настроил свой SDR приёмник по маякам и потом настроил аматор.
Частоты при переключении диапазонов стоят чётко, с точностью десяток герц.
Главное при измерении кварца на сишке 5351 мерять по без контактному методу, я мерял SDR приёмником.

Криворукий

SerSerg писал(а): ↑
06 дек 2021, 12:16
все три строчки прописываю по нижнему скату и -200Гц...

Приём появился?

Как я понял (по настройке greck), у синтезатора раскладка: на нижних диапазонах VFO - BFO, на верхних VFO + BFO.
После прошивки хорошо бы проверить частоту на выходе синтезатора с помощью частотомера или приёмника.

SerSerg · Сообщение **SerSerg** » 07 дек 2021, 06:15

Криворукий писал(а): ↑
06 дек 2021, 19:58

Приём появился?

На 80-ке слышал пару станций, на 40-ке телеграф. Думаю, что уже что-то есть. Но видимо где-то ошибка в монтаже или еще что, ну очень слабо слышно. Я правда без ДПФ слушал, но судя по видеороликам и без него должно что-то слышно быть. Еще пока нет SA612(в дороге) собрал на К174ХА2.
Вообщем прогресс есть, не зря сидел до половины первого ночи)
