SSB-передатчик

[ru0aog]

изоляторы на АДУМ

не знаю, что это такое.
Ссылочку бы сюда...
Хотел обычным накальным трансом разделить (две обмотки по 6,3 В), да они все то ли на даче, то ли в гараже...
В любом случае, надо что-то получше, чем генератор на звуковухе.

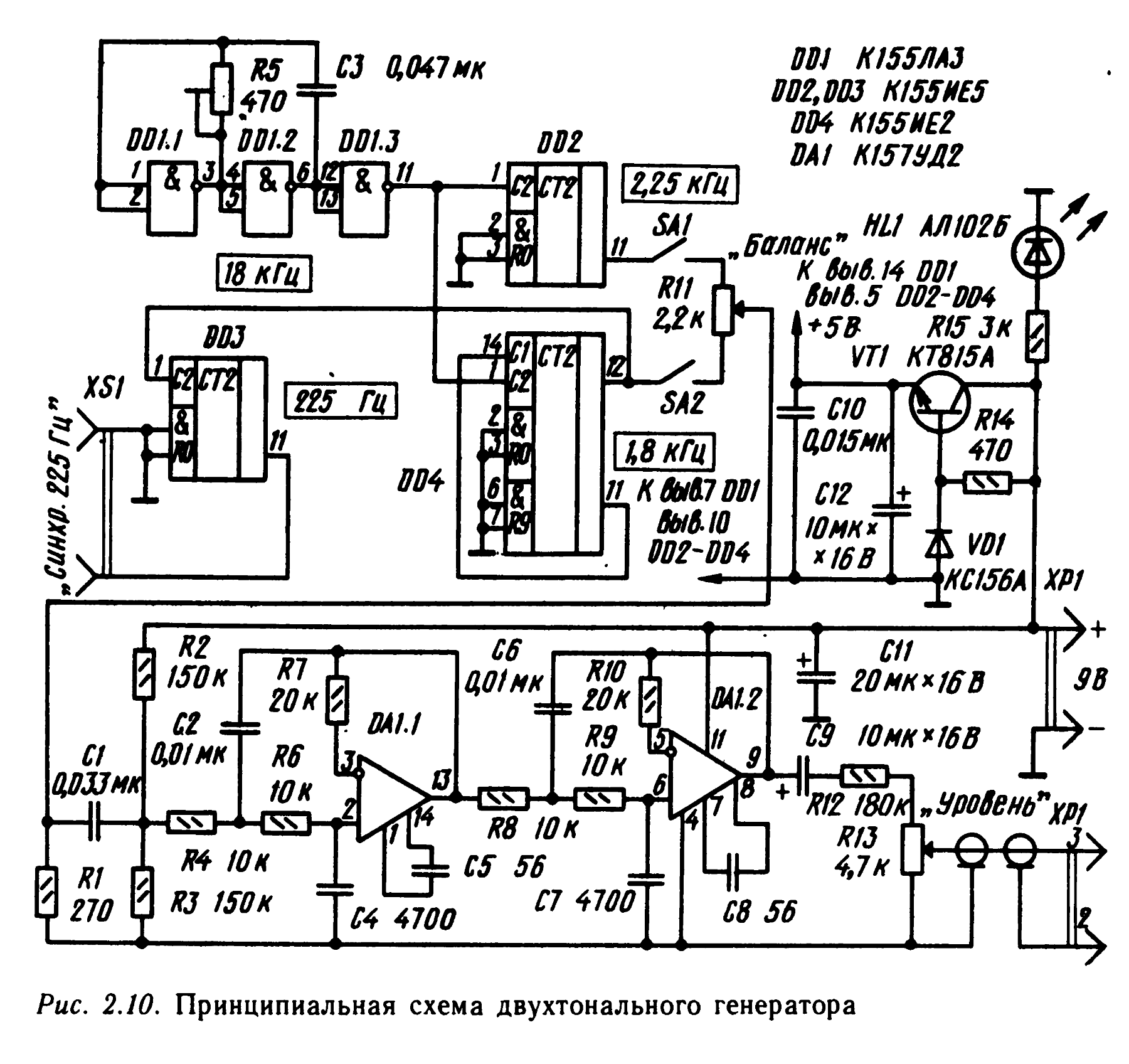

Повторю опять Скрыпника
Только вот аттенюатор надо бы ещё забахать.

[alexander12]

https://aliexpress.ru/item/1005003449461112.html

Типа такого (первая ссылка попавшаяся на али)

Точнее типа такого:

https://aliexpress.ru/item/1005001667220964.html

[ru0aog]

типа такого

У-у-у, так это ж изолятор USB-порта.
Зачем он мне? Да ещё и за 900 рублей

Я думал, что-то подобное забацать и от батарейки питать

Тут хорошо тем, что есть внешняя синхронизация.

[alexander12]

У-у-у, так это ж изолятор USB-порта.
Зачем он мне? Да ещё и за 900 рублей

Я думал, что-то подобное забацать и от батарейки питать
Тут хорошо тем, что есть внешняя синхронизация.

Ты же писал про проблему что твой цифровой ослик очень страдает помехами от подсоединения к ПК и по этой причине вынужден использовать аналоговый?

[ru0aog]

в целом ваши страдания от того что в качестве полосового фильтра вы ЭМФ и низкую ПЧ выбрали

Да какие ж это страдания? Удовольствие одно

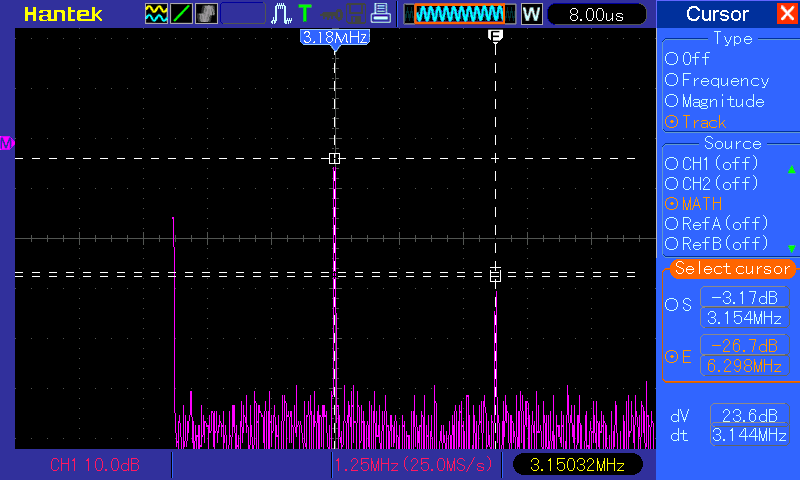

Меня смущает в этом меандре именно то, что нету чётко выраженного основного тона гетеродина.
Ключи открываются и с частотой 3150 кГц, и 6300 и 9450 кГц. А ещё может приоткрываться на близких к этим частотах...
Синус он хотя бы один тон выдаёт.
Поставлю его смещением посередине, может и так хватит, без буферного усилителя.

[ru0aog]

страдает помехами от подсоединения к ПК

Страдает, но не ослик.
Попа в том, что и комп и ослик имеют заземляющий контакт в вилке.
И корпус ослика тоже соединён с этим контактом. И корпус компа.
Выходит, что существует гальваническая связь между общим осла и генератора на звуковухе. И общий этот посажен на среднюю точку сети, образованную конденсаторами сетевого фильтра. Ибо хорошего заземления в хрущёвке нет.
И вся эта прелесть прёт на микрофонный вход.

Я просто хотел трансом отвязать выход звуковой карты

[ru0aog]

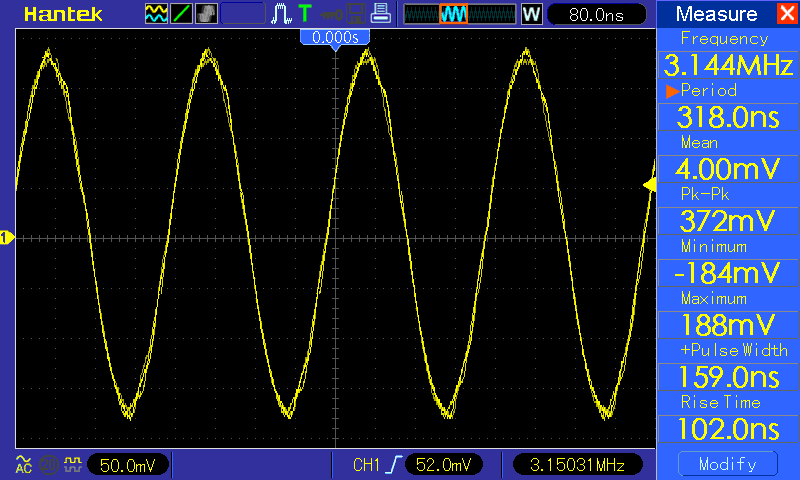

Что же генерирует второй гетеродин в режиме синуса?
А вот что

размах 350 мВ. Этого явно не хватит для управления 4053.

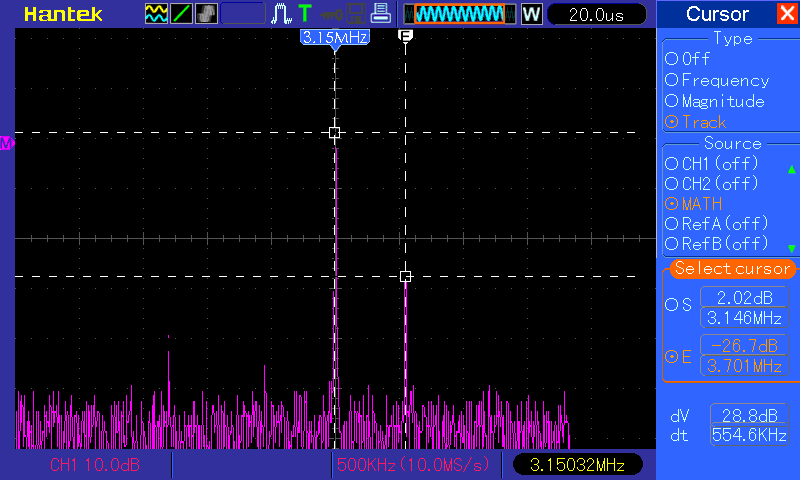

Рядом с основным тоном совсем немного шума -60 дБ

Зато в стороне присутствуют "палки" с уровнем -26 дБ на 1,85 МГц и 21,85 МГц (не вошла в экран)

Думается, что это более-менее приемлемо

[ru0aog]

Так, по даташиту 4053, максимальный уровень лог 0 = 1,8 В, минимальный лог 1 = 4,2 В, при питании от +6 В.
У меня питание +8 В.
Значит, надо на управляющие входы подать половину питания, и сделать размах сигнала гетеродина 3,5...4,0 В.

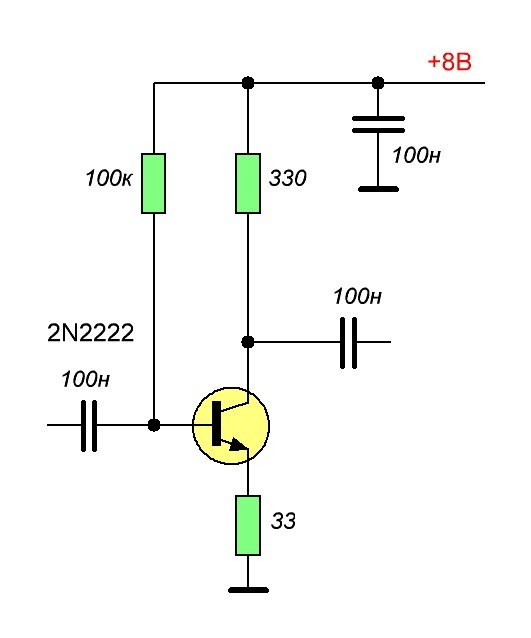

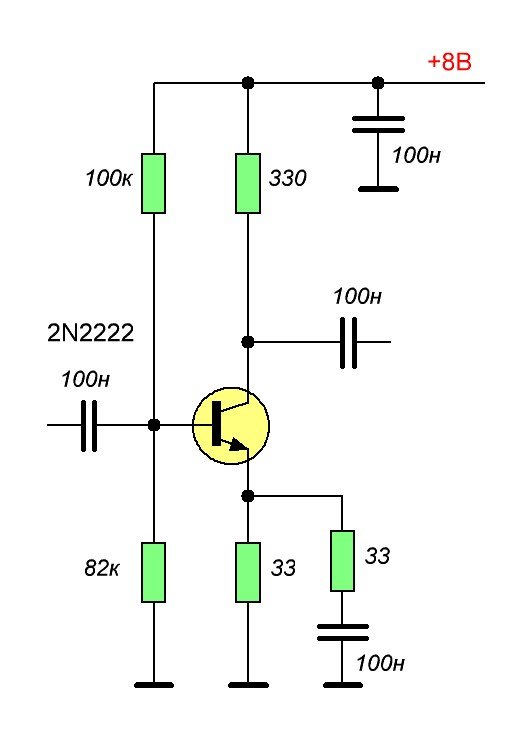

Придётся поставить буферный каскад типа такого

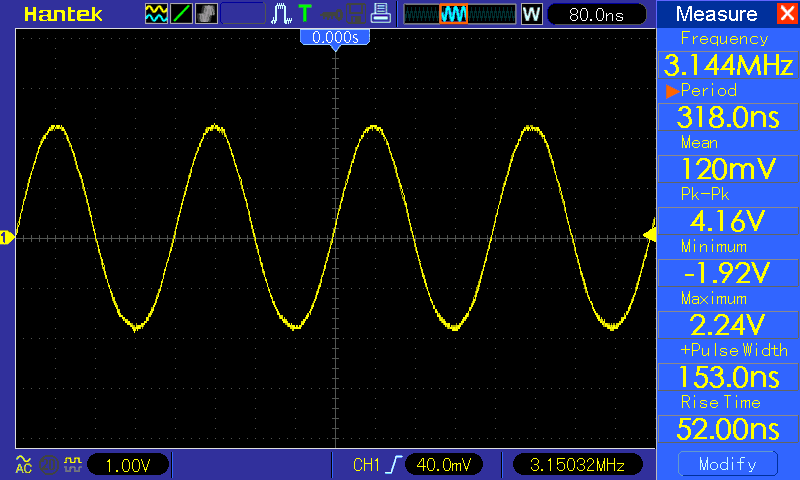

В итоге подгонял усиление и вышло как-то так

[ru0aog]

Странно, смотрю сигнал

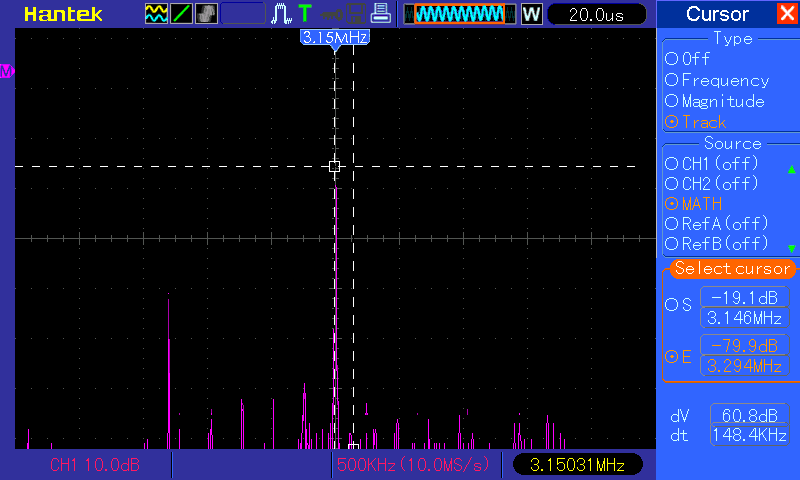

смотрю спектр, а там палка уже справа

и если переключить полосу, то палка приблизится

с другой стороны, это не профессиональный прибор
и спектроанализатор тут присутствует постольку-поскольку...

Но в любом случае, должно получиться лучше, чем было.

[ru0aog]

Что получилось?
Похоже, я замучил осла своими измерениями В результате он сам перегрузился и довольно сильно нагрелся в области входных разъёмов.

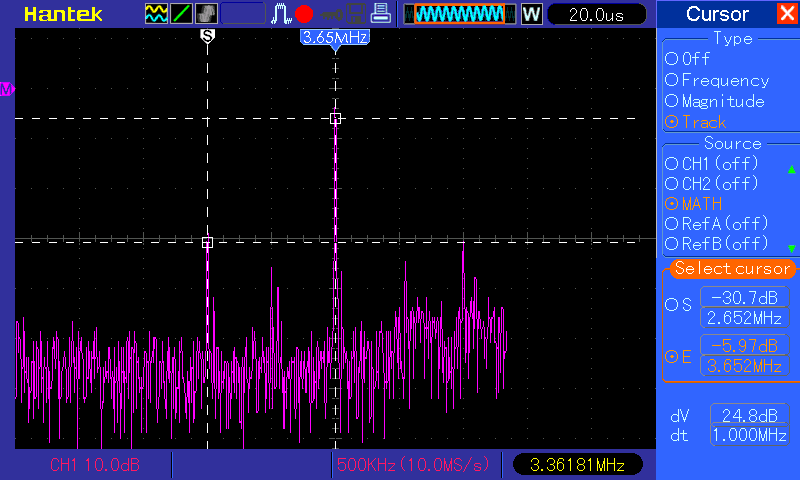

После перезагрузки на спектрограмме появилась подавленная несущая и зеркальный канал с уровнем -25 дБ

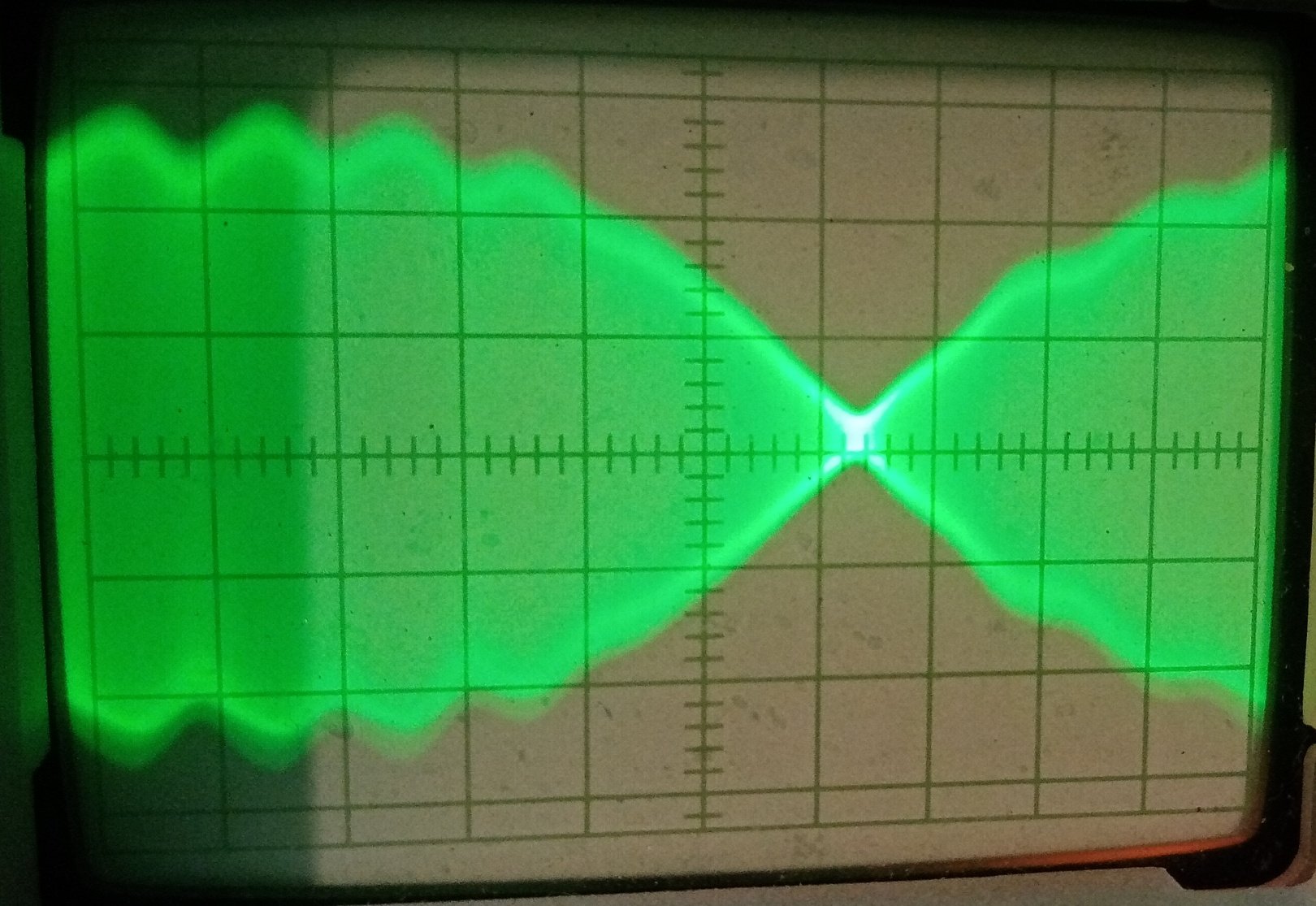

Осцилограмма уже выглядит почти как нормальная
С волнушкой на огибающей я думаю разберусь, когда будет развязка схемы от компа
