Трансивер STEP2 от US5MSQ

Vlad1953 · Сообщение **Vlad1953** » 16 мар 2021, 20:11

Даже не обязательно антенной, просто отверткой по входам нч и до первого сместителя. НЧ сигнал должен проходить.

Alex 1 · Сообщение **Alex 1** » 16 мар 2021, 20:13

ul-hant писал(а): ↑
16 мар 2021, 09:36

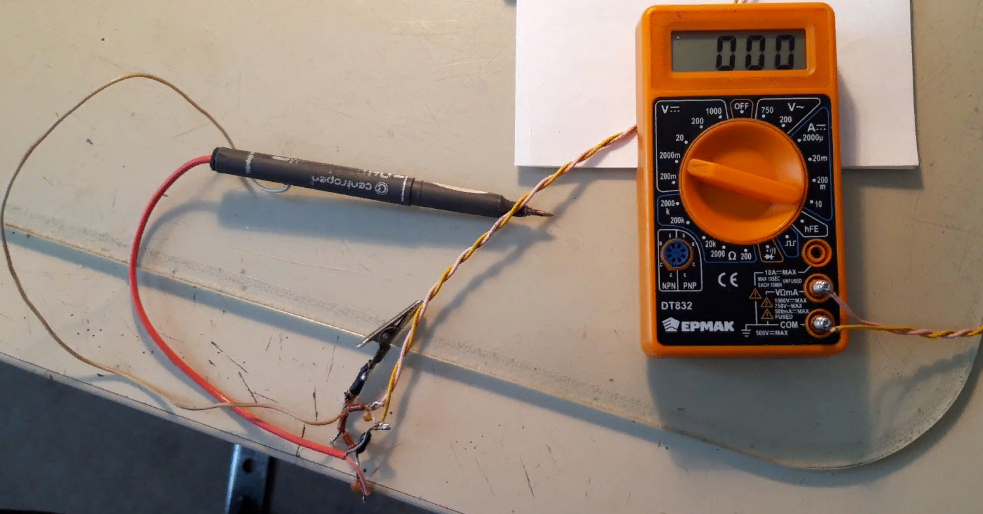

Собрал ВЧ пробник из темы US5MSQ на Д311

Вы нас не путайте

, это не ВЧ пробник, это аля-улю гони гусей

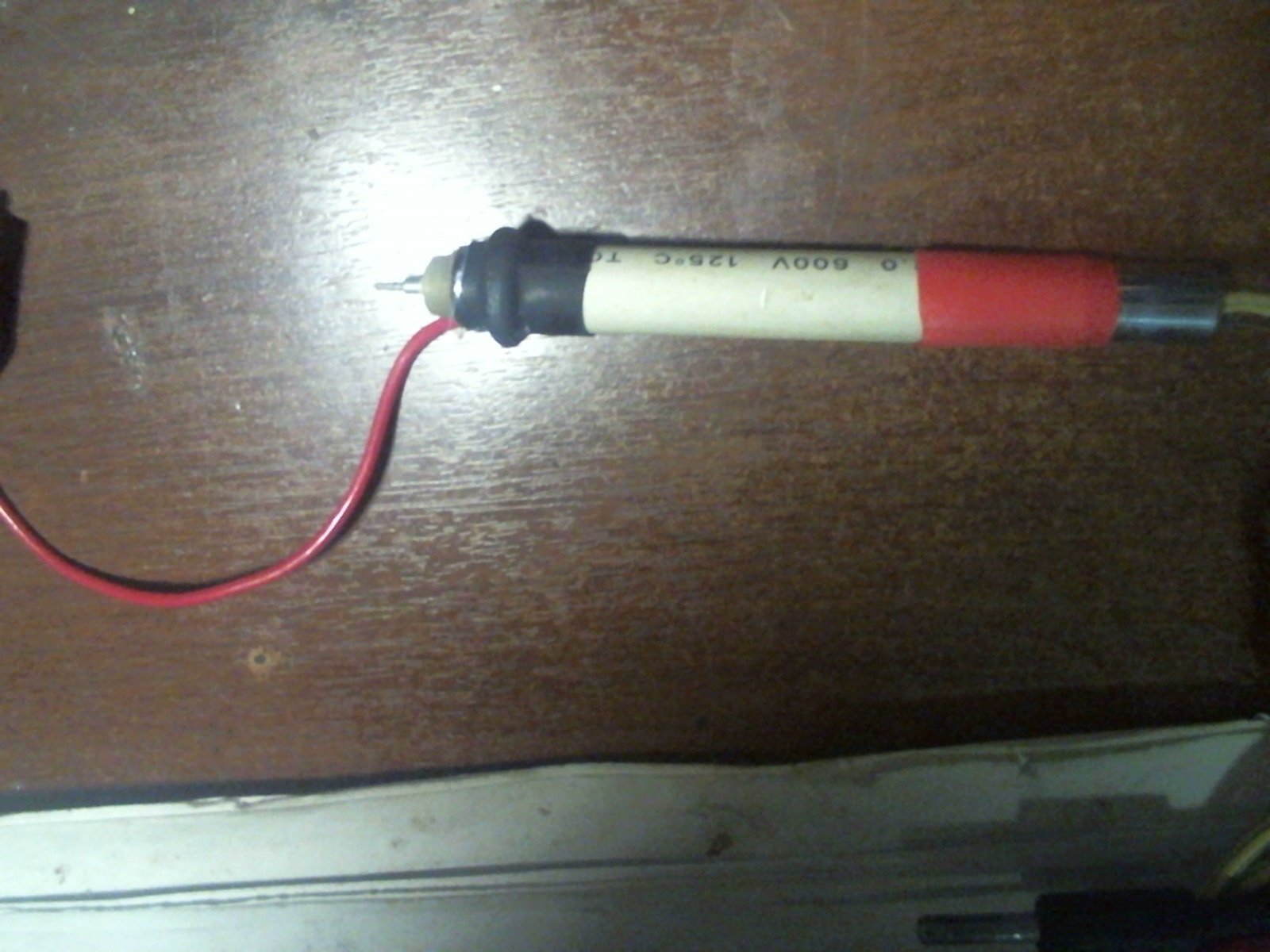

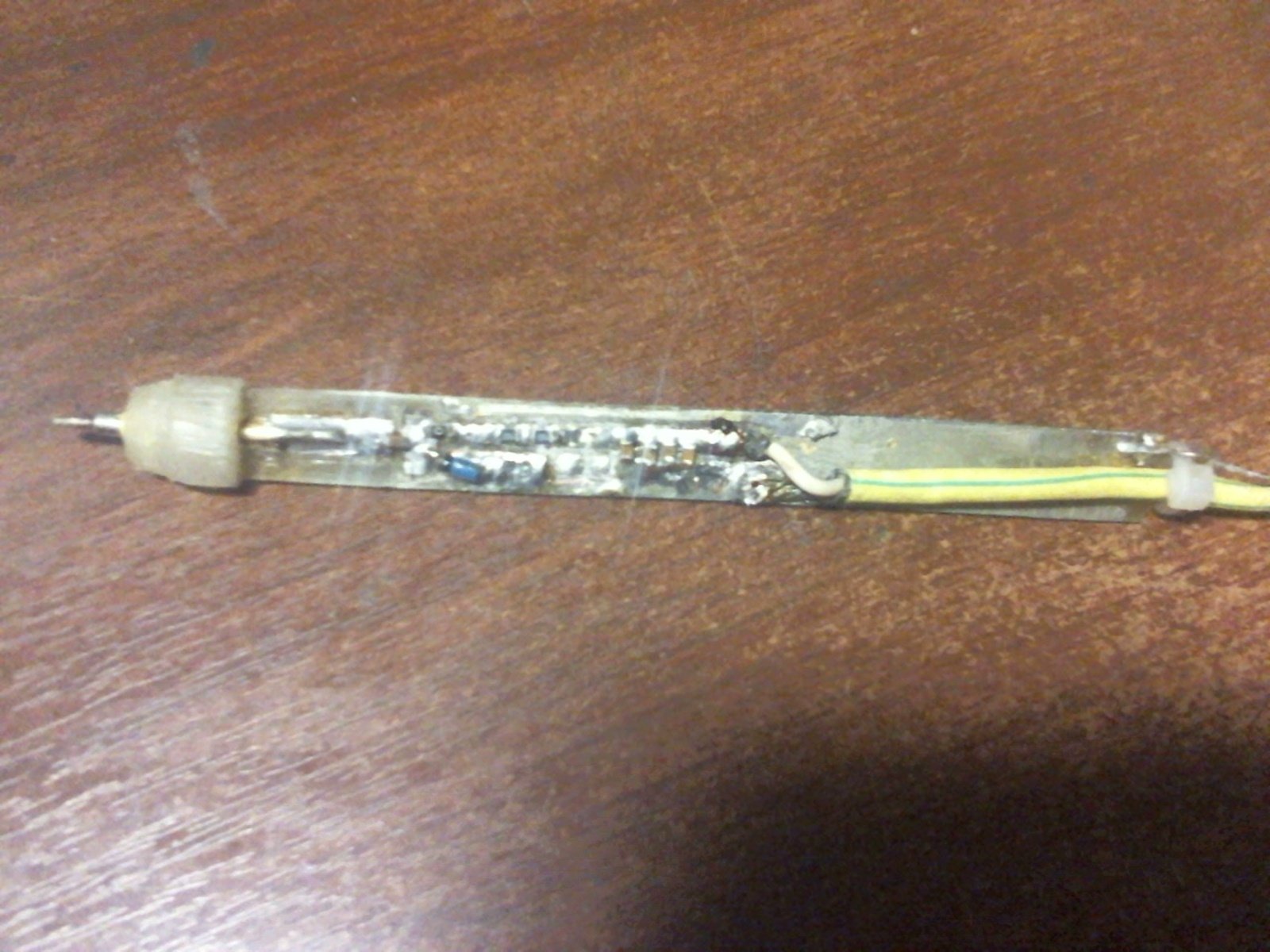

Вот ВЧ пробник ..

..

.. именно так и ни как иначе, а то что показали вы, этим можно на измерять чего угодно.

Alex_1970 · Сообщение **Alex_1970** » 16 мар 2021, 21:37

Alex 1 писал(а): ↑
16 мар 2021, 20:13
Вы нас не путайте , это не ВЧ пробник, это аля-улю гони гусейВЧ.png
Вот ВЧ пробник .. Picture 397.jpg .. Picture 396.jpg .. именно так и ни как иначе, а то что показали вы, этим можно на измерять чего угодно.

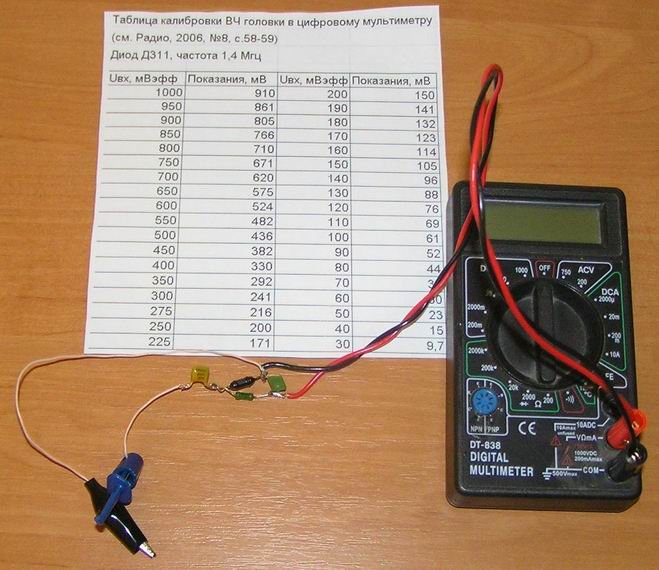

как ни странно, но именно такого вида и исполнения ВЧ пробника предлагает\рекламирует Сергей Беленецкий US5MSQ (см. вложение из его форума)

[attachment=0]

Alex 1 · Сообщение **Alex 1** » 16 мар 2021, 21:50

Чёт я не нашёл у него такого

Alex_1970 · Сообщение **Alex_1970** » 16 мар 2021, 21:54

Alex 1 писал(а): ↑
16 мар 2021, 21:50
Чёт я не нашёл у него такого

https://us5msq.com.ua/forum/viewtopic.php?f=23&t=125

Alex_1970 · Сообщение **Alex_1970** » 16 мар 2021, 22:31

ul-hant писал(а): ↑
16 мар 2021, 09:36
Собрал ВЧ пробник из темы US5MSQ на Д311 и стал проверять по мануалу, выв.6 DA1 330-354мВ(а после примерно 2х минутного прогрева - 530 мВ) шкала 2000мВ. Выв.6 DA2 (шкала 200мВ) - 125-128мВ(должно быть 0,7-1,5В)
PS. Достала меня уже эта плата. Неужели у всех она запускалась сразу? Не поверю...

ВЧ пробник лучше будет изготовить как показано в приложенной статье.

ВЧ ВОЛЬТМЕТР ИЗ ЦИФРОВОГО МУЛЬТИМЕТРА DT700D.docx: (810.13 КБ) 355 скачиваний

Криворукий

ul-hant писал(а): ↑
16 мар 2021, 09:36
выв.6 DA1 330-354мВ(а после примерно 2х минутного прогрева - 530 мВ) шкала 2000мВ. Выв.6 DA2 (шкала 200мВ) - 125-128мВ(должно быть 0,7-1,5В)

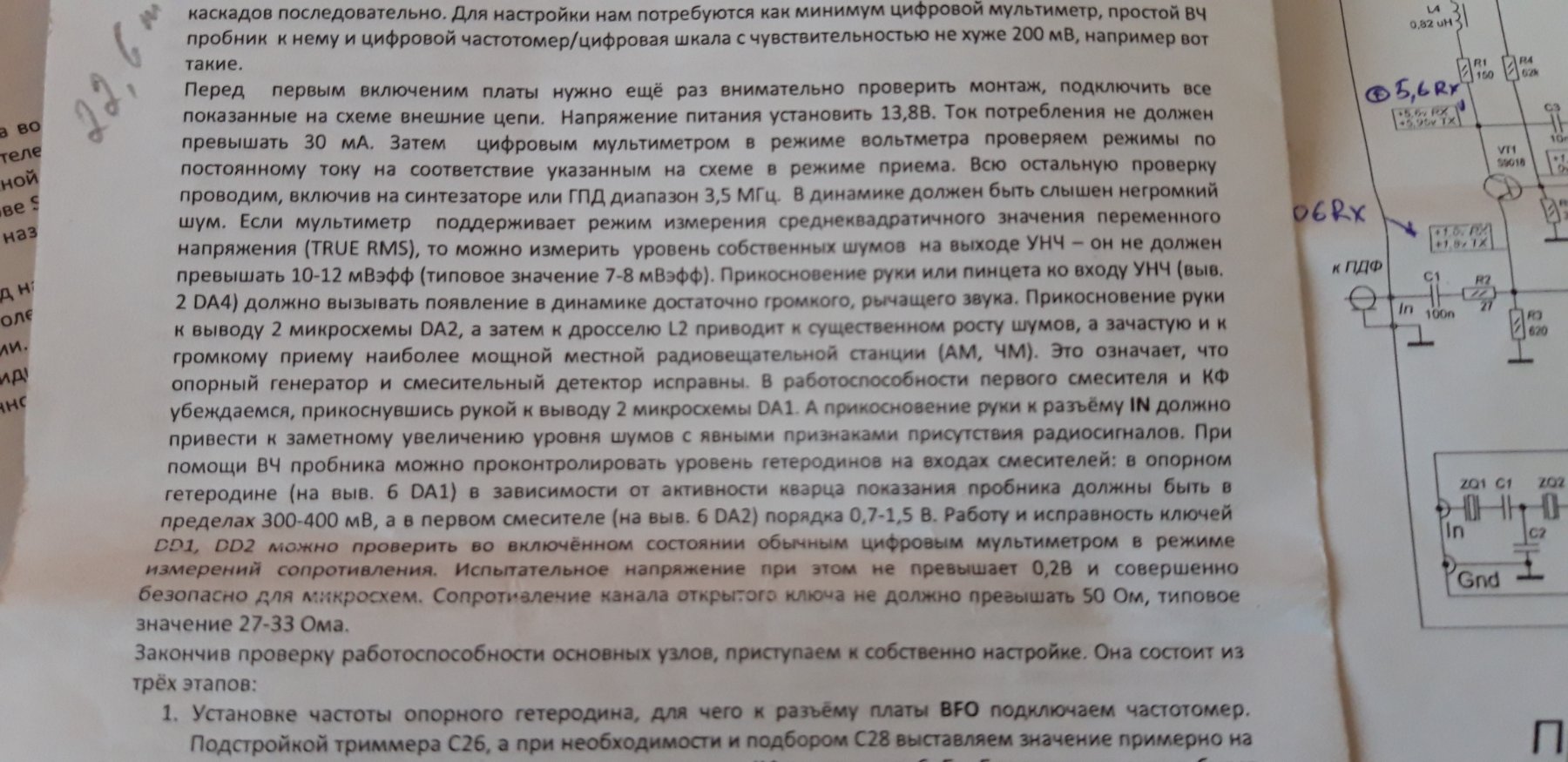

Не правильно. Из описания:
0,7-1,5В - в режиме СW при нажатом ключе на эмиттере VT4.
DA1 (6 вывод) = 200-300 мВ, DA2 (6 вывод) = 250-500 мВ.
Если напряжения на SA612 по схеме сходятся и ВЧ пробник показывает, то SA скорее всего исправны.

ul-hant · Сообщение **ul-hant** » 18 мар 2021, 03:39

Криворукий писал(а): ↑
17 мар 2021, 22:53

Не правильно. Из описания:
0,7-1,5В - в режиме СW при нажатом ключе на эмиттере VT4.
DA1 (6 вывод) = 200-300 мВ, DA2 (6 вывод) = 250-500 мВ.
Если напряжения на SA612 по схеме сходятся и ВЧ пробник показывает, то SA скорее всего исправны.

Так было написано в прилагаемой инструкции от Вячеслава, я уже посмотрел как правильно должно быть у US5MSQ. Частотомер еше не пришёл, сегодня переделаю ВЧ пробник. Касаясь отверткой по точкам из мануала даёт генерацию, вот только на вх.УНЧ сначала гул не большой, а потом он спадает.
Все напряжения по RX совпадают по схеме, TX не пробовал.

ul-hant · Сообщение **ul-hant** » 18 мар 2021, 10:37

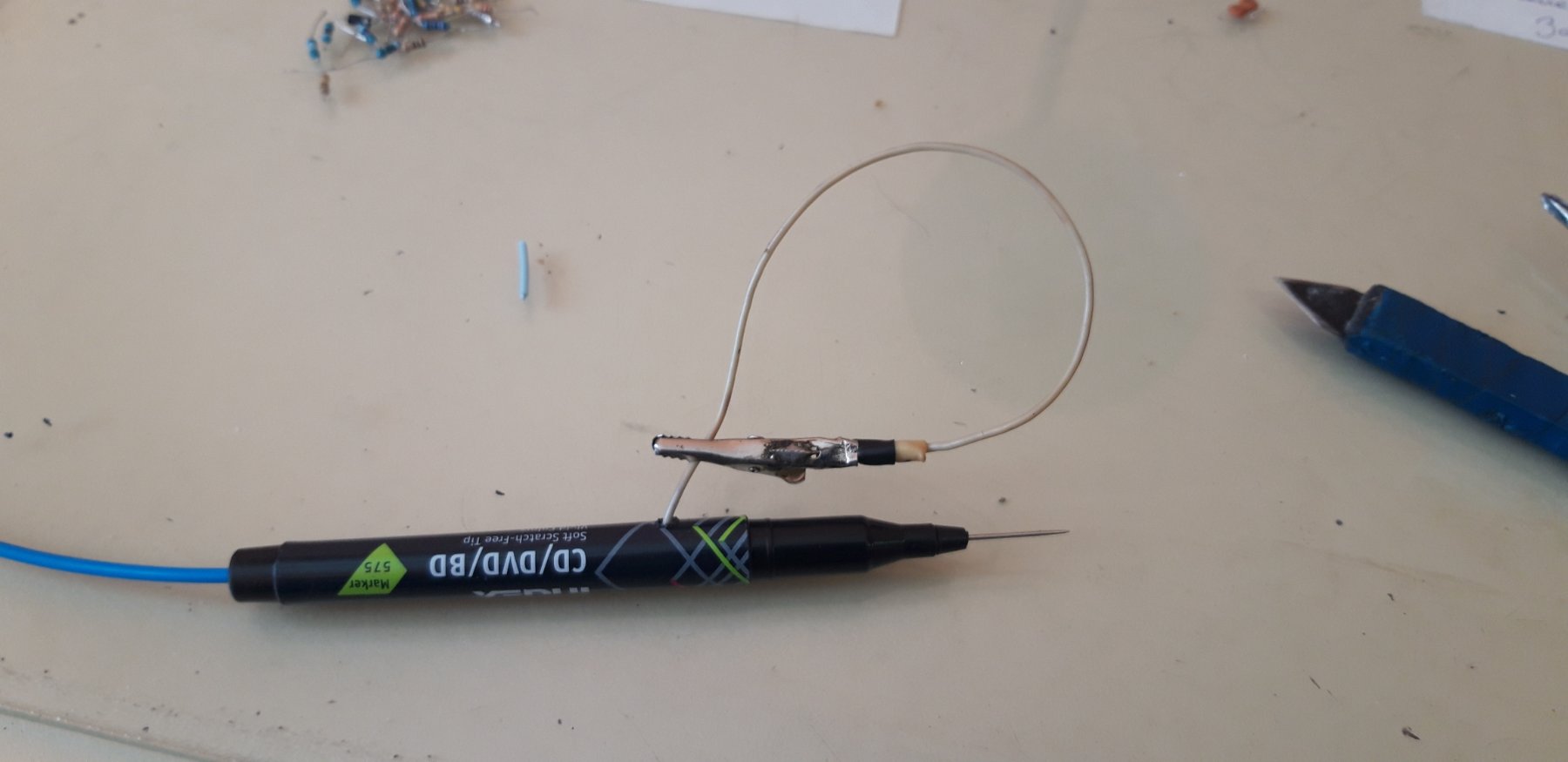

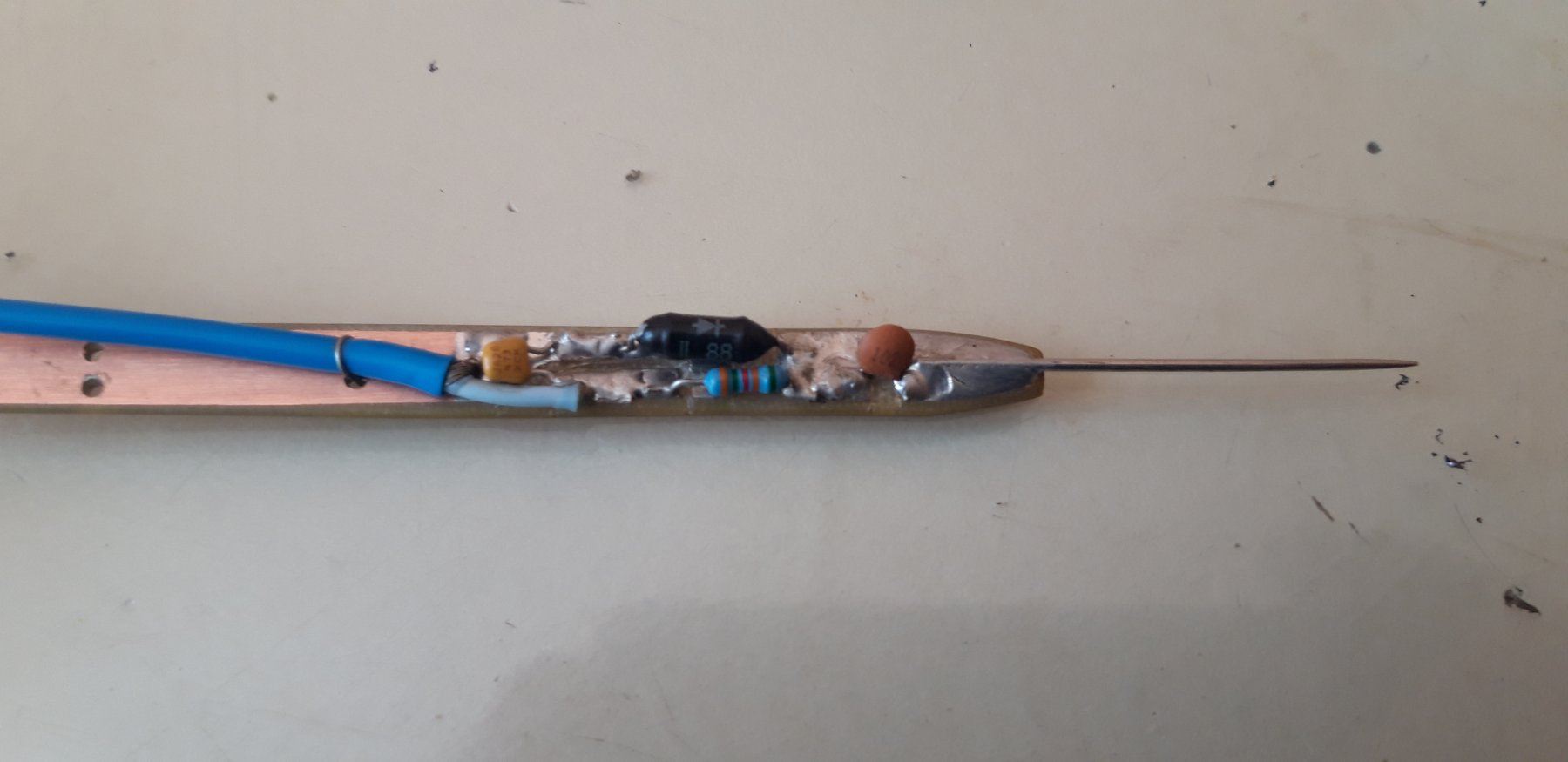

А так похоже на ВЧ пробник?

Alex_1970 · Сообщение **Alex_1970** » 18 мар 2021, 13:13

ul-hant писал(а): ↑
18 мар 2021, 10:37
А так похоже на ВЧ пробник? 20210318_123213.jpg

Сергей, гораздо лучше, чем было)))

земляной вывод желательно короче сделать.
