Трансивер STEP2 от US5MSQ

Alex_1970 · Сообщение **Alex_1970** » 18 мар 2021, 13:24

ul-hant писал(а): ↑
18 мар 2021, 03:39

Так было написано в прилагаемой инструкции от Вячеслава, я уже посмотрел как правильно должно быть у US5MSQ. Частотомер еше не пришёл, сегодня переделаю ВЧ пробник. Касаясь отверткой по точкам из мануала даёт генерацию, вот только на вх.УНЧ сначала гул не большой, а потом он спадает.
Все напряжения по RX совпадают по схеме, TX не пробовал.

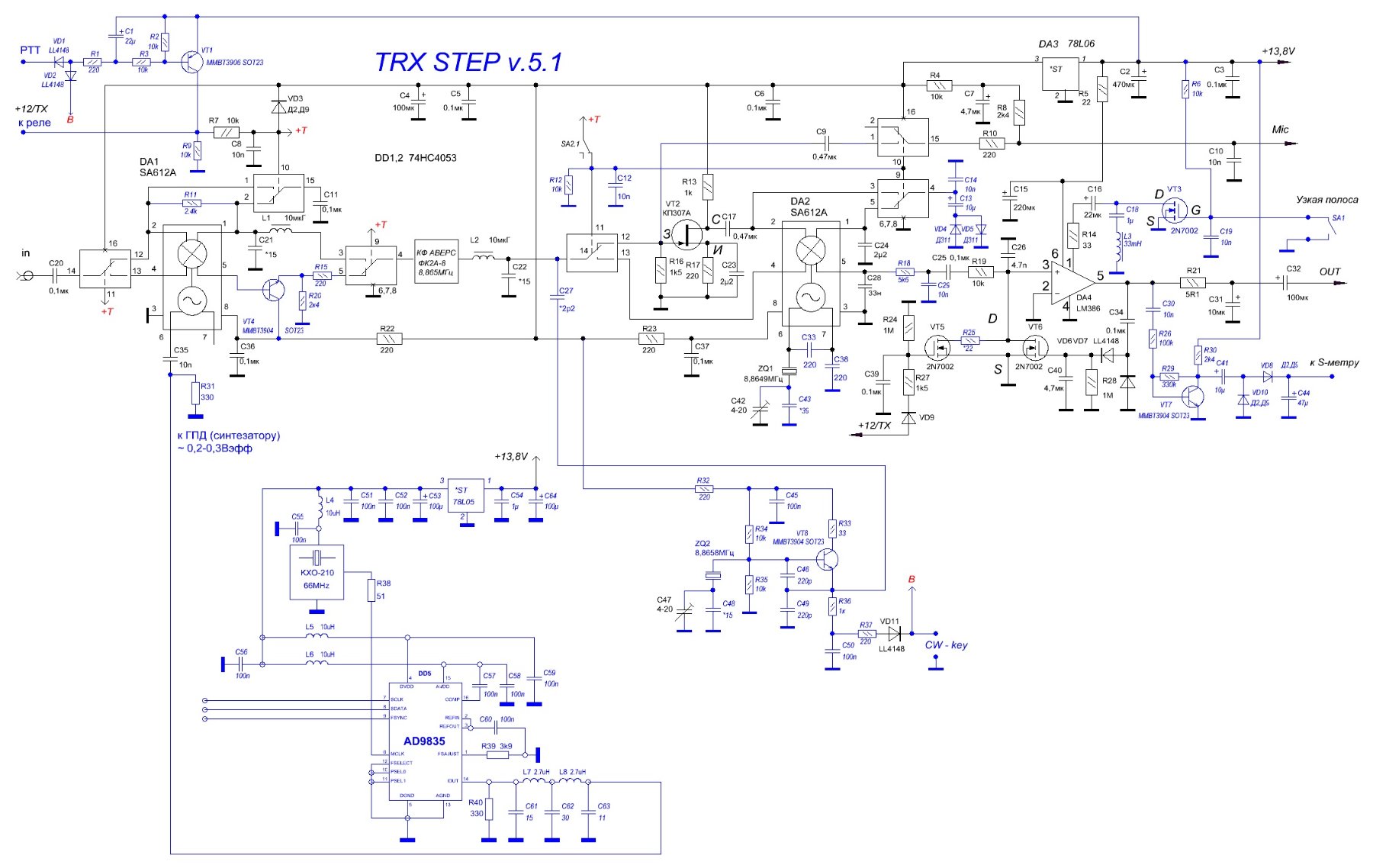

Сергей, конденсаторы С31 и С32 (по схеме Беленецкого, во вложении) проверьте. Полярность включения и пайку. УНЧ при прикосновении по входу отверткой должен "орать", "рычать". Соединение с динамиком..

ul-hant · Сообщение **ul-hant** » 18 мар 2021, 14:32

Земляной прраод перепаять не долго.

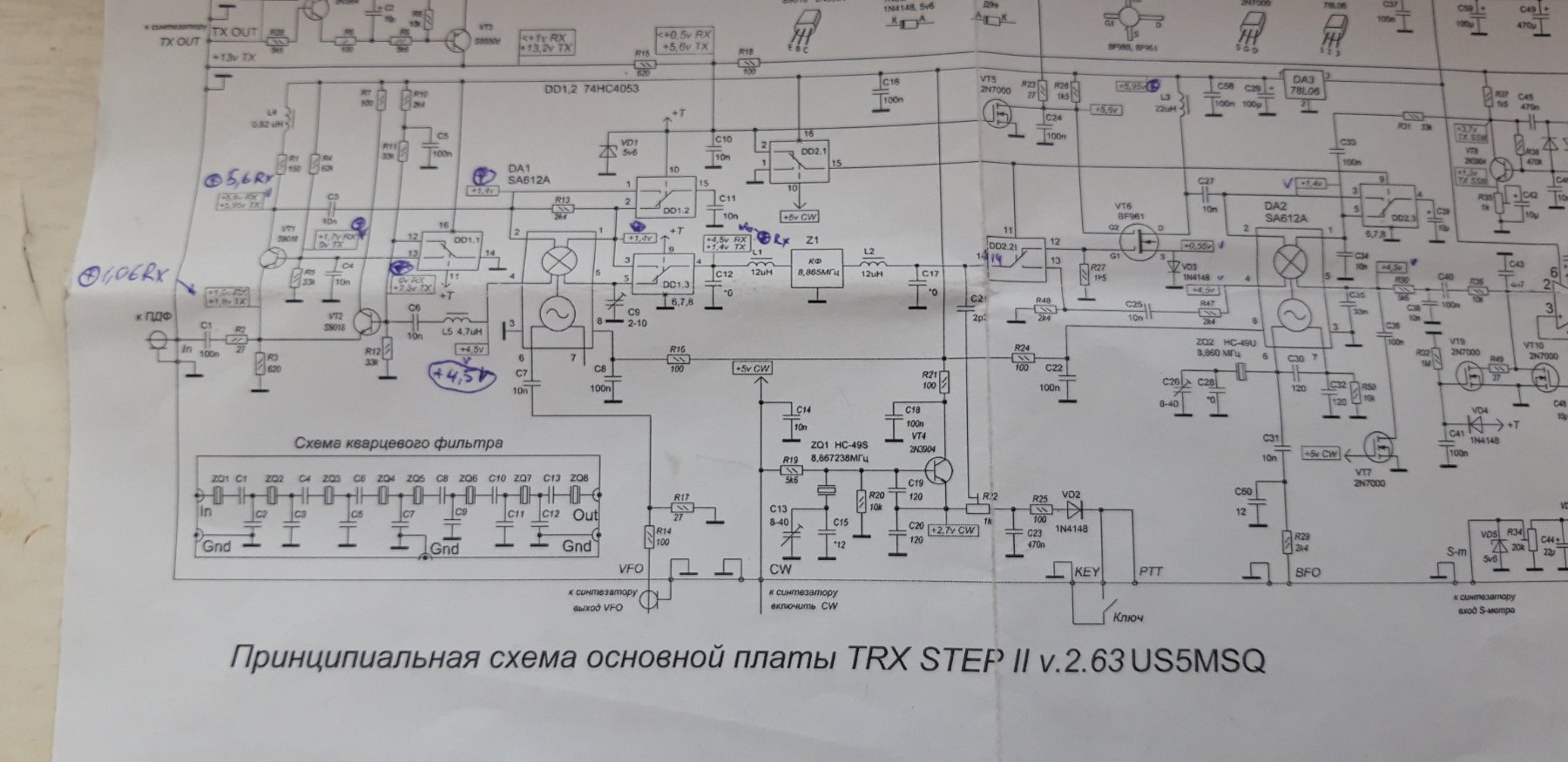

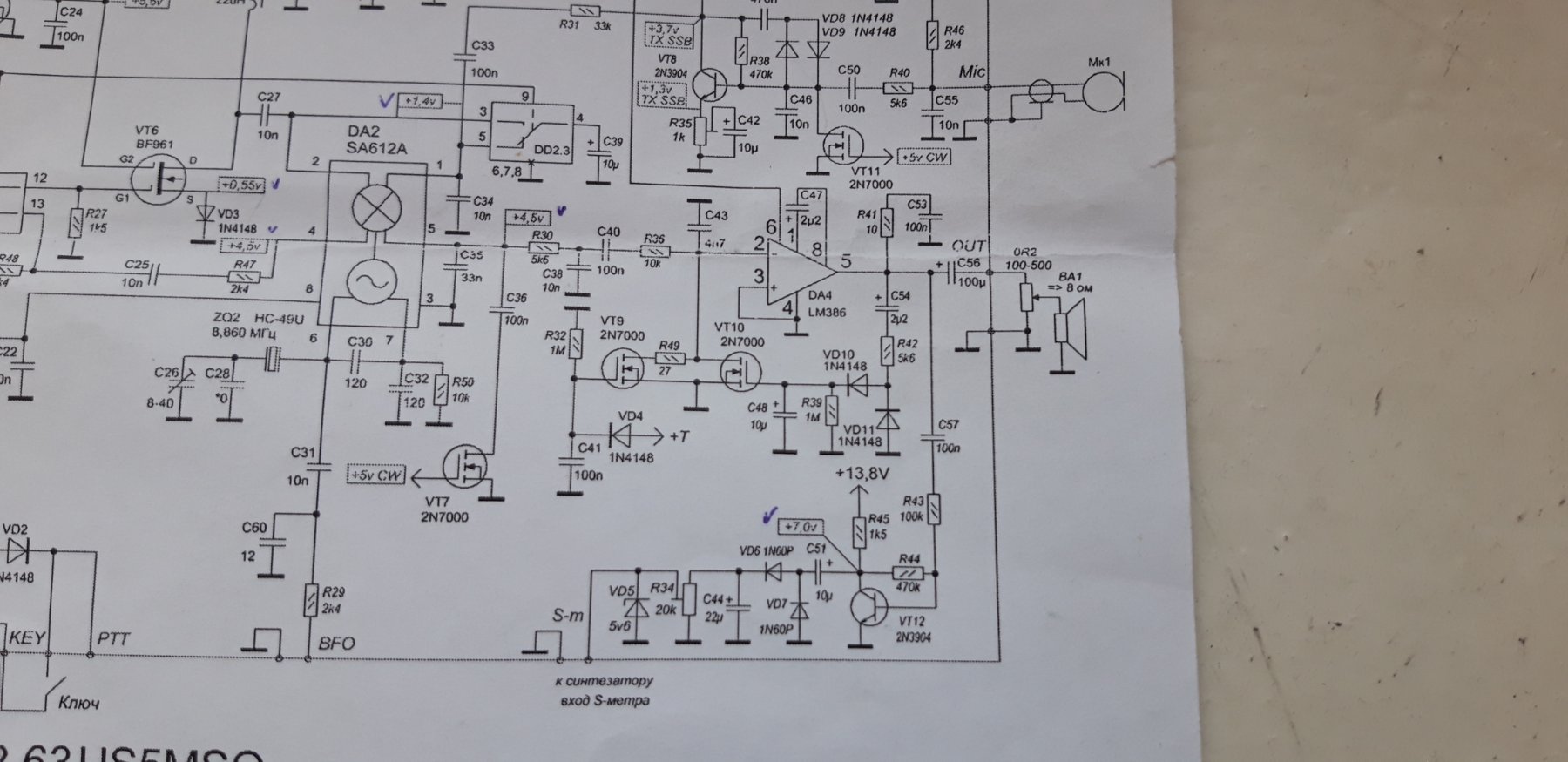

Вячеслав мне прислал такую схему

ul-hant · Сообщение **ul-hant** » 19 мар 2021, 05:09

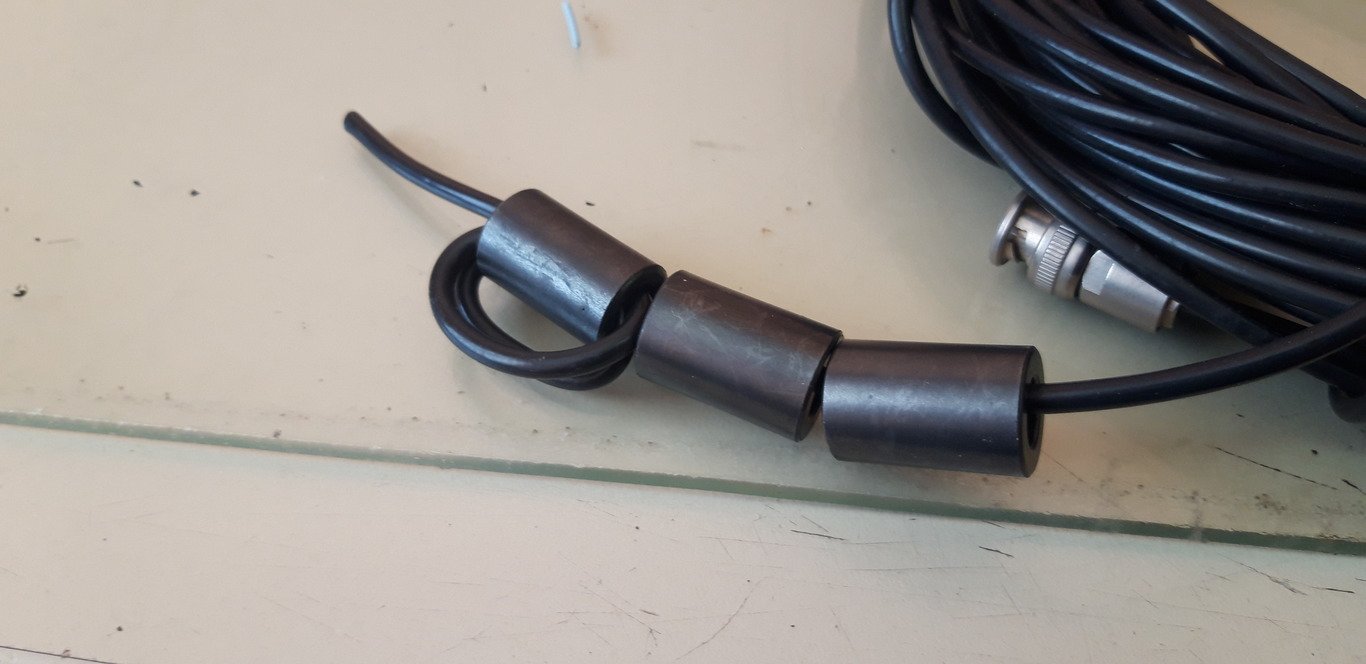

Парни, можно что нибудь полезное сделать на таком феррите?

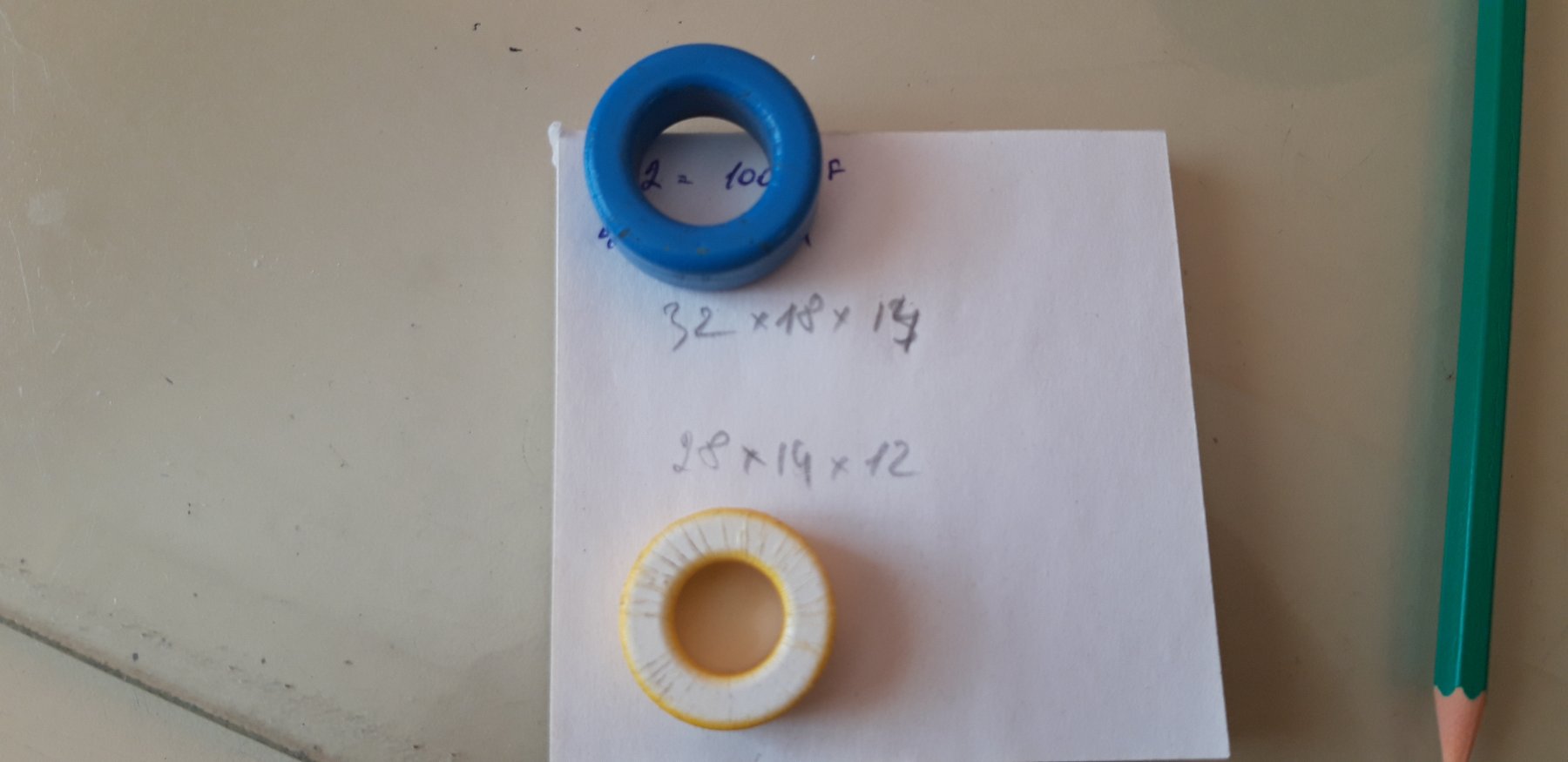

И вот такие колечки нашел в закромах, синее с какой то платы с огромным радиатором(похоже от какой то микроволновки) жёлтое от компьтерного БП.

Как померить магнитную проницаемость колец?

R9OFG · Сообщение **R9OFG** » 19 мар 2021, 05:51

ul-hant, на верхней фото можно на этих трубках балун сделать на нижние КВ, норм работают, а вот на нижней фотке для ВЧ эти колечки не пойдут, китай-фигня.

Как у Вас процесс с платой степ 2?

R9OFG · Сообщение **R9OFG** » 21 мар 2021, 15:47

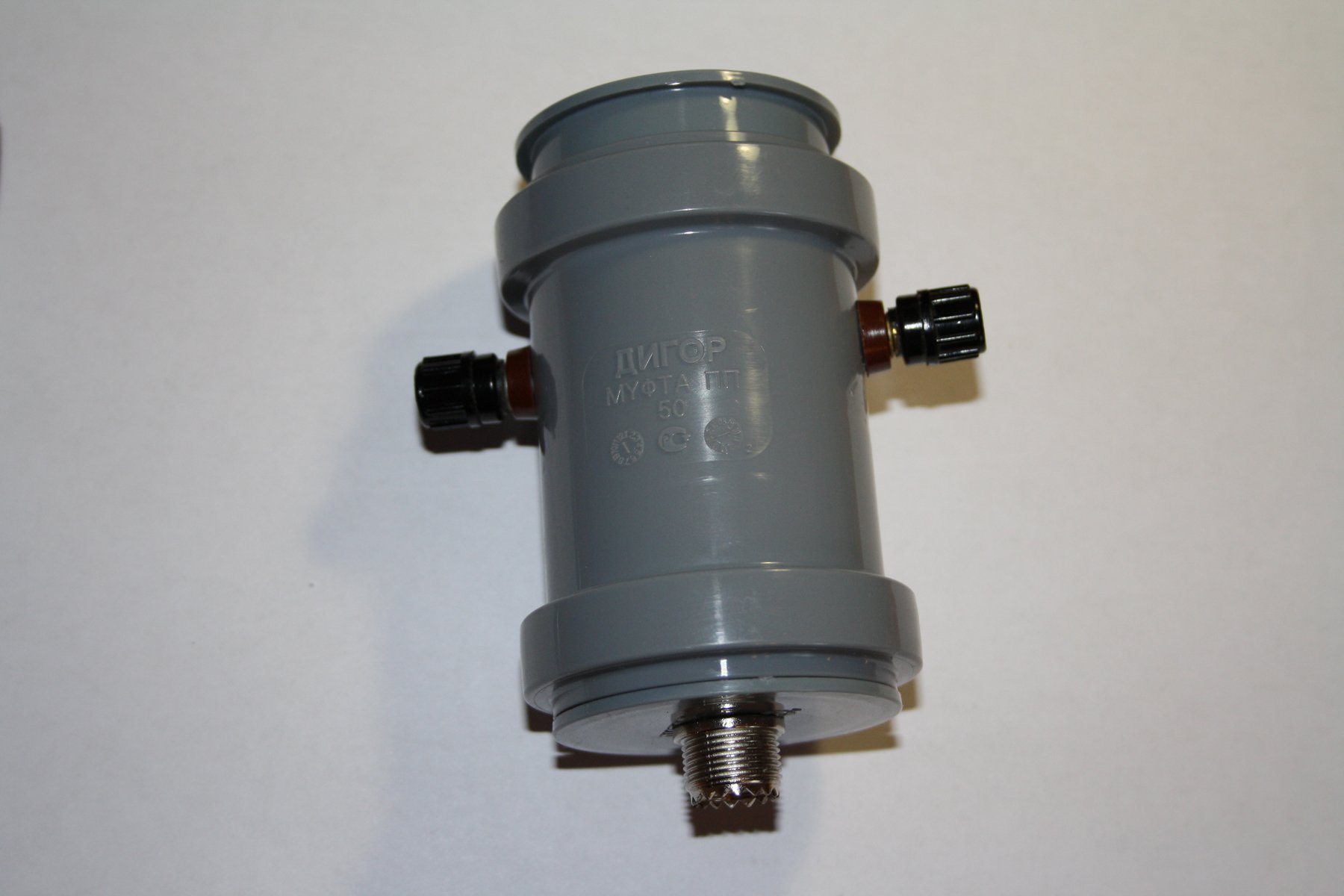

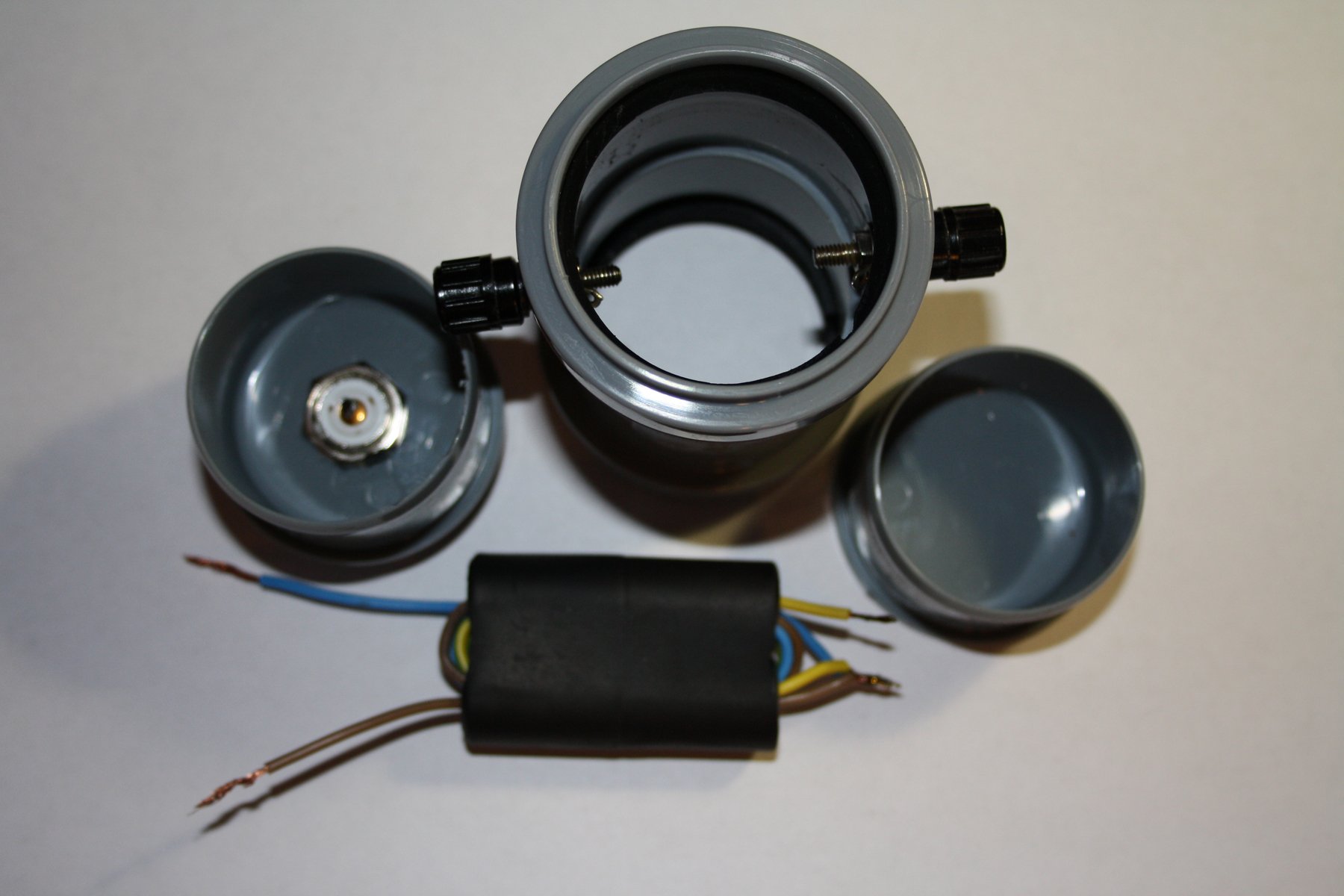

ul-hant, не совсем в тему, но про ферритовые трубки от VGA кабелей для мониторов, я на таких делал балун для треугольника на нижние КВ, норм работал

Alex_1970 · Сообщение **Alex_1970** » 21 мар 2021, 19:56

R0AEK, пару вопросов по антенне и балуну:
1. Файлик модели для ММANA можно посмотреть?

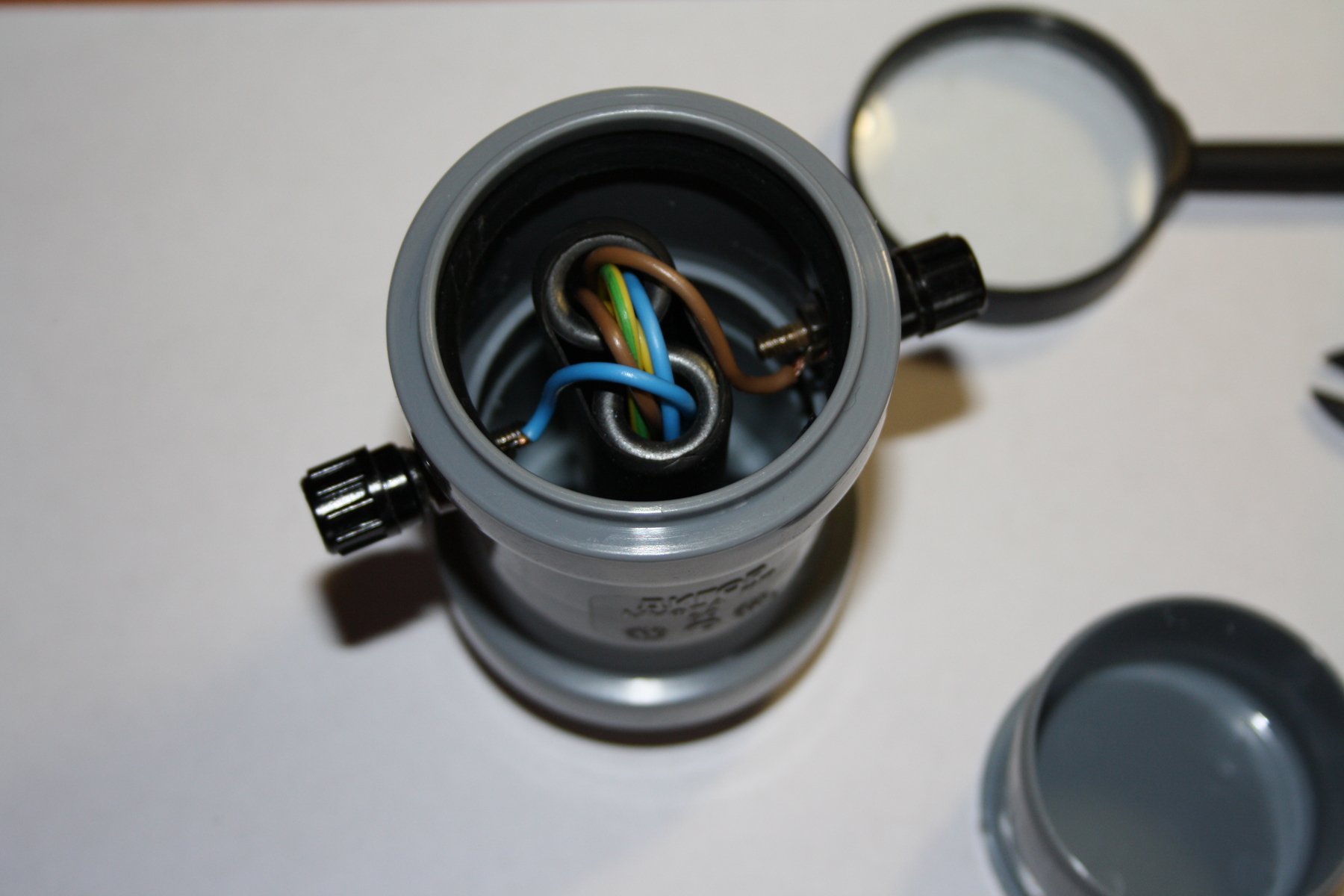

2. Количество витков обмоток, если правильно увидел, по 2 витка?
3. Проводом каким мотали?

R9OFG · Сообщение **R9OFG** » 21 мар 2021, 20:30

Alex_1970 писал(а): ↑
21 мар 2021, 19:56
Файлик модели для ММANA можно посмотреть?

с другого ПК закину сюда чуть позже

Alex_1970 писал(а): ↑
21 мар 2021, 19:56
Количество витков обмоток, если правильно увидел, по 2 витка?

там сколько получится, главное чтобы плотно было

Alex_1970 писал(а): ↑
21 мар 2021, 19:56
Проводом каким мотали?

раздербаненный провод многожильный для проводки 220в, он и по цветам для правильного монтажа подходит!

R9OFG · Сообщение **R9OFG** » 21 мар 2021, 20:42

Alex_1970 писал(а): ↑
21 мар 2021, 19:56
Файлик модели для ММANA можно посмотреть?

во вложении, пы.сы. ub0aeh мой первый позывной

UB0AEH-DL-Model-1.rar: (297 байт) 245 скачиваний

R9OFG · Сообщение **R9OFG** » 22 мар 2021, 05:25

Криворукий писал(а): ↑
07 мар 2021, 14:53
Если будет не сложно, опишите.

Хотел описать, потом вспомнил, что где-то это уже было

1. Обрезанный степ 2, используем как приемник
2. Пример согласования КФ, в данном примере КФ не как авторский, но сути вопроса не меняет. По ссылке на картинках видно все настройки Soundcard Oscilloscope

R9OFG · Сообщение **R9OFG** » 22 мар 2021, 05:53

ul-hant, лишний раз хочу обратить внимание на Ваш конкретный случай. У Вас используется синтезатор с одним генератором Si5351, уже ни секрет, что при использовании этого клеща для двух выходов, clk0 и clk1 в данной схеме будет много так называемых пораженок, т.е. пищалок при прослушивании, поэтому в Вашем случае лучше использовать опорный генератор на кварце из набора. Сами подумайте сколько паразитных излучений будет подмешиваться в сигнал на каждом выходе при таком мелком корпусе

В дополнении рекомендую ознакомится с материалом от уважаемого мной Microsina по поводу данного генератора, человек подробно и доступно описывает/переводит документацию, кстати у него много полезной информации на сайте.
