Трансивер STEP2 от US5MSQ

Vладимир

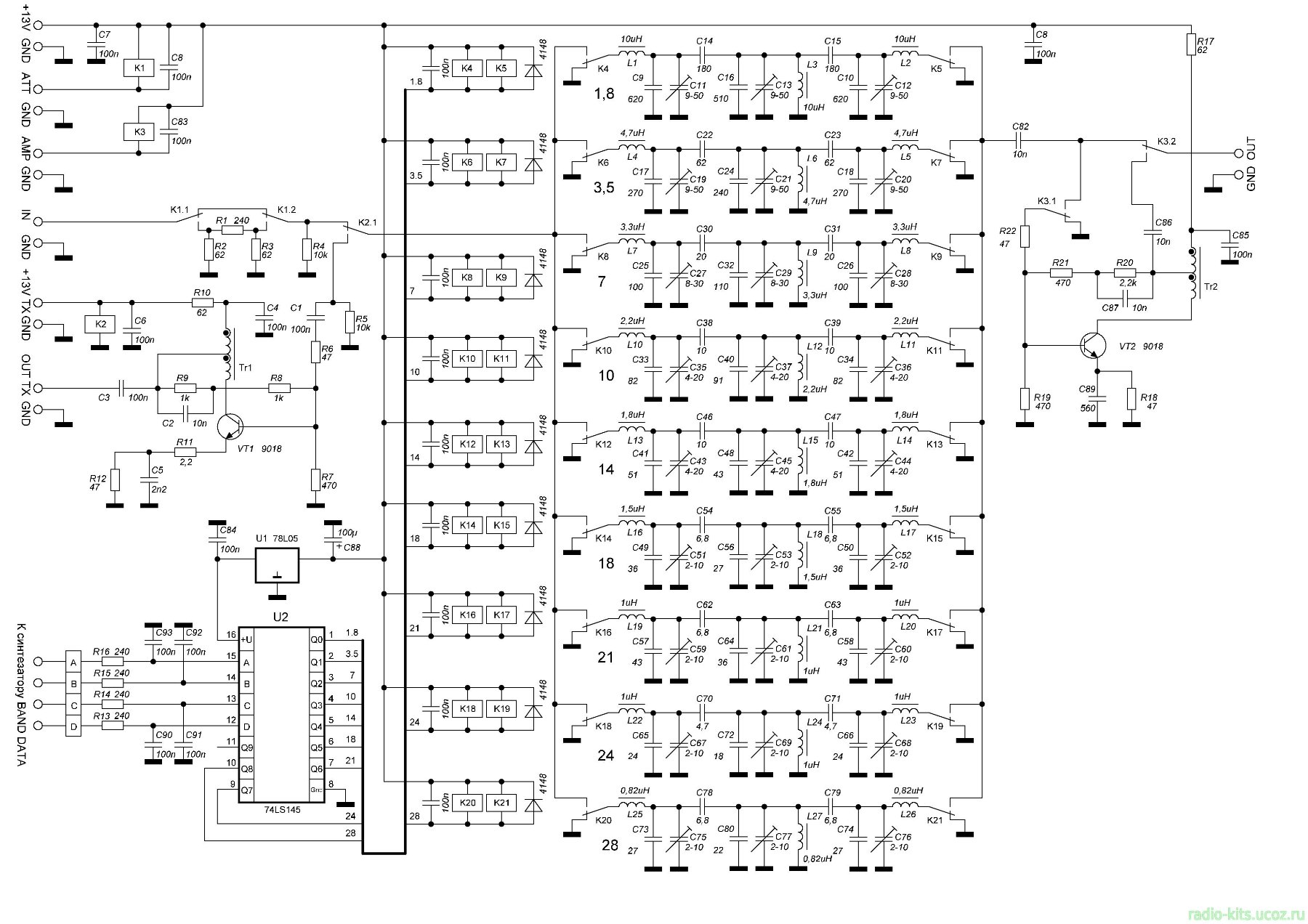

ну и печатка в SPL

dpf_step_2.zip: (34.73 КБ) 378 скачиваний

Vладимир

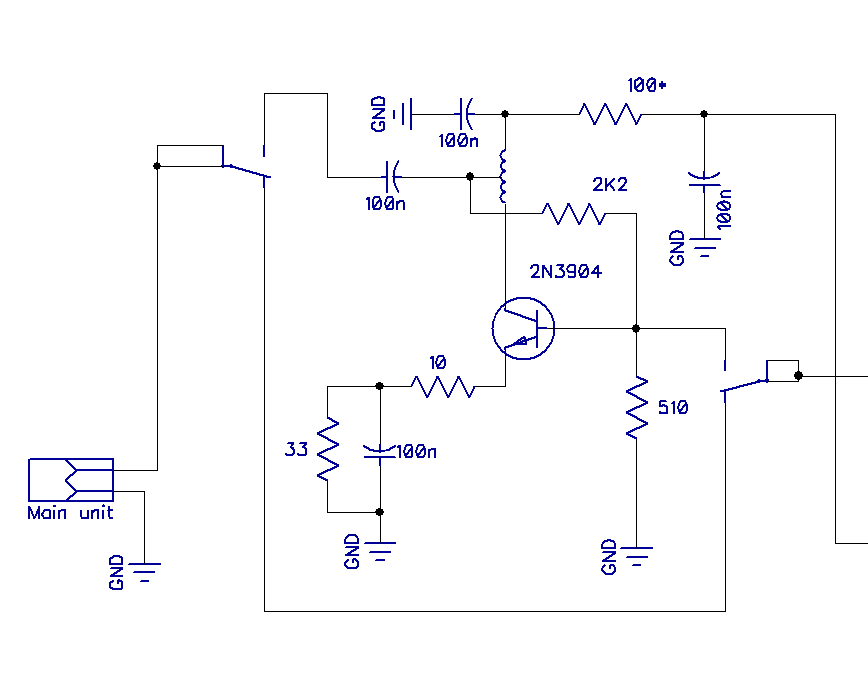

Владимир вы по этой схеме преамп и первый каскад увч делали ?

меня смущает номинал С29 =560 пик в преампе ,с ним на нч бендах усиление примерно 6 дб а на частотах выше 7 мгц около 12 дб.
а таже ёмкость но в увч =2200пик.

R2AJI · Сообщение **R2AJI** » 02 апр 2020, 14:24

Vладимир, дык это, я же все схемы в первом посте прикрепил

Vладимир

мне их посмотреть нечем . я не админ на этом компе.

R2AJI · Сообщение **R2AJI** » 02 апр 2020, 20:32

Vладимир,

Gen · Сообщение **Gen** » 05 апр 2020, 21:44

Второй вариант правильный.Намотка бифилярная.

uran1971 · Сообщение **uran1971** » 07 апр 2020, 16:47

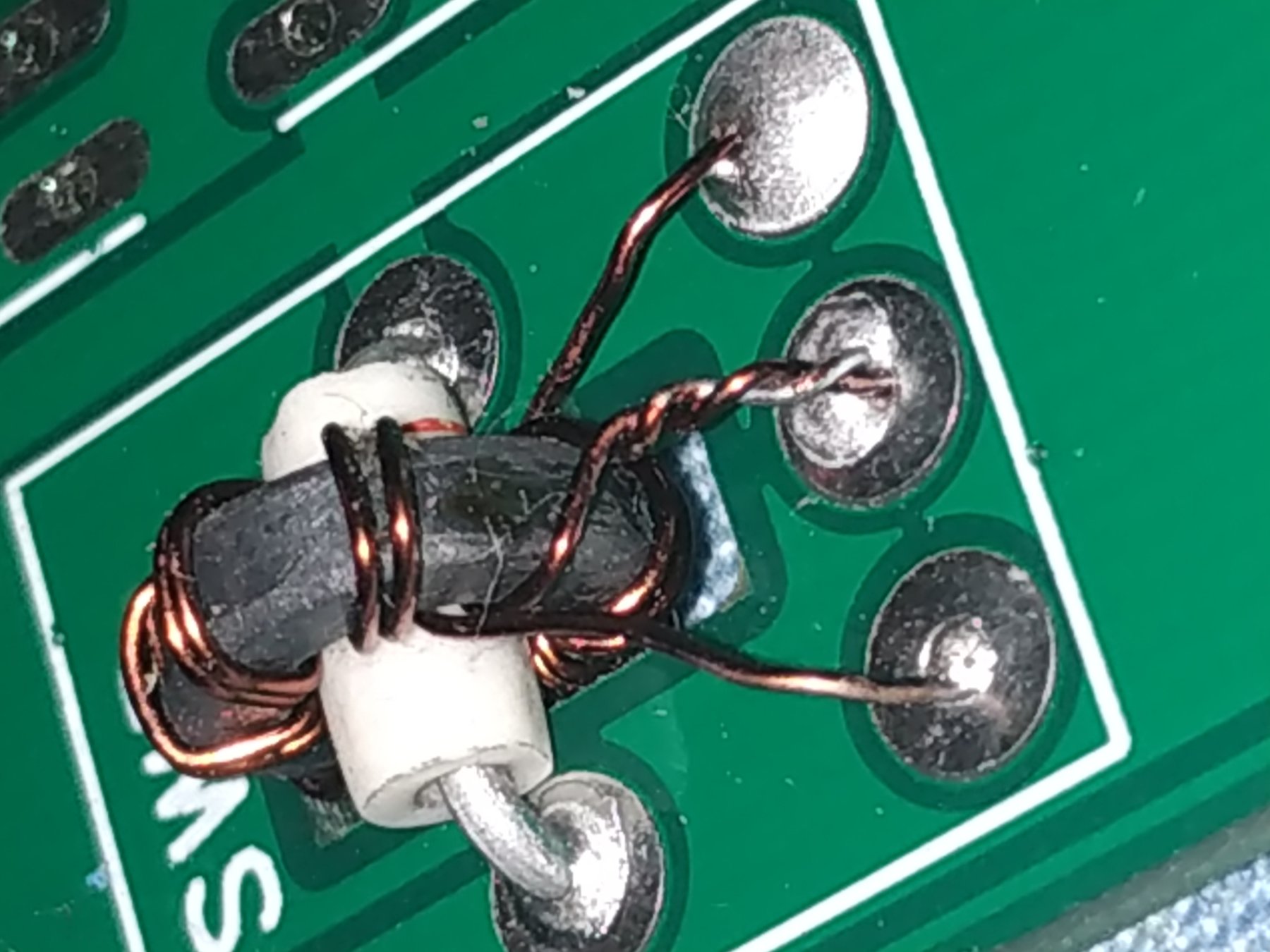

Здравствуйте! Прикреплю фото авторского трансформатора SWR и моего. На схеме не обозначены начало или конец обмоток. Поэтому и затерзали сомнения. Не хочется лишний раз перепаивать, можно повредить дорожки на плате. Мне показалось что у автора ошибка.

Vладимир

в степ 2 ВРОДЕ таких нет.

Gen · Сообщение **Gen** » 11 апр 2020, 21:14

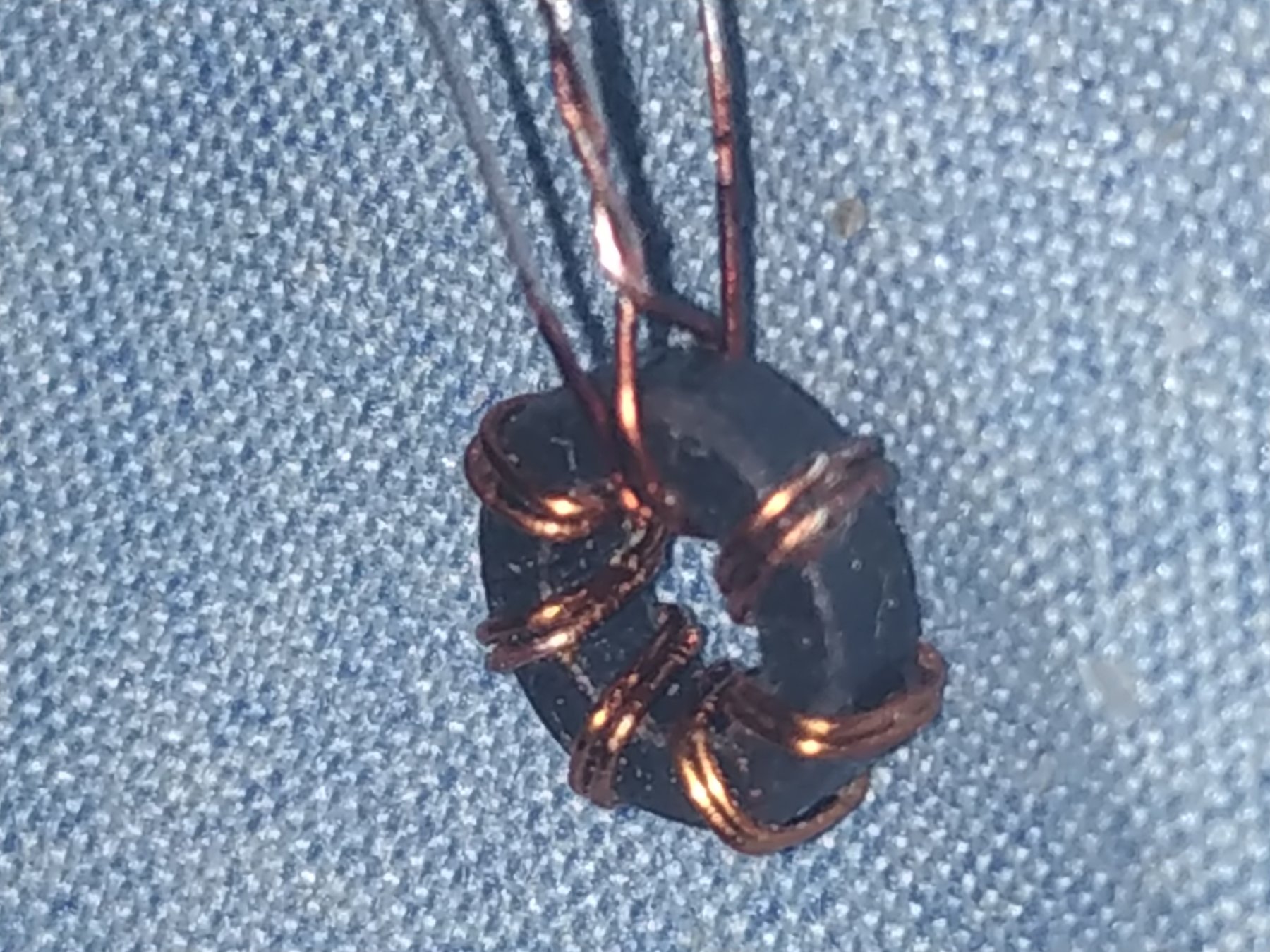

Любой провод с любой стороны кольца обозначаем началом ,потом вызваниваем его конец.Тоже делаем со вторым проводом.Соединяем начало конец ,это середина .Получаем Н-К.Н-К и впаиваем согласно схеме

uran1971 · Сообщение **uran1971** » 12 апр 2020, 07:53

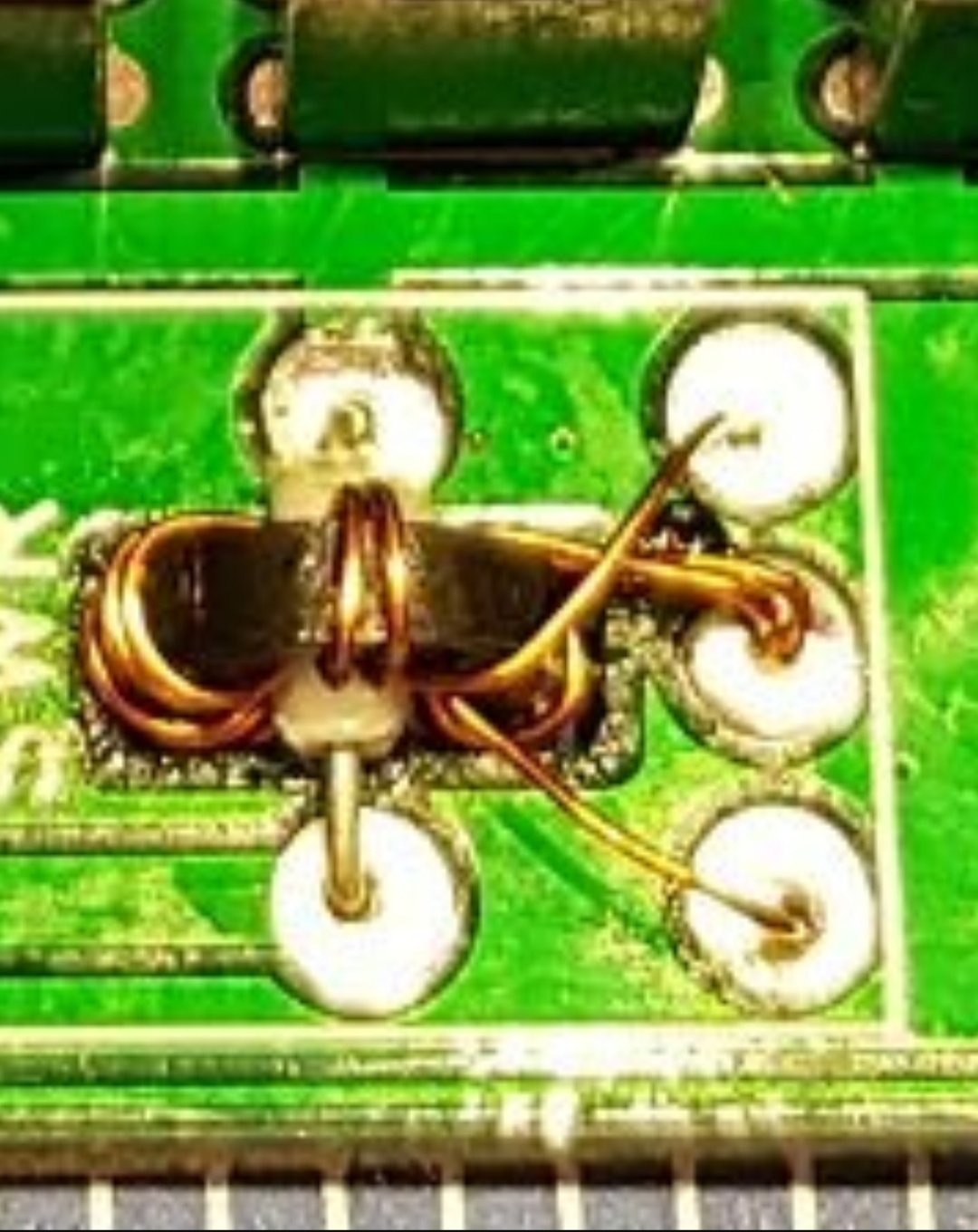

Просмотрел аналогичные конструкции, где указано начало или конец обмоток, я так и сделал. Однако у автора ( Владимира), на плате ДПФ, этот узел кажется собран не правильно. На фото видно оба провода, обозначу "началом" выходят на плату (крайние пятачки) а "концы" обмоток выходят в среднюю точку . Поэтому я и засомневался. На фото, как сделал я.
