greck, про ВЧ пробник.
Чтобы он не показывал погоду на марсе откалибруйте его. Пропадут страхи спалить осу. Так же пробником удобно и быстро на рабочем столе что-нибудь посмотреть. У меня для пробника отдельный мультиметр и таблица.

[greck]

Для калибровки пробника нужен эталон, а что можно взять как эталон?
Есть у меня несколько источников высокой частоты, но ни где нет точно измеренных значений.

[Криворукий]

У меня нет осы. Но насколько я помню, в осе есть генератор. Сам прибор продаётся как я понимаю откалиброванный, пример тому видео Владимира R2AJI.

[Oleg]

Для калибровки пробника нужен эталон, а что можно взять как эталон?
Есть у меня несколько источников высокой частоты, но ни где нет точно измеренных значений.

Оса калибруется с помощью обычного цифрового мультиметра по постоянному напряжению на выходе усилителя после ЦАП. Я имею в виду калибровку уровня выходного напряжения генератора.
Если у Вас Оса куплена в готовом виде у автора (Сергея), то она полностью откалибрована. В любом случае процедура калибровки уровня довольно проста. Она подробно описана в документации.
Я две Осы собрал сам и откалибровал их генераторы без особых проблем просто с помощью UT61E на постоянном напряжении. Для радиолюбительских целей такой точности вполне достаточно.
На КВ диапазонах AЧХ усилителя после "ЦАП" довольно равномерная. Так что Оса вполне подойдет для калибровки Вашего пробника.

Правда, есть еще один важный момент. Если откалибровать такой пробник по синусоидальному сигналу, то и использовать его надо для измерения амплитуды синусоиды. Сигнал на выходе Si5351 больше похож на меандр, а это приведет к очень заметной ошибке при измерении.

[greck]

Да причём тут оса, речь о калибровке пробника для мультиметра, пару постов выше

[Oleg]

Да причём тут оса, речь о калибровке пробника для мультиметра, пару постов выше

Андрей, из Ваших постов выше я понял, что Вы хотите откалибровать пробник для мультиметра, но у Вас нет надежного образцового источника ВЧ сигнала для калибровки. В тоже время у Вас есть прибор Оса103м. Правильно?

Я предлагаю Вам сначала самостоятельно произвести калибровку генератора Осы с помощью мультиметра, если есть какие-то сомнения в том, что он откалиброван корректно.
После этого можно использовать Осу для калибровки Вашего пробника.

[greck]

Я уже нашёл где осу на сервис-мониторе поверить, завтра сделаю и за одно на пробник там таблицу сделаю, а вот потом уже дома по этой таблице можно и осой поверку делать.
Просто сейчас на осе выставляю 1 вольт мультиметром меряю напряжение прыгает, подключаю к мультиметру самодельный вч. пробник меряю показывает 4,3 вольта но уже не прыгает.

[Криворукий]

ничего плохого с осой не случится?
Или всё таки нужно через аттенюатор подключать?

Про пробник поговорили, теперь про ОСУ.
Нужно приобрести щуп для осциллографа 1:10.
Будет печально, есть ли такой прибор сожжёте, тем более опыт уже есть по сжиганию SA и транзистора.
Прибор отличный и немного жалею, что не купил его в то время когда цена была около 10 вместе с пересылкой.

[greck]

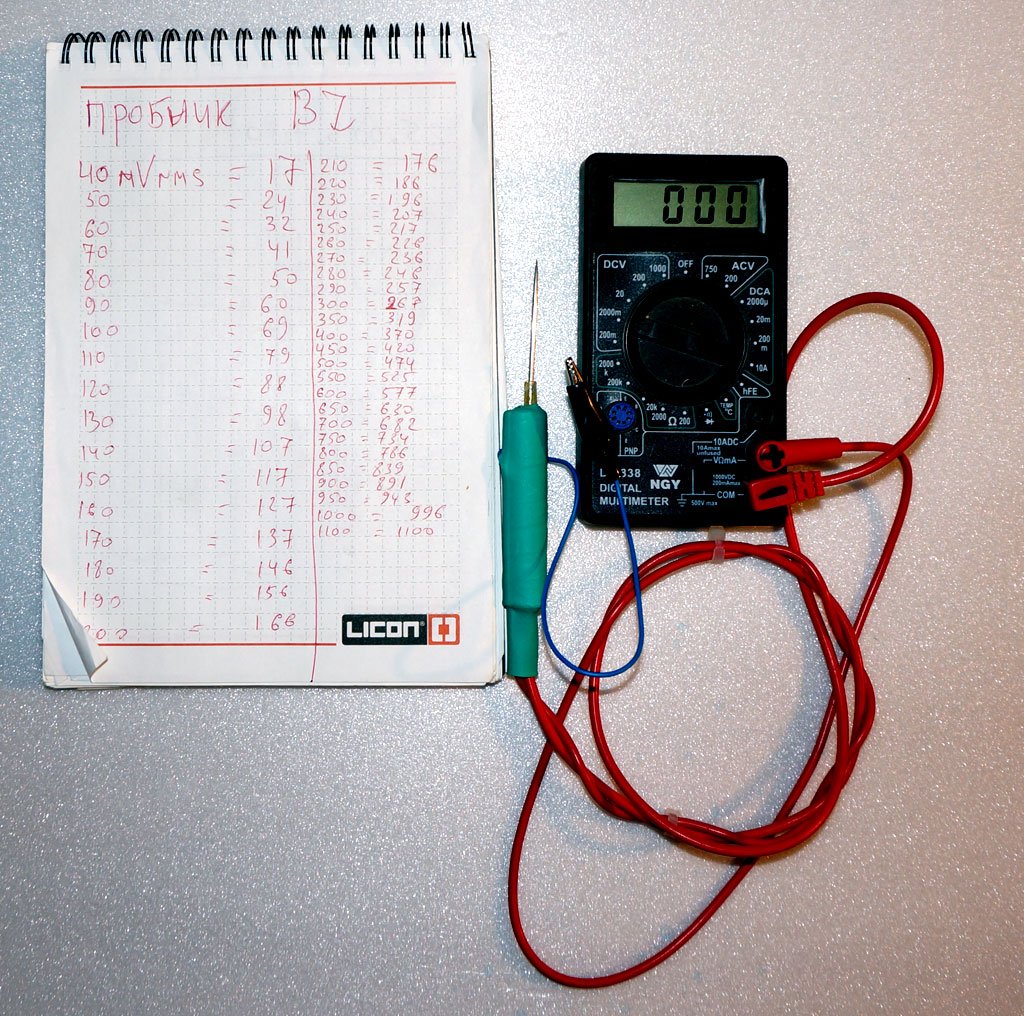

Проверил осу на сервис мониторе всё в норме, на пробнике заменили резистор с 300к на 4.7м сделали таблицу и купил 838 китайский мультиметр и всё ок.
Ну а мультиметр с автоматическим выбором предела (MY-68 S-Line) Только с низко частотной аппаратурой может дело иметь, простой 838 китайский сегодня купил и он меня удивил и с пробником работает и точность на пределе 20 вольт отклонение 01-02 вольта.
Померил на степ-2 на первом смесителе 920 мили вольт а на втором на опорном 1.4 вольта. всё по схеме на синтезаторе установлено VFO 8mA и BFO 2mA.
Буду настраивать делители.

[greck]

Про пробник поговорили, теперь про ОСУ.
Нужно приобрести щуп для осциллографа 1:10

Уже заказал на алли-базаре
