Трансивер STEP2 от US5MSQ

[Alex_1970]

Хоть FSA3157, хоть 74LVC1G3157, как коммутаторы в ДПФ, по моему мнению, весьма сомнительны, сопротивление их открытых ключей хоть относительно и низко(5..7 Ом), но всё же в несколько раз выше чем у копеешных диодов КД409А(менне 1 Ома), да ещё и и даже при токе порядка 20..30 мА, противу 10 мА для диода. 5..7 Ом открытый ключ, сродни 1N4148 & BAT21.Ежели сии параметры не важны, тогда уж проще будет 2 пары корпусов СВТ3253(FST3253). Для Степа, в самый раз, именно авторский ДПФ, я только вместо дросселей кольца использовал( 10мю) попался "мешочек" убитых антенных усилителей SWA5..55, а там кольца 10Х6Х3 10..13 мю входными трансформаторами работали вот у меня и получился ДПФ раза в два меньше чем у автора, ибо СМД наше фсьо.ДПФ.pngДПФ 1.rar

спасибо за информацию.
я и планирую сделать сравнение 2-х вариантов ДПФ: на ключах 3157 от Андрея UR5FFR и авторской схемы для STEPa.
Только для авторской схемы я взял ВА592 вместо далеко не копеечных (23р за штуку в ЧИПиДИП Краснодар)КД409А на "родной" плате, а вариант Андрея на 3157 (они по 13р за штуку) на его плате размером в 2 раза меньше платы Беленецкого.
Параметры сравню. Ключи против диодов мне нравятся больше. И опять же-размеры. Хочу маленький вариант TRX для выезда.

[Alex 1]

не сказал бы что сомнительны,

Всё их достоинство в том, что они двунаправленные.

[Vlad1953]

Настроил уровни на смесителях шумы почти в ноль ушли а станции ещё громче стали проходить.
По схеме R14-100ом а R17-27ом получилось R14-240ом а R17-51ом, и такие же номиналы в опору поставил BFO с синтезатора взял,
Так как можно менять при цифре LSB на USB.

Копаясь в своих папках, наткнулся на схему STEP-2 версии 2,7, может пригодится. Здесь опорный генератор автором немного модернизированный. Установил резистор 10Ком, уровень генерации вырос в разы. Может пригодится?

trx step ii v.2.7.zip

(221.22 КБ) 324 скачивания

[greck]

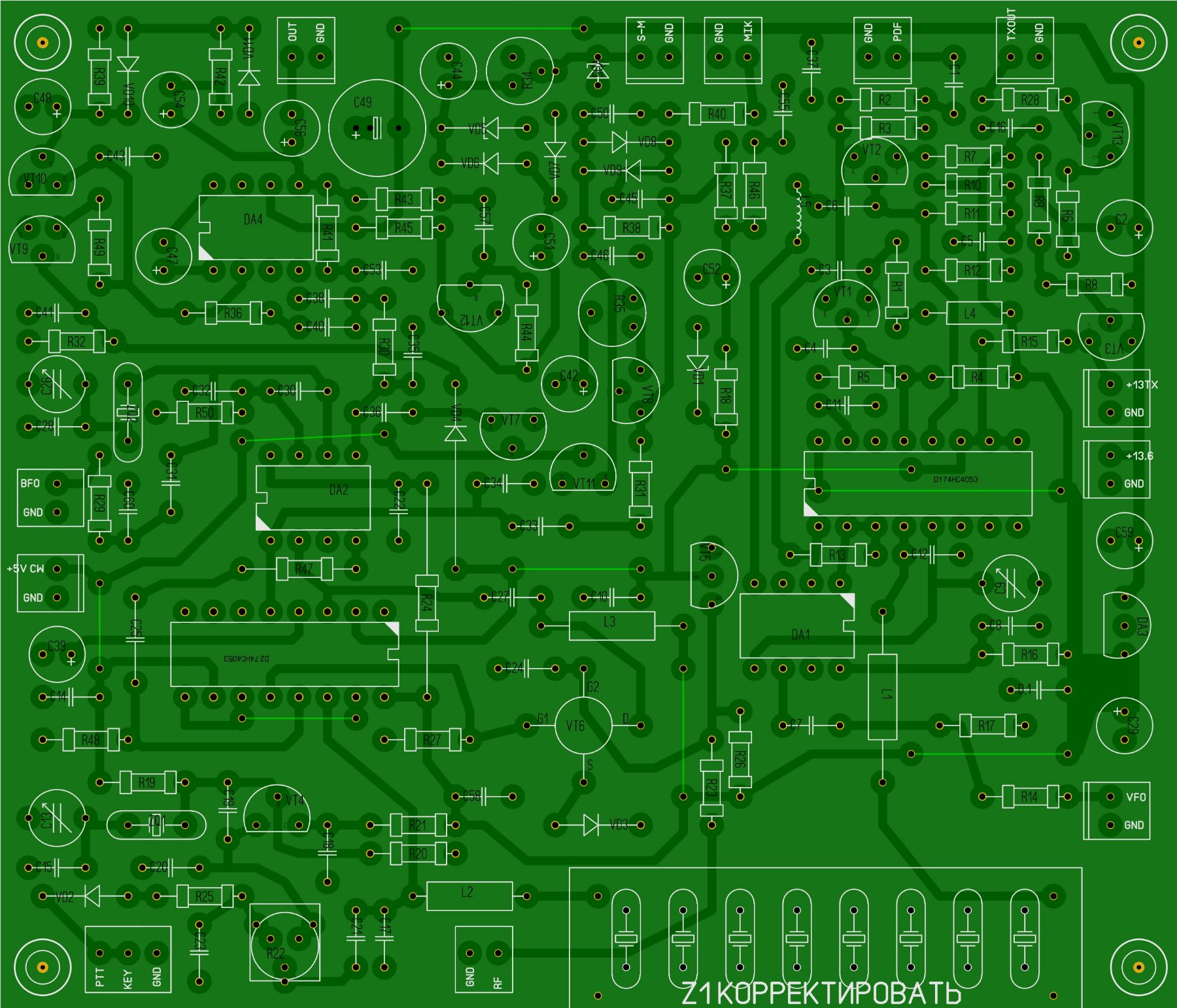

У меня спрашивали печатку для STEP II вот выкладываю может ещё кому понадобится

в архиве в LAY

STEP2.rar

(71.61 КБ) 332 скачивания

[greck]

Есть один момент по поводу 4053, решил я дособрать когда то начатый STEP-1.
Собрал, микросхемы с рабочего степ2 ставлю и что то одна только заработала, начал перебирать все которые напокупал, вроде подобрал, а вот ту которая с рабочего бала обратно ставлю в степ2 не работает .
По случаю поездки в соседний город где есть радиомагазины взял с собой оба степа и прямо в магазине подобрал микросхемы на обе платы.

[Vlad1953]

Есть один момент по поводу 4053, решил я дособрать когда то начатый STEP-1.
Собрал, микросхемы с рабочего степ2 ставлю и что то одна только заработала, начал перебирать все которые напокупал, вроде подобрал, а вот ту которая с рабочего бала обратно ставлю в степ2 не работает .
По случаю поездки в соседний город где есть радиомагазины взял с собой оба степа и прямо в магазине подобрал микросхемы на обе платы.

На форуме где то читал, что не от каждой фирмы подходят. У меня стоят CD74HC4053E Настроил только на прием пока. И прием мне нравится. Да же лучше, чем у Kenwood-TS140. Нет таких шумов на 80ке и 40ке.

[greck]

Да же лучше, чем у Kenwood-TS140. Нет таких шумов на 80ке и 40ке

Тут же дпф большую роль играет, у меня без дпф сильнее шумит.
А у вас уровни VFO и BFO какие получились?

[Vlad1953]

Тут же дпф большую роль играет, у меня без дпф сильнее шумит.
А у вас уровни VFO и BFO какие получились?

В BFO стоит кварцевый генератор, как по схеме. Только подключил резистор 10ком на 7ю ножку SA612 параллельно С32. Уровни стали примерно одинаковые. Подогнал частоту генератора примерно на 300 Гц ниже граничной частоты КФ, которая там указана. У КФ частота 8.865.570, сделал у генератора 8.865.270. В синтезаторе установил LSB=8.865.270, а в USB=8.865.870. Но идет небольшая нестыковка по частоте. На 80ке по вечерам в МЧС местные передают сводки погоды. Передачи идут на частоте 3.603.00, а мне приходится устанавливать частоту 3.603.30 для нормального неискаженного звука, так как один из операторов мой знакомый и его голос я хорошо знаю. Сейчас жду частотомер, что бы откалибровать синтезатор. Думаю, что причина в нем. И еще, с синтезатора задействован только сигнал VFO и если задействовать еще и BFO, тогда свисты и прочие неприятности вылезут на ура.

[Oleg]

Сейчас жду частотомер, что бы откалибровать синтезатор.

Владимир, а Вы не пробовали откалибровать синтезатор по сигналам эталонной частоты на частотах 4996МГц или 9996МГц?
Точность калибровки даже "на слух" получается более чем достаточной для радиолюбительских целей.
Я обычно подстраиваю синтезаторы именно по приему на этих частотах (по нулевым биениям).
У Вас эти сигналы должны приниматься без особых проблем. Радиоцентр находится в Талдоме.

[Vlad1953]

Владимир, а Вы не пробовали откалибровать синтезатор по сигналам эталонной частоты на частотах 4996МГц или 9996МГц?
Точность калибровки даже "на слух" получается более чем достаточной для радиолюбительских целей.
Я обычно подстраиваю синтезаторы именно по приему на этих частотах (по нулевым биениям).
У Вас эти сигналы должны приниматься без особых проблем. Радиоцентр находится в Талдоме.

Олег, пробовал принять маячки в своей деревне "Гадюкино", к сожалению живу в мертвой зоне. Близко от границы Суоми! Даже Выборгских ребят не всегда слышу. А до Выборга менее 40 км. В дни хорошего прохождения даже с Сербией связывался, если речь об антенне пойдет. А частоты финских маячков неведомы.
