Трансивер STEP2 от US5MSQ

evgen250 · Сообщение **evgen250** » 12 июн 2022, 19:53

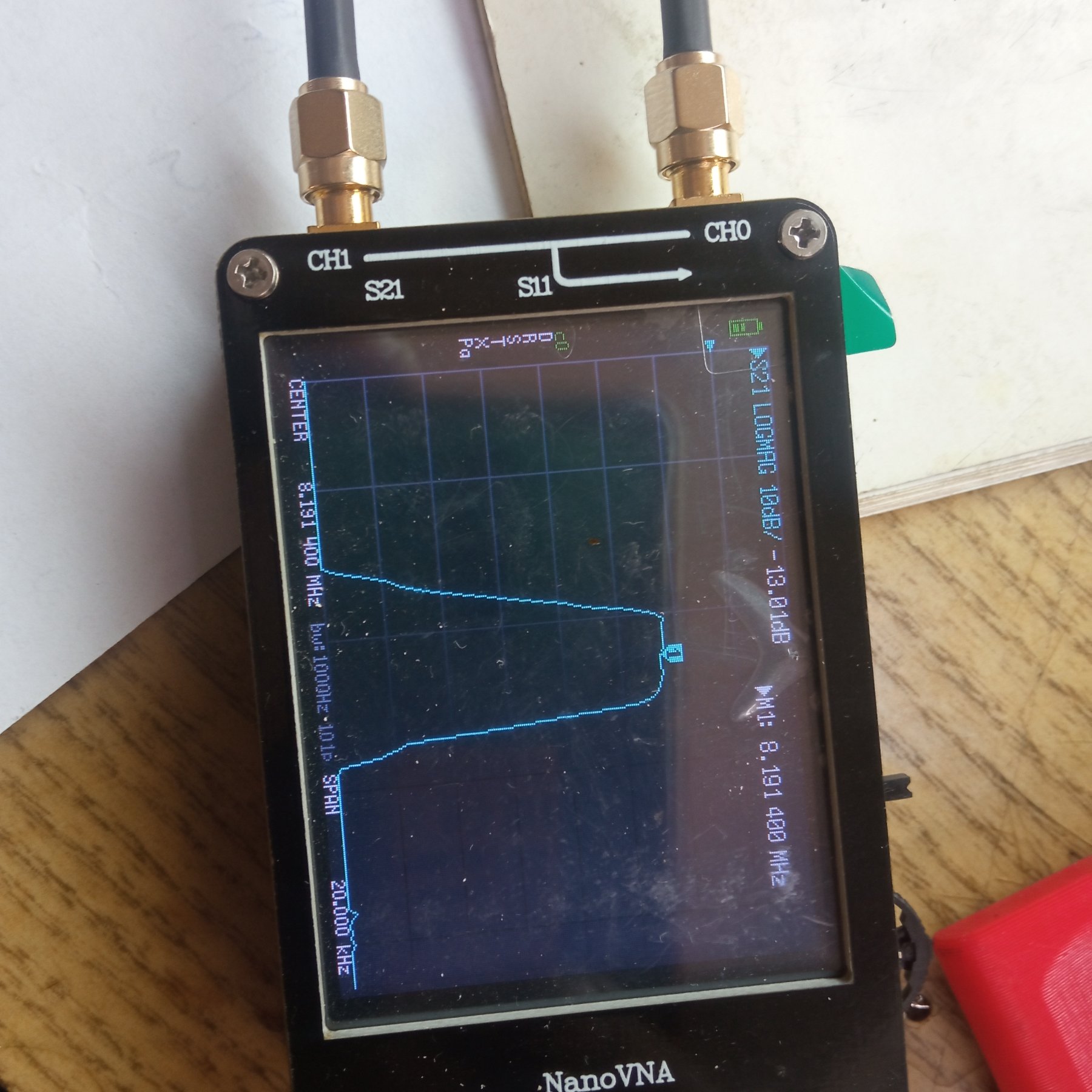

вот фильтр

Alex Hoffman

На 6 ноге DA1, какой уровень и частота сигнала с синтезатора?
Постоянные напряжения на VT1, VT2, DA1, соответствуют схеме?

evgen250 · Сообщение **evgen250** » 12 июн 2022, 19:57

Если опора будет не там где нужно то и приема не будет.то есть ставим опору на нижний скат и основная должна быть плюс минус пч.или я что то не понимаю.да и в синтезаторе основная частота к опоре привязана.

Alex Hoffman

evgen250 писал(а): ↑
12 июн 2022, 19:53
IMG_20220612_160914.jpg вот фильтр

Фильтр как фильтр, ничего особенного. Работать будет.
Проблема НЕ В ФИЛЬТРЕ!

evgen250 · Сообщение **evgen250** » 12 июн 2022, 20:00

Alex Hoffman, напряжения соответствуют.на шестой ноге не мерил.уже завтра ослика заведу.частота соответствует частоте синтезатора

Alex Hoffman

evgen250 писал(а): ↑
12 июн 2022, 19:57
Если опора будет не там где нужно то и приема не будет.то есть ставим опору на нижний скат и основная должна быть плюс минус пч.или я что то не понимаю.да и в синтезаторе основная частота к опоре привязана.

Обсуждать опору, будем после проверки постоянных напряжений.

evgen250 · Сообщение **evgen250** » 12 июн 2022, 20:02

Схемы под рукой нет по памяти шестая вход vfo?

evgen250 · Сообщение **evgen250** » 12 июн 2022, 20:03

Alex Hoffman, по напряжениям все соответствует схеме в режиме rx.

Alex Hoffman

evgen250 писал(а): ↑
12 июн 2022, 20:03
Alex Hoffman, по напряжениям все соответствует схеме в режиме rx.

Ну раз "соответствует", то тогда перейдём к опоре.

Вот что пишет по этому поводу Сергей Эдуардович на своём сайте:

"...для нашего приемника подходит практически любой ЭМФ со средней частотой около 500 кГц и полосой пропускания 2,1…3,1 кГц[2]. Это может быть, скажем, ЭМФ-11Д-500-3,0В или ЭМФДП-500Н-3,1 или ФЭМ-036-500-2,75С, использованный автором, с буквенными индексами В, Н, С. Буквенный индекс указывает, какую боковую полосу относительно несущей выделяет данный фильтр — верхнюю (В) или нижнюю (Н), или же частота 500 кГц приходится на середину (С) полосы пропускания фильтра. В нашем приемнике это не имеет значения, поскольку при налаживании частоту второго гетеродина устанавливают на 300 Гц ниже полосы пропускания фильтра, и в любом случае будет выделяться верхняя боковая полоса. Требуемую частоту второго гетеродина для конкретного ЭМФ с полосой пропускания П (кГц) можно определить по простейшим формулам

– для ЭМФ с верхней полосой F=500кГц,

— со средней полосой F(кГц)=499,7 — П/2,

— с нижней полосой F(кГц)=499,4 — П.

Напряжение сигнала второго гетеродина частотой около 500 кГц (в авторском экземпляре 498,33 кГц) и величиной порядка 1,5…3 Вэфф поступает на второй затвор VT4 и в результате преобразования спектр однополосного сигнала переносится с ПЧ в область звуковых частот. Коэффициент преобразования (усиления) детектора примерно 4"

Это про другую конструкцию, но суть та же.
Только слово ЭМФ, в тексте поменяйте на КФ.

evgen250 · Сообщение **evgen250** » 12 июн 2022, 20:49

Alex Hoffman, спасибо про опору понятно.теперь бы с синтезатором понять как его настроить.на первый гетеродин подаём частоту плюс пч.ну примерно 1.800м плюс 8.192м.(середина фильтра) ,
