Трансивер STEP2 от US5MSQ

[Alex Hoffman]

на первый гетеродин подаём частоту плюс пч.ну примерно 1.800м плюс 8.192м.(середина фильтра) ,

Не на "первый гетеродин", а на первый смеситель.
Для диапазонов 160/80/40 метров, подаём сигнал с синтезатора равный частоте диапазона ПЛЮС частота опорного генератора.
Для диапазонов 20/15/10 метров, подаём сигнал с синтезатора равный частоте диапазона МИНУС частота опорного генератора.

[Alex Hoffman]

Для Вашего фильтра частота опорного генератора должна быть в районе 8 189 500 герц.
Более точно в пределах +/- 100 герц, можно будет подобрать, по комфортному именно для Вас, приёму SSB станций.

[evgen250]

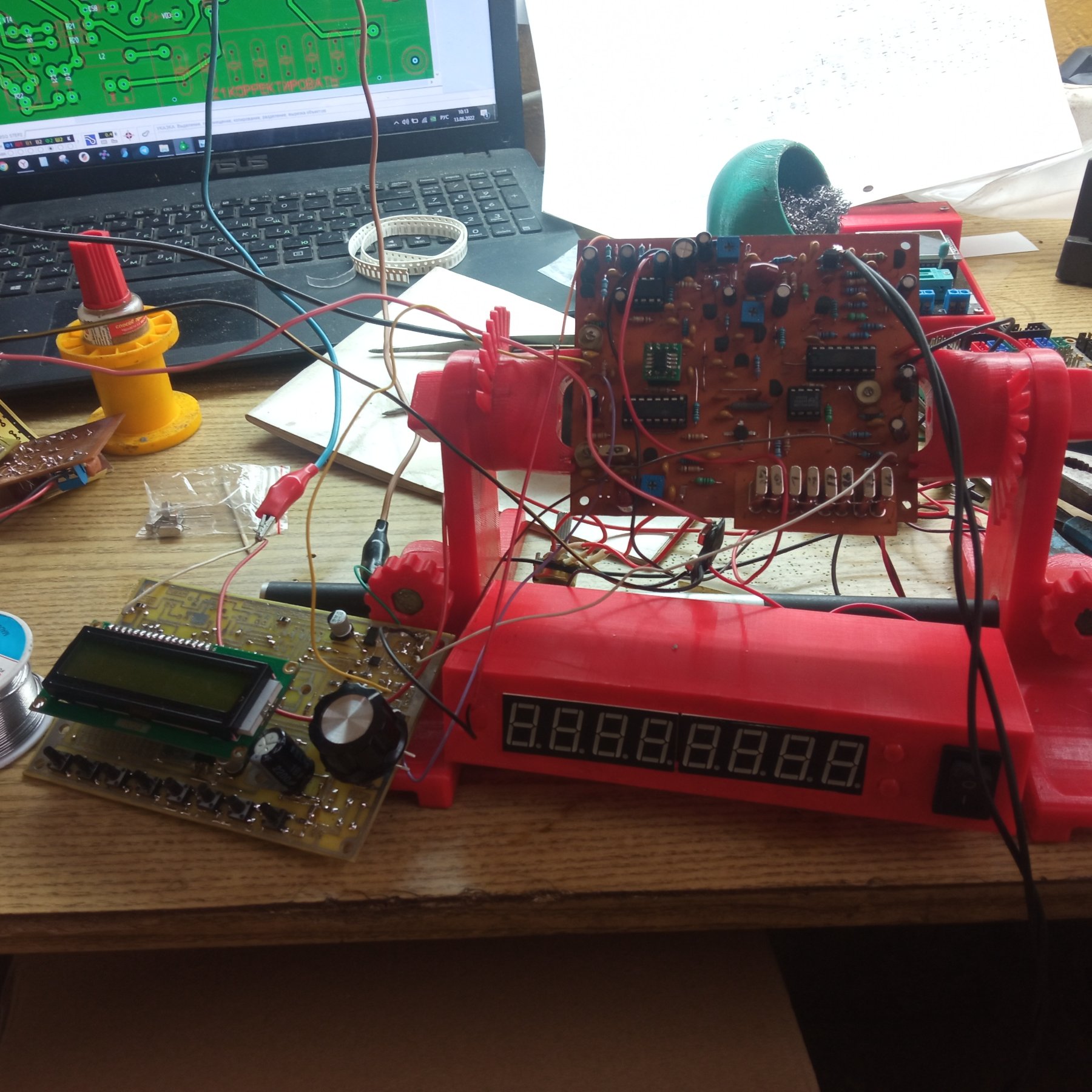

Alex Hoffman, померил напряжение на смесителях. На первом 0.5вольт и на втором тоже 0.5

[Alex Hoffman]

Alex Hoffman, померил напряжение на смесителях. На первом 0.5вольт и на втором тоже 0.5

Через конденсатор в 10n, подключите антенну, к 4 ноге DA1. Должен прослушиваться шум эфира.

[evgen250]

Alex Hoffman, шум эфира я слышу.вот только ни одной станции не принимаю.только помехи.уже антэну поднял метров на 8.должно же что то ловить. Не знаю наверно я всё же что то упустил из виду.какуюто мелоч.может тут в Тобольске мёртвая зона какая

[Alex Hoffman]

Alex Hoffman, шум эфира я слышу.вот только ни одной станции не принимаю.только помехи.уже антэну поднял метров на 8.должно же что то ловить. Не знаю наверно я всё же что то упустил из виду.какуюто мелоч.может тут в Тобольске мёртвая зона какая

Слушать надо не сейчас. Слушать надо после 21.00 на 40 и 80 метрах. Если синтезатор настроен правильно, то всяко, кого-то услышите.
В вашем районе, на 3648 кГц, по вечерам, бывает "завалинка" омских и казахских радиолюбителей. На них и ориентируйтесь.
ДПФ подключены?

[Alex Hoffman]

Какие цифры показывает частотмер на на 6 ноге DA1?

[evgen250]

Alex Hoffman, на шестой ноге да 1 частотомер показывает частоту синтезатора плюс пч (специально считал или минус пч.)
Дпф пока нет.

[7evgeny7]

Здравствуйте. Попробуйте подключить ДПФ с УВЧ. У меня без УВЧ тоже почти никого не слышно было. Как подключил УВЧ и более или менее настроил фильтр станции пошли...да ещё как. При прикосновении пинцетом к L2 должен конкретно шум эфира возрастать. А вечером при прикосновении Китайские станции идут. Ещё была заморочка с выставлением частоты гетеродина. Учитывайте что при измерении частотомер тоже вносит свои коррективы. Не мог выставить частоту. Не дотягивала частота подстроечником С26. Подбирал С28. В итоге вообще удалил С28 и частоту получилось выставить.

[Alex Hoffman]

Дпф пока нет.

ДПФ крайне желательны. (Конечно можно будет услышать и без них).
Кроме того, что они фильтруют зеркалку (что вдвое уменьшает лишний шум), они ещё и согласуют антенну со входом приёмника.
Что у Вас за антенна?
