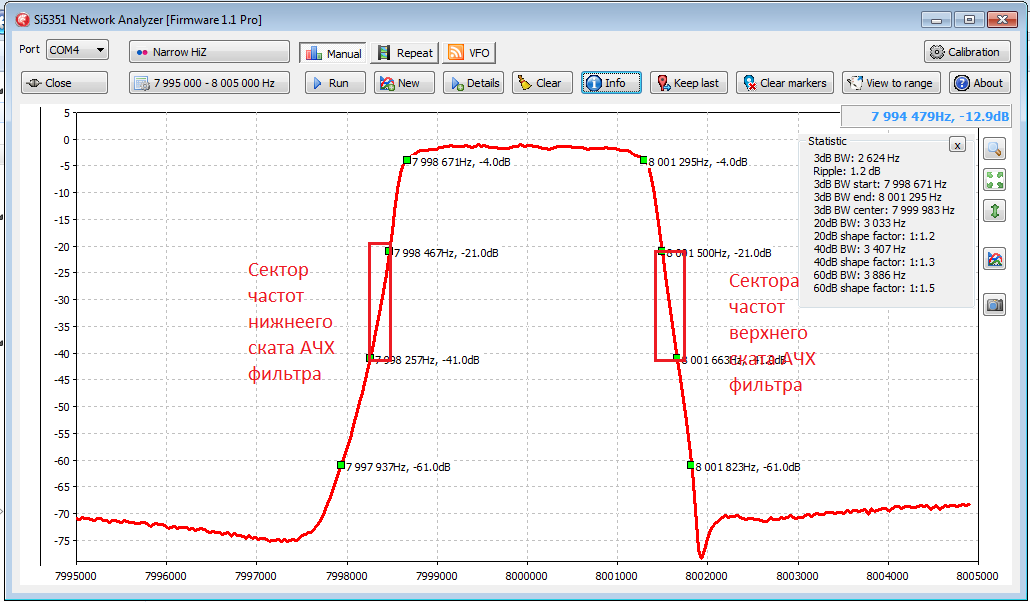

Начнём с начала; 1. Настройка синтезатора- вписывать в меню нужно известные величины, частота ПЧ равна частоте опорного генератора, без разницы верхний это скат или нижний, вписываются частоты опорного генератора.

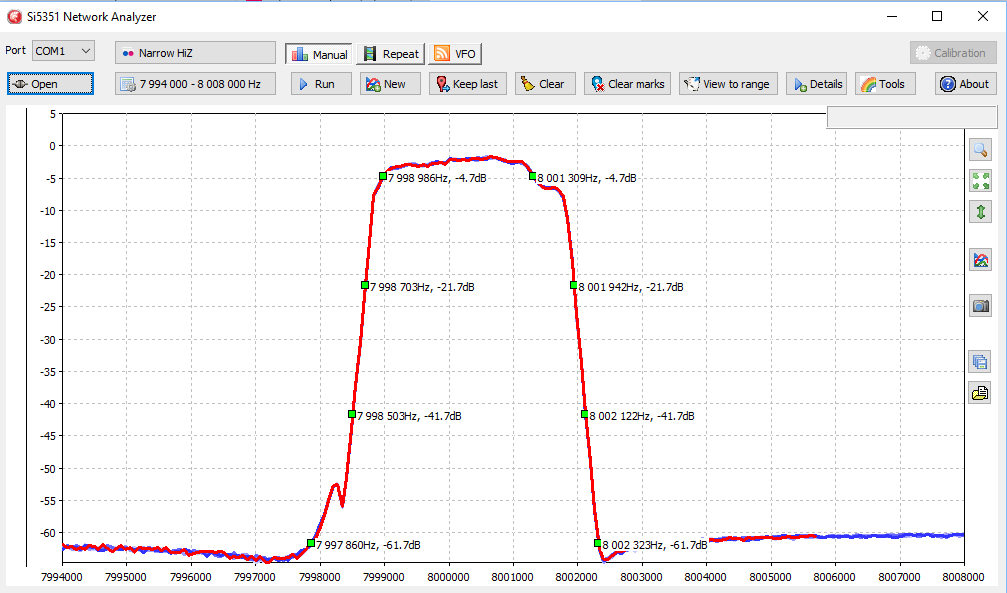

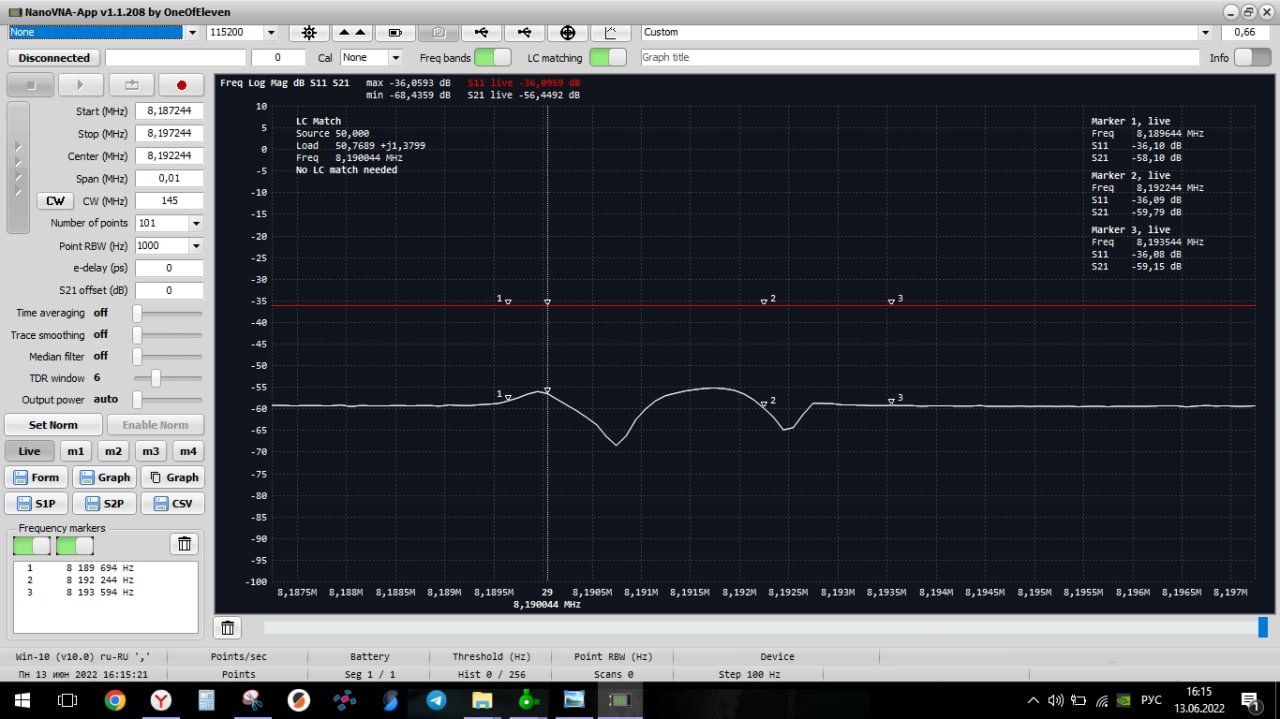

2. Ваша наноВНА, даст вам эти величины, нужно только курсором поводить по спектру фильтра(см. картинку выше).

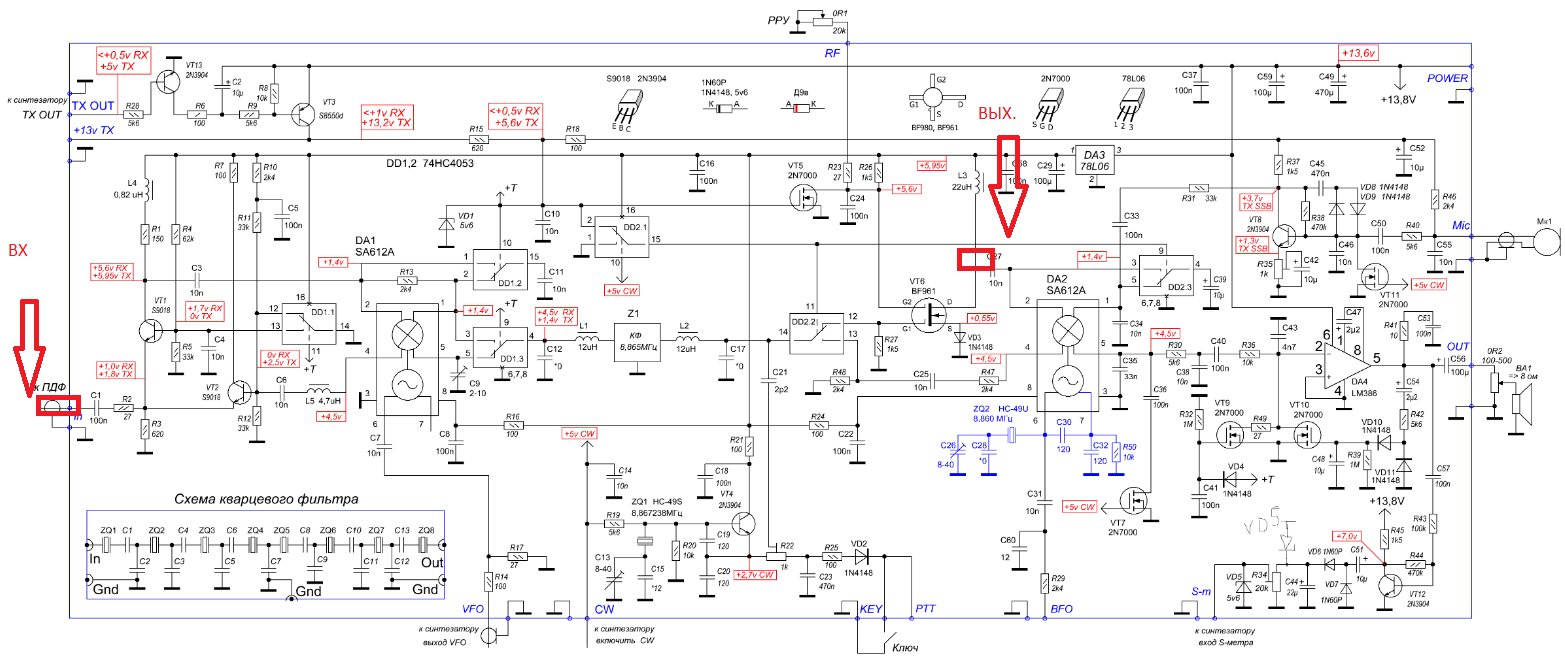

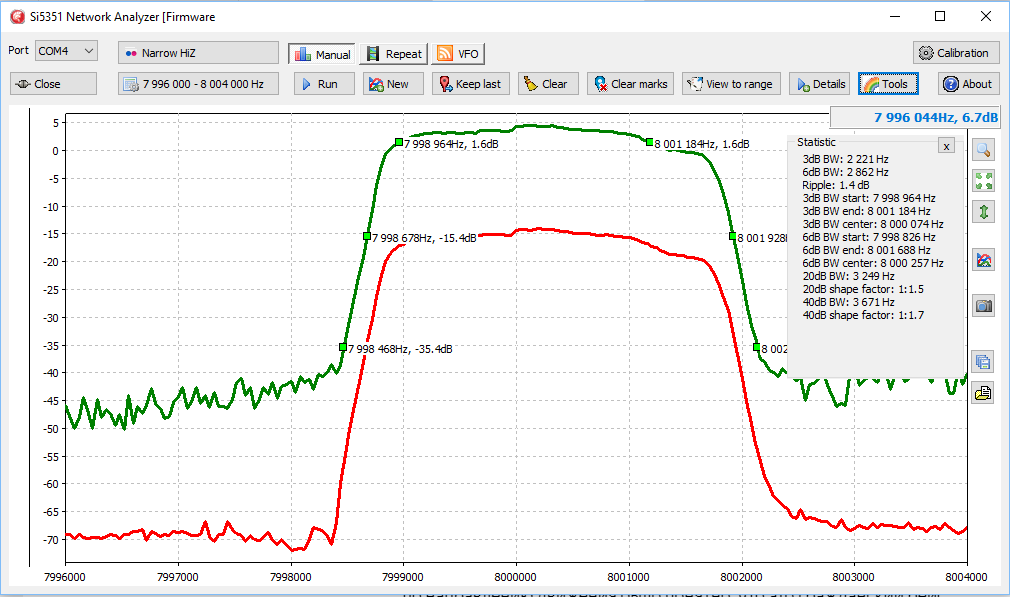

3.С помощью наноВНА полезно было бы посмотреть сквозную АЧХ всего тракта ПЧ трансивера. Делается это очень просто, в режиме приёма, сигнал с ВНА подаёте на вх основной ПП(без синтезатора), сигнал снимаете со стока транзистора VT6, через конденсатор. Ежели вы таки увидите такую же или похожую АЧХ, то всё в порядке, ежели нет, то нужно разбираться с цепями прохождения сигнала и цепями согласования фильтра( присылали мне ПП, пришлось выкинуть конденсаторы в цепи согласования, они там лишние, ёмкость монтажа и так порядка 12...15 пФ.)
4.Всега ищите контакт там где го не должно быть и отсутствие оного там где он должен быть! Первая заповедь монтажника-ваятеля.
