Трансивер STEP2 от US5MSQ

[evgen250]

Я наверно может маленько в некоторых вопросах и не догоняю,но для меня важно хотя бы что-нибудь услышать на собственноручно собранном устройстве.мне 40 лет и по образованию я радиомеханик,но как то не сложилось.всё больше с техникой работаю .а радио это мечта двадцатилетней давности.а сейчас на работе время позволяет заниматься .вот последний год и покупал детали и приборы для сборки и настройки.хоть и китайские но всё же приборы.

[ru0aog]

evgen250, тогда берите приборы и вперёд!

Полоса пропускания тракта ПЧ у вас лежит, насколько я понял, в диапазоне 8189.825...8192.975 кГц. Раз ширина фильтра 3150 и центральная частота 8191.400.
Если значение ПЧ=8189.500, то установив синтез на 3600.000 вы получите VFO = 11789.500 кГц.
Из эфира пролезет кусок 3596.525...3599.675 кГц и 19979.325...19982.475 кГц.
Если бы был ДПФ, он бы отфильтровал зеркалку на 19,9 МГц. Но и она нам не особо помешает.
А вот опорник должен быть или BFO = 8189.500 кГц или 8193.300 кГц (в зависимости от боковой).

Осциллограф с высокоомным входом и полосой хотя бы до 10...15 МГц есть?

[Alex Hoffman]

Я наверно может маленько в некоторых вопросах и не догоняю,но для меня важно хотя бы что-нибудь услышать на собственноручно собранном устройстве.мне 40 лет и по образованию я радиомеханик,но как то не сложилось.всё больше с техникой работаю .а радио это мечта двадцатилетней давности.а сейчас на работе время позволяет заниматься .вот последний год и покупал детали и приборы для сборки и настройки.хоть и китайские но всё же приборы.

Евгений, всё нормально.
То, через что, Вы сейчас проходите, это обычный путь радиолюбителя. Все мы когда-то испытывали похожие проблемы.
Если не опустите руки, то уверяю Вас, что максимум через два-три дня, будете вспоминать свои страдания с улыбкой.
Верьте в себя и свою мечту, ну а мы Вам, чем сможем, тем поможем.

[evgen250]

ru0aog, осцылограф с 1_65а.думаю справится

[Alex 1]

Это не фиаско, это низкоомный вход NanoVNA,

Это именно фиаско. Я прикручивал картинки сквозного АЧХ тракта ПЧ Степа-II, там зелёная кривая, это высокоомный вход, а красная 50 Омный, выход у моего АЧХометра(от UR5FFR), всегда 50 Ом. То что показал на картинке evgen250, это и есть почти полное отсутствие сигнала, который попадает в тракт ПЧ, исключительно из за ёмкости монтажа. Там либо обрыв цепи, либо коза в цепи. А причин может быть уйма, от говённой 4053 и негодного КП327(BF961), до не верно считанного номинала рассыпухи.

Вы все свои приёмники/трансиверы используете без ДПФ?
Или только Бизон-018, или только в "первом включении"?

Аж закопипастил.
При относительно высокой ПЧ(8...12 мГц), для наладки основной платы, ДПФ нафик не нужен. Всё рано зеркалку не услышите, ибо уже почти не кого слушать.

[Alex Hoffman]

Там либо обрыв цепи, либо коза в цепи.

Как это сочетается с шумом эфира от пинцета в антенном гнезде?

[Alex 1]

Как это сочетается с шумом эфира от пинцета

Элементарно "Ватсон", элементарно . Жалко не могу без Ютуба тут ролик прикрутить, приёма основной ПП, Степа, с полностью закороченным входом, и ить принимал же не плохо почти( у меня в СМД варианте). Только S-метр ни как не желал "дергаться" .

[Alex Hoffman]

не могу без Ютуба тут ролик прикрутить, приёма основной ПП, Степа, с полностью закороченным входом, и ить принимал же не плохо почти

Принимать с полностью закороченным входом получается, а прикрутить ролик с Ютуба проблема?
Ваша фамилие не Ватсон, а Мюнхаузен?

[evgen250]

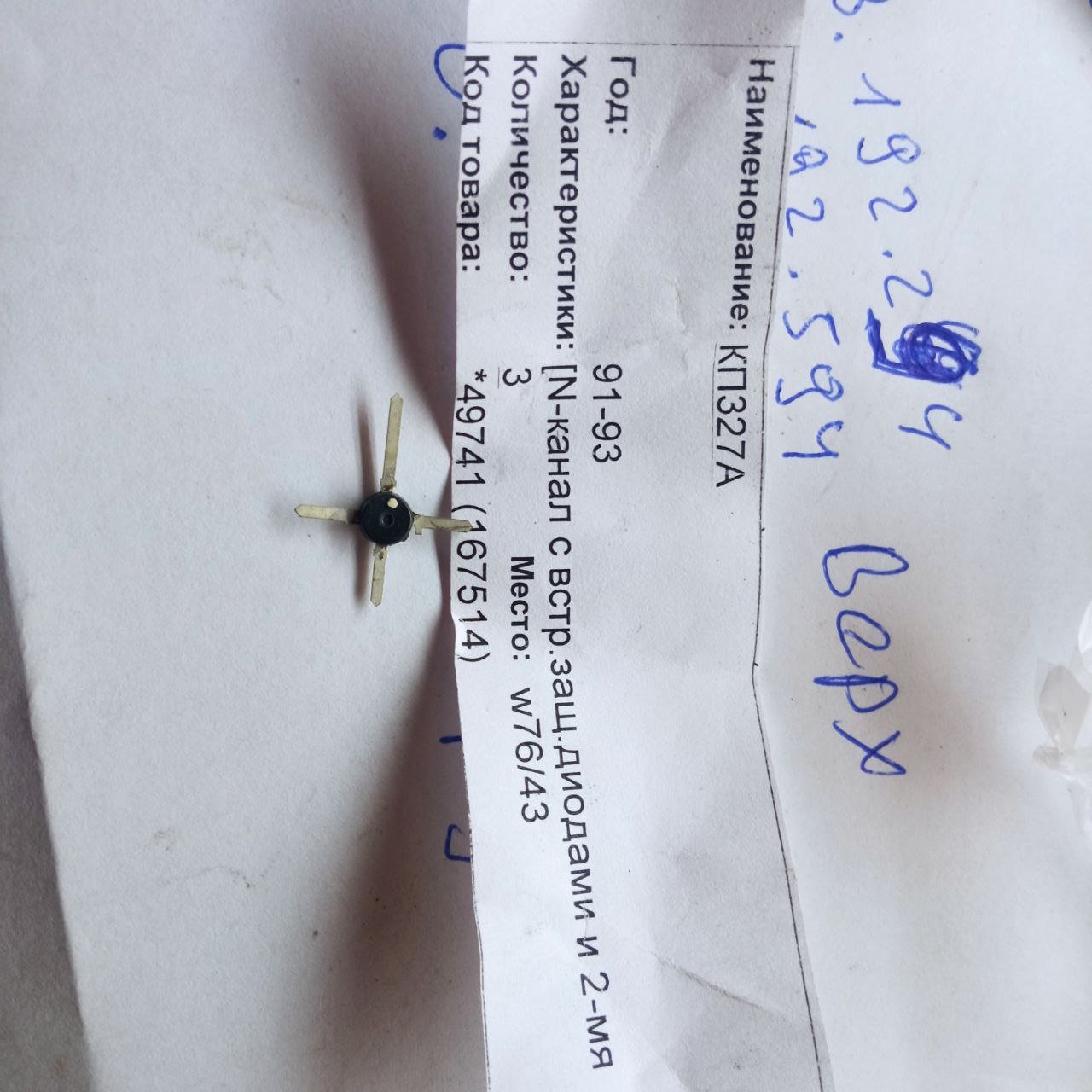

А вот про КП 327 меня терзают сомнения.по цоколевке наверно 3 варианта видел.как его проверить.

[evgen250]

вот он
