RX тракт на SA612

[R9OFG]

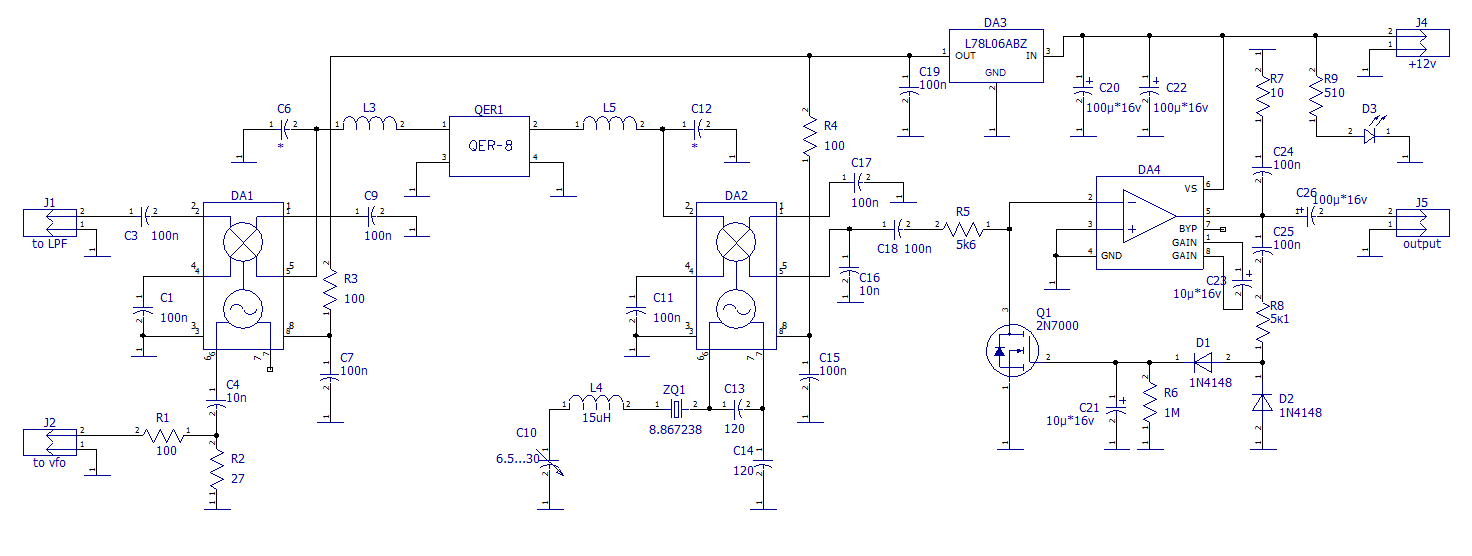

По сути это часть от STEP-II, которую я применяю для отладки синтезатора. Задался я идеей переключать синтезатором полосу LSB/USB, соответственно встал вопрос как это сделать минимально изменив схему тракта.

К примеру - если на 40m частота ГПД выше принимаемой частоты и для LSB опорник настроен на нижний скат АЧХ ФОС то для переключения на USB достаточно перестроить опорник на верхний скат АЧХ... решил попробовать, благо что данное включение кварца подстроечником С7 позволяет это сделать.

Решил проверить в живую, перенастроил опорник на +300 Гц от уровня -6dBm верхнего ската АЧХ QER фильтра, включил WSJT-X на моду FT8 и понеслось...

phpBB [video]

Значит получилось. Для переключения полосы попробую решение предложенное Сергеем Эдуардовичем US5MSQ.

Заметил вот еще что, в текущей схеме нет ни УВЧ ни УПЧ, сингнал с LM386 подаю на вход аудиокарты ПК, т.е. все усиление происходит по УНЧ. Фишка в том, что я не заметил разницы по приему на стенде и на рядом стоящий IC-718, естественно все на одну антенну. Разница конечно есть и в пользу IC-718, но она незначительная.

Вот и подумал, может на входе поставить УВЧ после ДПФ, а основное усиление сделать все же по УНЧ, без УПЧ?

[R2AJI]

А есть возможность снять сквозную АЧХ тракта?

[R9OFG]

А есть возможность снять сквозную АЧХ тракта?

Теоретически да, попробую...

[R9OFG]

QER 8 резонаторов полоса 2,9 кГц, 7,100 мГц USB

phpBB [video]

[R2AJI]

Неплохо для такого простого тракта!

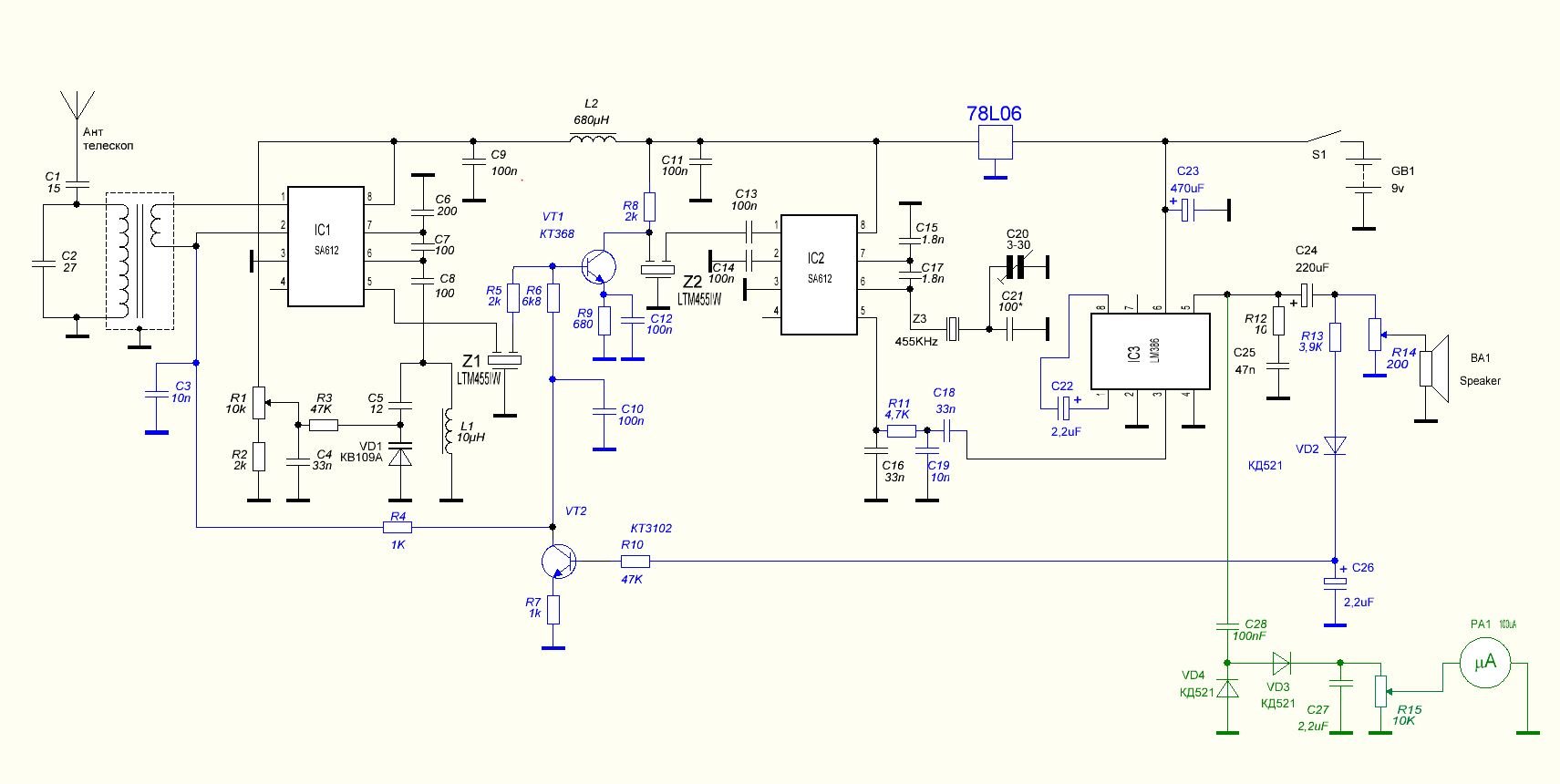

Вот посмотрите мой тракт на SA612 собранный под чутким руководством US5MSQ

Здесь хорошая АРУ, если не изменяет память, то 70dB + S-метр, но на дешевых пьезо-фильтрах, Чувствительности для телескопа правда не хватило, но с проводом в 3 метра очень неплохо работал.
И видео пятилетней давности:

phpBB [video]

[R9OFG]

Достойно звучит! Спасибо Владимир, положил схемку в копилку!

[Криворукий]

R0AEK, приветствую!

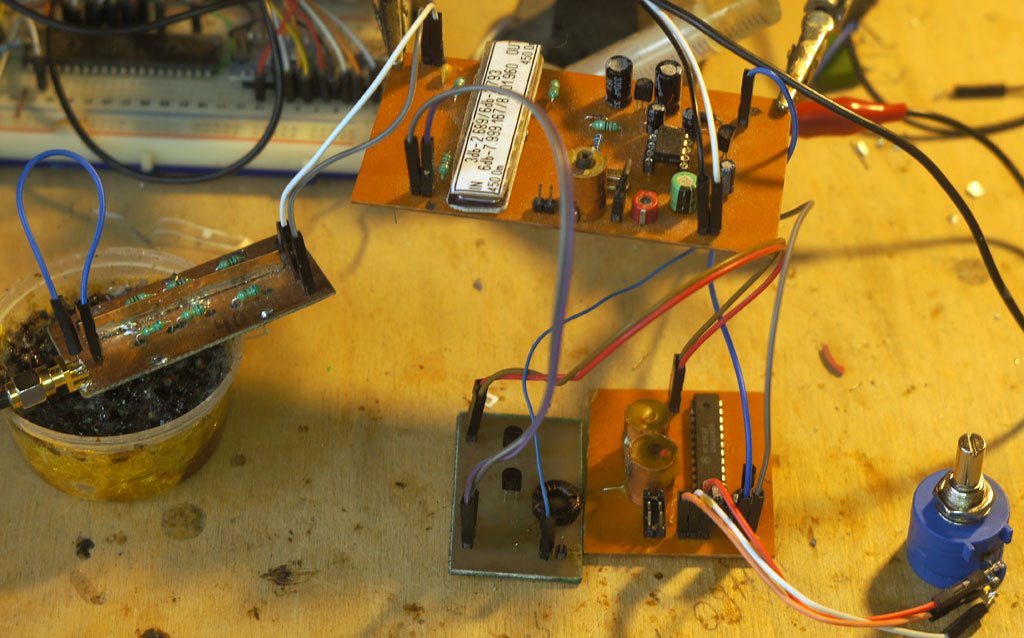

У меня этот тракт как экспериментальный приёмник, месяца два как на столе завис
Разные варианты ДПФ к нему прикручивал, а так же синтезаторы. Теперь с ГПД его слушаю.
С ГПД звучит чище, чем с синтезатором. Переключение верхняя/нижняя боковая с помощью катушки и конденсатора.
Но всё сделано по-пионерски. Переключение джемпером, т.е. можно тумблер подключить и им полосу переключать

[R9OFG]

Криворукий, приветствую!

Разные варианты ДПФ к нему прикручивал, а так же синтезаторы. Теперь с ГПД его слушаю.
С ГПД звучит чище, чем с синтезатором.

В соседней ветке спрашивали разницу с фнч после синтеза, проверил еще раз потом, заметно чище работает, все таки физику не обманешь или синус или меандр, у себя на стенде оставил фнч на синтезаторе. Позже хочу попробовать не фнч а дпф на диапазон перестройки синтезатора.

[Криворукий]

хочу попробовать не фнч а дпф на диапазон перестройки синтезатора.

Немного не понял, т.е. вместо фнч после синтезатора поставить дпф?
Сегодня я примерно выровнял уровни с гпд и синтезатора, послушал с синтезатором, потом с гпд и разницы вроде и не заметил

[R9OFG]

Немного не понял, т.е. вместо фнч после синтезатора поставить дпф?

Да верно.

[/quote]

Сегодня я примерно выровнял уровни с гпд и синтезатора, послушал с синтезатором, потом с гпд и разницы вроде и не заметил

Я разные уровни пробовал ставить, нормально работает SA612 если через делитель как в степе подавал в пределах 300,,,1500мВ, особой разницы не заметил от разных уровней, если ниже 300мВ то чувствительность естественно падает.
