Дружба м помогите наладить

Черный мозг

Всем привет! Есть недобитый трансивер дружба м. Версия 3.1. Так вот нет шума эфира. Тональный сигнал присутствует. Точнее иногда шум появляется тихий и исчезает. На прикасания к пф нет реакции. Заменил vt17, был кт940, поставил кт815. Заменил все электролиты на новые. Все остальное пропаял. Нет шума и все. Помогите настроить аппарат.

R2AJI · Сообщение **R2AJI** » 12 янв 2023, 17:04

Доброго.

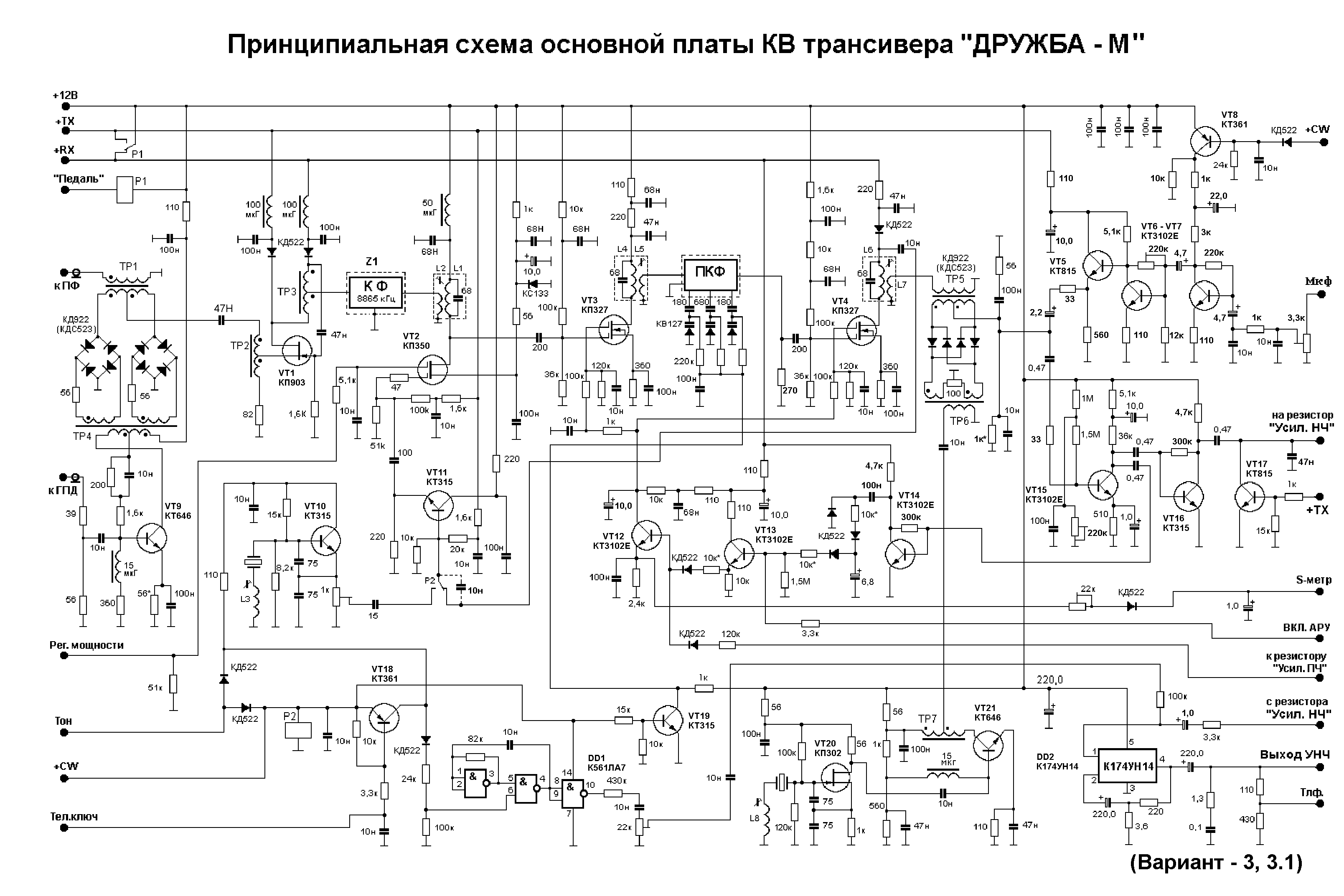

Прикрепили бы для начала вашу схему, что бы предметно разговаривать, ну попробуем и так.
Для начала:

1. Проверяем наличие напряжения +12В и те же 12 вольт в режимах RX и TX, что бы все было на своих местах.
2. Проверяем УНЧ, касаемся первой ножки УН14 и если динамик зарычал, значит все в порядке.
3. Касаемся поочередно баз транзисторов VT16 и VT15 рычание должно соответственно увеличиваться (не забываем про регулятор громкости)
4. Проверяем наличие опорной частоты в 500 кгц.

Черный мозг

1 и 2, 3 пункт есть.

Черный мозг

Черный мозг

Ошибся фон есть только от dd2 и vt16 и 15 еле еле.

Alex Hoffman

Черный мозг писал(а): ↑
12 янв 2023, 17:50
Ошибся фон есть только от dd2 и vt16 и 15 еле еле.

Тогда надо смотреть регулятор громкости. Или провод отвалился, или резистор загрязнился.

ru0aog · Сообщение **ru0aog** » 12 янв 2023, 21:21

VT15, VT16 фон есть.
Так что не резистор.
Тут, похоже нету генерации опоры.
На среднем выводе TR7 есть сигнал? Есть чем посмотреть?

R2AJI · Сообщение **R2AJI** » 12 янв 2023, 21:39

ru0aog писал(а): ↑
12 янв 2023, 21:21
VT15, VT16 фон есть.

Должен быть не еле-еле а громким.

Работу опорного генератора можно проконтролировать осциллографом или контрольным приемником.
Что у Вас есть из приборов и приемников?

Черный мозг

снял резисторы ПЧ, НЧ, Мощности. На НЧ от входа и выхода лишних два резистора. Убрал. Массу от переменных резисторов потянул к основной плате, так как была на плате фильтров. Сейчас шум есть, не слишком слышно но регулировка заработала. Греется тда2003. За пол часа до 60 градусов около.
В эфире есть писк но не слышно никого.
Нужно на синтезаторе выставить пч. Не могу..

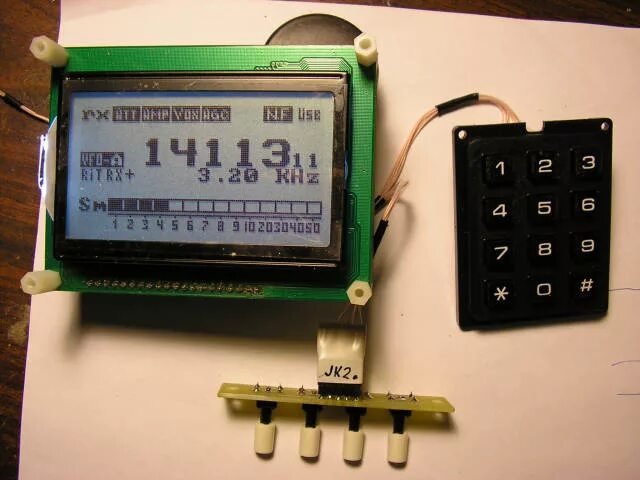

Синтезатор фото во вложении. Как его меню зайти.
Из приборов осциллограф на базе мотортестера( мне кажется такие частоты он не потянет). Мультиметр vc9808. Приемник латвия 64 года есть

Черный мозг

VT15 VT16 фон появился. Громкий.
