Приемник Прямого Преобразования на микросхеме К174ХА2

[John Kramer]

Отключаю от 16 вывода свиста нет.

phpBB [video]

[R2AJI]

Интересно получается, если отключить дроссель от 16, то мы отключаем выход смесителя от входа УПЧ, который в данном приемнике используется как предварительный УНЧ. Возбуждение пропадает, и через емкость монтажа и емкость самой микросхемы идет просачивание сигнала, и мы получаем какой-никакой прием. Вывод, излишнее усиление по НЧ?
Судя по даташиту на 2822 у нее усиление примерно 100 по напряжению, в принципе не много, но и не мало, для данного приемника может быть избыточным. Сколько усиления у УПЧ сказать сложно. Но судя по найденой информации, УПЧ четырехкаскадный.
Возможно действительно получилось много усиления, тем более при таком плотном монтаже.

[John Kramer]

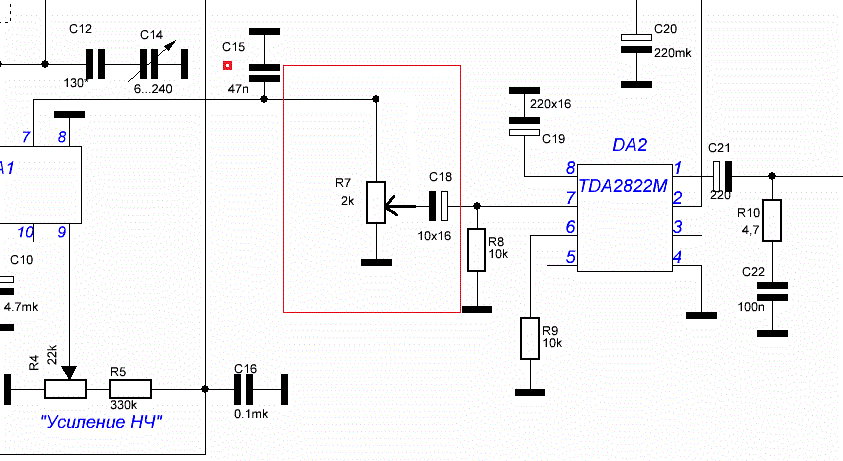

схему я немного переделал и на входе унч я поставил подстроечный резистор.

И еще хотел спросить. У меня есть пару микросхем МС3361ВР я так понял можно попробовать LIDIA-80 собрать. Вы на видео собирали оба приемника. Какой вам понравился больше?

[R2AJI]

LIDIA-80 понравился больше, но оно и не удивительно, микросхема МС3361 однако получше будет, чем К174ХА2
Но у Лидии нет АРУ

[John Kramer]

Понятно. попробую лидию собрать. Там и фильтра нету на магнитной головке.

[Криворукий]

Причиной оказалась магнитная головка

Корпус головки был заземлён?

[R4YAE]

Попробуйте вместо 2822 временно подключить активные колонки со встроенным усилителем.
Возбуд по НЧ часто вызван неправильным монтажом, в частности разводка "земли" страдает.

[John Kramer]

Корпус головки был заземлён?

нет не был заземлен.
Нет у меня дома активных колонок((

[Криворукий]

John Kramer, посмотрите у Сергея Беленецкого https://us5msq.com.ua/prostoj-lc-fnch-5 ... fonnoj-gu/
Обратите внимание на схему подключения головки.

[R4YAE]

Вместо катушки можно временно включить резистор сопротивлением 1кОм.
