LTspice - симуляция работы схем

Сообщение R9OFG » 28 фев 2023, 11:47

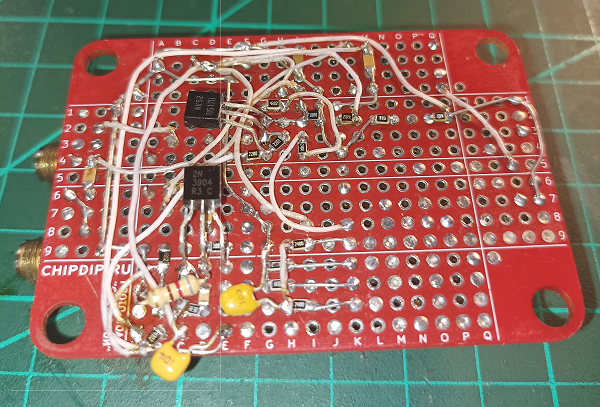

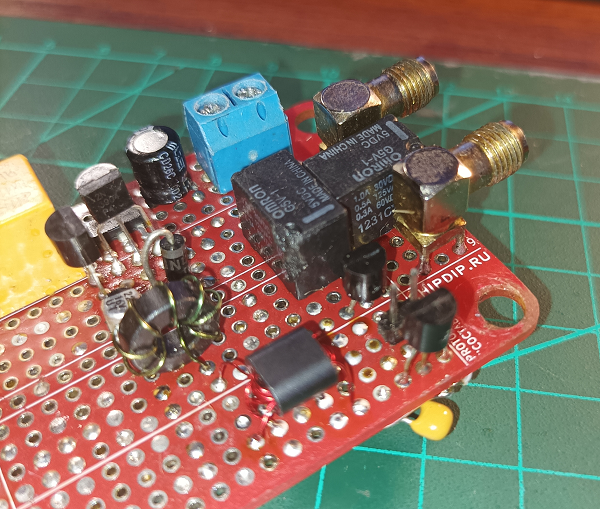

Первые результаты. Собрал первый каскад и захотелось посмотреть, что получается

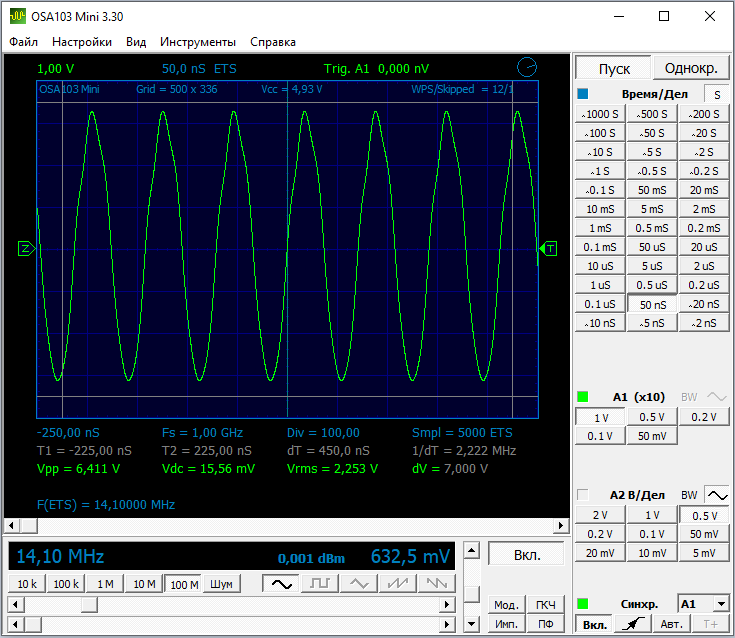

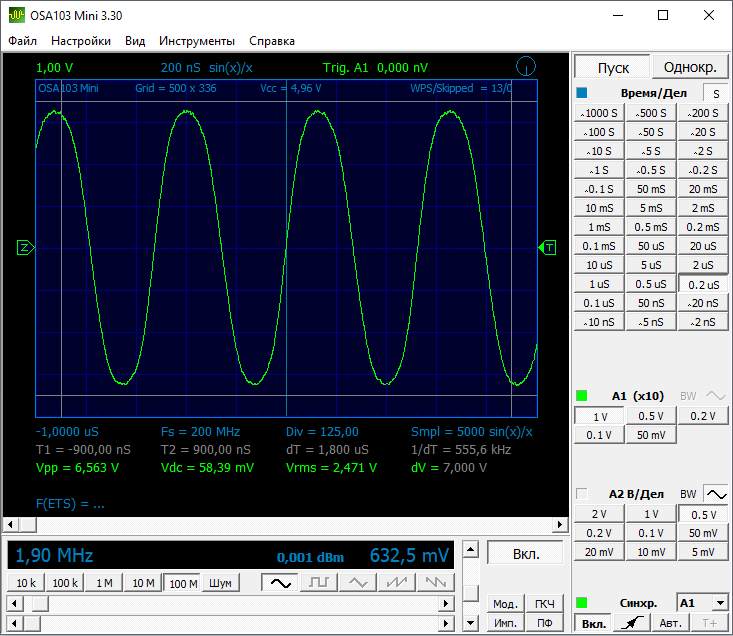

Замеряем.... на каждом плече выхода Tr2

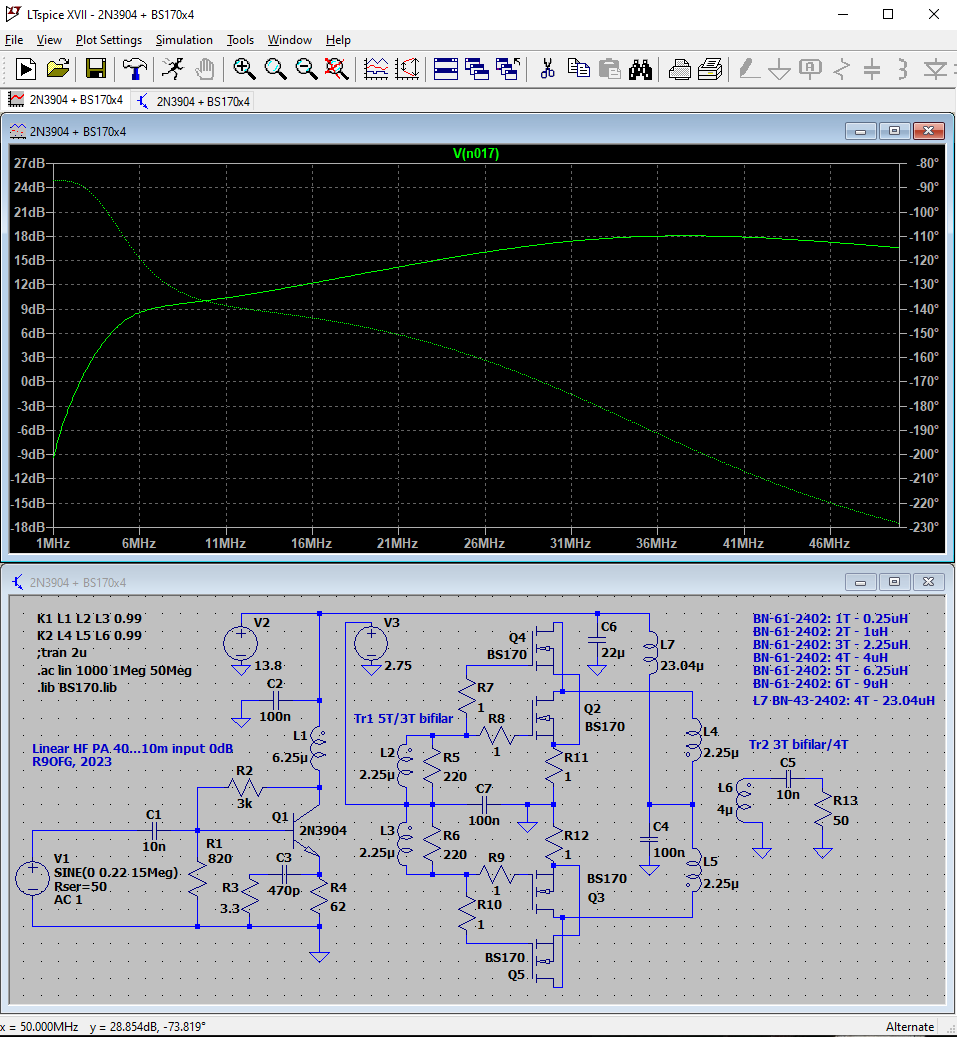

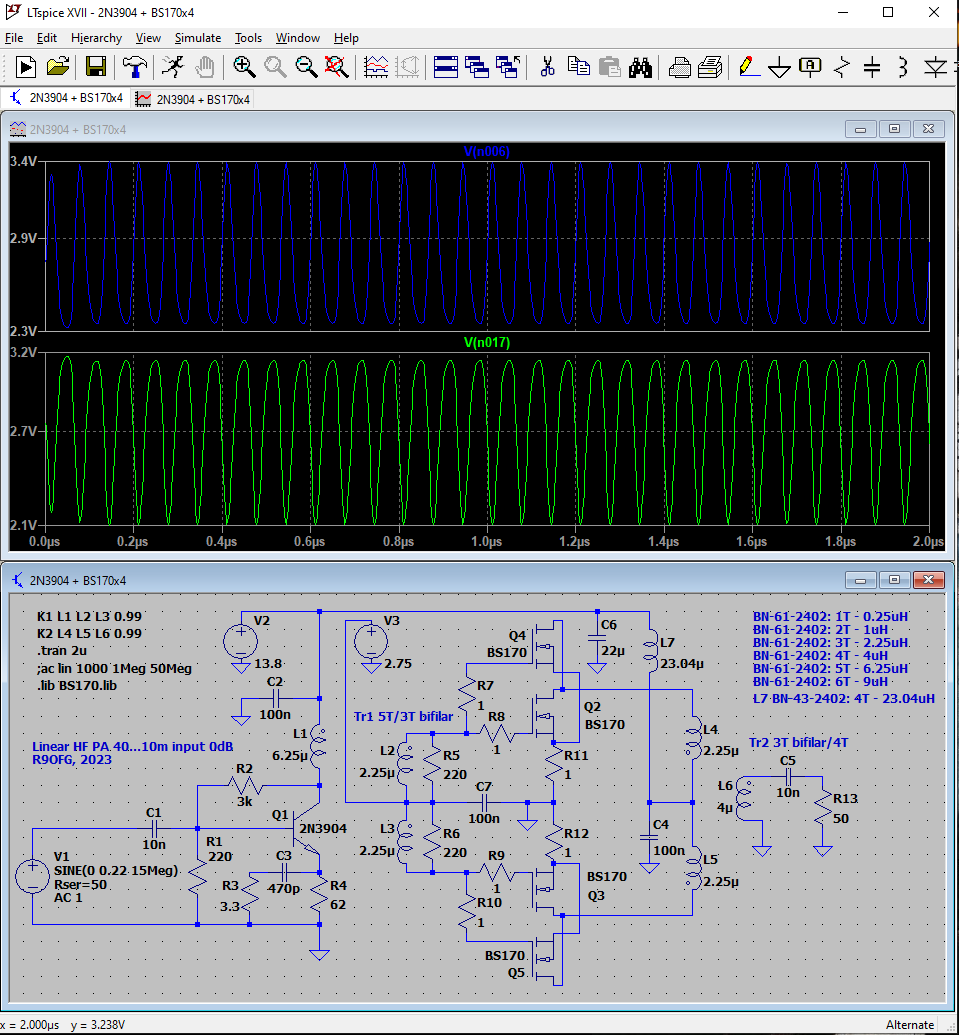

Синусоида кривовата, открыл модель и начал экспериментировать со смещением на Q1, а именно уменьшать значение R1


Ага, похоже. Подобрал номинал этого резистора в реальной схеме, получилось 820 Ом, почти красиво...

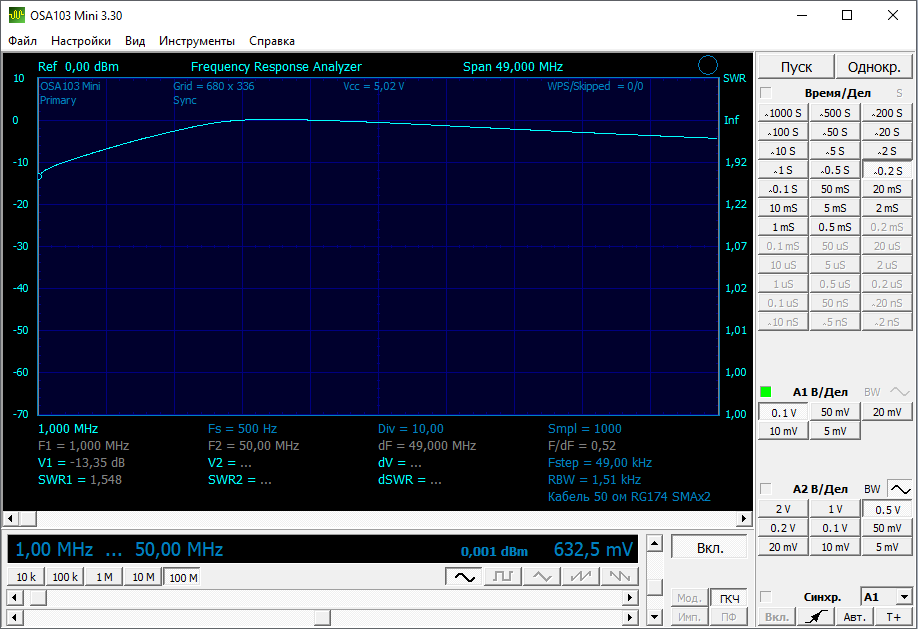

RMS на модели 2.9v, в реале 2.3v. Далее сравнил ачх первого каскада на модели и в реале


Ну, что то общее есть, по крайне мере по форме!

Аватара пользователя
R9OFG
Сообщения: 1286
Зарегистрирован: 03 ноя 2019, 22:30
Позывной: R9OFG, ex R0AEK
Город: Новосибирск
Имя: Саша
Благодарил (а): 198 раз
Поблагодарили: 310 раз
Контактная информация:

LTspice - симуляция работы схем

Сообщение R9OFG » 28 фев 2023, 20:12

Докладываю!

На выходе мало, 160m чуть более 1w, на 10m 300mW. Но тут 90% дело в выходном трансформаторе (во вторичке 4 витка многовато наверное, но замечу, что индуктивность получившихся трансформаторов я не мерил), то что я раздербанил почти 5w на НЧ давало но форма сигнала была гораздо хуже.

Картинок немного, 160/20/10m ФНЧ нет, идет через КСВ метр на эквивалент. И АЧХ, маркер стоит на 50МГц


Аватара пользователя
R9OFG
Сообщения: 1286
Зарегистрирован: 03 ноя 2019, 22:30
Позывной: R9OFG, ex R0AEK
Город: Новосибирск
Имя: Саша
Благодарил (а): 198 раз
Поблагодарили: 310 раз
Контактная информация:

LTspice - симуляция работы схем

Сообщение R9OFG » 01 мар 2023, 10:44

Еще немного по экспериментировал с выходным трансформатором, 4 витка как в модели, самое оптимальное по форме сигнала, 5 витков чуть добавляет на выходе, не значительно, но уже страдает немного форма сигнала, 3 витка - страдает форма и на выходе меньше.

Если смотреть на АЧХ модели то уровень примерно 30dBm, а это как раз и есть 1w выходной, в целом все сходится, кроме завала на ВЧ, но тут видимо особенность BS170, и исправить это скорее всего не удастся.

Аватара пользователя
R9OFG
Сообщения: 1286
Зарегистрирован: 03 ноя 2019, 22:30
Позывной: R9OFG, ex R0AEK
Город: Новосибирск
Имя: Саша
Благодарил (а): 198 раз
Поблагодарили: 310 раз
Контактная информация:

LTspice - симуляция работы схем

Сообщение R9OFG » 07 окт 2024, 04:48

Измерение ИМД проектируемой схемы


Аватара пользователя
R9OFG
Сообщения: 1286
Зарегистрирован: 03 ноя 2019, 22:30
Позывной: R9OFG, ex R0AEK
Город: Новосибирск
Имя: Саша
Благодарил (а): 198 раз
Поблагодарили: 310 раз
Контактная информация:

LTspice - симуляция работы схем

Сообщение R9OFG » 07 окт 2024, 04:52

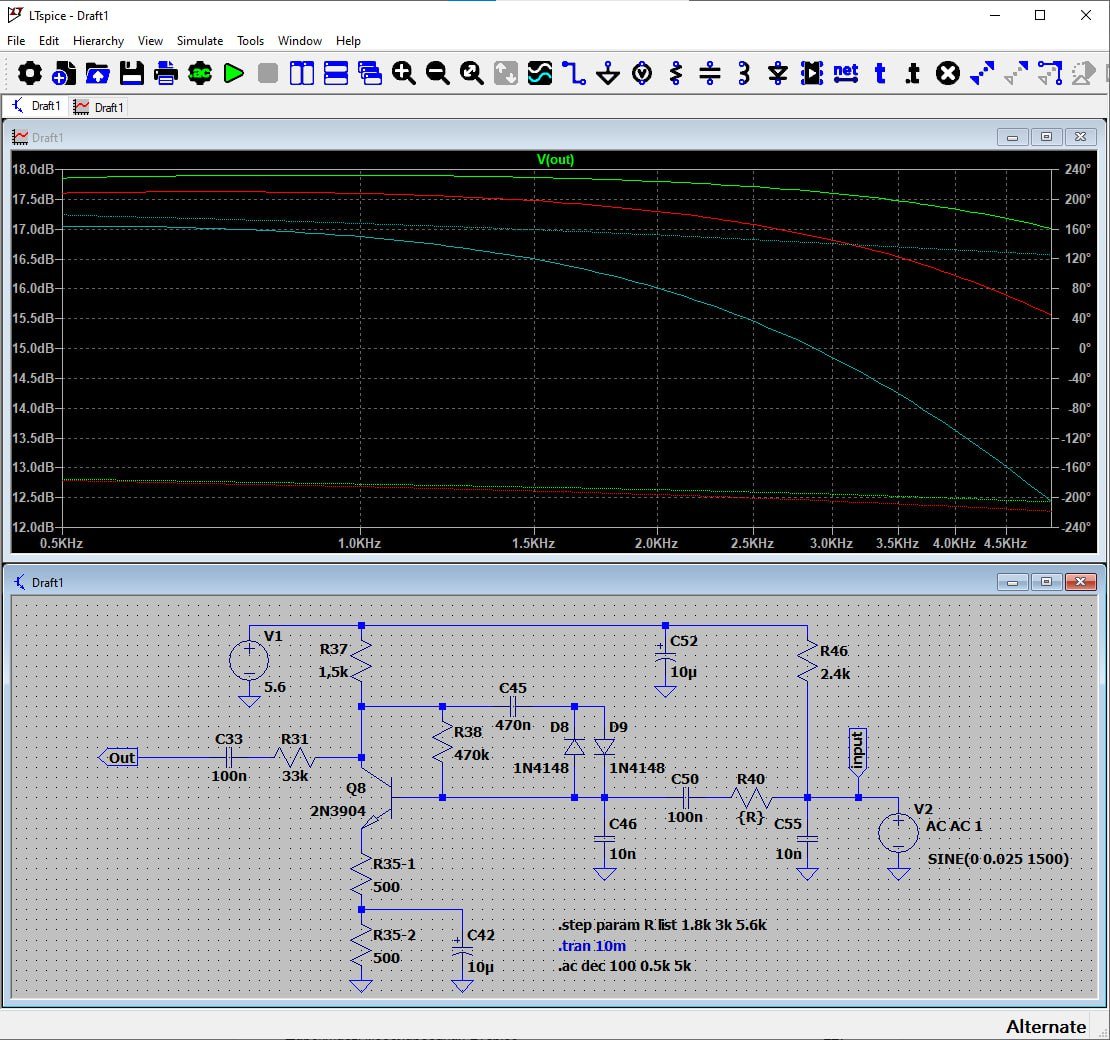

Симуляция разных значений компонента, на картинке ниже заданы три значения R40, на графике видно как изменяется АЧХ микрофонного усилителя STEP-II


Аватара пользователя
R9OFG
Сообщения: 1286
Зарегистрирован: 03 ноя 2019, 22:30
Позывной: R9OFG, ex R0AEK
Город: Новосибирск
Имя: Саша
Благодарил (а): 198 раз
Поблагодарили: 310 раз
Контактная информация:

LTspice - симуляция работы схем

Сообщение R9OFG » 28 ноя 2024, 04:46

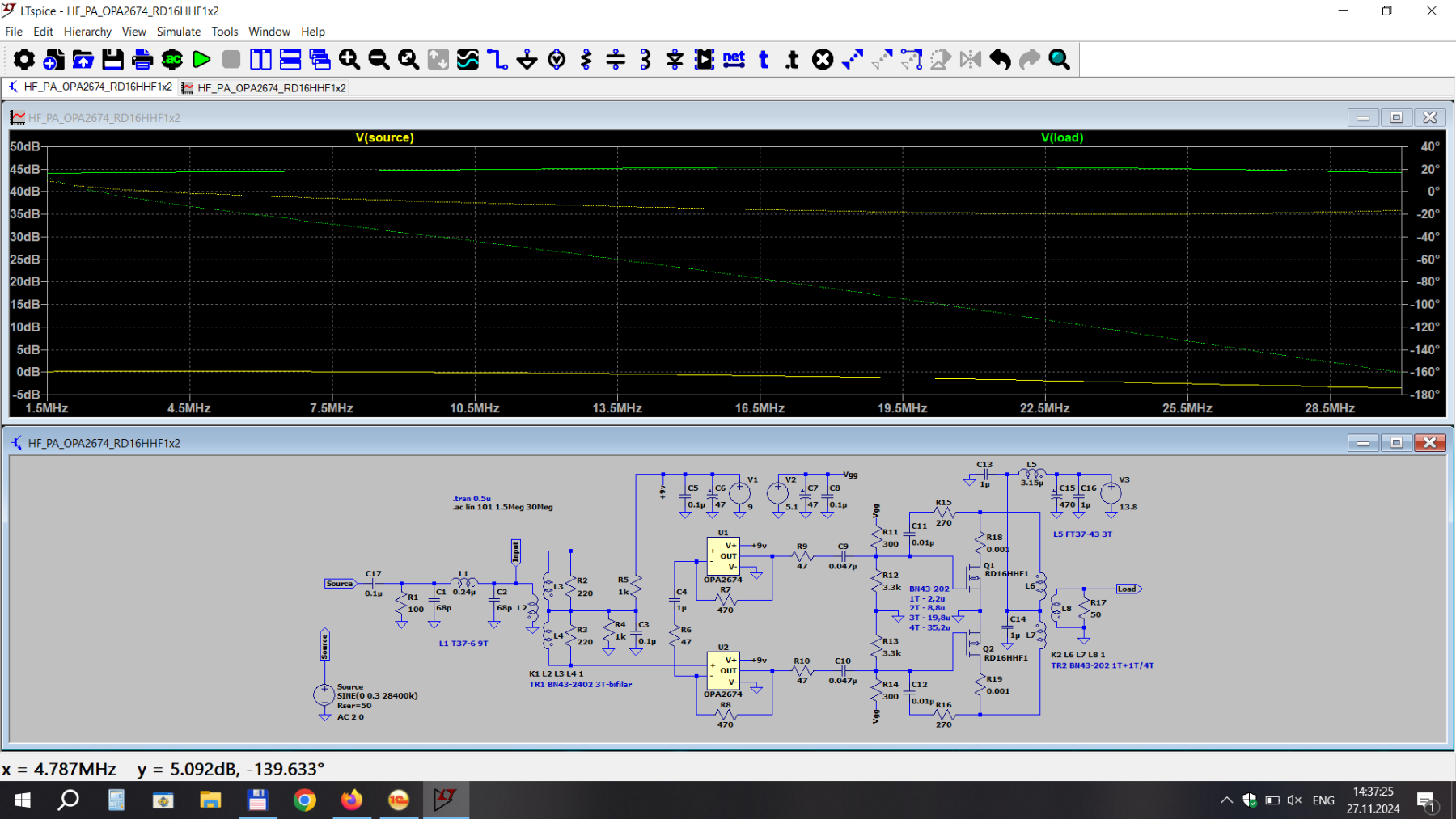

В LTspice создана схема предварительных каскадов нового усилителя на ОУ OPA2674 и RD16HHF1, цель - получить линейных 5w для последующей раскачки пары RD100HHF1

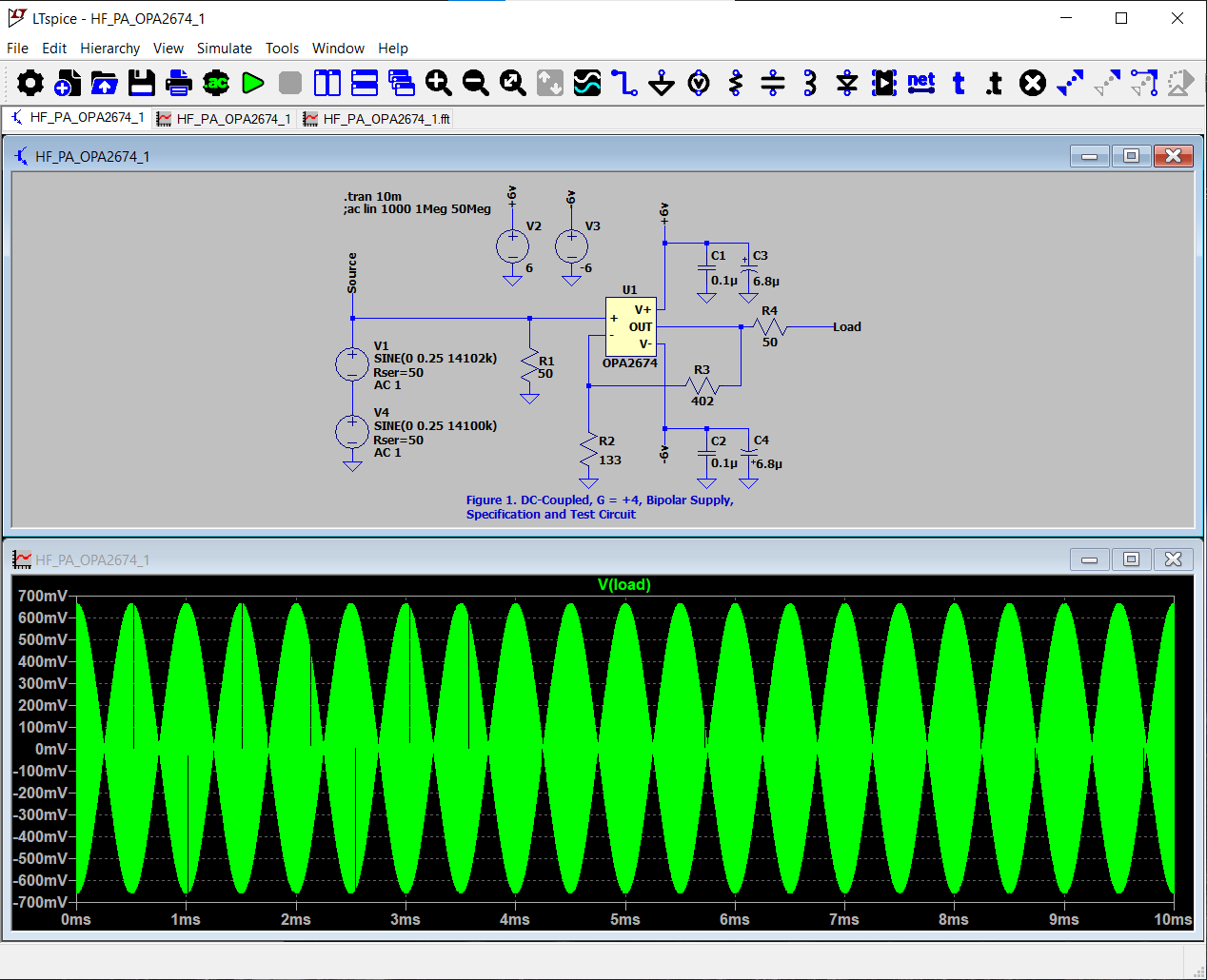

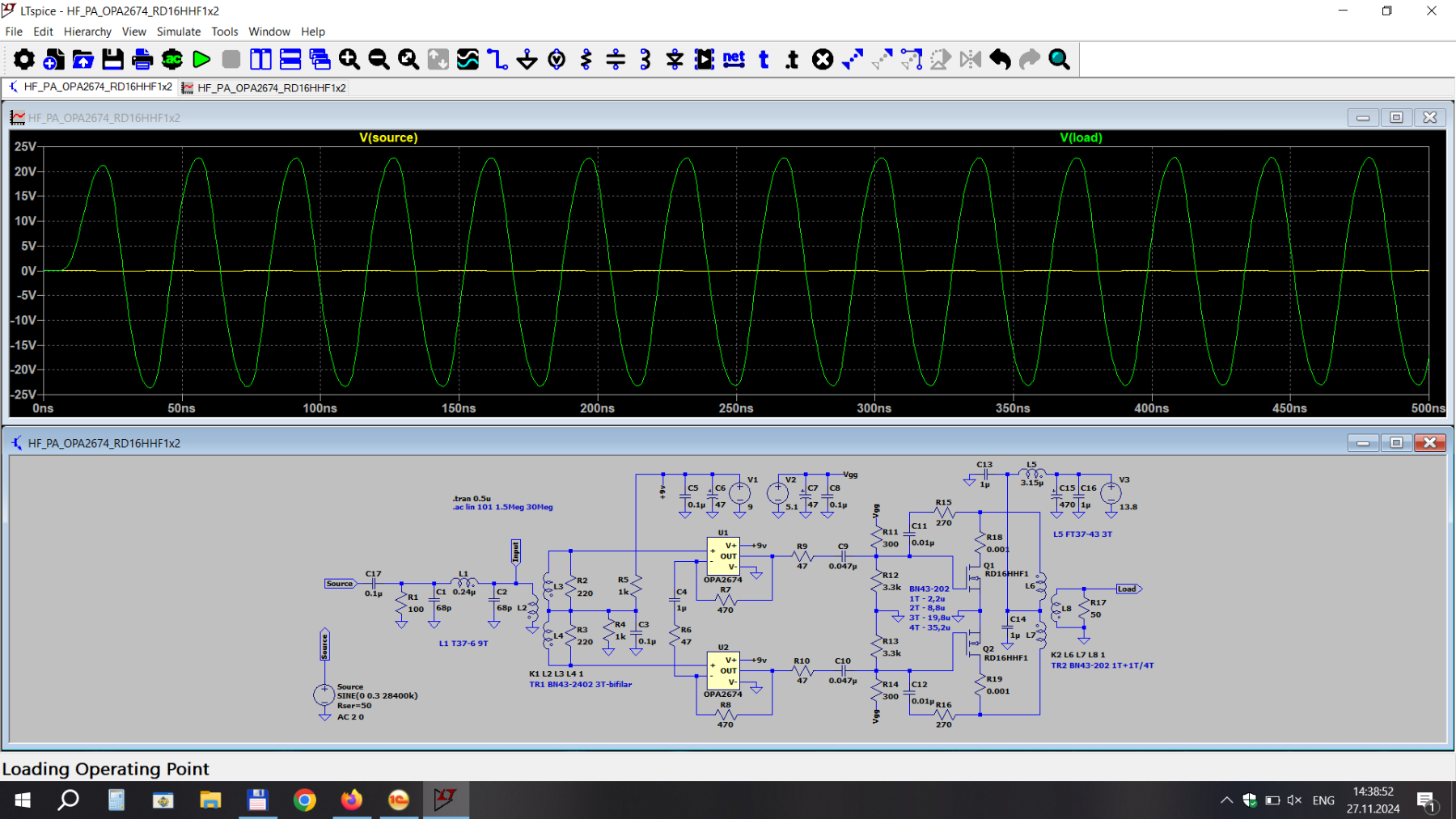

Синус

АЧХ

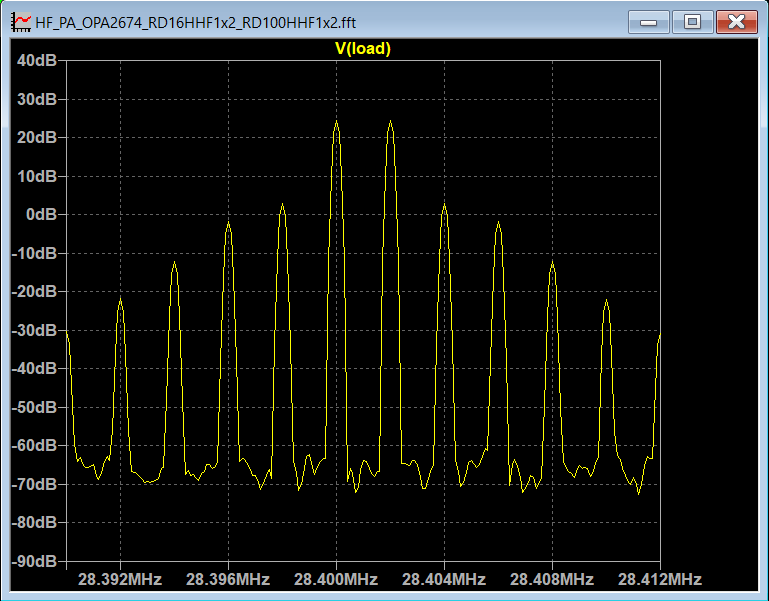

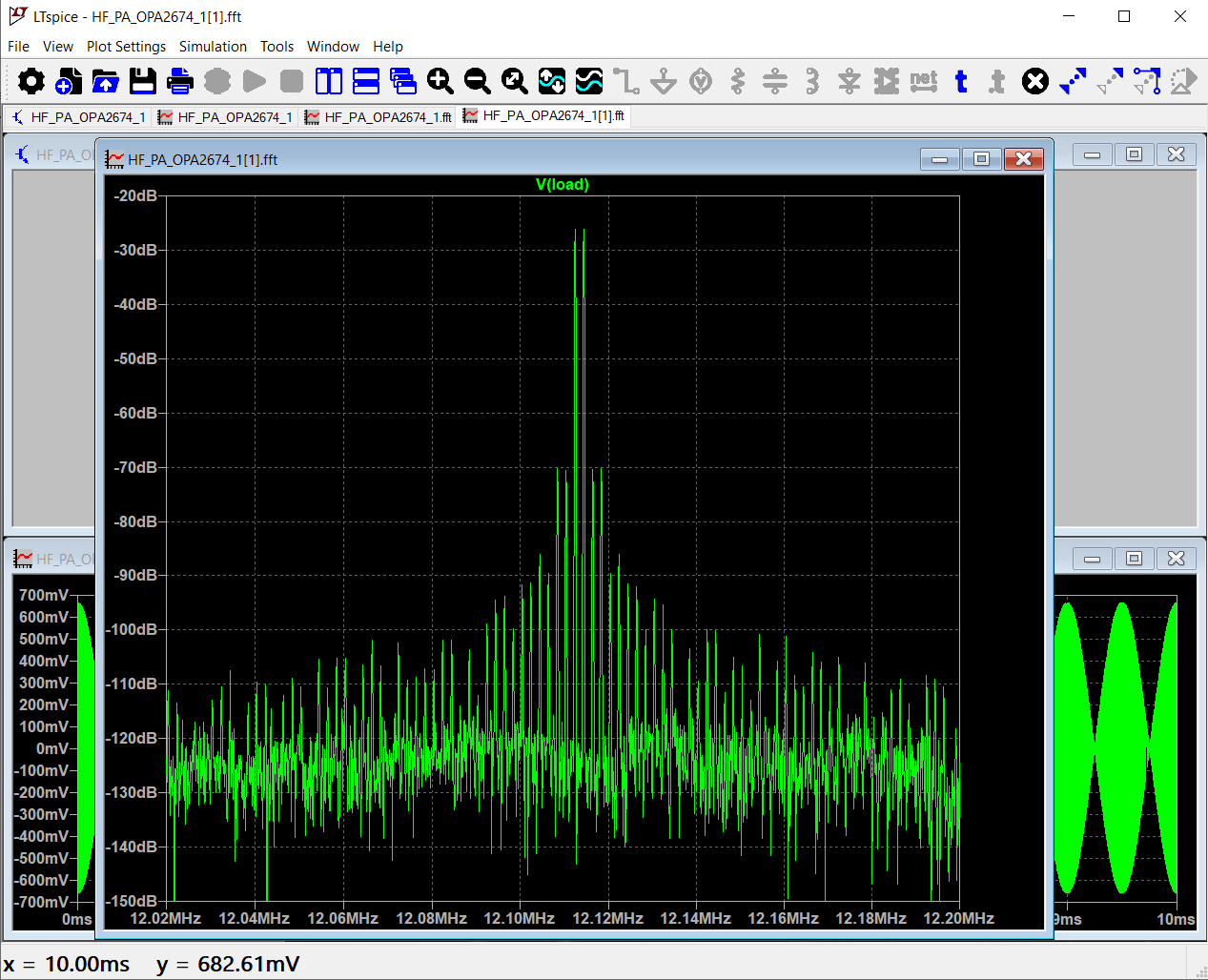

ИМД, в модели получилось -36dB от тона или -42dB PEP

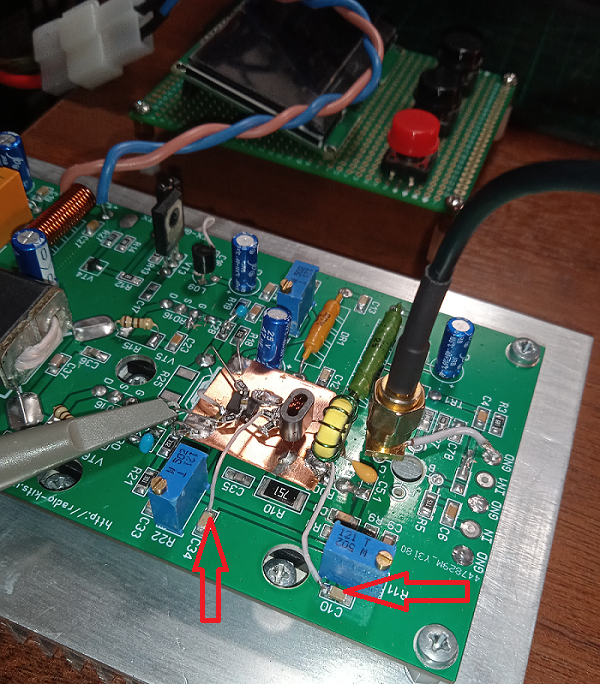

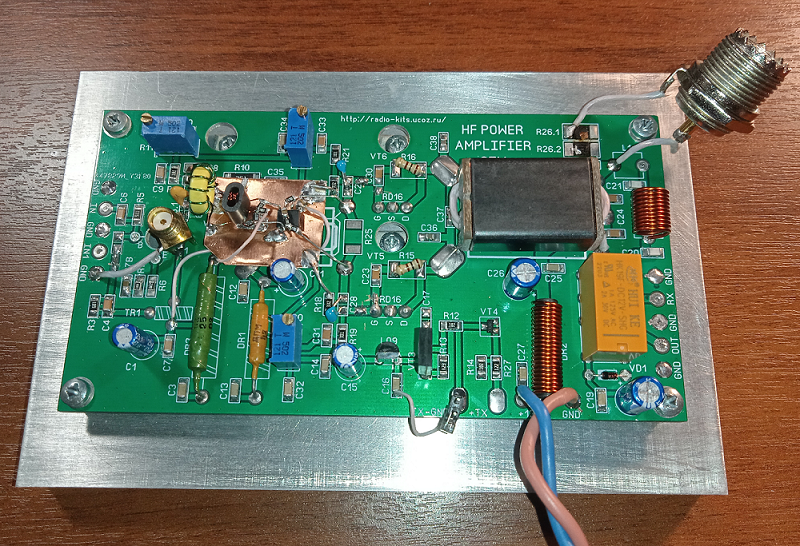

Собран стенд на базе платы УМ от UT2FW


Результат, все измерения проводились без ФНЧ с аттенюатором

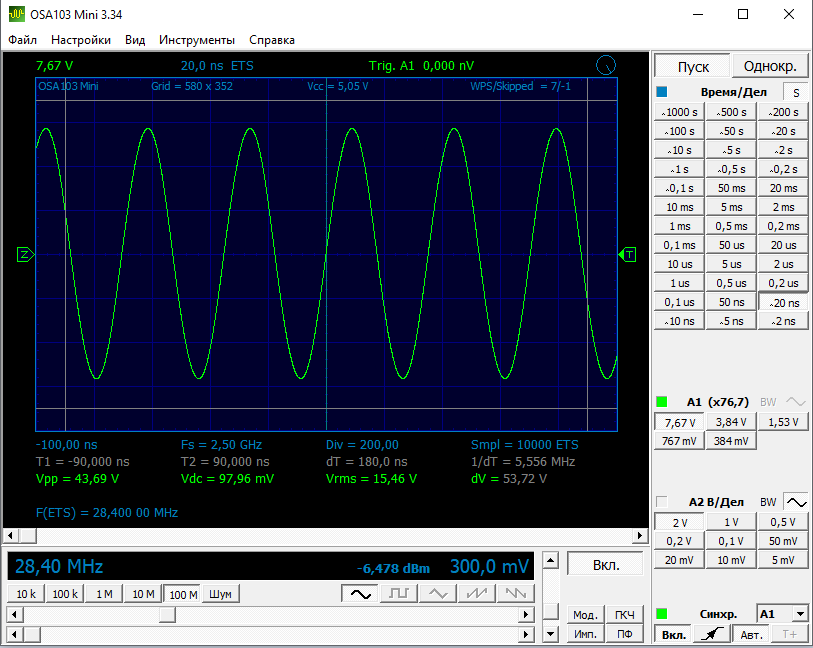

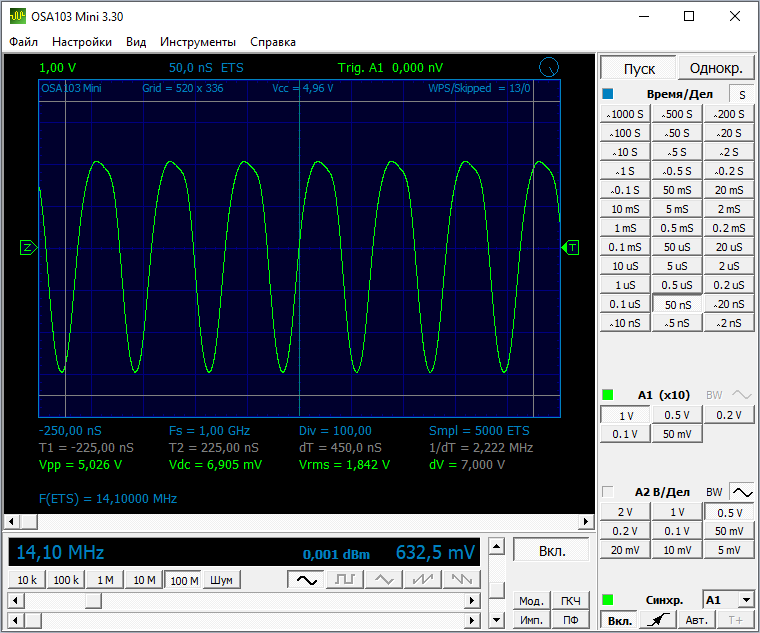

Синус

Считаем:

Vrms = 43,69Vp-p / 2 * 0.7 = 15,29
dBm = 10 * Log10((15,29^2 * 1000) / 50ом = 36.69
P = 10^((36.69 - 30) / 10) = 4.67w

Цель по мощности достигнута.

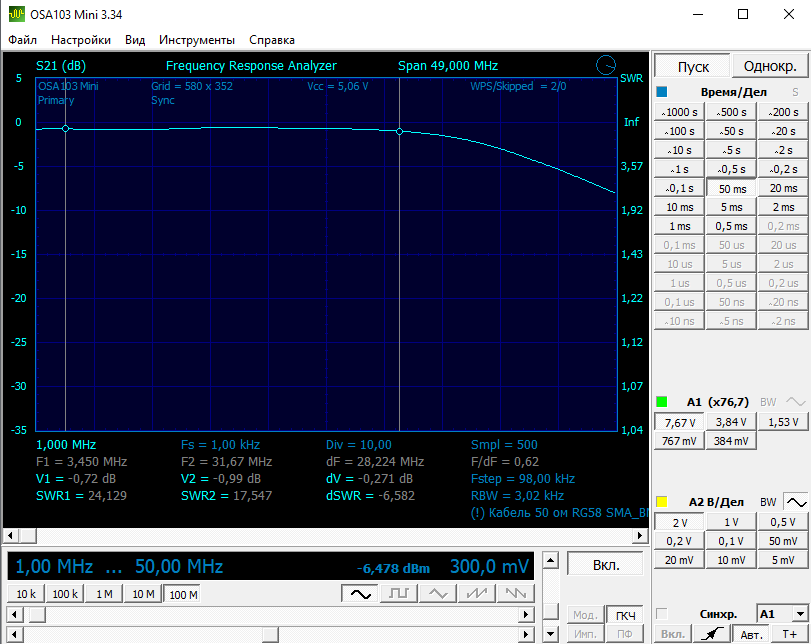

АЧХ
AC 5dB.png
В диапазоне 1мГц...30мГц неравномерность АЧХ -0.27dB!

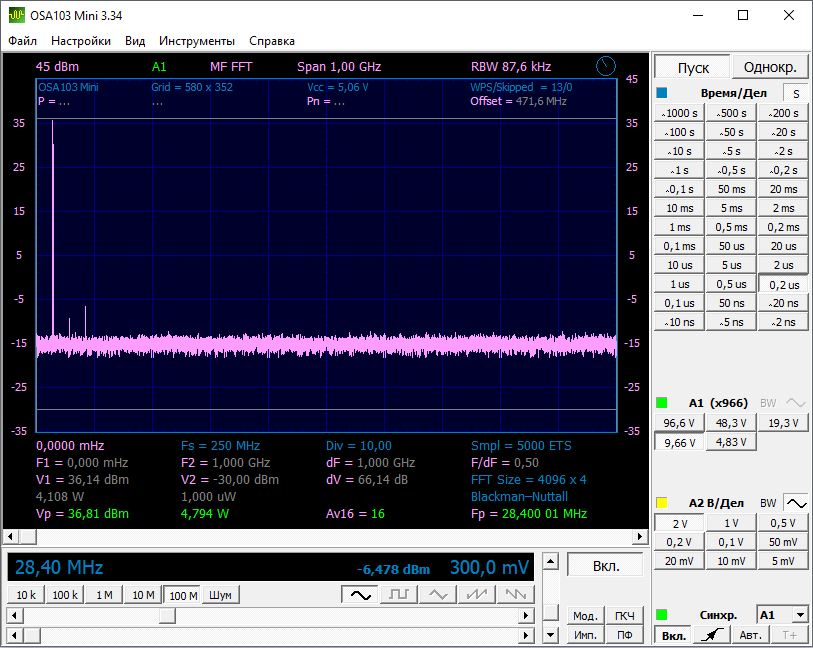

Спектр

ИМД, на стенде получилось лучше, -40dB от тона или -46dB PEP

Все как в модели!

Аватара пользователя
R9OFG
Сообщения: 1286
Зарегистрирован: 03 ноя 2019, 22:30
Позывной: R9OFG, ex R0AEK
Город: Новосибирск
Имя: Саша
Благодарил (а): 198 раз
Поблагодарили: 310 раз
Контактная информация:

LTspice - симуляция работы схем

Сообщение R9OFG » 28 ноя 2024, 04:49

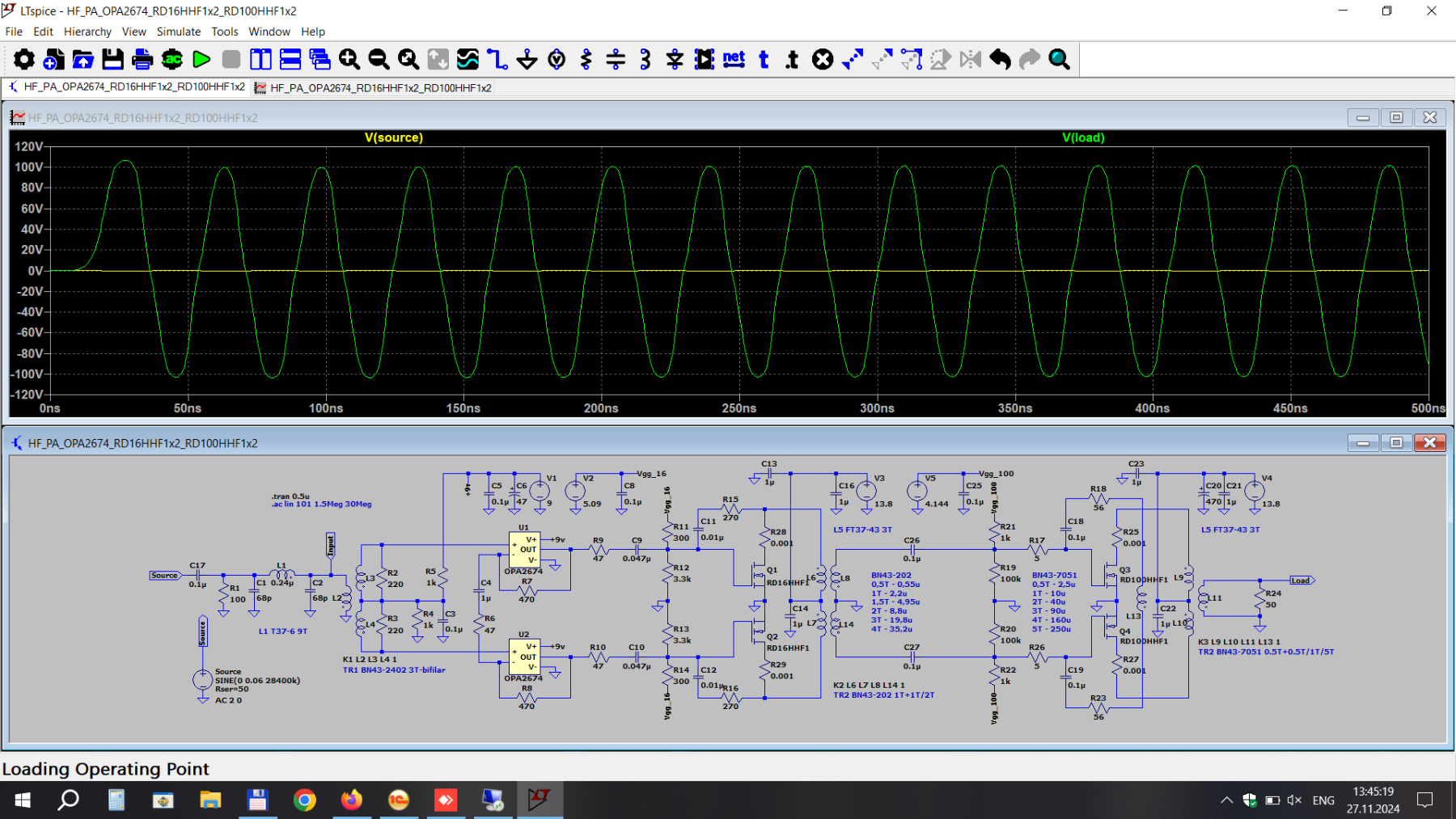

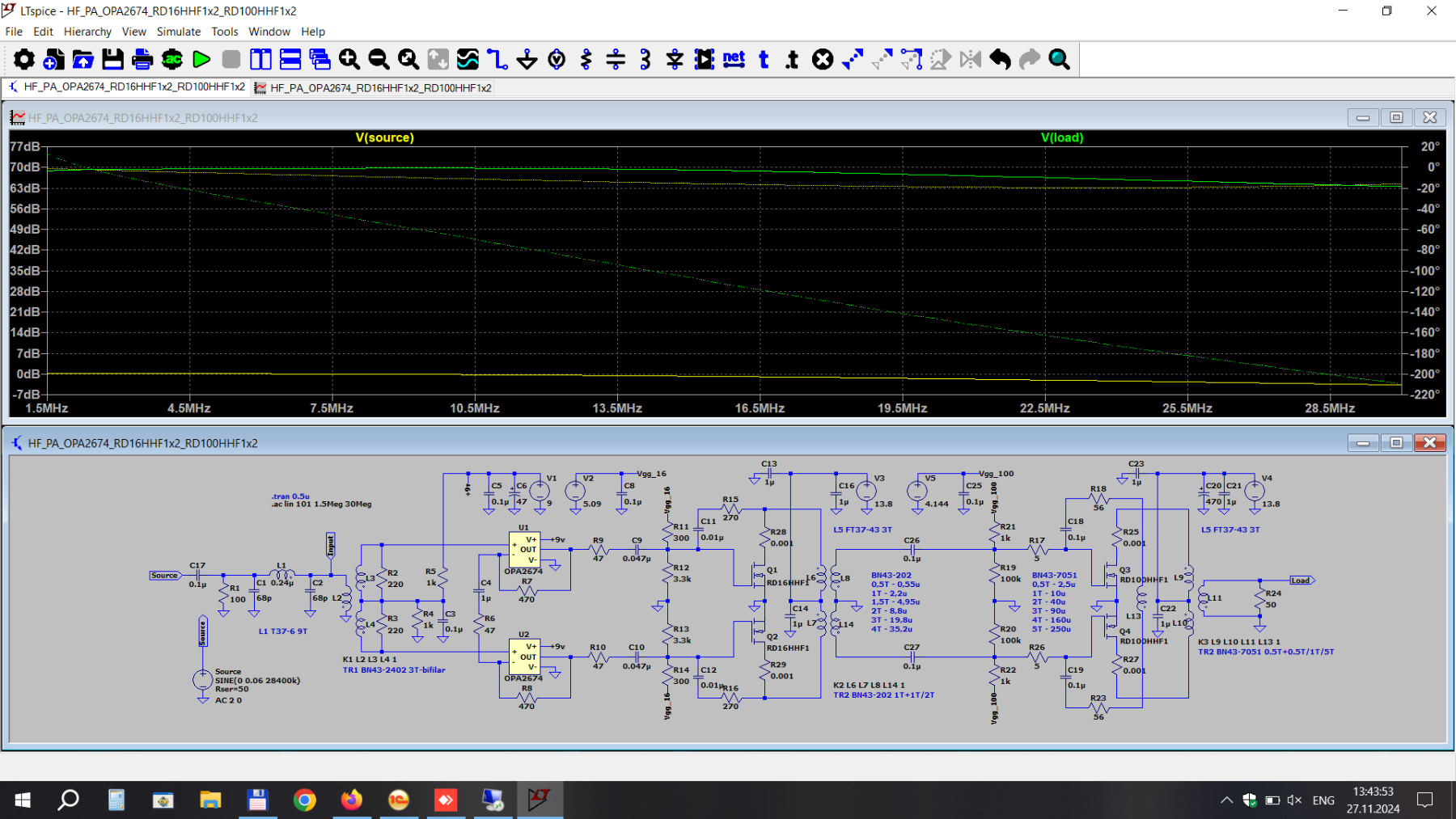

Далее создана полная модель нового усилителя


Тут ИМД -25dB от тона при 100w на выходе, можно еще поэкспериментировать с моделью.
