Отбор кварцев для расчета SSB фильтра в программе Dishal

[R9OFG]

Хотя.... измерю ка я их еще и осой, для пущей надежности.

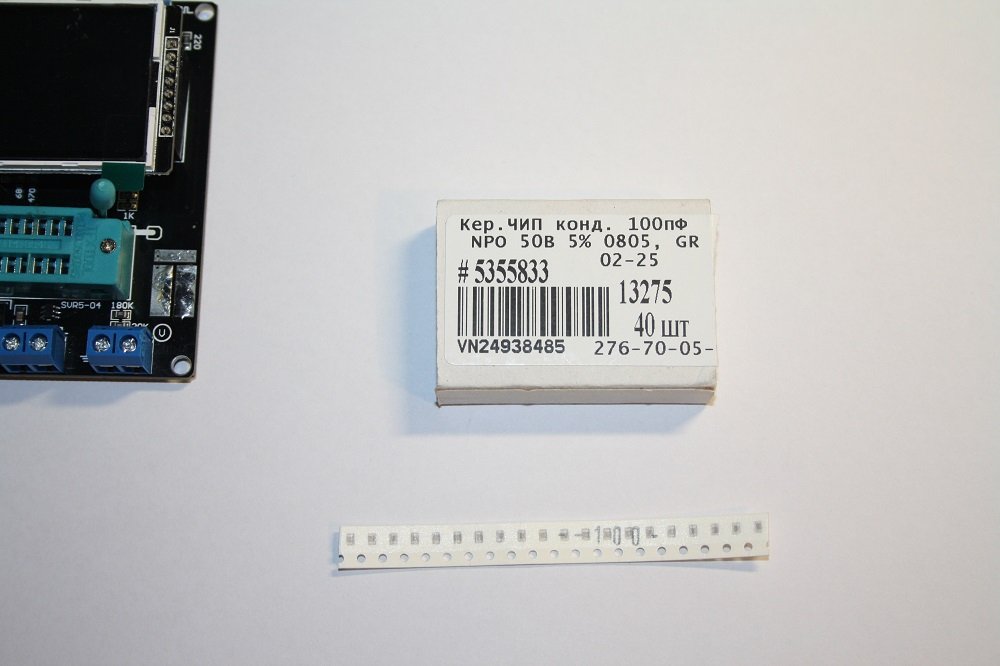

Измерил осой, разница получилась в +5пФ, нежели при измерении китайским приборчиком ESR Meter MG328, но задался я другим вопросом, после получения SMD 0805 конденсаторов NP0, для будущего фильтра (жду когда китайские товарищи платки пришлют):

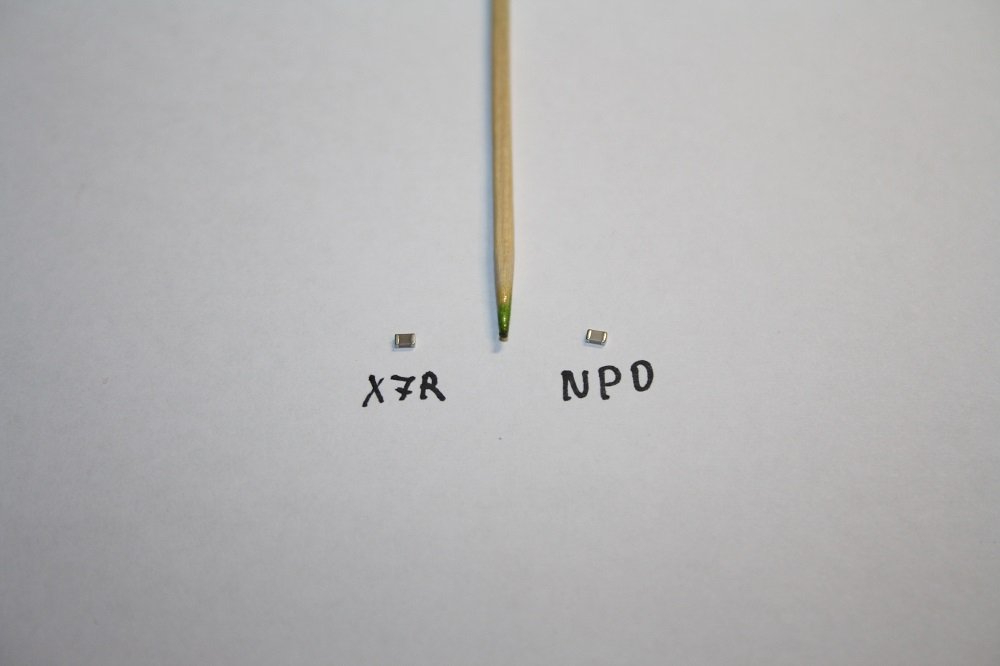

КАК ПОНЯТЬ NP0 ОНИ ИЛИ X7R?

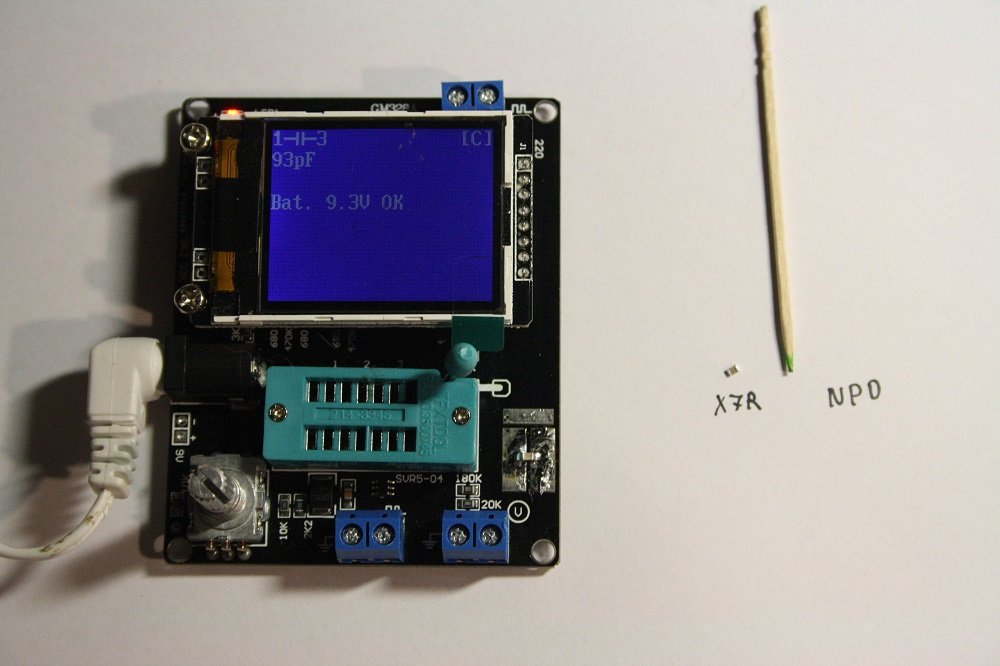

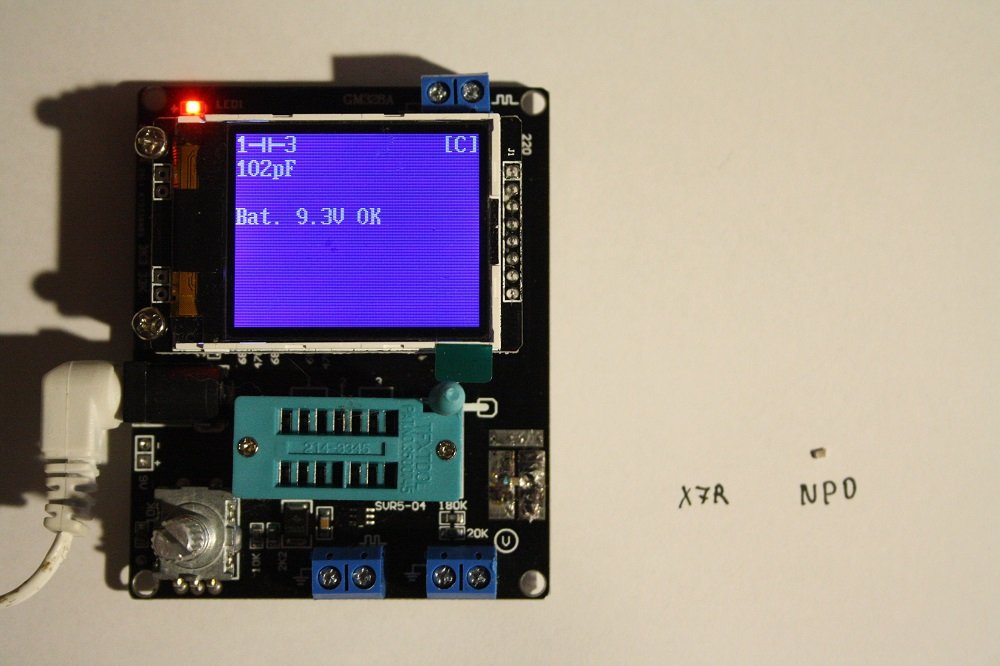

Замерил я осой и ESR Meter MG328 оба варианта, разница между показаниями двух приборов +5пФ.

Грел при измерении феном выставленным на 100°, разницы 0! Не плывут показания. Если паяльником до расплавления олова то на какие то единицы плывут оба варианта.

Я понимаю (почитав вики и подобное), что тема изъедена, но в чем ПРАКТИЧЕСКАЯ разница использования двух этих подопытных?!

Не ужели только в значении? Или надо еще и напряжение пустить через них для явной разницы?

Подскажите любителю!

[R4YAE]

Подскажите любителю!

Разница ведь небольшая, для КФ уж точно. Смело ставьте NP0 и не заморачивайтесь. Китайцы вполне могли вместо X7R положить NP0.

[R9OFG]

R4YAE, конечно поставлю NP0, оса показала 100 +/-0.4пф у десяти с одной линейки.

Тут видимо Вы правы, оба варианта NP0 оказались....

Платки приедут отпишусь по результату.

[Криворукий]

Приветствую и поздравляю всех с праздником!

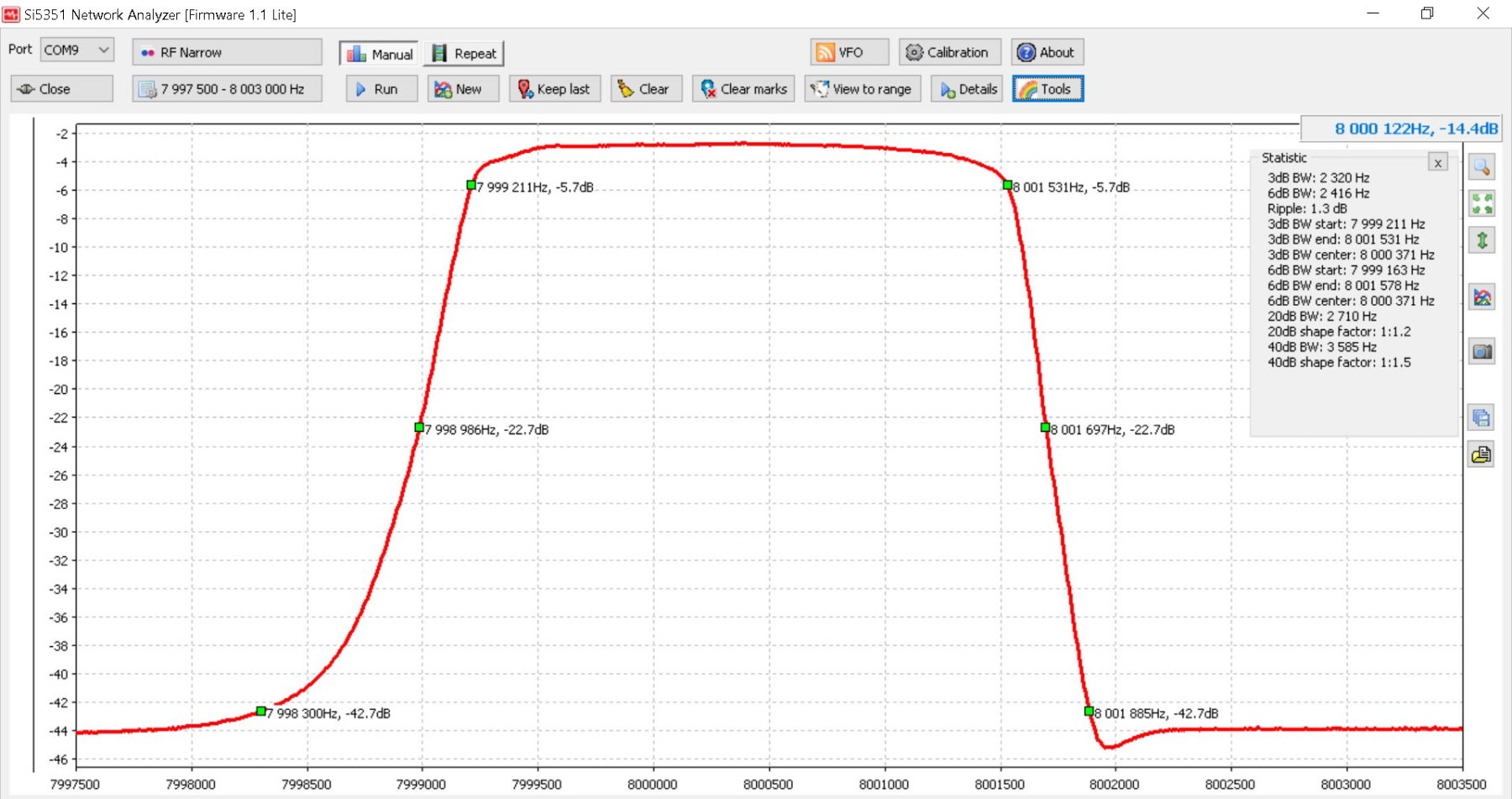

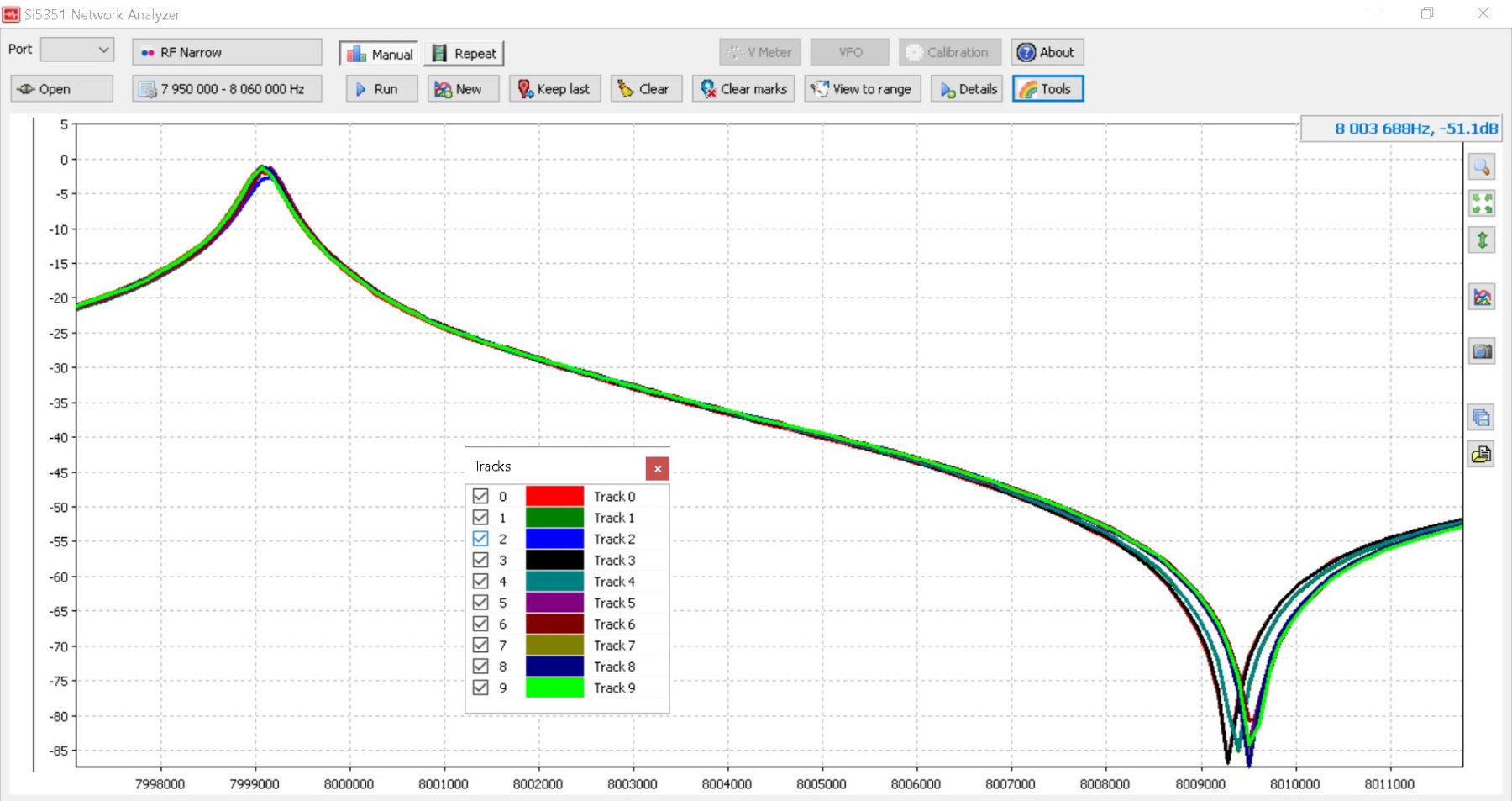

Сделал ещё один 10 кристальный QER фильтр. Как видно резонаторы уже имеют разброс, если сравнивать с теми из первого десятка.

В целом на картинке всё хорошо вышло.
Полосу хотел получить около 2,5 кГц, но вышло уже. Хотя в итоге в приёмнике оказалась шире (об этом ниже).

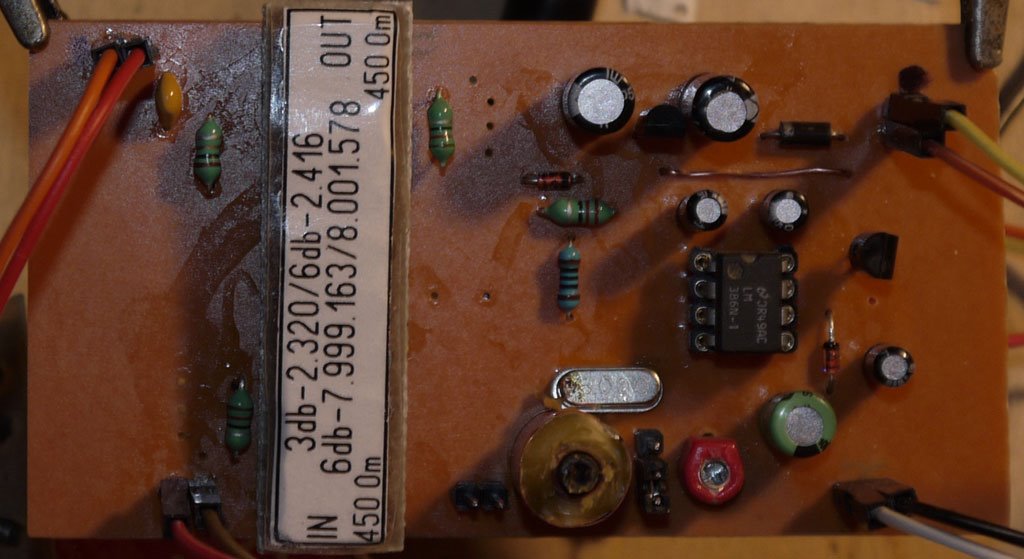

На куске китайского гетинакса спаял приёмник в который установил этот фильтр.
Приёмная часть собрана по схеме от трансивера STEP2 до второго смесителя, дальше УНЧ и АРУ по схеме приёмника JUNIOR.

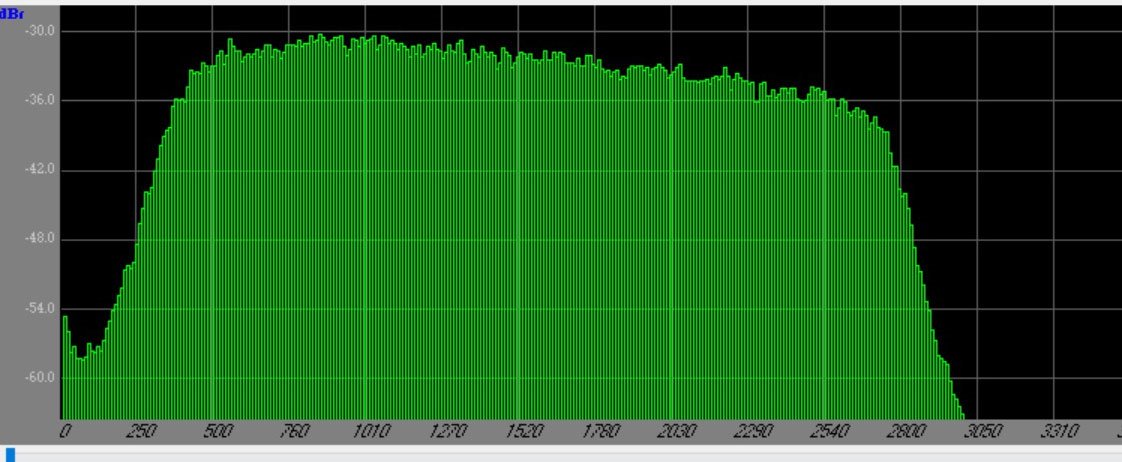

Попробовал посмотреть сквозную АЧХ используя звуковую карту. Вот результат:

И где эти 2,4 кГц ?

В целом приёмник с этим фильтром работает хорошо. Кусочек видео: https://yadi.sk/i/kz1cvrgawaS4EQ

[R9OFG]

И где эти 2,4 кГц ?

Лодочки? Может в них дело?!

[Криворукий]

Лодочки?

Да, лодочки.
Снял АЧХ фильтра в приёмнике. Подключил NWT на вход приёмника, а снимал уже после УПЧ.
Полоса как и при АЧХ фильтра вне приёмника. В общем всё хорошо на мой взгляд.

[R4YAE]

Вполне вероятно, что лишний "прицеп" после 2,4кГц связан с шумами УПЧ-УНЧ

[Криворукий]

R4YAE, да. Скорее всего так и есть.

[R9OFG]

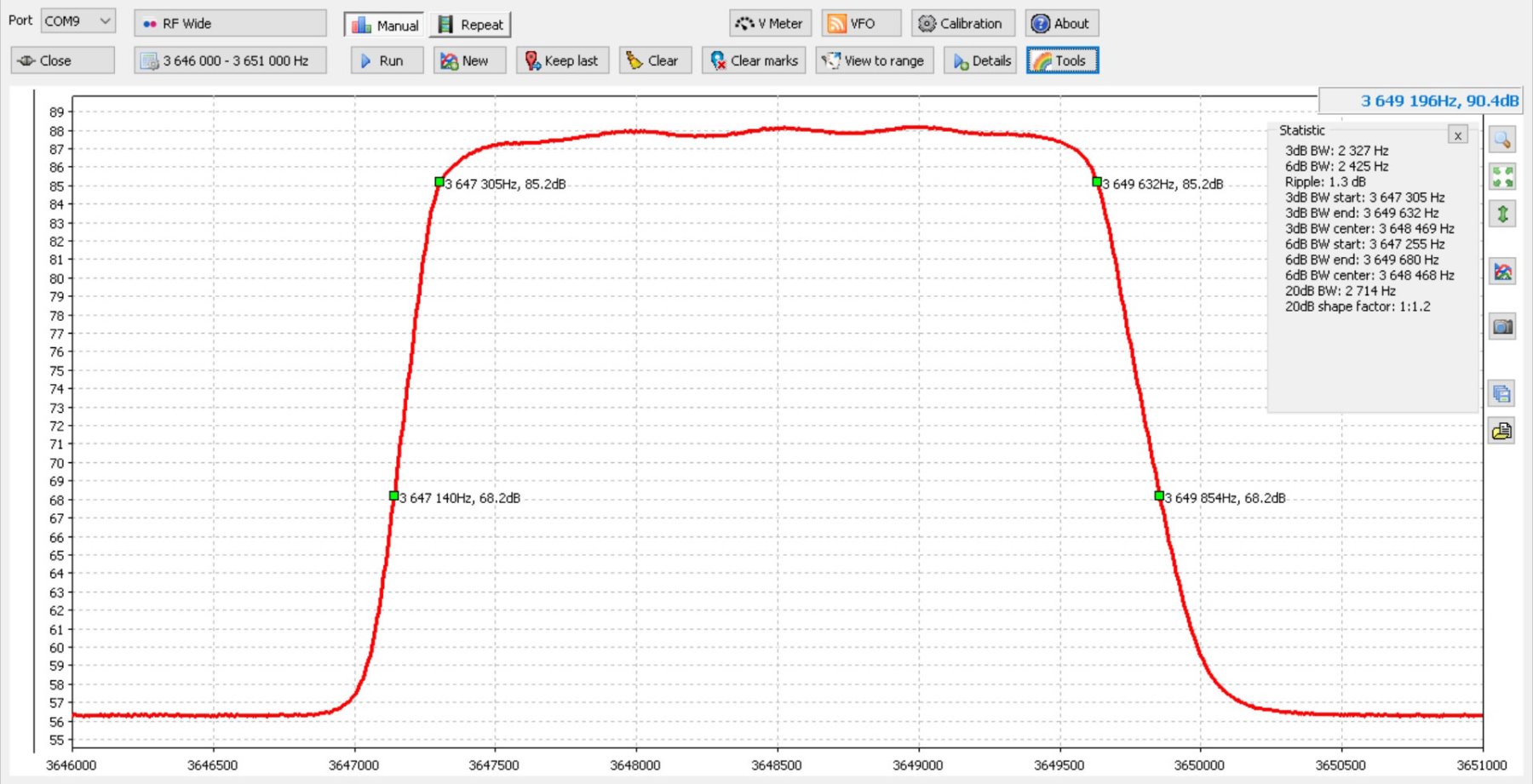

Криворукий, По NWT нормальный фильтр получился, 2,4 узковато, но вполне приемлемо, если не страдать стрелочной болезнью. По Вашим практическим примерам, я уже стал сомневаться, что остановился на не "лодочках". Платки на КФ сегодня выехали из Китая, пока едут, закажу ка я еще и "лодочек", интересно посмотреть разницу, если она будет

[Криворукий]

R0AEK, по звучанию дискомфорта не ощущаю. Можно даже вещалки слушать. Опять же характеристика у QER фильтра будет похуже, чем у фильтра Чебышева (но зато легче в изготовлении), так что смысл есть его немного заузить (опять же на мой взгляд).
Про резонаторы - хорошо чтобы китаец прислал из одной партии. Когда я заказывал "большие" кварцы, мне прислали из двух партий.
На одних резонаторах была лазерная гравировка, на других нанесена краской.
