NWT-300AF

[Ivan_Ivanov]

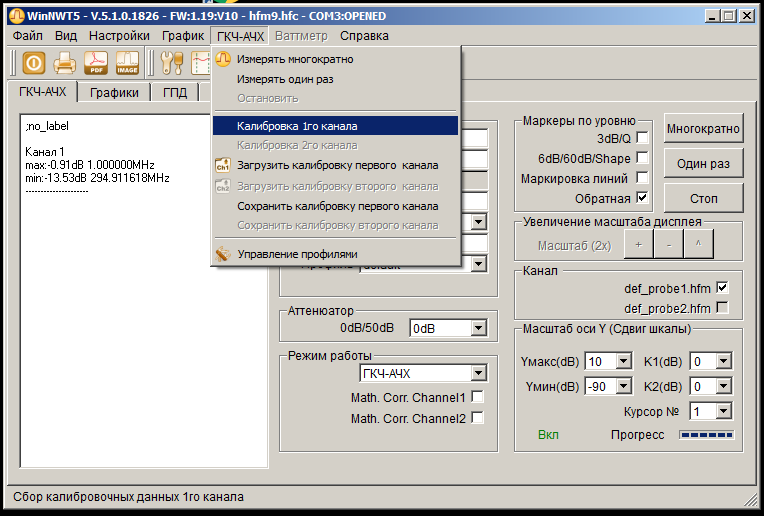

Чтобы "убрать" завал, надо поставить галку в чекбоксе "Математическая коррекция канала".

[ru0aog]

надо поставить галку

Да, я поэтому и не написал дальше про калибровку.
Что-то не разобрался, что за фигня?

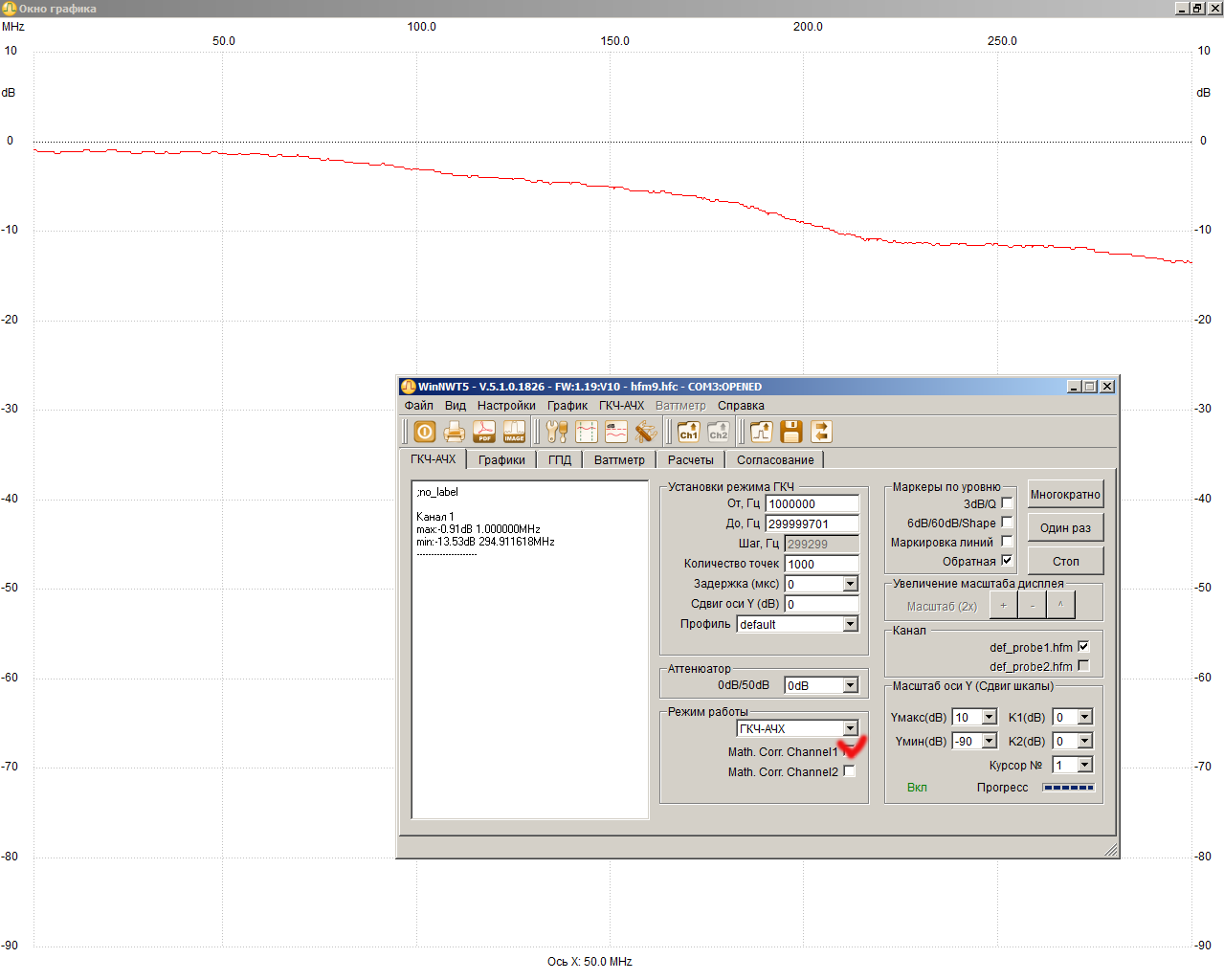

Калибрую на -40 дБ, потом 0 дБ, ставлю мат.коррекцию и вот что получается

[ru0aog]

Так. Разобрался.
Надо колибровать логарифмический детектор на максимальном количестве шагов = 9999 и желательно на том диапазоне, где потом будут проводится измерения

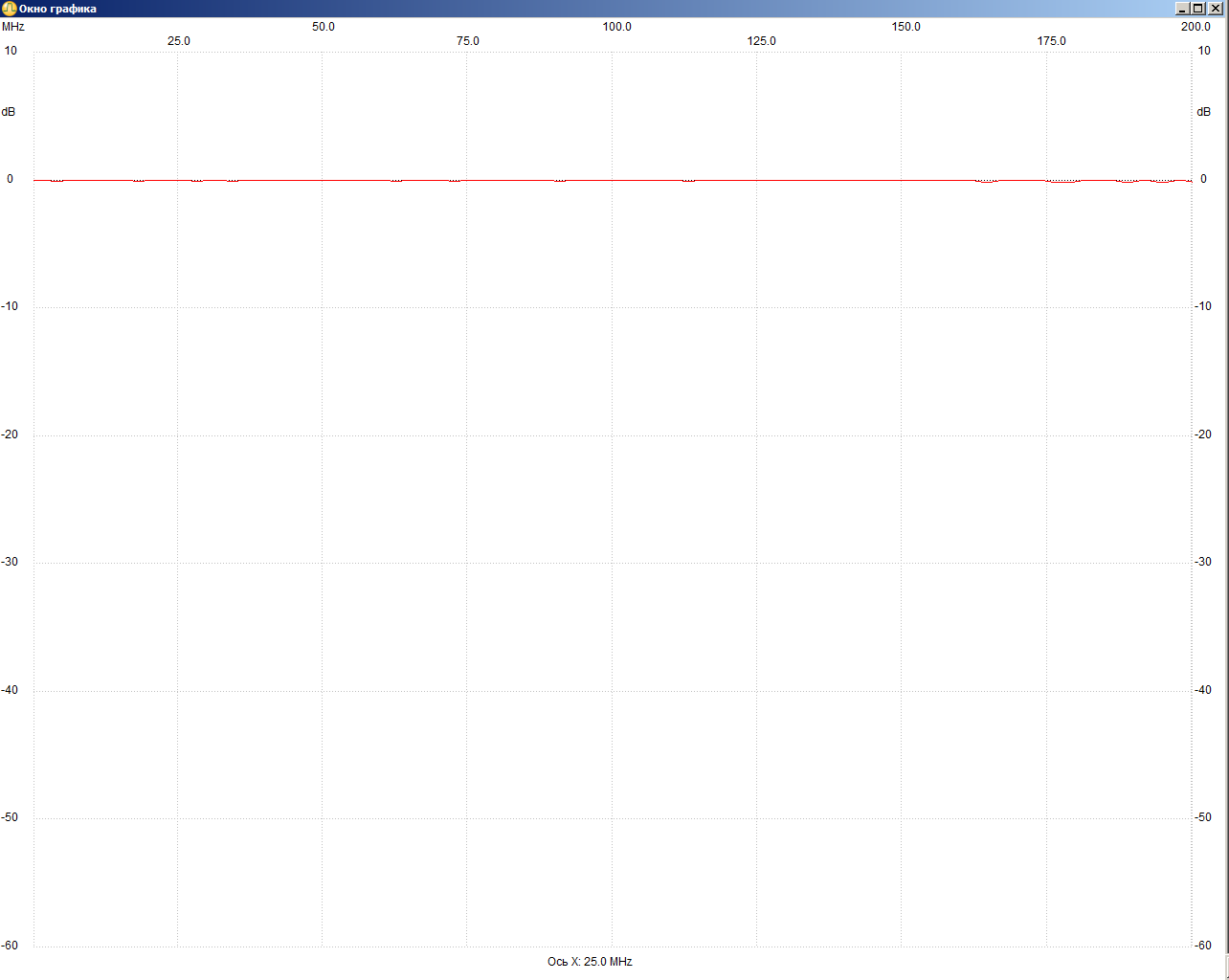

Тогда более-менее получается:

[ru0aog]

Здорово, что приборчик может снимать АЧХ от 10 Гц.
Можно им звуковые характеристики снимать

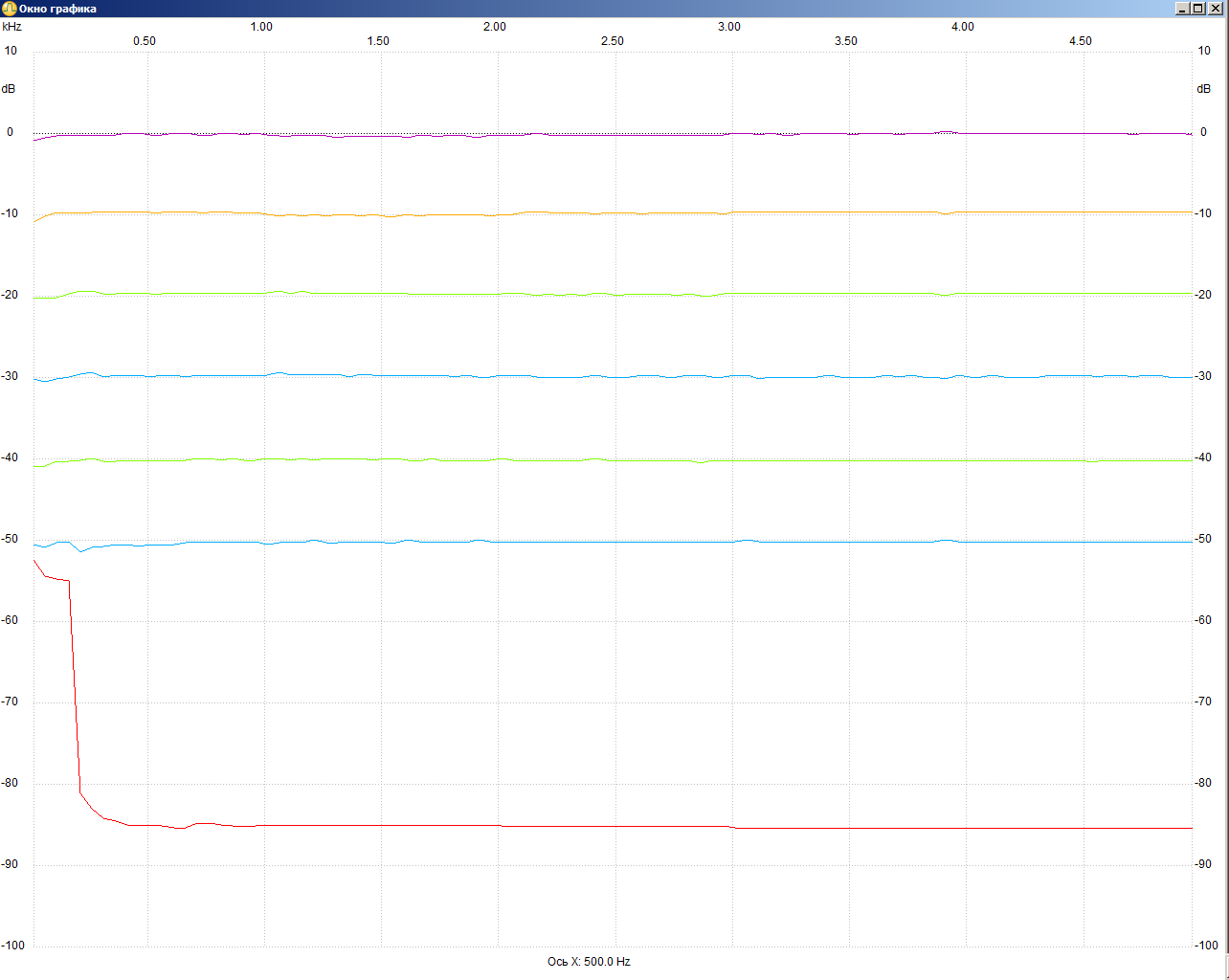

Проверил линейность на звуковых частотах. Каждый шаг должен точно соответствовать ослаблению в 10 дБ. Волнушка есть, но некритичная.
Самый нижний график - свободный вход (видимо нахватал наводку 50 Гц вначале)

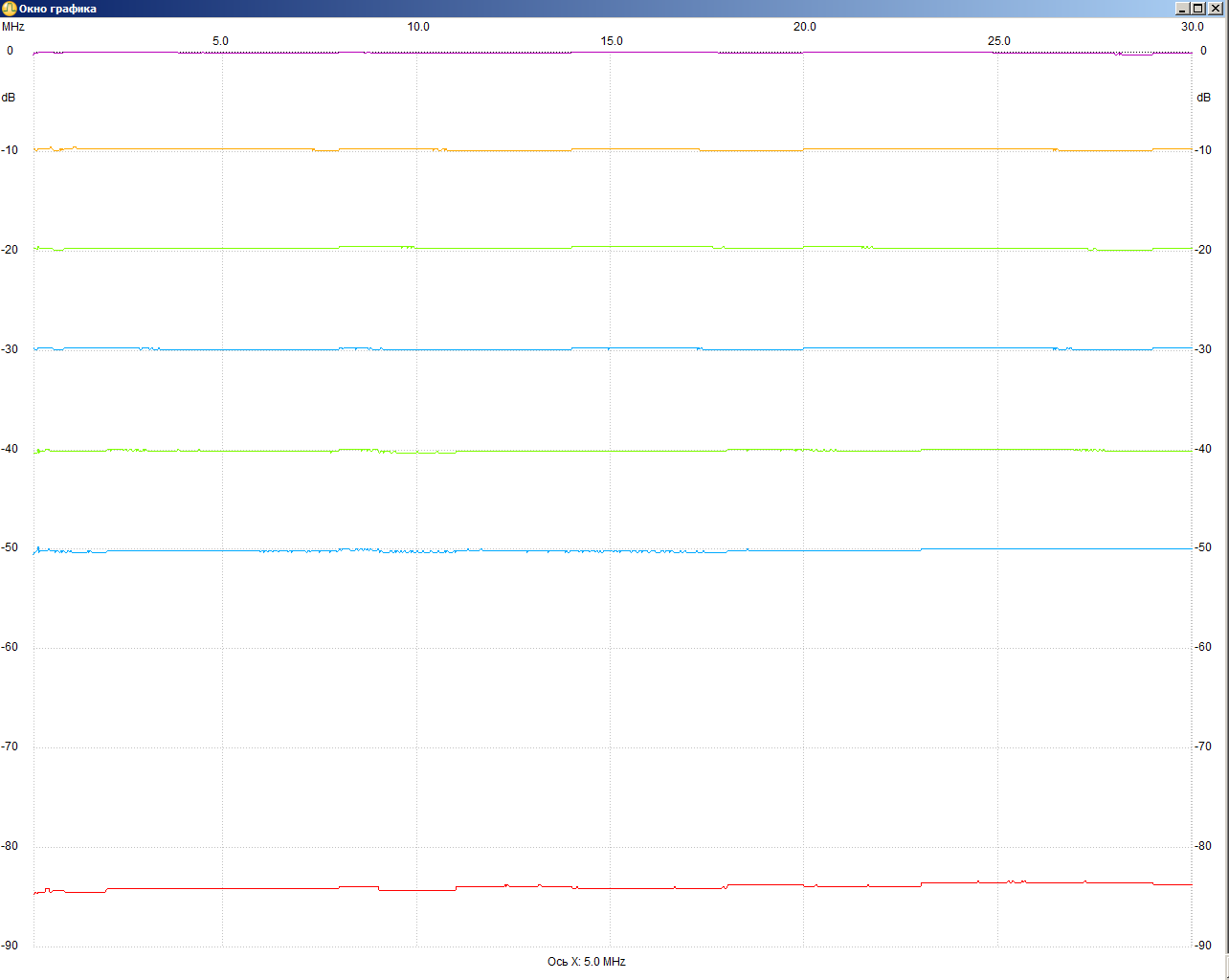

то же самое на КВ от 100 кГц до 30 МГц

Я думаю, работать можно

[Ivan_Ivanov]

Надо колибровать логарифмический детектор на максимальном количестве шагов = 9999 и желательно на том диапазоне, где потом будут проводится измерения

Для получения максимальной точности и минимума погрешности, перед каждым измерением с новыми параметрами, необходимо создавать собственный калибровочный файл.
Так же, необходимо помнить, что, как не крути, но график полученный в результате измерений, всё равно будет в +/-, отличаться от характеристик в реально работающей конструкции.

[ru0aog]

Ну что я скажу после впайки резистора - не помогло
Усилок вылетел точно так же, как и раньше.
А пока был жив, показывал немножко больше гармоник, чем прежде.

[ru0aog]

Заменил усилитель. Выкинул нафиг этот резистор. Скаральный смысл его установки мне непонятен.
Ладно, осталось ещё два усилителя AG602 в запасе. Как они закончатся, буду думать об установке AD8009.

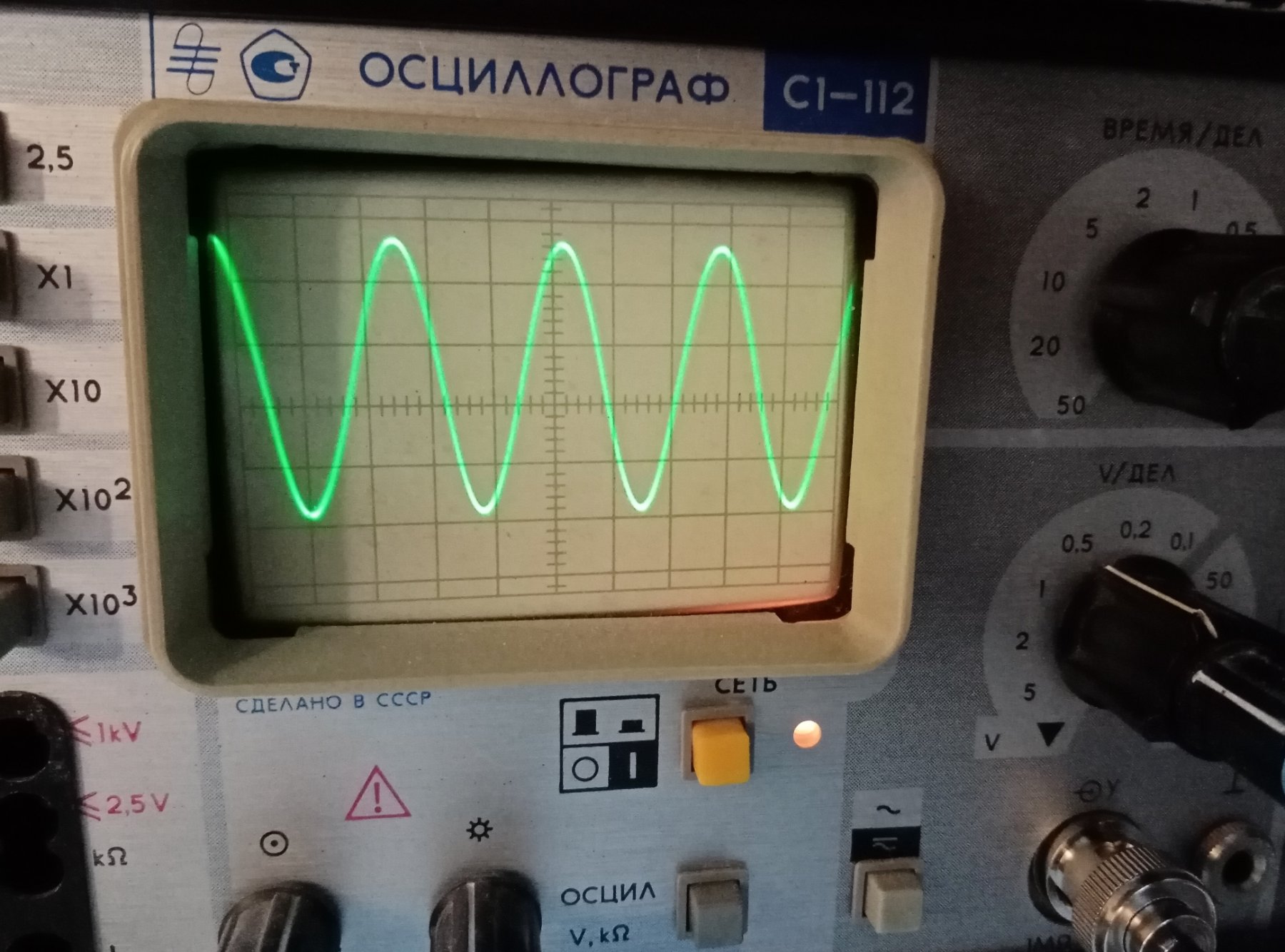

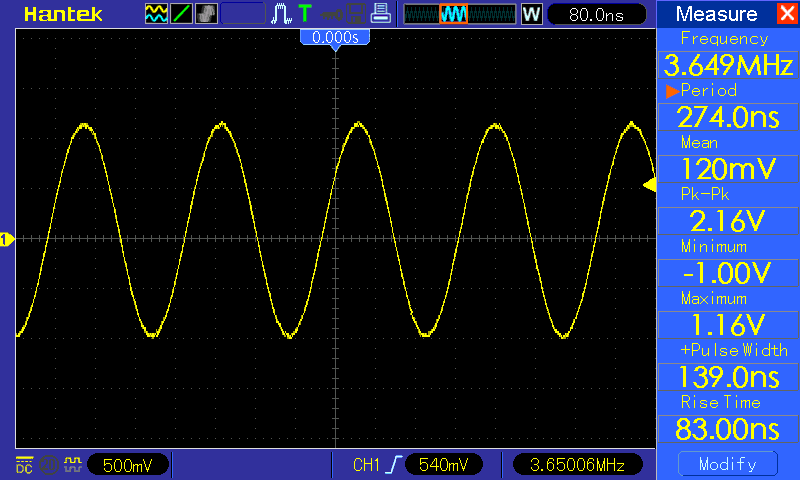

Для памяти - так выглядит выходной сигнал с исправным усилителем

.
Буду осваивать свой новый самодельный высокоомный щуп.

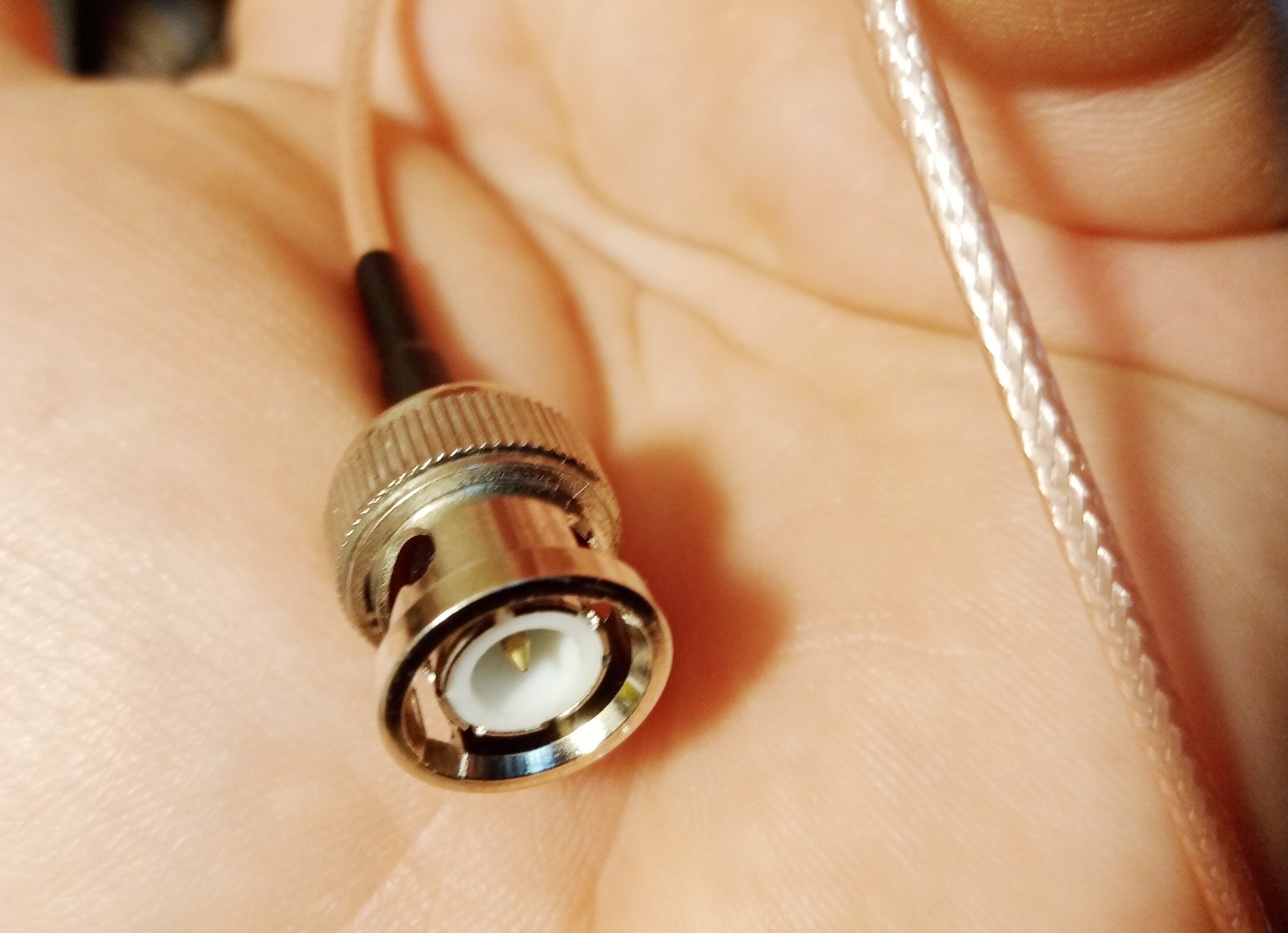

Также пришли китайские соединительные кабели BNC на RG316.

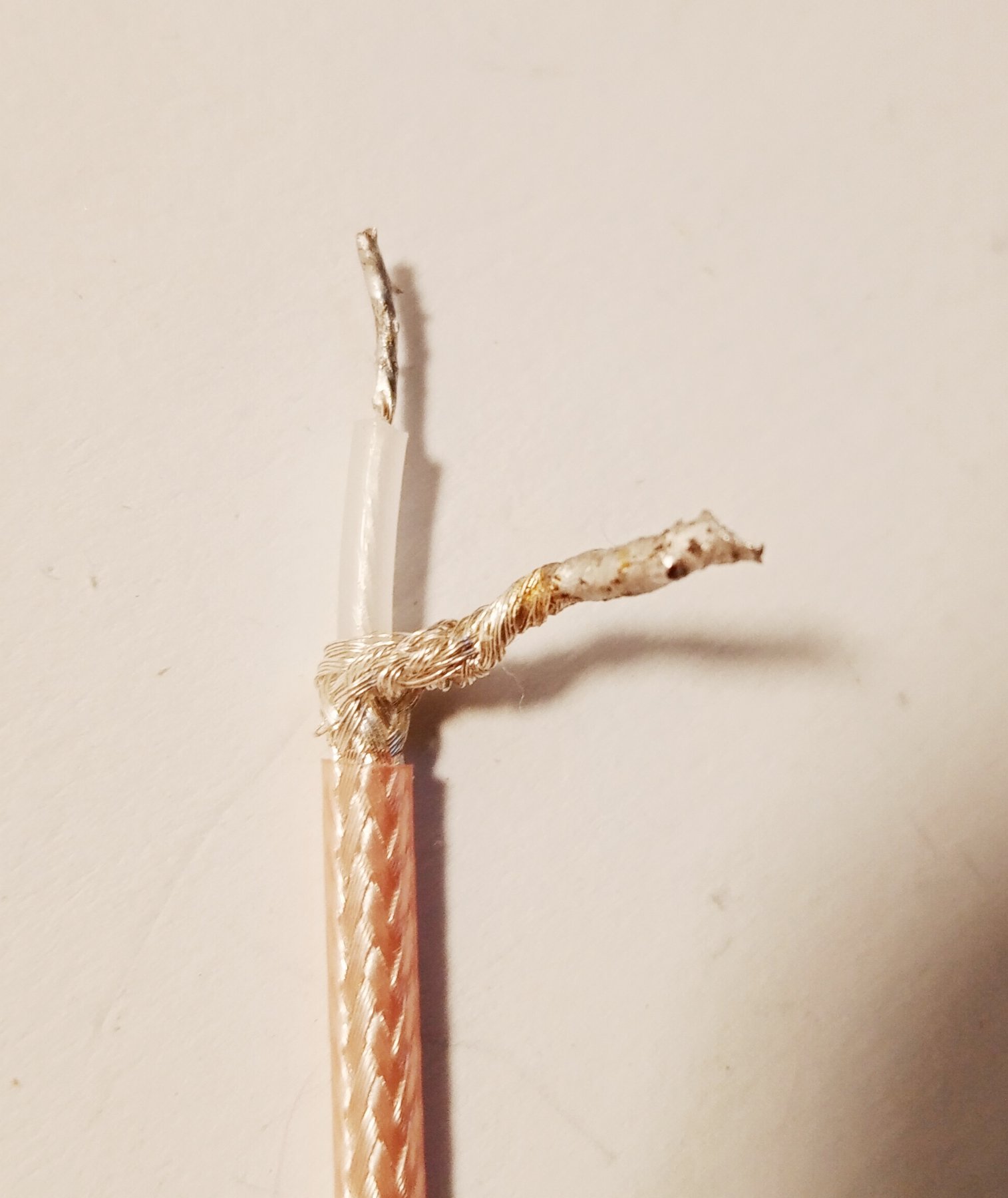

Сам кабель неплохой, паяется легко, изоляция не плавится, заполнение оплёткой хорошее.
Но разъёмы средненькие - надо немного разгибать лепестки массы, и не очень нравится обжимка кабеля под термоусадкой. Но пока работают.

Шумы цепляет вот так:

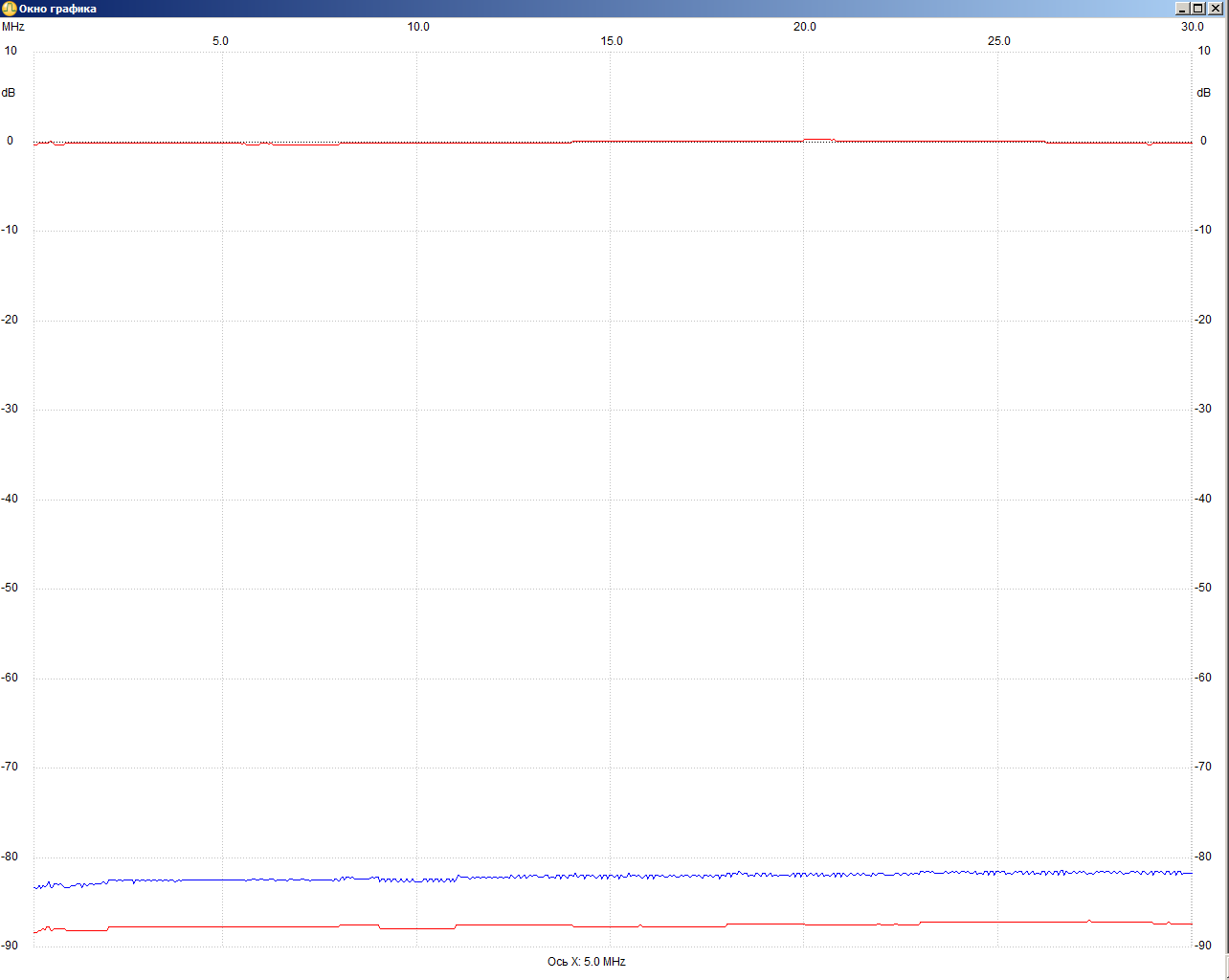

верхний график - со входа на выход через кабель 1,5 м.
нижний график - свободный вход.
график на -82 дБ - на вход подключен разомкнутый кабель 1,5 м.

Далее.
нижний график - на входе кабель 75 см с замкнутым концом.
верхний график - тот же кабель с разомкнутым концом. из оплётки выглядывает 15 мм жилы.

[ru0aog]

Продолжаем бороться за децибелы
Стал я искать, что же так влияет на шумовую дорожку. Откуда прибавка аж 20 дБ?
Ни выключение лампы, ни паяльника никак не повлияло на уровень шума.

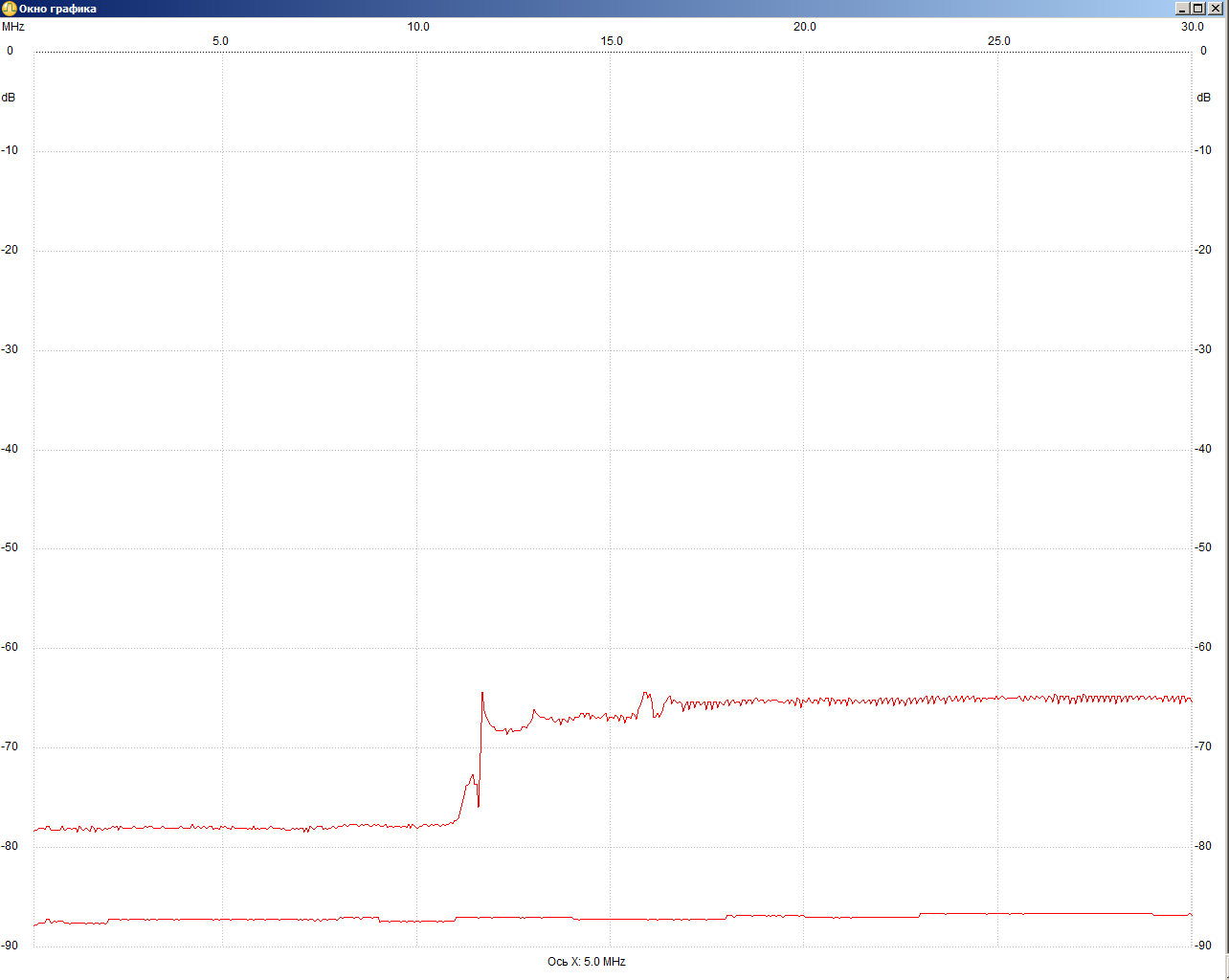

И вот получил вот интересный график

Это я взял оплётку кабеля на конце, а потом отпустил.
Ни заземление на корпус прибора, ни ещё куда бы то ни было не давало такого эффекта.

[ru0aog]

Но вернёмся к щупу.

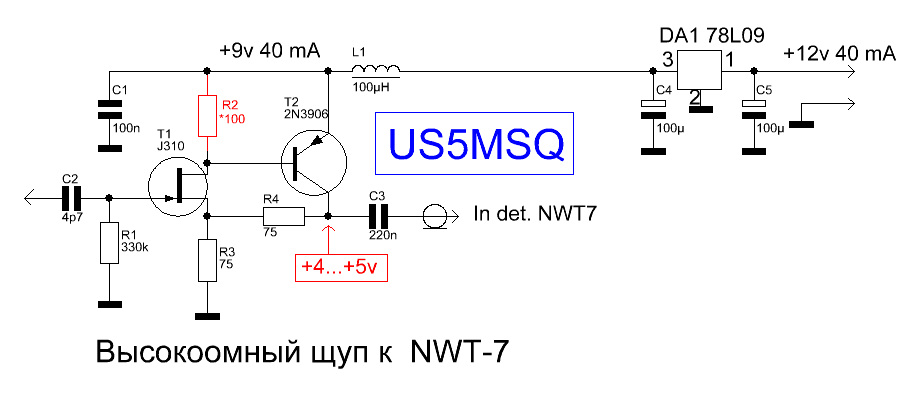

Он собран по схеме Сергея Беленецкого US5MSQ

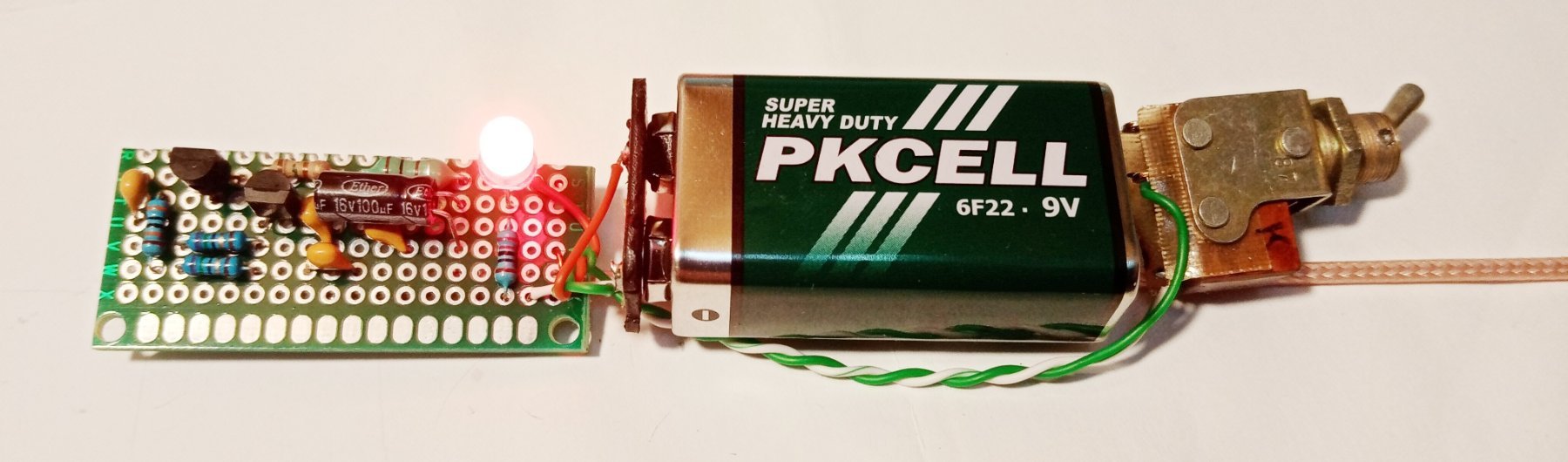

Собрано на макетной плате. pnp-транзистор КТ3102А.
Стабилизатора нет, питание от Кроны. Всё, что правее по схеме, начиная с DA1, отсутствует.
Резистор 100 Ом по результатам подборки получился 150 Ом (напряжение +4,3 В).
Конденсатор на входе - КГК-1 5,1 пФ последовательно с китайским 10 нФ.

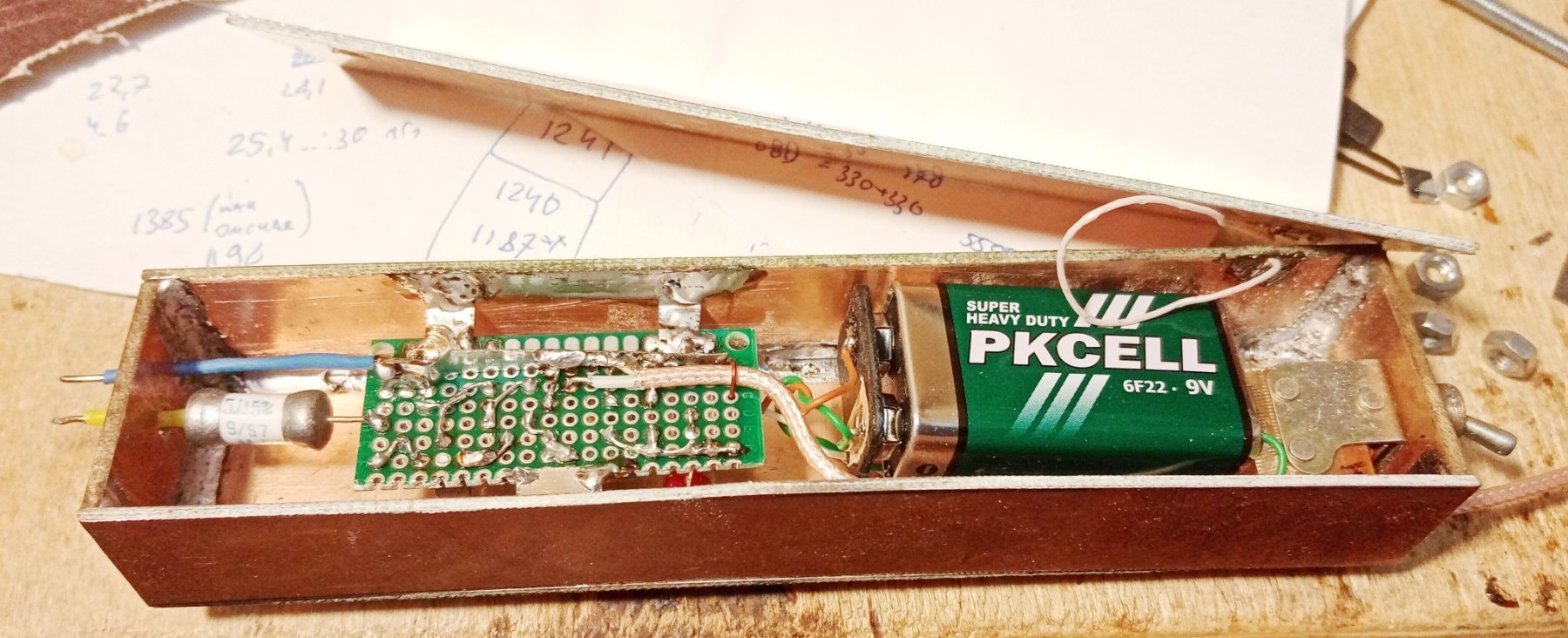

Положил всё в корпус из двустороннего стеклотекстолита.
Внутреннее "корыто" пропаяно и заземлено на кабель в одной точке.
Крышка изнутри тоже заземлена.

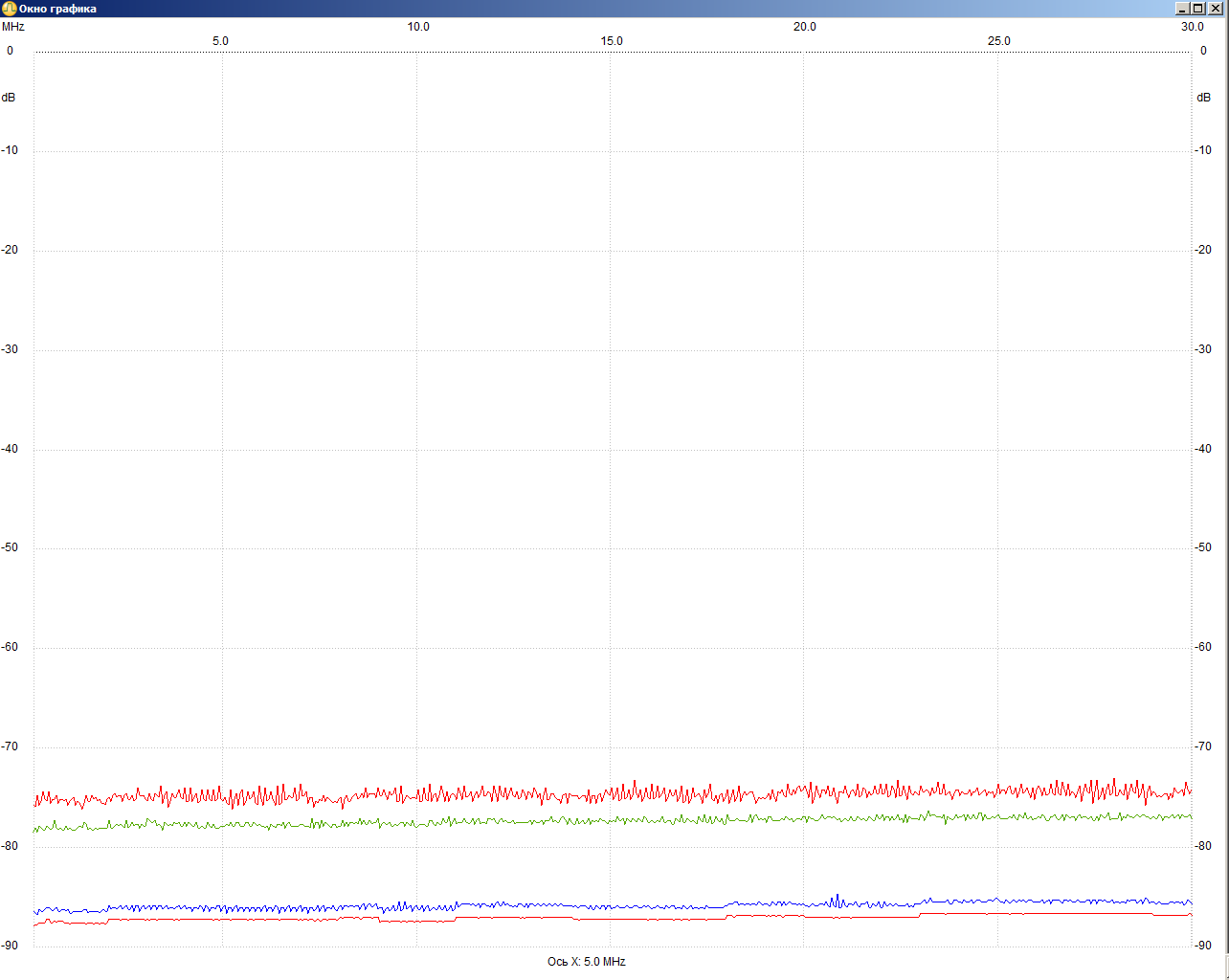

Вот несколько измерений:

нижний график - шум NWT, без кабелей.
синий график - кабель щупа подключен, сам прибор выключен.
зелёный график - щуп включен, вход щупа закорочен.

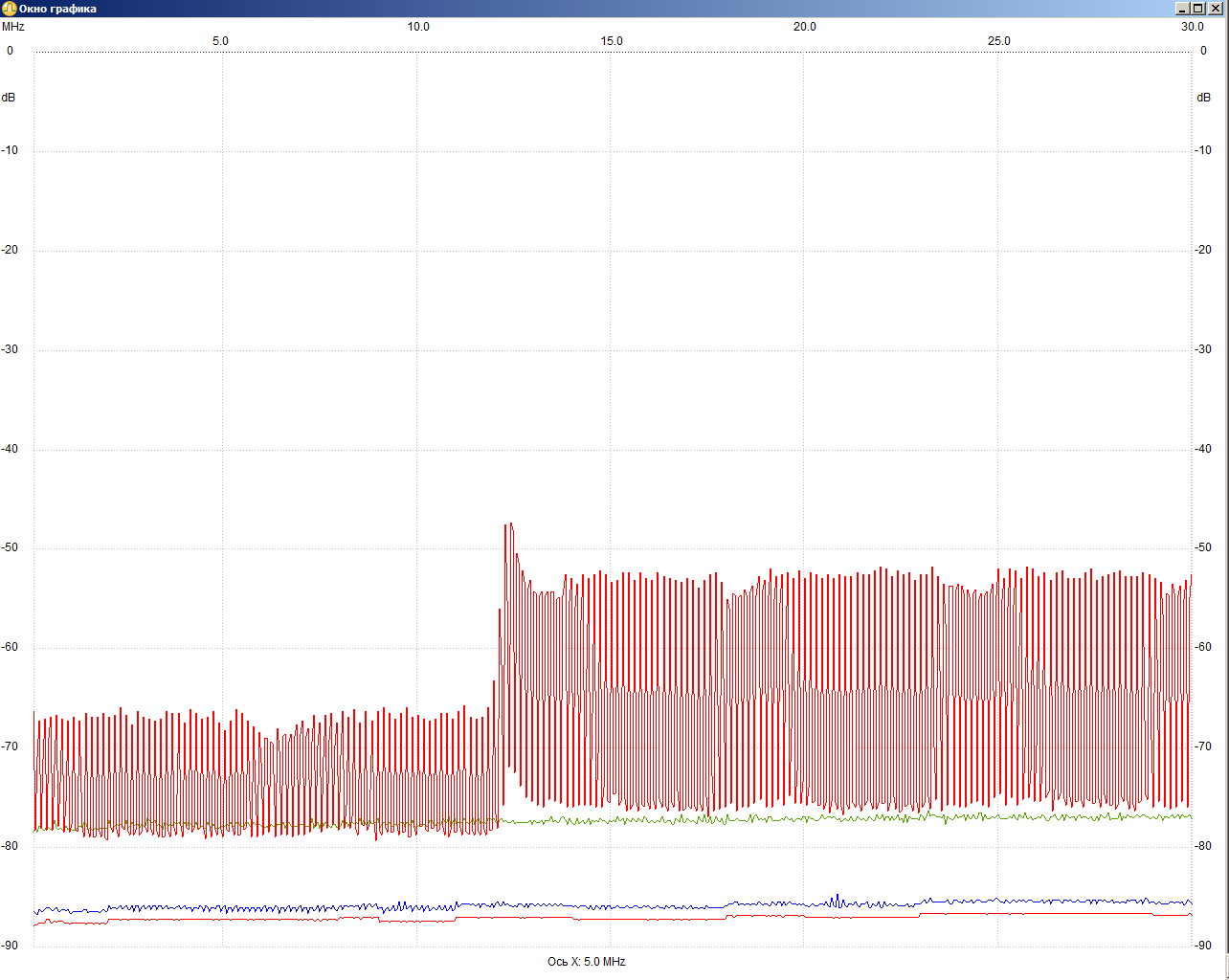

и красная пила - это включенный щуп с открытым входом. Сначала я держал его за боковые стенки, потом положил на стол.
То же самое, но верхний график - на входе резистор 1к5

[ru0aog]

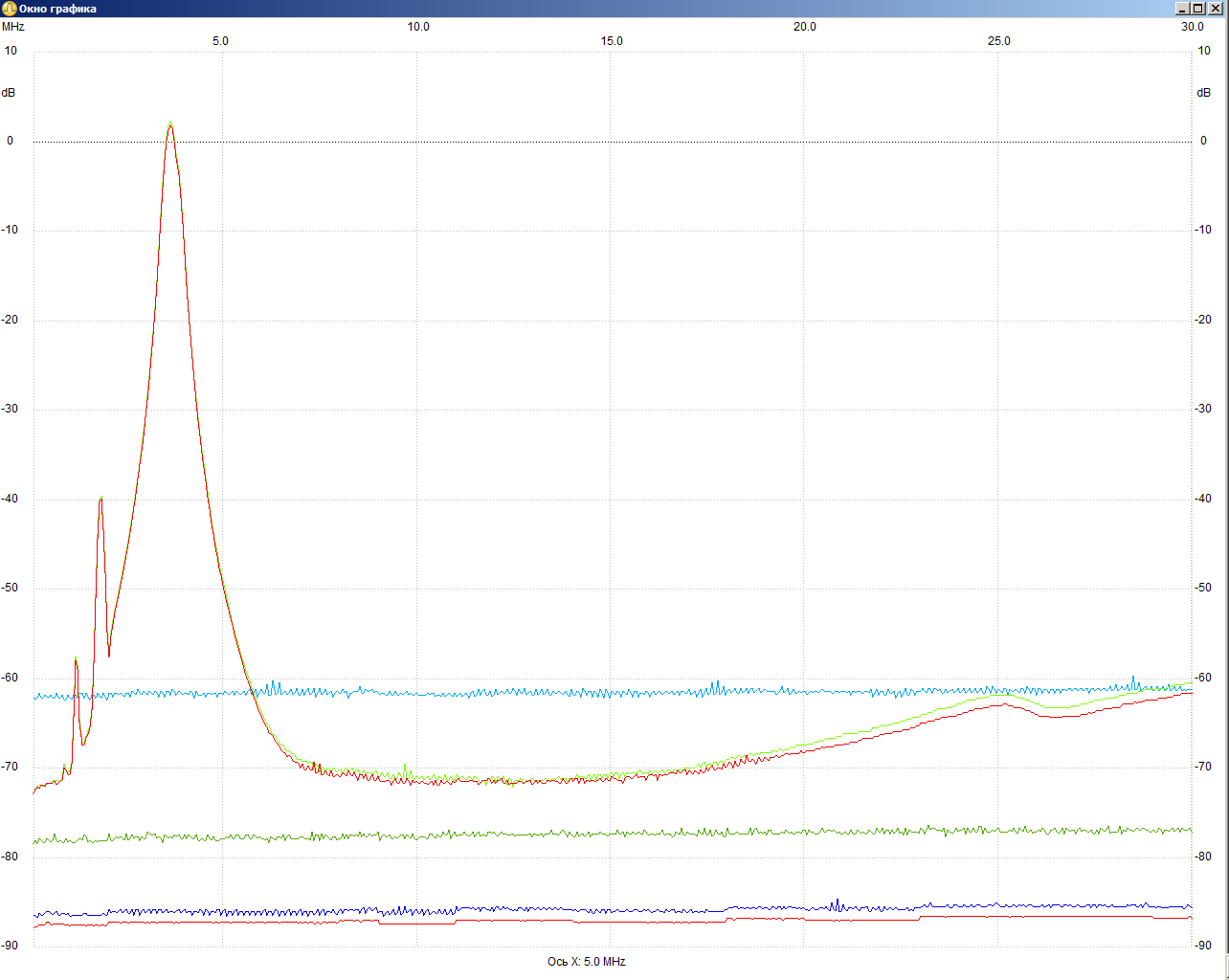

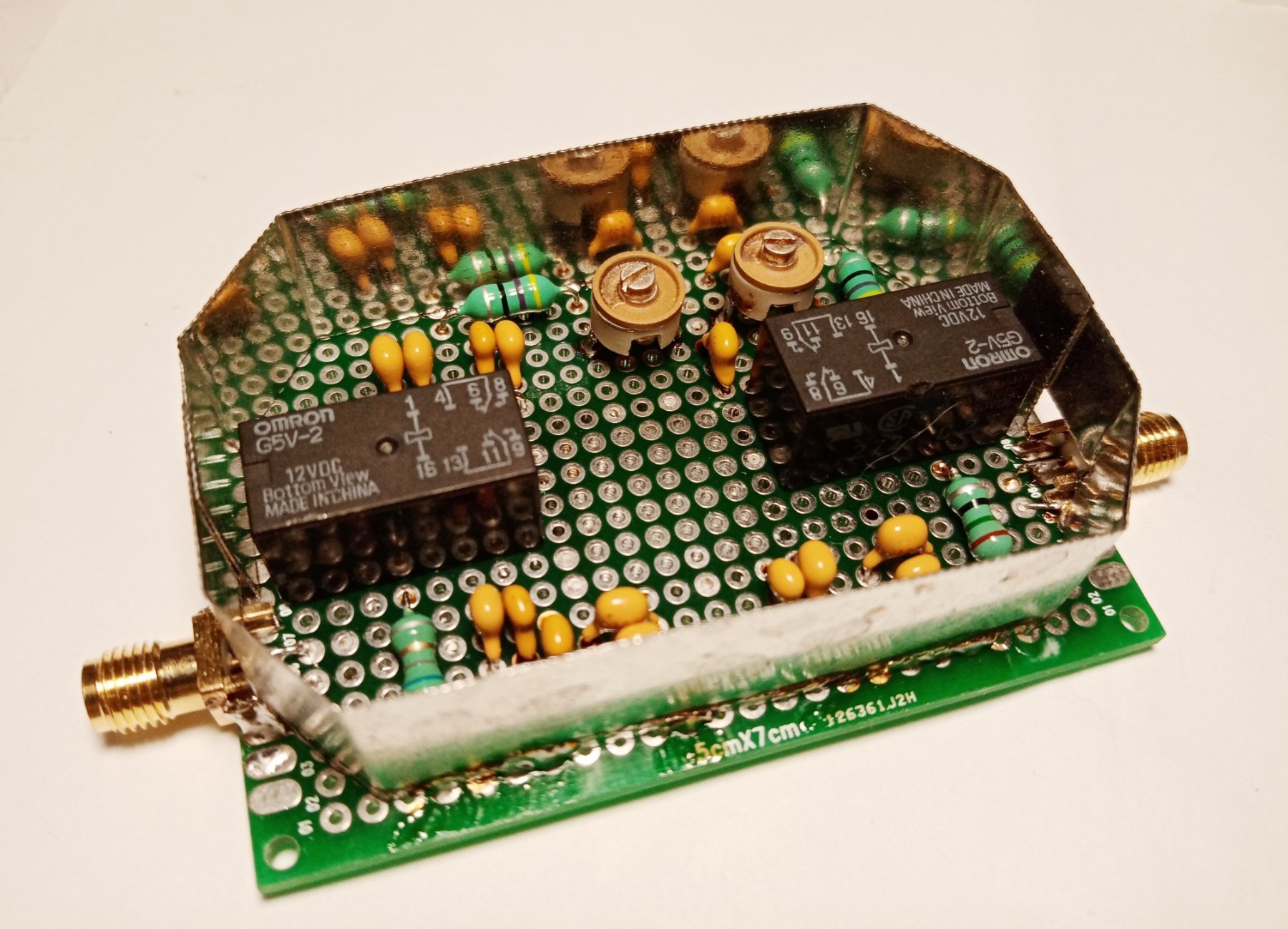

Ну и сам фильтр.

Голубая линия - щуп подключен к фильтру, но фильтр не подключен к генератору.

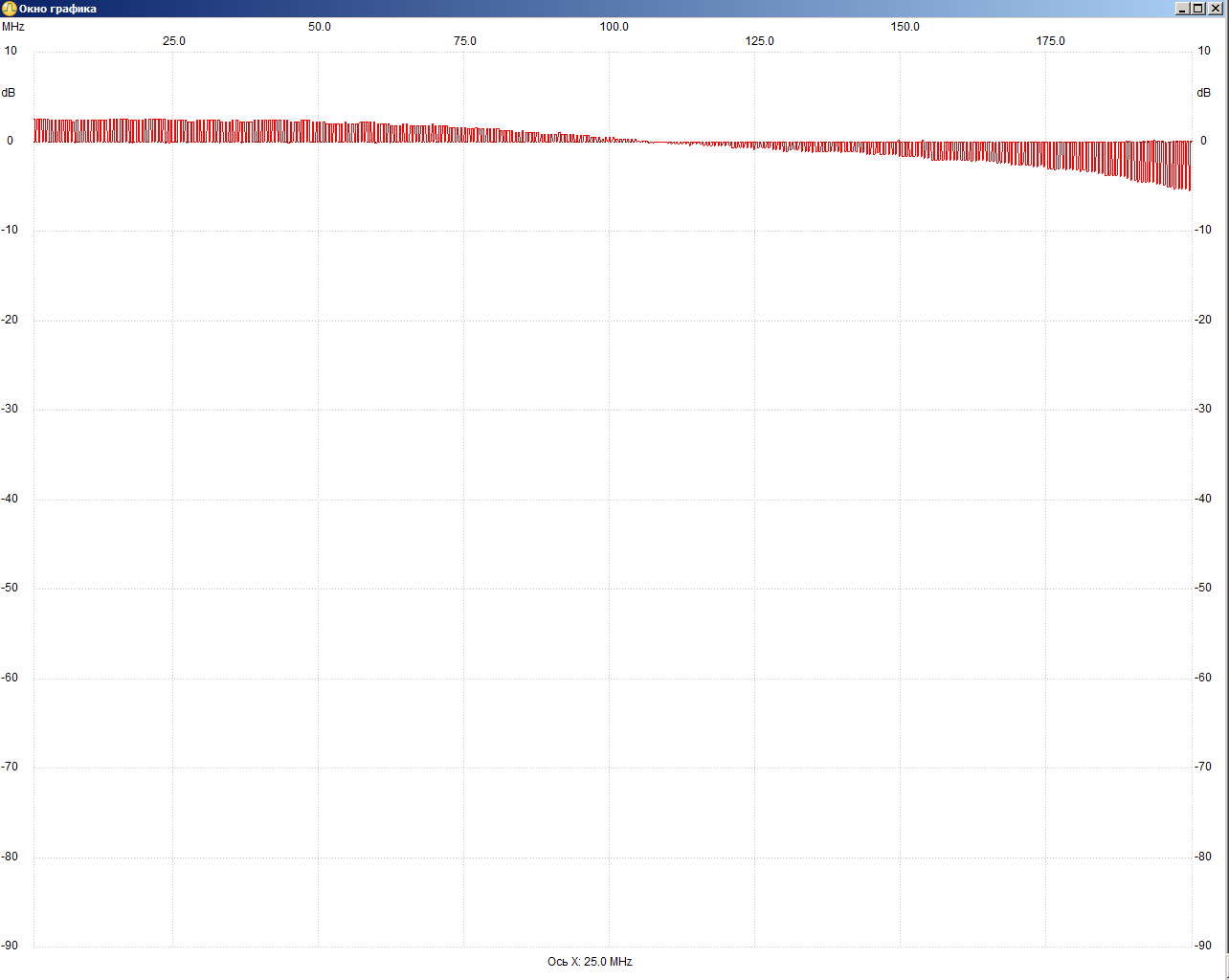

Красно-зелёный график - АЧХ фильтра на дросселях

Прибавка выше 0 дБ получается из-за трансформации сопротивлений при сохранении мощности.
