Можно задуматься над припаиванием фланца к медной пластине легкоплавким припоем.

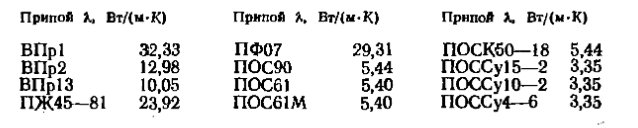

Я попытался найти информацию по теплопроводности припоев. Удалось найти кое-что.

Похоже, что по сравнению с современной пастой выигрывают только высокотемпературные припои типа Впр1.
Правда, у них температура плавления запредельная. Их ведь не для радиодеталей используют

Я полагаю, что хорошая паста - гораздо лучше чем какой-нибудь ПОС-61 или аналогичный оловянно-свинцовый припой.
Также притирка поверхности фланца к медной пластине будет полезна.

[ru0aog]

Давно уже мне нужен был эквивалент нагрузки.
Причём не просто резистор 50 Ом. Нужен был эквивалент с аттенюатором, согласованным с 50 Омам как по входу, так и по выходу. Чтобы можно было подключать анализатор.
И хорошо бы это всё было в виде интегрального модуля. В сентябре заказал б/у-шный модуль у китайцев.
Недавно модуль приехал.

Теперь возникла проблема - где взять под него корпус?
Обыскал местные объявления... ничего подходящего. Плюнул и взялся сам. Сегодня как раз выходной.

Нашёлся обрезок алюминиевого кругляка диаметром 45 мм.
Марки то ли Д16Т, то ли В95Т, но не чистый вязкий алюминий, а какой-то сплав.

И начал я отсекать всё лишнее
Оквадратил немного

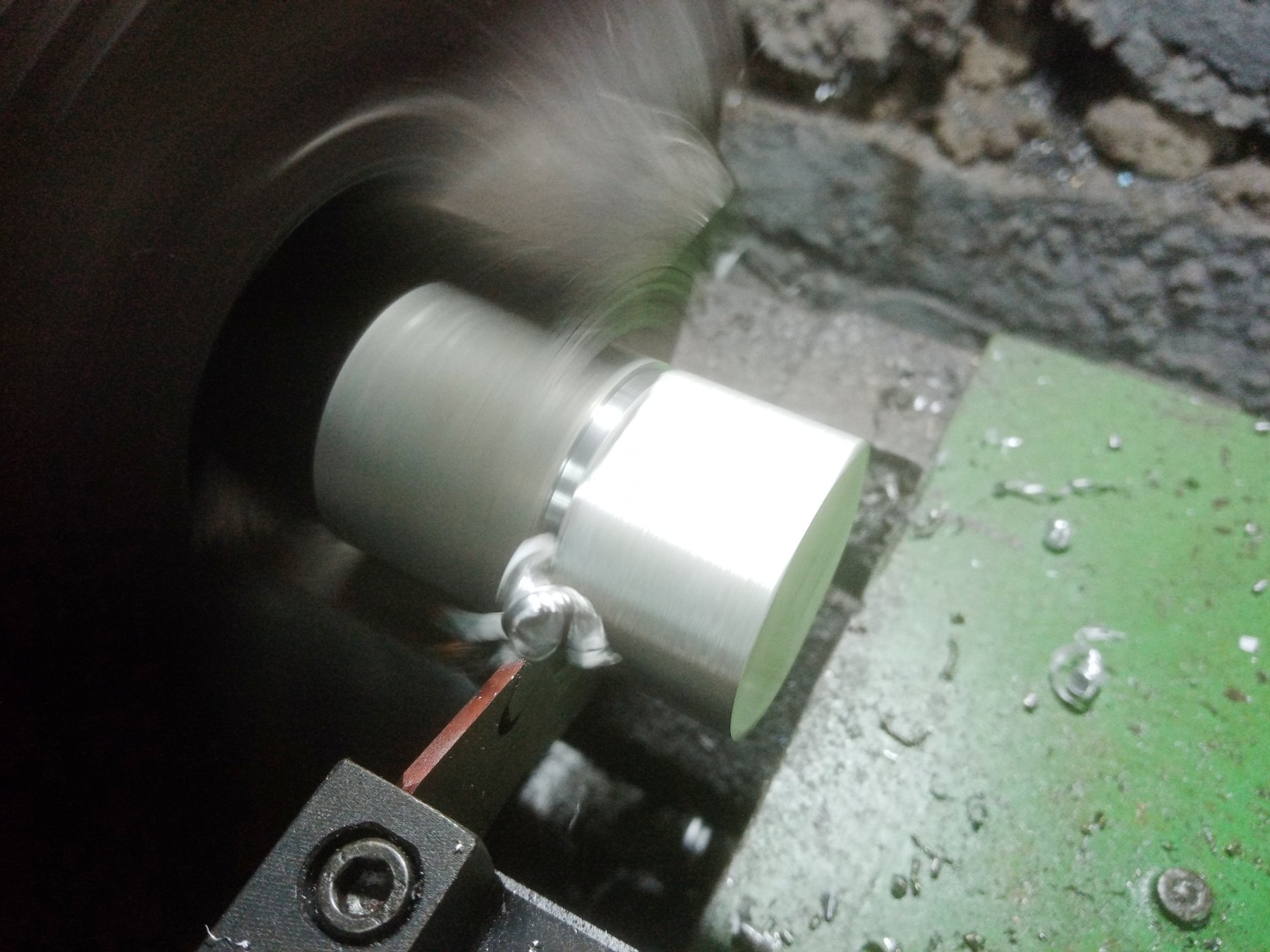

Отрезал

[ru0aog]

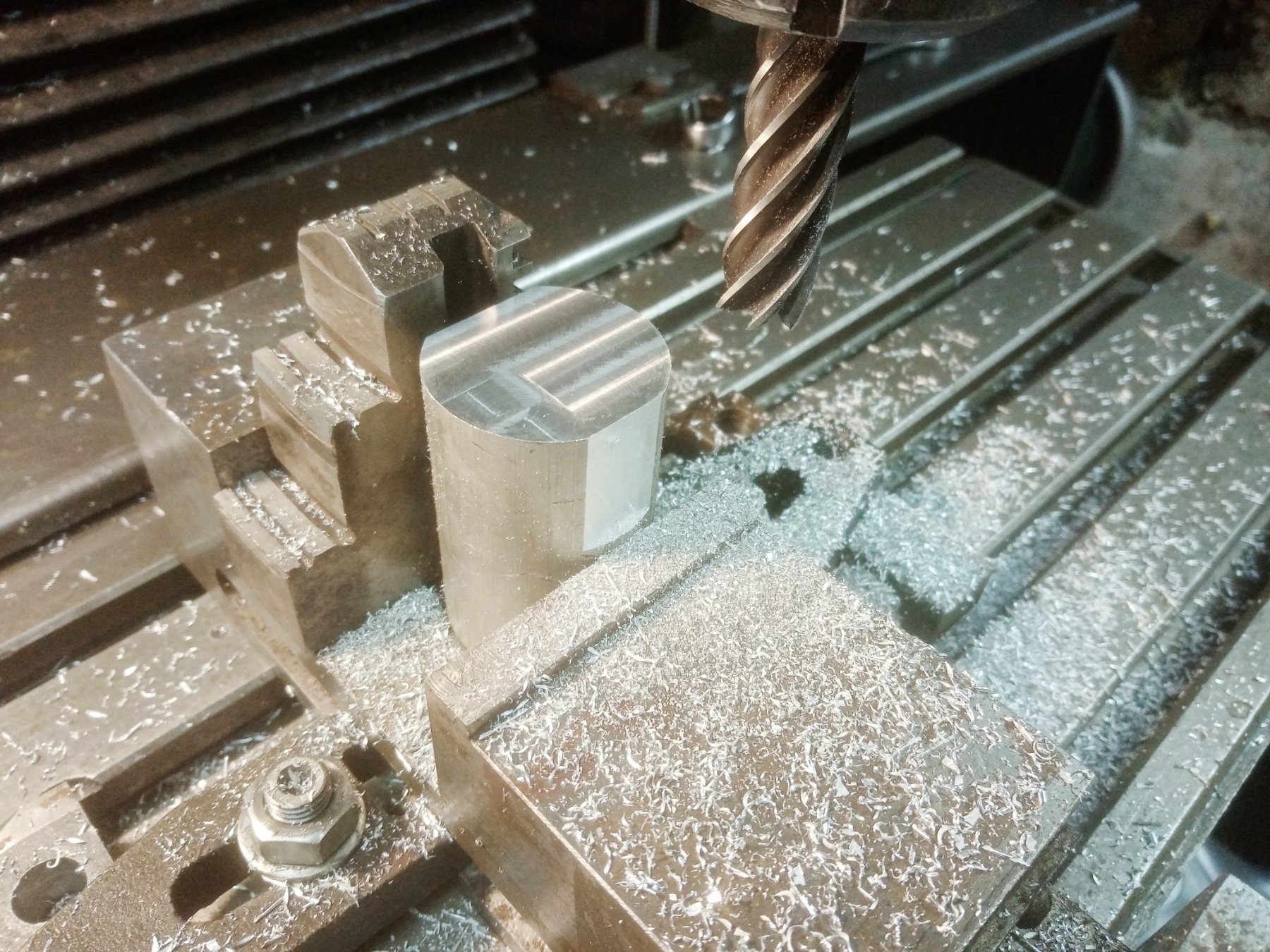

Проходами стал выбирать серединку

Постепенно, подмеряя модуль, выбрал внутренности

Вырезал окна под разъёмы, насверлил отверстия

Модуль посадил на термопасту GD007.

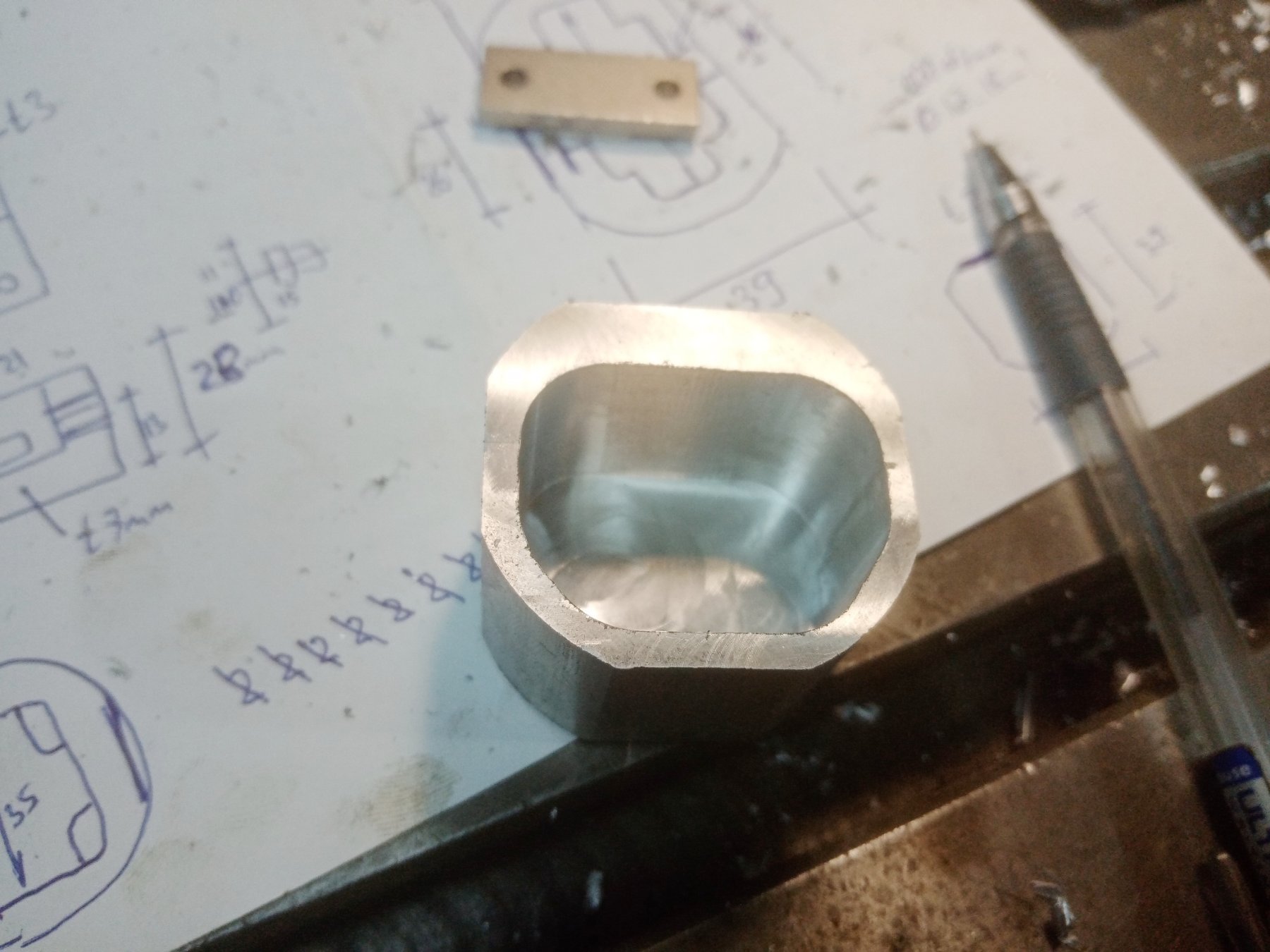

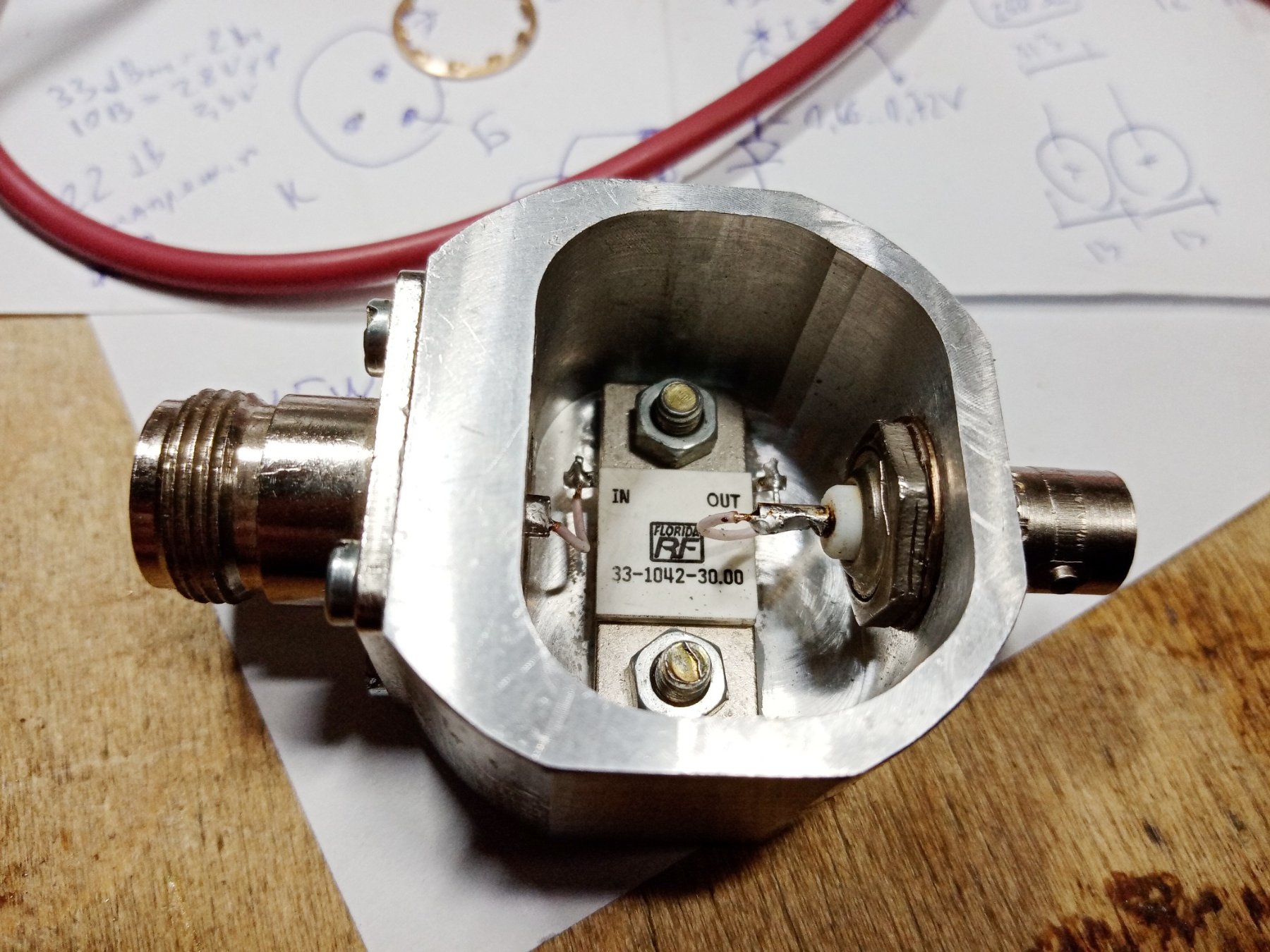

В итоге вышла такая коробочка

Осталось сделать крышку и притянуть к какому-нибудь радиатору

[ru0aog]

Как работает?

На 100 МГц.
Без эквивалента (напрямую с генератора)

Через эквивалент

Заявленное ослабление -30 дБ, фактическое -29 дБ на частоте 100 МГц.
С возможностью рассеивать некоторую мощность.

На 1 ГГц затухание больше.
Видимо это влияние соединительных кабелей.

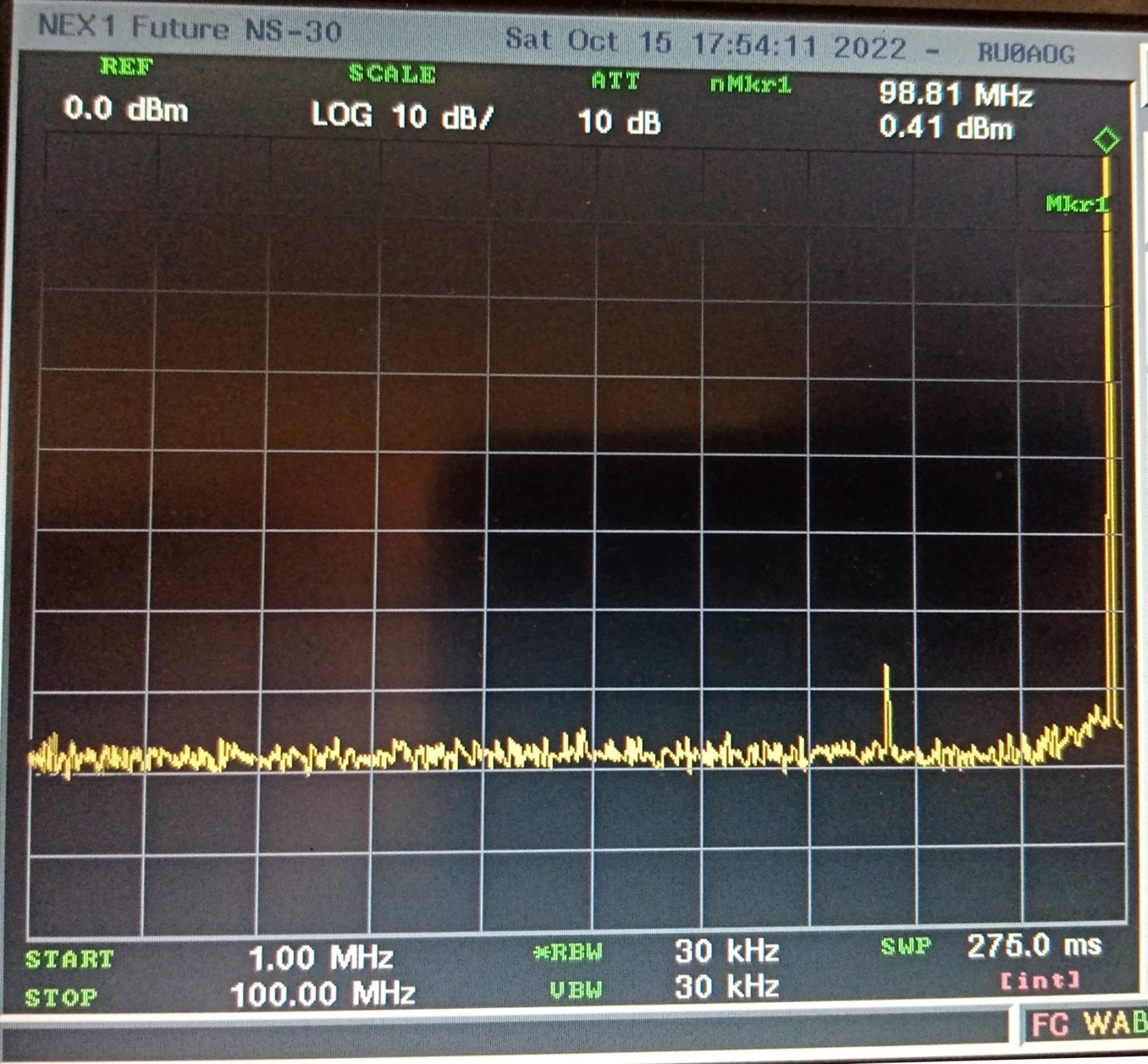

Без эквивалента

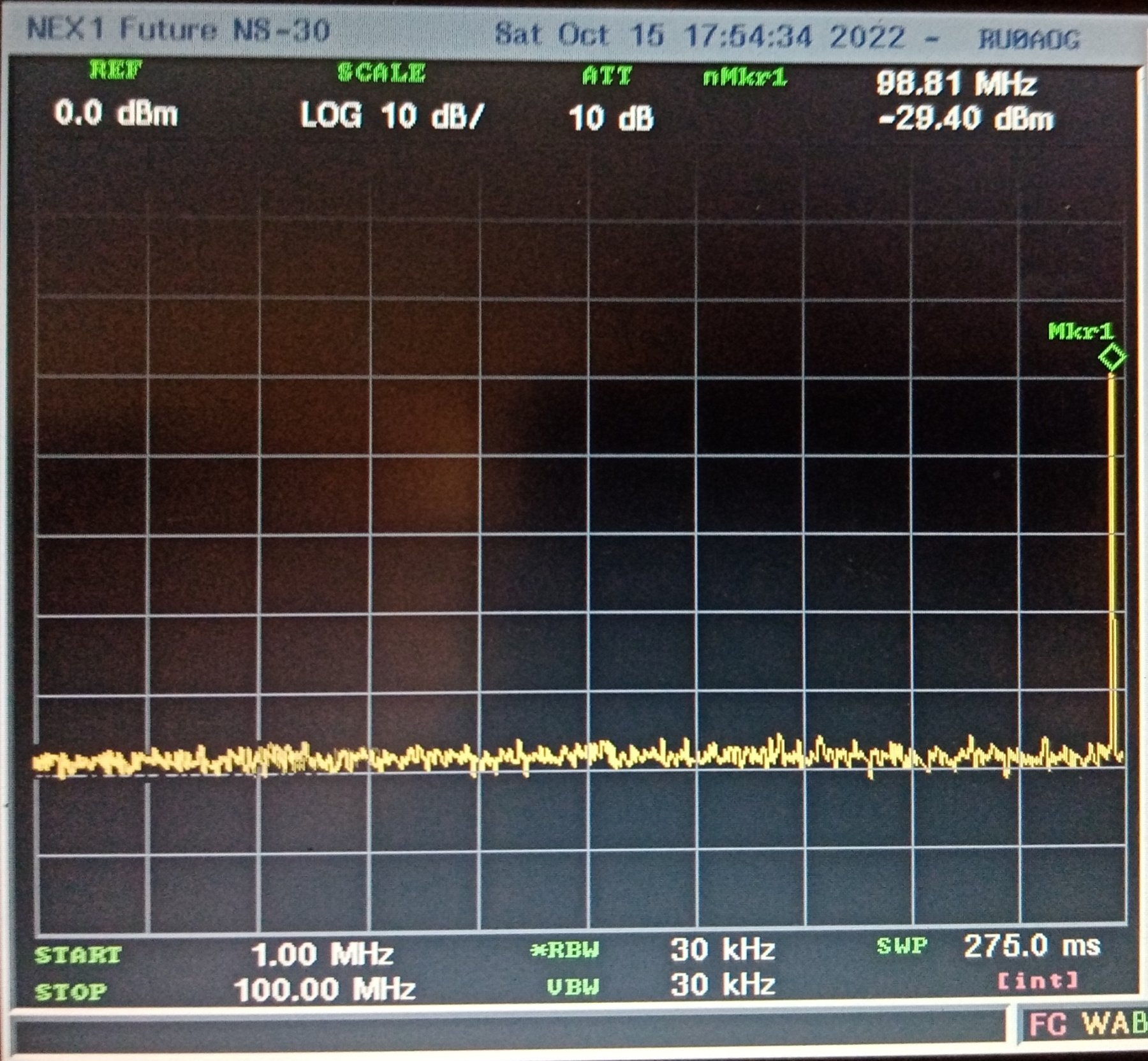

Через эквивалент
