Ступенчатый аттенюатор на реле по Скрыпнику

[radiomaster88]

Написал в личку, платы есть 3 шт....

[rx2f]

У меня есть .

[rx2f]

Кто то делал экраны для аттенюатора ? Если да, то как ? Можно фрезеровать из металла или паять с медной или латунной фольги, Можно заказать в Китае по файлу и там сделают ? Поделитесь фото экранировки аттенюатора. Всем будет полезно посмотреть.

[Alex_1970]

Тоже решил сделать аттенюатор.
Максимально просто, без платы управления и без реле.
Переключается перемычками, что используются в ПК.
Резисторы пересчитывал под те что были (набор smd с алиэкспресса), к примеру у автора в секции -32 дБ, в параллель 100 Ом + 110 Ом, я впаял 220 Ом + 68 Ом, и т.д.
На -1 дБ что-то ни чего подобрать не получилось, временно оставил без него.
Плату не экранировал, посмотрел анализатором в КВ диапазоне, вроде работает.

-2, -4, -8, -16, -32, -32+ -8, -32 + -8 + -16 + -4.

Андрей, а ПП у Вас в lay? если-да, то не смогли бы поделиться? спасибо.

[rx2f]

Я так понял что хозяин этой темы занят более свежими идеями и интересная тема стала затухать. Володя наверное так и не довёл до конца эту конструкцию и нам самим придётся её дорабатывать. Жаль конечно что у него не было времени разработать чертёж фрезерованного экрана и выложить файл в теме чтобы желающие могли заказать или в Китае или в России. А я бы заказал такой экран в Китае , тем более фирма на которую ссылается Владимир делает и платы и любые детали из металла и не только. Конструкция и идея самого прибора с управлением очень интересная не затратная. Остался последний штрих с экраном адаптированным под плату, думаю Володе нужно закончить эту конструкцию.

[Криворукий]

Андрей, а ПП у Вас в lay?

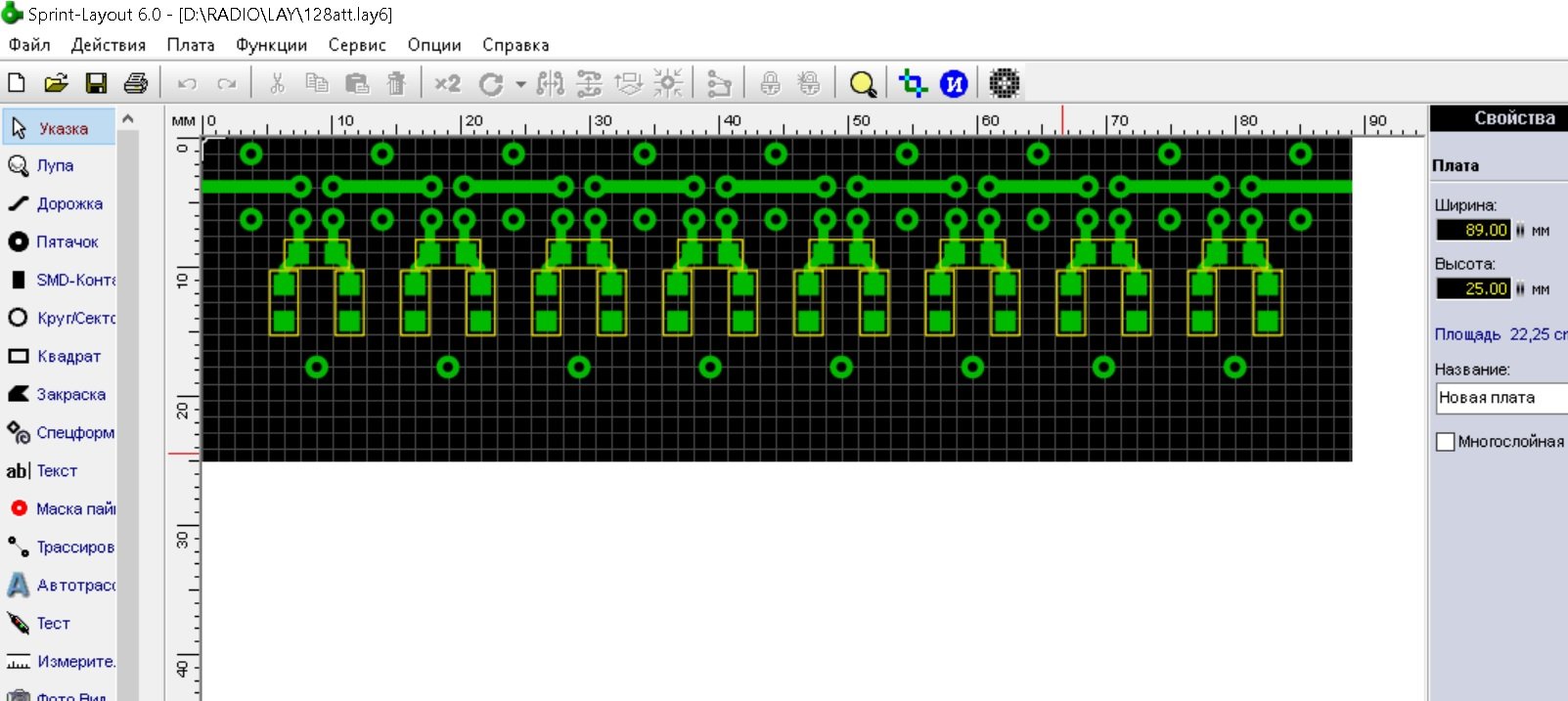

ПП в lay есть:

128att.zip

(5.78 КБ) 238 скачиваний

Но под ЛУТ её нужно будет исправлять (добавить общую шину), так как я под чпу рисую.

[Alex_1970]

Андрей, спасибо большое!

[R2AJI]

Жаль конечно что у него не было времени разработать чертёж фрезерованного экрана

Пока что без надобности. Внезапно выяснилось, что экран то собственно и не сильно нужен. Ну а если бы Вы внимательно изучили информацию, то не задавали этих вопросов.

[rx2f]

Спасибо за ответ на мои пожелания Володя. Если вы считаете что экран не стоит того времени что будет потрачено на его чертёж, заказ и деньги, то пусть будет эта конструкция без экрана. Хотя по всем конструктивным параметрам, аттенюаторы так не должны делаться. Творческих успехов Вам Владимир и ждём новых конструкций и тестов аппаратуры.

[R2AJI]

rx2f, уважаемый, Вам никто ничего не должен. Если хотите, изготавливайте, отливайте, фрезеруйте экраны, Вам никто не запрещает. Более того, файлы схем и трассировки печатной платы, никто в секрете не держит, вот по плате можно спокойно нарисовать чертеж и смело идти с ним к фрезеровщику.
Если все пройдет успешно, можете выложить чертежик сюда, люди спасибо скажут.
