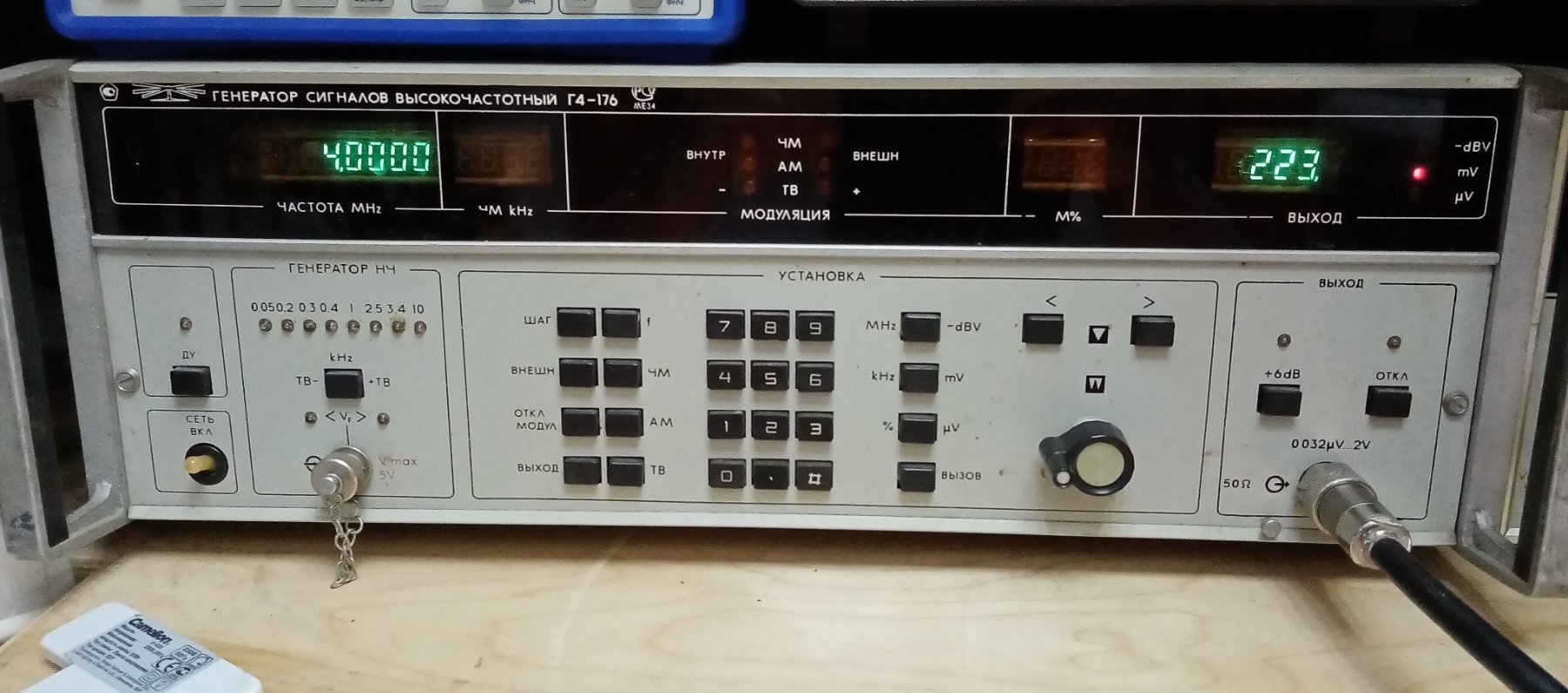

Обзор был бы неполным, если бы в нём не было флагмана отечественного генераторостроения - Г4-176.
Мой экземпляр произведён уже после "улучшения" эффективными менеджерами - без КМ-ок, без серебряных разъёмов и прочих плюшек.
Но тем не менее...

Начнём, как водится, снизу.
Как показала практика - края рабочего диапазона всегда самые проблемные.

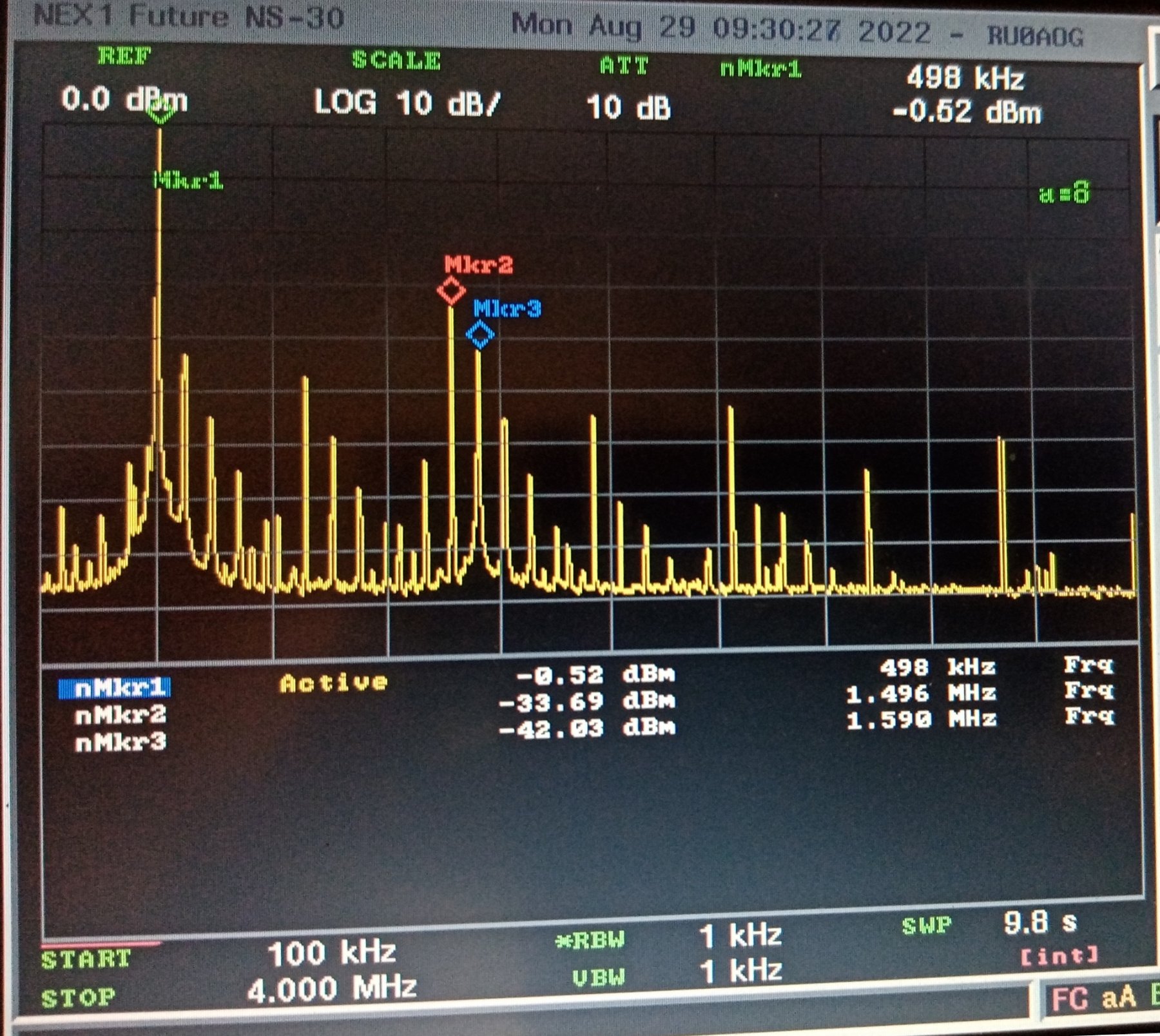

Смотрим 500 кГц
-33 dBm гармонических и -42 dBm негармонических

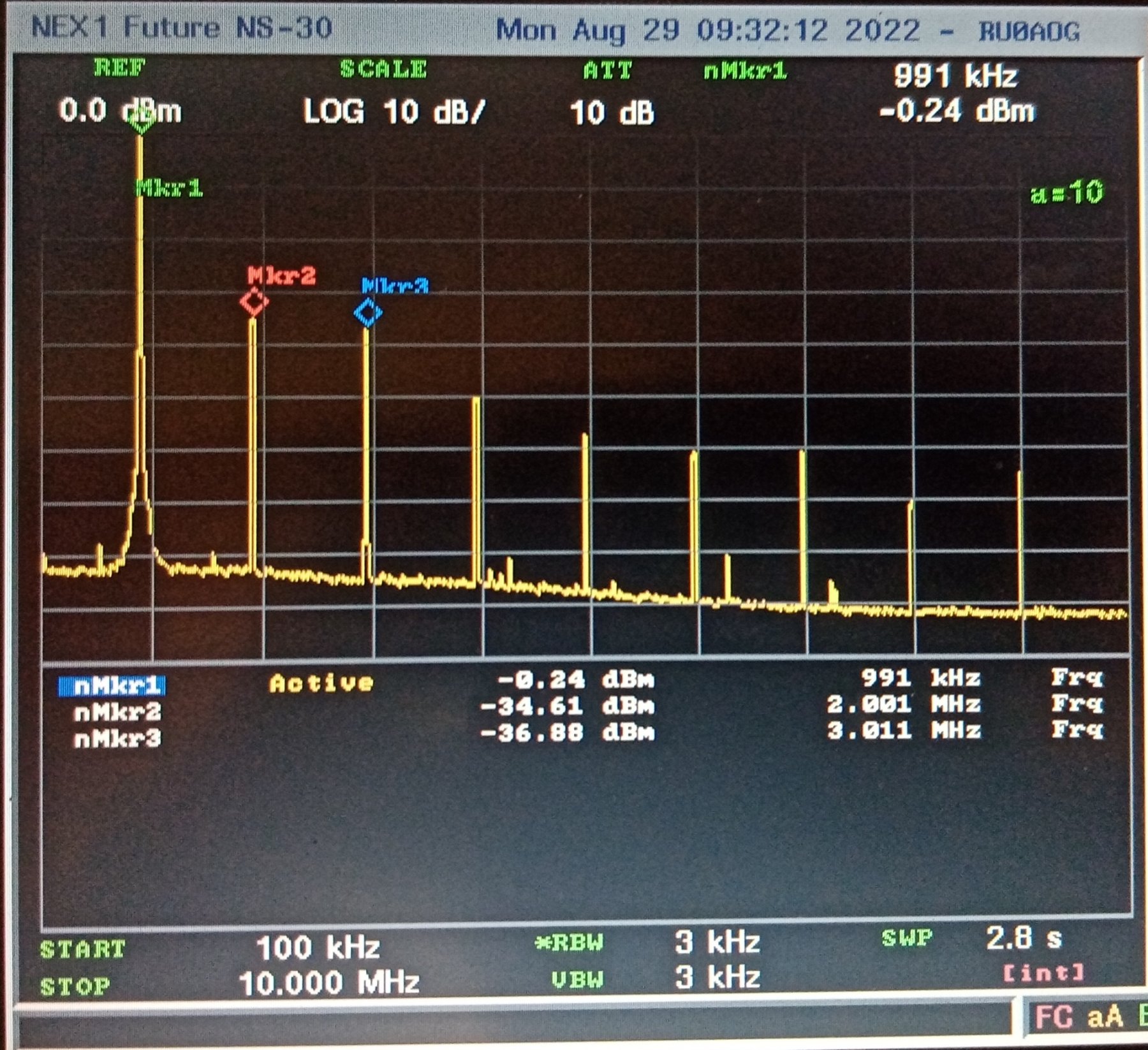

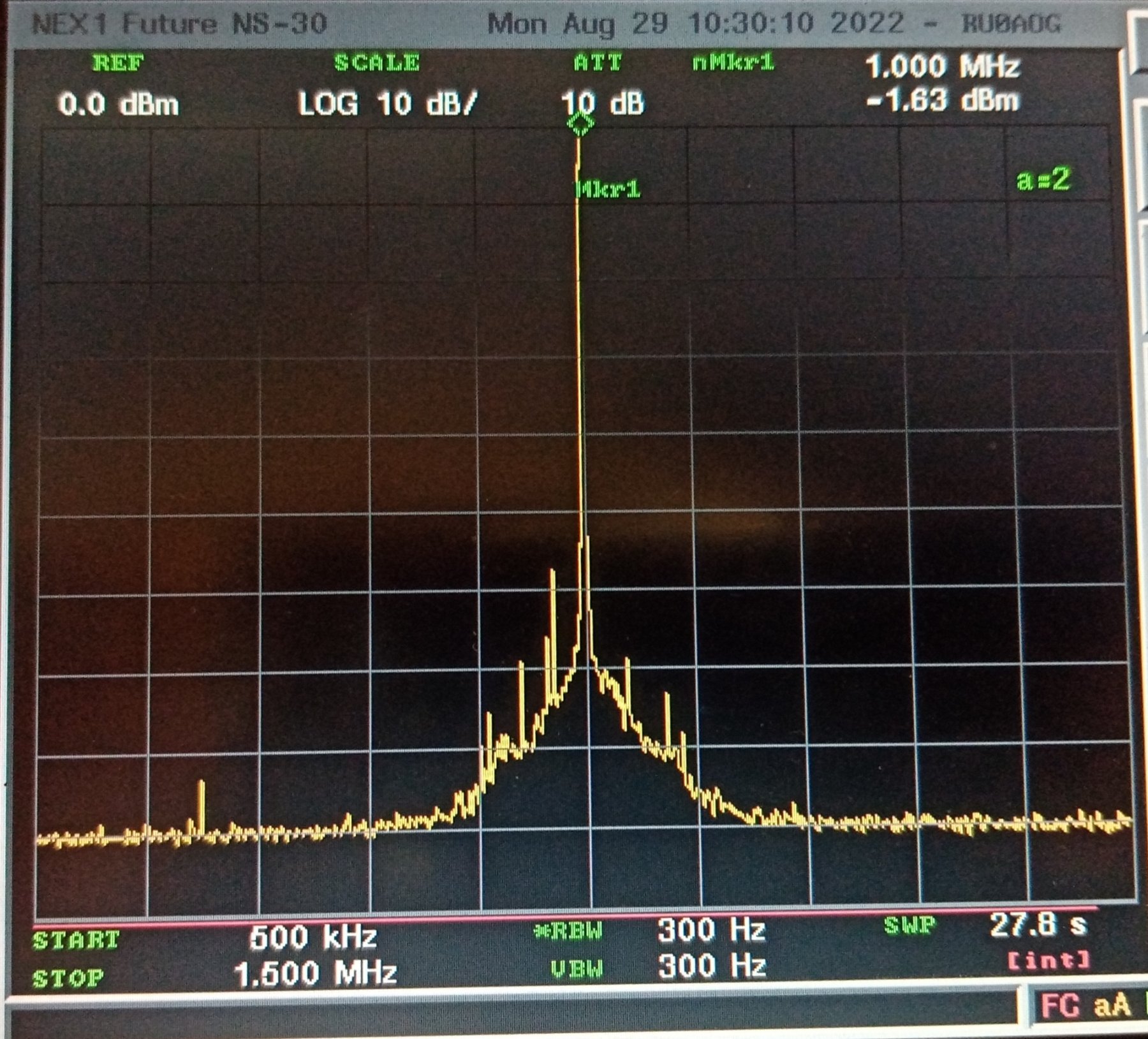

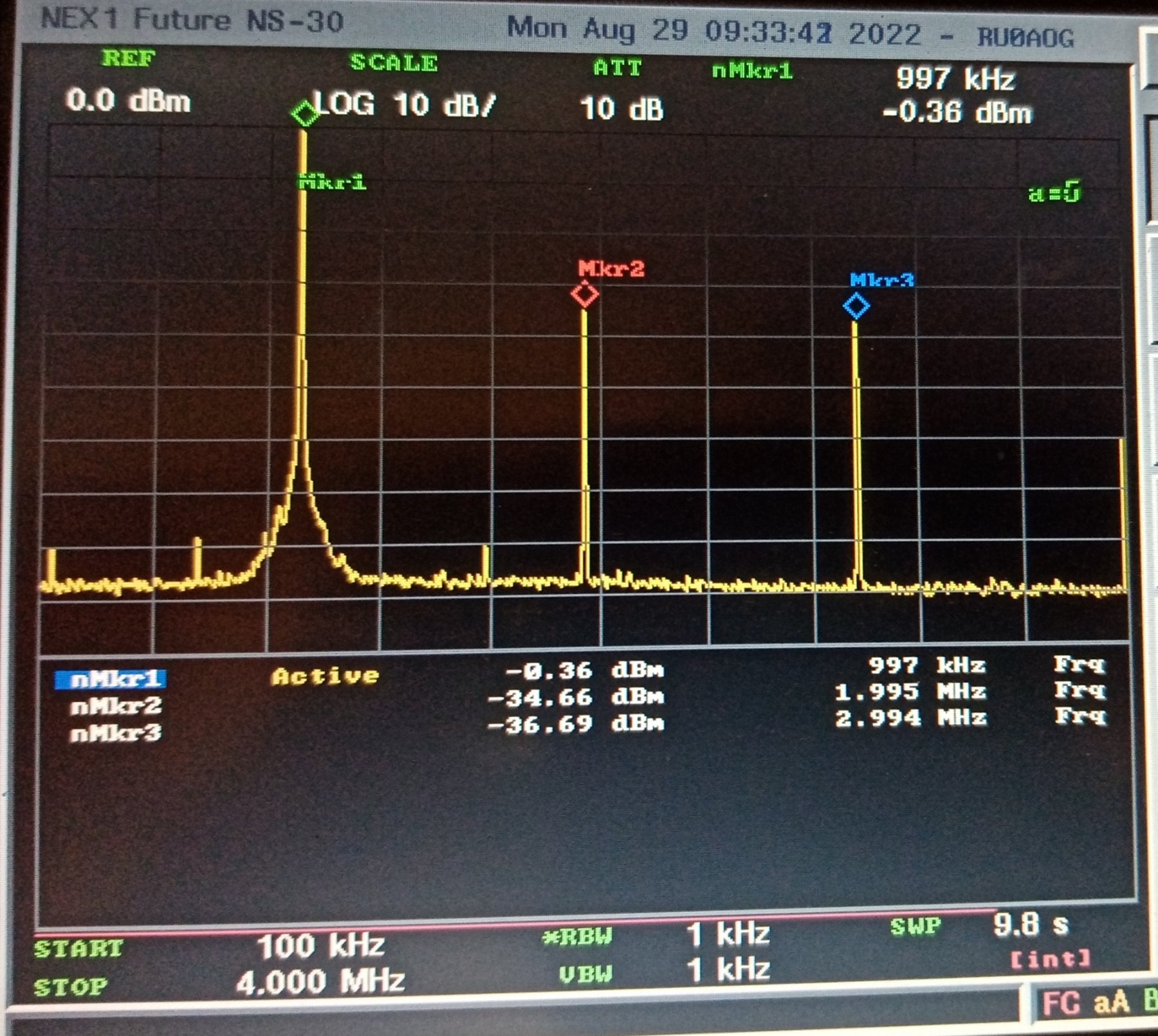

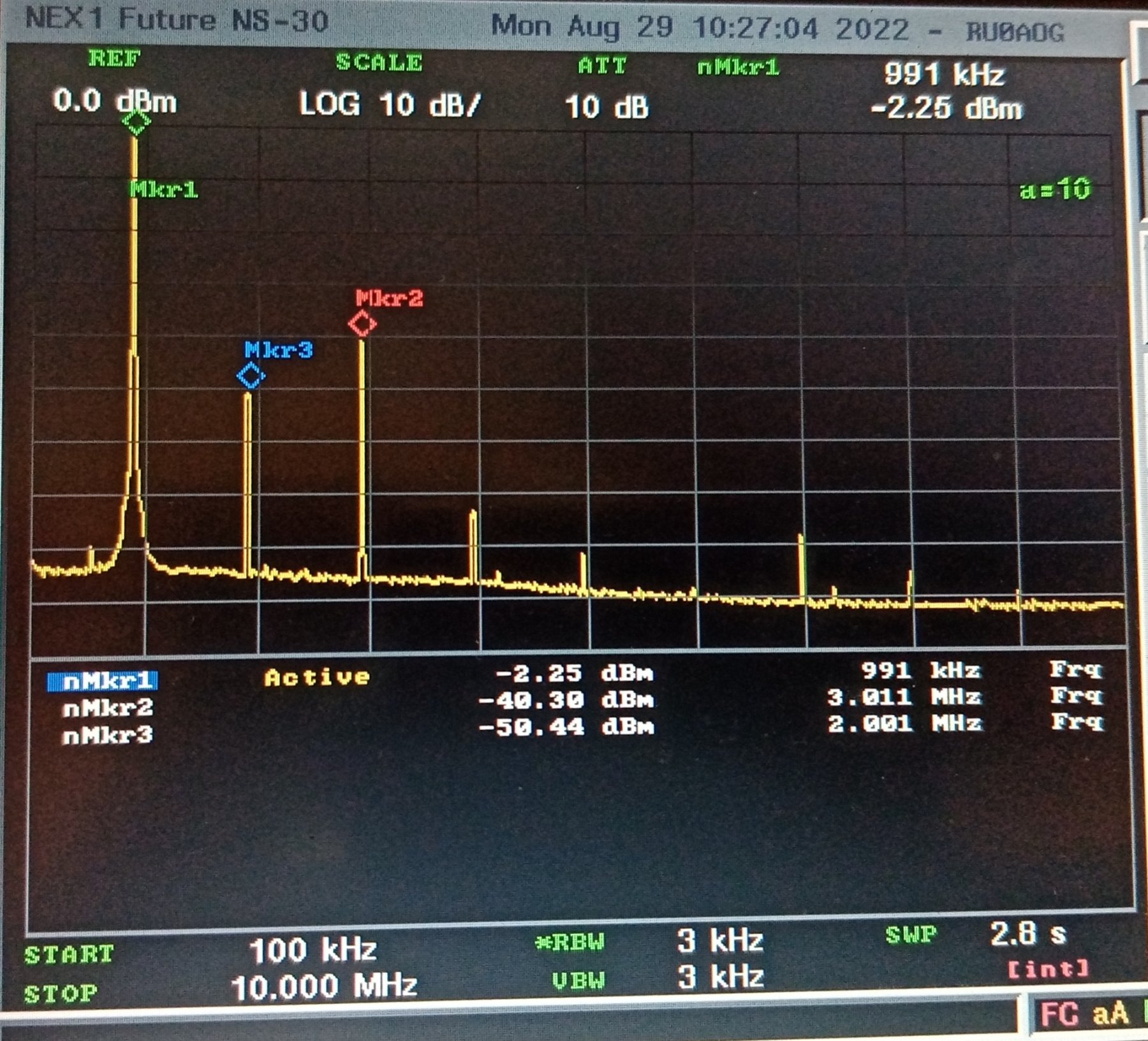

1 МГц
уже не так страшно. Ничего лишнего нет, одни гармоники. -34 dBm

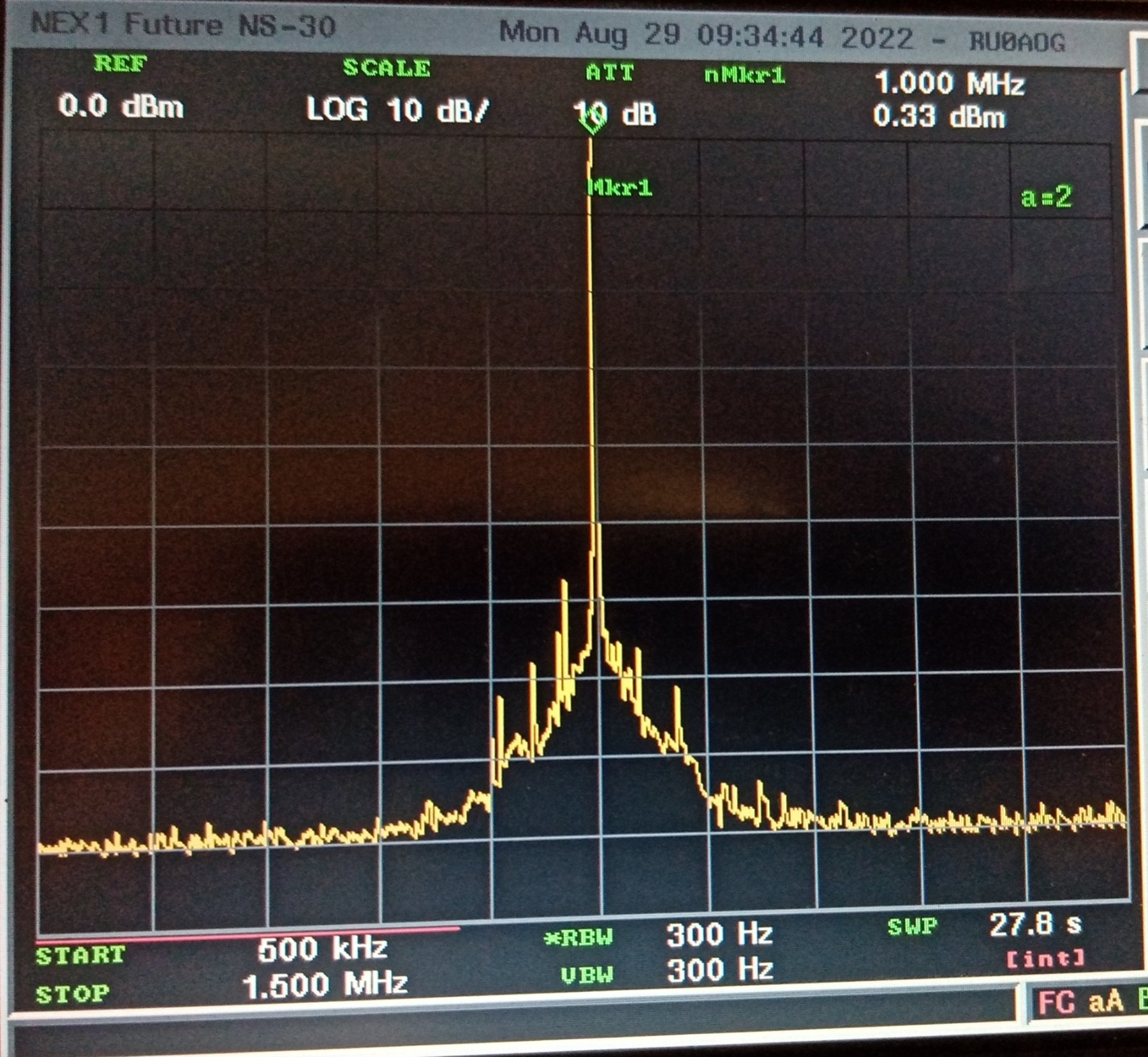

посмотрим поближе

ещё ближе.
Видно присутствие каких-то остатков непонятно чего с уровнем -55 dBc

Ладно, смотрим дальше

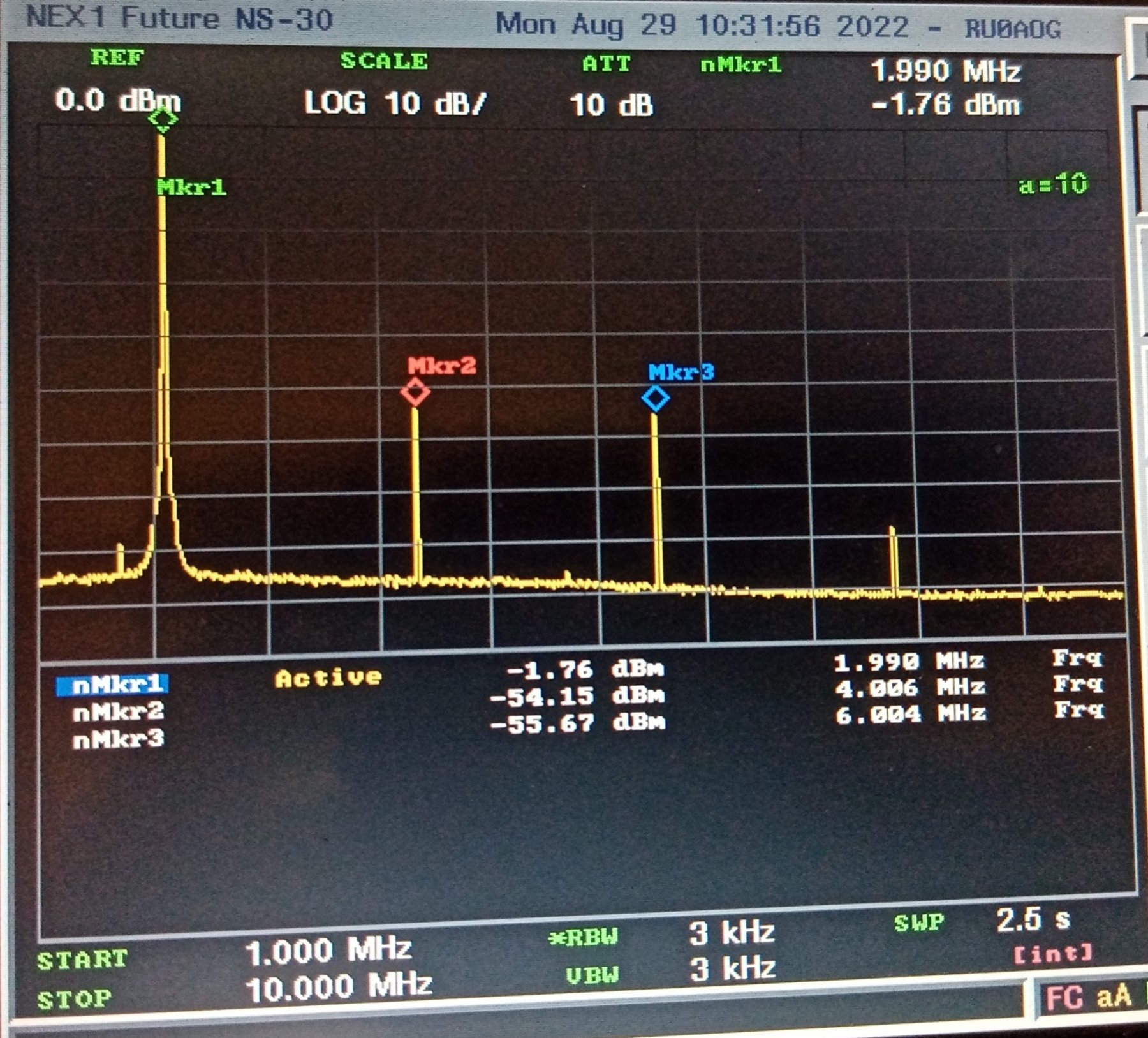

2 МГц -41 dBc

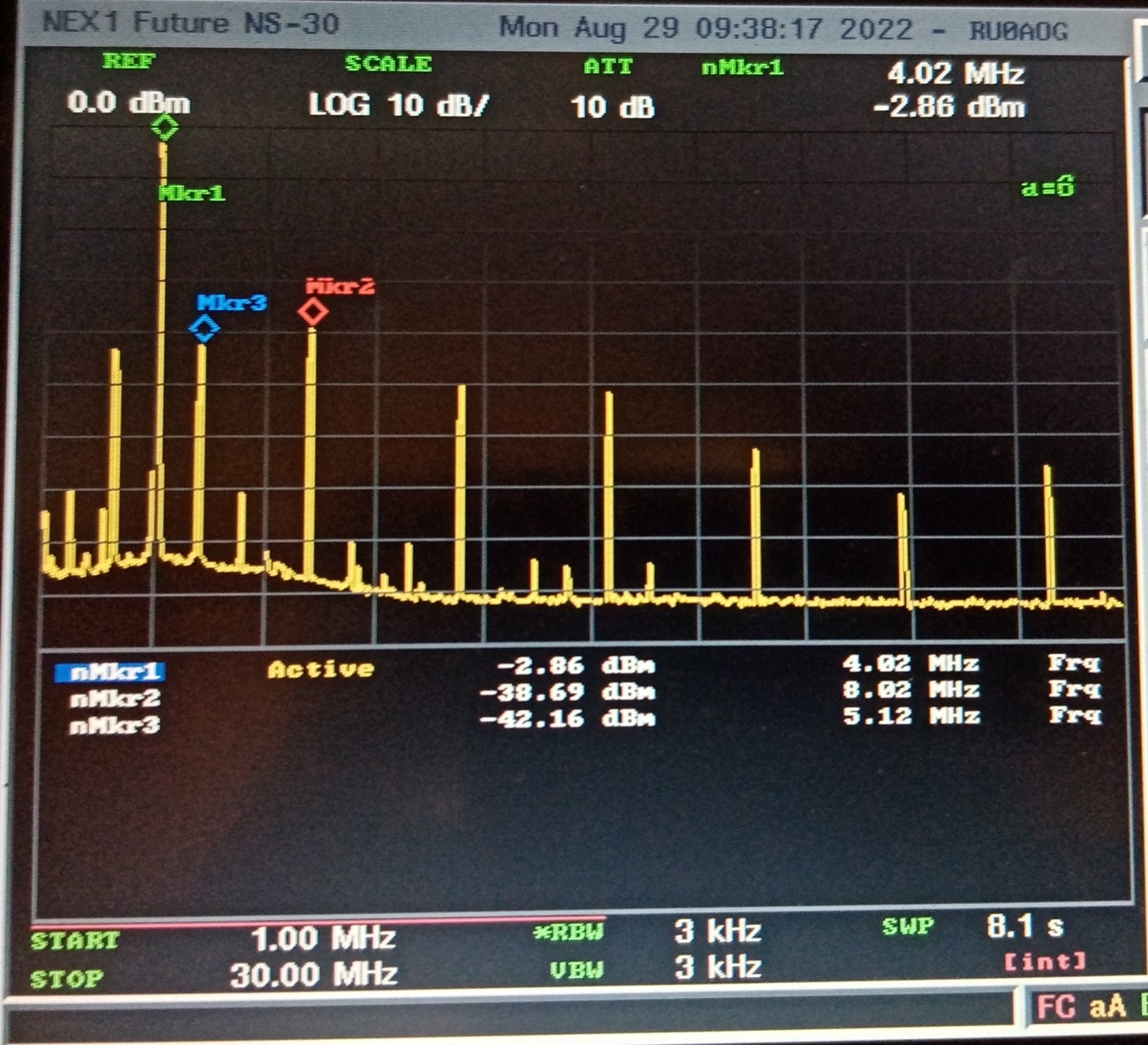

4 МГц -38 dBc

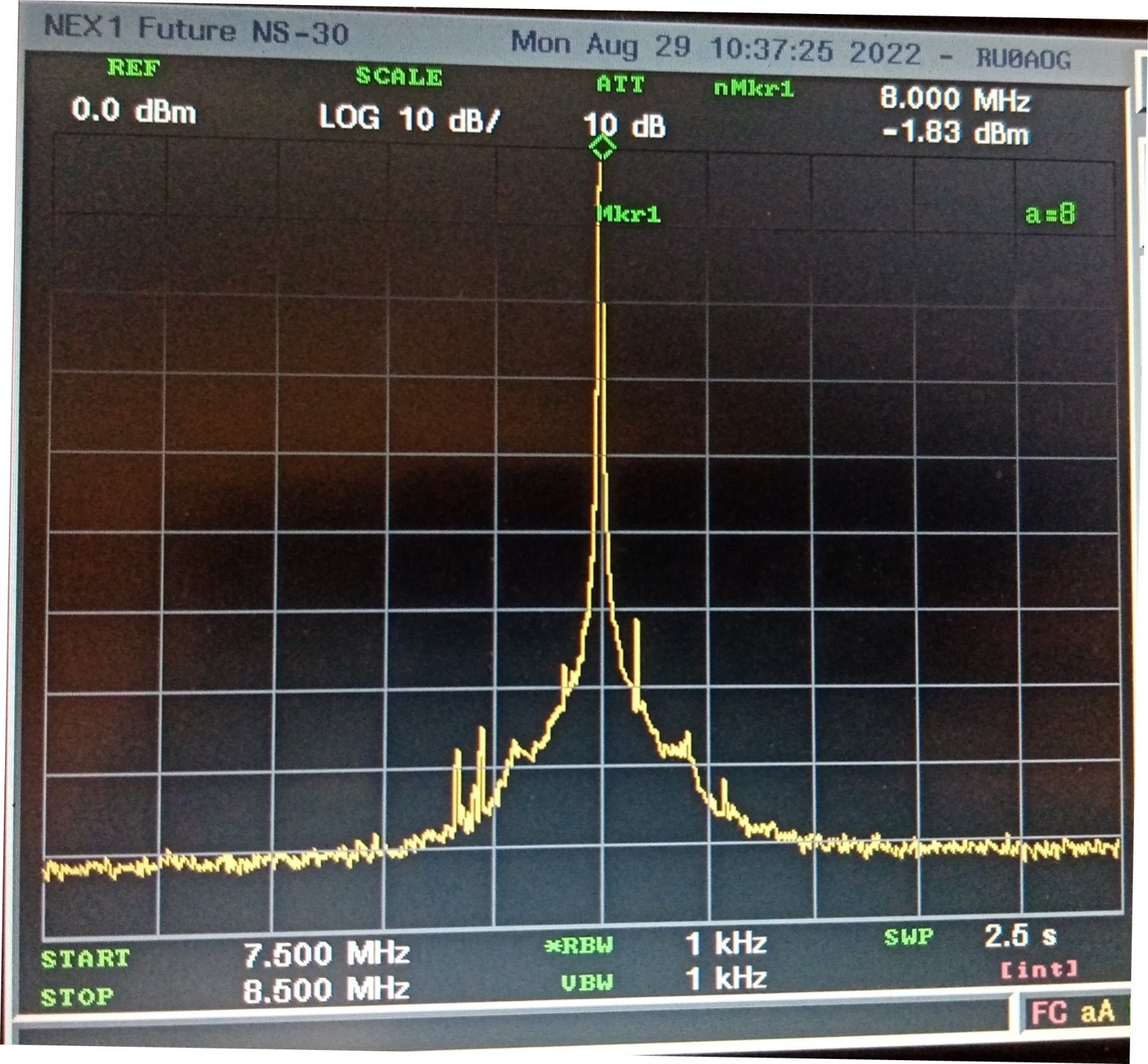

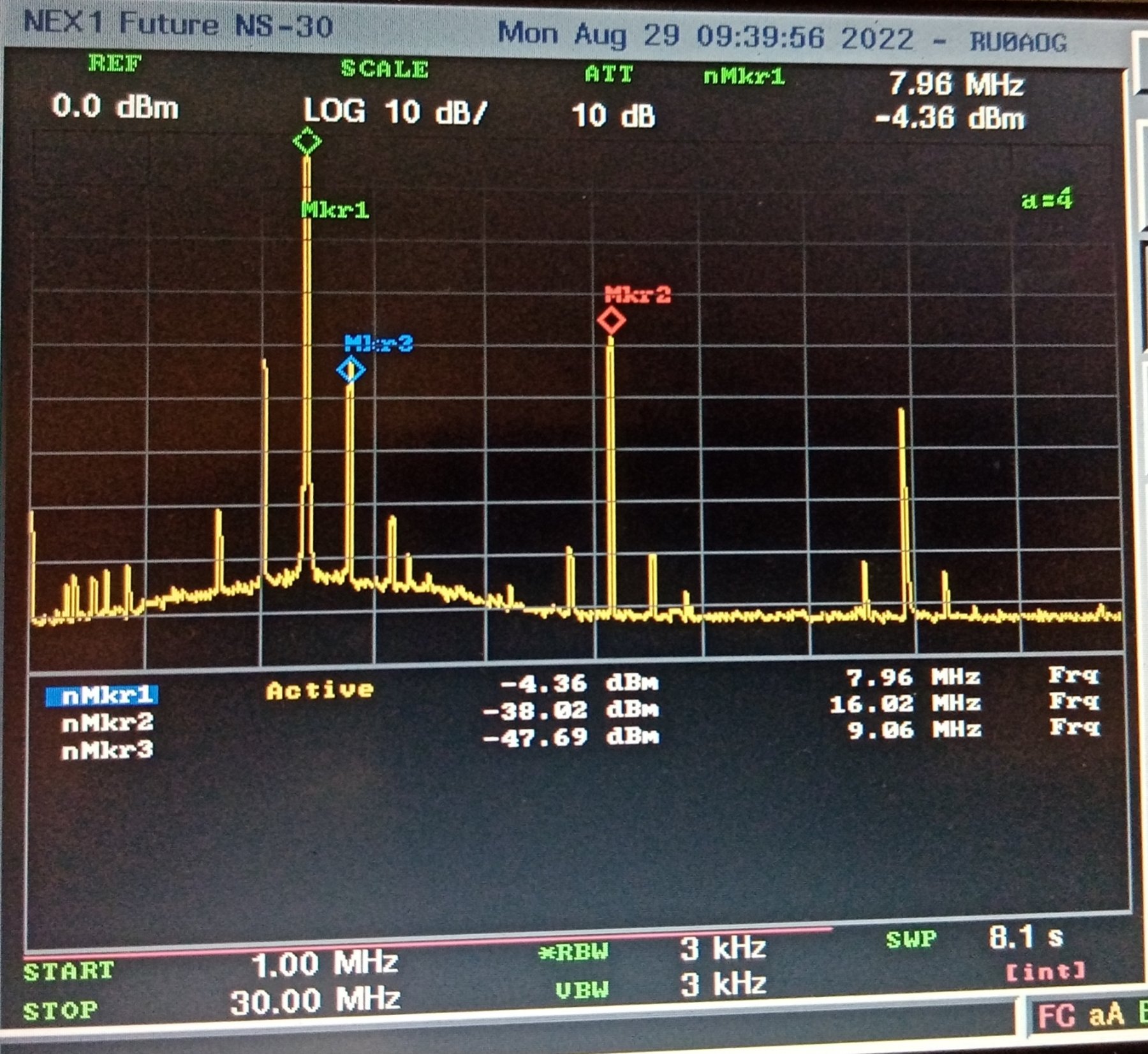

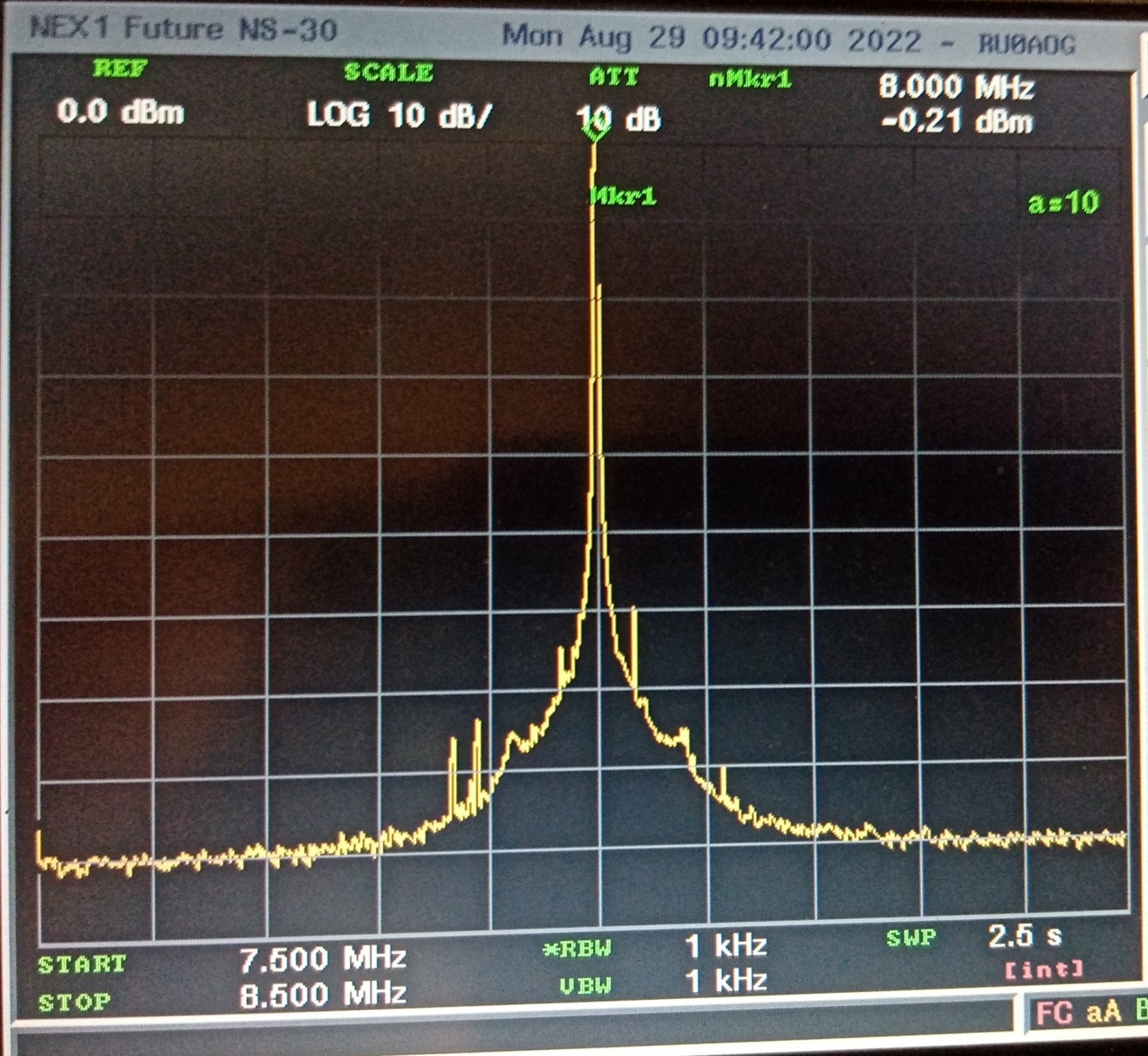

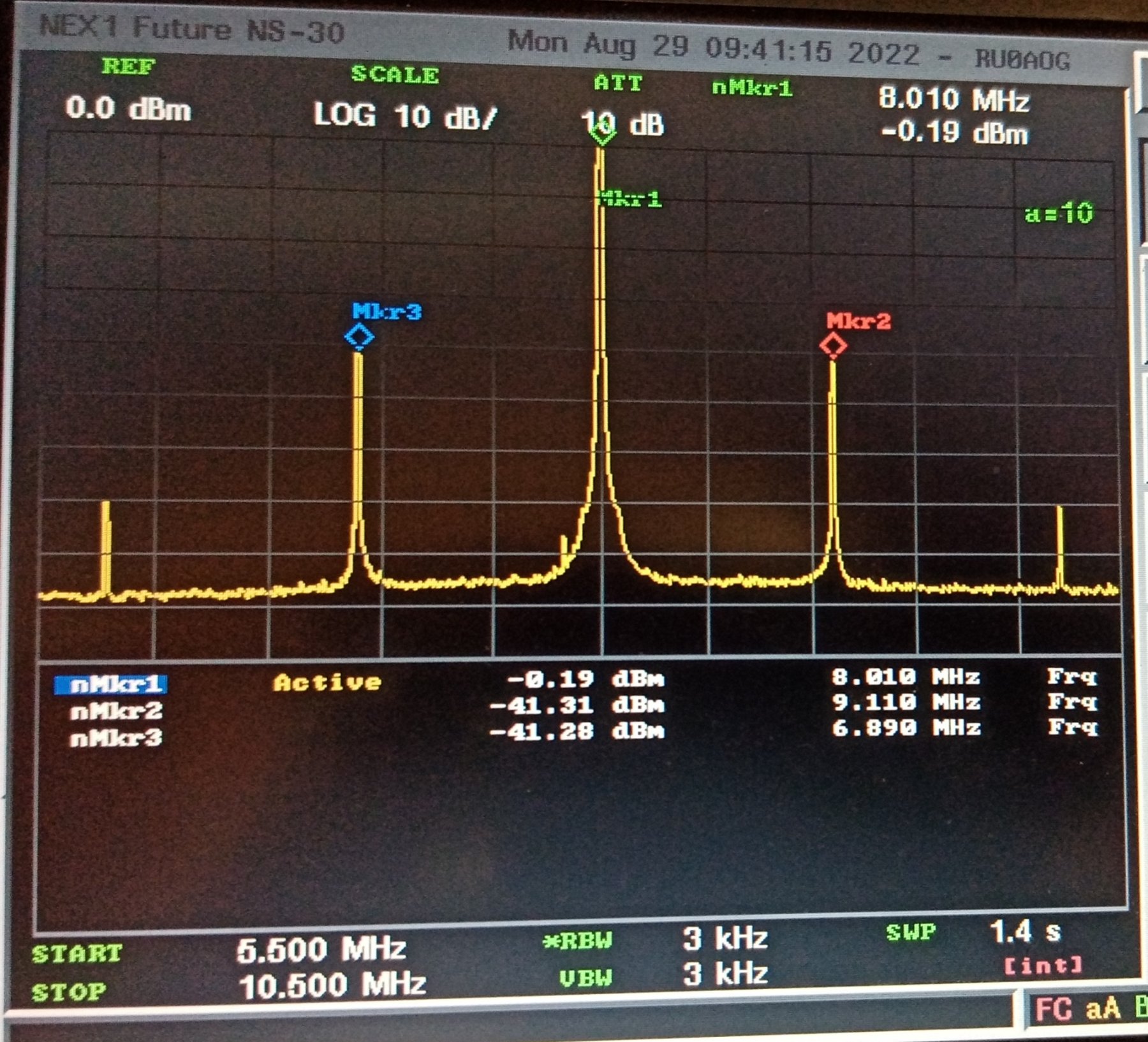

8 МГц

Бегают какие-то негармонические палочки рядом с тоном (-41 dBc)

и основной тон не такой чистый, как хотелось бы (-60 dBc)

[ru0aog]

Идём дальше.

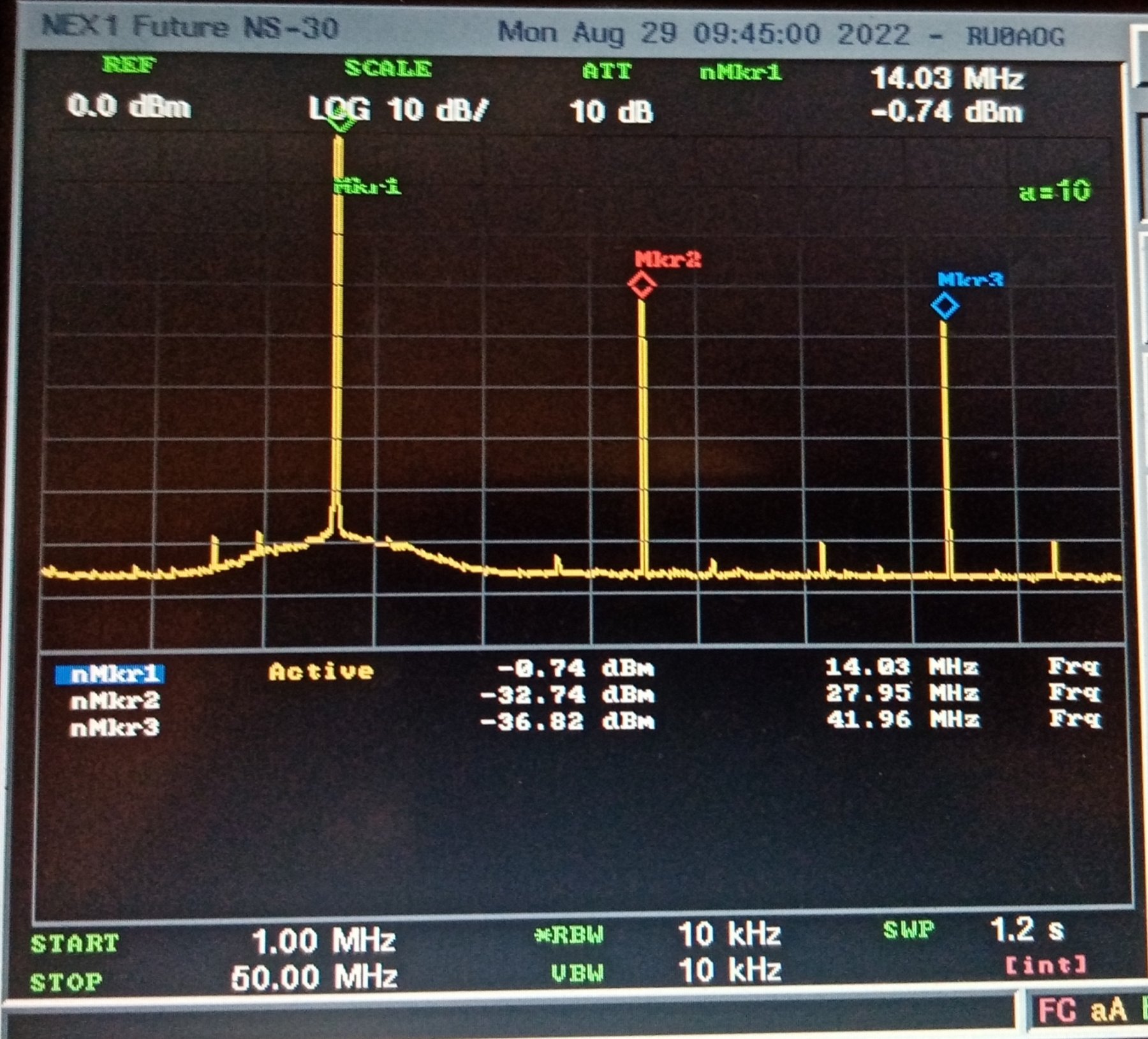

14 МГц -32 dBc

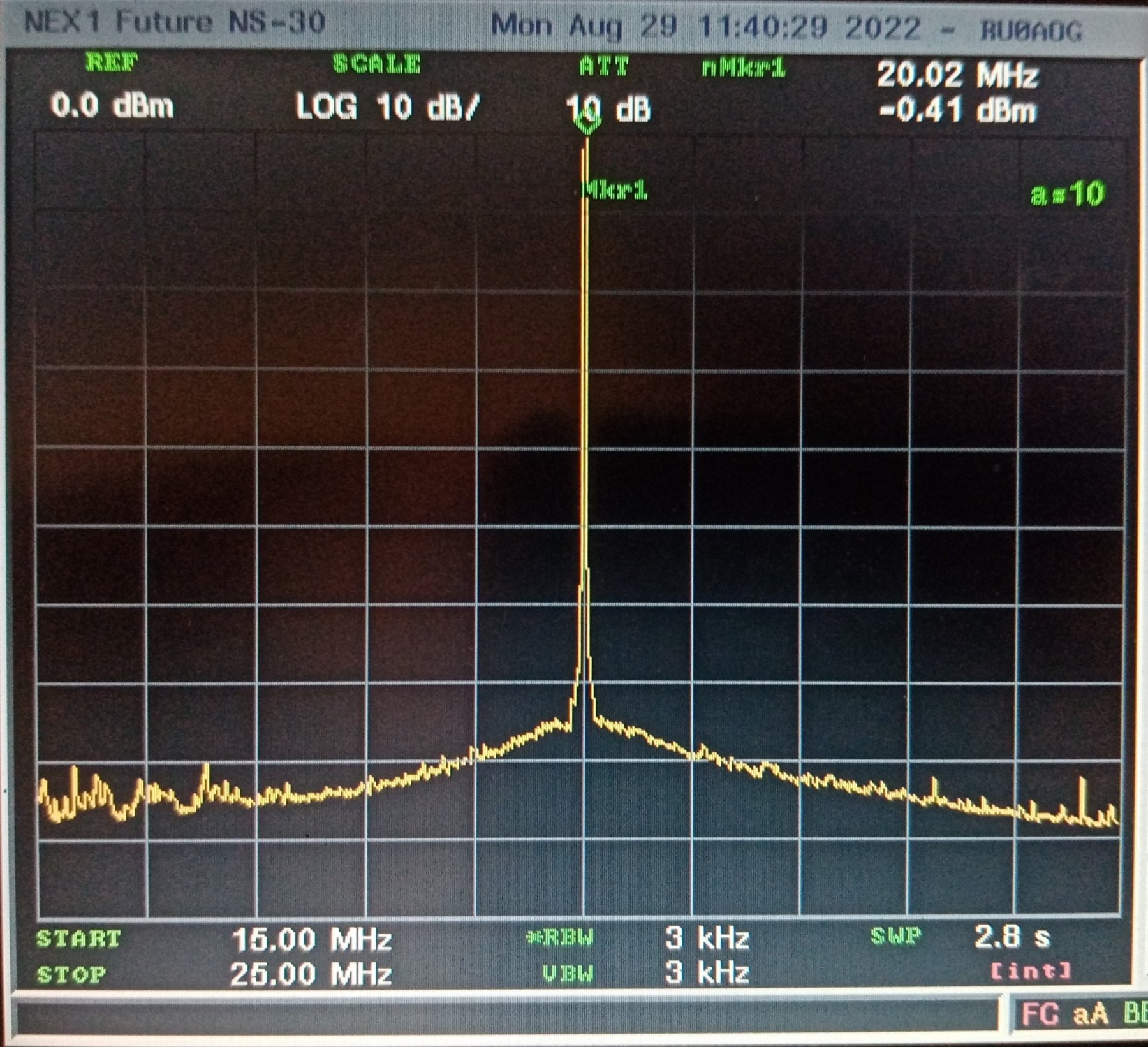

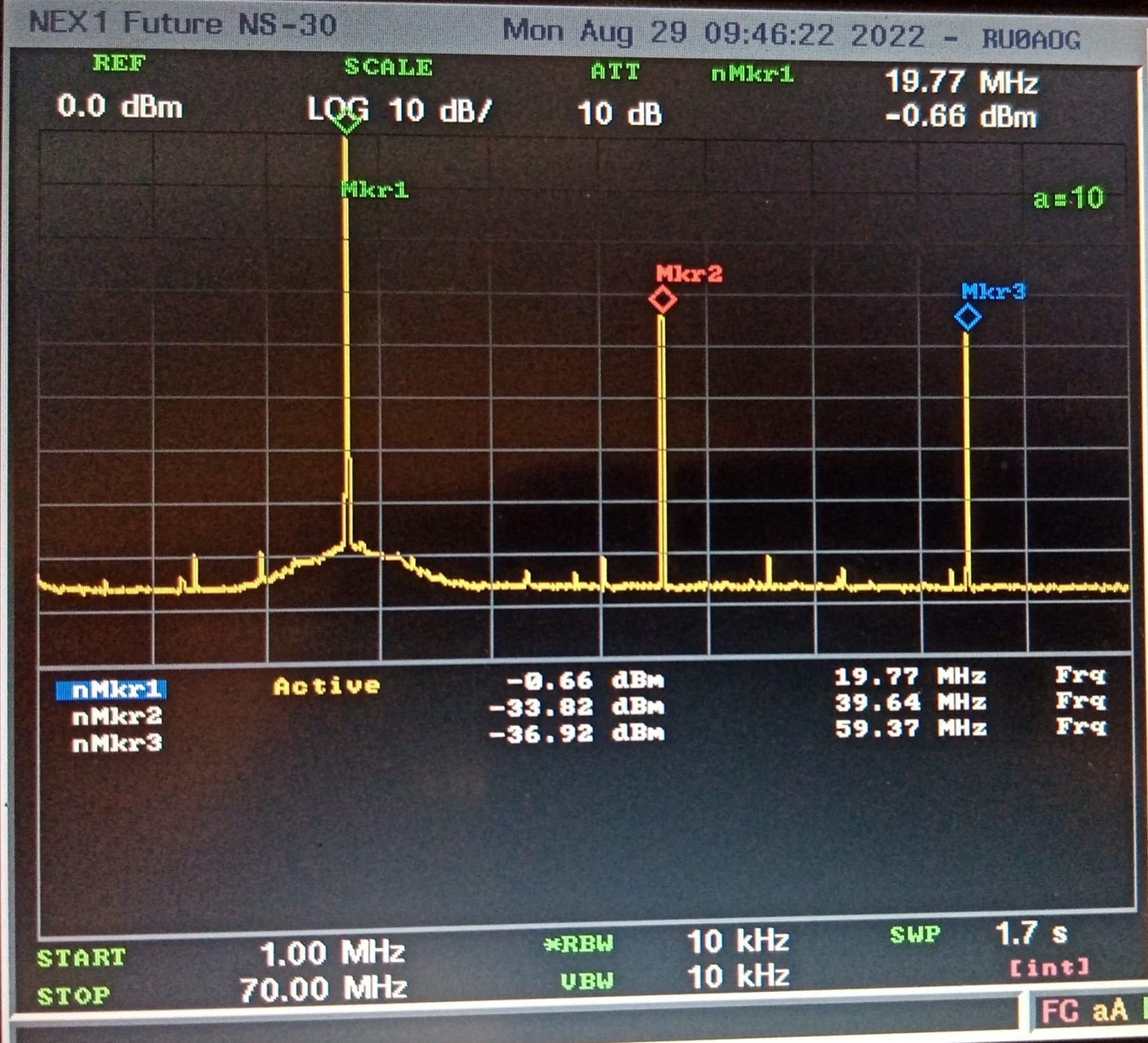

20 МГц -33 dBc

но тут уже ситуация получше. Заметных негармонических палок нет
смотрим ближе (на -80 dBc чисто)

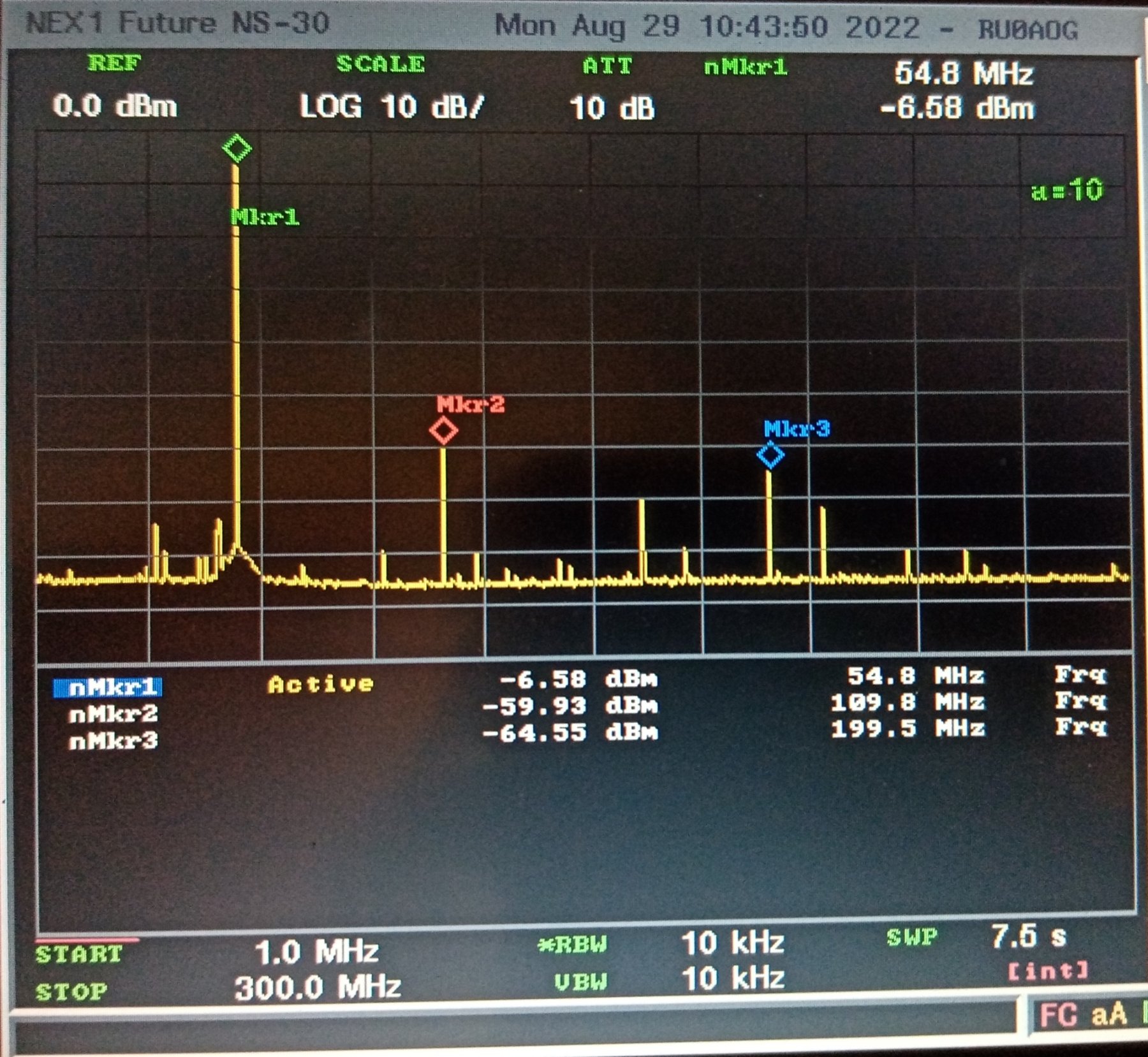

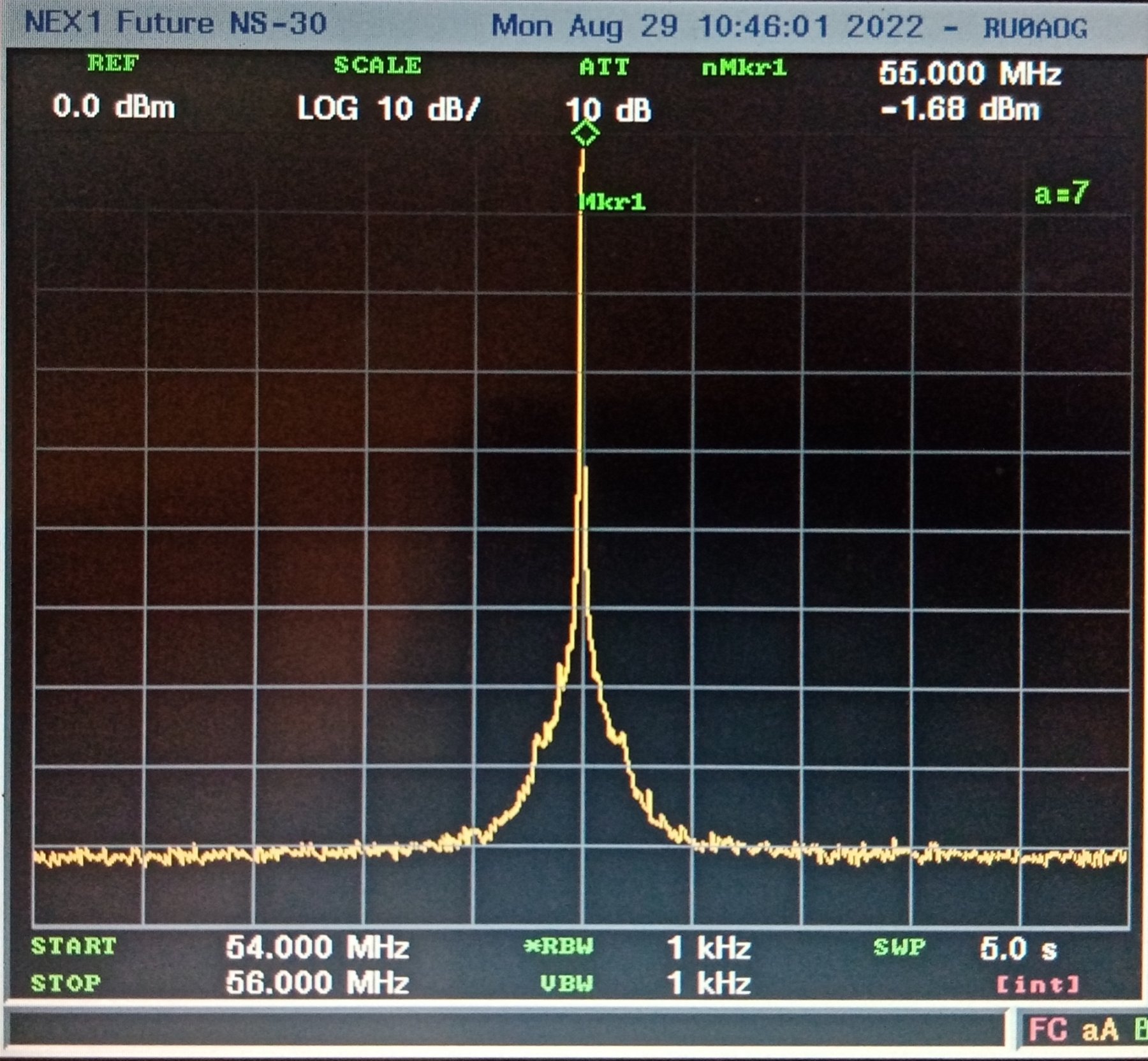

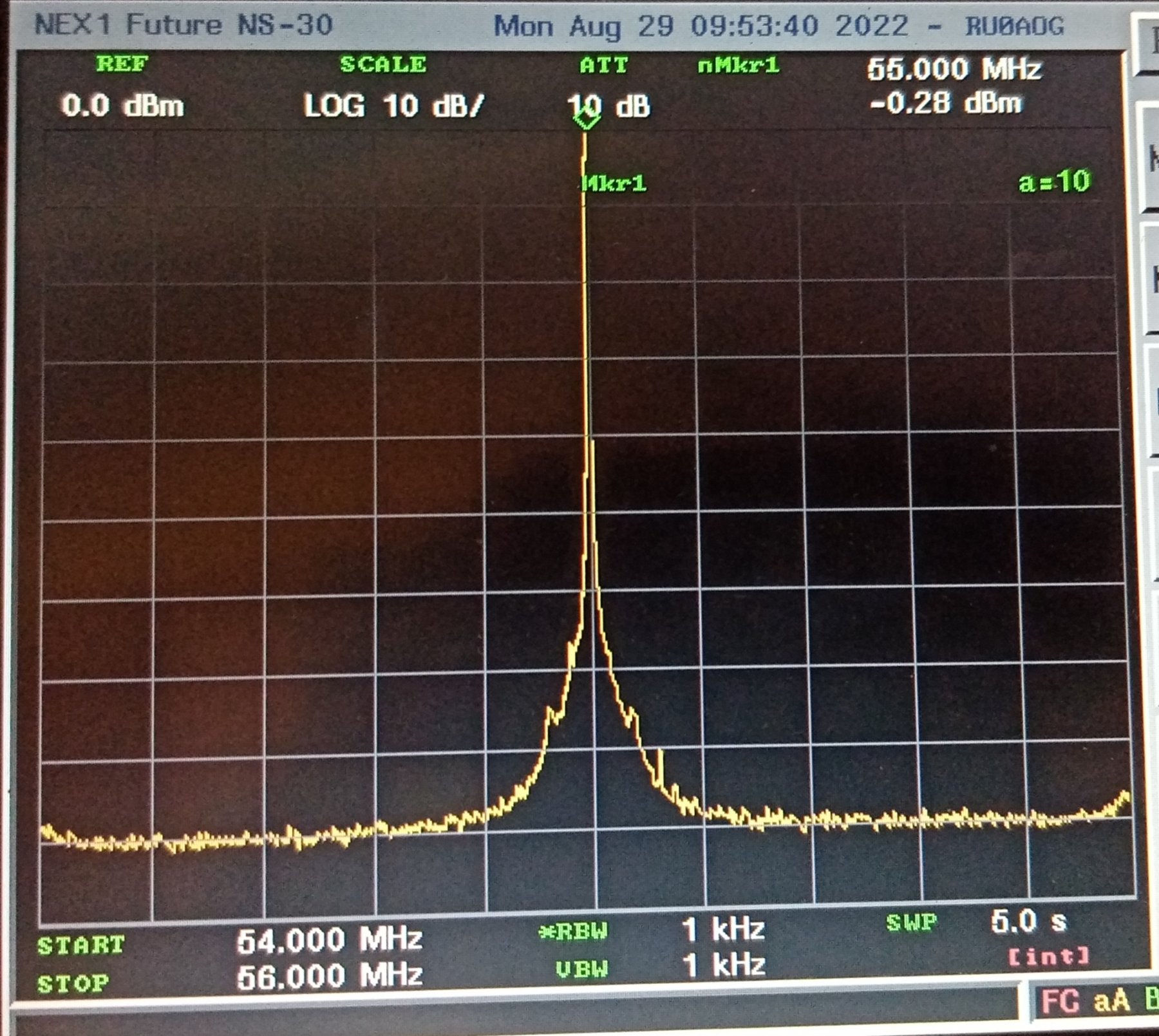

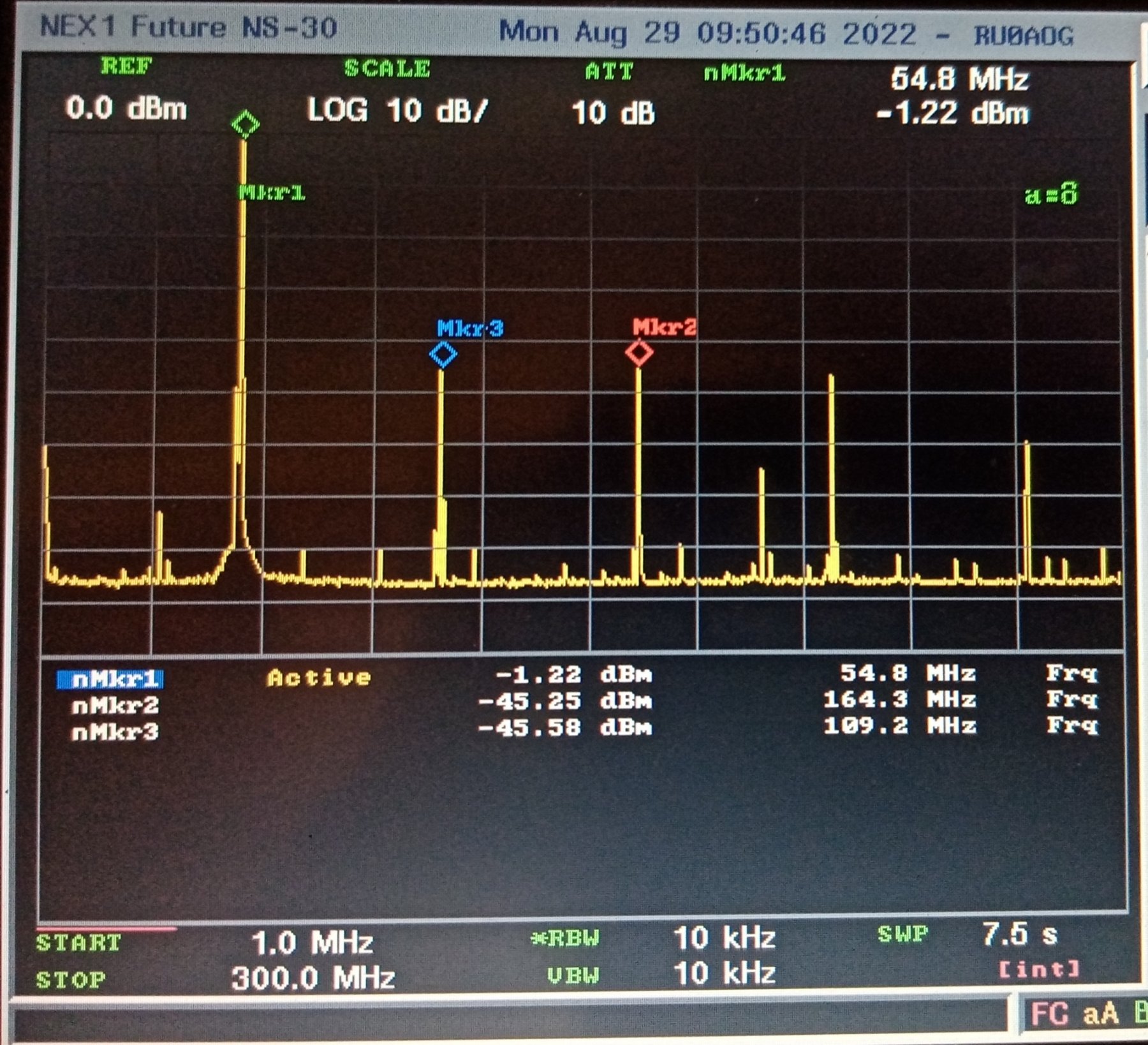

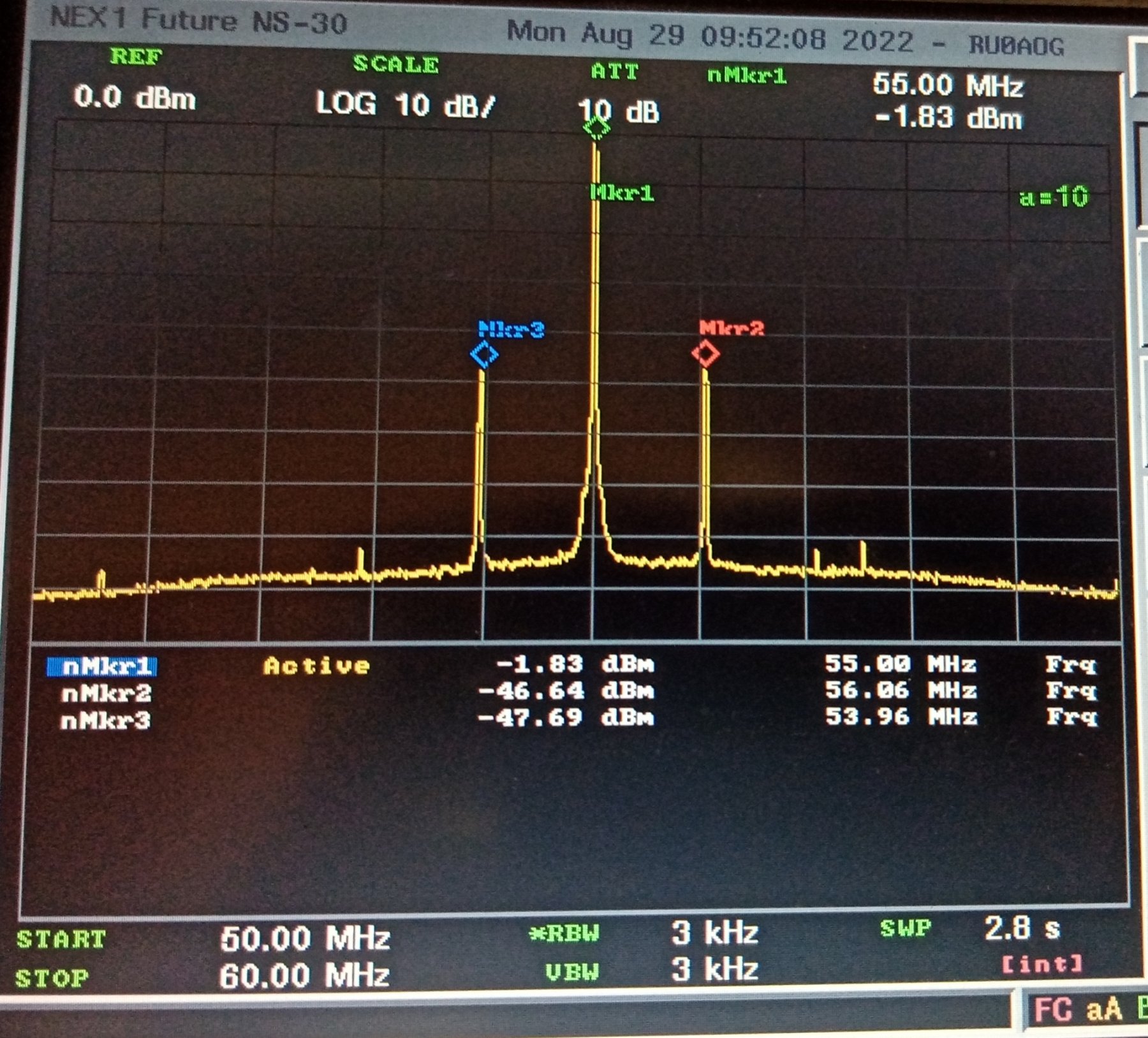

На 55 МГц опять начинаются спуры

отстоят от основного тона на 1 МГц с уровнем -45 dBc

если не считать этих палок, основной тон чистый

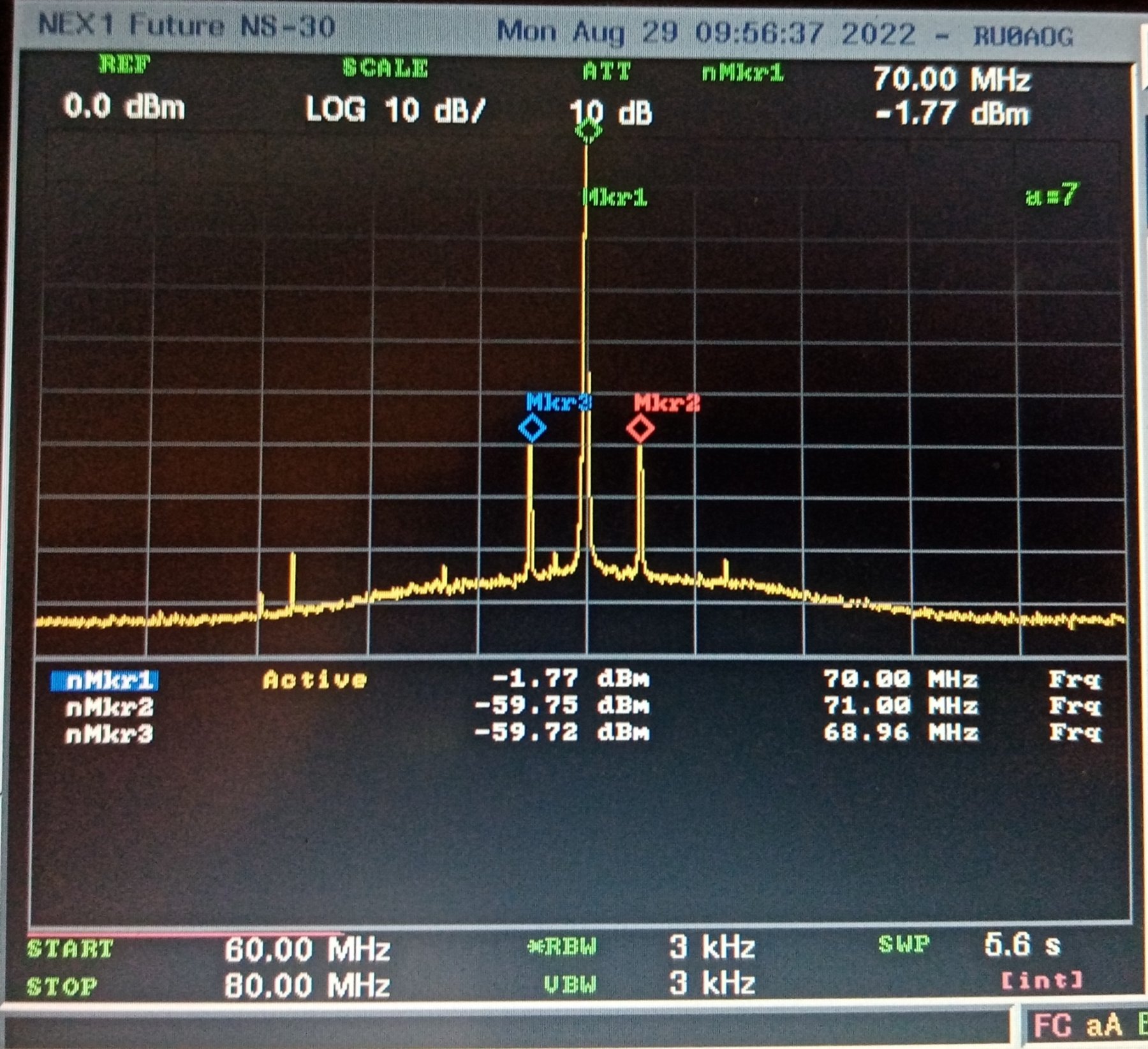

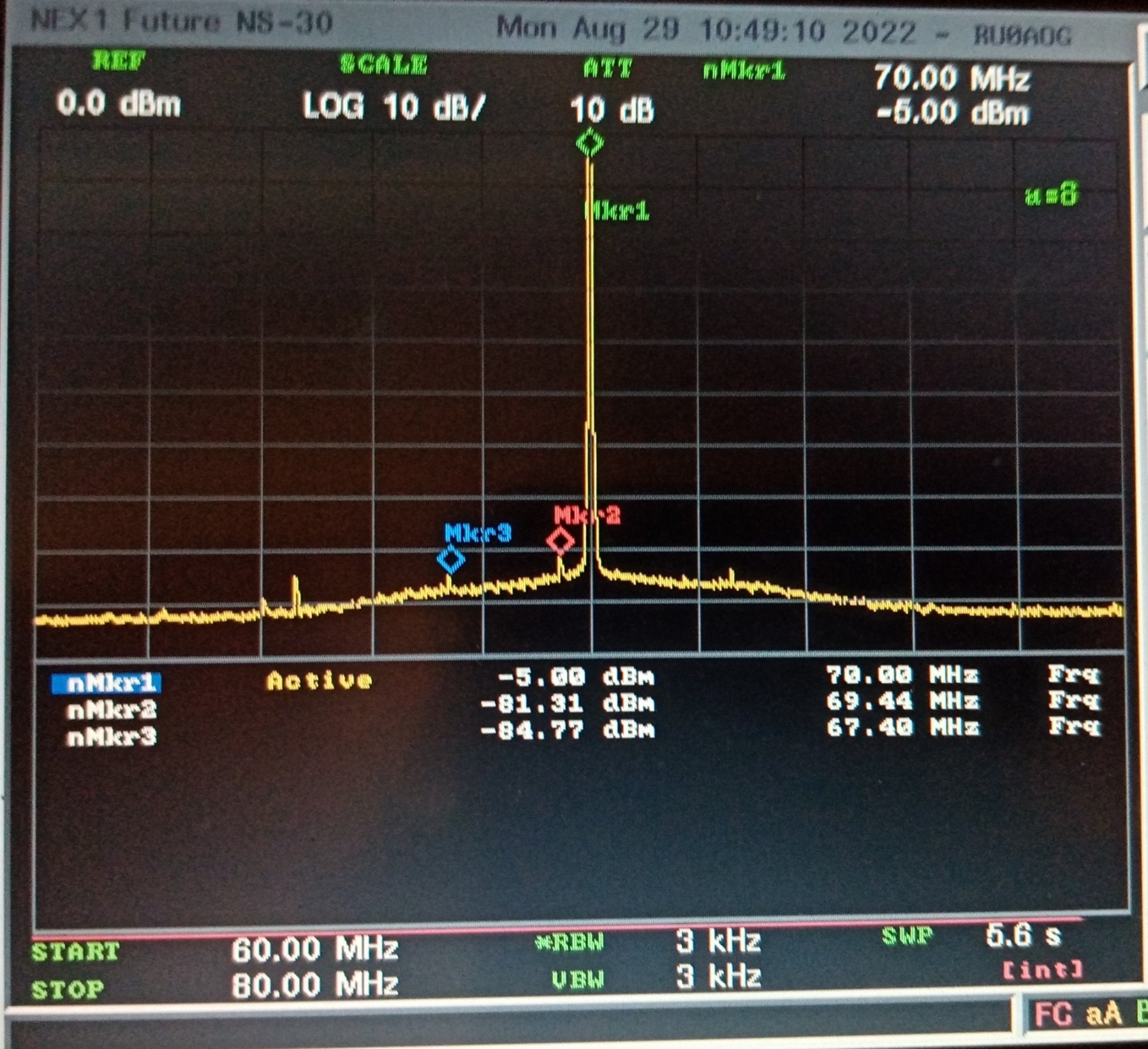

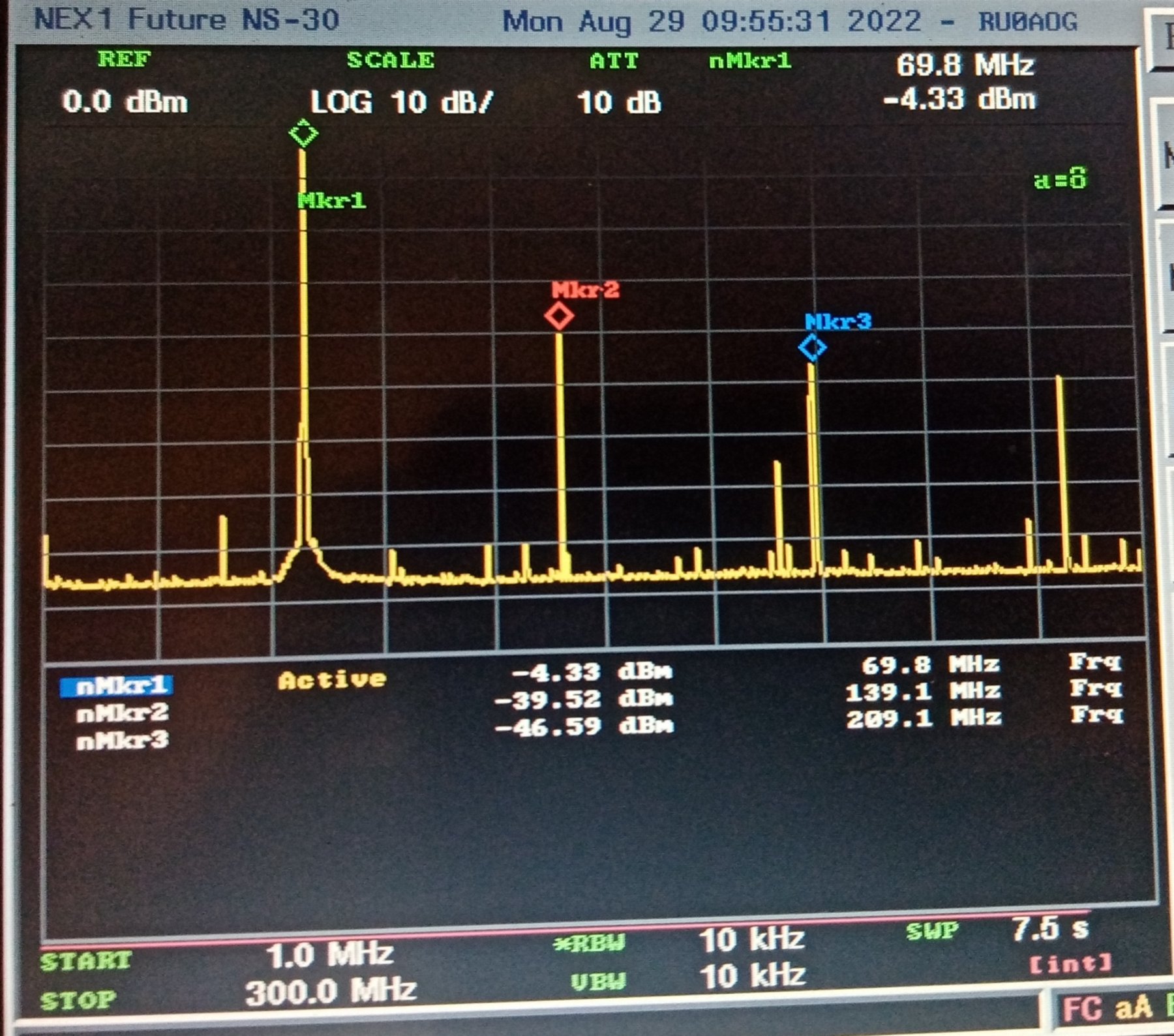

70 МГц

опять разница в 1 МГц

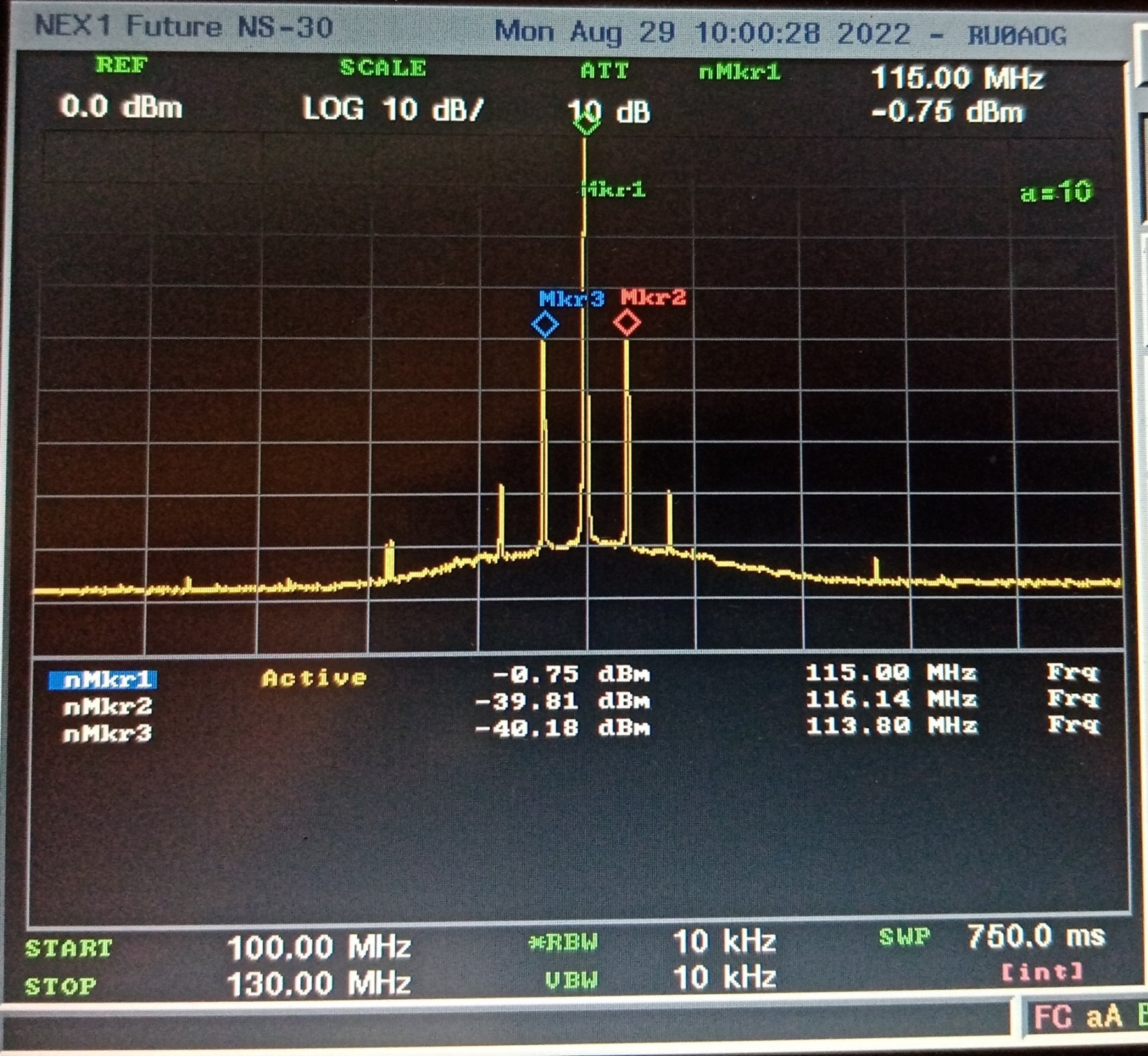

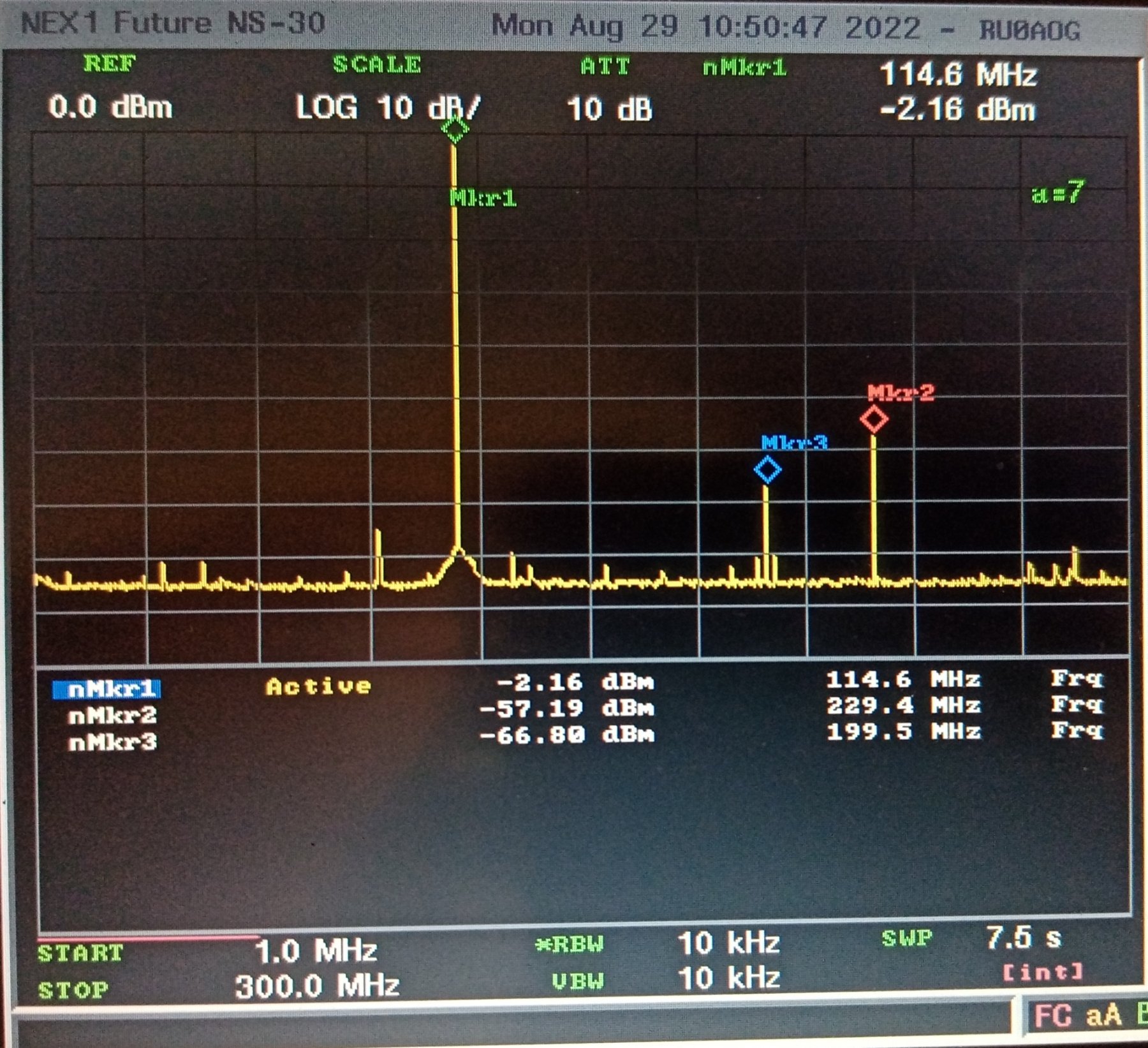

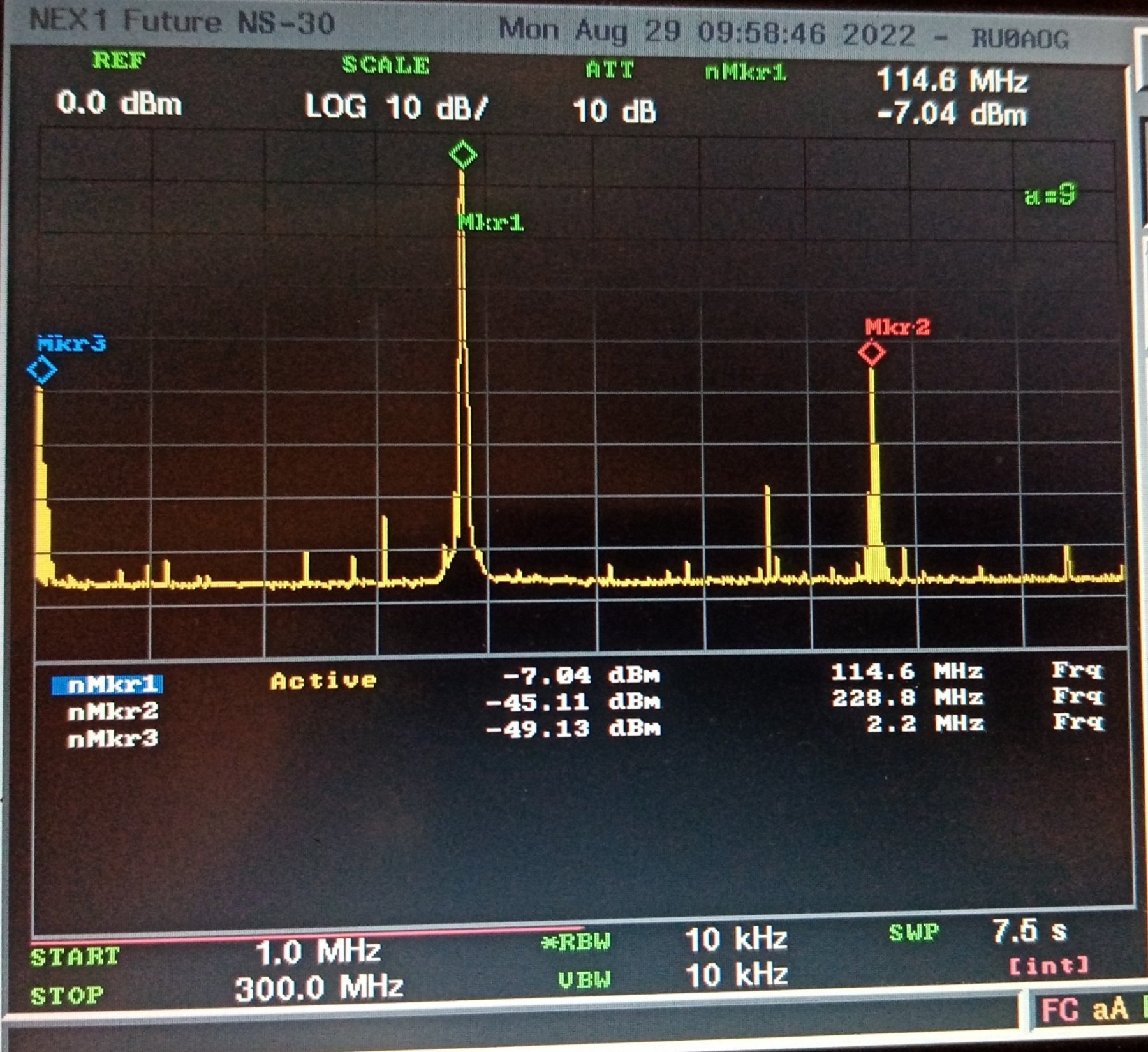

115 МГц

и опять +/- 1 МГц

[ru0aog]

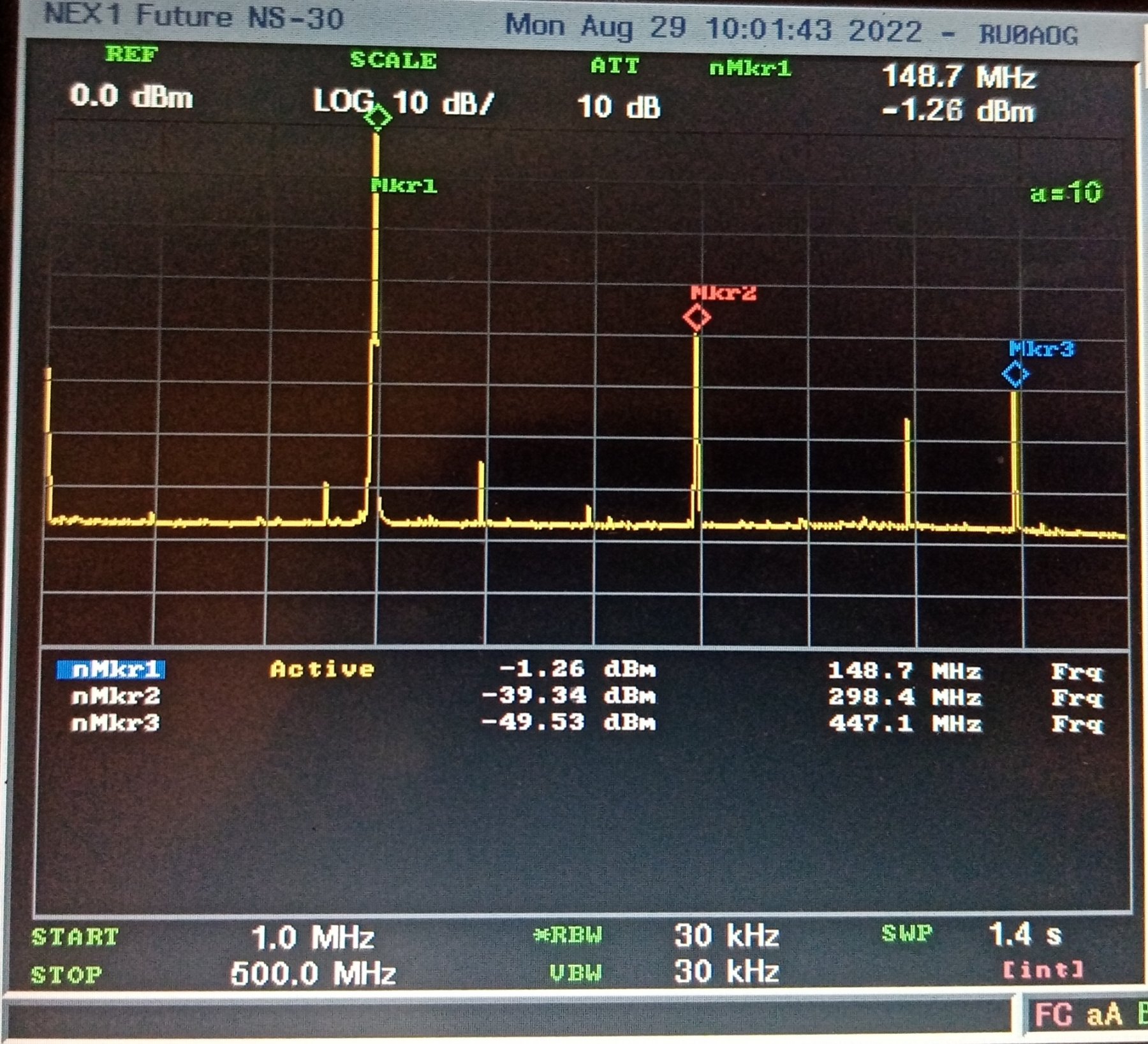

150 МГц

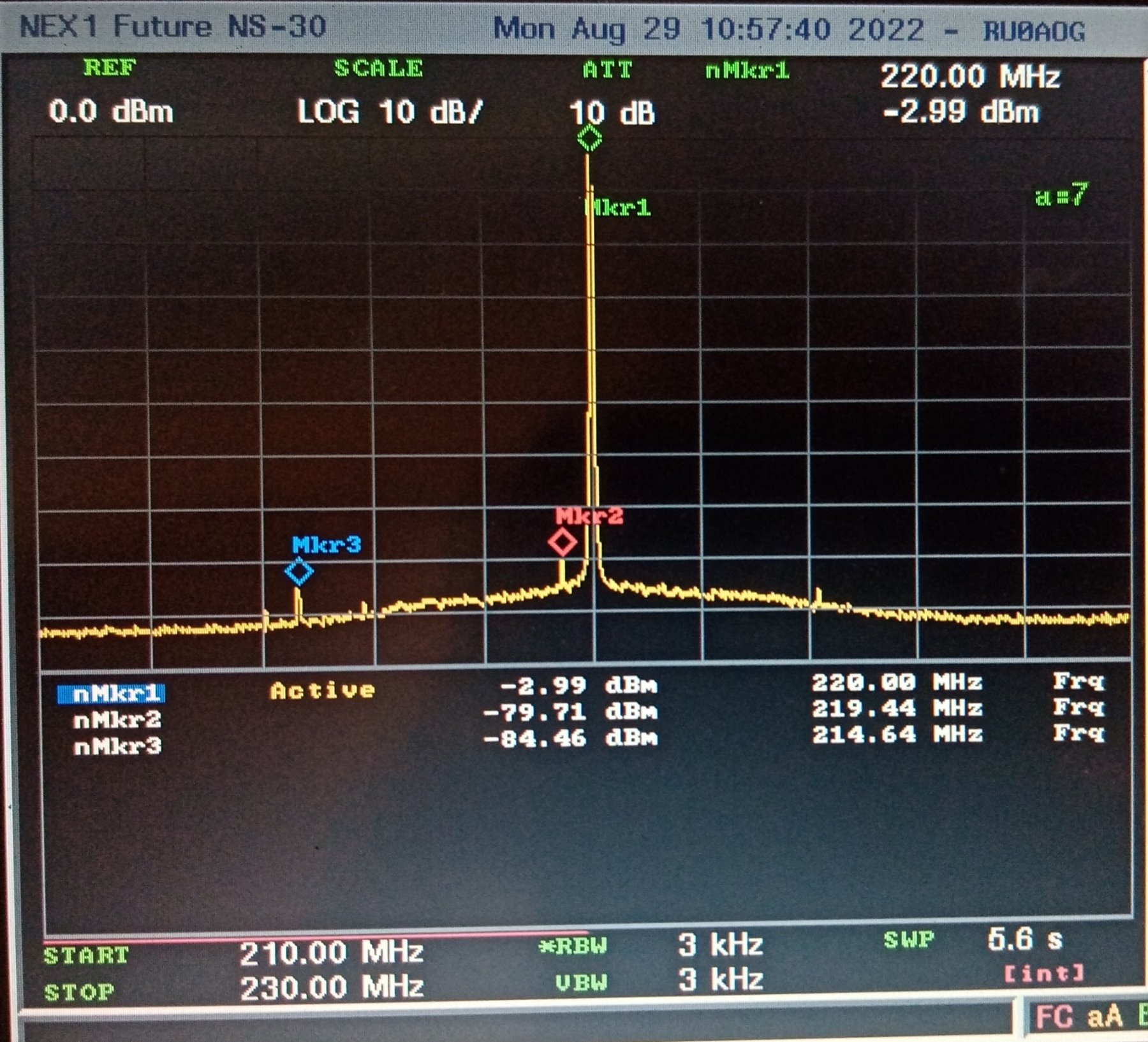

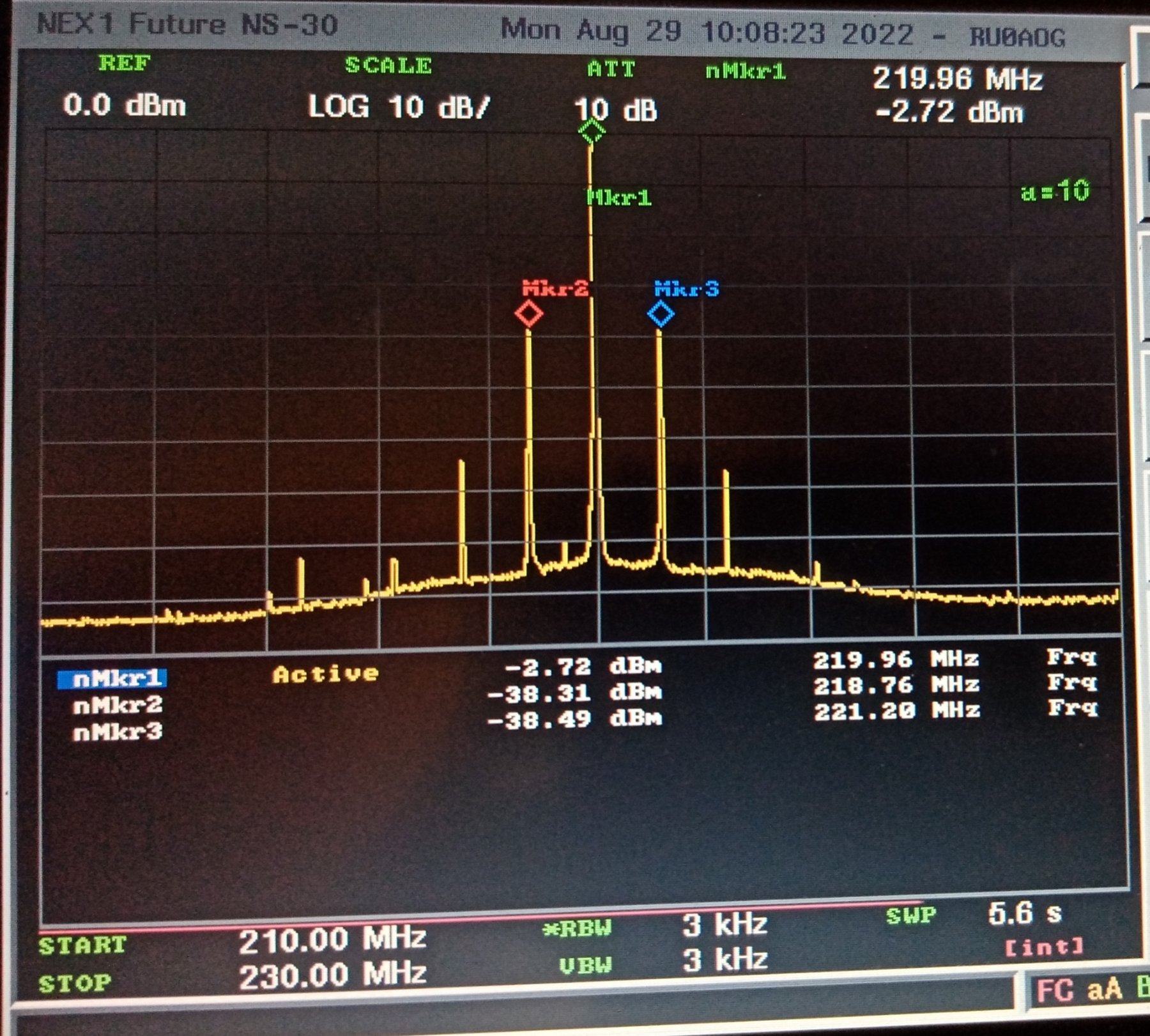

220 МГц

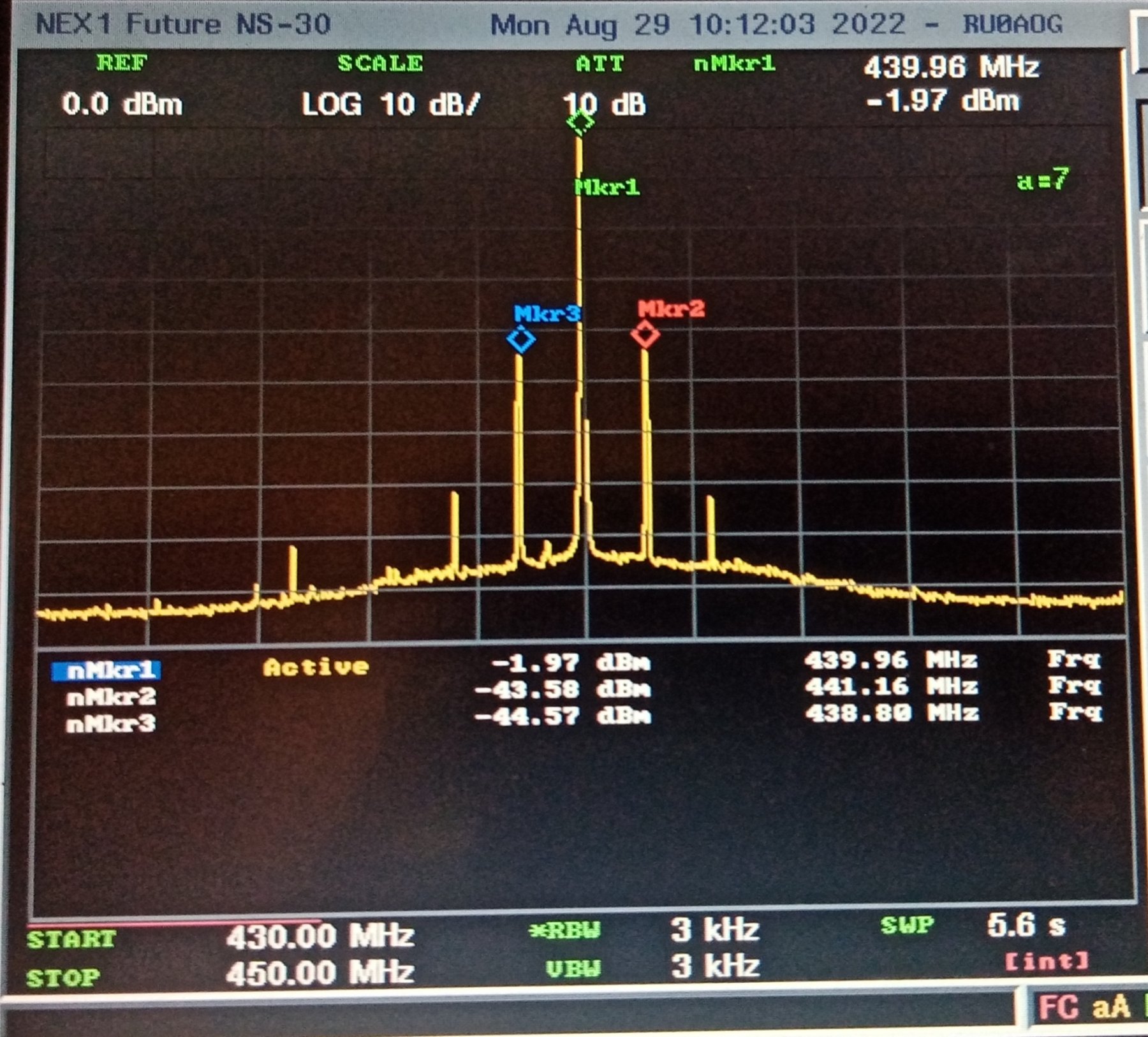

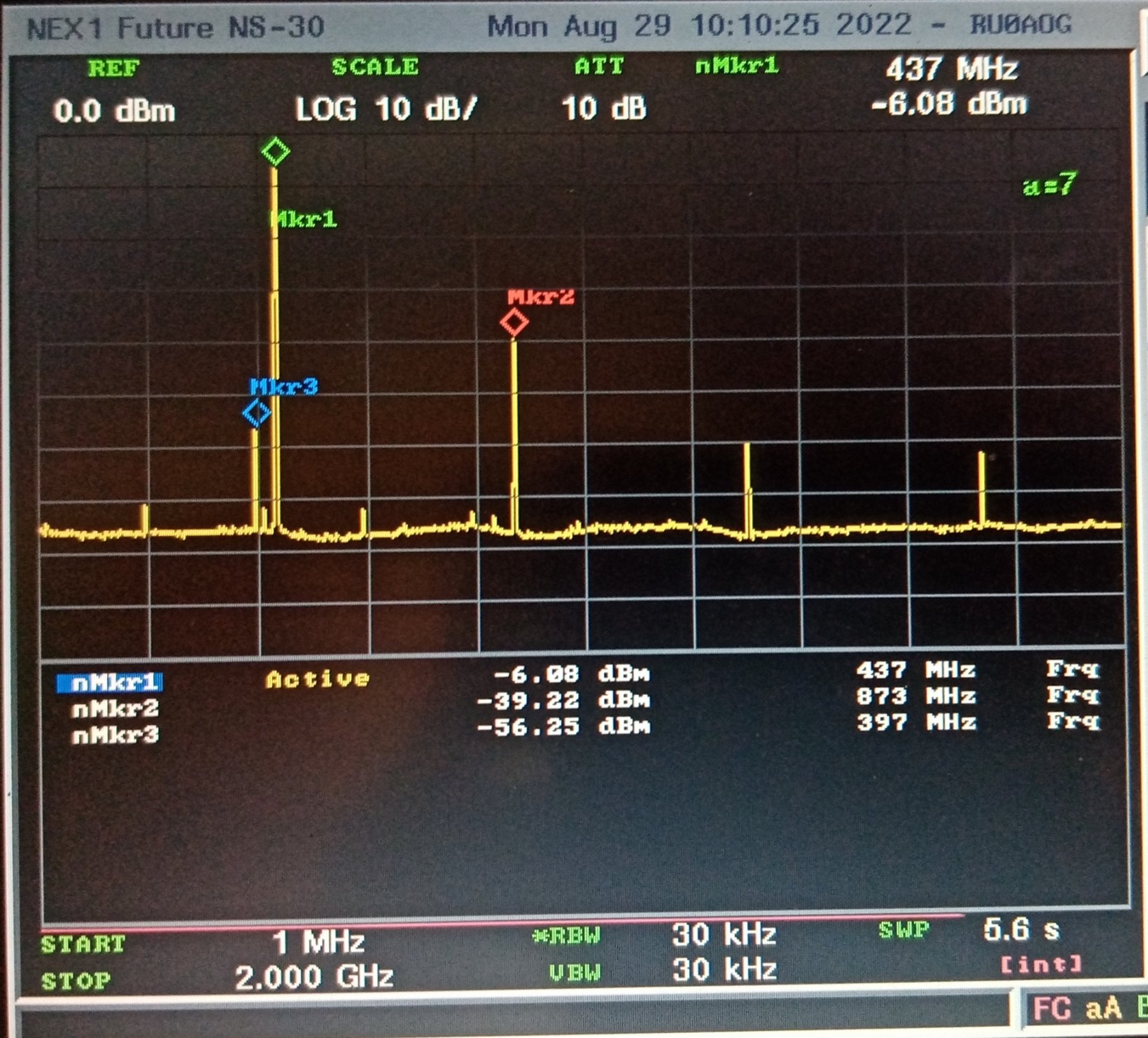

440 МГц

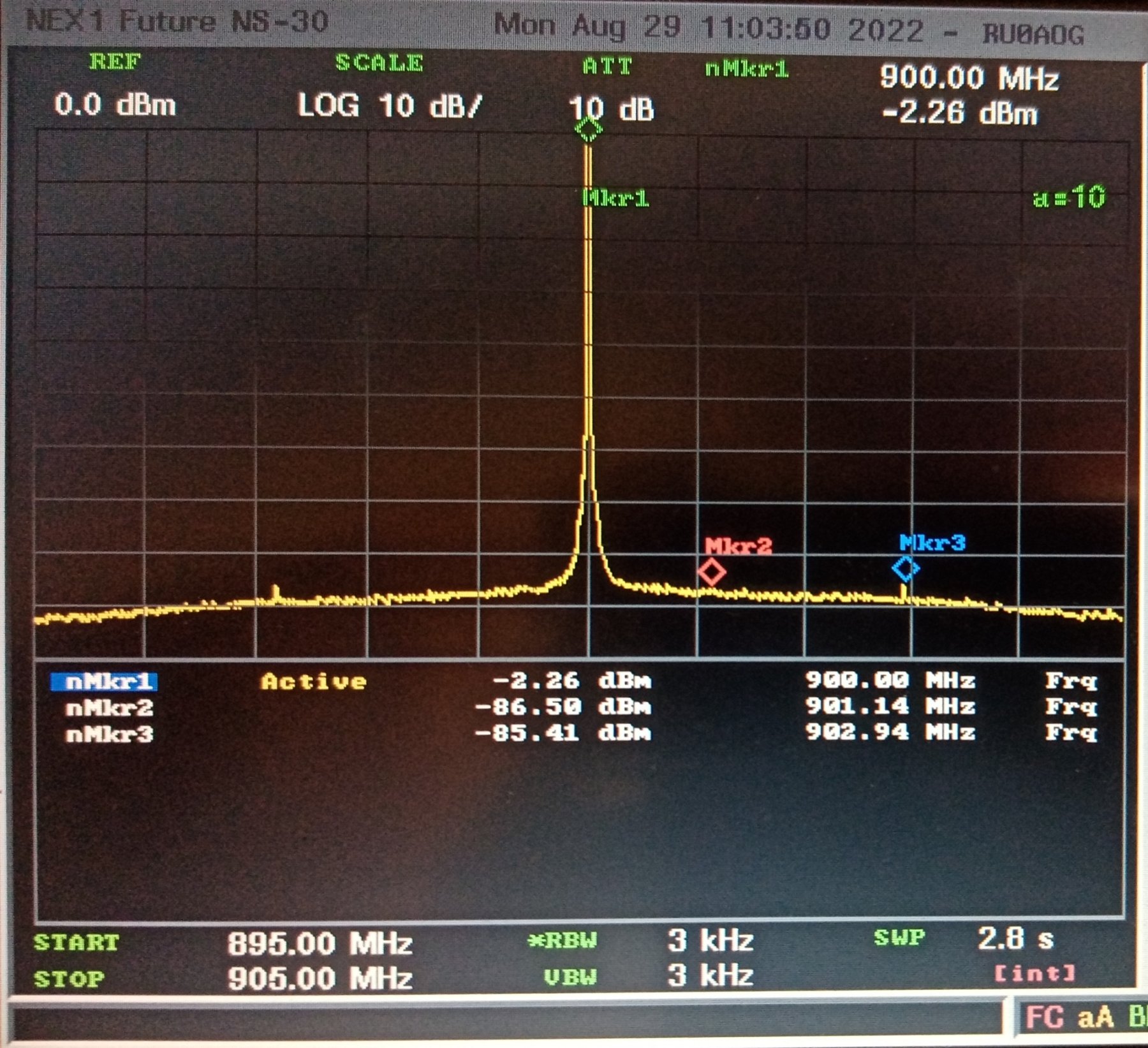

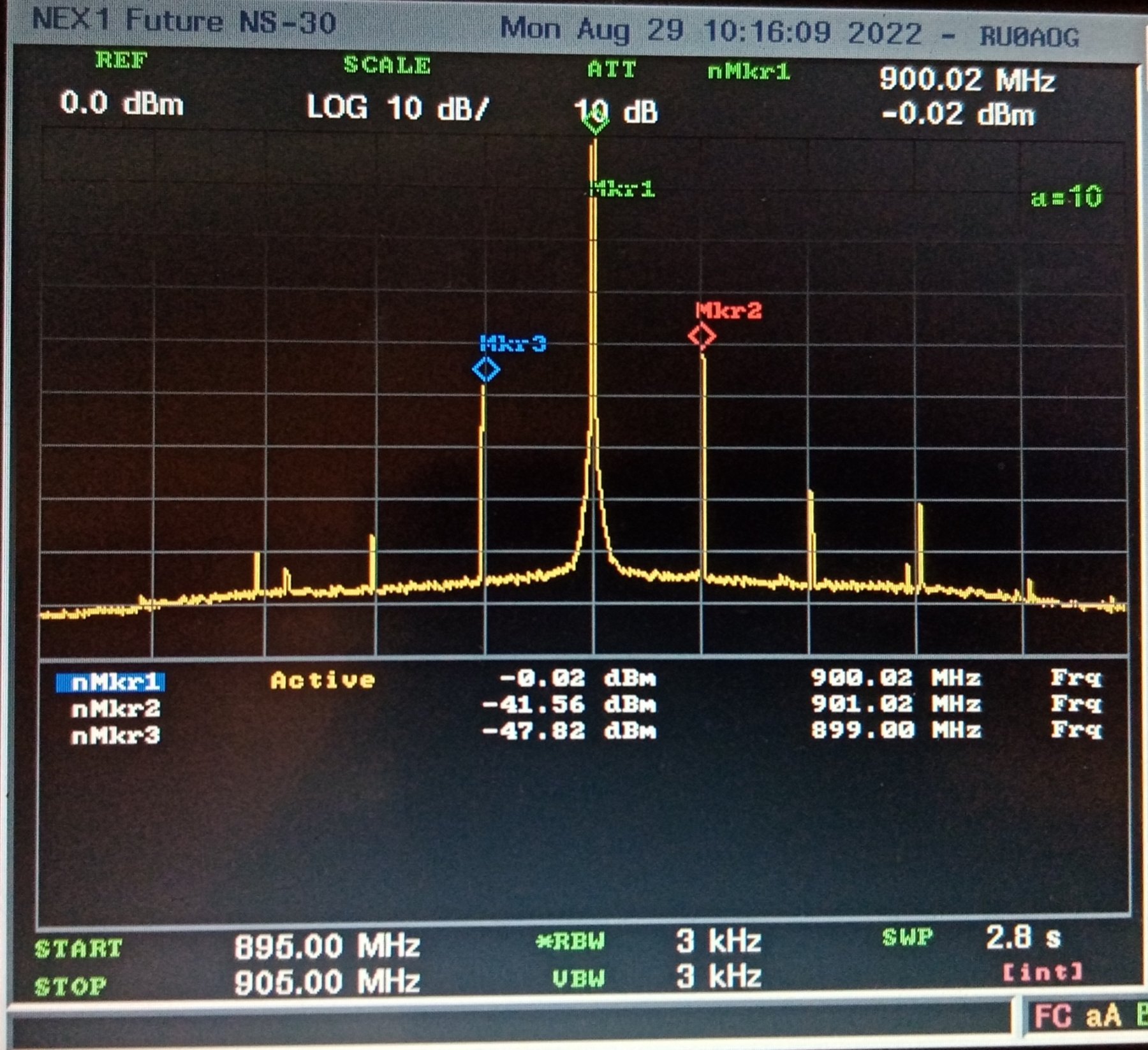

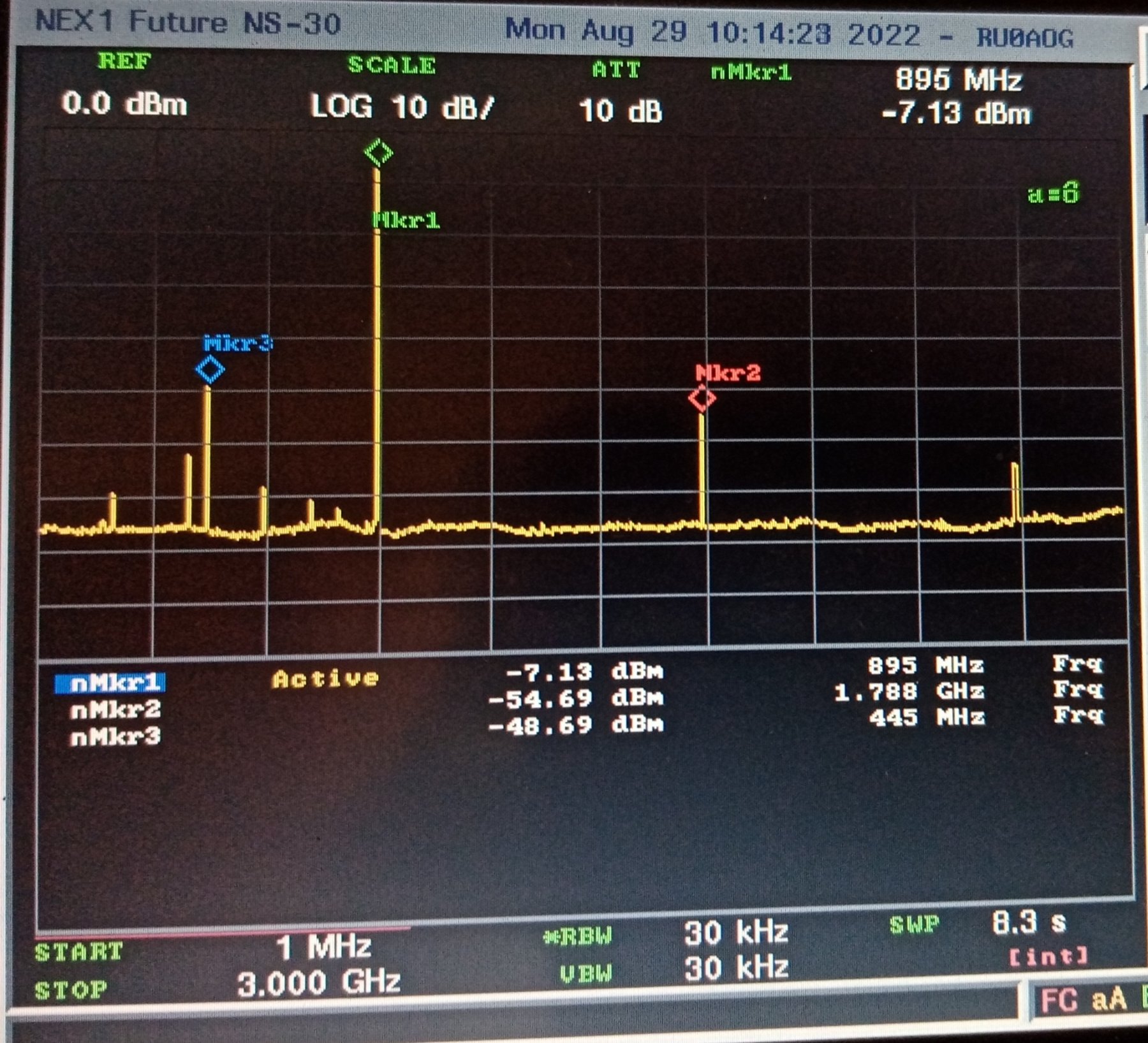

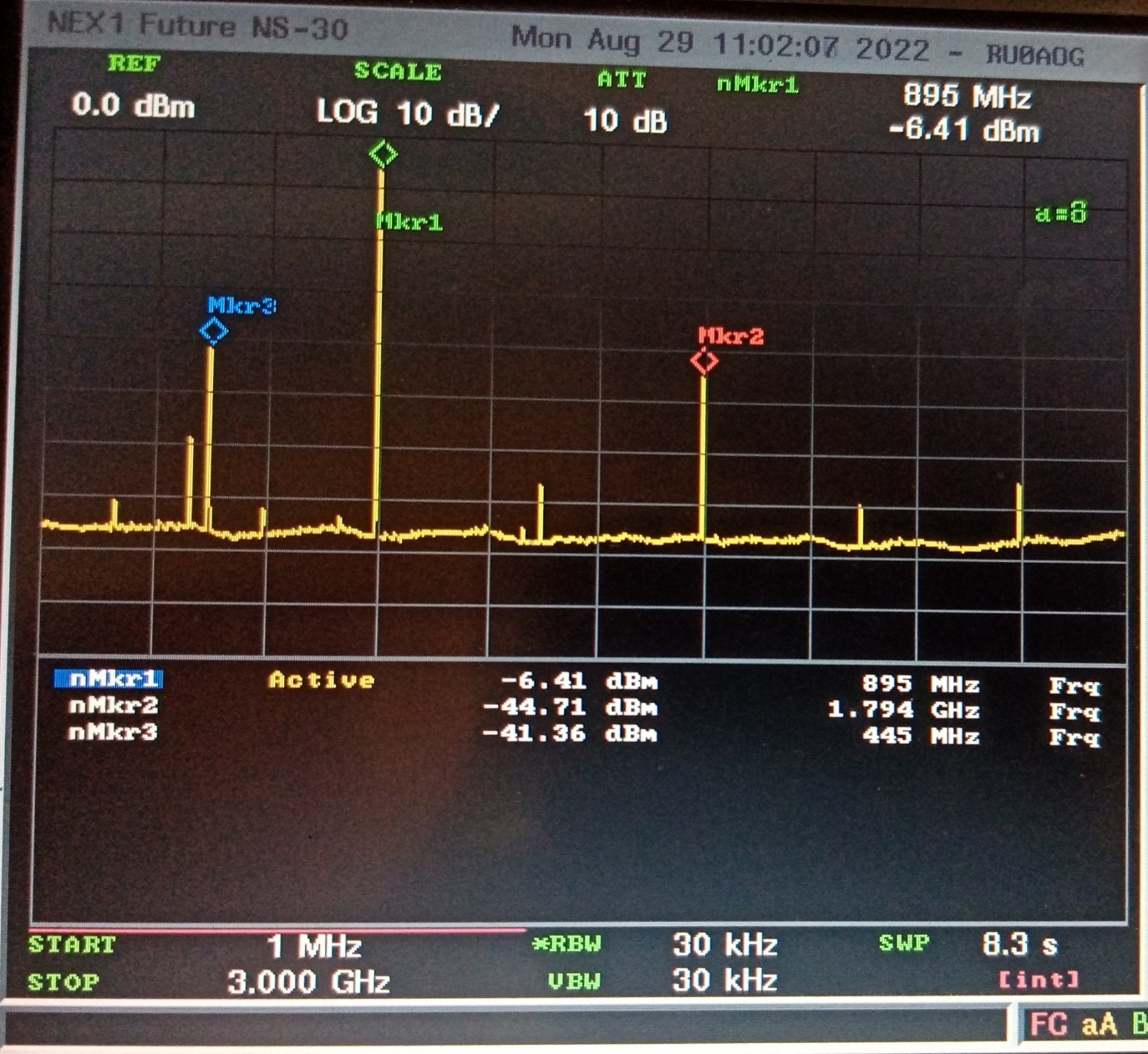

900 МГц

Итак, Г4-176 порадовал:
- цифровой установкой частоты и амплитуды (валкодер присутствует),
- АМ, ФМ и ТВ-модулятором,
- широким диапазоном встроенного аттенюатора от 2 В до 32 нВ (156 дБ) и стабильной амплитудой.

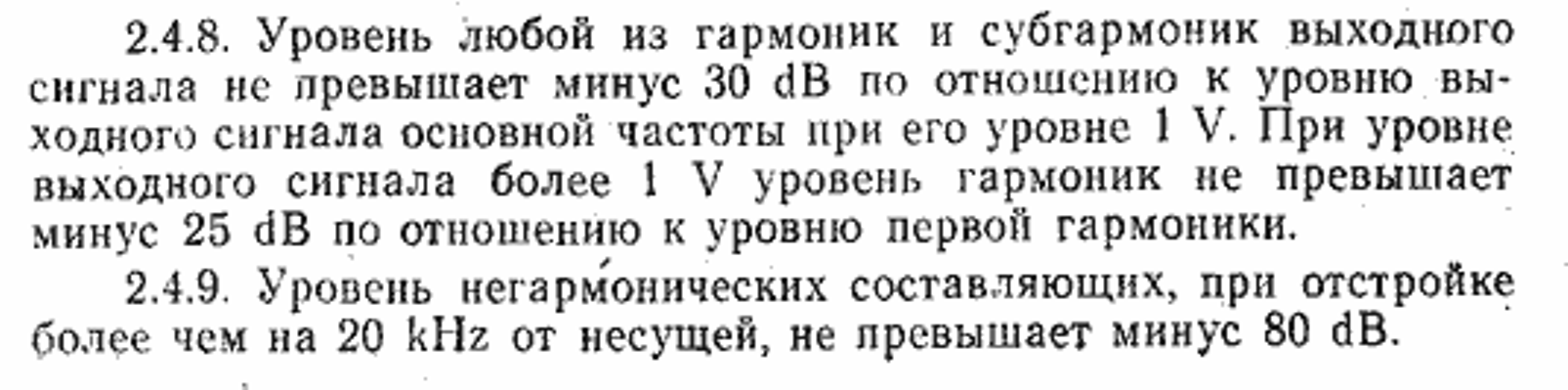

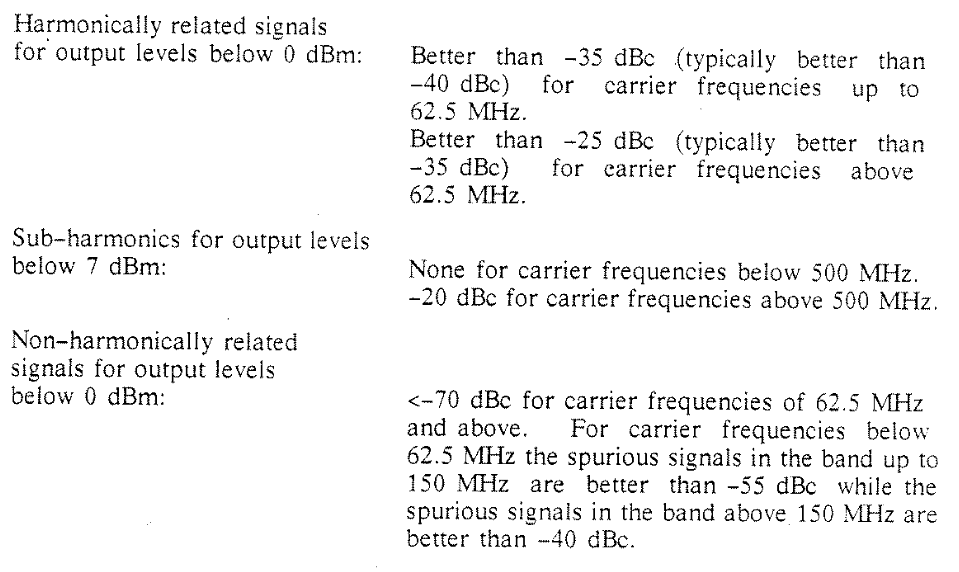

В техописании заявлено

-30 dBc гармонических искажений,
- 80 dBc негармонических искажений при отстройке более 20 кГц.
с последним они явно погорячились.
Хотя может быть это просто мой прибор не полностью исправен.

Фактически, сейчас я могу написать, что
Гармонические искажения (0dBm):
0....1 МГц -33 dBc,
1...14 МГц -38 dBc,
14..20 МГц -33 dBc,
20..55 МГц -43 dBc,
55..70 МГц -40 dBc,
70..115 МГц -45 dBc,
115..900 МГц -38 dBc.

Спуры:
0.....1 МГц, не более -42 dBc,
1....14 МГц, не более -42 dBc,
14...20 МГц, не более -45 dBc,
14...20 МГц, не более -45 dBc,
55...70 МГц, не более -60 dBc,
70...115 МГц, не более -40 dBc,
115..900 МГц, не более -40 dBc.

Но сам тон - чистый.
Если бы не было этих соседних "палок", было бы замечательно.

[ru0aog]

На очереди у нас поделие фирмы Маркони 1980-ых годов, из Белфаста.

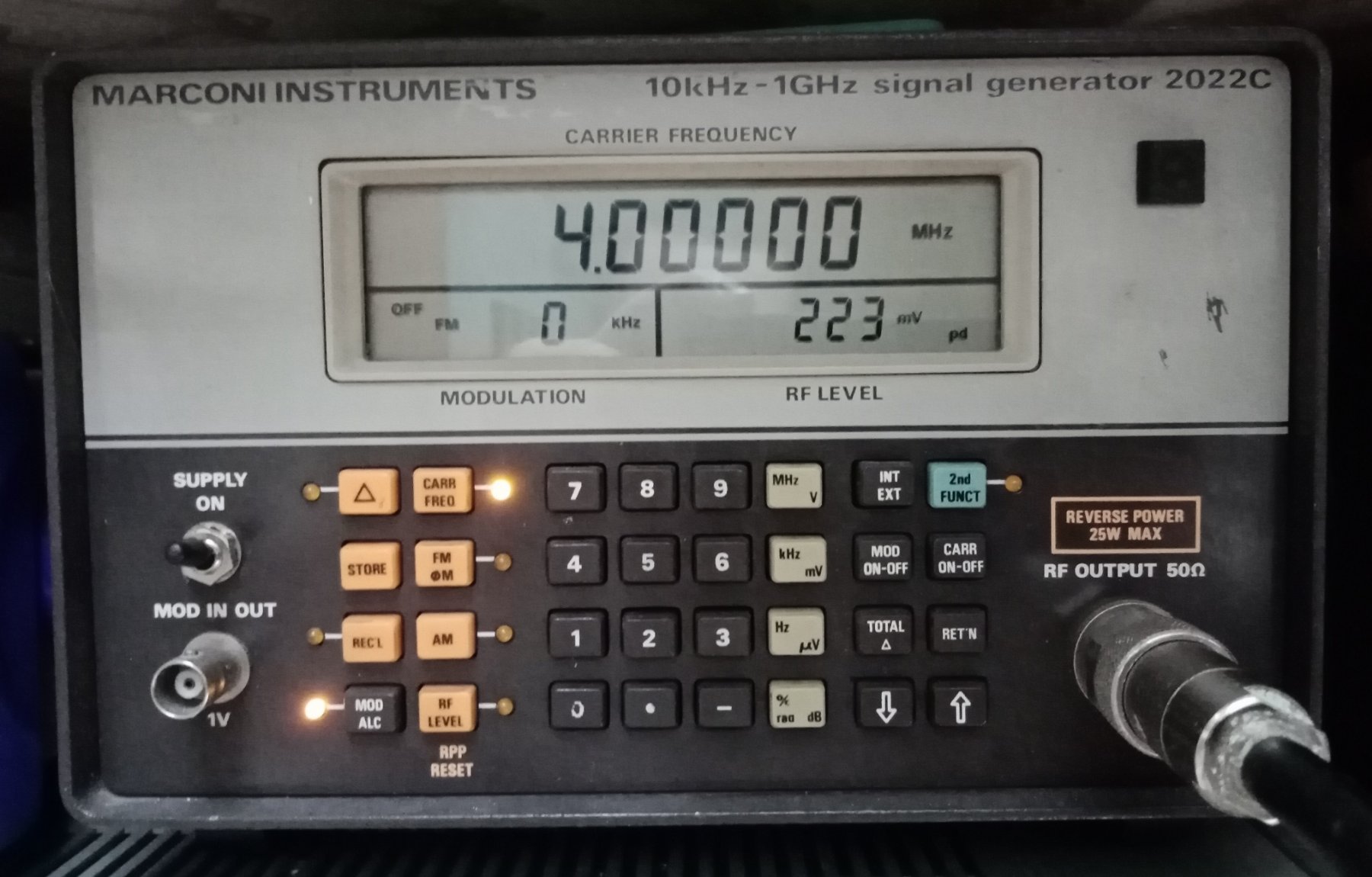

Marconi 2022C

Генератор с микропроцессорным управлением (как Г4-176), но без валкодера.
Посмотрим, что являлось соперником Г4-176

Прибор после ремонта. Мне пока не удалось откалибровать соответствие индикации 223 мВ уровню 0 dBm.
Поэтому сигнал будет на пару децибел ниже.

500 кГц
Видим 7 гармоник, остальное тонет в шумах измерительного прибора.

Третья гармоника -36 dBc

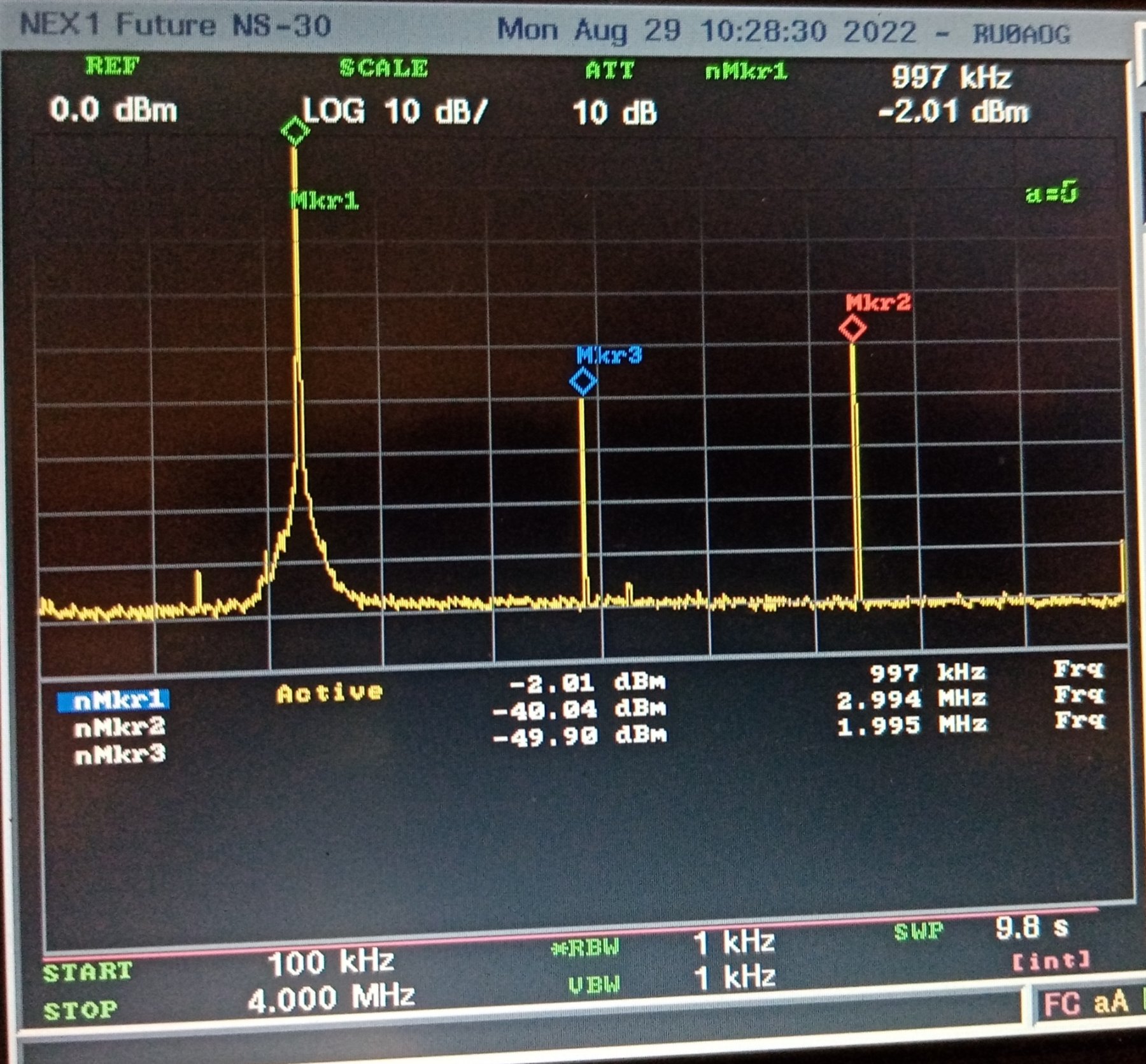

1 МГц -38 dBc

Какие-то палочки присутствуют -55 dBc

Повышаем частоту
и тут начинает твориться магия
2 МГц -50 dBc

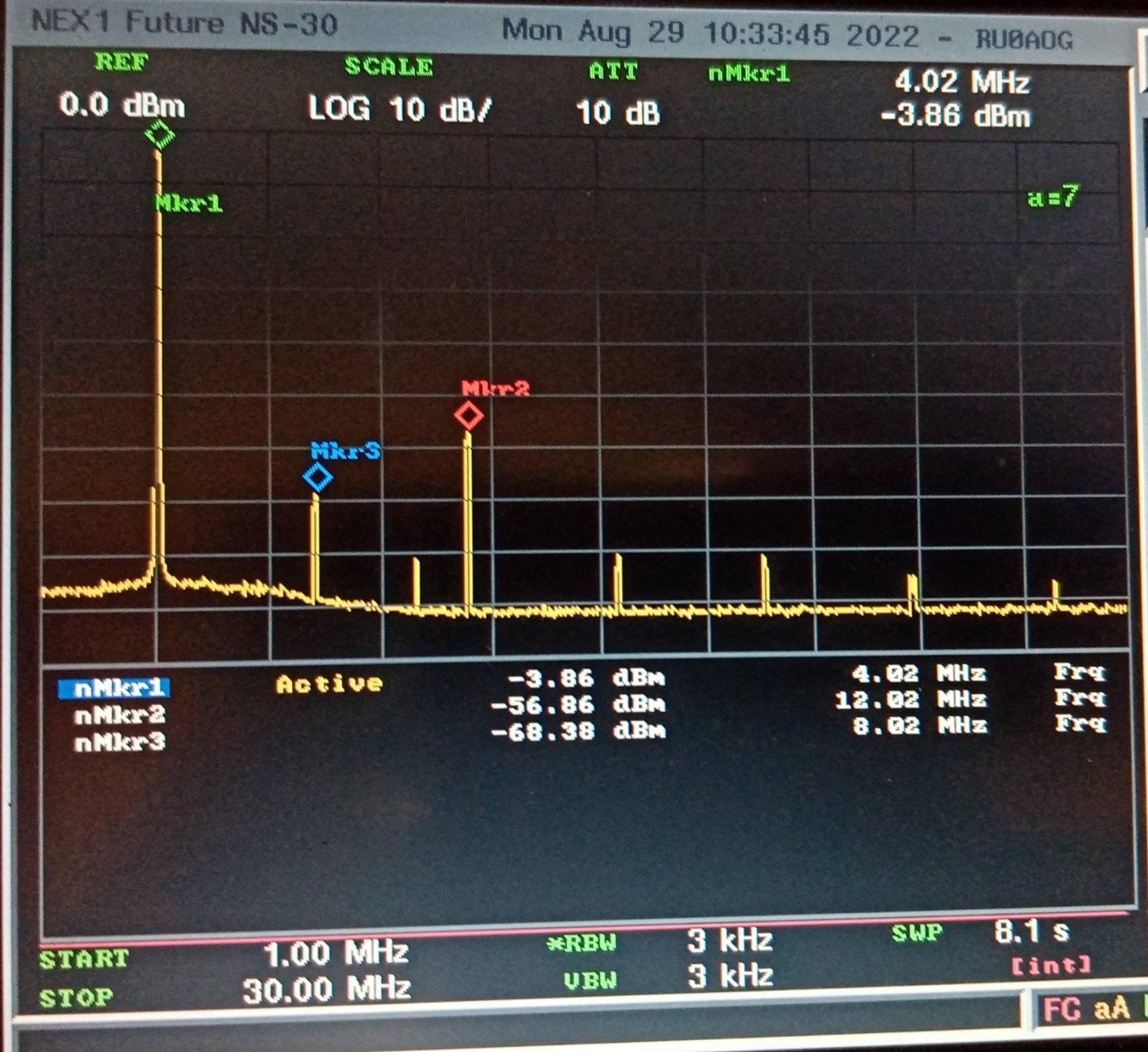

4 МГц -52 dBc

[ru0aog]

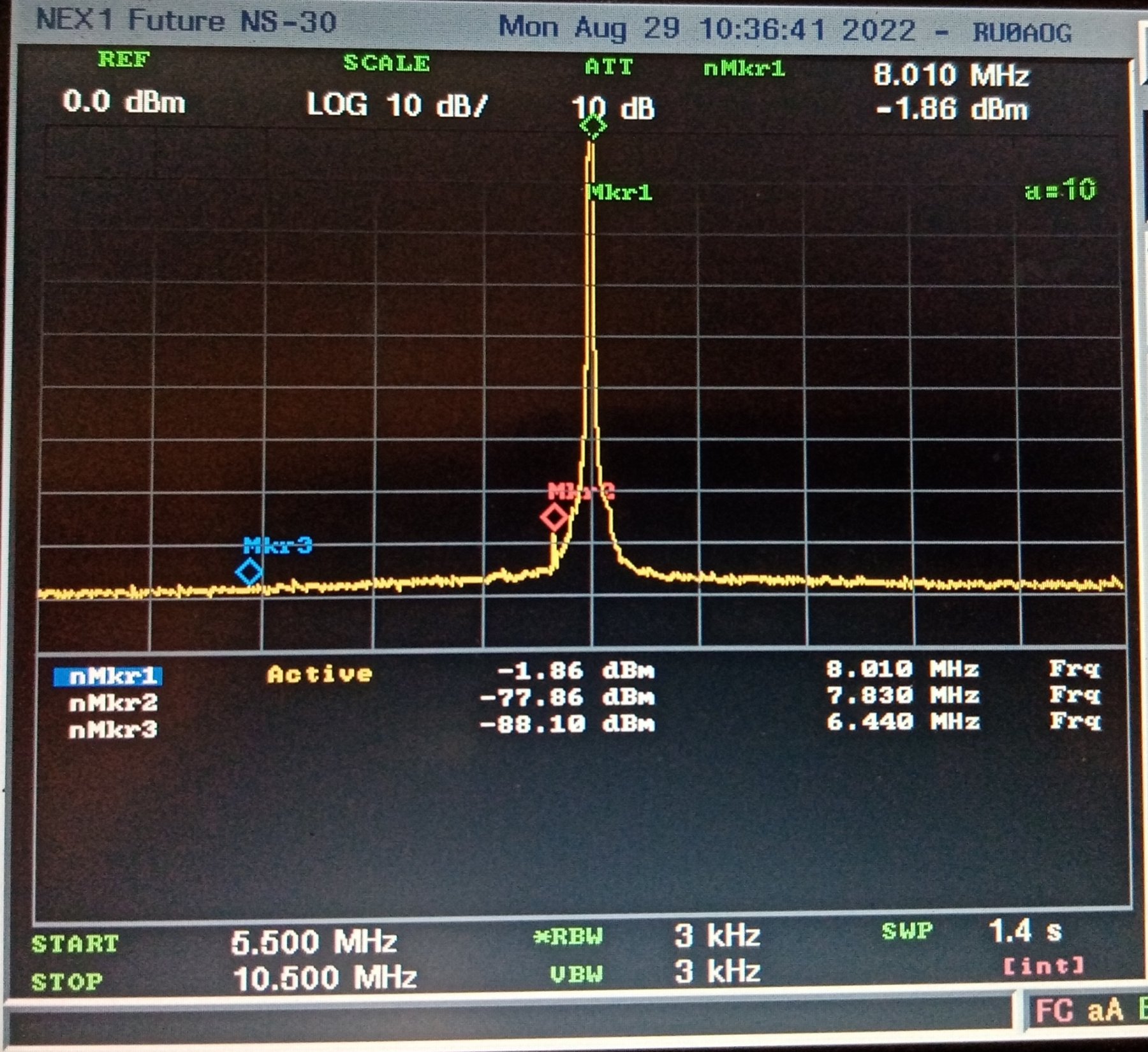

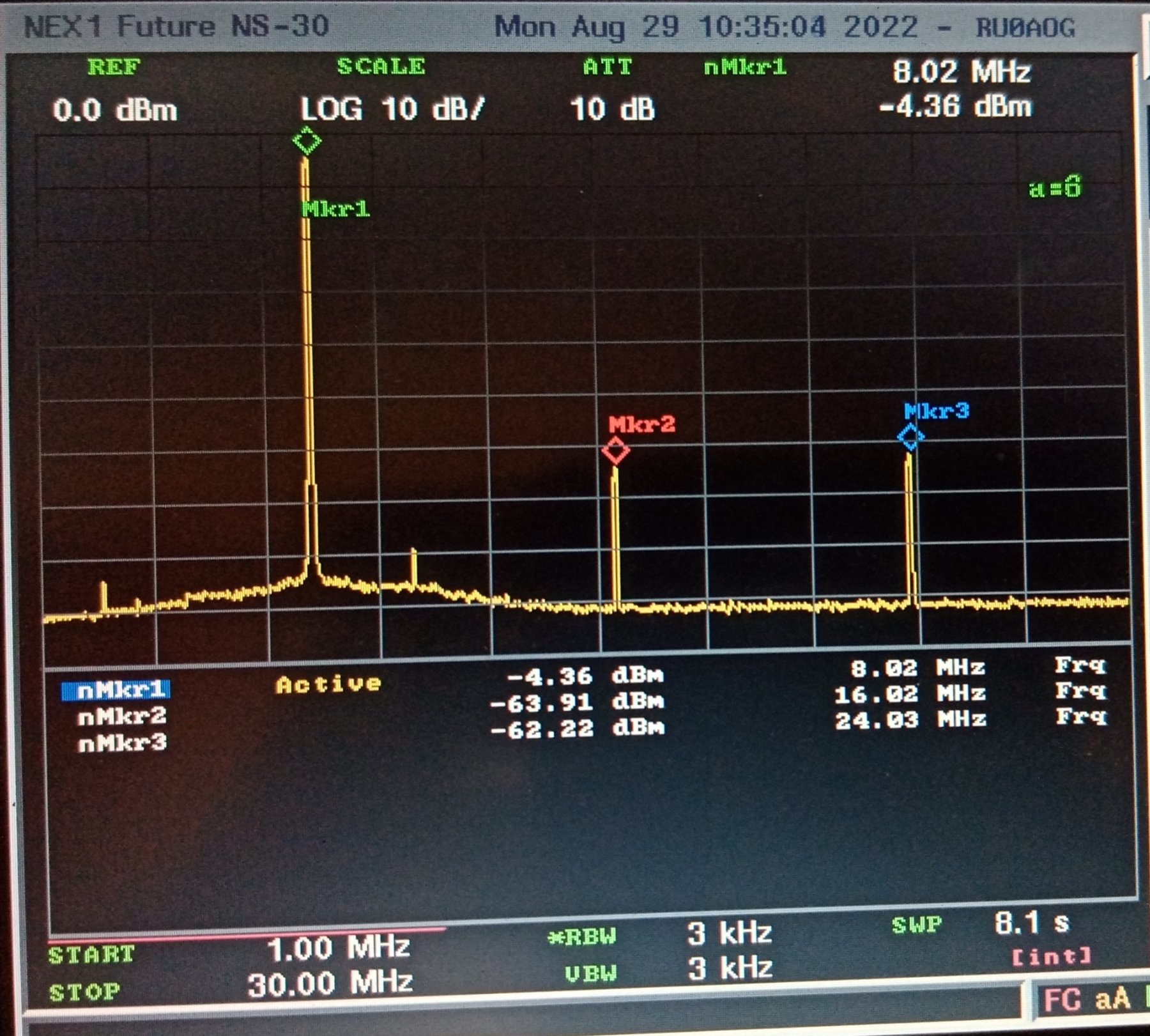

8 МГц -60 dBc

но около основного тона палочки всё ещё присутствуют

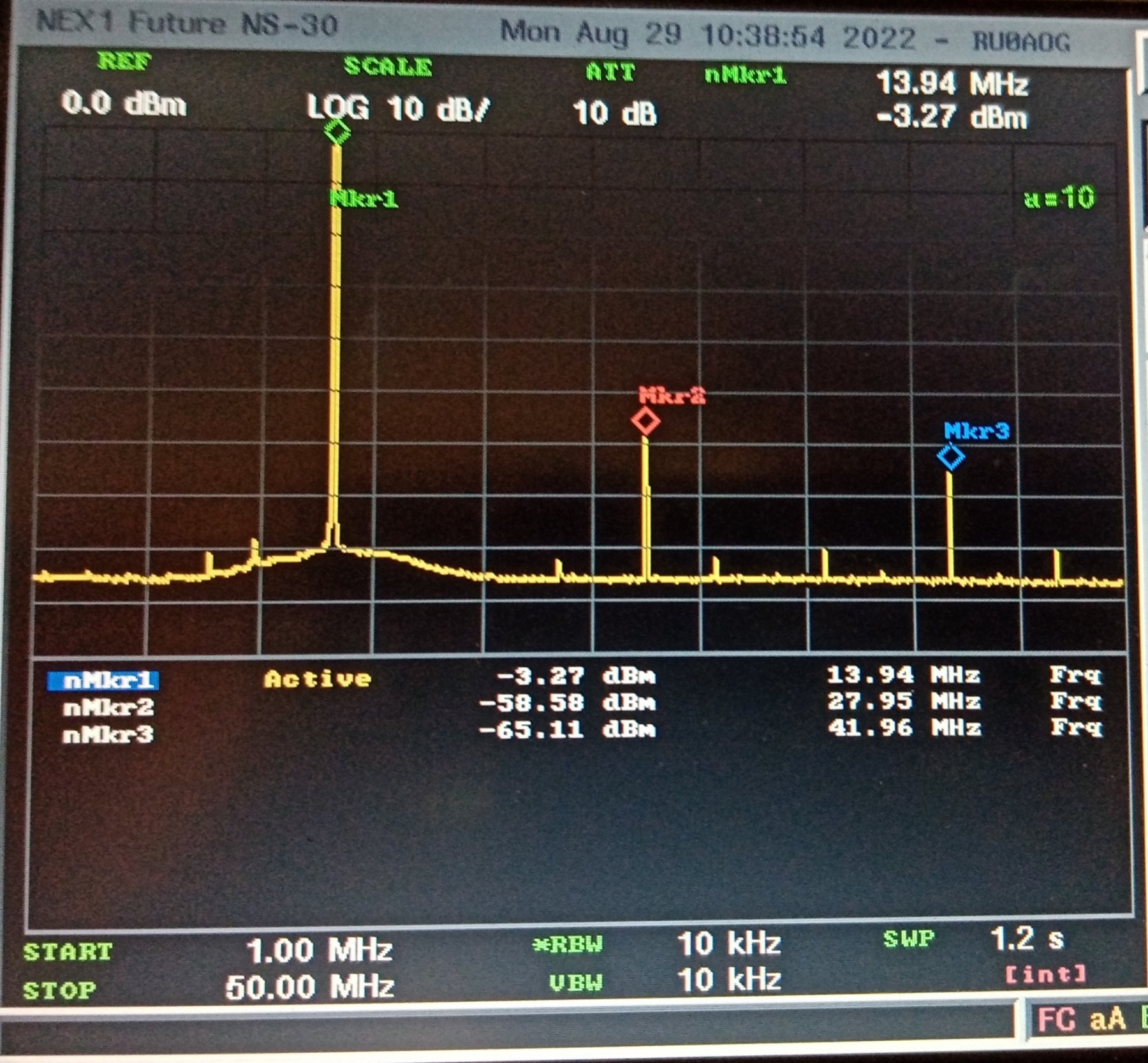

14 МГц -55 dBc

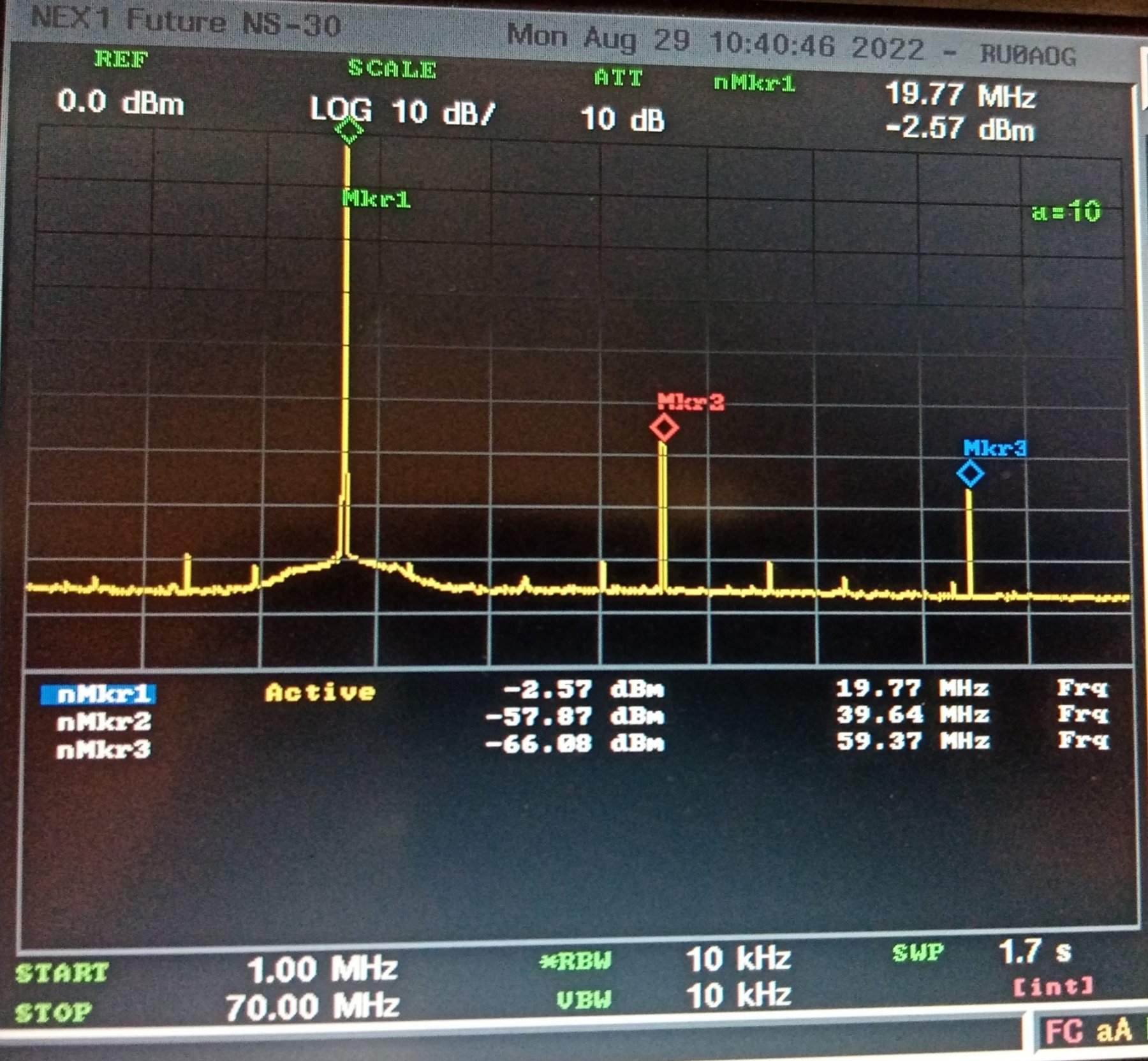

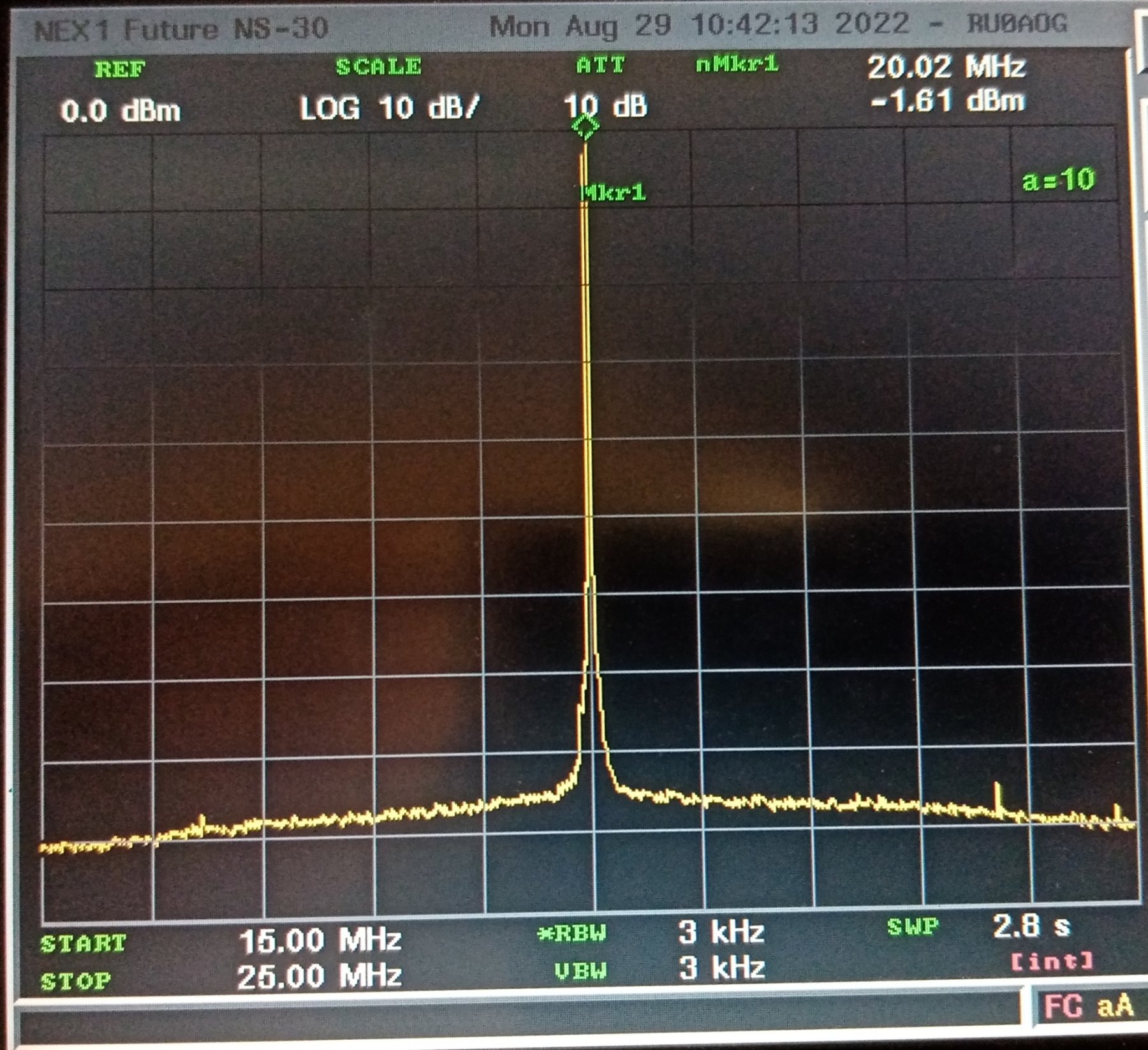

20 МГц -55 dBc

идеально

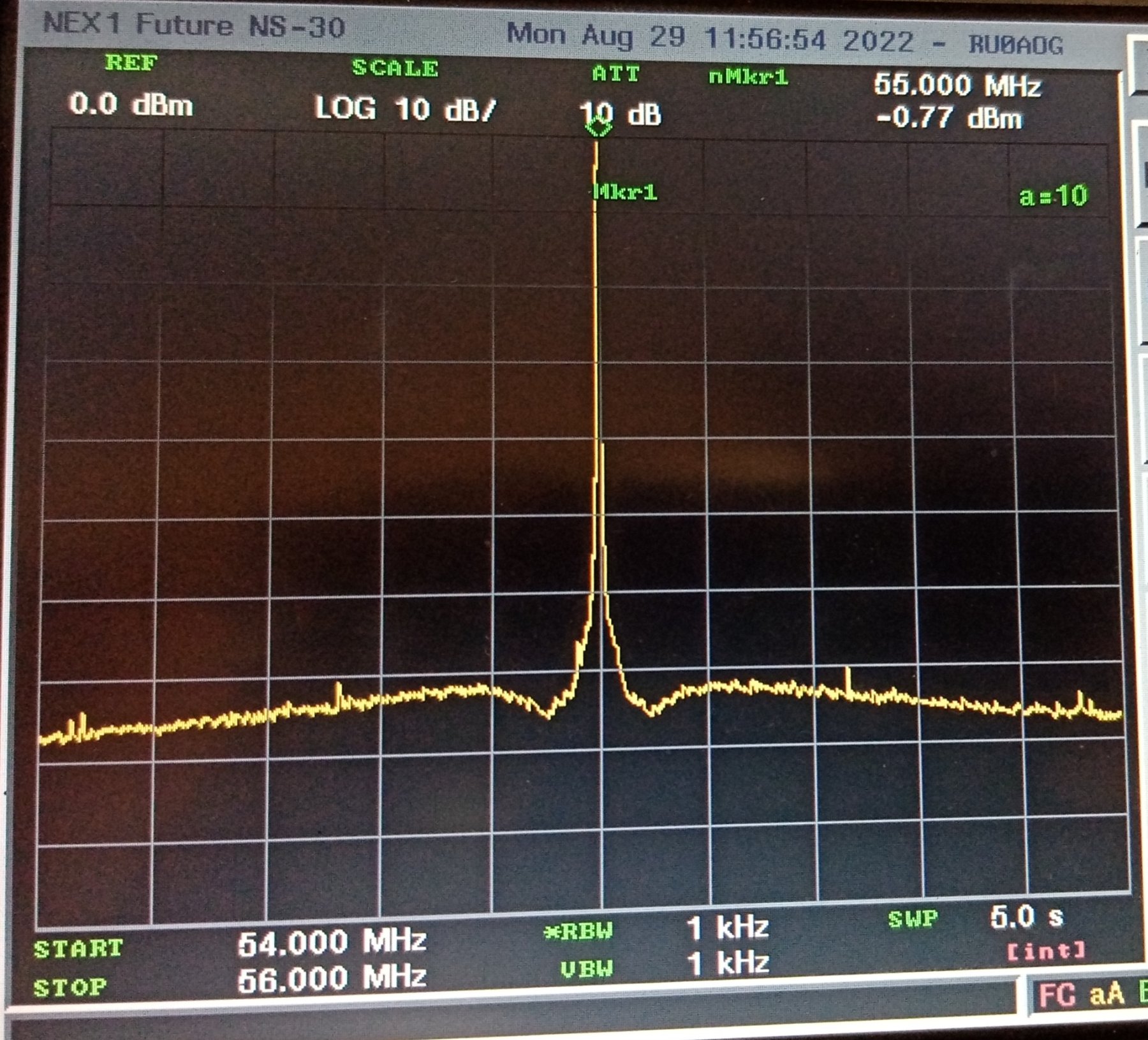

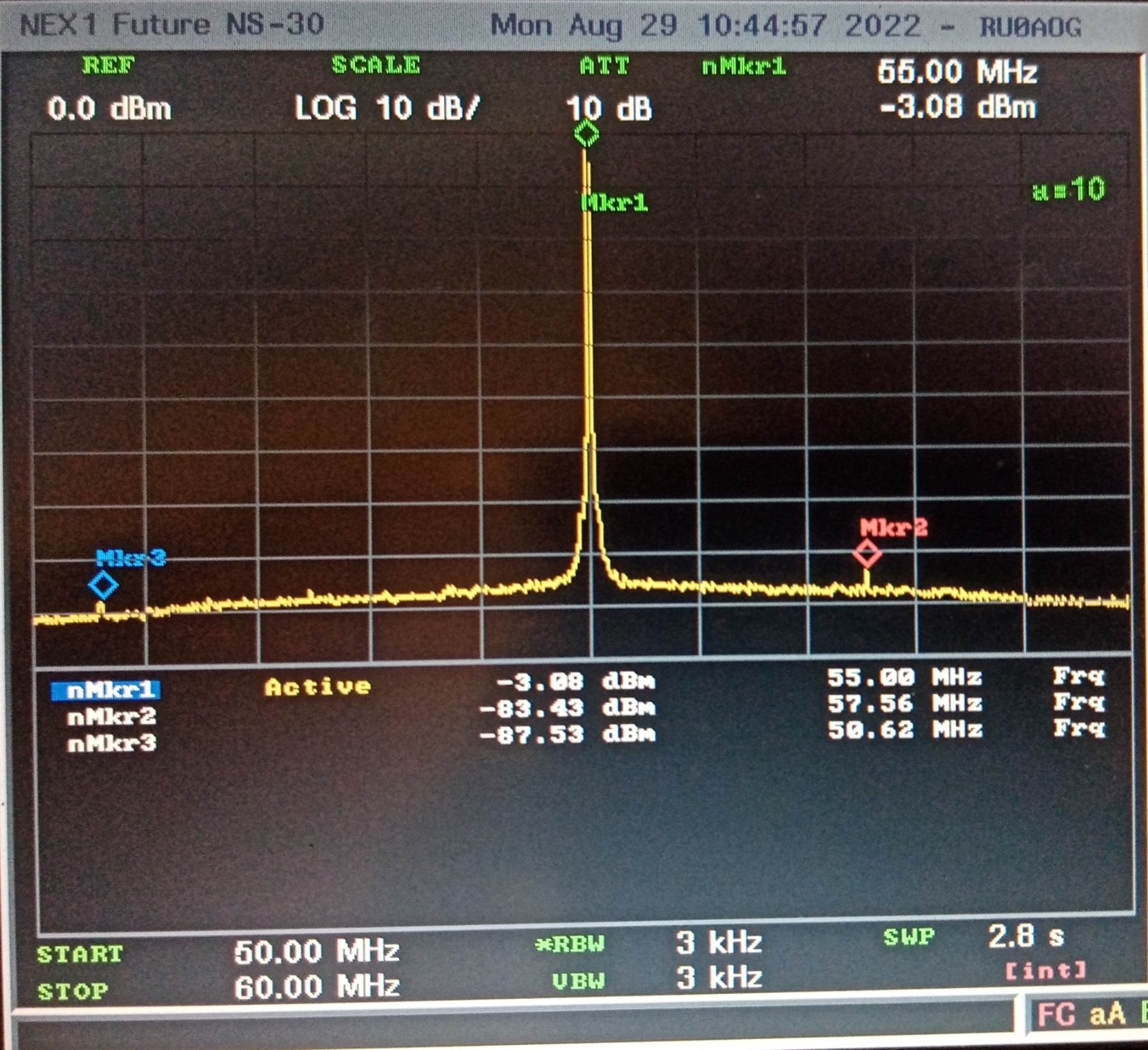

55 МГц

[ru0aog]

Какой-то поддиапазон прошли. Дальше уже не так прекрасно

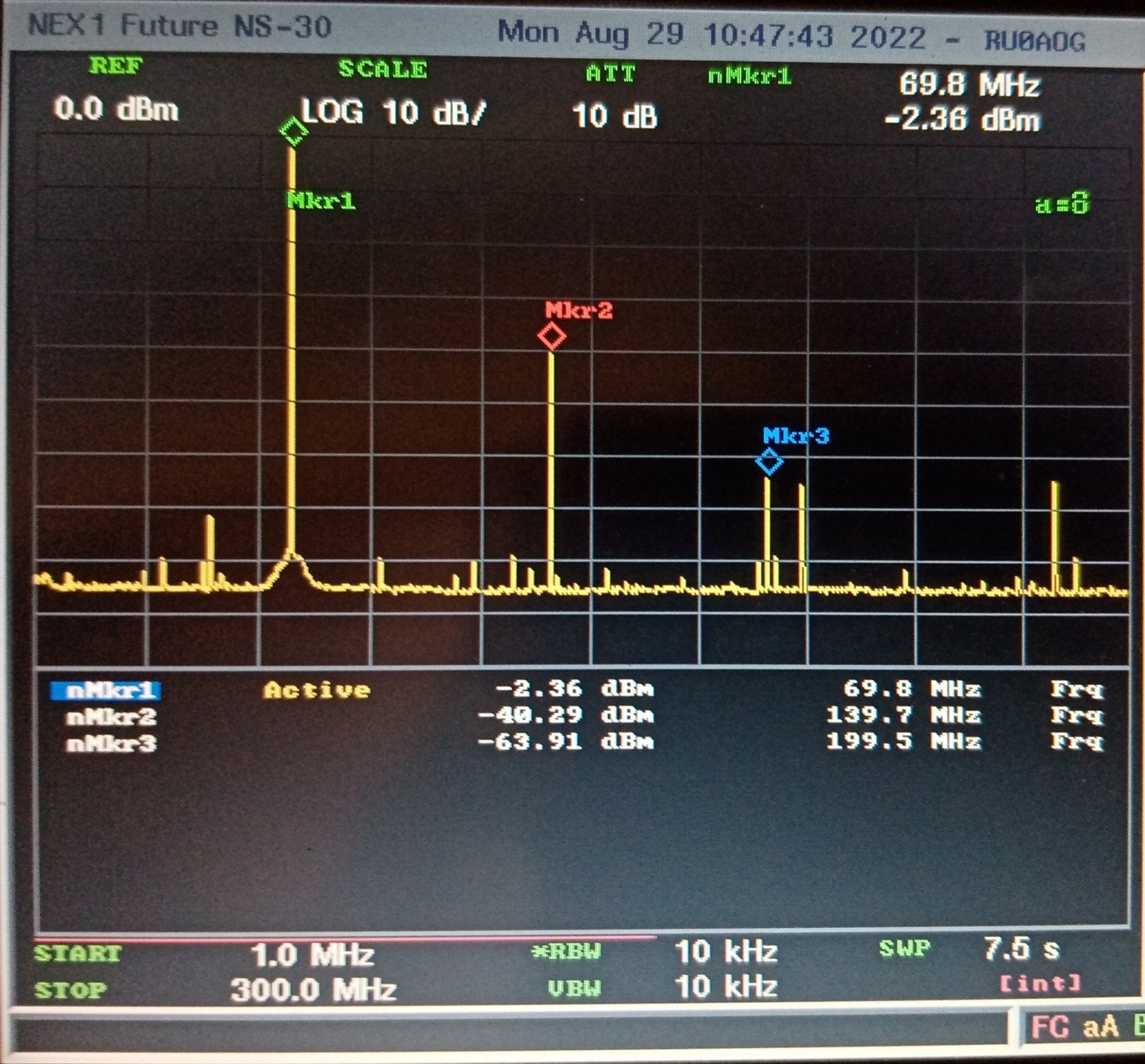

70 МГц -38 dBc

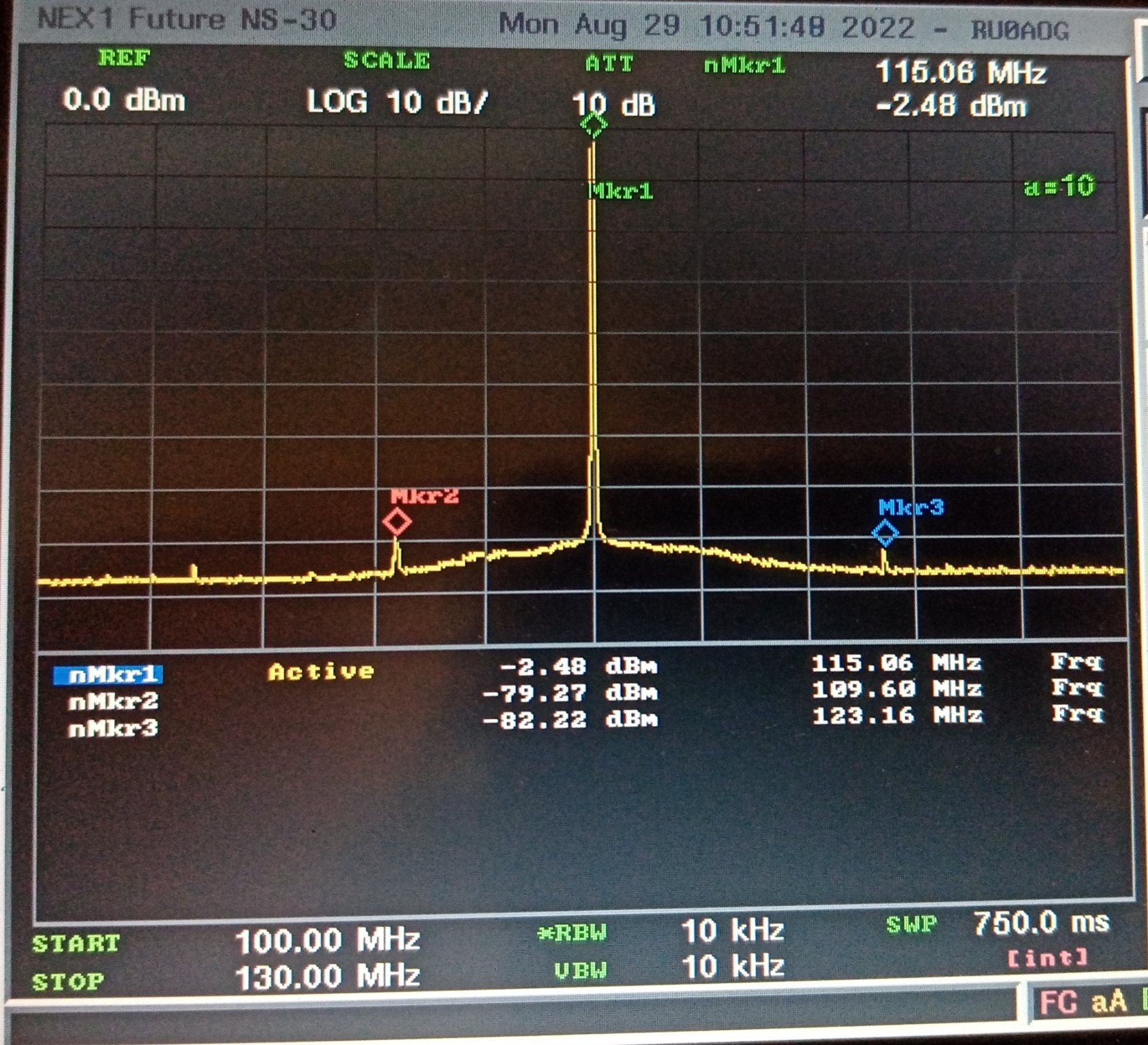

115 МГц -55 dBc

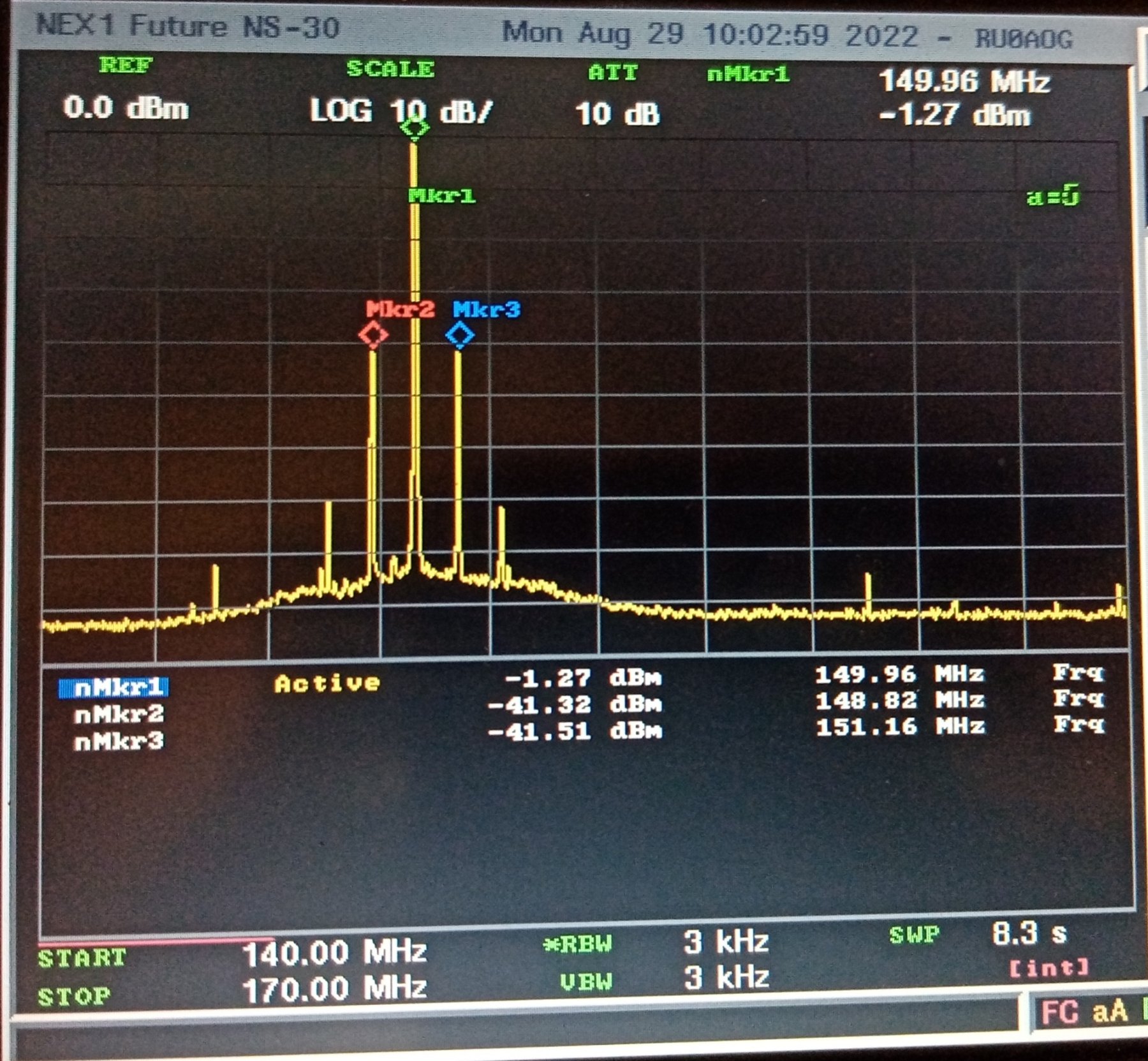

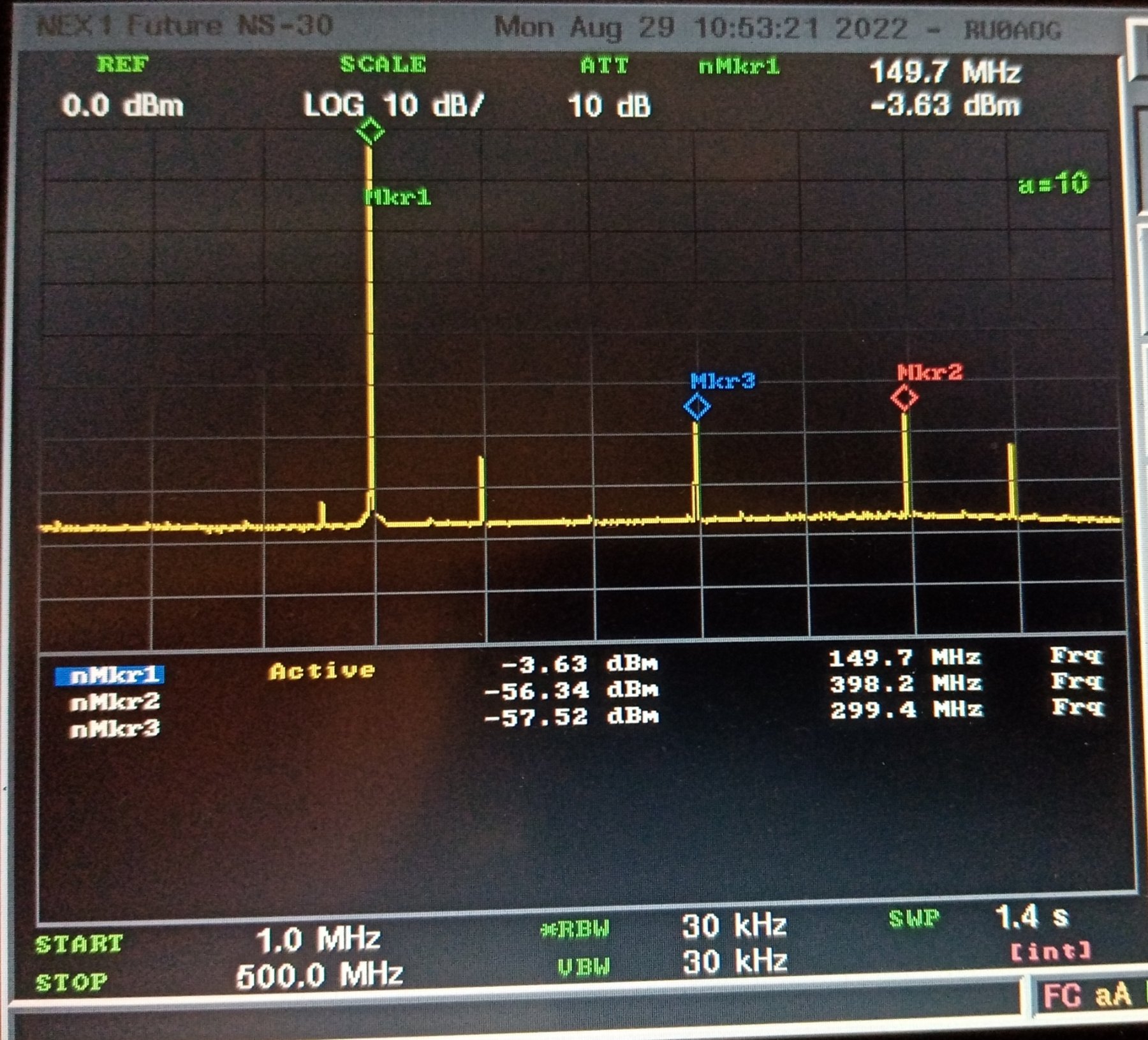

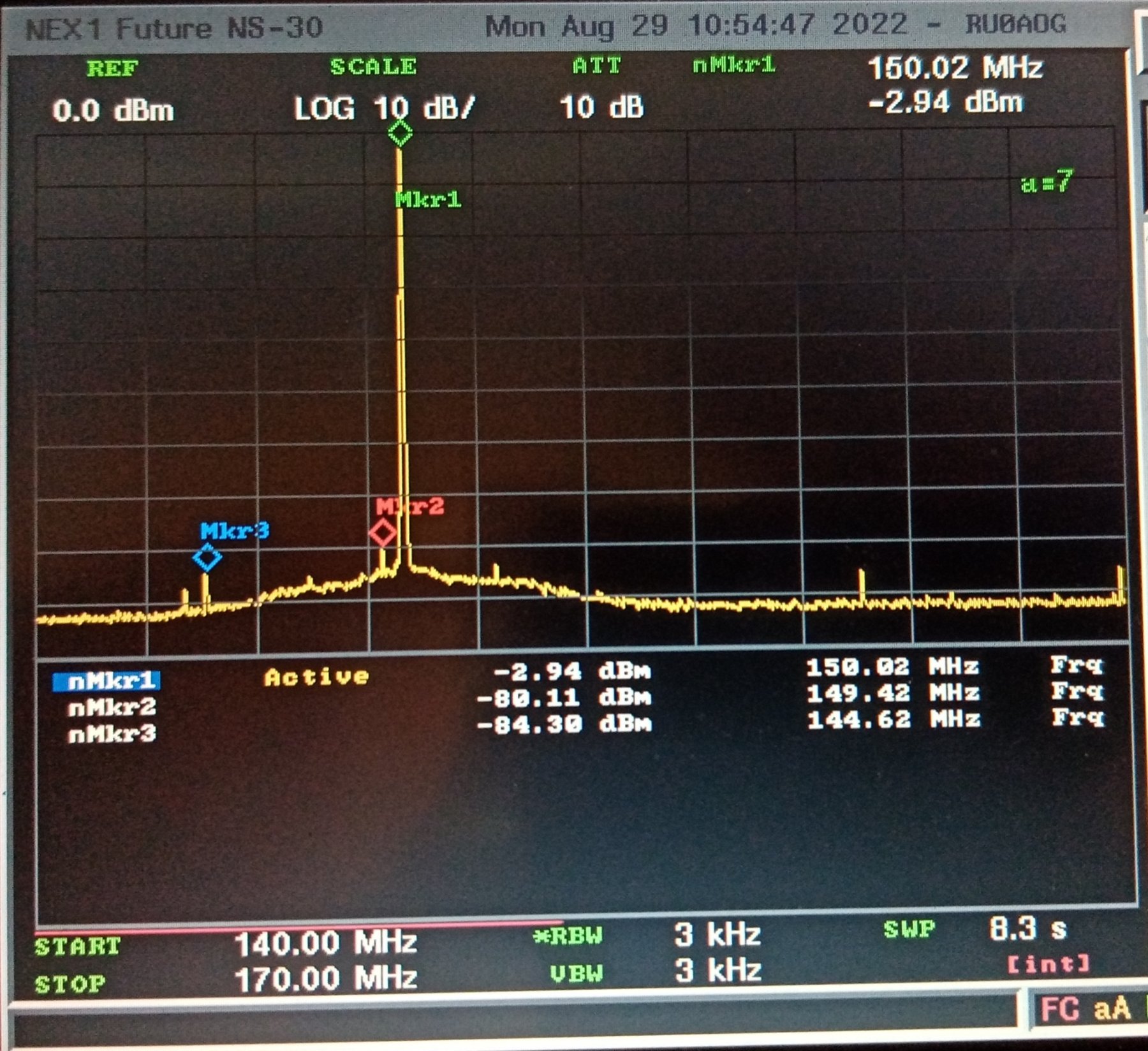

150 МГц -53 dBc

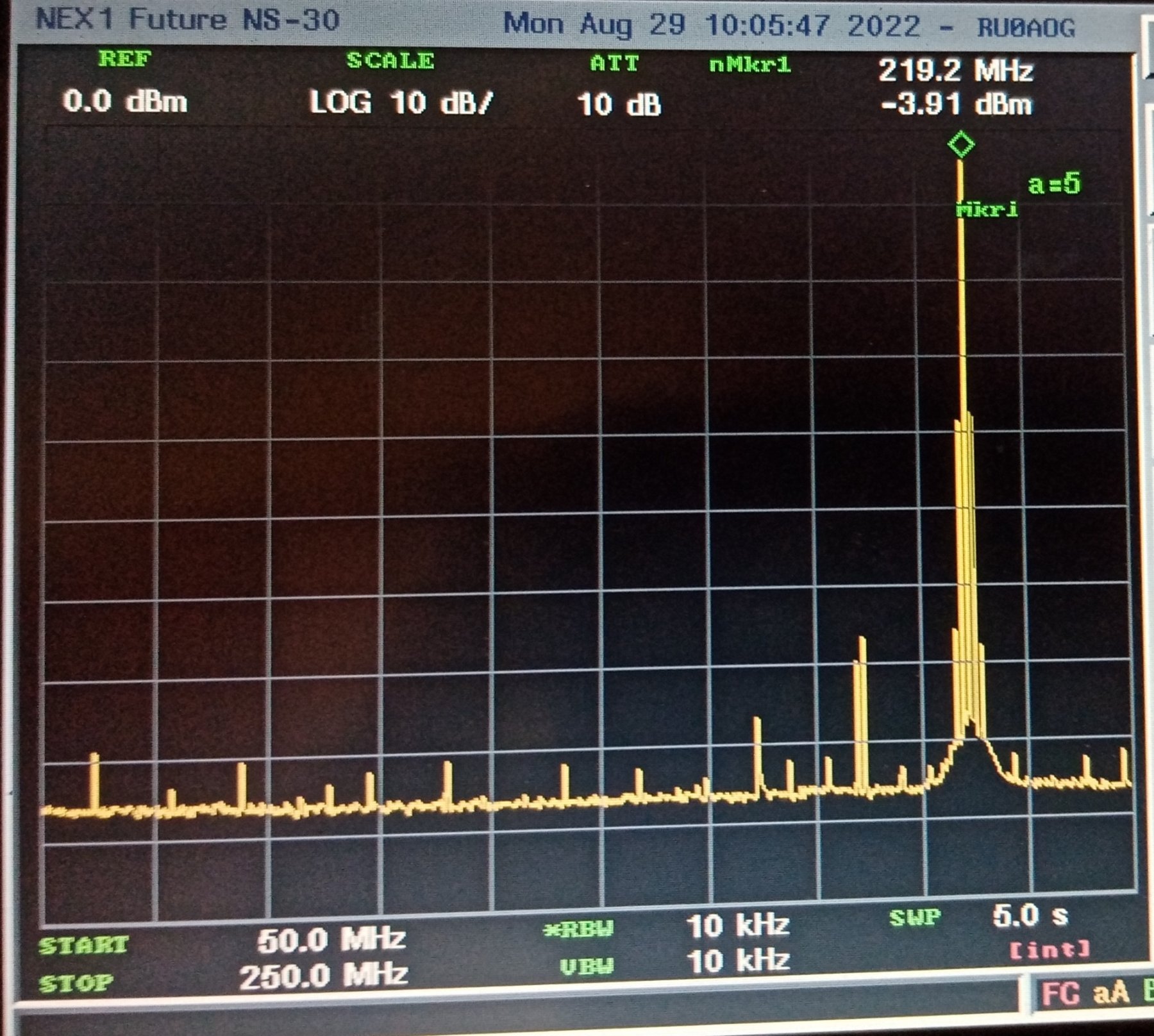

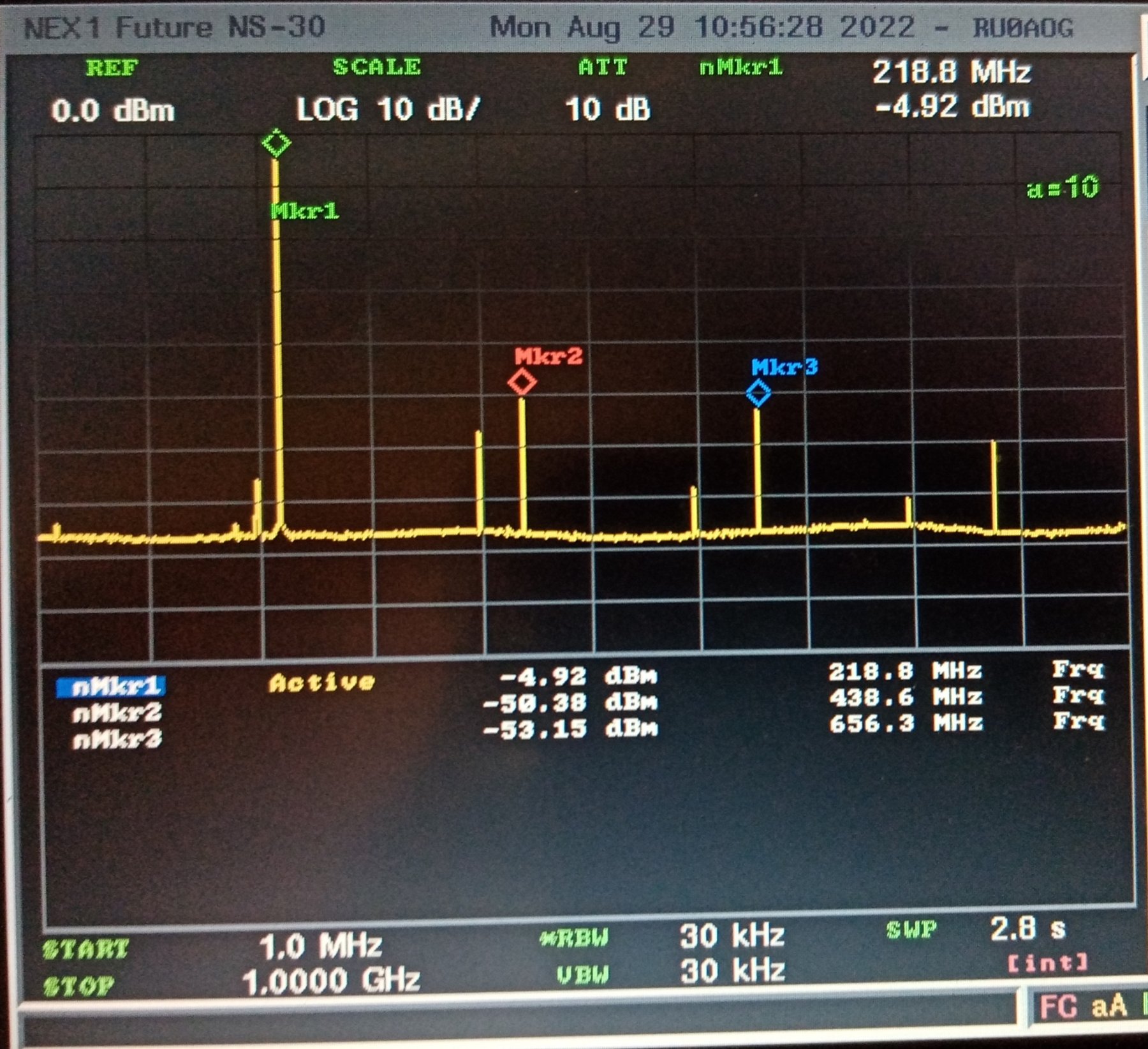

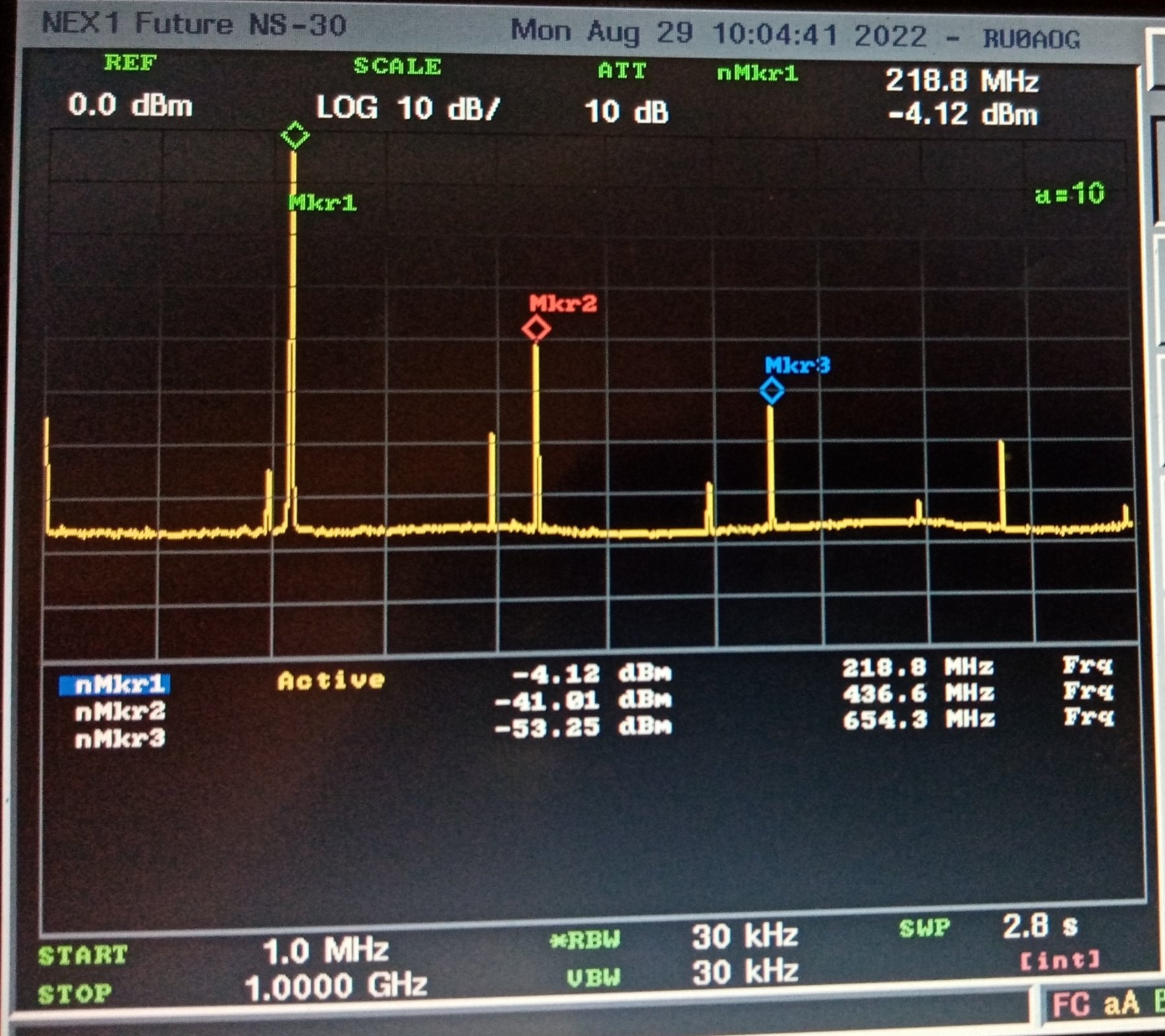

220 МГц -45 dBc

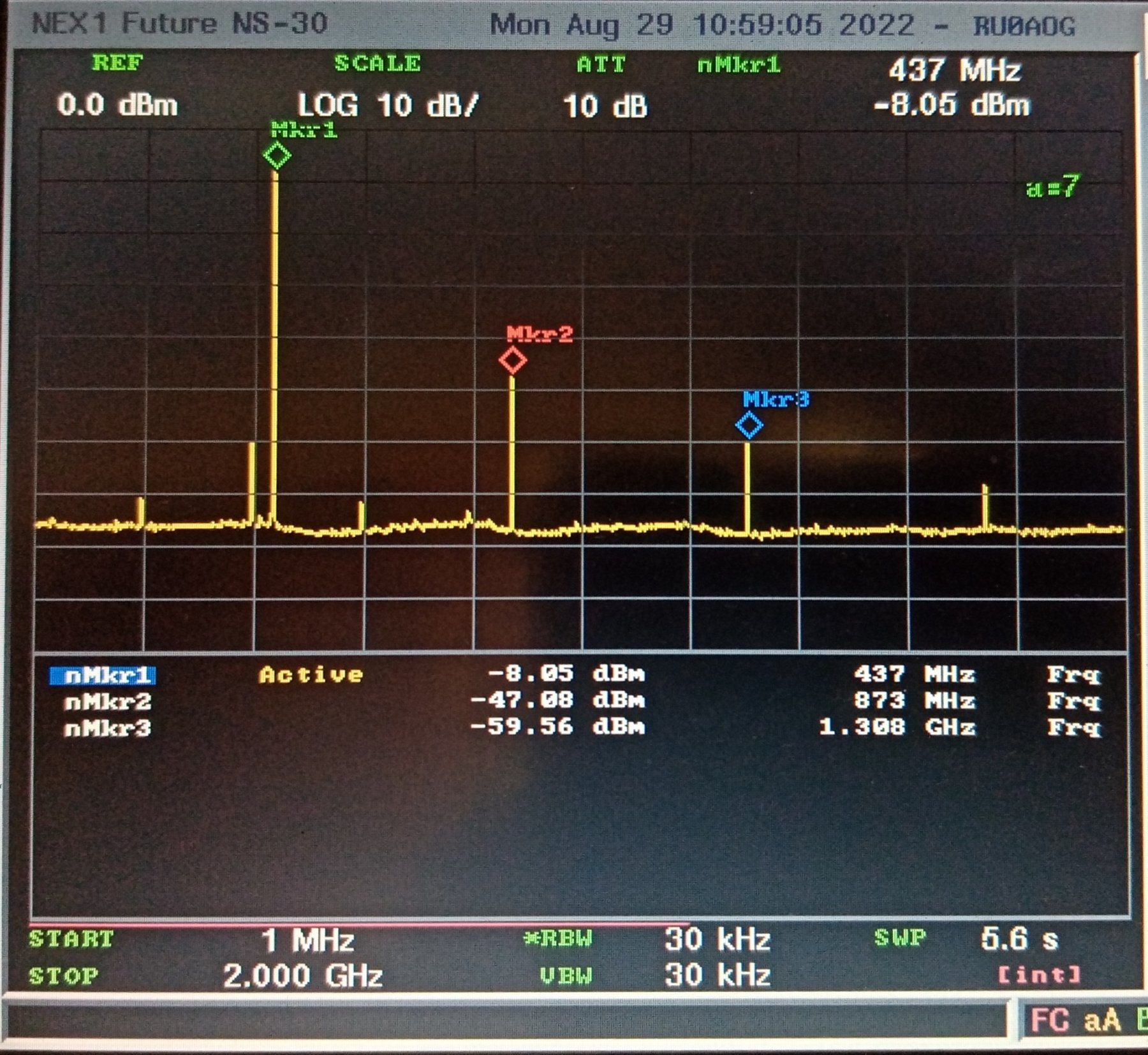

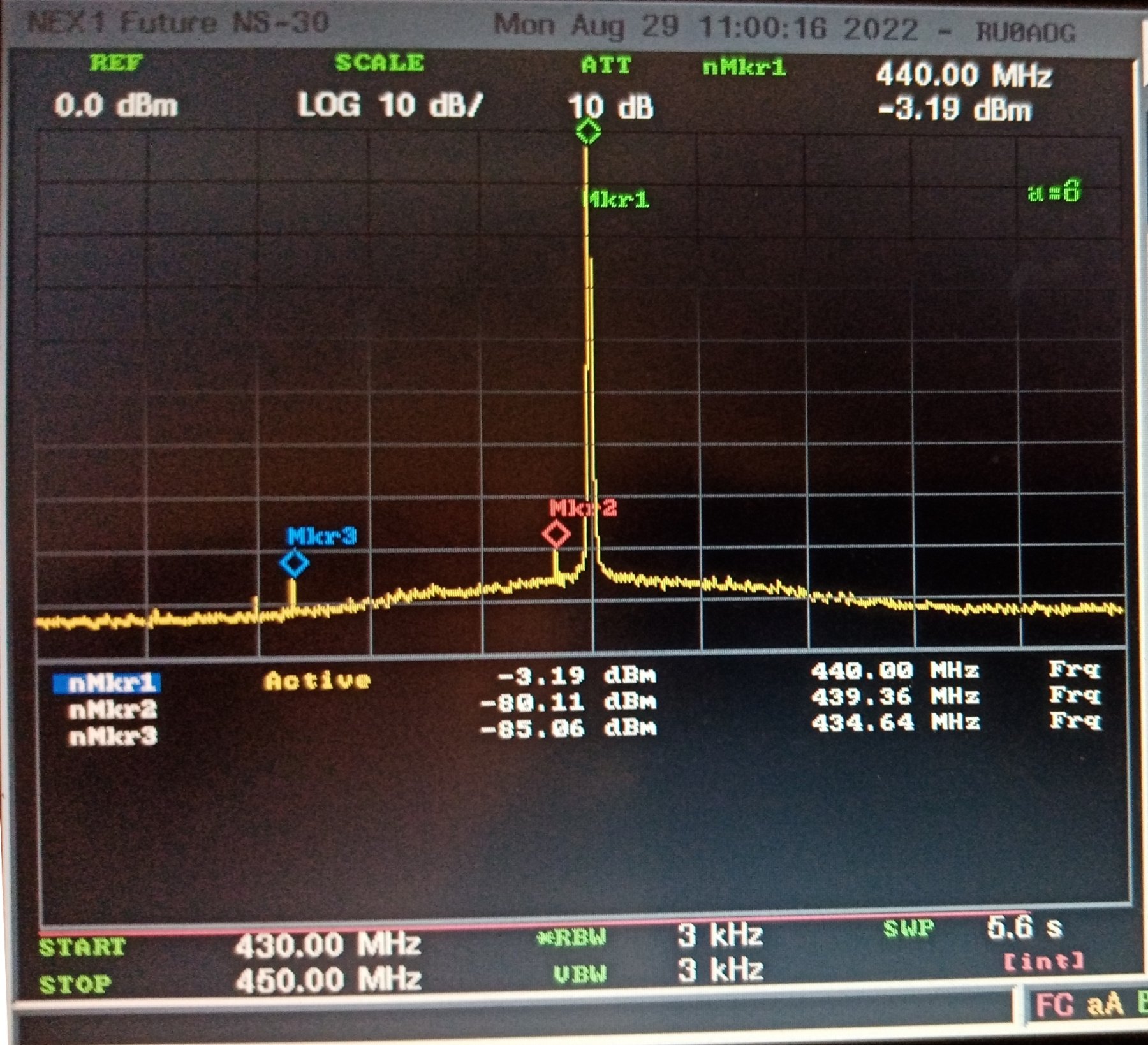

440 МГц -40 dBc

[ru0aog]

На высших частотах уже применяется умножение (как, собственно, и в Г4-176), так что гармоники появляются не справа, а слева

Что в итоге?
- прямой цифровой ввод частоты и амплитуды,
- амплитуда сигнала на выходе от +13 до -127 dBm,
- АМ, ФМ - модуляция.

Гармонические искажения (0dBm):
0....2 МГц -37 dBc,
2...20 МГц -52 dBc,
20..55 МГц -55 dBc,
55..70 МГц -50 dBc,
70..115 МГц -38 dBc,
115..440 МГц -55 dBc,
440..900 МГц -38 dBc.

Спуры:
0.....2 МГц, не более -55 dBc,
2...20 МГц, не более -60 dBc,
20...20 МГц, не более -85 dBc,
55...70 МГц, не более -70 dBc,
70...115 МГц, не более -60 dBc,
115..440 МГц, не более -64 dBc,
440..900 МГц, не более -50 dBc.

[ru0aog]

У нас тема всё-таки про DDS-генераторы. Хотя было полезно сравнить их с классическими схемами на LC.

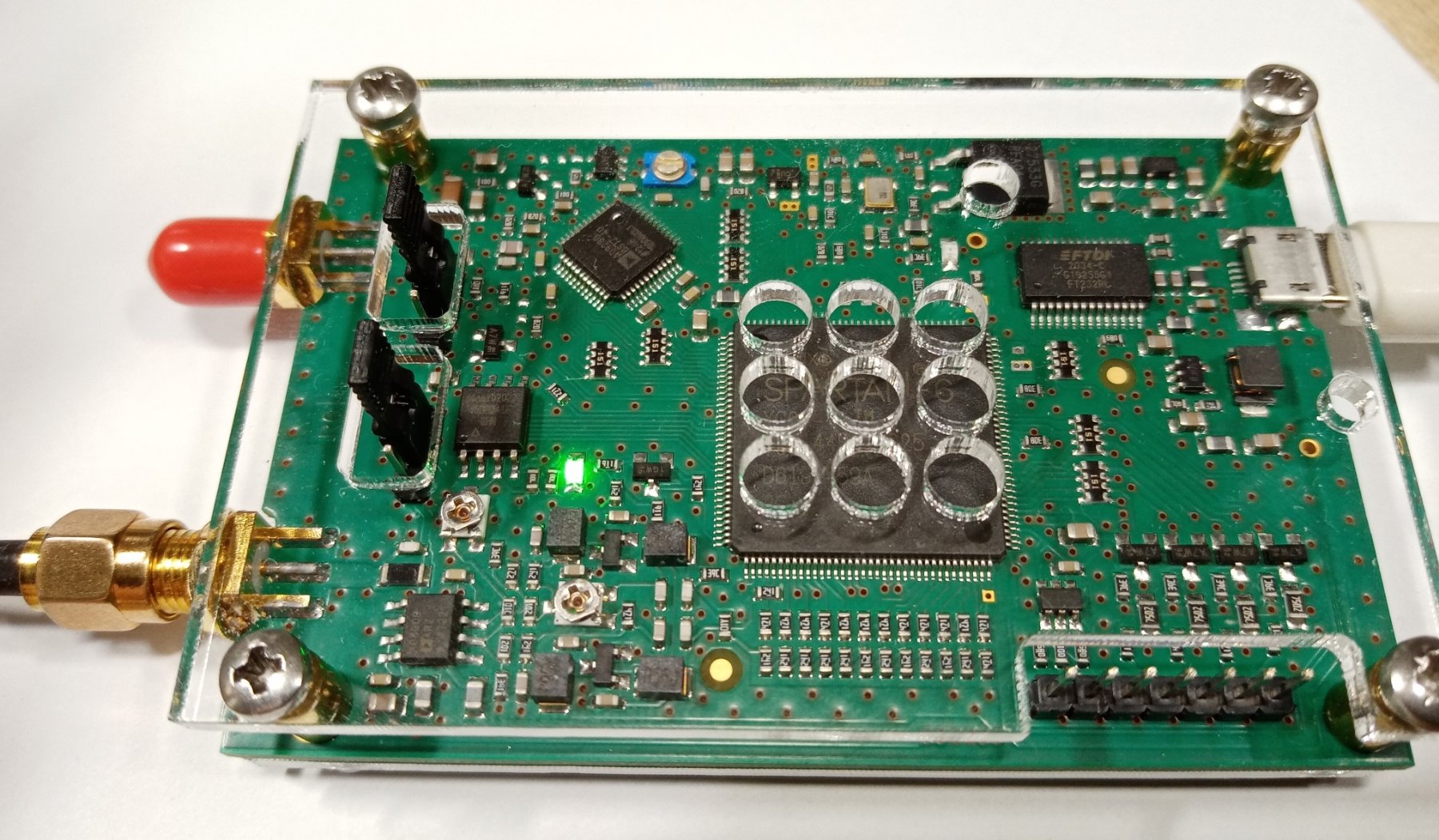

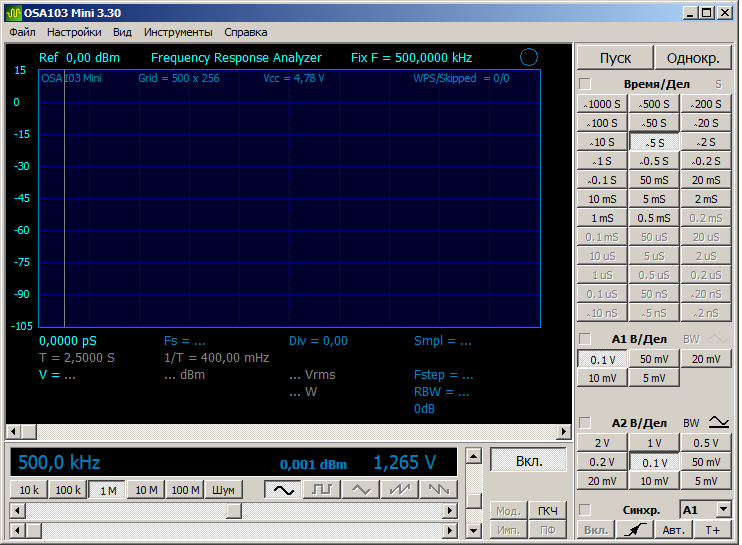

Теперь стоит сравнить, что выдаёт в тех же условиях OSA-103m.

Выход устанавливается так же, как в китайских DDS - по размаху сигнала от пика до пика.

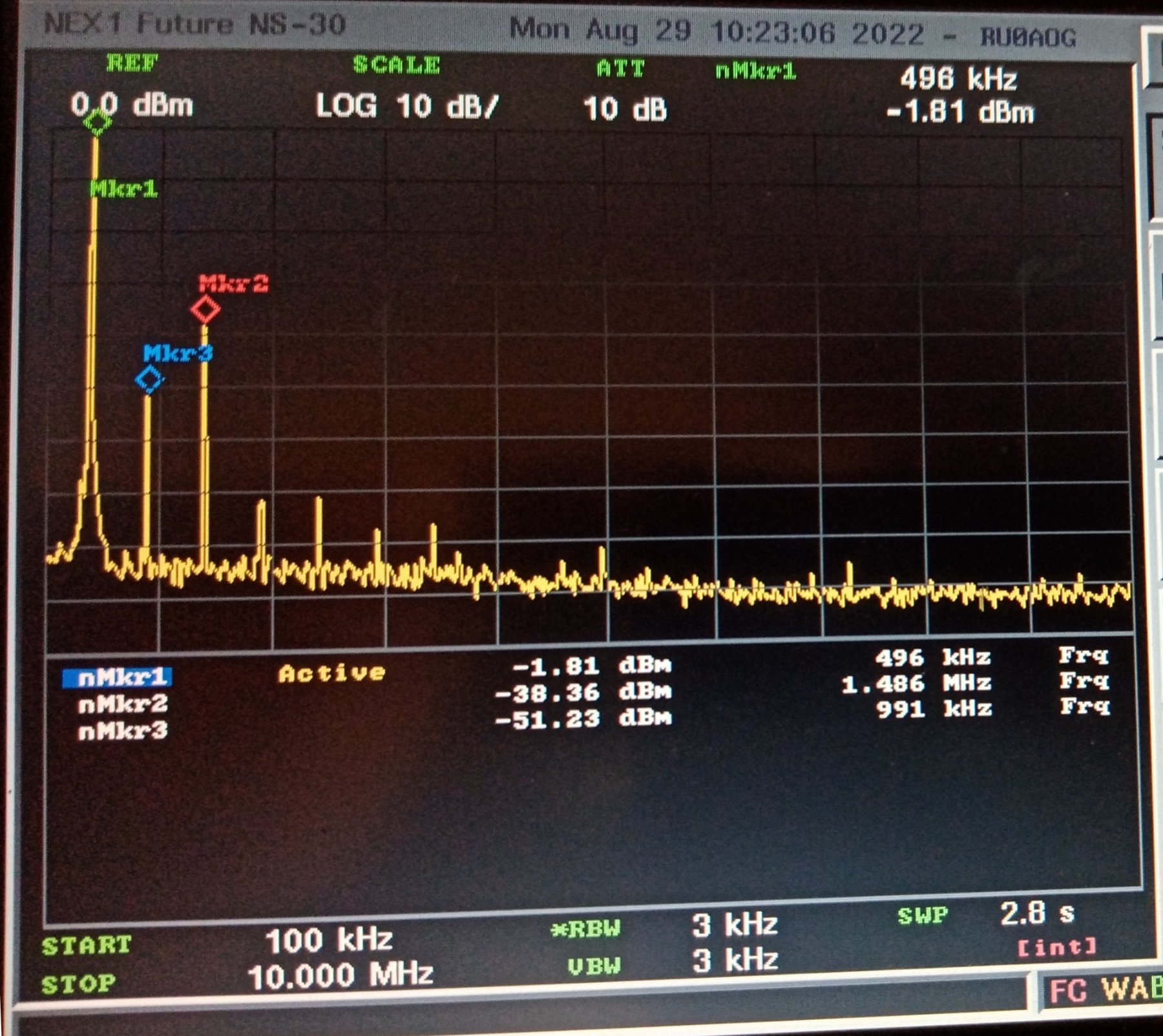

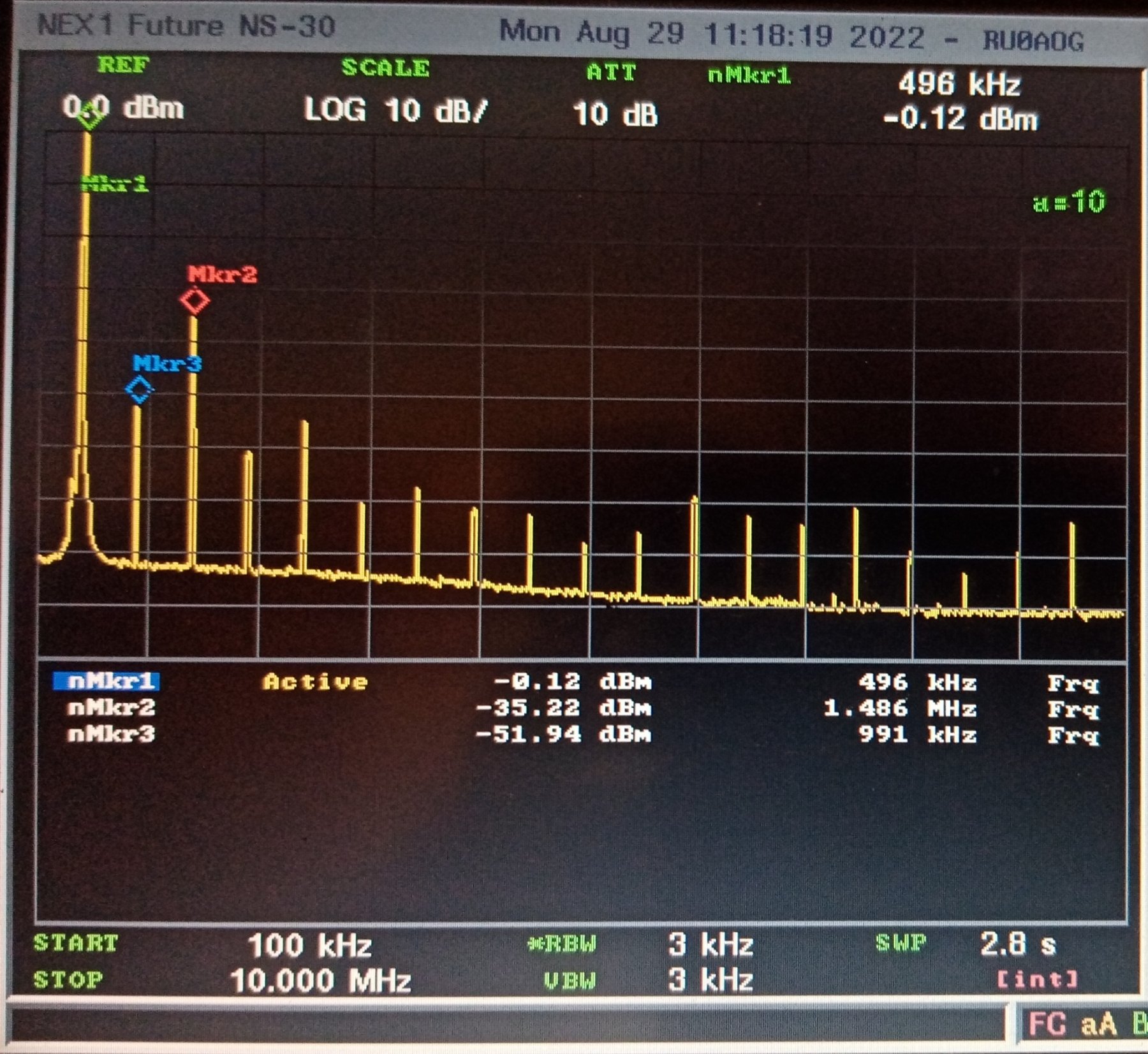

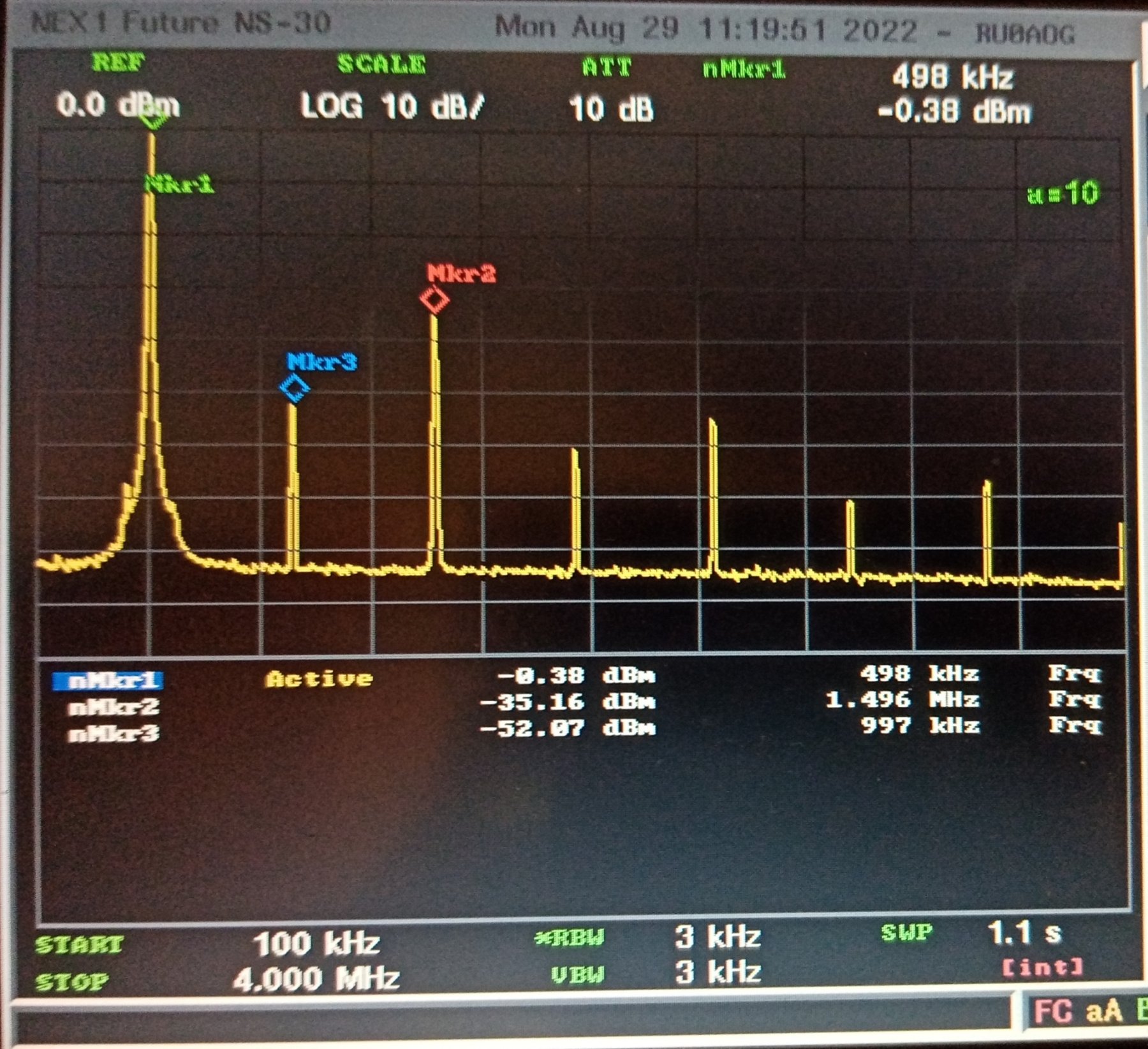

Начинаем с 500 кГц.
Хм, довольно прилично - лес палок это только гармоники основного тона.

с уровнем -35 dBc

Идём дальше.

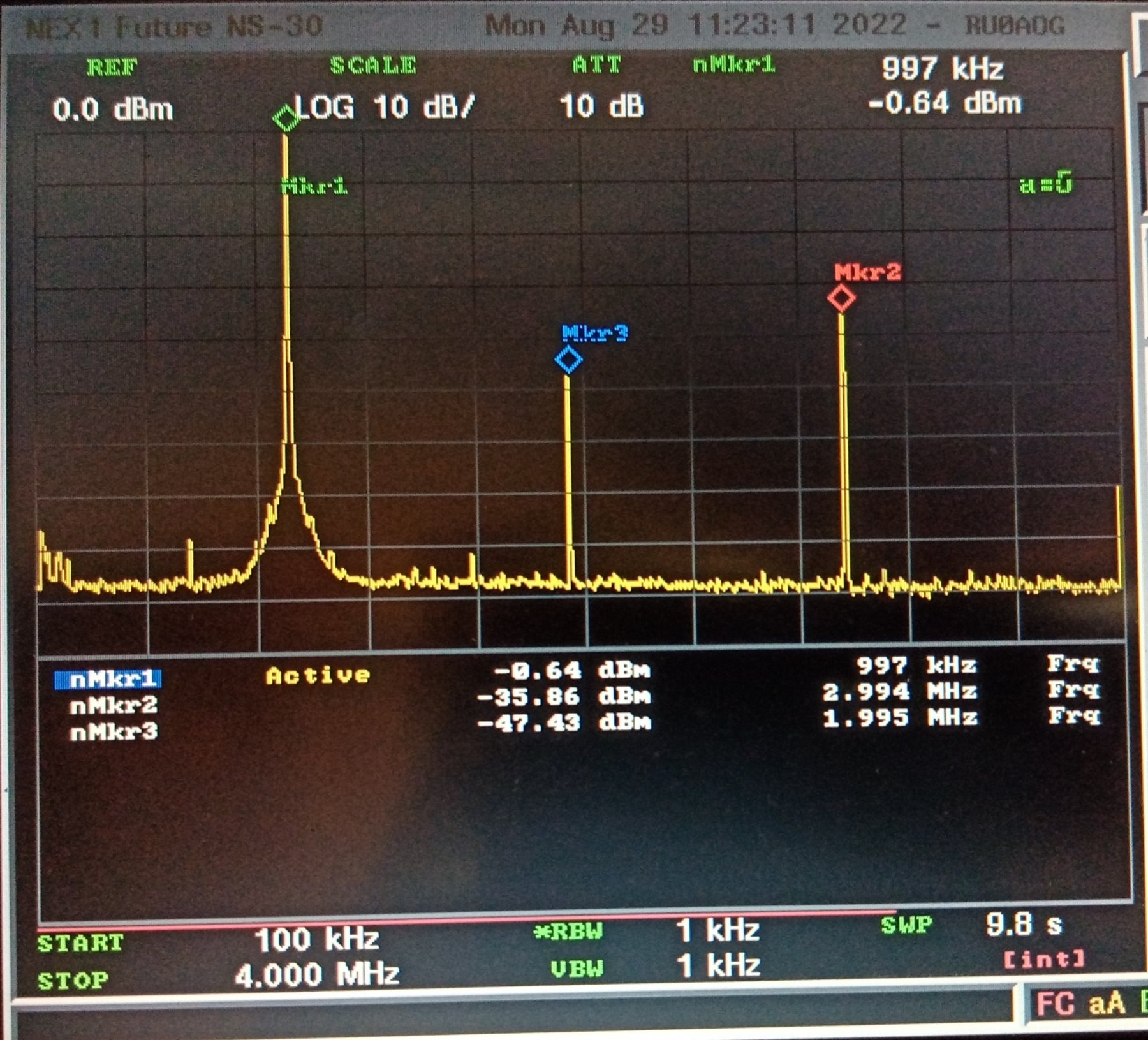

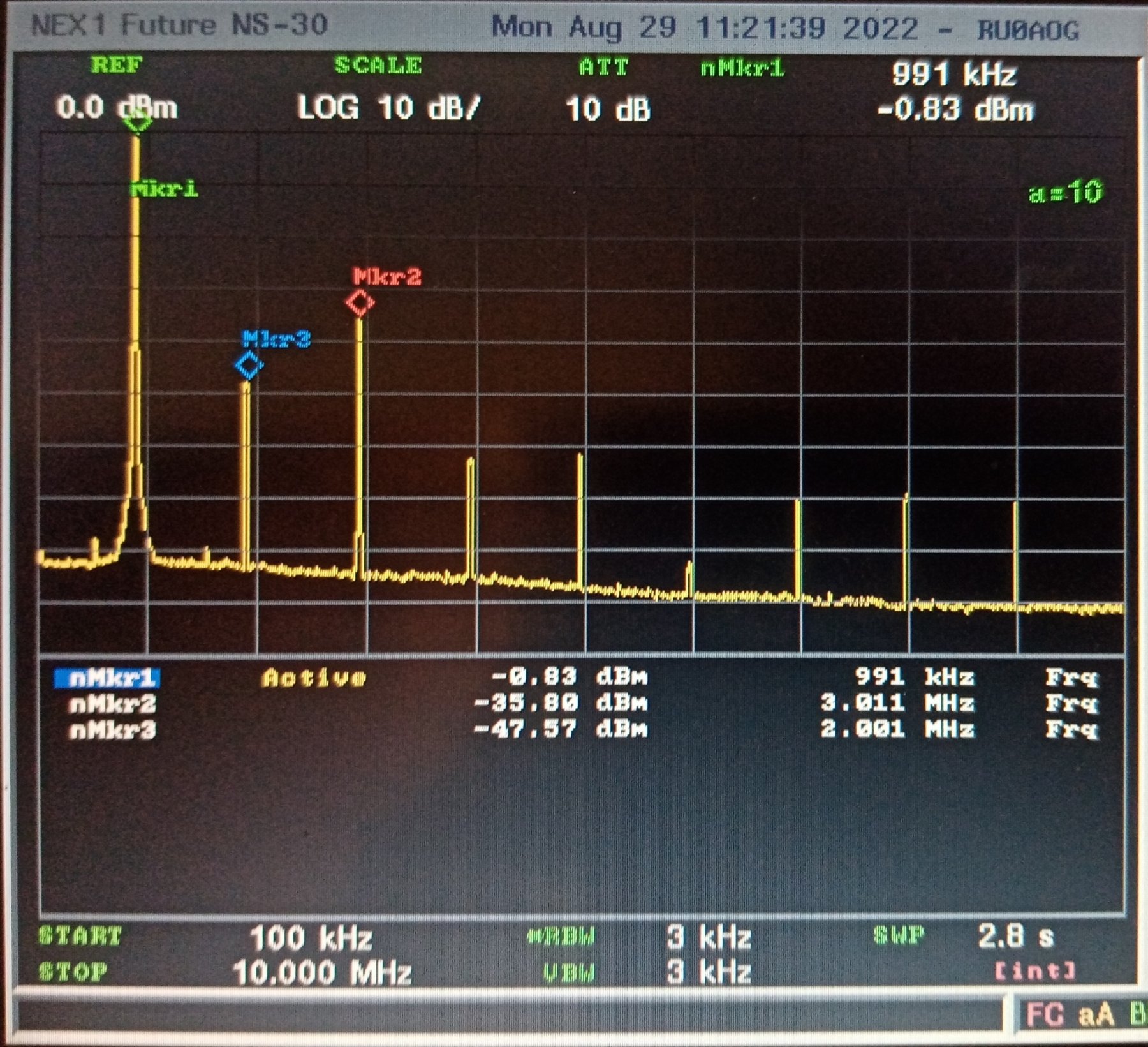

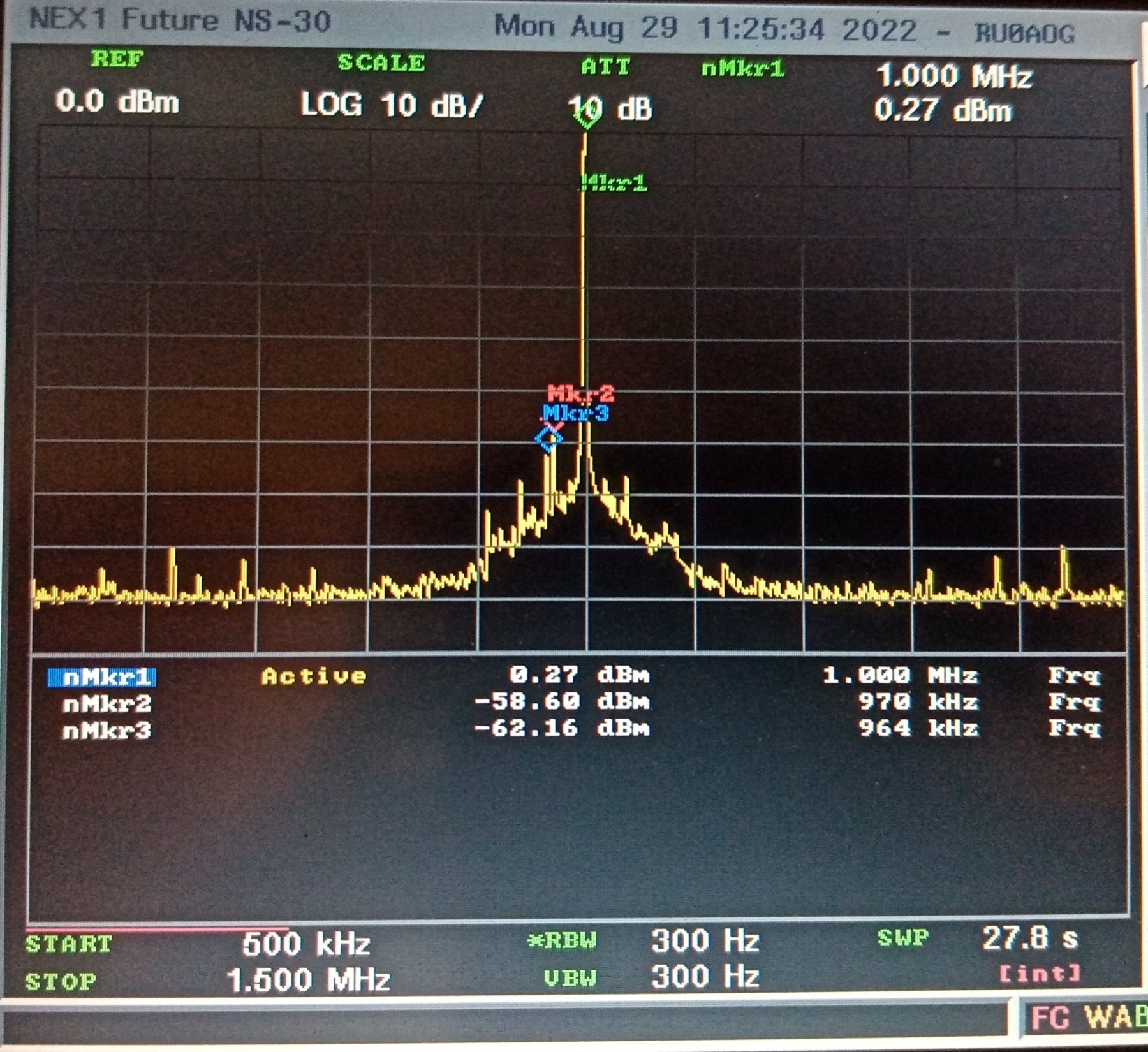

1 МГц

вокруг основного тона имеются спуры -58 dBc

Поднимаемся выше

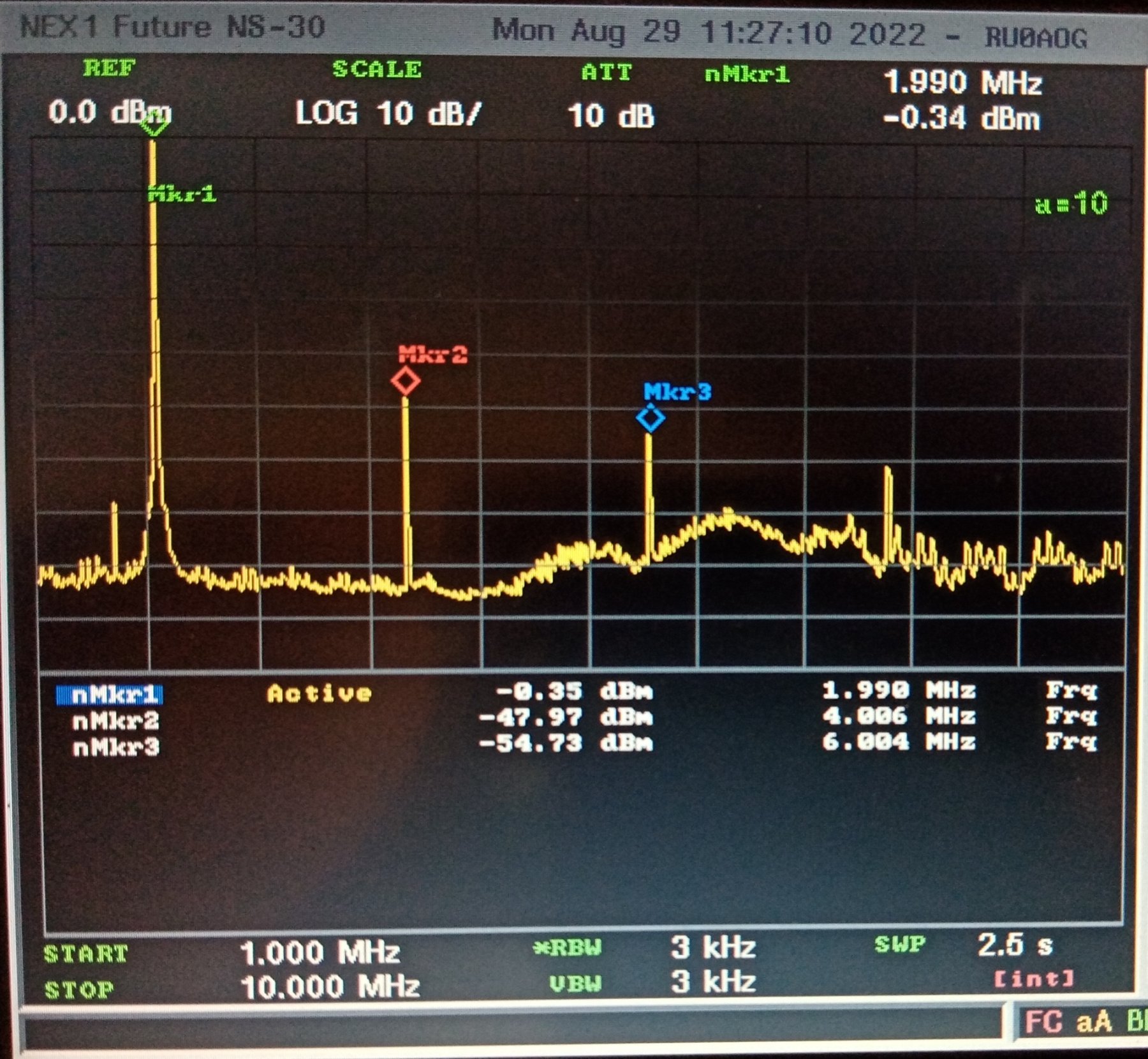

2 МГц
И шумовая подошва начинает изгибаться

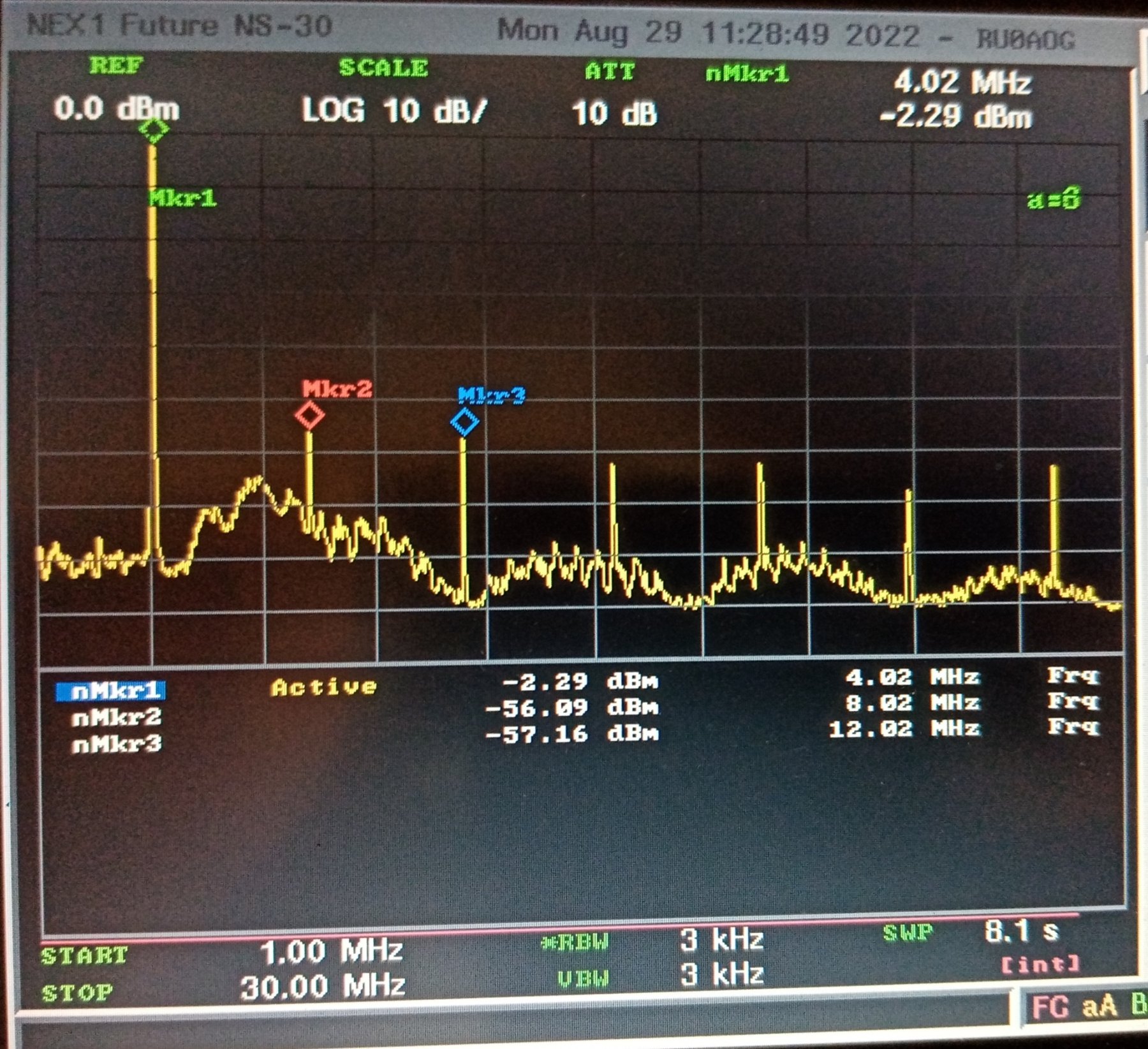

4 МГц
гармоники -55 dBc,
но целая гребёнка спуров ушла недалеко от этой величины - 65 dBc.

[ru0aog]

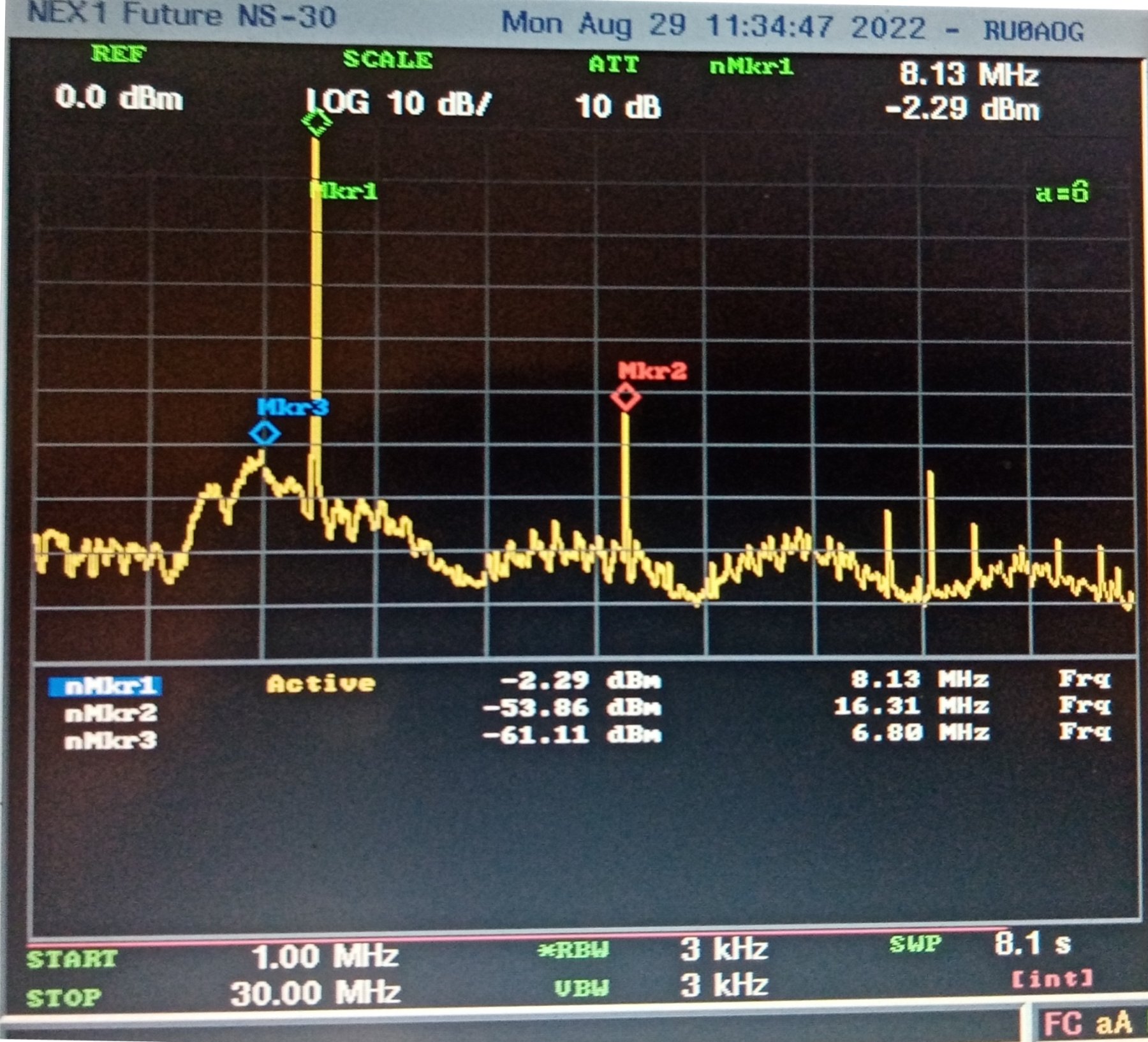

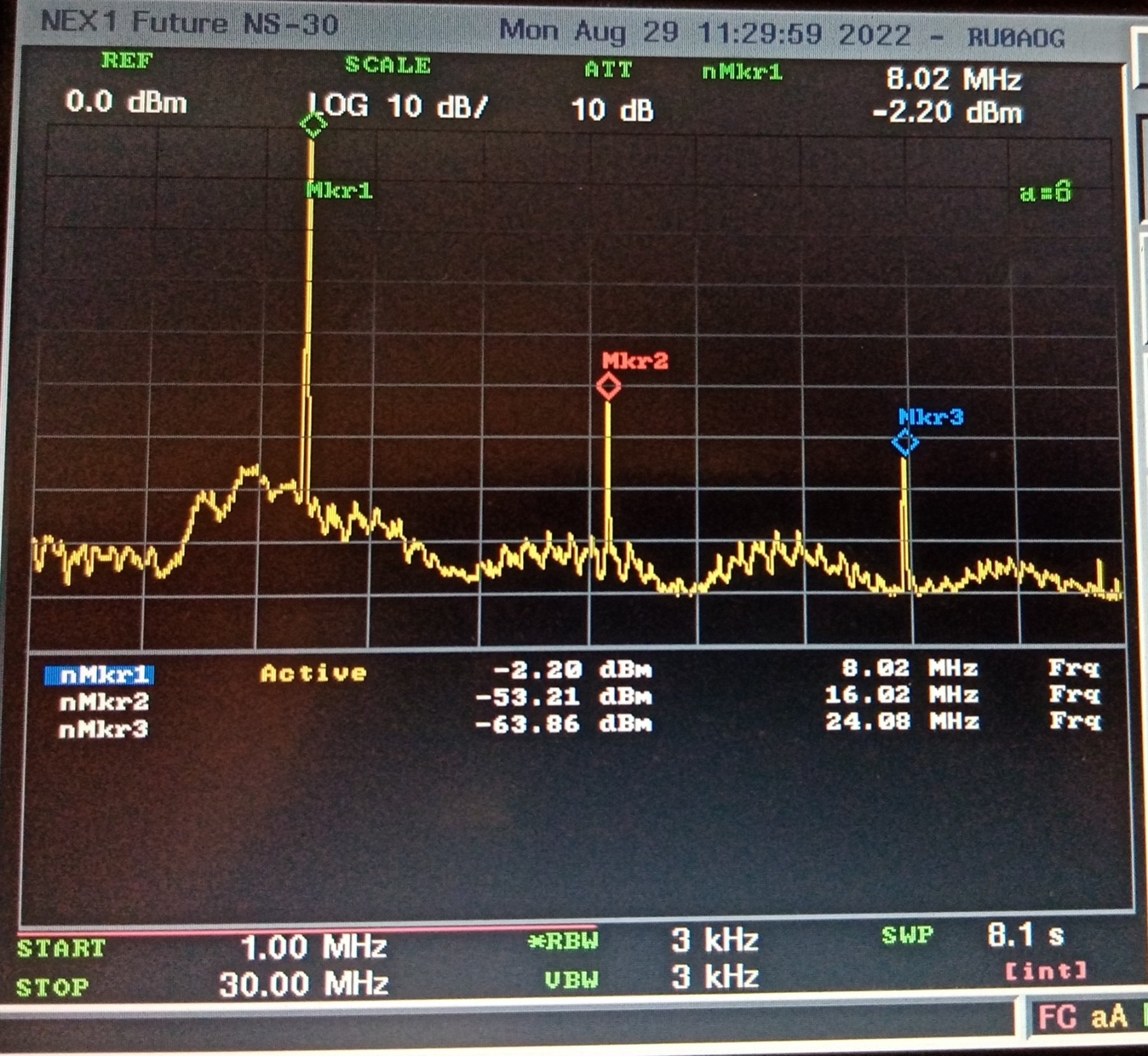

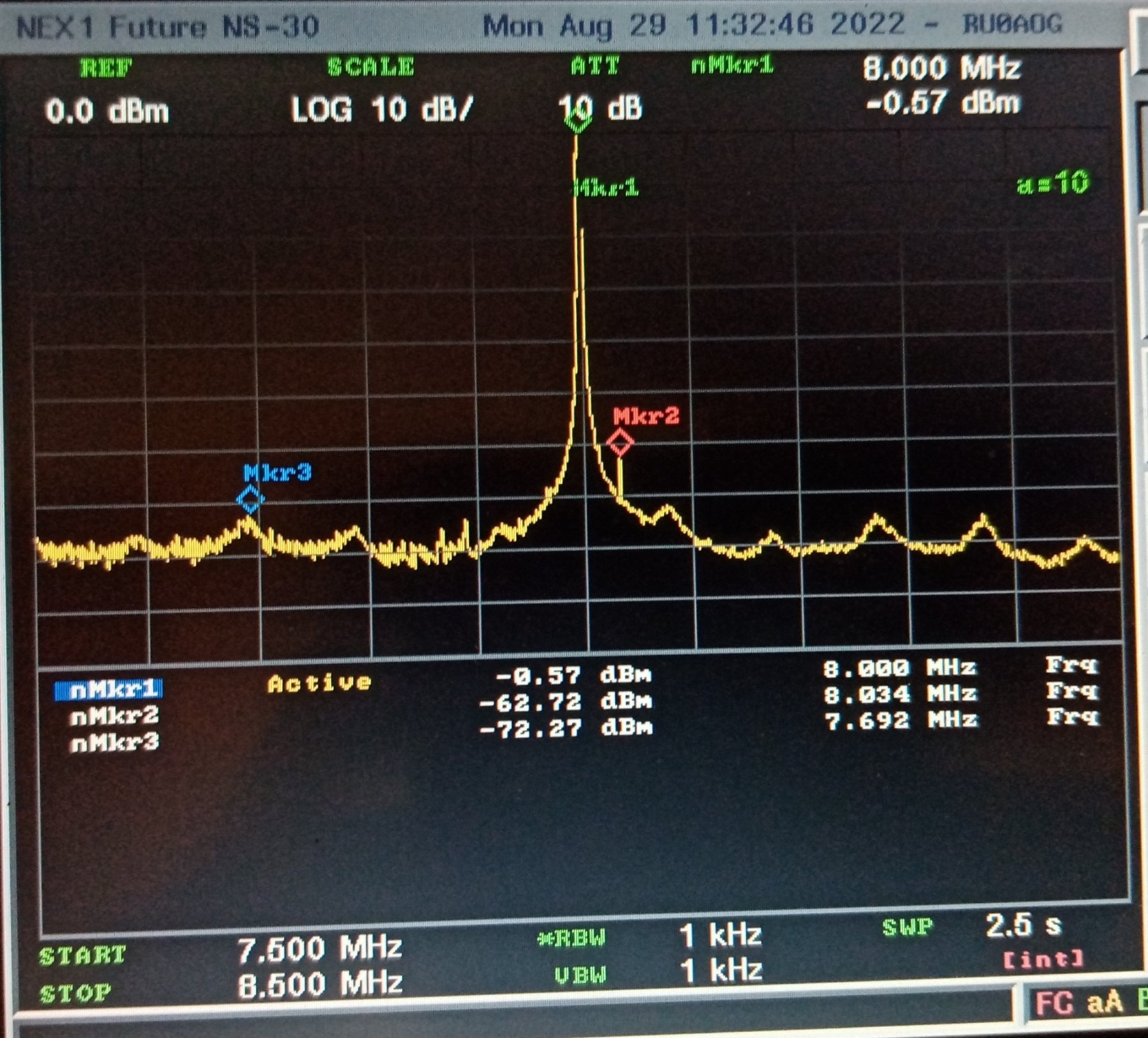

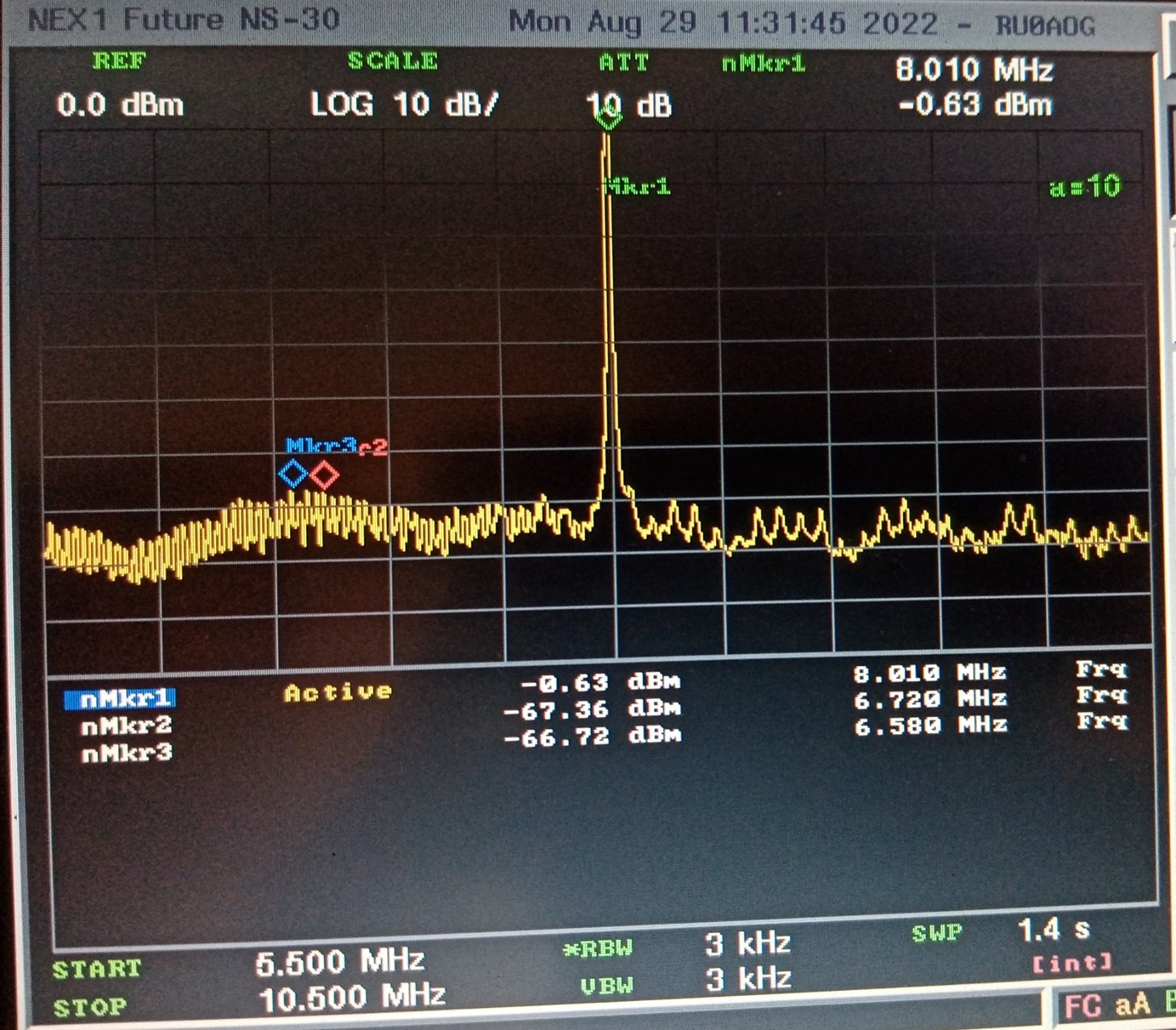

8 МГц

Та же картина. "Горб" шума лежит на частоте около 6,5 МГц.
Подозреваю, что это помеха от блока питания компьютера, или результат работы какой-нибудь карты, например видео, которая гадит в шину питания.

Тон начинает "просветляться"

Сдвинем немного частоту от целого значения

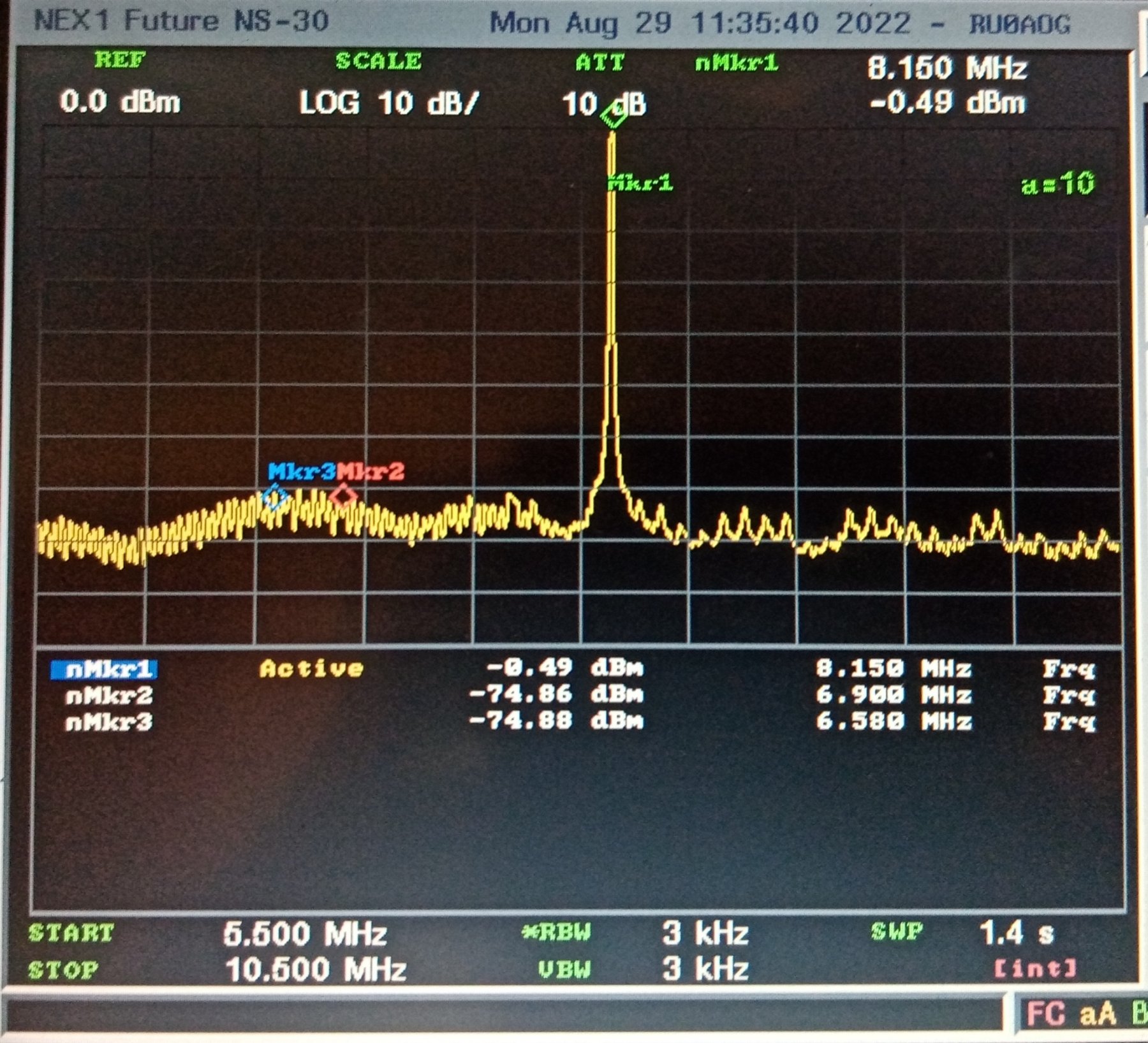

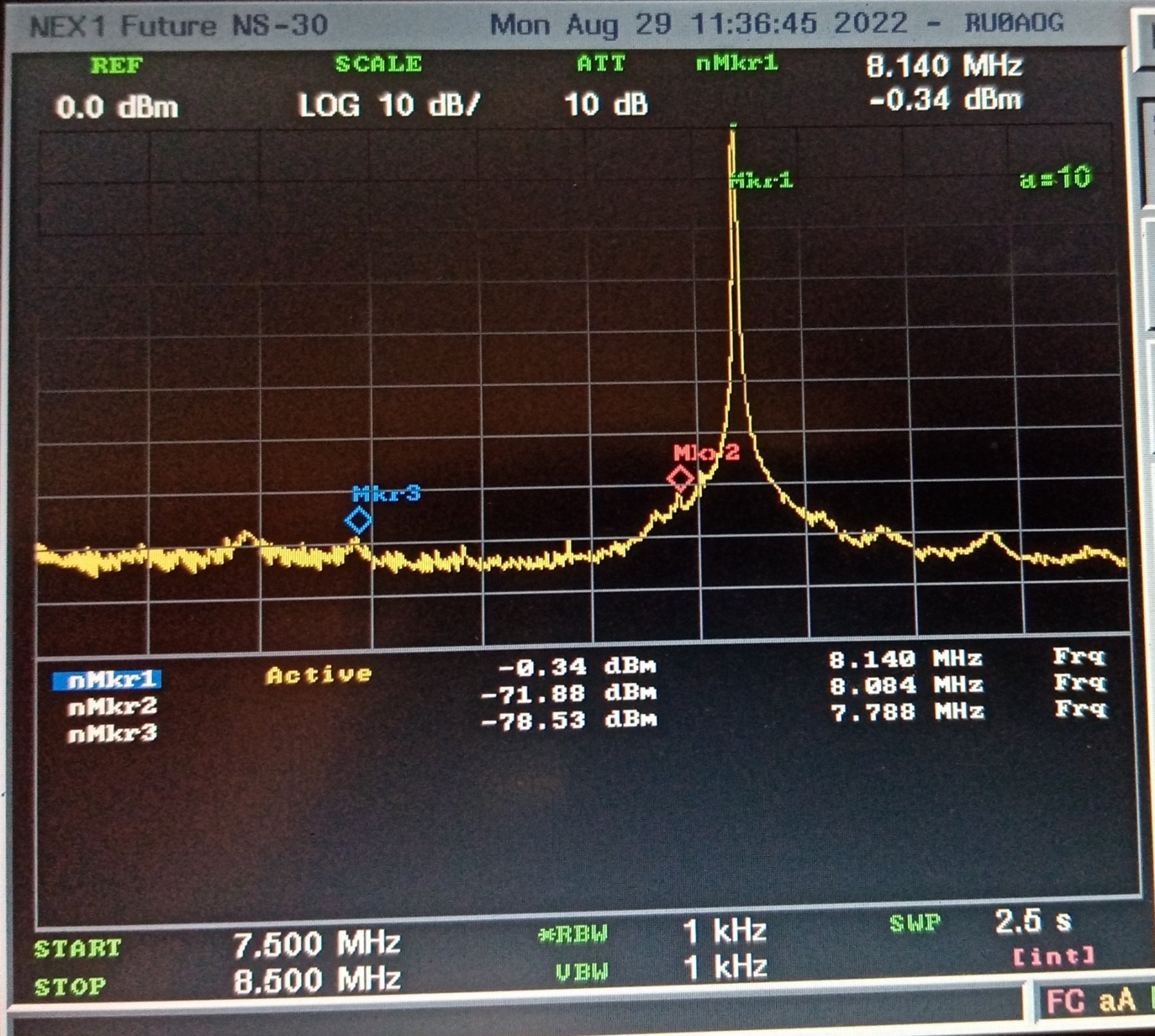

8,14 МГц
изменения незначительные

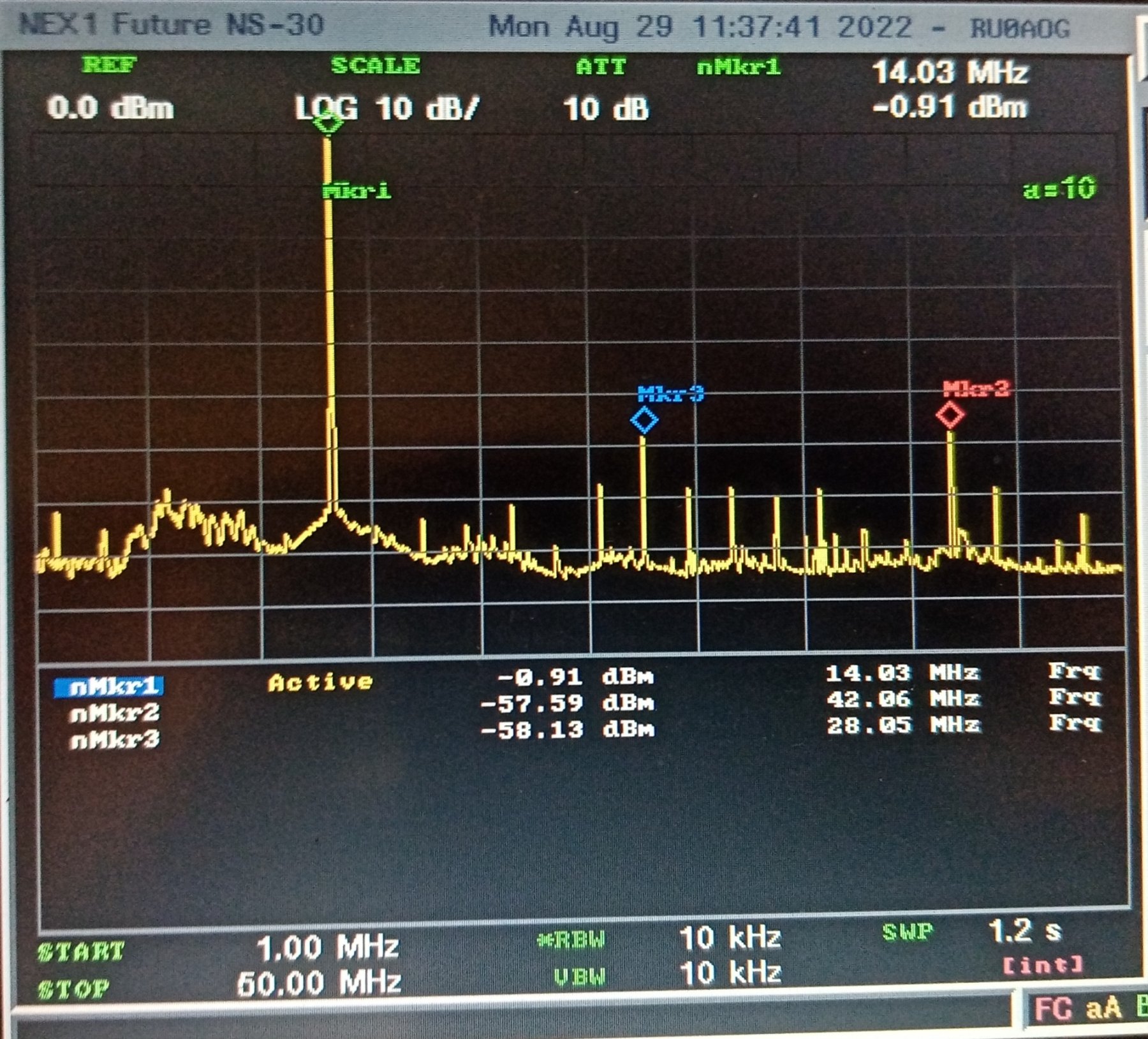

14 МГц

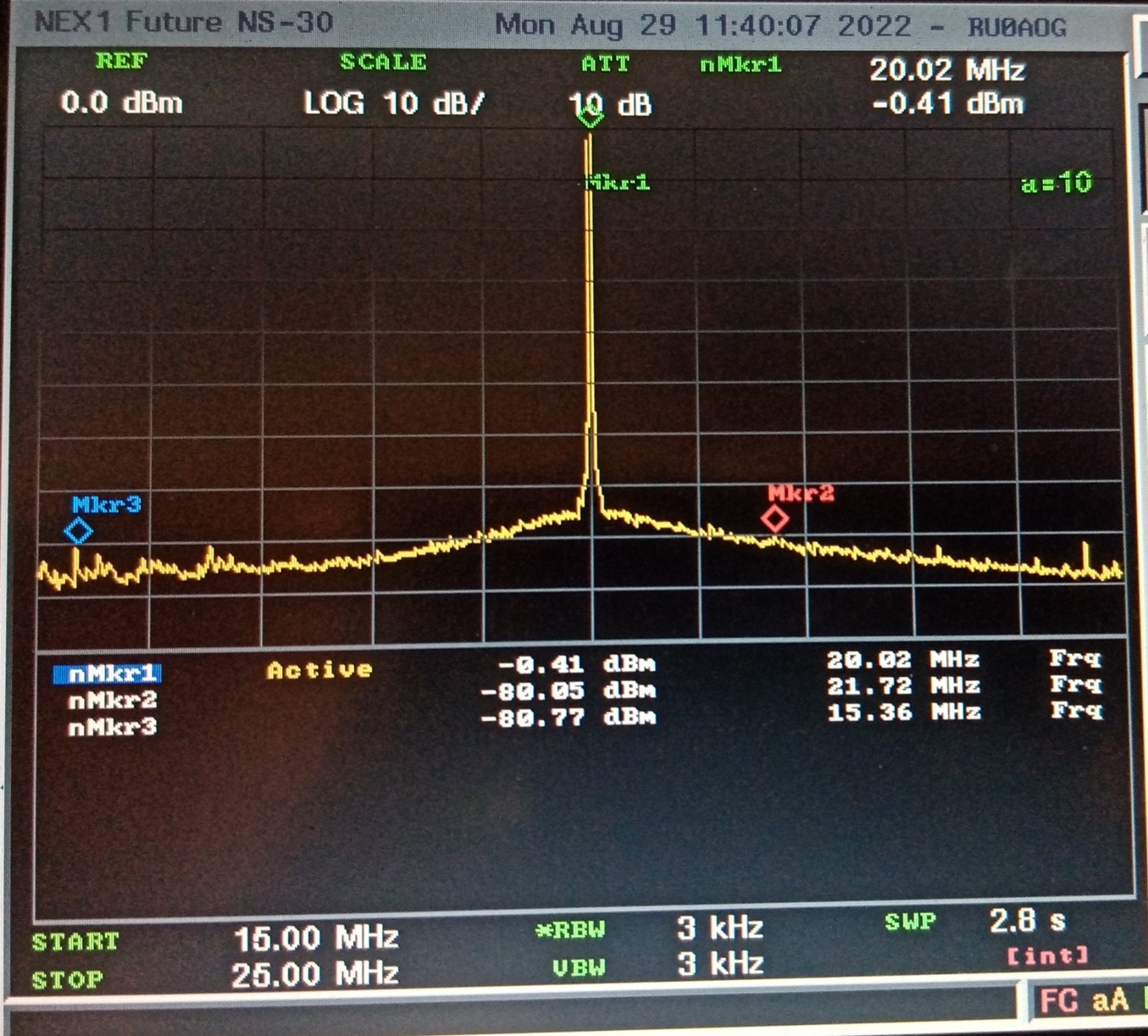

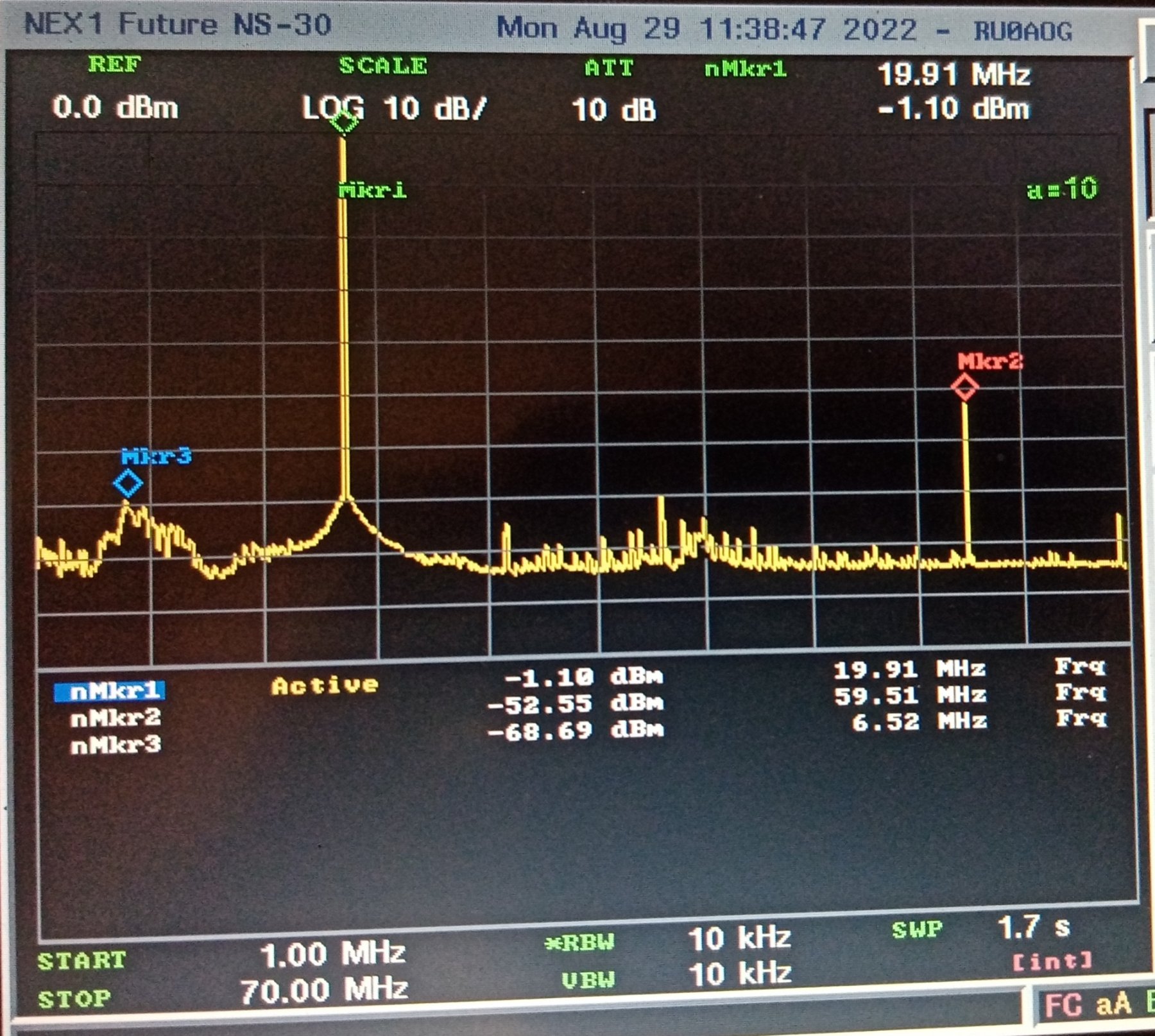

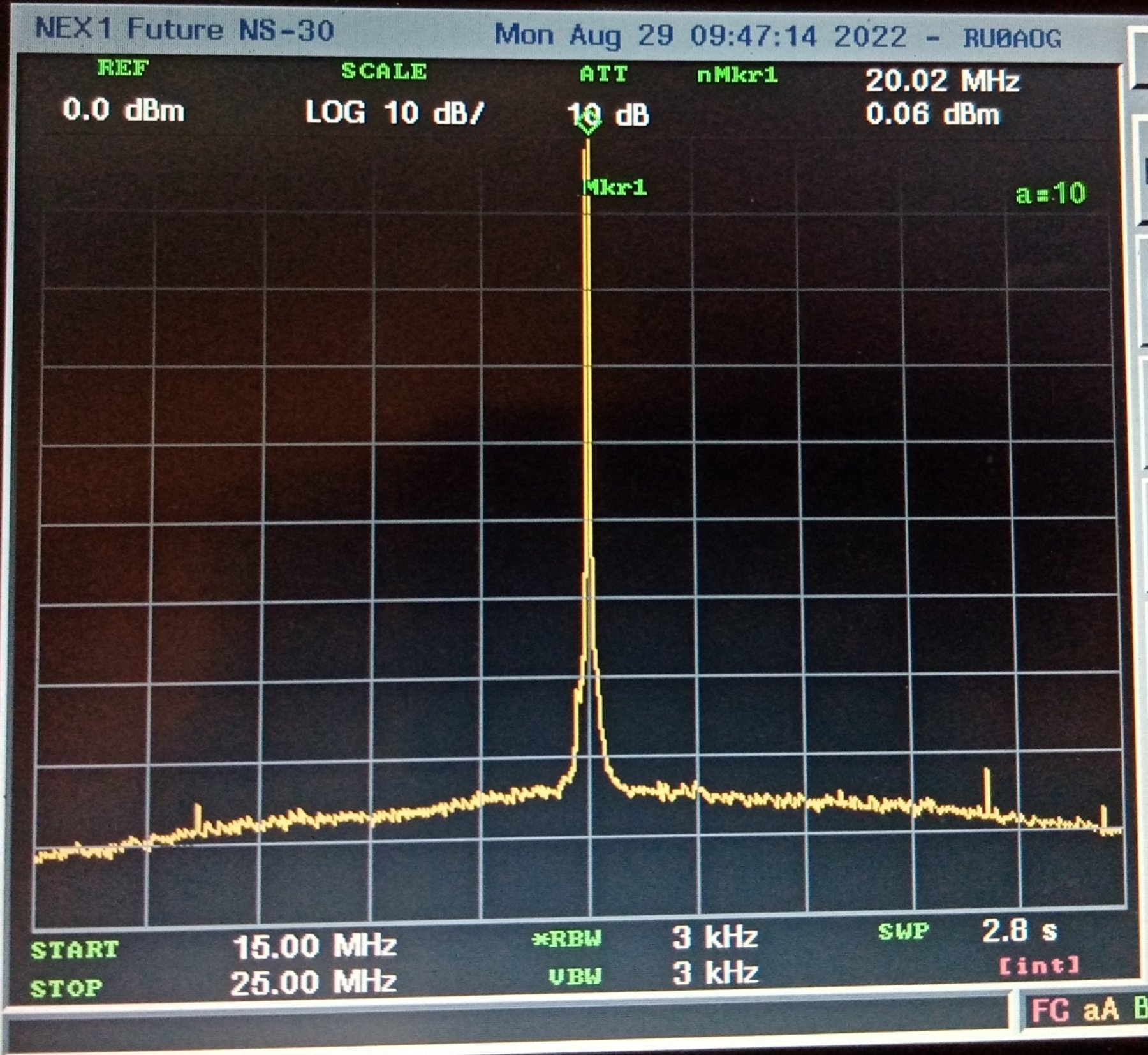

20 МГц

Вот это уже дело!

[ru0aog]

В описании сказано, что малая неравномерность АЧХ сохраняется до 50 МГц, а выше идёт завал.

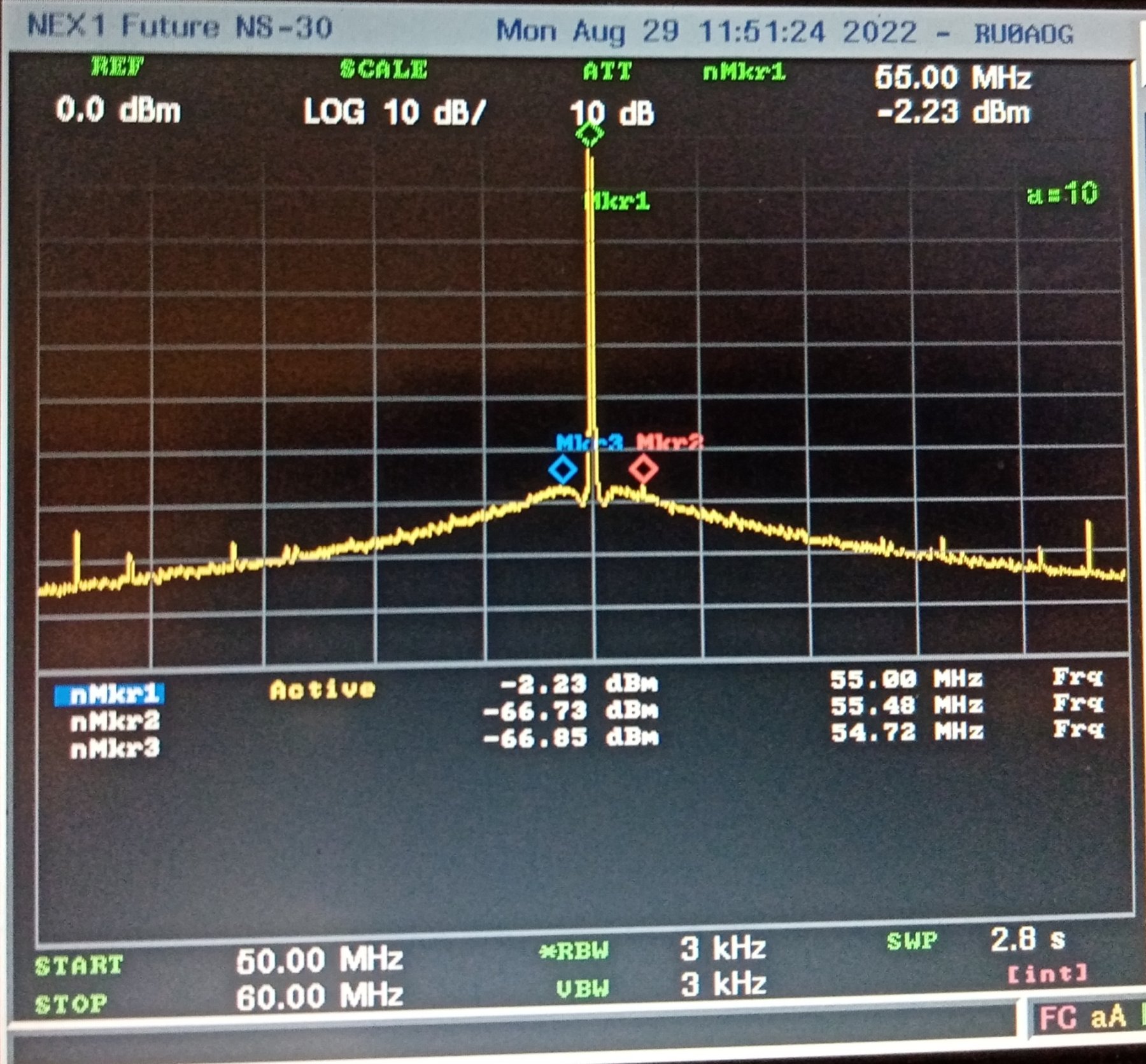

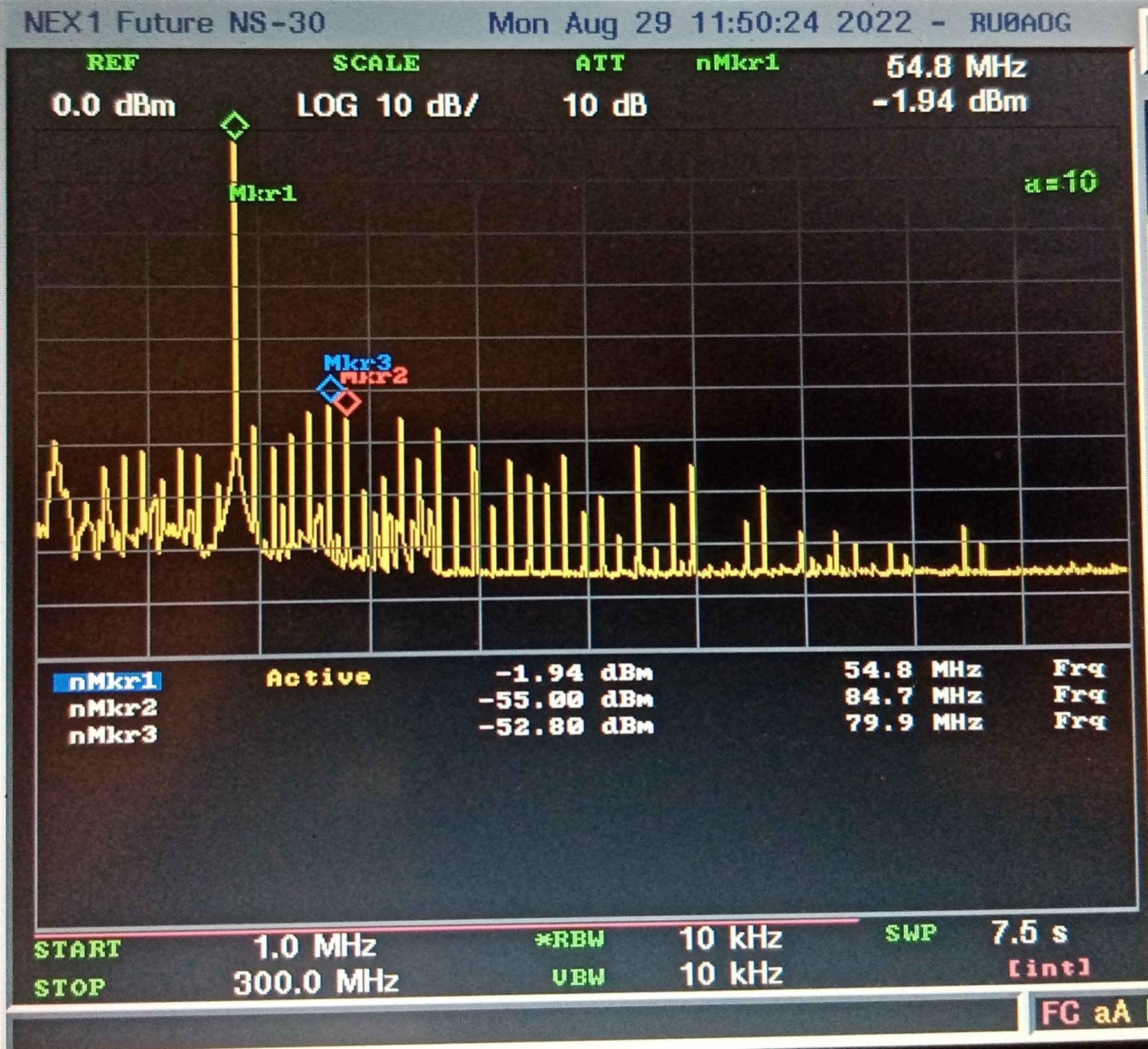

55 МГц
много спуров с шагом около 4,7 МГц - 52 dBc

вблизи шум на -66 dBc

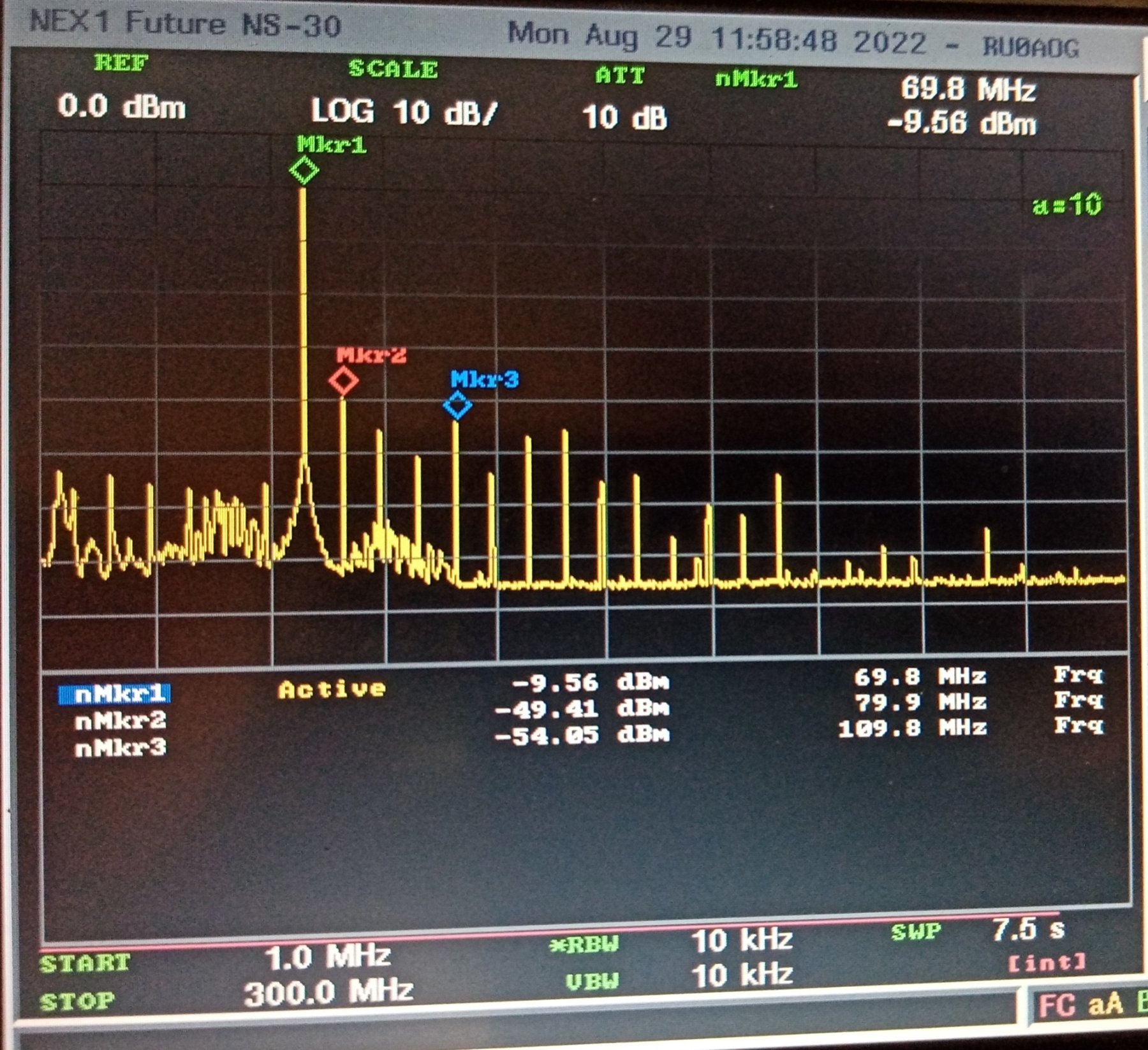

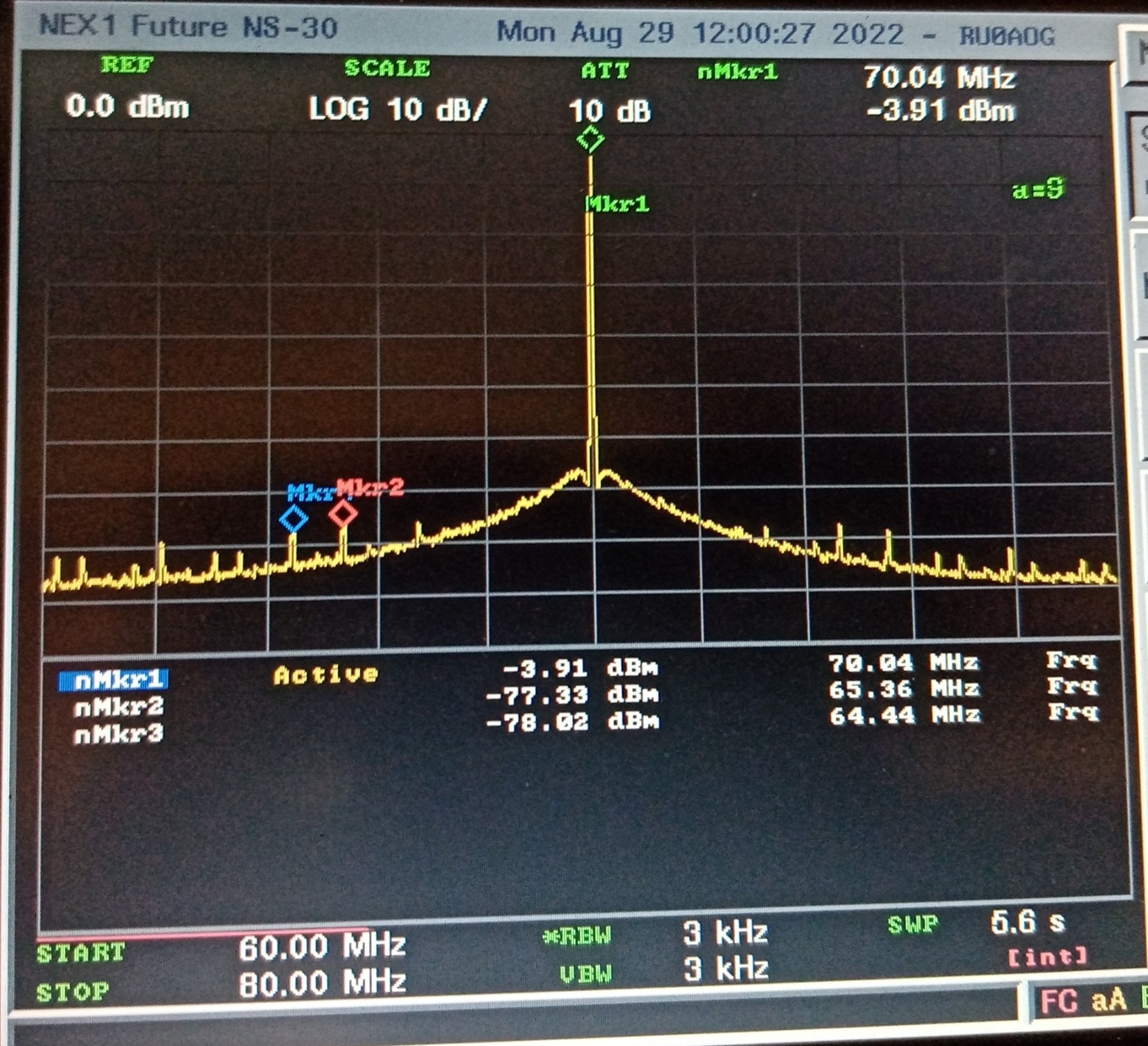

70 МГц

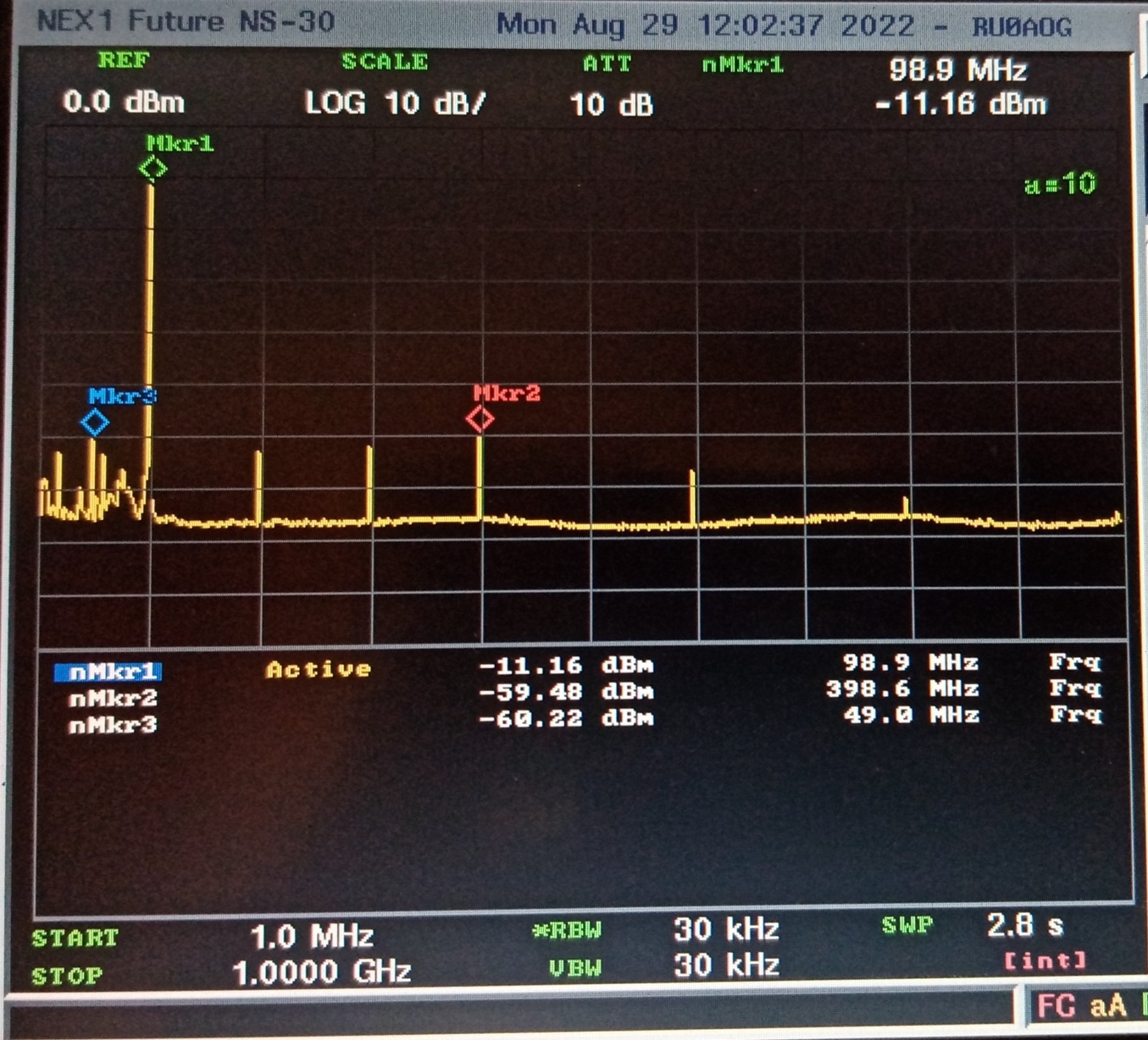

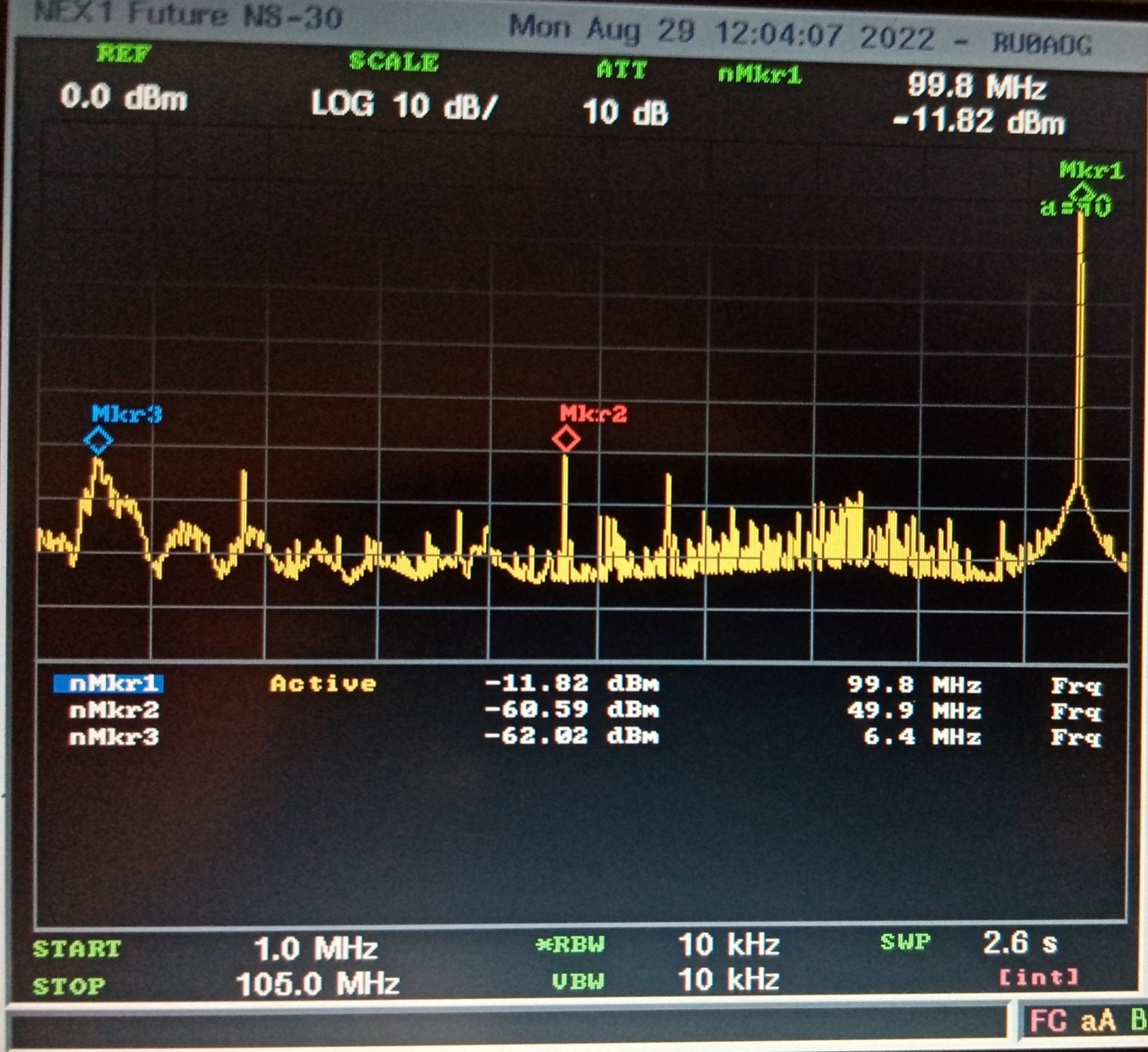

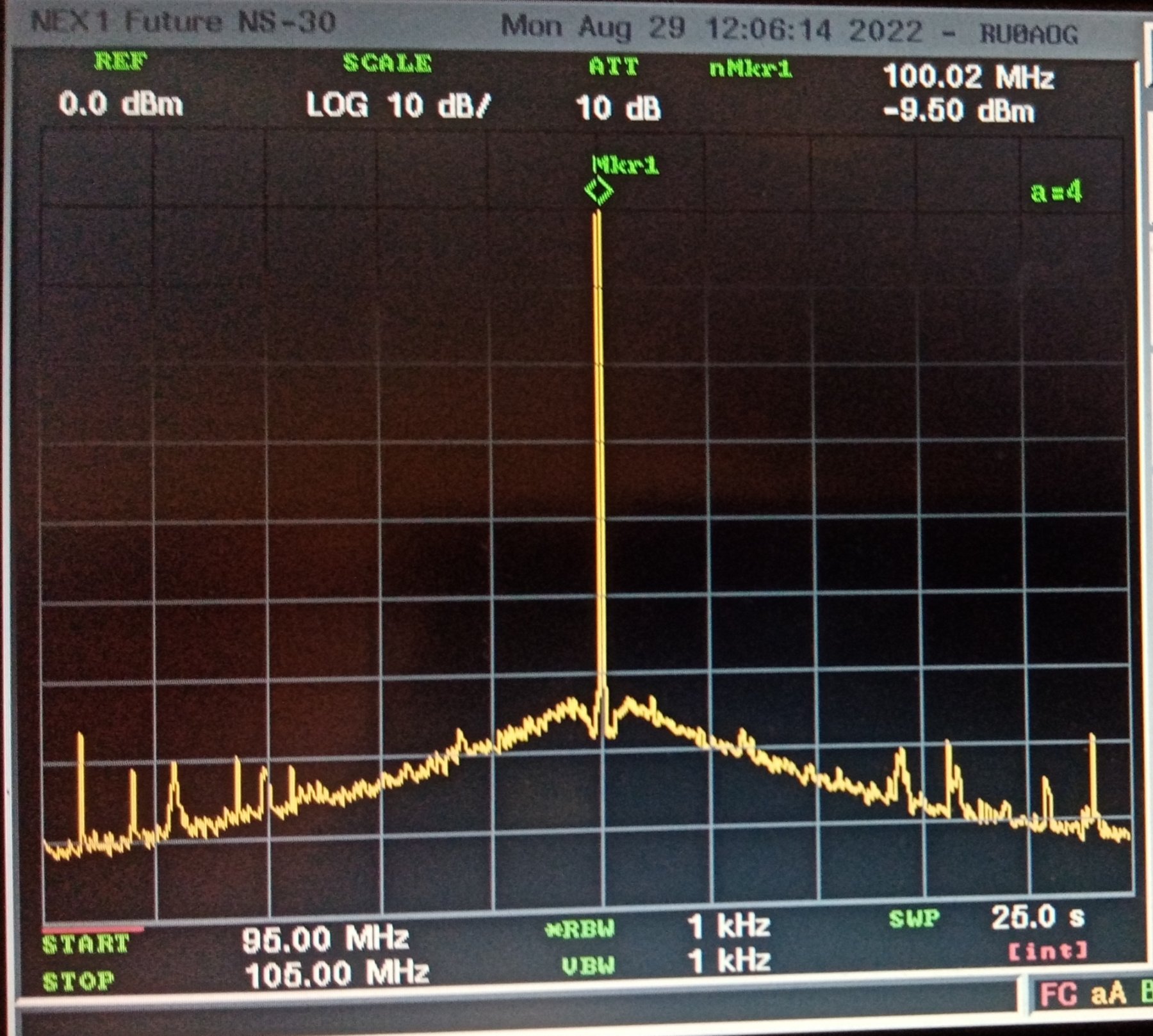

100 МГц
завал уровня около 10 дБ
гармоники и спуры -50 dBm

Довольно чистый сигнал.
Гармонические искажения (0dBm):
0....500 кГц -35 dBc,
0,5...2 МГц -47 dBc,
2....20 МГц -50 dBc,
20...55 МГц -50 dBc,
55...70 МГц -50 dBc,
70..100 МГц -50 dBc.
Спуры:
0.....2 МГц, не более -60 dBc,
2....20 МГц, не более -60 dBc,
20...55 МГц, не более -50 dBc,
55...70 МГц, не более -40 dBc,
70..100 МГц, не более -50 dBc.
