Отбор кварцев для расчета SSB фильтра в программе Dishal

[Криворукий]

ИМХО, может у Вас АЧХ получилось шире как раз от примененного ФНЧ? Не смотрели в эту сторону?

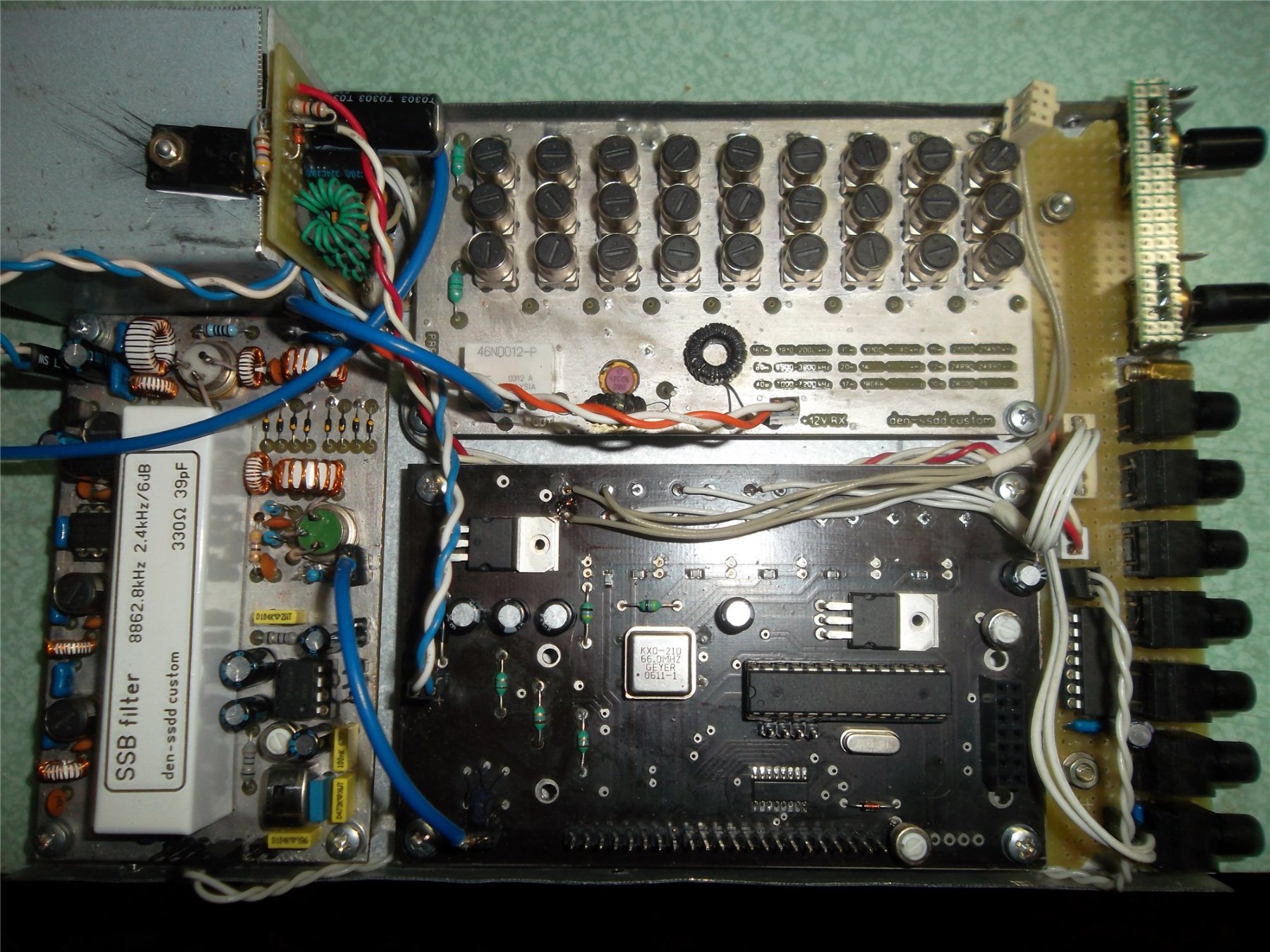

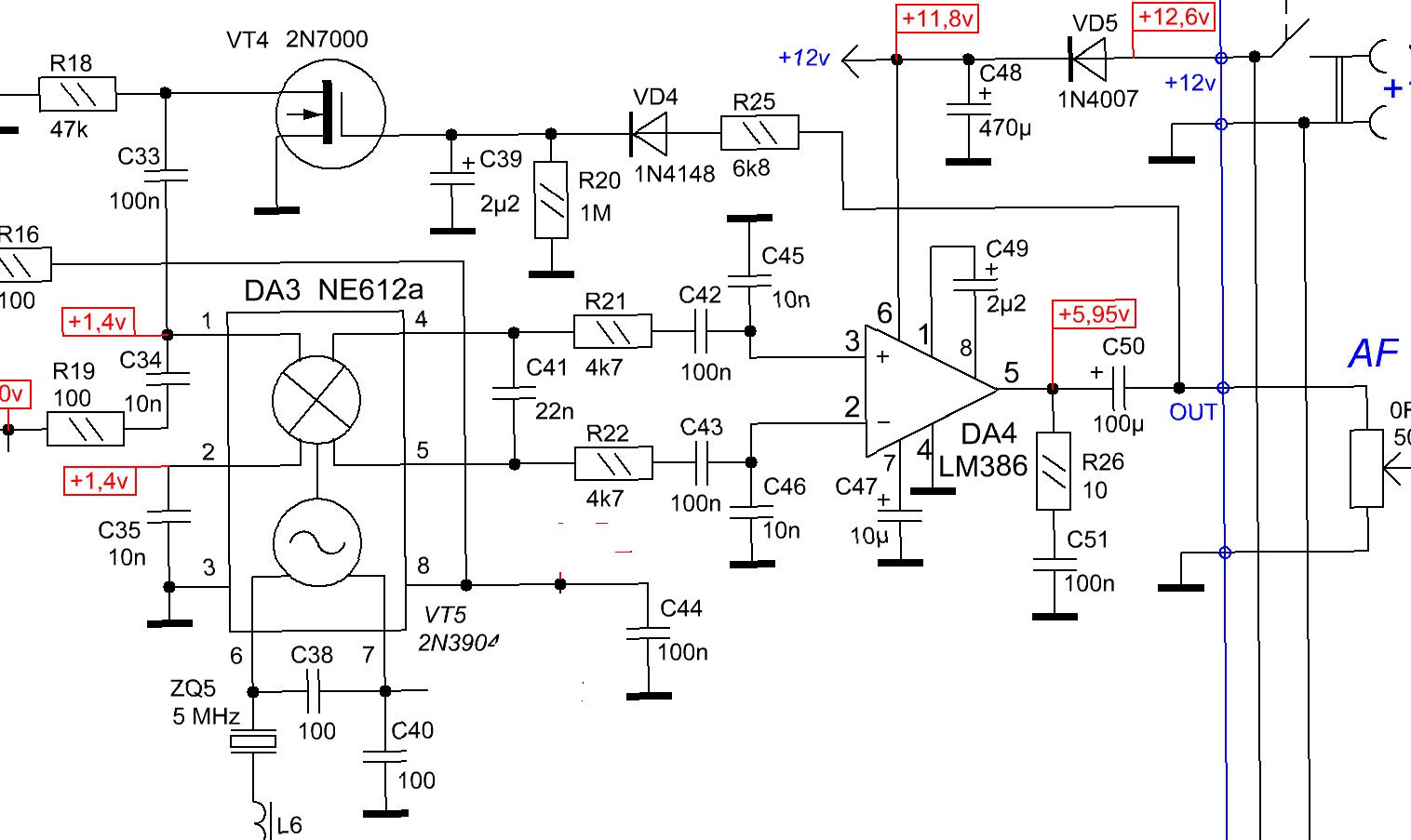

Я собирал что-то типа солянки из STEP-2 и JUNIOR. У меня c SA на LM вот такое включение:

Как пишет Сергей Эдуардович, парафазное снятие сигнала со смесителя примерно в 2 раза повышает его уровень и позволяет лучше
подавить побочные продукты преобразования.
Вот тот прицеп (как предположил R4YAE ) и есть эти побочные продукты.
После SA ФНЧ с частотой среза около 3 кГц. В общем всё это было видно через звуковую карту.
Глубже не смотрел

[Криворукий]

R0AEK, про подстроечный конденсатор C9.
Я его тоже сначала не предусмотрел, так же думал подберу и постоянный поставлю. Потом всё-таки запаял подстроечник smd.
Перепаял КФ, который получился из первых 10 лодочек с полосой 2,8 кГц.

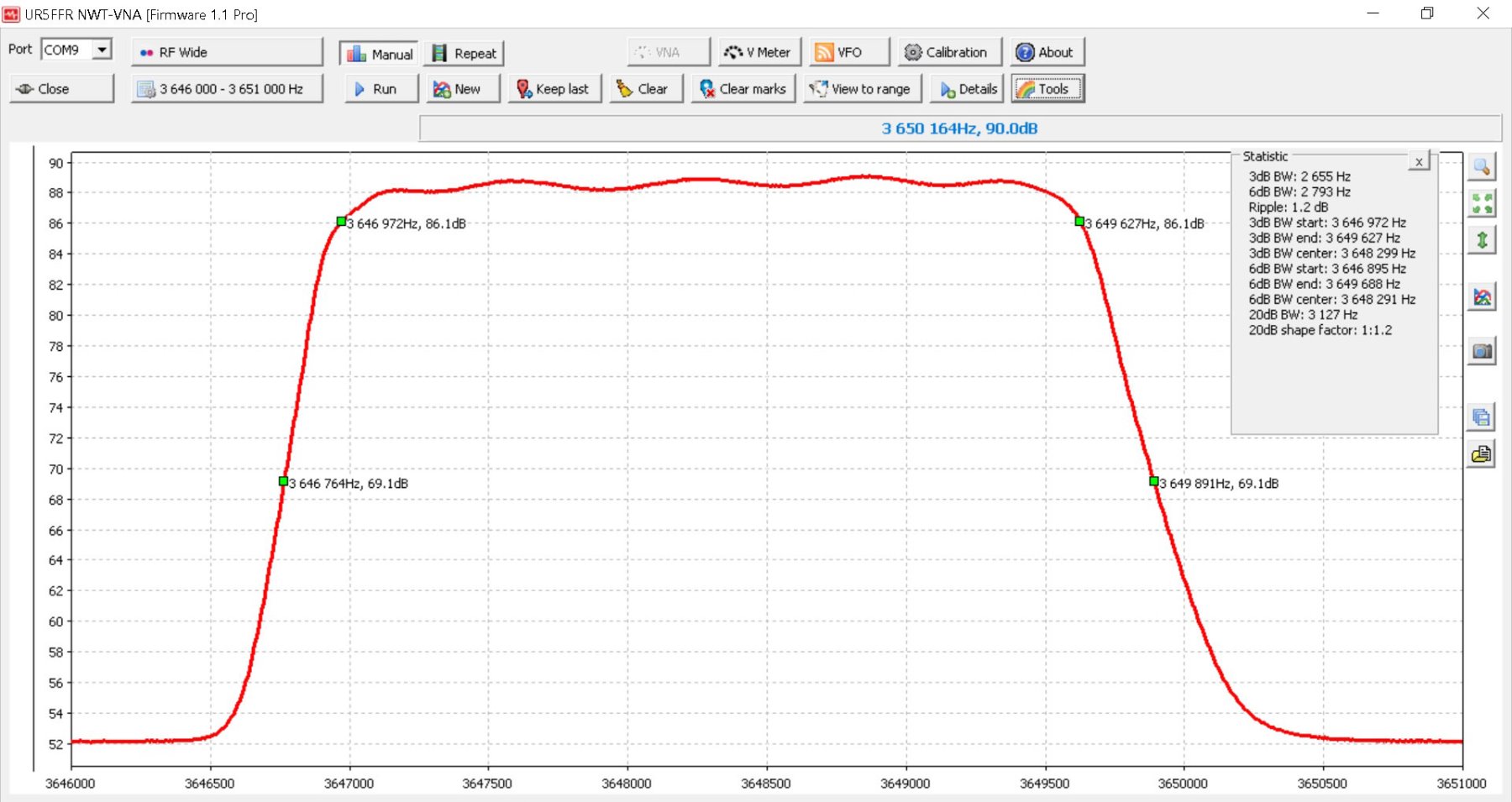

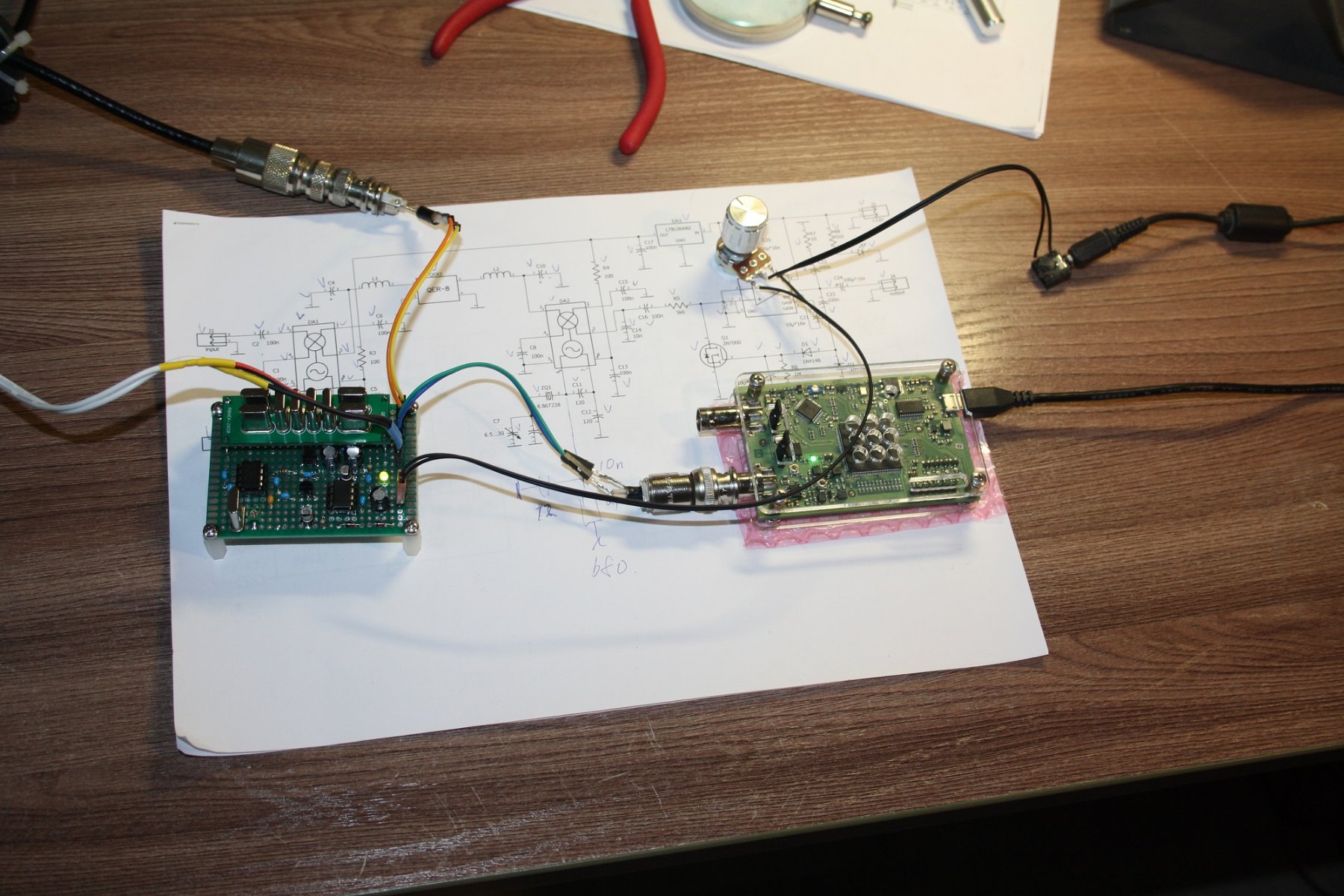

Посмотрел сквозную АЧХ с этим фильтром (выход с NWT на вход приёмника, а вход после упч)

Подстроил конденсатор:

[R9OFG]

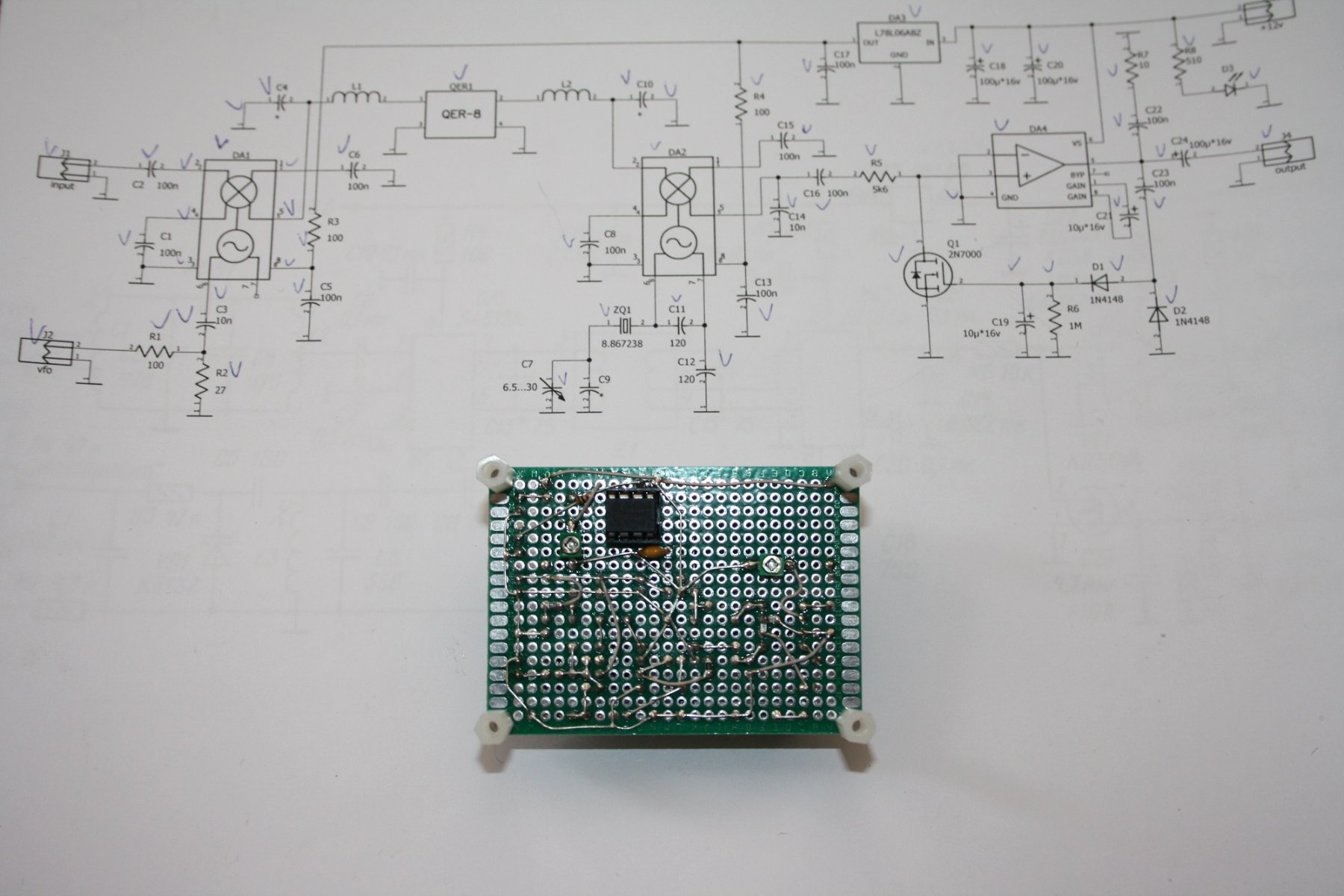

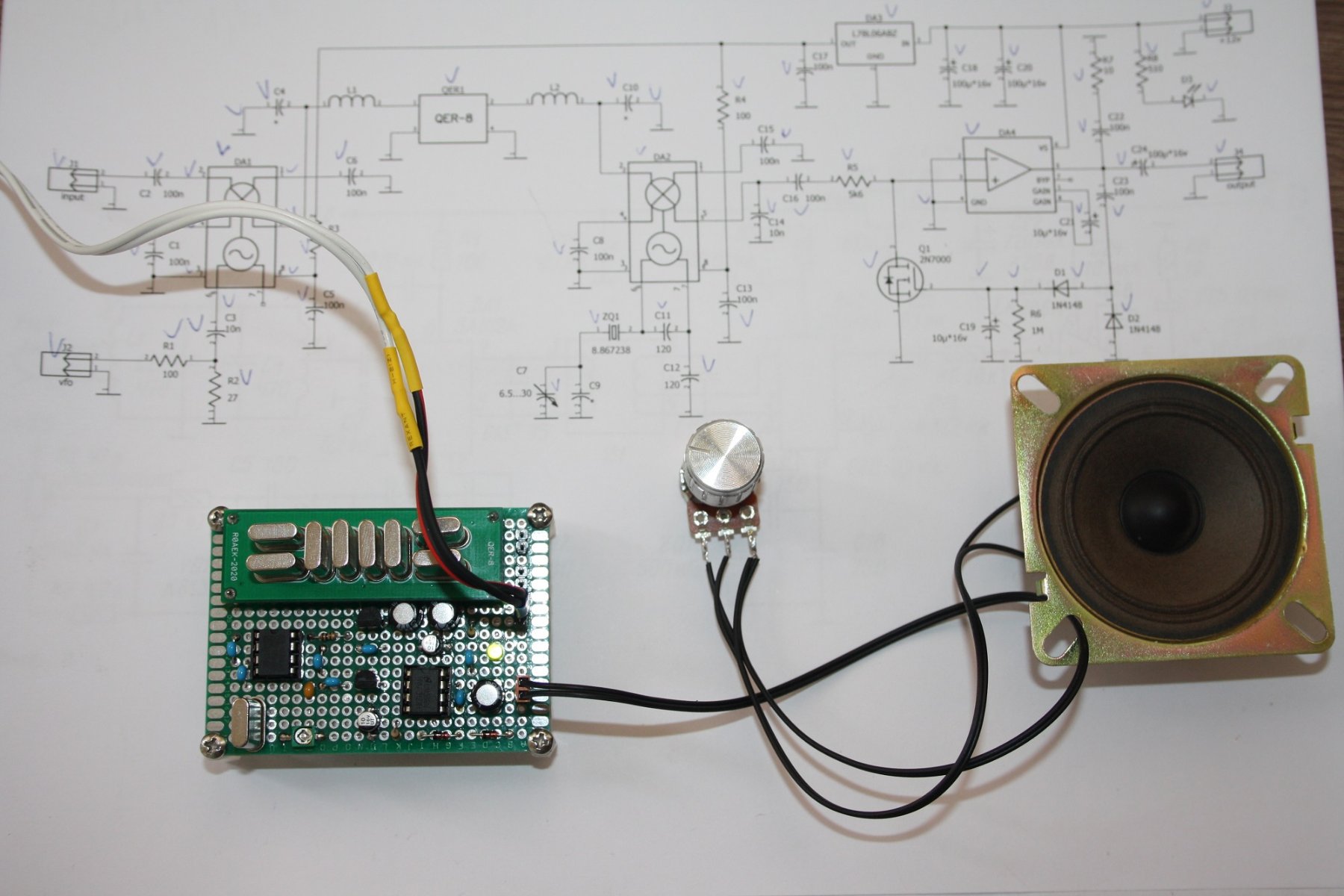

Удалось разместить приемник/стенд на макетке 5х7см, без ДПФ конечно

R0AEK, про подстроечный конденсатор C9.
Я его тоже сначала не предусмотрел, так же думал подберу и постоянный поставлю. Потом всё-таки запаял подстроечник smd.

на макетке я поставил два, на вх и выход КФ, посмотрим....

Осталось индуктивности для согласования КФ намотать, есть у меня амидоновские колечки T37-6.

В качестве ГПД буду использовать генератор осы. Пока нет синтезатора под рукой, свой доделывать лень, а Ёжик S2 пока в дороге.

[Криворукий]

R0AEK, компактно на макетке получилось. Считай готовый приёмник.

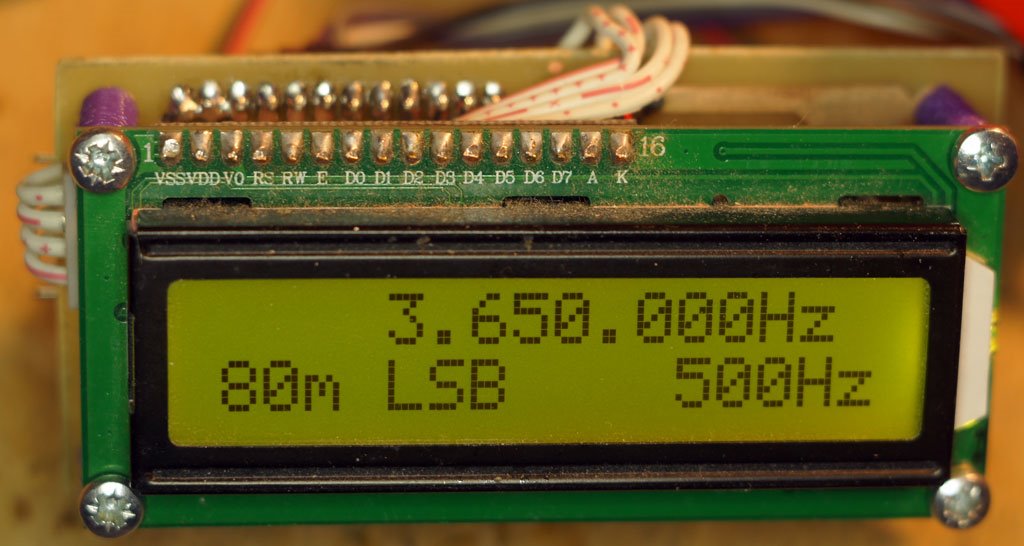

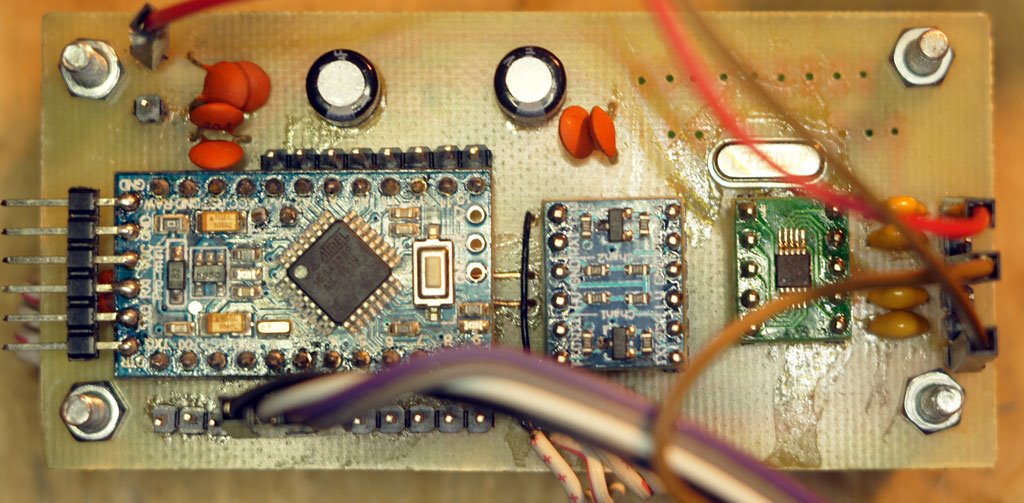

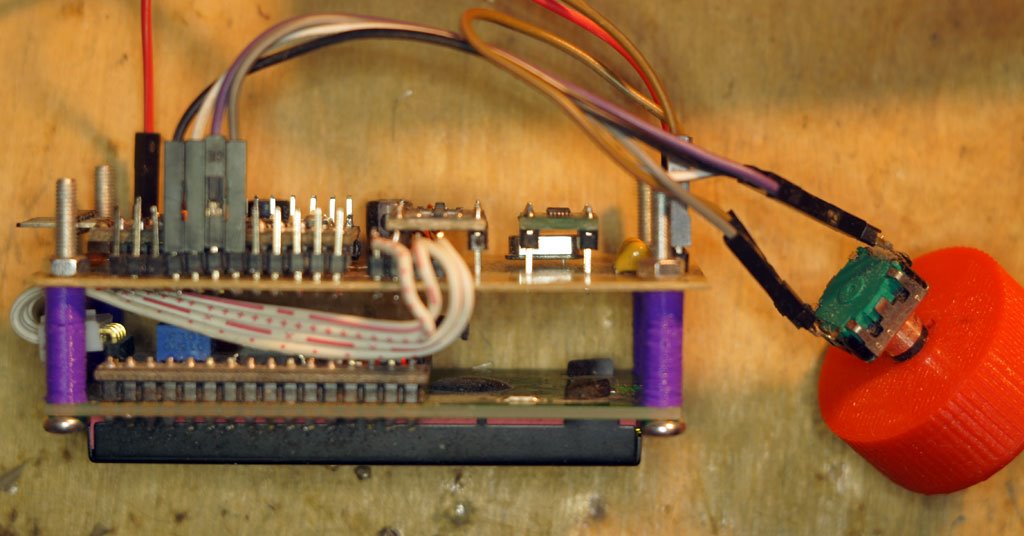

Я синтезатор сделал из китайских модулей. За основу взял схему и программу от UR5YFV.
Переделал дисплей на I2C ну и ещё кое-что по мелочи, такой у меня простой рабочий вариант.

[R9OFG]

Считай готовый приёмник.

Даже принимает, с опорным резонатором беда, нет подходящего на частоту нижнего ската ачх КФ, придется попробовать удлиняющей катушкой опустить, если получится на 2,5...3 кГц.

Про синтез, спасибо, тоже смотрел в эту сторону для экспериментов, даже вроде все компоненты есть, надо будет собрать!

[R9OFG]

с опорным резонатором беда, нет подходящего на частоту нижнего ската ачх КФ, придется попробовать удлиняющей катушкой опустить, если получится на 2,5...3 кГц.

Коллеги, а есть ли методика расчета удлиняющей катушки?!

[R9OFG]

Нашел косяк, я параллельную емкость между резонатором и землей впаял , исправился и теперь почти попал опорником на нижний скат КФ, QER поставил тот который получился на 2,88 кГц

Выход с LM386 завел на микрофонный вход аудиокарты ПК, без ДПФ, в качестве ГПД генератор с OSA103 mini, антенна CW40100 от Радиала

На видео сороковка

phpBB [video]

Теперь буду соображать как на ПК посмотреть сквозную АЧХ и подстроить КФ.

[R9OFG]

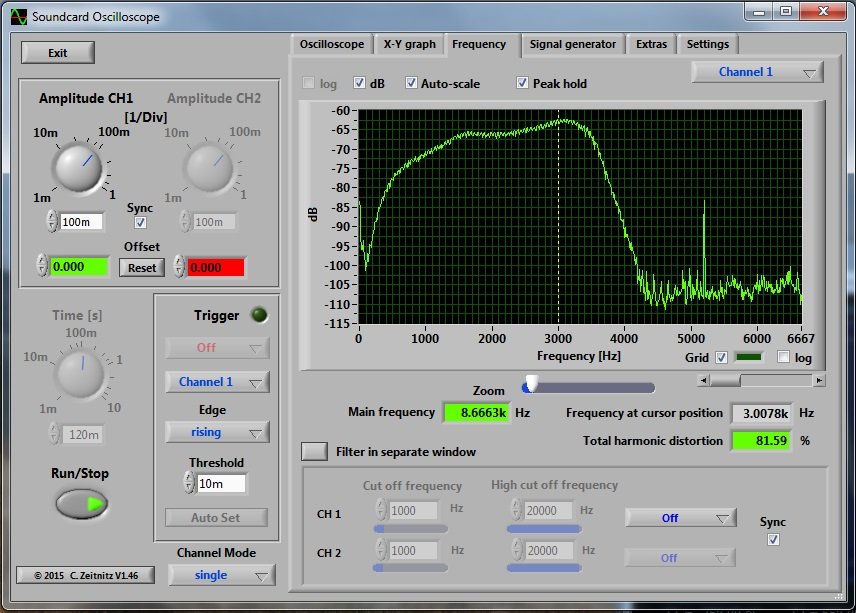

Вроде получилось снять на ПК сквозную АЧХ.

Замечу, что имея осу можно так не заморачиваться, а осой все замерить, но так как в данном варианте генератор осы используется в качестве ГПД, вот и решил поэкспериментировать

надо еще с согласованием КФ поиграться....

Криворукий, в моем варианте тоже "прицеп" есть!

[R4YAE]

R0AEK, Если есть другой ВЧ генератор, можно проверить, как говорится, в боевых условиях реальную полосу пропускания ВЧ-НЧ тракта без учёта "прицепа", а именно: настроиться приёмником на частоту несущей генератора (нулевые биения), далее перестраивать приёмник вверх (или вниз, в зависимости от принимаемой полосы) с шагом в 100 Гц. На частотах выше 300 Гц сигнал уже должен быть слышен, а выше 2,5-3кГц (полоса пропускания КФ) должен резко затухнуть.

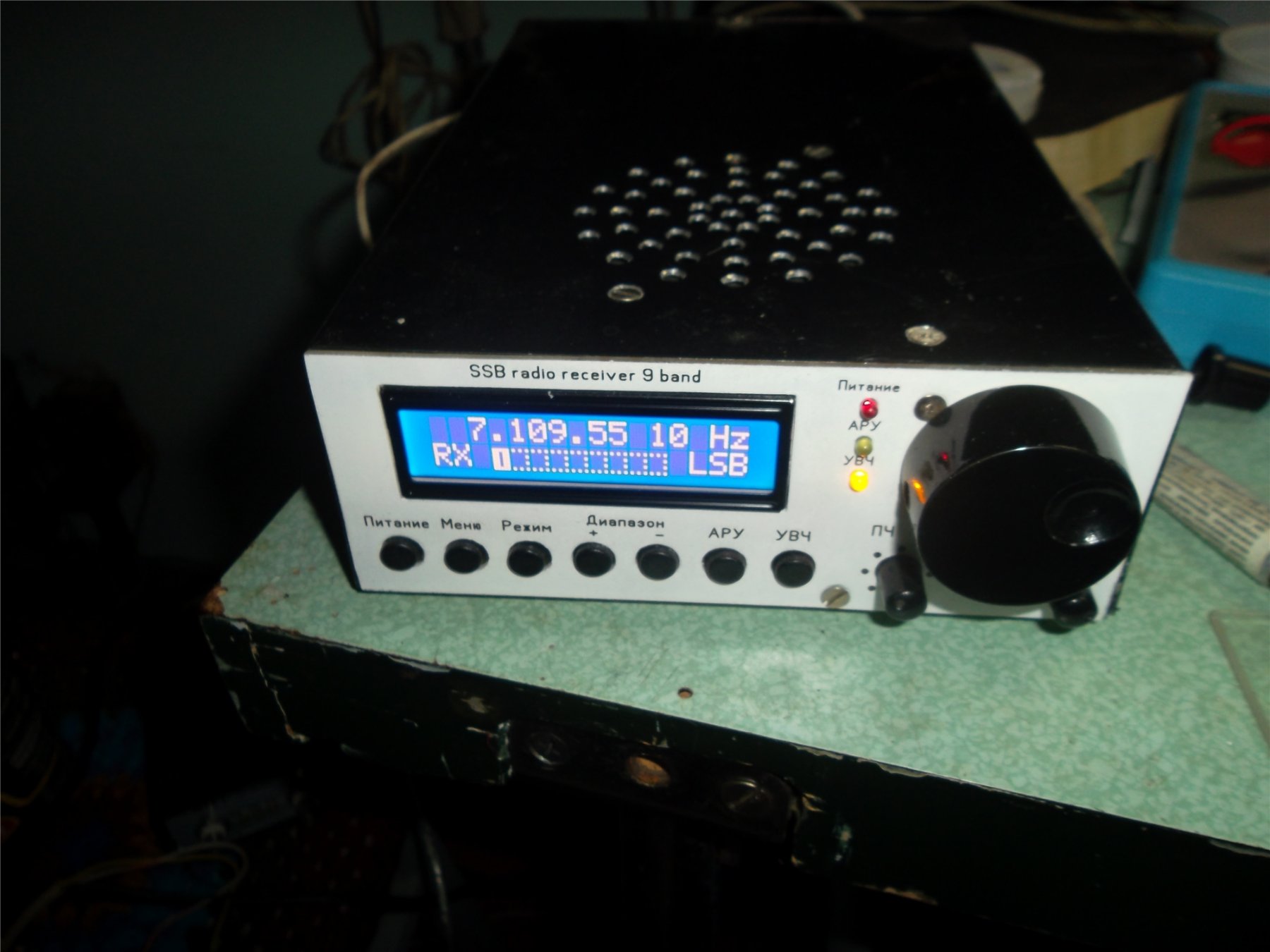

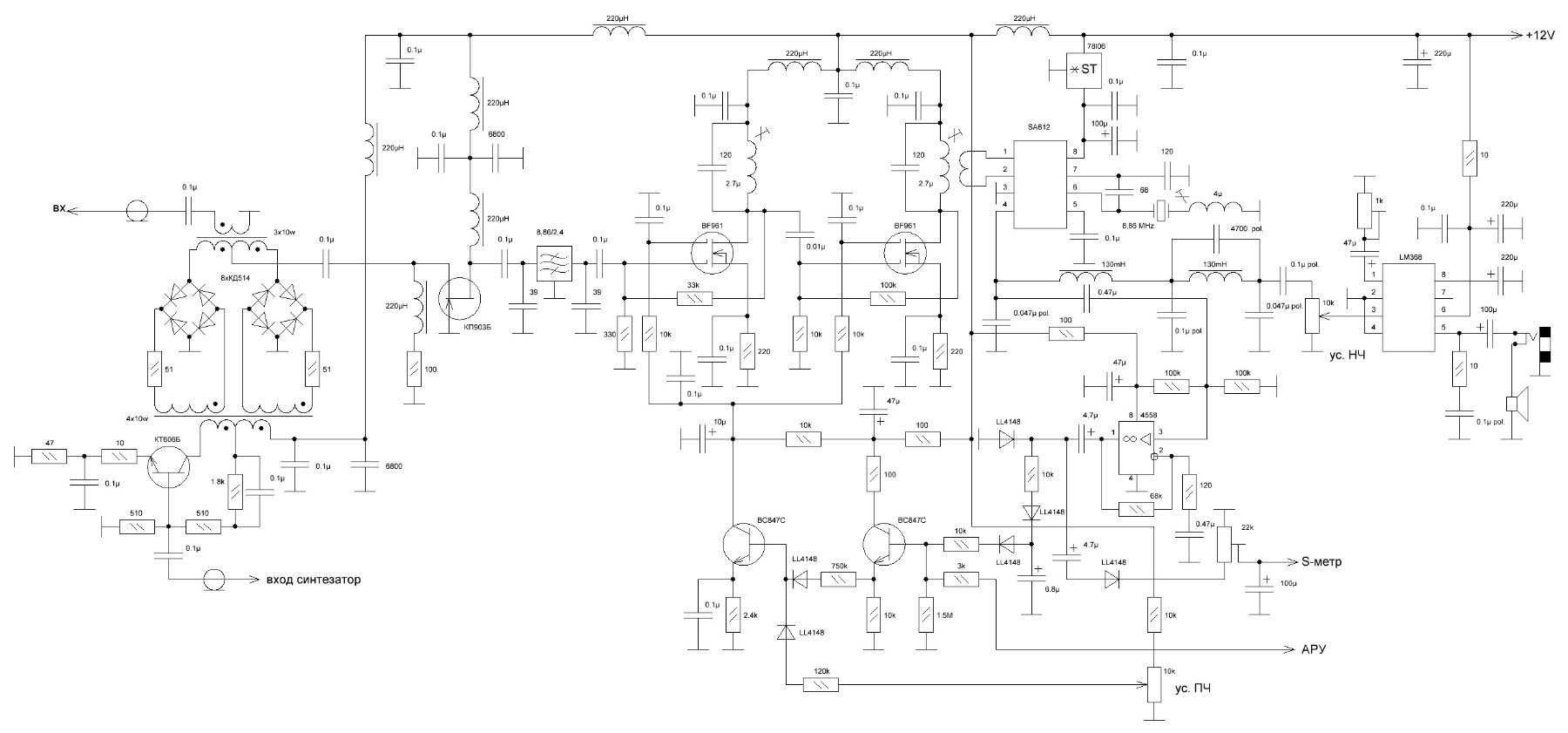

Раз приёмник ещё на стадии макета, то можно попробовать после второго смесителя и перед входом УНЧ поставить фильтр низких частот с частотой среза 2,4-2,7кГц. Довольно частая практика для обрезания "хвостов" и "прицепов" после основного фильтра. Я так делал в своём 9-и диапазонном приёмнике, где в качестве второго смесителя как раз применялась SA612. ФНЧ на магнитной головке.
Сквозную АЧХ не измерял, но в работе аппарата не замечал слишком широкой полосы приёма. Фильтр 8 кристаллов с полосой 2,4кГц.

[R9OFG]

R4YAE, приветствую!

Если есть другой ВЧ генератор, можно проверить, как говорится, в боевых условиях реальную полосу пропускания ВЧ-НЧ тракта без учёта "прицепа", а именно: настроиться приёмником на частоту несущей генератора (нулевые биения), далее перестраивать приёмник вверх (или вниз, в зависимости от принимаемой полосы) с шагом в 100 Гц.

я чуть по другому сделал, выставил на рядом стоящем трансивере менее 1 ватта и в digi, в момент передачи, перестраивал частоту на +/- 5 кГц трансивера относительно той на которой приемник настроен.

Раз приёмник ещё на стадии макета, то можно попробовать после второго смесителя и перед входом УНЧ поставить фильтр низких частот с частотой среза 2,4-2,7кГц.

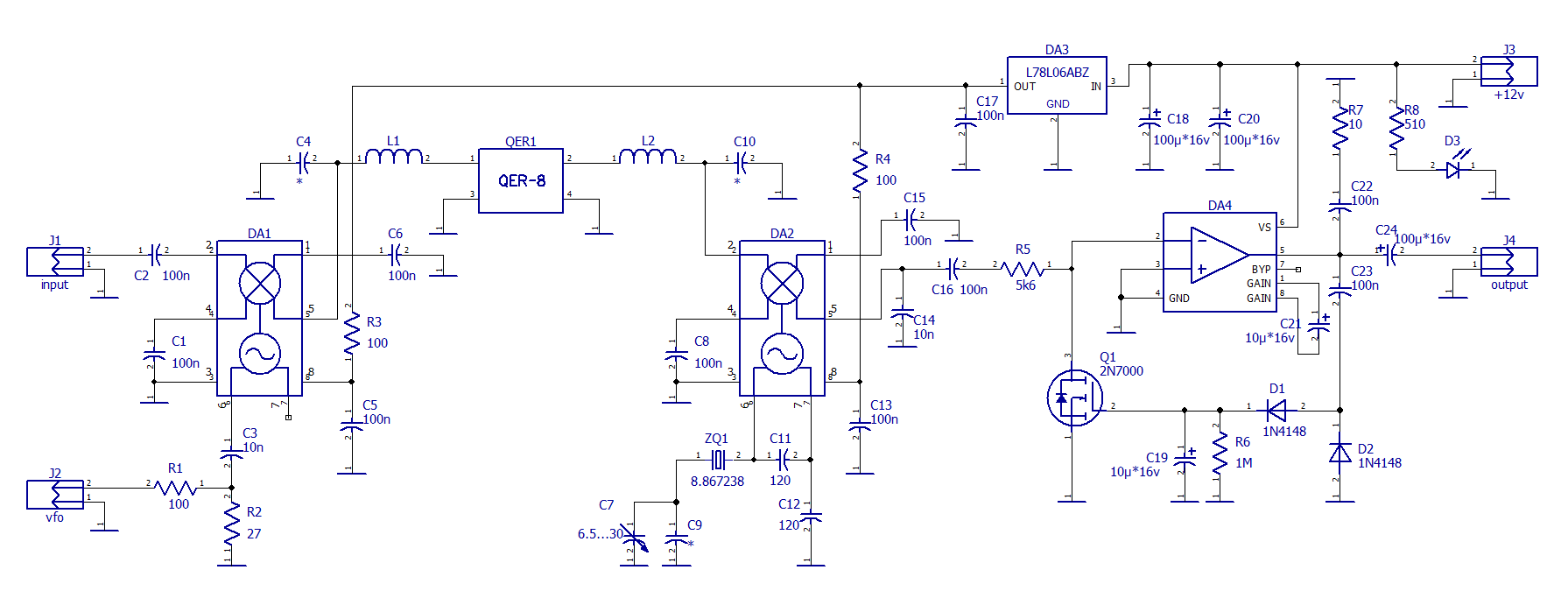

Он там как бы есть но простейший,

на элементах C14, R5. Понятно, что толку от него не много. Но спасибо за совет!

А так появляются мысли на базе этого сделать обзорный КВ приемник в шек, тем более, что при наличии рядом ПК, можно постараться и панораму смотреть.

P.S. Выздоравливайте!
