Отбор кварцев для расчета SSB фильтра в программе Dishal

R9OFG · Сообщение **R9OFG** » 27 мар 2020, 16:25

Криворукий писал(а): ↑
27 мар 2020, 16:09
Да, только через конденсатор на 10нФ.

Это понятно что через емкость... но не вижу....

R2AJI · Сообщение **R2AJI** » 27 мар 2020, 16:56

Значит срыв генерации от вносимой щупом емкости

Криворукий

Подключил щуп через ёмкость около 30нФ (первое что попалось на рабочем столе) на 6 ногу NE602.

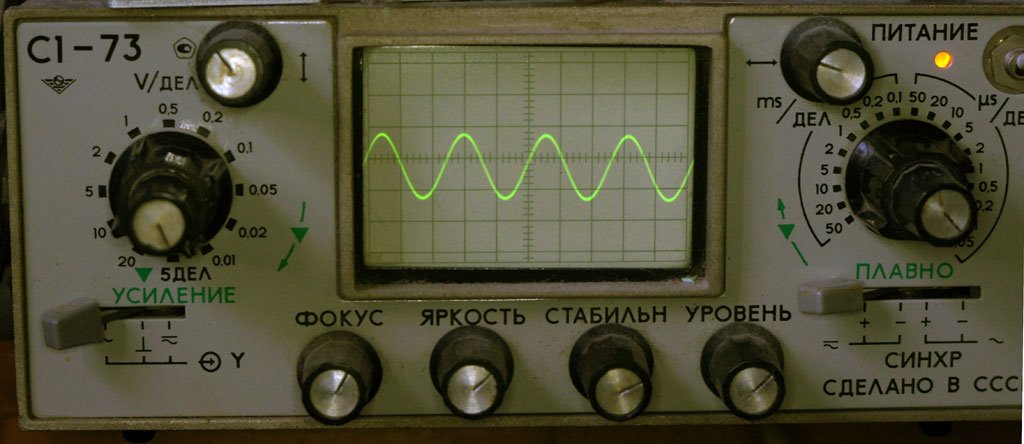

Осциллограф правда по паспорту до 5 МГц, но показывает хороший синус.

Опору я на слух крутил, ничего не измерял.

R9OFG · Сообщение **R9OFG** » 27 мар 2020, 19:12

R2AJI писал(а): ↑
27 мар 2020, 16:56
Значит срыв генерации от вносимой щупом емкости

Точно, вот я балбес! Спасибо парни все теперь вижу!

R4YAE · Сообщение **R4YAE** » 27 мар 2020, 19:22

R0AEK писал(а): ↑
27 мар 2020, 19:12
Спасибо парни все теперь вижу!

Тут три варианта:
- использовать конденсатор маленькой ёмкость в несколько пикофарад. Если у осциллографа высокоомный вход, маленькая ёмкость не станет для него проблемой;
- последовательно с разделительным конденсатором припаять ещё и резистор в несколько килоом;
- использовать высокоомный щуп (самое верное решение).

R9OFG · Сообщение **R9OFG** » 01 апр 2020, 00:19

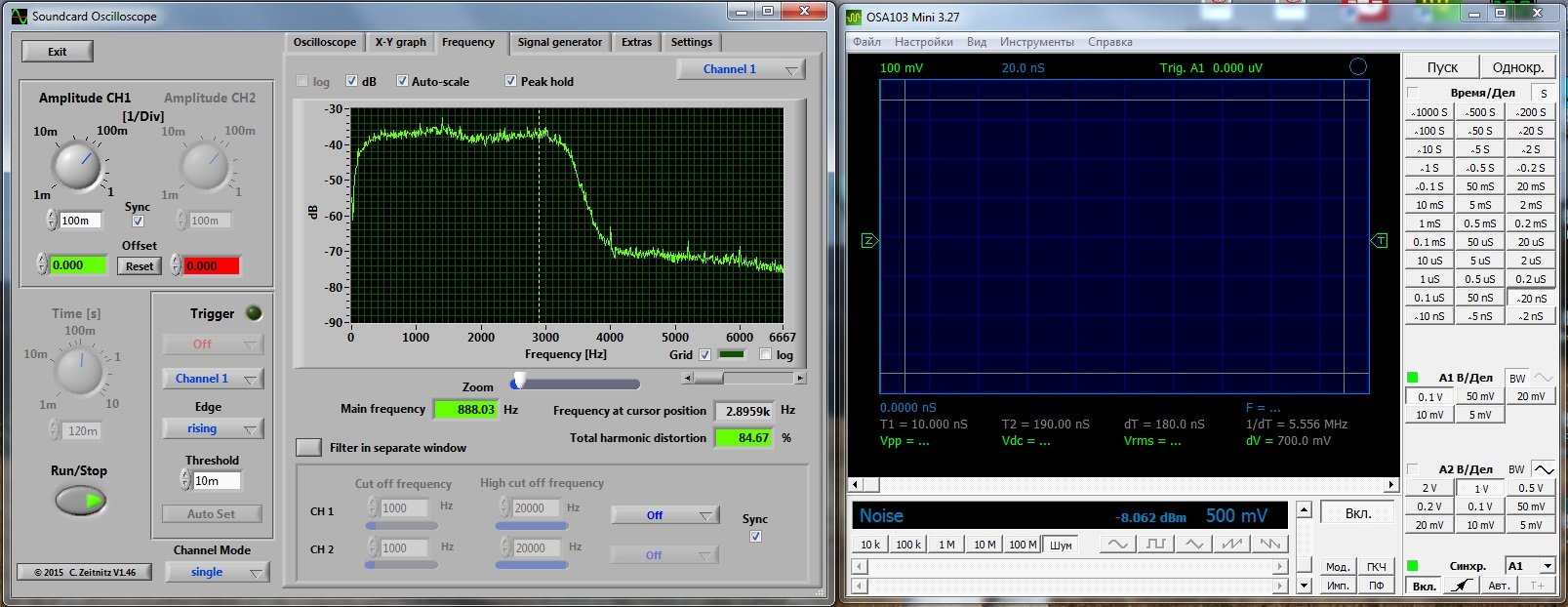

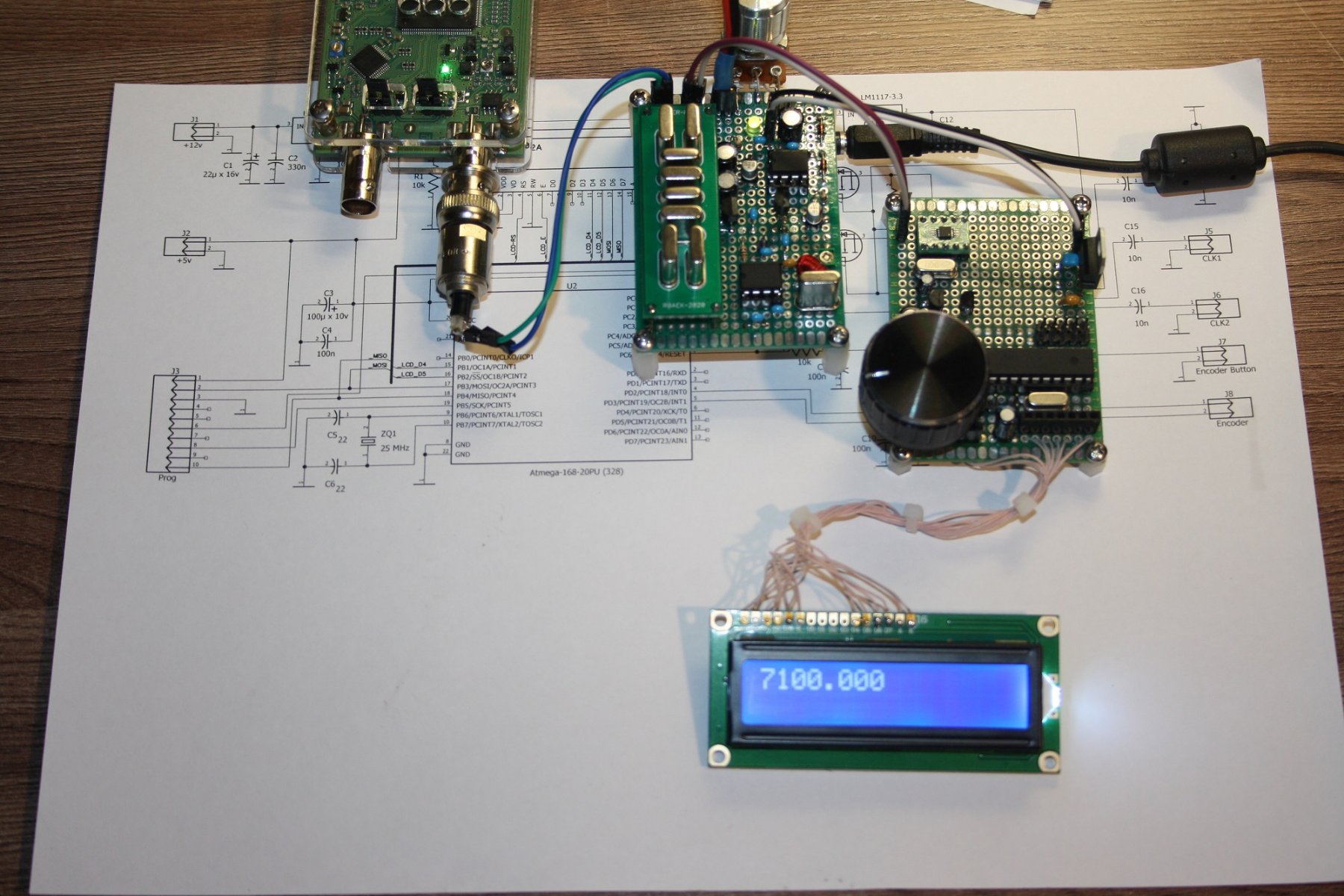

Запустил свой синтезатор на Si5351, и еще раз снял сквозную АЧХ, в качестве генератора шума использовал осу

Криворукий

R0AEK писал(а): ↑
19 мар 2020, 20:38
А сопротивления в стенде оставил от предыдущего варианта, сразу видно провальчик от несогласованности.

Плохо, что сообщения в теме не пронумерованные.
R0AEK, там где-то на странице N3 виден такой же "провальчик", когда Вы АЧХ "осой" снимали.
А так в целом всё отлично.

R9OFG · Сообщение **R9OFG** » 01 апр 2020, 19:51

Криворукий писал(а): ↑
01 апр 2020, 19:46
там где-то на странице N3 виден такой же "провальчик", когда Вы АЧХ "осой" снимали.

Да это как раз фильтр на 2.88 кГц расчетных

Позже прогоню КФ на 2.4 кГц расчетных. Пока с написанием кода под синтезатор воюю!

R2AJI · Сообщение **R2AJI** » 01 апр 2020, 20:26

Криворукий писал(а): ↑
01 апр 2020, 19:46
Плохо, что сообщения в теме не пронумерованные.

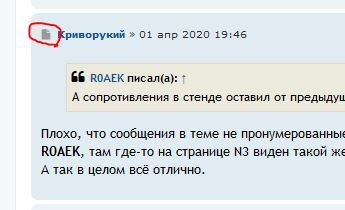

Можно дать ссылку на сообщение, если нажать вот сюда:

Криворукий

R0AEK, приветствую!
Сделал я лестничный фильтр, который Сергей Эдуардович в трансивере STEP-2 применил.
Дам ссылку на авторскую рекомендацию к постройки фильтра, надеюсь Владимир (R2AJI) против не будет.
https://us5msq.com.ua/forum/viewtopic.p ... =190#p3164

Отобрал из оставшихся резонаторов 8 штук, один прогнал через тестовой генератор,
(сейчас думаю, что нужно было по новой отсортировать все резонаторы около 40 штук через генератор, возможно получилось бы лучше).
Данные вбил в ДИШАЛ.

В фильтре 13 конденсаторов, в моём случае 17, так как 109,9 пФ я запаял составной 100 + 8, а 94,9 пФ - 68 + 22.

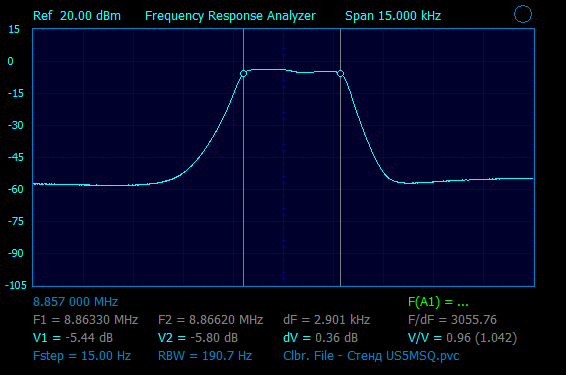

Вот что в итоге получилось.

Надеялся на более лучший результат

Ну и просто для сравнения 10 кристальный QER фильтр который был собран ранее (зелёный график).
