Высокоомный щуп к NWT

[Vладимир]

R0AEK

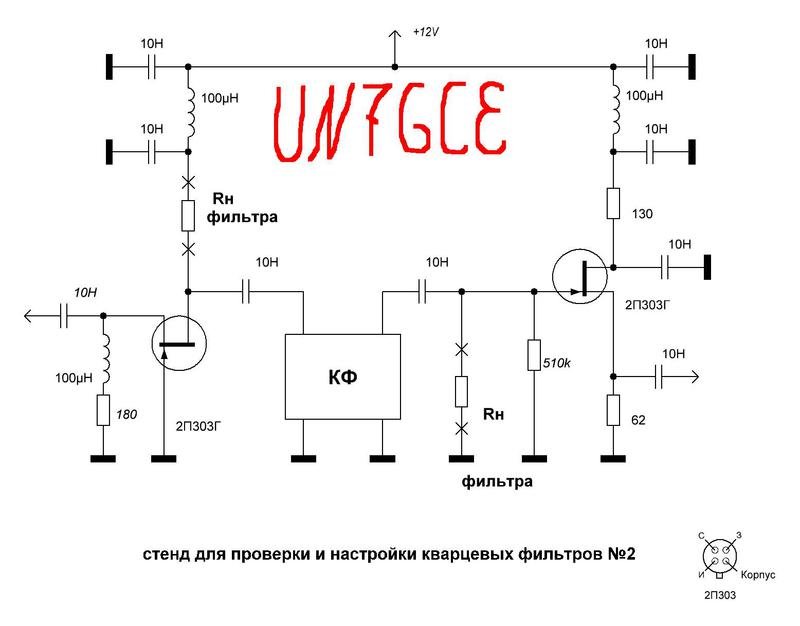

А при такой компановке на плпте, сигнал с выхода на вход, не будет пролезать минуя фильтр ?)

[R9OFG]

А при такой компановке на плпте, сигнал с выхода на вход, не будет пролезать минуя фильтр ?)

Да если и будет пролазить, это же оценочная плата/стенд. Главное, чтобы в готовой конструкции не пролазил!

[R4YAE]

Решил, наконец, изготовить нормальный высокоомный щуп в цивильном исполнении.

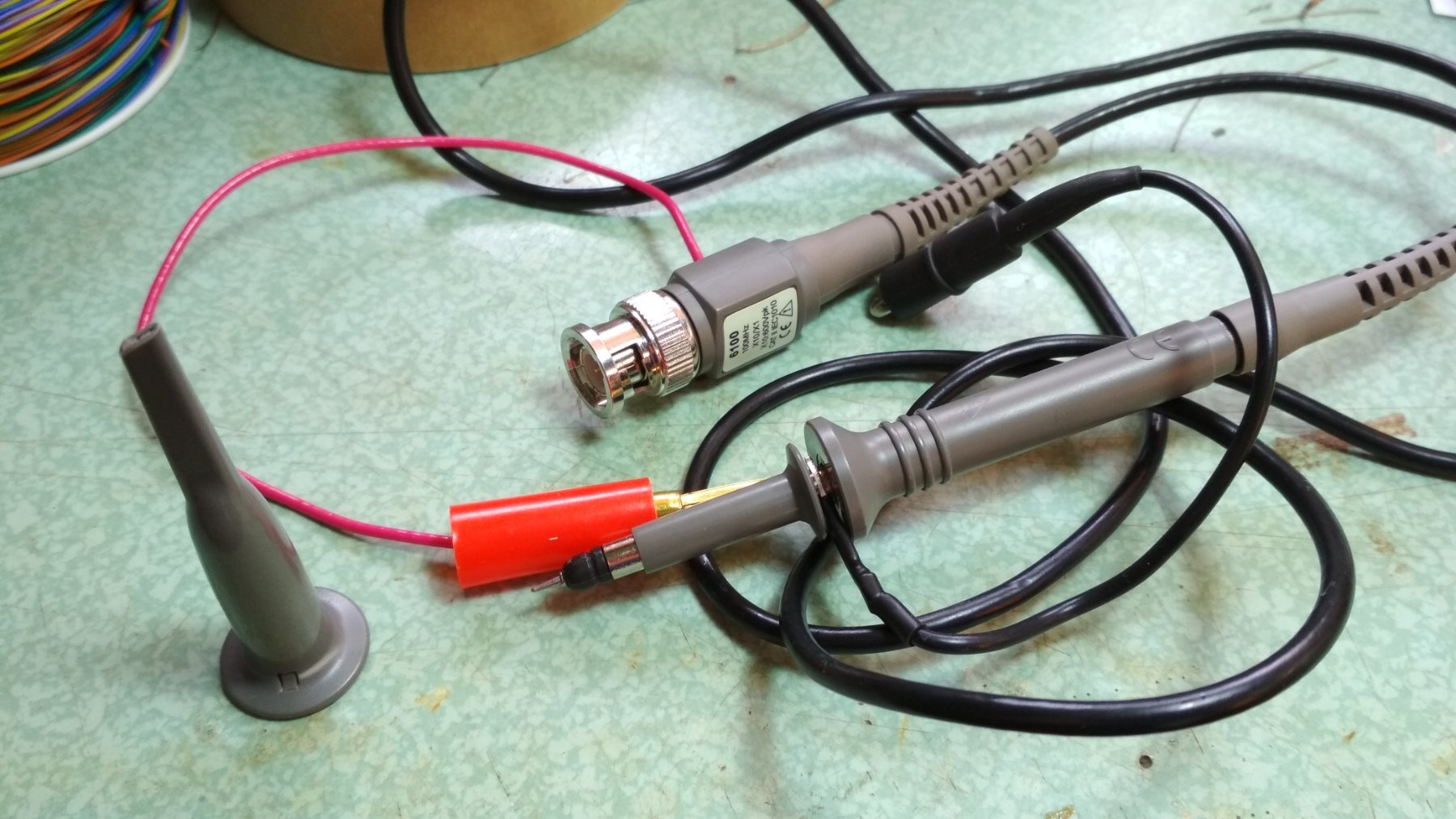

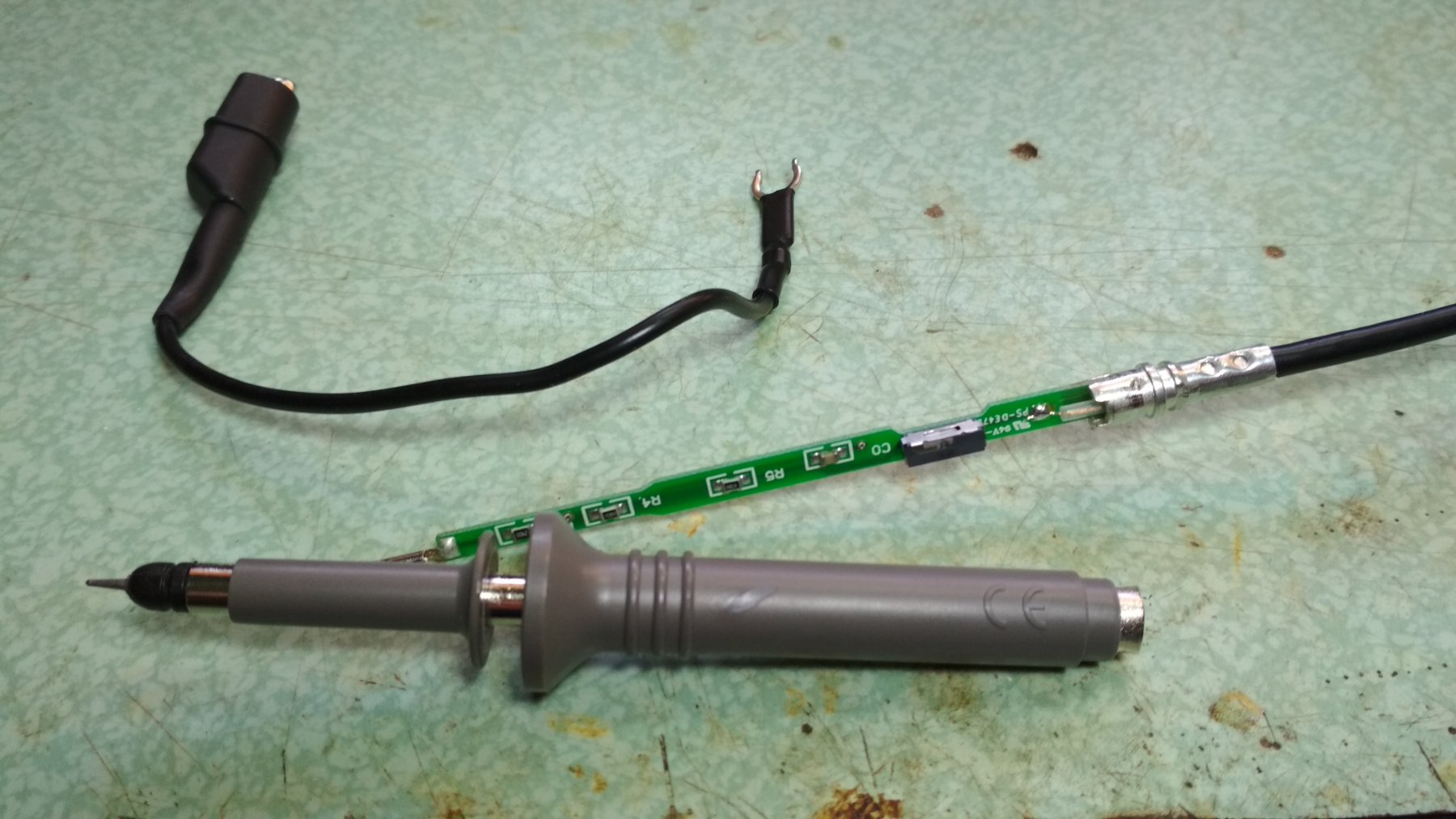

В качестве корпуса купил в Алиэкспрессе щуп для осциллографа. Вскрыть его корпус не составило особого труда.

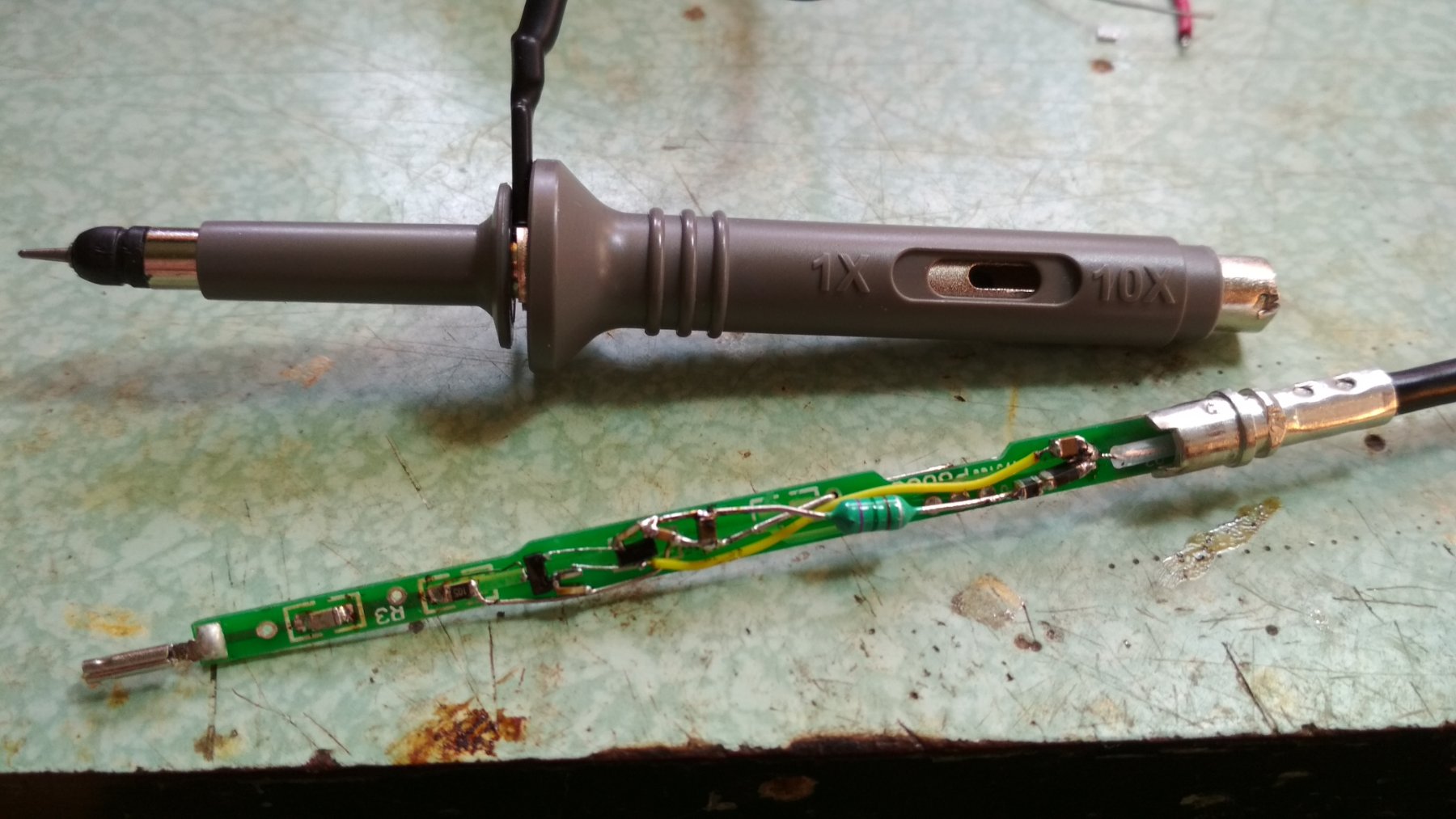

На платке щупа навесным способом спаял схему Беленецкого, а у разъёма вместо корректора смонтирована схема развязки питания. В итоге получилось надёжно и красиво

[ru0aog]

Вот и я созрел для высокоомного щупа
Точнее, он у меня уже был, но на одном J310 по правой части этой схемы

к тому же он был без корпуса и без экранировки, что не давало возможности измерять сигналы менее -50 дБ.

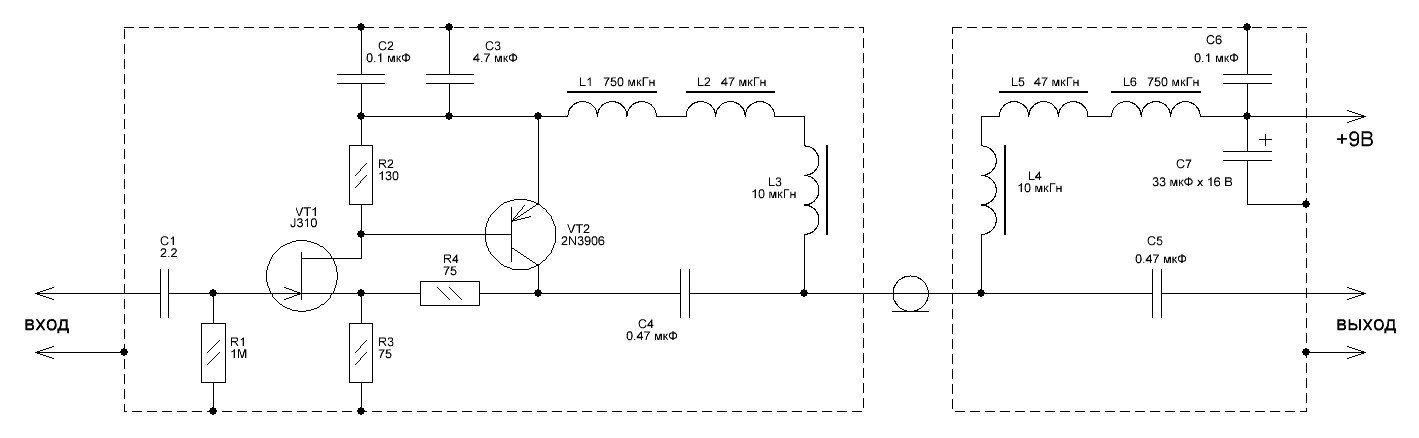

Пробую вариант из первого поста темы.

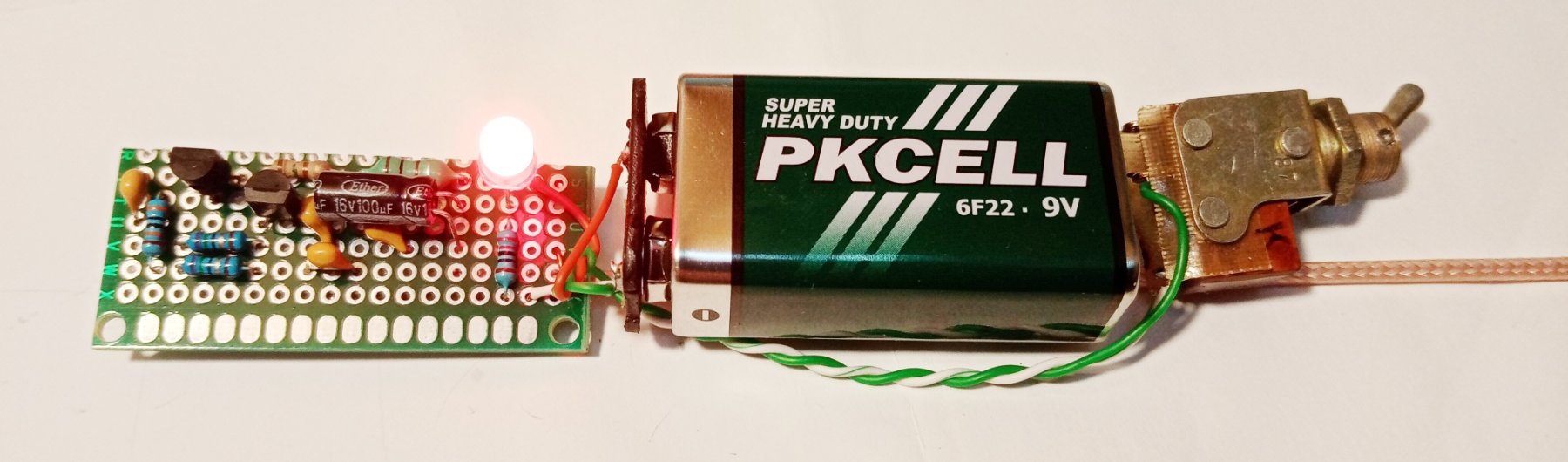

Чтобы не заморачиваться с питанием, поставил Крону.
2N3906 под рукой не оказалось. Заменил на КТ3107А.
Пока так

Кабелёк RG316 с алиэкспресса с BNC-разъёмом.
Взял 1,5-метровые. Удобно резать пополам

[ru0aog]

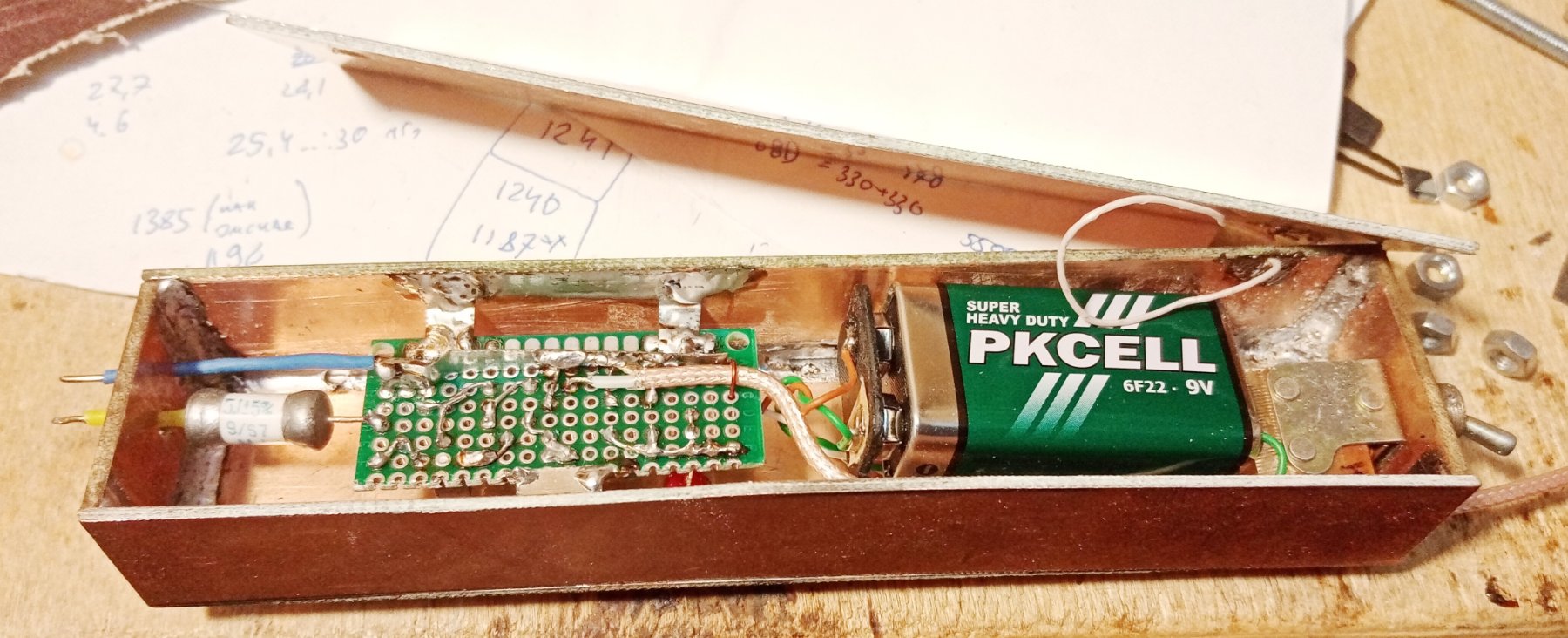

Нарезал экранирующую коробочку

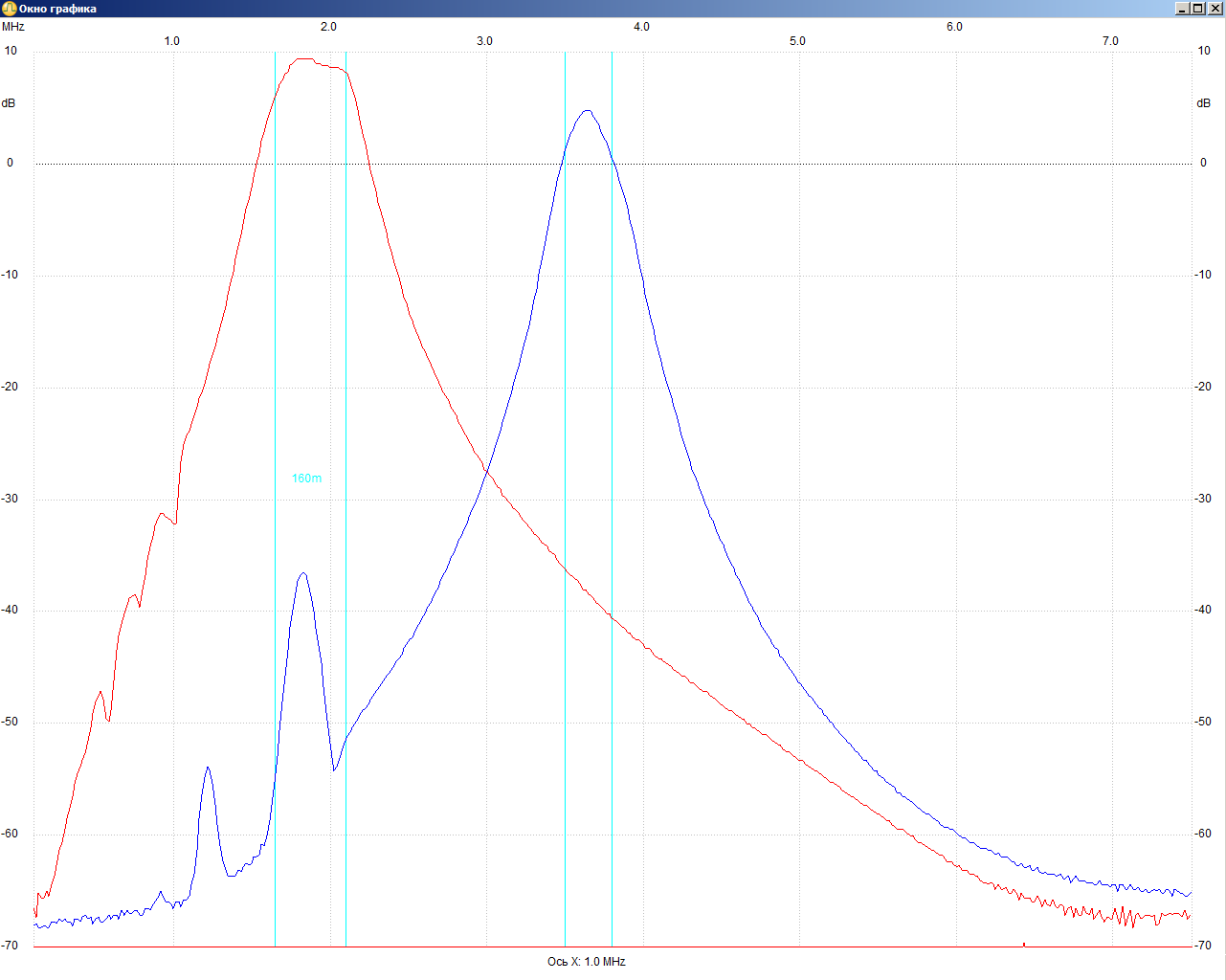

Заменил в NWT вылетевший усилитель и переснял графики ДПФа

[duss1981]

Коллеги с щупом для NWT вылезла проблема, имеется провал -30 дБ на 8 МГц при выходе 0 Дб. Если подавать минуя входной конденсатор щупа, то провал пропадает. Конденсатор менял, проблема остается. Детали все smd: 0805 резисторы и конденсаторы. Чтобы был провал нужен параллельный резонанс на 8 МГц, откуда берется индуктивность или какая другая причина?

[Oleg]

Коллеги с щупом для NWT вылезла проблема, имеется провал -30 дБ на 8 МГц при выходе 0 Дб. Если подавать минуя входной конденсатор щупа, то провал пропадает. Конденсатор менял, проблема остается. Детали все smd: 0805 резисторы и конденсаторы. Чтобы был провал нужен параллельный резонанс на 8 МГц, откуда берется индуктивность или какая другая причина?

АЧХ щупа с конденсатором и фотографию монтажа в районе входного конденсатора можете показать?

[Alex Hoffman]

Для корпуса щупа идеально подходит вот такой "чехол" с АлиЭкспресс:
https://aliexpress.ru/item/32609285129.html
анодированый алюминий, цвета в ассортименте, в руке сидит удобно, стоит недорого.

[ShAlex13]

анодированый алюминий

Материал - Пластик

[duss1981]

АЧХ щупа с конденсатором и фотографию монтажа в районе входного конденсатора можете показать?

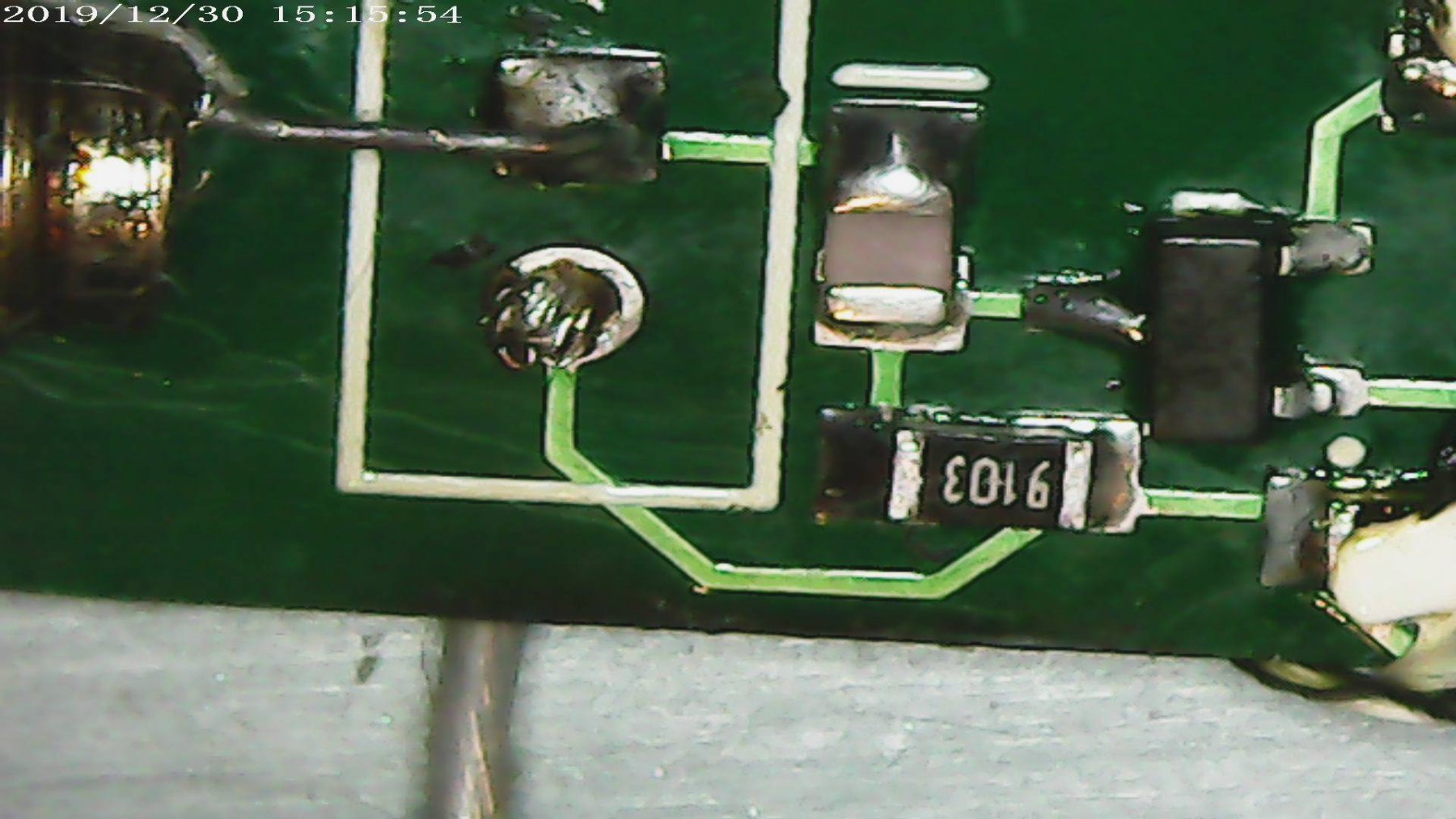

Фото входных цепей, снимал микроскопом, что-то он темные фото делает, на экране светлее все казалось. На обратной стороне нет заливки, думаю из-за этого . Щуп - это "игла" от щупа мультиметра 890.
