Отбор кварцев для расчета SSB фильтра в программе Dishal

[R9OFG]

Криворукий, привет!

(сейчас думаю, что нужно было по новой отсортировать все резонаторы около 40 штук через генератор, возможно получилось бы лучше)

возможно, верхняя полка ровнее получилась бы при более тщательном отборе резонаторов. У меня первый КФ получился с более ровной полкой, второй с "провальчиком", во втором как раз применил оставшиеся резонаторы, т.е. с большим разбросом.

Ну и просто для сравнения 10 кристальный QER фильтр который был собран ранее (зелёный график).

спасибо за сравнение, есть над чем подумать.... а стоит ли.... переплачивать?!

[Vладимир]

народ , помогите разобраться с преобразованием схем звезда треугольник .
перечитал инфу из поставки dishal , не помогло ,возможно сказывается месяц в заперти.

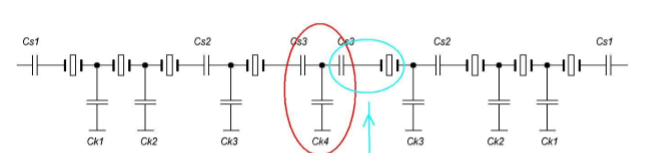

требуется из

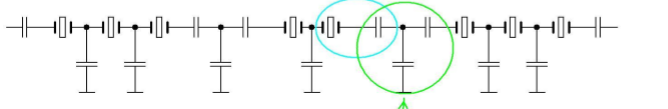

получить

[Vладимир]

вопрос снят . на плате одного без переразводки собирается другое

[Vладимир]

народ подскажите кто знает,
повышенная холмистость в полосе пропускания это признак не согласованности по входу или выходу .
и сопротивление чего больше или меньше у кф или у каскада куда он подключен

[R9OFG]

народ подскажите кто знает,
повышенная холмистость в полосе пропускания это признак не согласованности по входу или выходу .
и сопротивление чего больше или меньше у кф или у каскада куда он подключен

Тут два варианта: или не согласованность по входу/выходу либо большой разброс у резонаторов, а у чего больше или меньше R тут тяжело сказать.

[Криворукий]

повышенная холмистость в полосе пропускания это признак не согласованности по входу или выходу .

У меня опыта не так много в этом вопросе, но как я понял, фильтр Вы рассчитывали и собирали сами.
Такой тип фильтра (4 сообщения назад) для меня оказался сложным, по сравнению с QER фильтром.
После сборки снимали АЧХ фильтра (нвт и щуп у Вас вроде есть)? Может там уже холмистость повышенная (что у меня и получилось).

[Vладимир]

на стенде холмов не было

[Криворукий]

Значит остаётся вот это:

не согласованность по входу/выходу

[R9OFG]

Vладимир, емкость монтажа тоже свои коррективы вносит, если я правильно понял, то у Вас идут не стыковки КФ в схеме "Десны", по схеме за согласование отвечают ТР4 и Rкф (270), по ходу тут надо поиграться.

[Vладимир]

я разобрался.
у автора есть недомолвка по поводу РКФ , ни где не сказано что надо учитывать сопротивление перехода транзистора , а оно на частоте 8мгц примерно 100 ом (проведена лабораторная работа , а потом и Сергей US5MSQ подтвердил )
вот такая арифметика ))
знал бы зарание, по другому кф расчитал
