CNC3018

[Денис]

Настройки самые обычные. 2мм\с гравировка, 5мм\с рез и столько же сверление.
Как креплю - к жертвенному столику, саморезами. Беру кусок текстолита, и по углам 2-4 самореза через шайбы. И все. Держит мертво!

Я понял буду пробовать ведь только начал осваивать

[RWIK]

К жертвенному столику креплю текстолит с помощью клея ПВА. Отлично держит и легко снимается с помощью ножа.

[RWIK]

В качестве жертвенного стола использую обрезок ламината.

[Gennady]

Всем здравствуйте и с новогодними праздниками!
Предположим такую ситуацию:
Нужно изготовить переднюю панель с отверстиями и гравировкой размером скажем 500х200 мм., материал дюраль до 4 мм.
Сможет ли данный станок справиться с такой задачей?
Предложения заиметь станок из серии CNC6040 не рассматриваются!

[michalych]

Нужно изготовить переднюю панель с отверстиями и гравировкой размером скажем 500х200 мм., материал дюраль до 4 мм.
Сможет ли данный станок справиться с такой задачей?

Рабочее поле станка 300х180. Как установить заготовку?

[Gennady]

Рабочее поле станка 300х180. Как установить заготовку?

Да как установить и как настроить CNC3018 для обработки панелей больше чем 300х180 ?

[r4hcz]

как вариант, сделать реперные точки по середине заготовки и по краям. и обрабатывать заготовку по половинкам. если заготовка немного больше по размерам, чем рабочее поле (200 мм заготовка, 180 мм рабочее поле), но в станок лезет, то это не страшно, если отверстия, надписи и т.п. не выходят за размер рабочего поля...

[Gennady]

как вариант, сделать реперные точки по середине заготовки и по краям. и обрабатывать заготовку по половинкам. если заготовка немного больше по размерам, чем рабочее поле (200 мм заготовка, 180 мм рабочее поле), но в станок лезет, то это не страшно, если отверстия, надписи и т.п. не выходят за размер рабочего поля...

Ок! Как приедет станок бум пробовать.

[Криворукий]

Всем привет!
По случаю досталась рама 3018, без шаговых моторов и платы управления.
Пересобрал, так как было собрано не совсем правильно и докупил моторы. В качестве платы управления взял "что было в тумбочке" -
Arduino MEGA и RAMPS v 1.4, т.е. что используется для управления 3Д принтерами. Залил прошивку для управляющей программы bCNC.

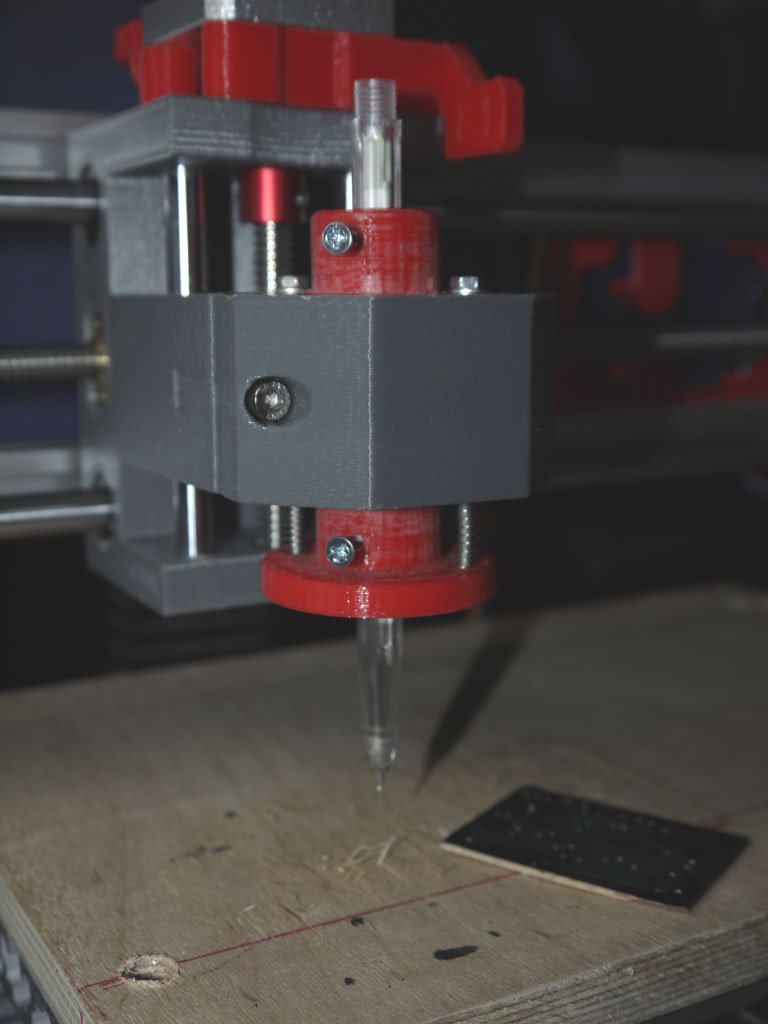

В общем запустил, всё работает. Дальше распечатал приспособу, которая устанавливается вместо гравера, для рисования ручкой,
потому как фрез у меня ещё пока нет (заказал), а станок хочется покрутить.

И хорошо, что я её распечатал. Если бы стояла фреза, уже бы сломал бы несколько раз.
В общем порисовал немного, решил попробовать сделать плату.
Методика такая. Перманентным фломастером слой меди закрашивается, дальше уже как фрезой, но покраске,потом в хлорное железо.
Идея не моя, подсмотрел в интернете.
В ручку было вставлено, что-то из набора для бор машины.

Плату процарапал, ну и конечно сразу станком просверлил отверстия.

Протравил, почистил. Вот такой первый блин получился

С отверстиями где-то пролетел, видимо при перестановке приспособы которая процарапала дорожки, на гравер.
Расстояние между дорожками получилось очень маленькое, соплю легко можно повесить, но в целом доволен и есть к чему стремиться!

[Криворукий]

Приехали кое-какие фрезы, продолжаю осваивать станок.

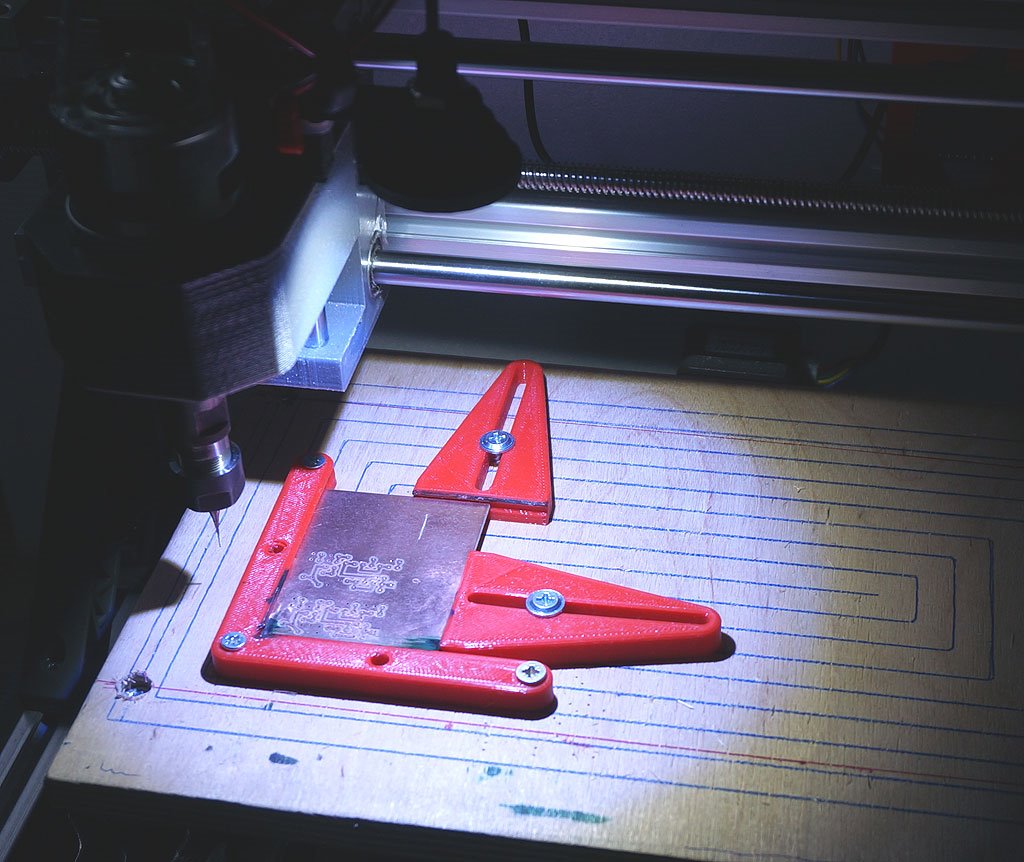

Сделал подсветку стола, распечатал крепление для текстолита.

Попробовал отфрезеровать плату. Фреза концевая 0,5 мм.
В целом фрезеровка понравилась. Но наступил на грабли.
Sprint Layout криво сохраняет сверловку, т.е. она не совпадает с фрезеровкой.
Сначала думал, что проблема в станке, но когда сравнил G- код в NC Corrector,
увидел что косяк в файле сверловки и точки не совпадают.
Благо, что код сверловки был не большой, подкорректировал точки руками.

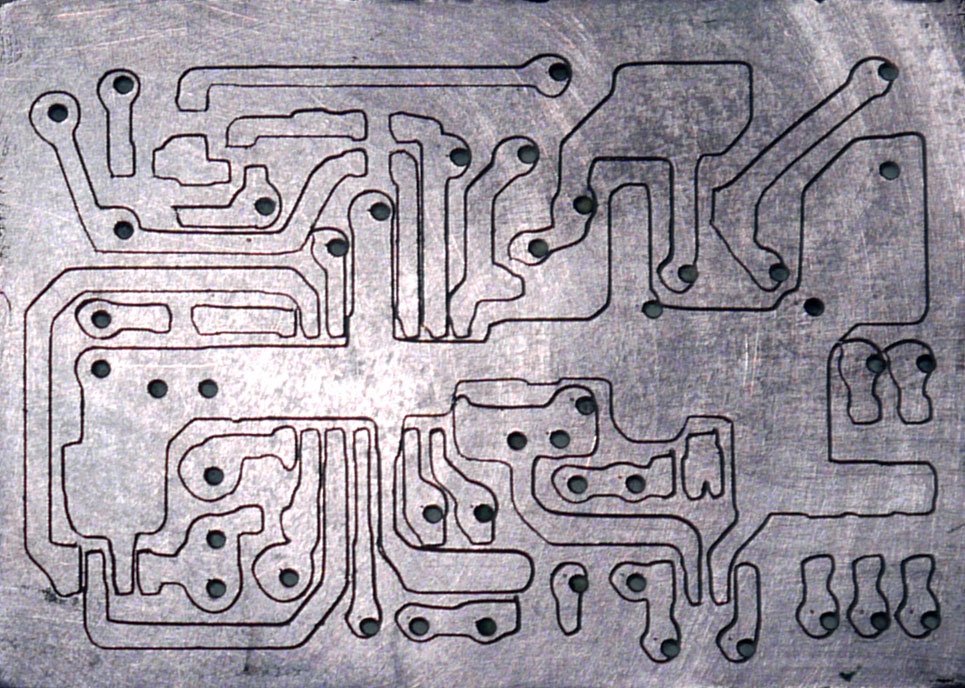

Вот результат. Китайский гетинакс. Нижняя плата и фрезеровалась и сверлилось той же концевой фрезой 0.5 мм.
Верхняя плата фрезеровалась концевой фрезой 0.5 мм, сверлилась сверлом 0.8 мм.
На нижней плате хорошо видно смещение отверстий, на верхней отверстия совпали после редактирования G-кода.
