Flying Bear Ghost 6

[ru0aog]

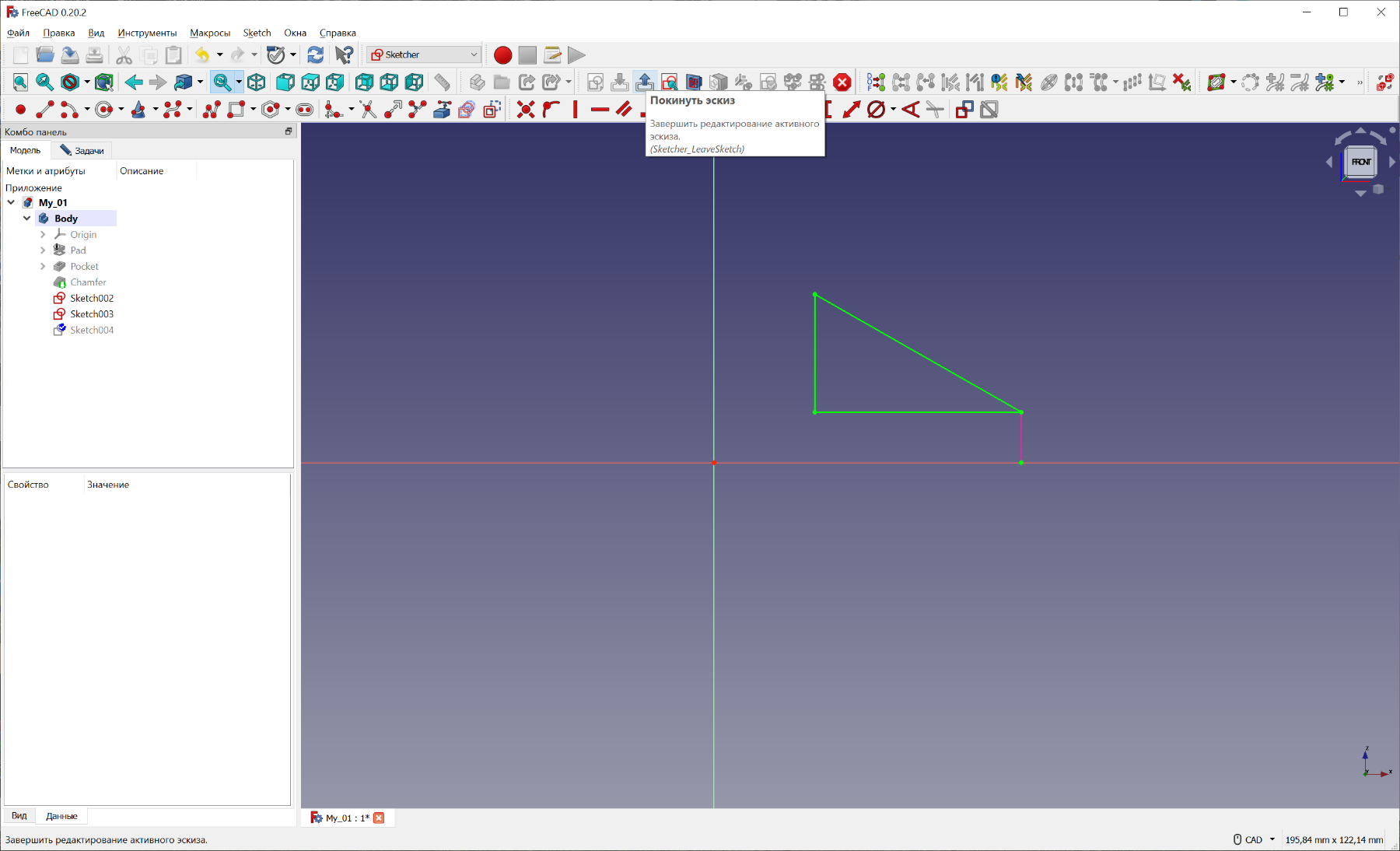

Покинуть эскиз

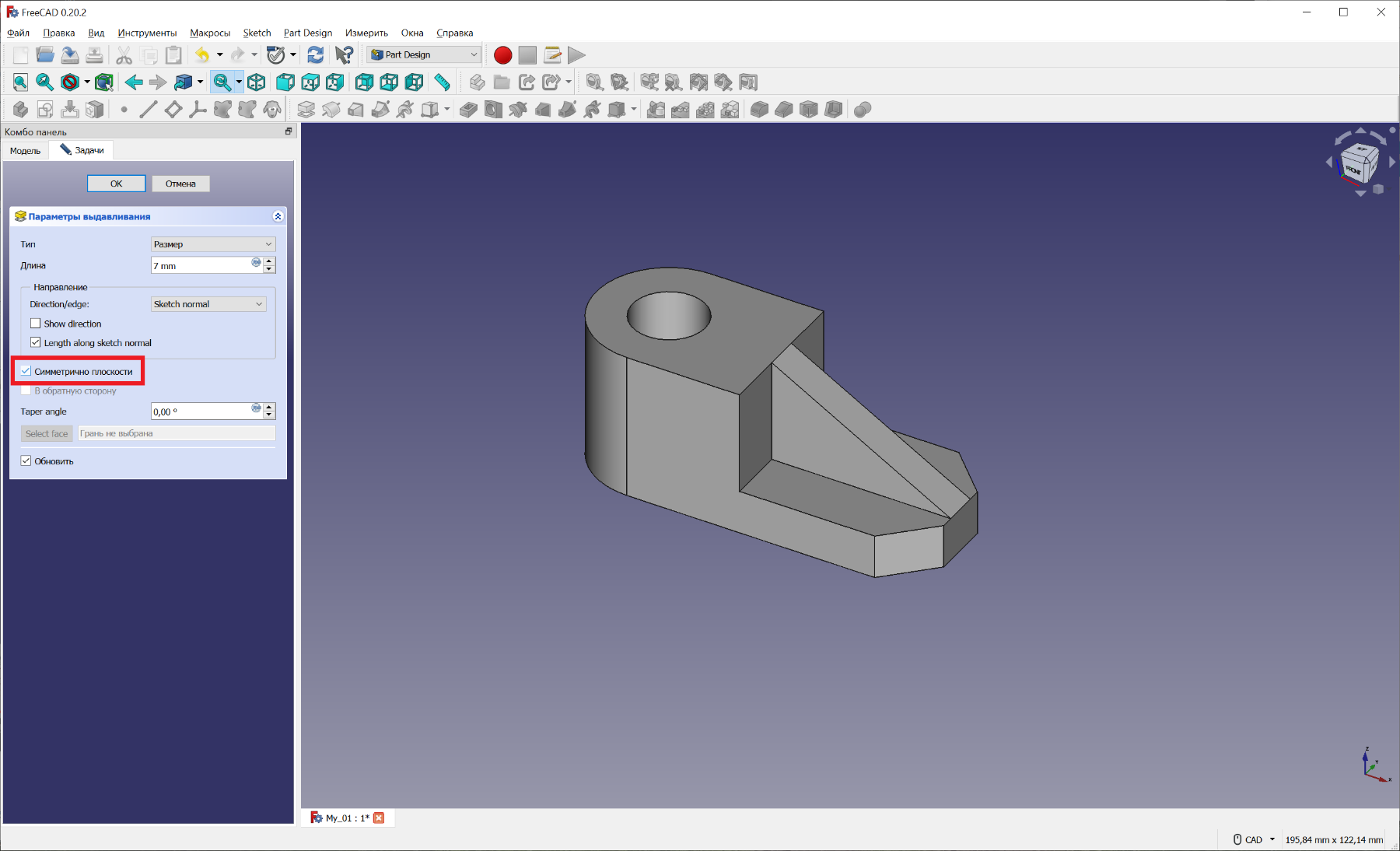

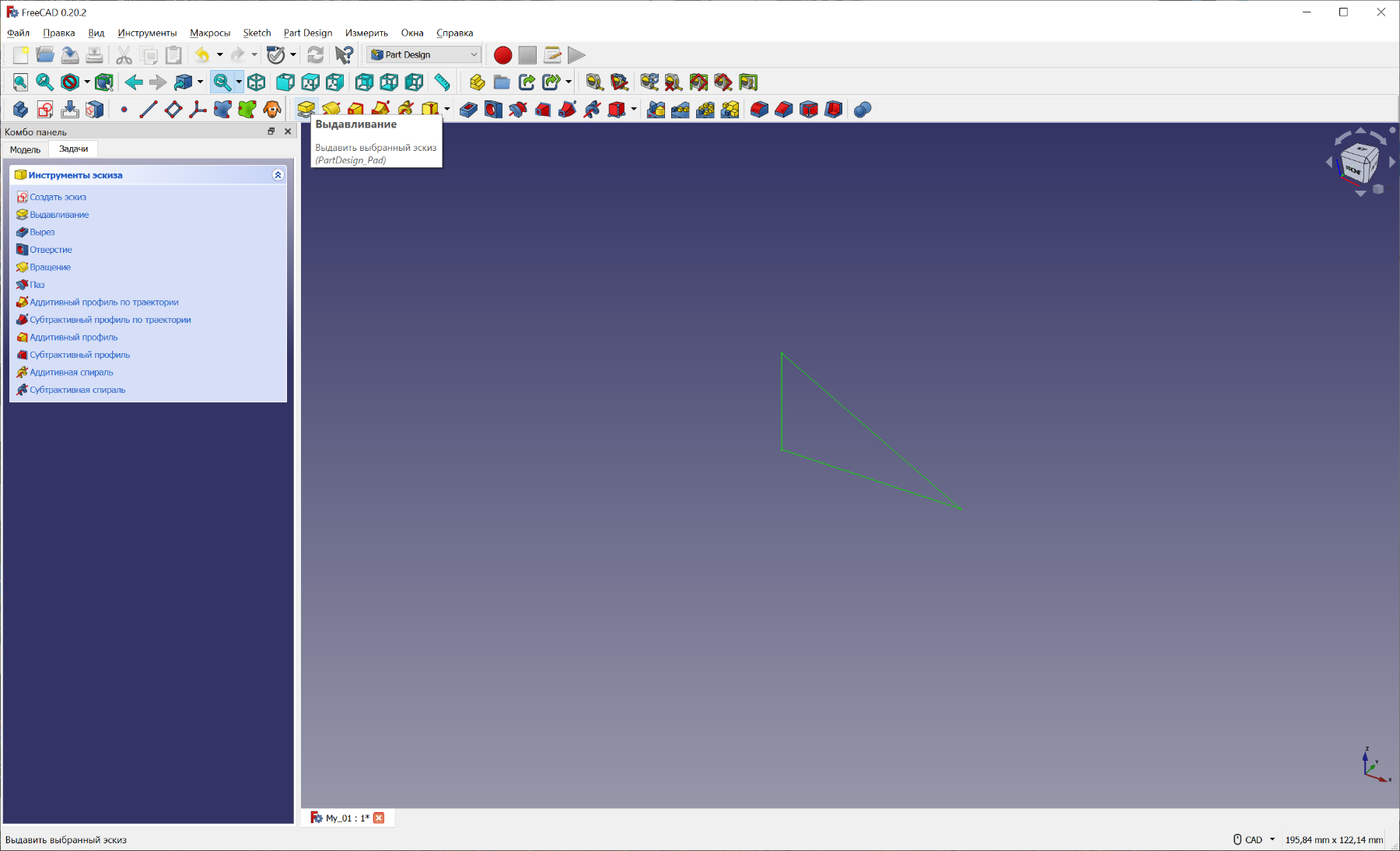

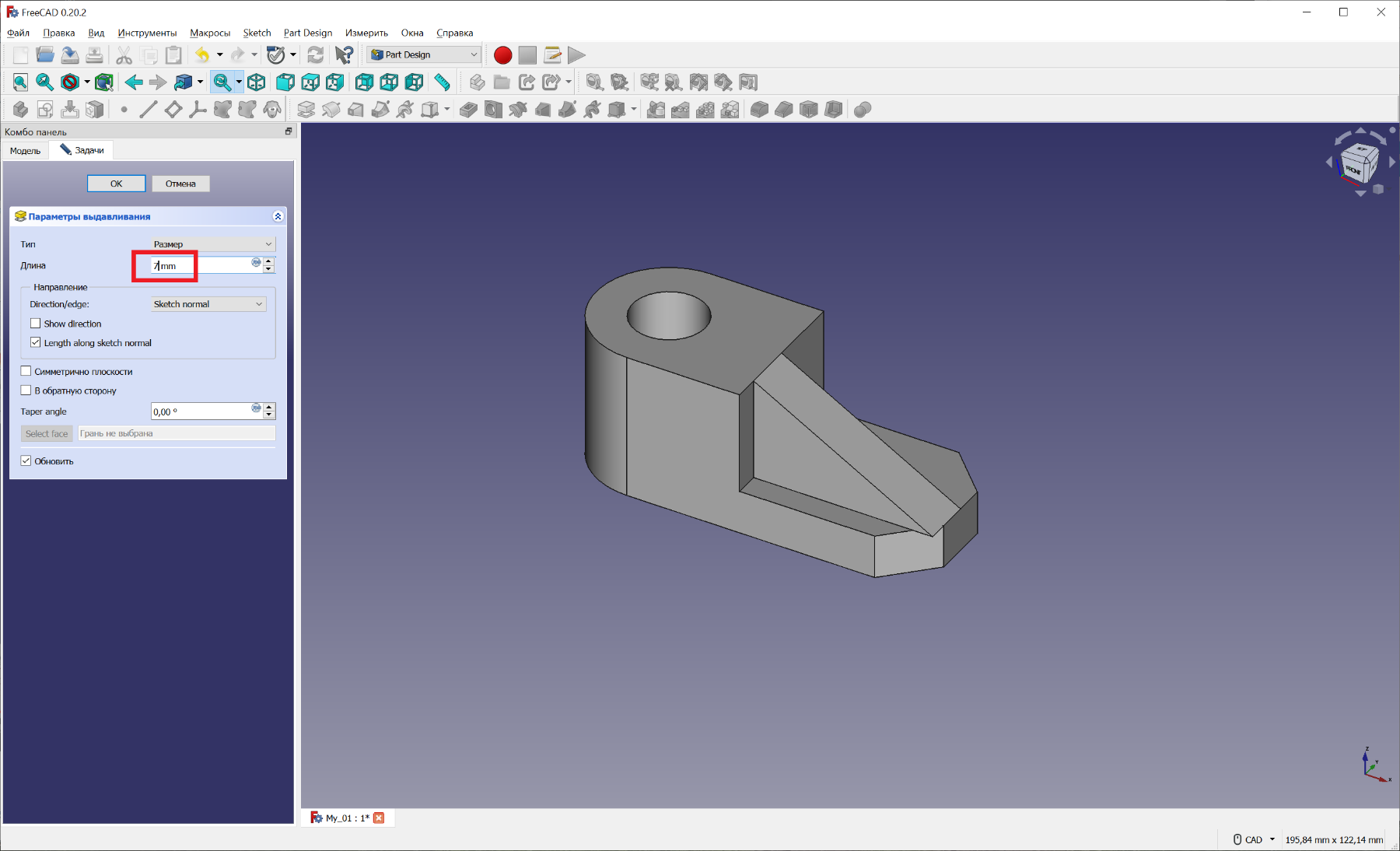

Выдавливание

на 7 мм

симметрично плоскости

[ru0aog]

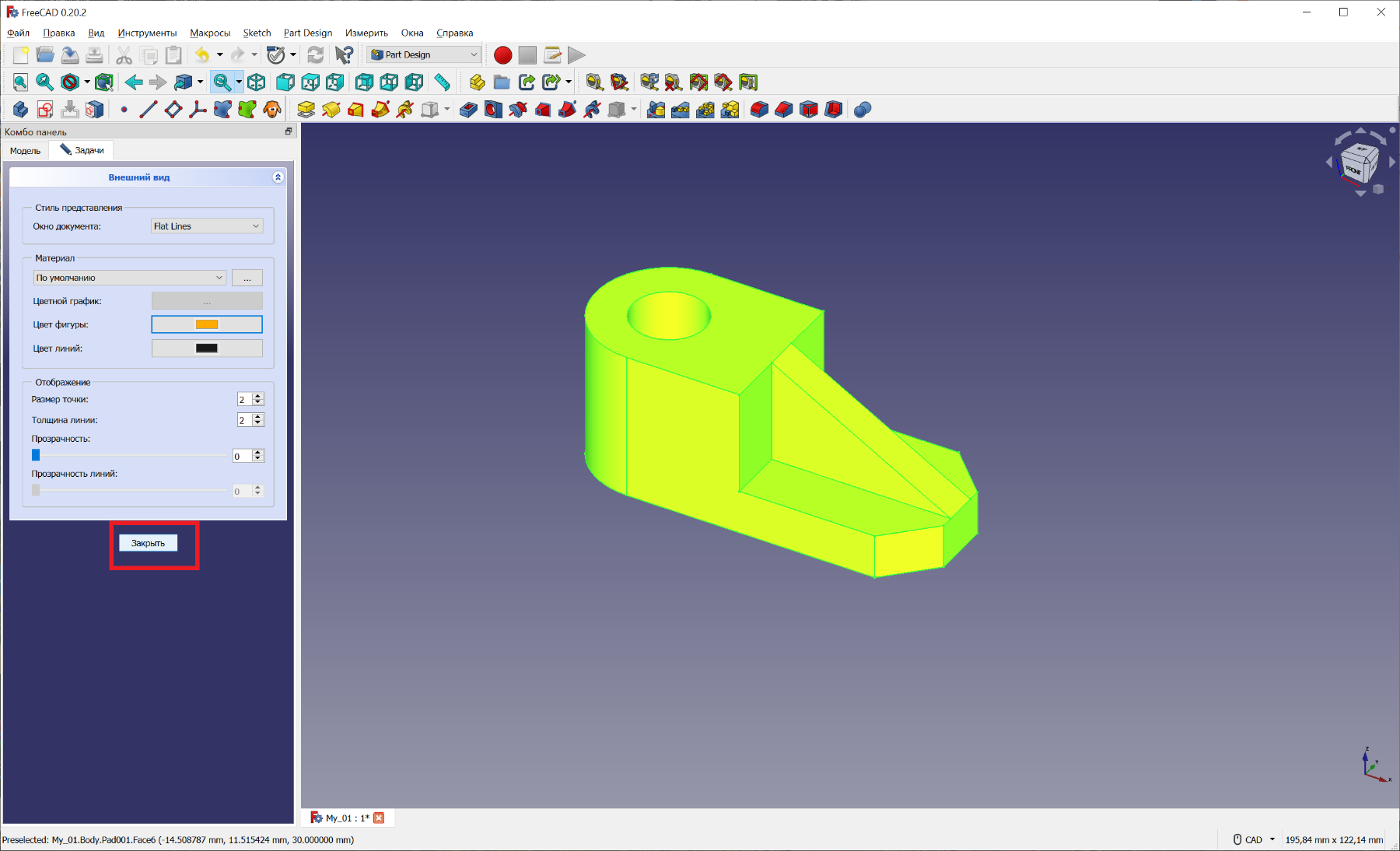

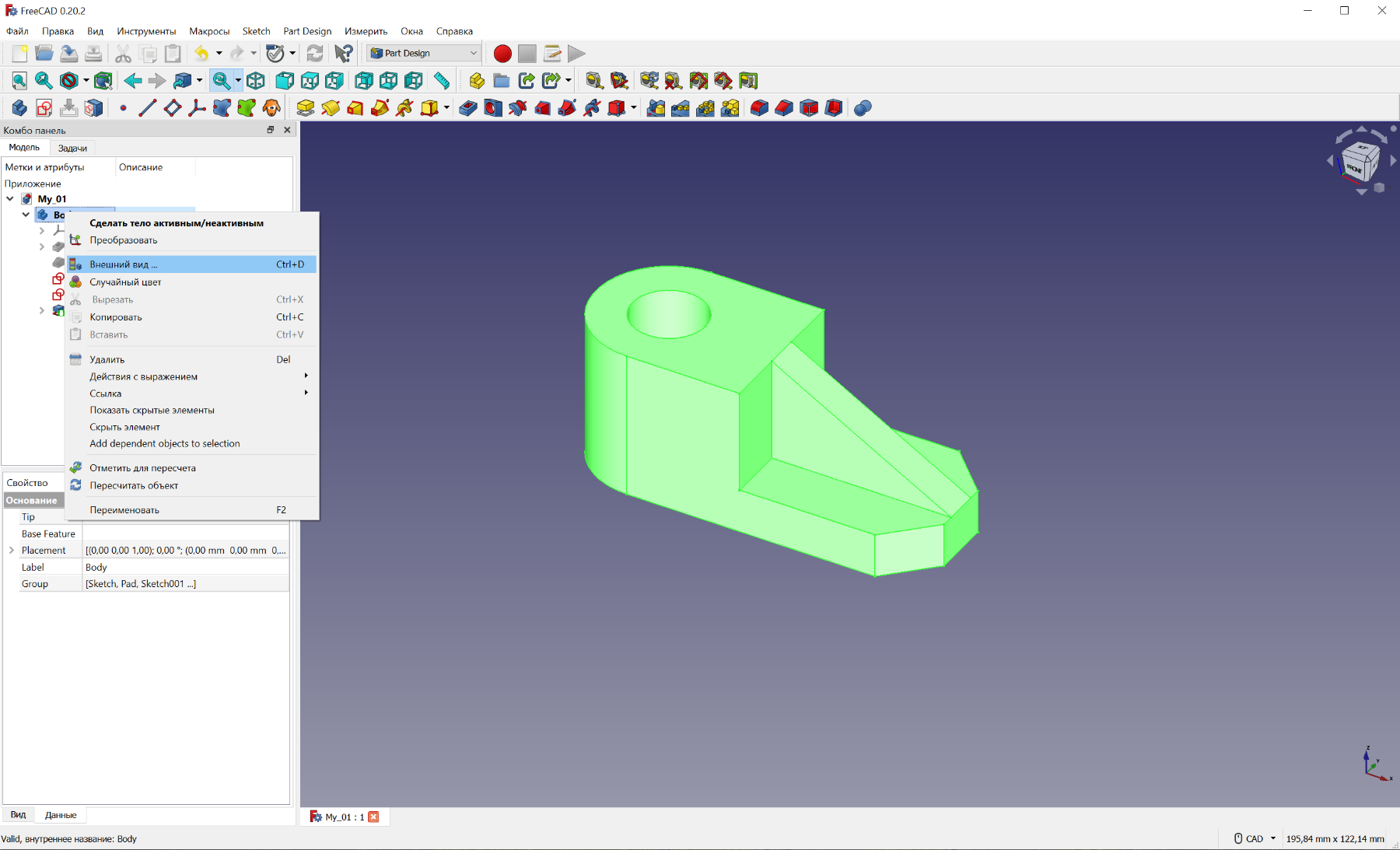

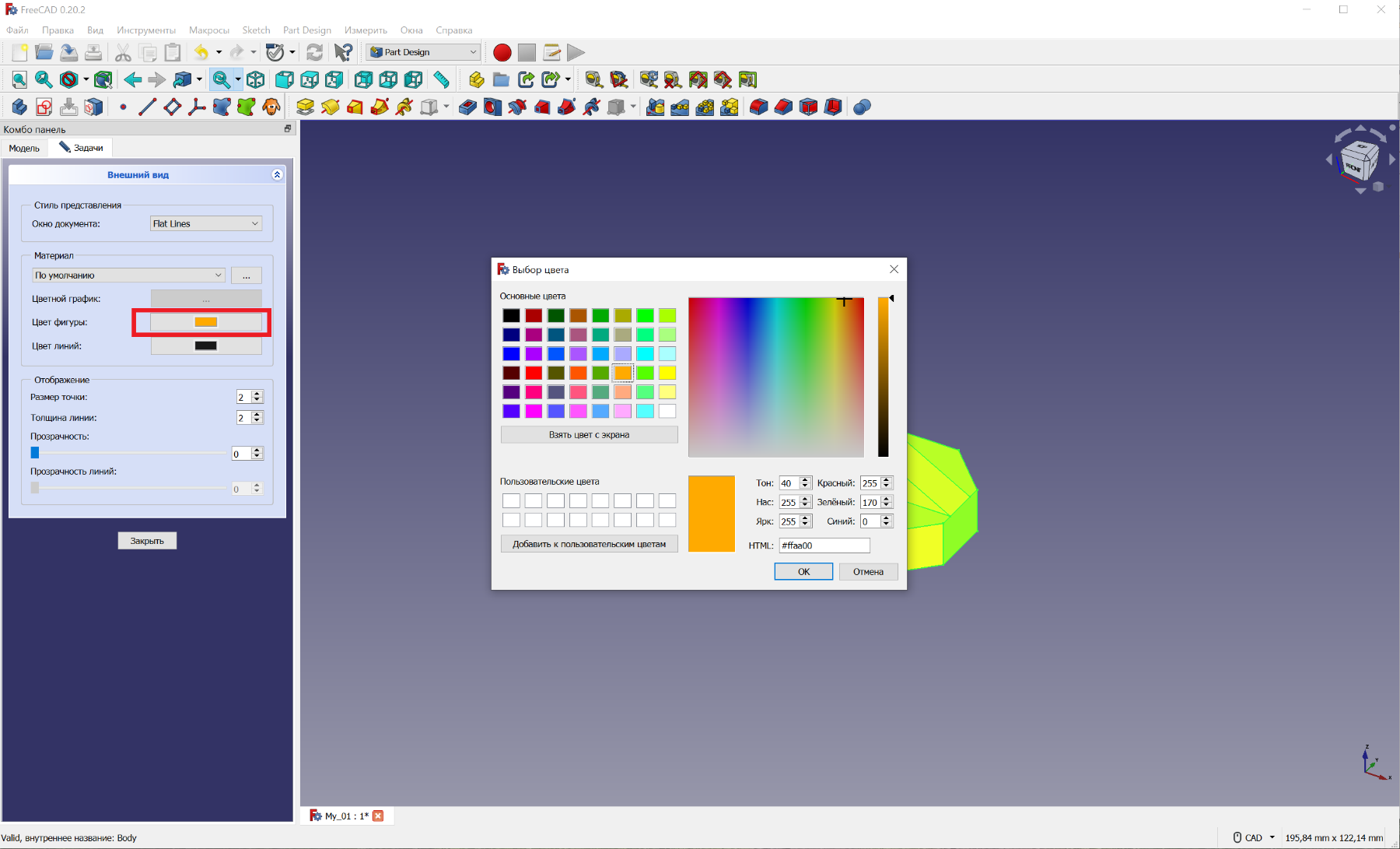

Модель -> Body -> внешний вид

Цвет фигуры

Закрыть

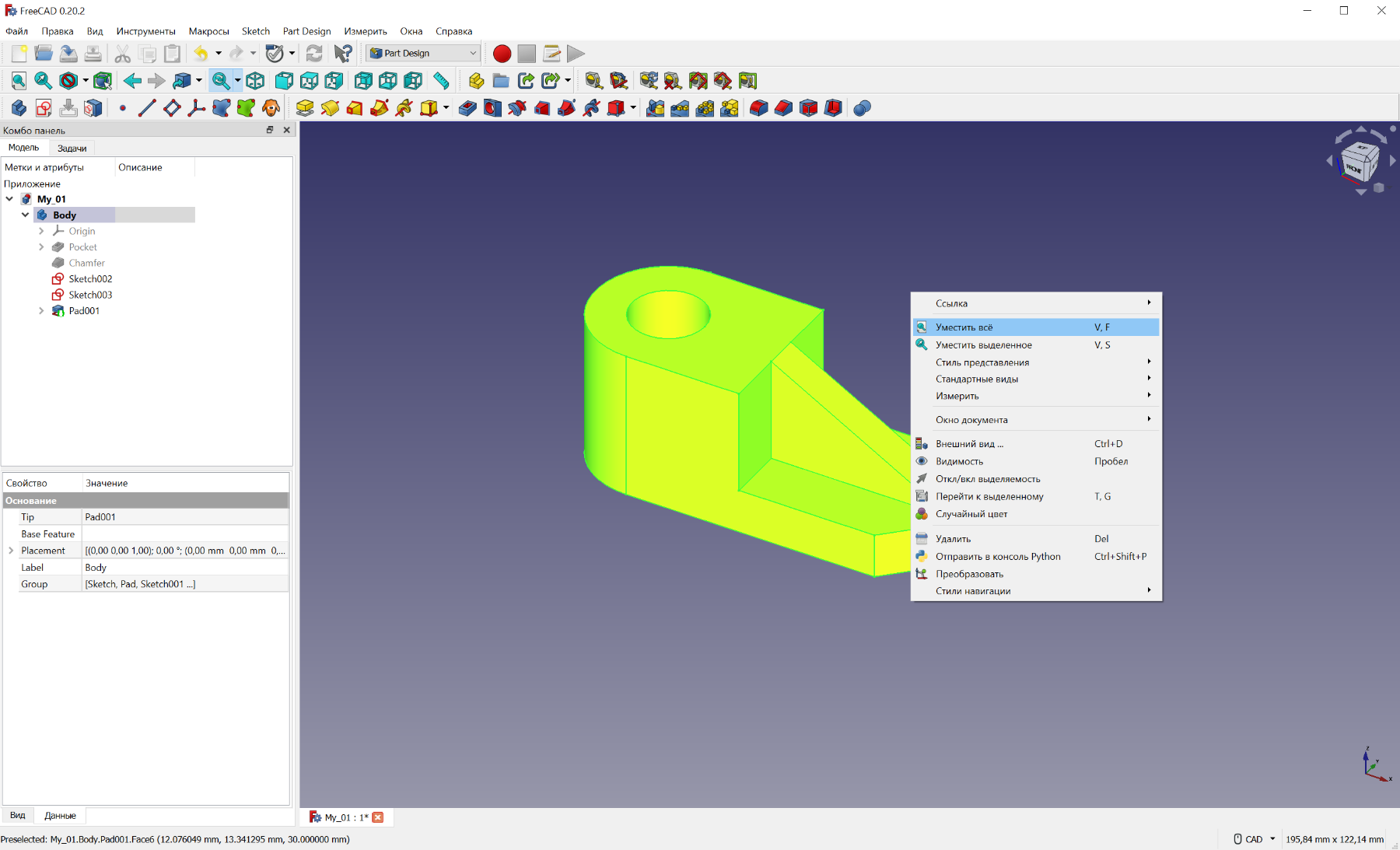

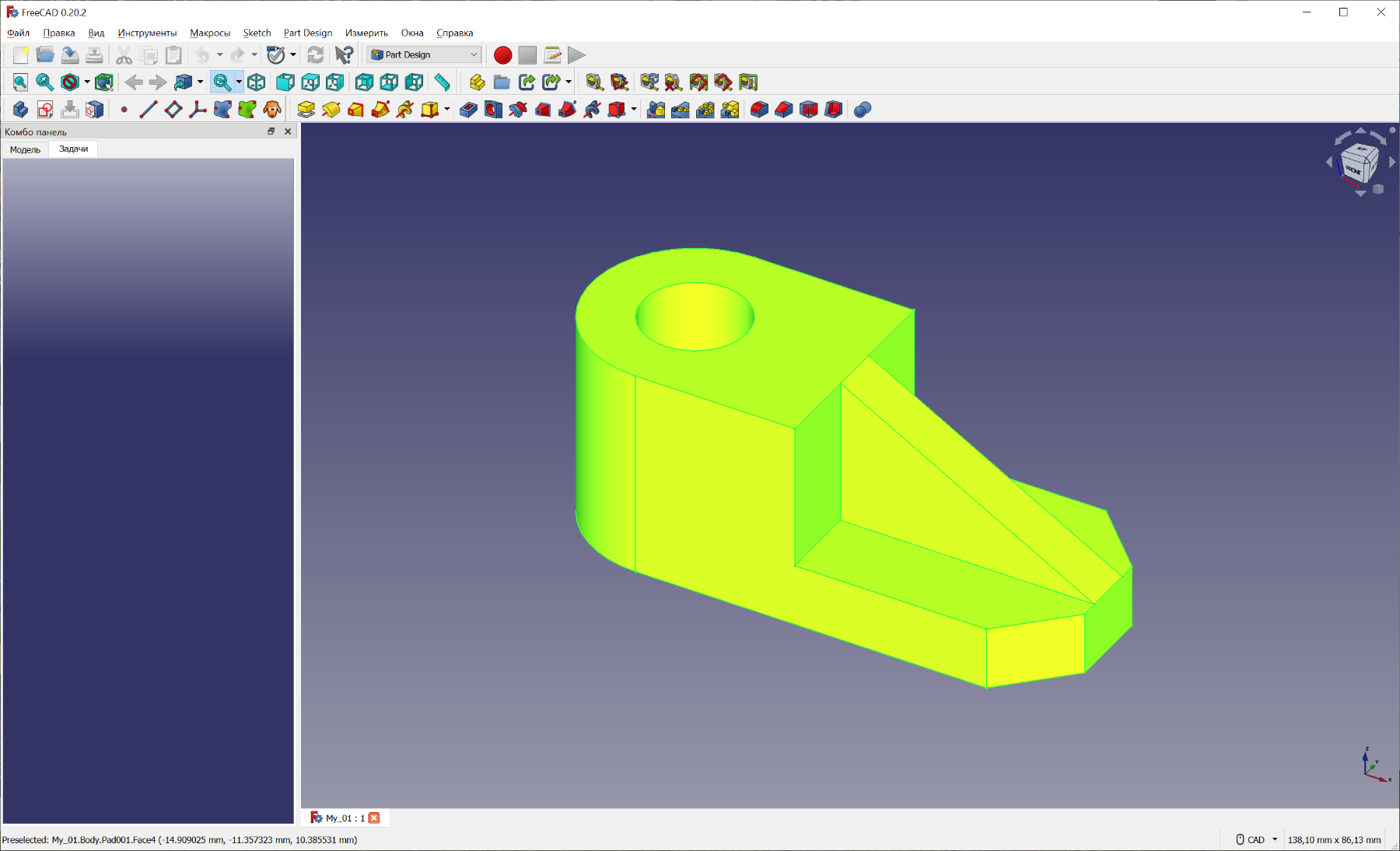

правая кнопка мыши на поле -> Уместить всё

левая кнопка мыши на поле

.

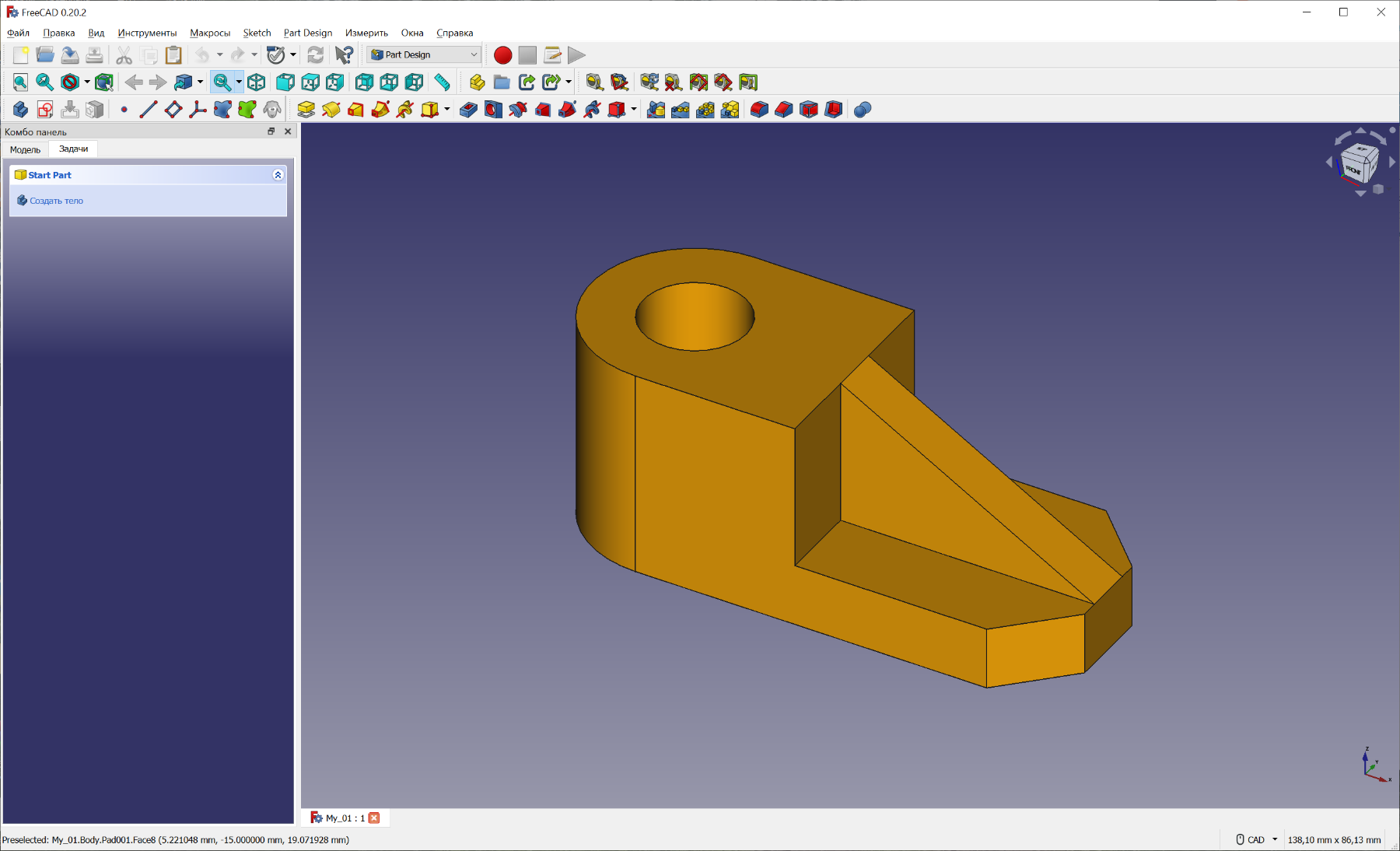

Готово.
Эти картинки лучше смотреть вместе с видео. Но китаец так быстро щёлкает, что я сам еле разобрался

[ru0aog]

Это всё хорошо, но надо модель отправить на печать.
А перед печатью модель следует порезать на слои программой-слайсером и сгенерировать G-код, который будет управлять принтером.

Для начала следует экспортировать модель в формат STL.

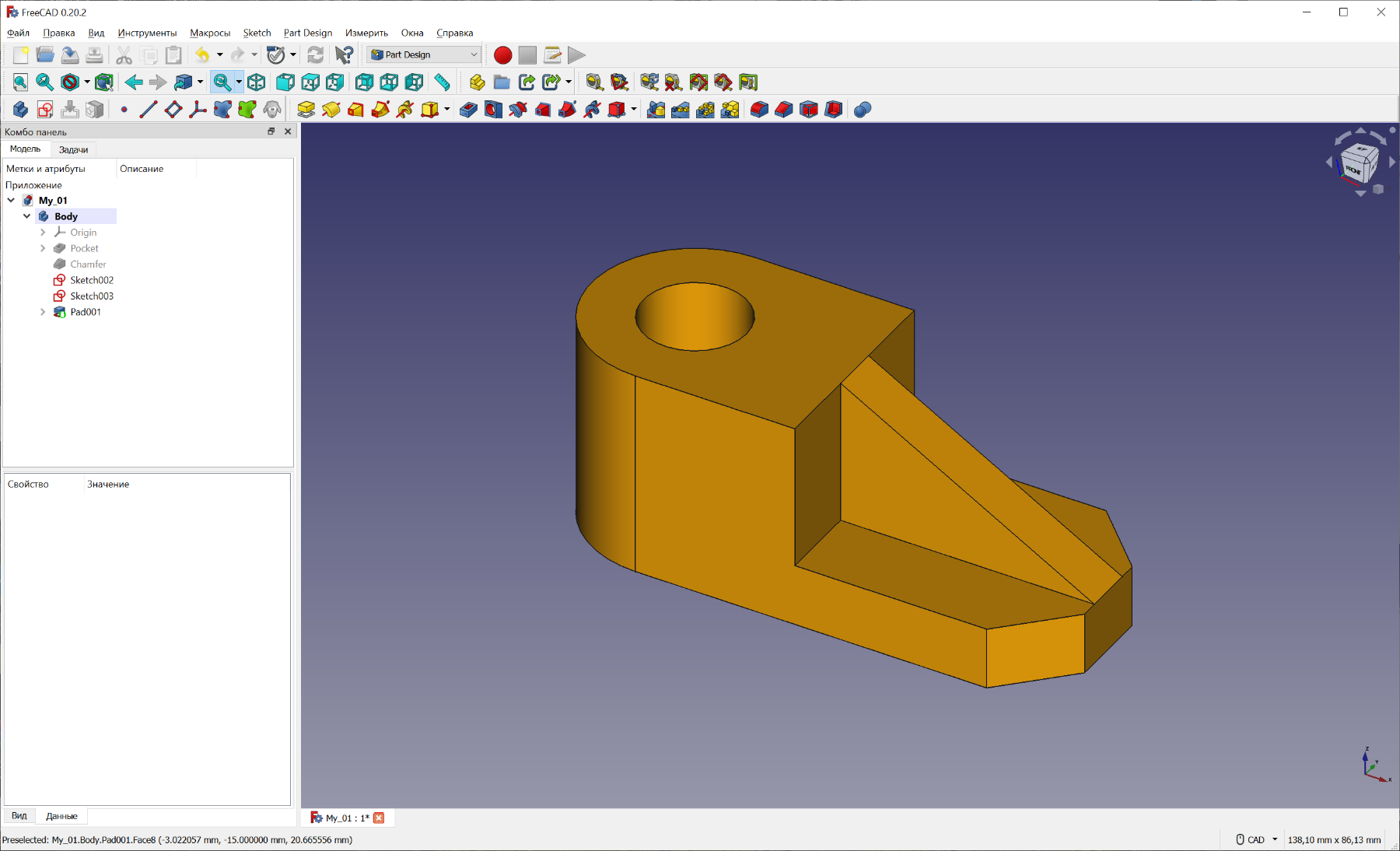

Открываем модель во FreeCAD

Двойным щелчком ПО МОДЕЛИ выбираем всю модель целиком

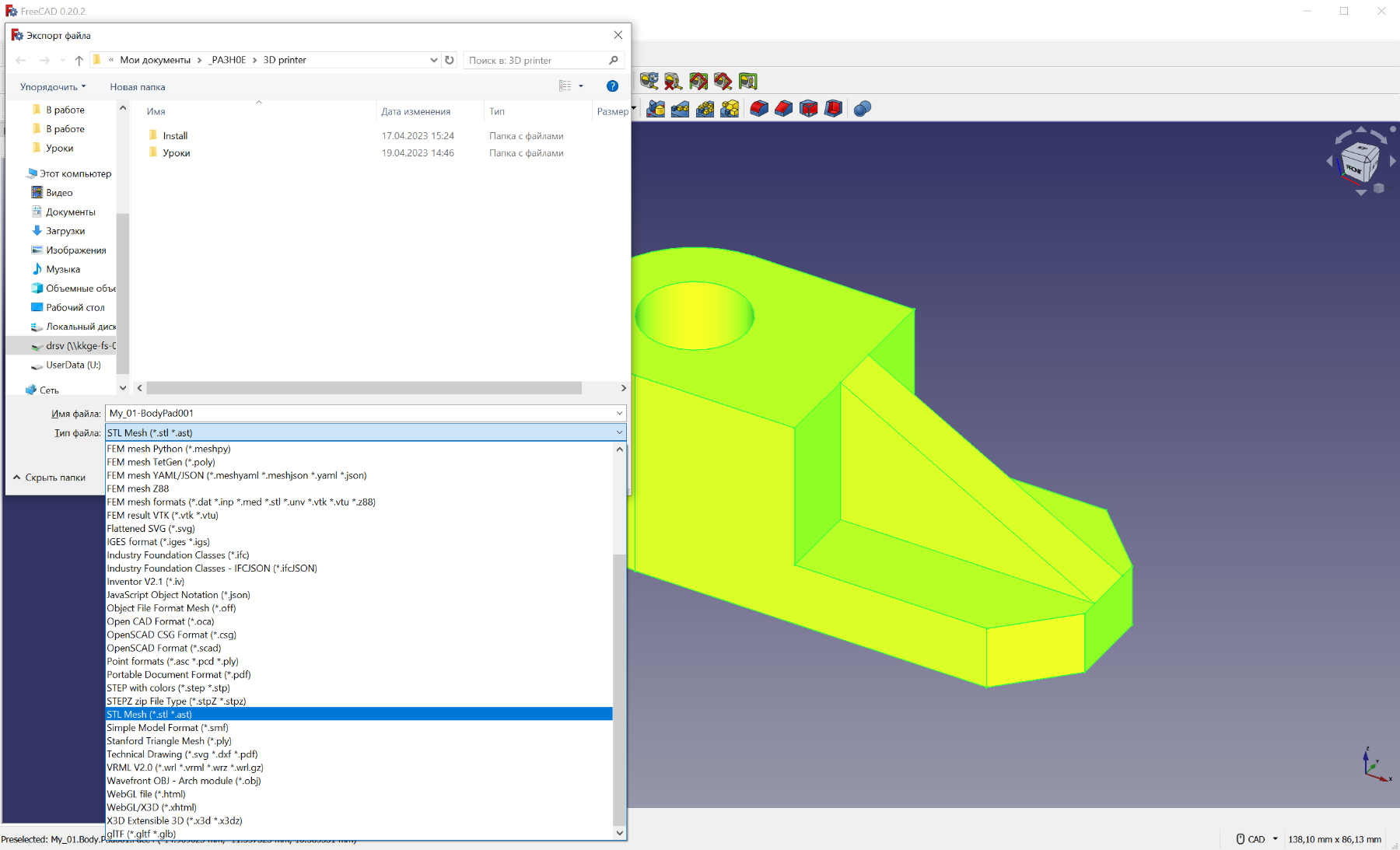

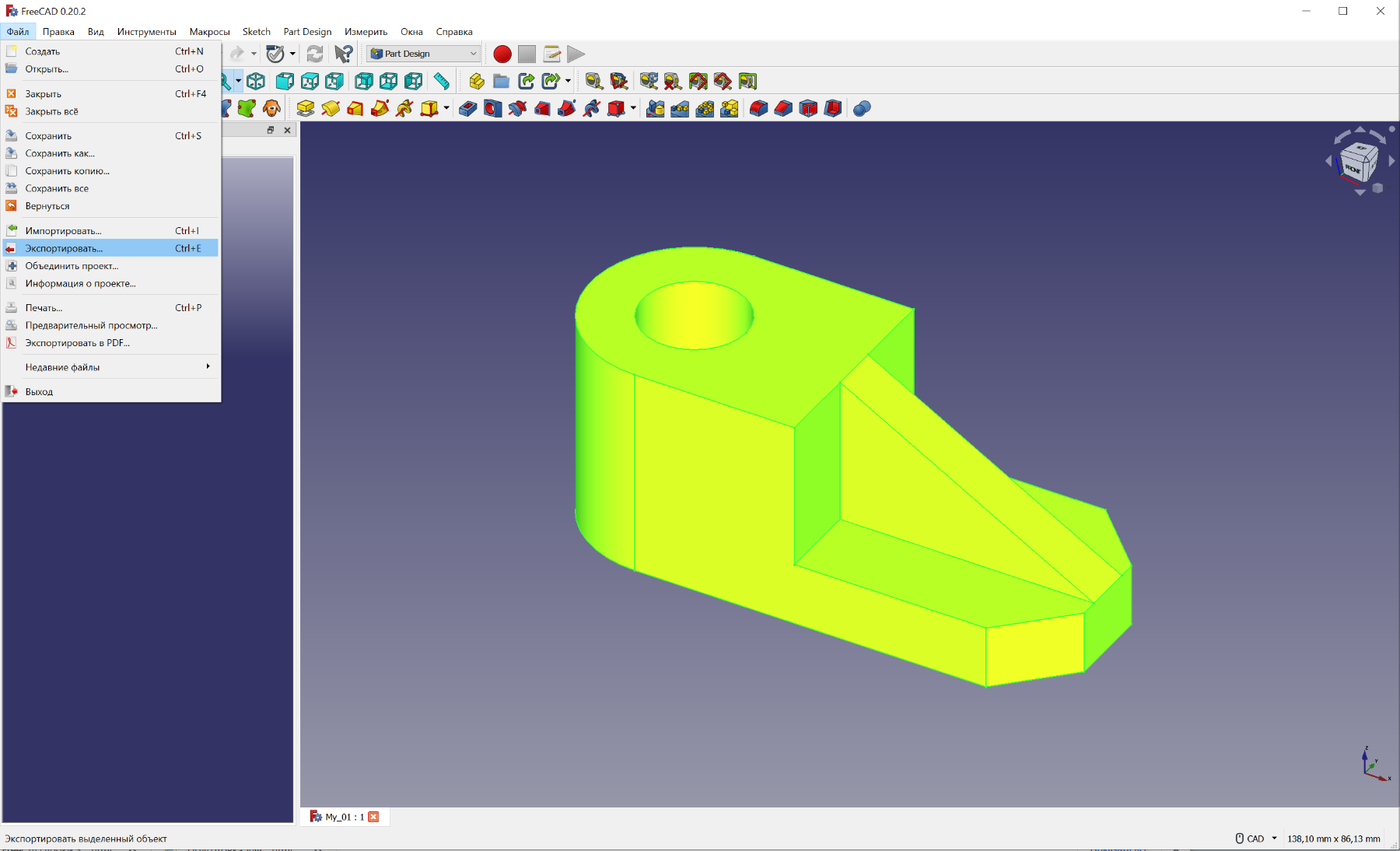

Файл -> Экспортировать

в формат STL

[ru0aog]

Неожиданно возникли трудности со слайсером.
Если FreeCAD устанавливался без прав администратора и работал на Win7-х64,
то последняя версия Cura требует исключительно Win10 и права админа (на рабочем компе с этим проблемы, а на домашнем не хватает времени).
Также Cura 5.3.0 не поддерживает принтер Flying Bear Ghost 6.
Безобразие!

Ладно, пока разберёмся, что же там нужно прописать в G-коде, чтобы работать с Flying Bear Ghost 6.
На ютуб-канале Владимира Комарова предлагаются следующие коды:

Стартовый

Spoiler

;ПЕРЕД НАЧАЛОМ
M220 S100 ;поток на исходные 100%
M221 S100 ;скорость на исходные 100%
M107 ;выключить обдув модели
G90 ;переключить координаты на абсолютные
M82 ;экструдер на абсолютные координаты

;ПАРКОВКА
G28 ;запарковаться
G92 E0 ;задать координату экструдеру 0
G0 Z0.25 F3600 ;приподнять сопло на 0.25мм быстро

;ПРОГРЕВ
M190 S{material_bed_temperature_layer_0} ;прогрев стола
M109 S{material_print_temperature_layer_0, 0} ;прогрев сопла

;НОРМАЛИЗАЦИЯ МАТЕРИАЛА В СОПЛЕ
G1 E4 F500 ;выдавить нитку 4мм
G1 X5 Y5 F3600 ;переместить голову к столу в координаты X5 Y5
G0 Z5 ; поднять голову на высоту 5мм
G1 E3 F500 ; ретракт 1мм
G92 E0 ;экструдеру задана начальное положение
; нитка обрезана об край стола

Стоповый

Spoiler

;УБРАТЬ ИНСТРУМЕНТЫ
G91 ;переход в координаты относительно текущего положения
G1 E-1 F1500 ;откат филамента 1мм
G1 X5 Y5 Z0.2 F5000 ;сопло в сторону от отпечатка
G1 Z5 F1500 ;поднять сопло на 5мм
G90 ;переход в абсолютные координаты стола
G1 X10 Y{machine_depth} F5000 ;увести голову в левый дальний угол X10 Y210

;ОТКЛЮЧИТЬ ИНТРУМЕНТЫ
M107 ;выключить обдув модели
M104 S0 ;выключить нагрев сопла
M140 S0 ;выключить нагрев стола
M84 ;отключить моторы

В тестовой модели, что шла вместе с принтером, китайцы предлагают такой код:

Aone2(1).rar

(1.79 МБ) 217 скачиваний

Стартовый:

Spoiler

;FLAVOR:Marlin
;TIME:8155
;Filament used: 8.91373m
;Layer height: 0.2
;MINX:65.303
;MINY:65.962
;MINZ:0.2
;MAXX:189.409
;MAXY:150.527
;MAXZ:43.4
;Generated with Cura_SteamEngine 5.0.0
M140 S60
M105
M190 S60
M104 S200
M105
M109 S200
M82 ;absolute extrusion mode
M220 S100 ;reset feedrate
M221 S100 ;reset flowrate
G90 ;use absolute coordinates
M82 ;absolute extrusion mode
G28 ;home
G1 Z2 F1500 ;raise z
G92 E0 ;reset extruder

G1 X75 Y5 F5000 ;start position
G1 Z0.28 F1500 ;lower z
G1 E4 F500 ;prime the filament
G1 X180 E10 F500 ;1st line
G1 Y5.4 F5000
G1 X75 E20 F500 ;2nd line
G1 Z2 F1500 ;raise z
G92 E0 ;reset extruder
G92 E0
G92 E0
G1 F1500 E-6
;LAYER_COUNT:217
;LAYER:0
M107
G0 F9000 X70.13 Y70.517 Z0.2
G0 X65.303 Y81.846

Стоповый:

Spoiler

;TIME_ELAPSED:8155.918114
G1 F1500 E592.28494
M140 S0
M107
G91 ;use relative coordinates
G1 E-4 F1500 ;retract the filament
G1 X5 Y5 Z0.2 F5000 ;wipe
G1 Z5 F1500 ;raise z
G90 ;use absolute coordinates
G1 X10 Y210 F5000 ;park print head

M107 ;turn off fan
M104 S0 ;turn off hotend
M140 S0 ;turn off heatbed
M84 ;disable motors
M82 ;absolute extrusion mode
M104 S0
;End of Gcode
;SETTING_3 {"global_quality": "[general]\\nversion = 4\\nname = Standard Quality
;SETTING_3 #2\\ndefinition = flyingbear_ghost_5\\n\\n[metadata]\\ntype = qualit
;SETTING_3 y_changes\\nquality_type = normal\\nsetting_version = 20\\n\\n[values
;SETTING_3 ]\\nadhesion_type = brim\\nsupport_type = buildplate\\n\\n", "extrude
;SETTING_3 r_quality": ["[general]\\nversion = 4\\nname = Standard Quality #2\\n
;SETTING_3 definition = flyingbear_ghost_5\\n\\n[metadata]\\ntype = quality_chan
;SETTING_3 ges\\nquality_type = normal\\nsetting_version = 20\\nposition = 0\\n\
;SETTING_3 \n[values]\\nbrim_width = 15\\nretraction_amount = 6\\nz_seam_corner
;SETTING_3 = z_seam_corner_none\\nz_seam_type = back\\n\\n"]}

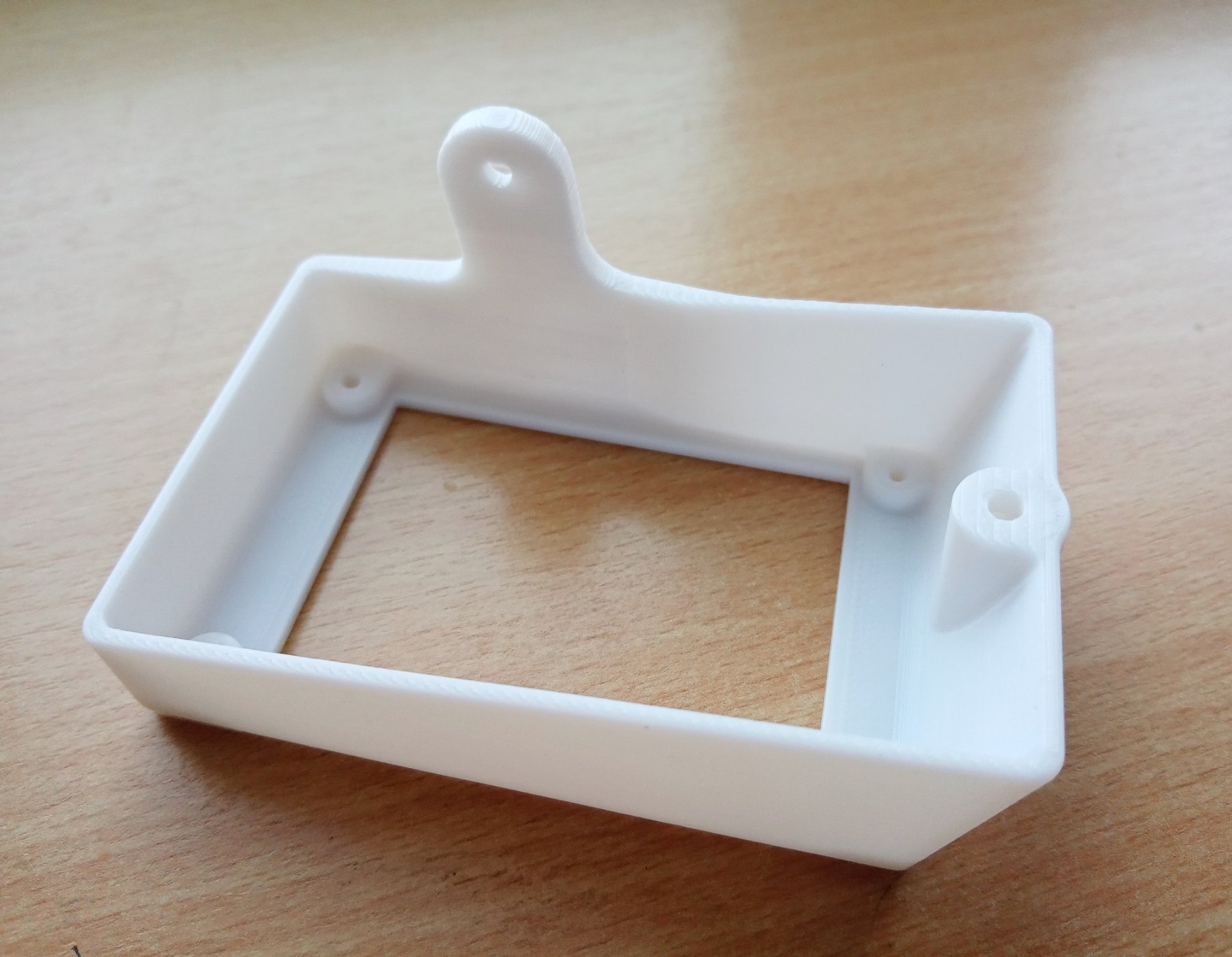

Кстати, что это за модель я так и не понял.
Какая-то мыльница или рамочка или коробочка...

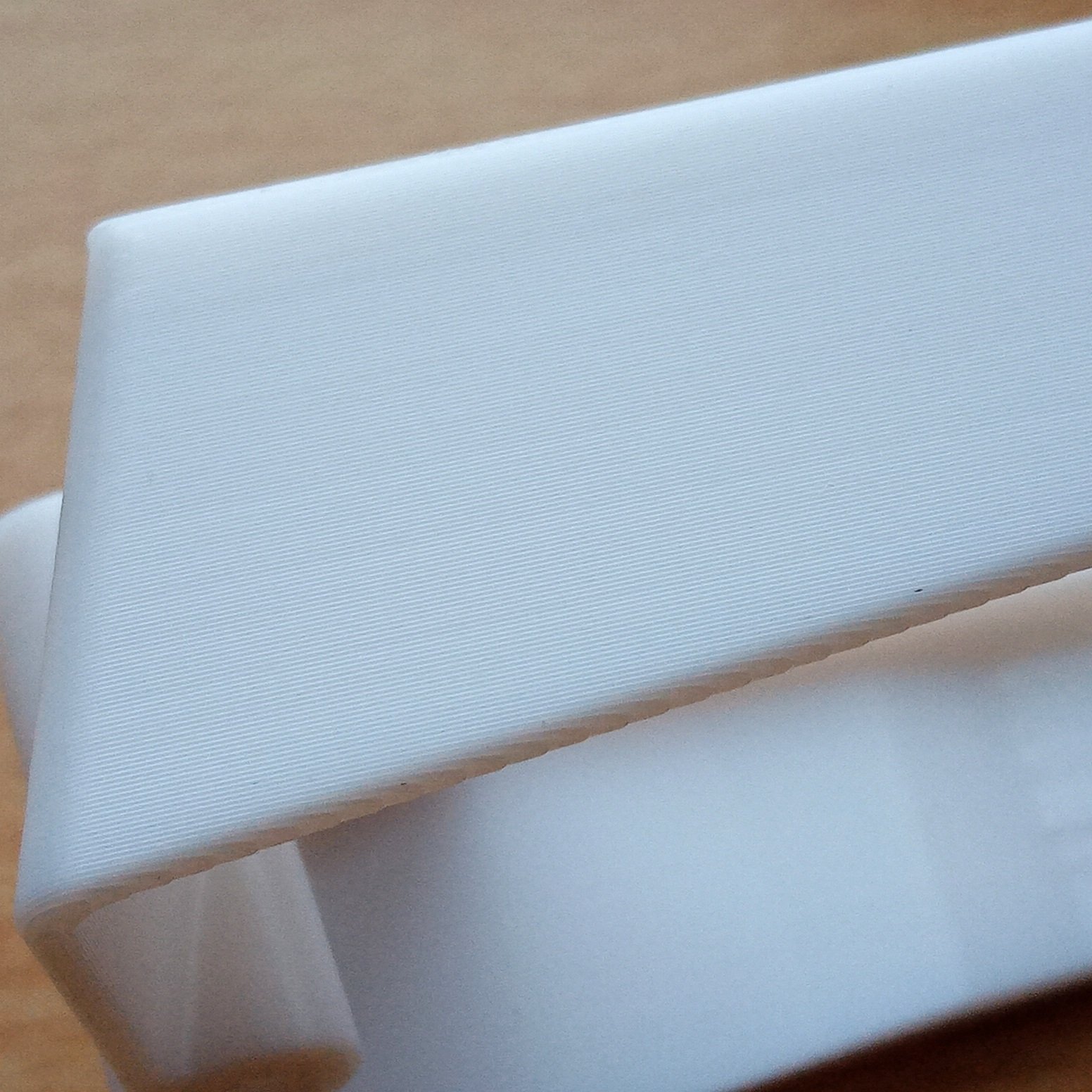

Вот она недопечатанная при первой попытке.

После регулировки напряжения драйвера экструдера:

Слои легли так

[ru0aog]

Так, теперь первая полезная работа для принтера:
- нужно изготовить держатели для батарей
вот такие:

Будем создавать модель

[ru0aog]

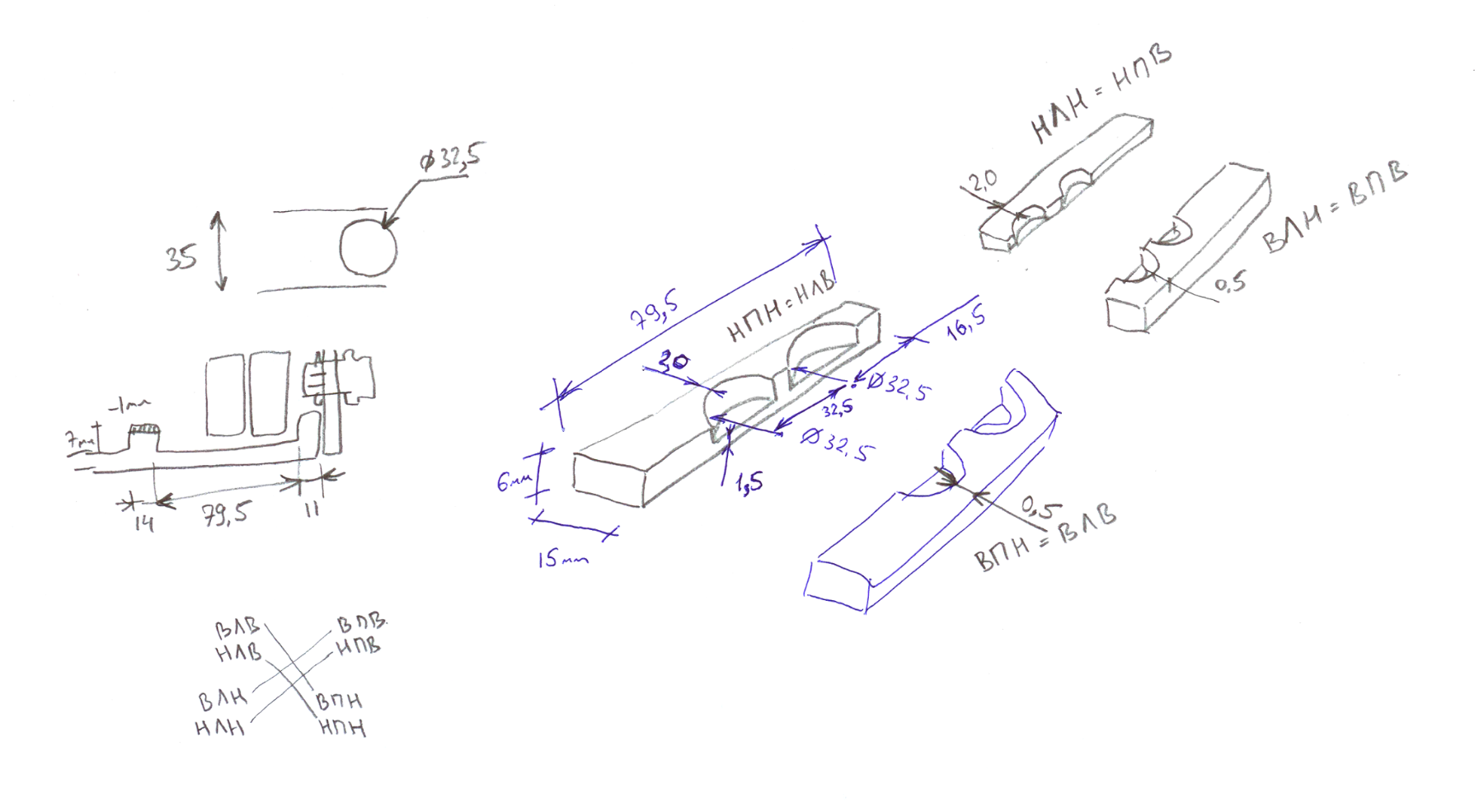

По ходу дела решено было немного подкорректировать конструкцию держателей.

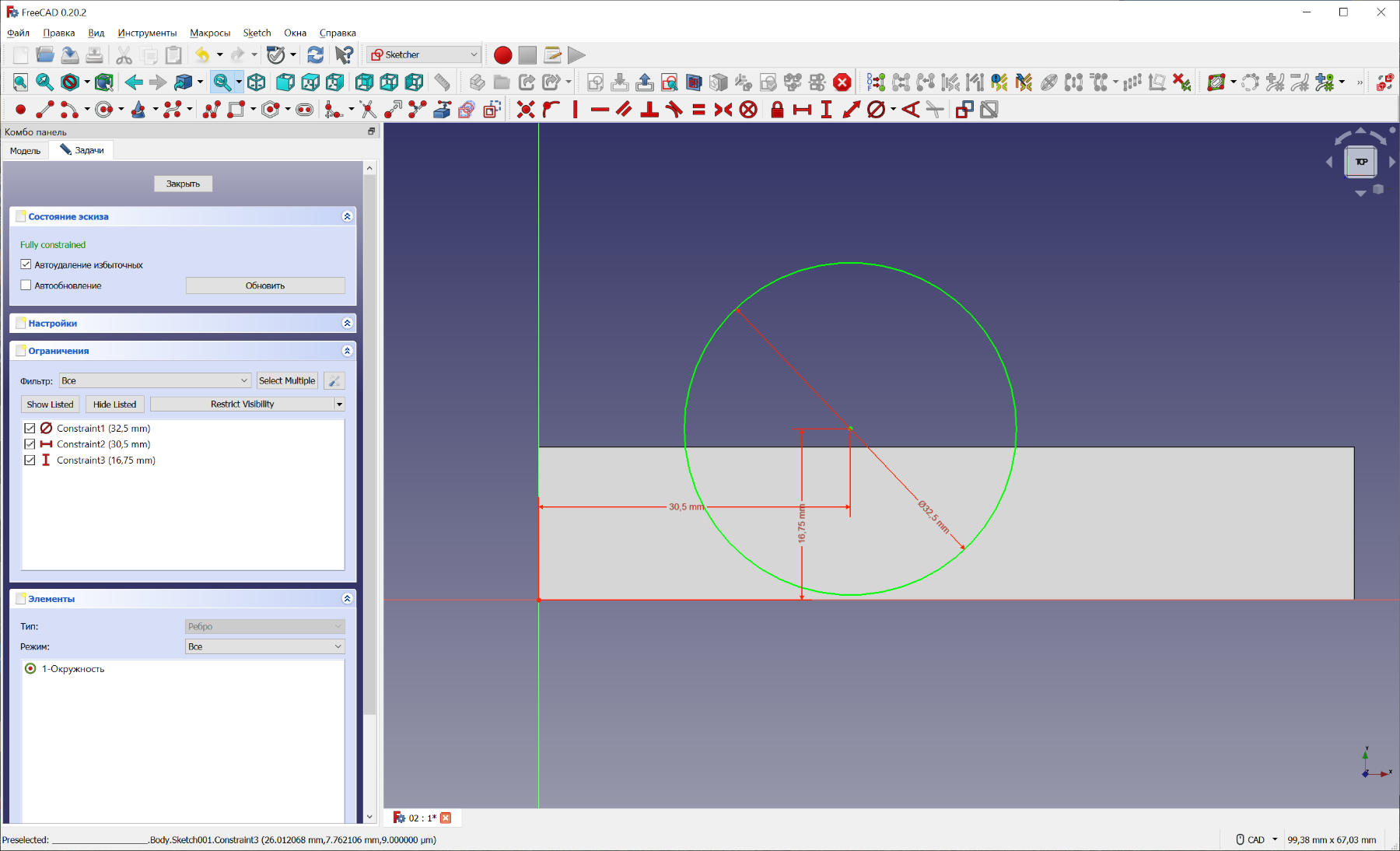

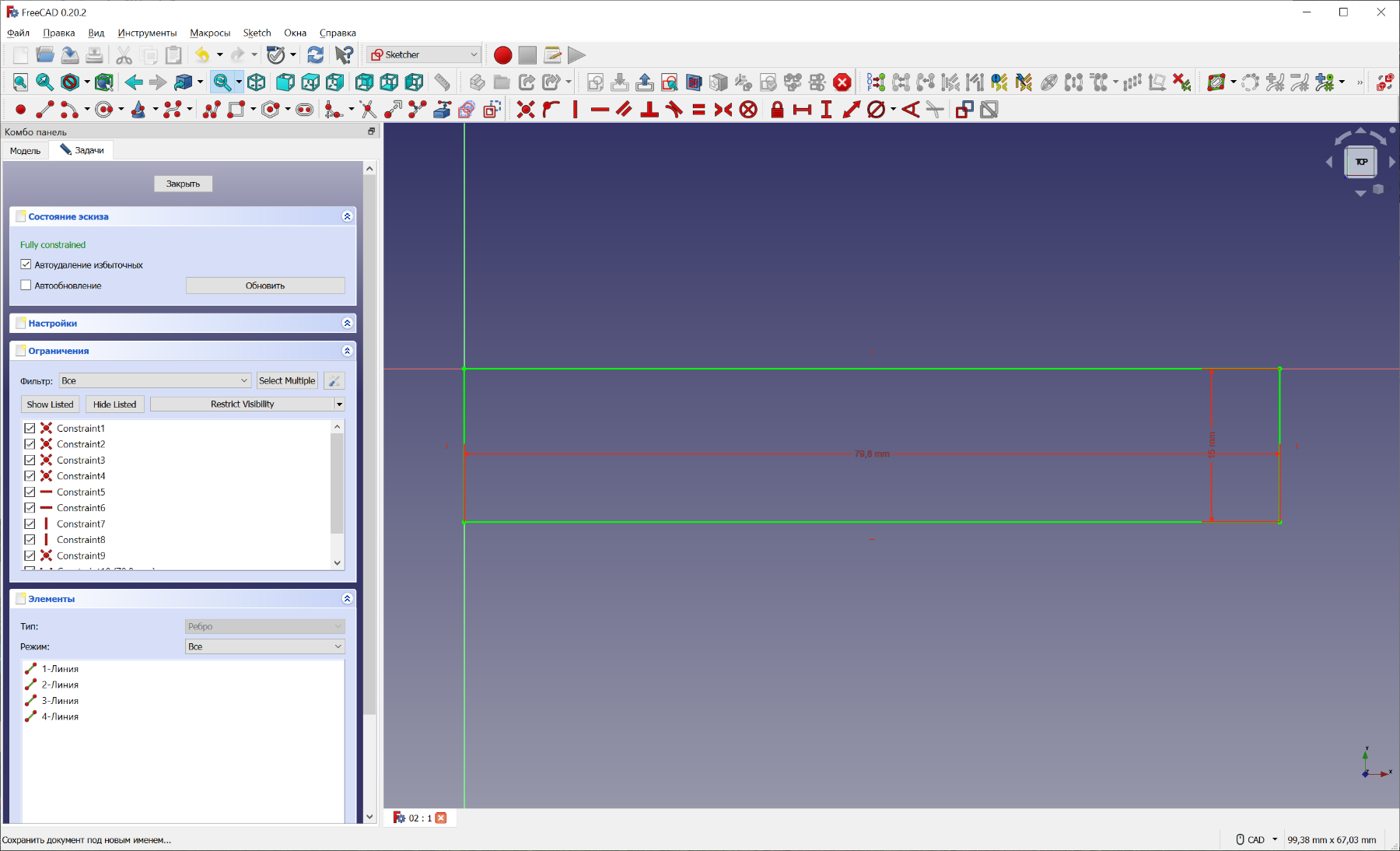

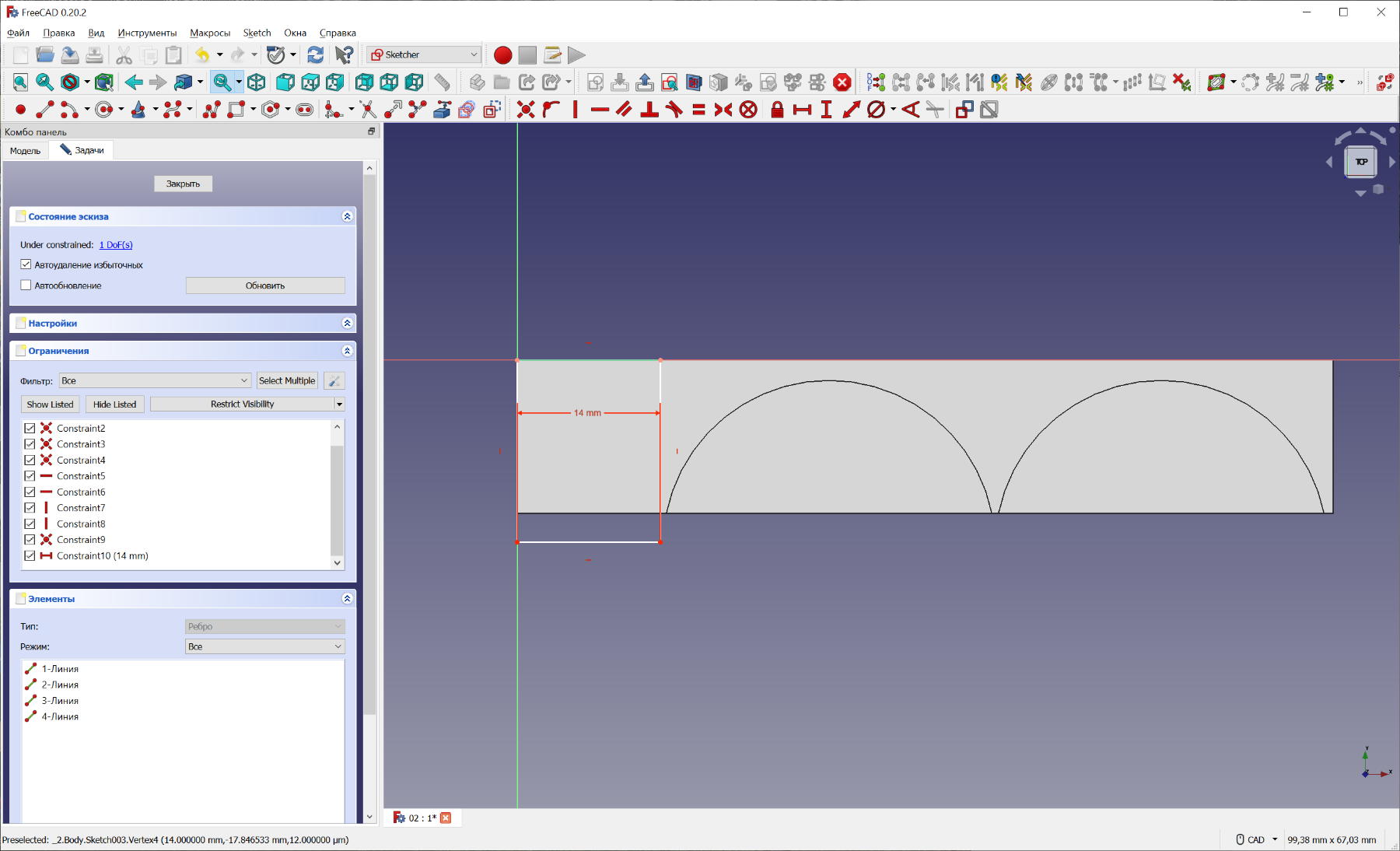

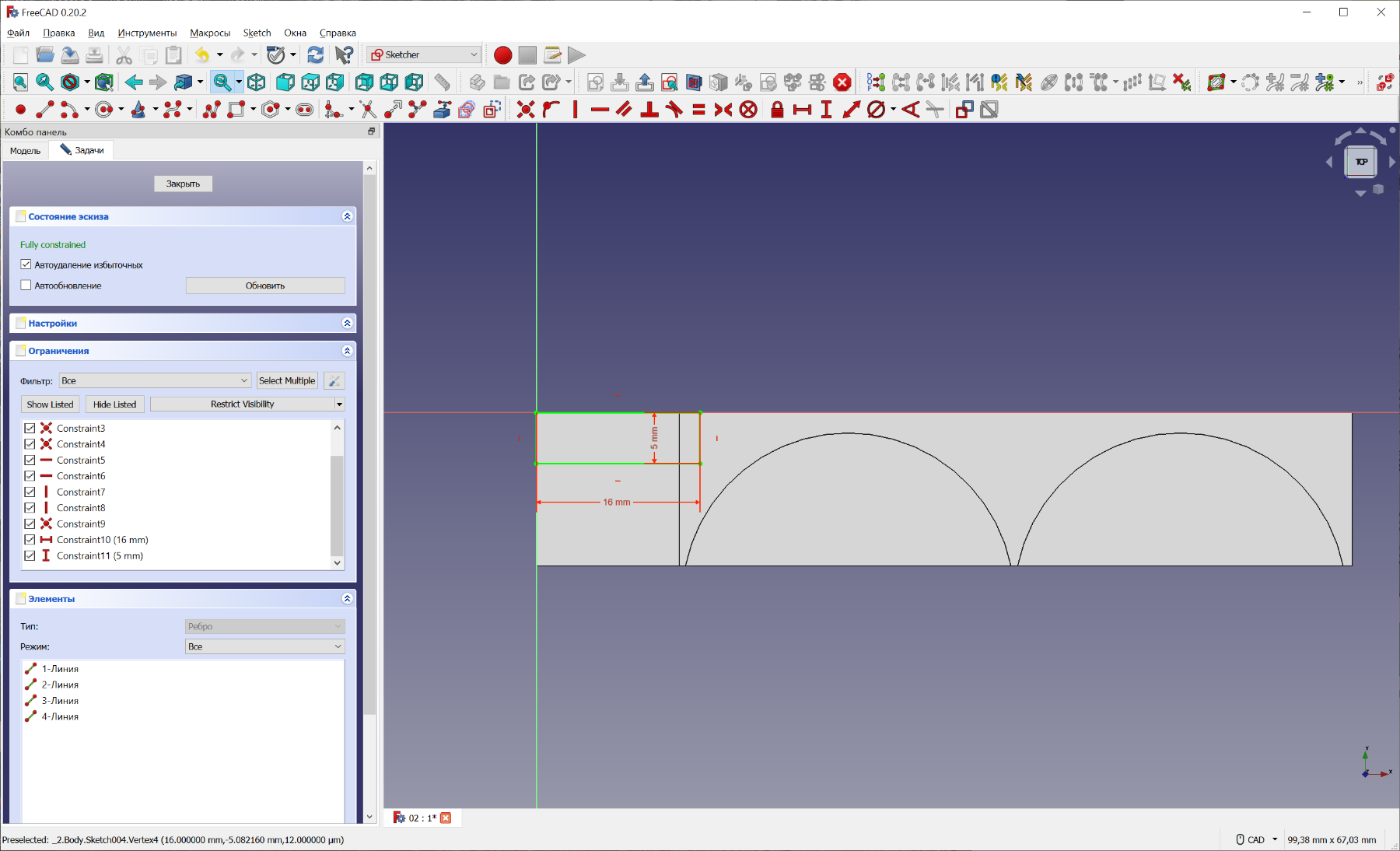

Создаём прямоугольник с привязкой к нулевой точке координат

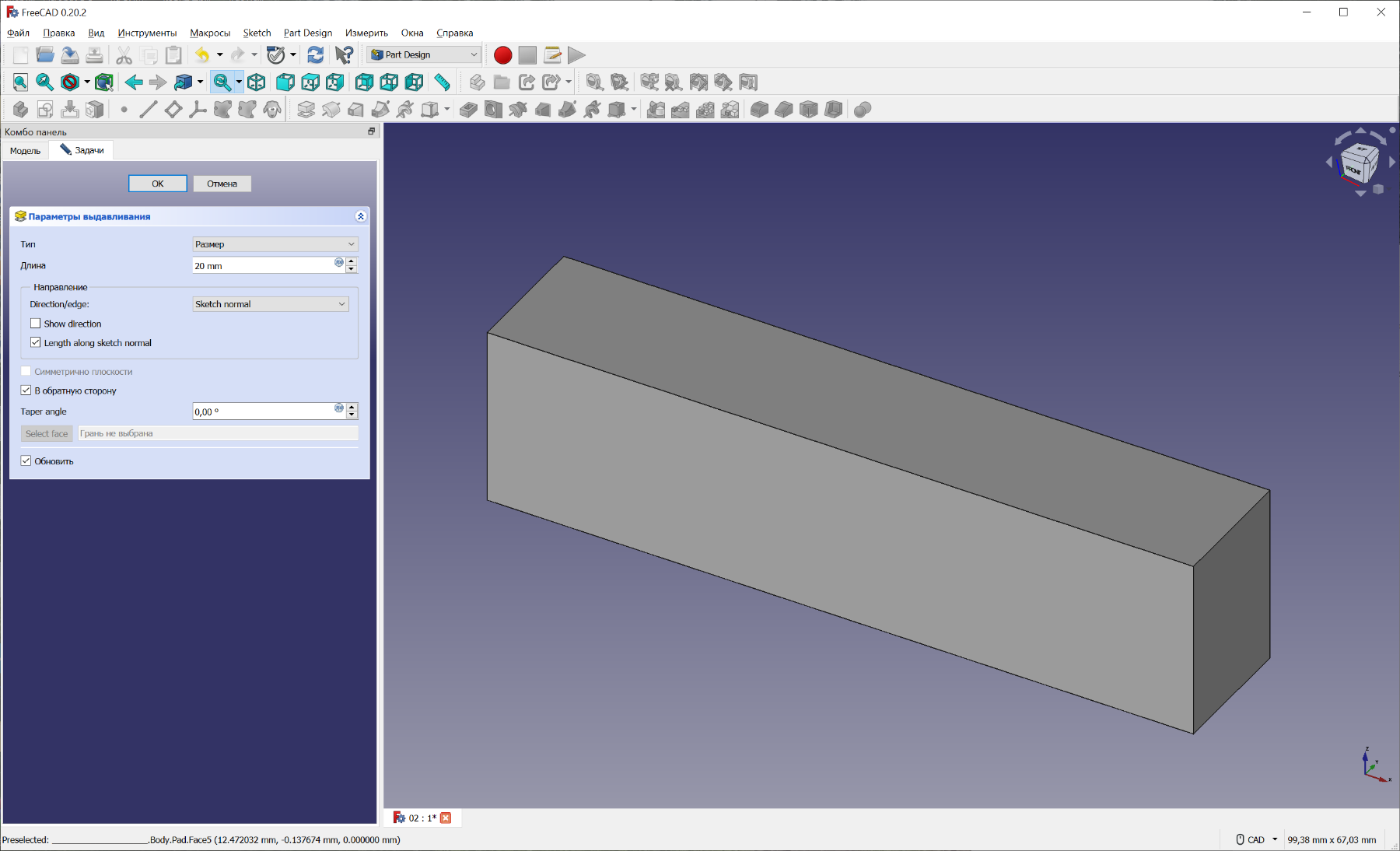

Выдавливаем на 20 мм (это будет ширина)

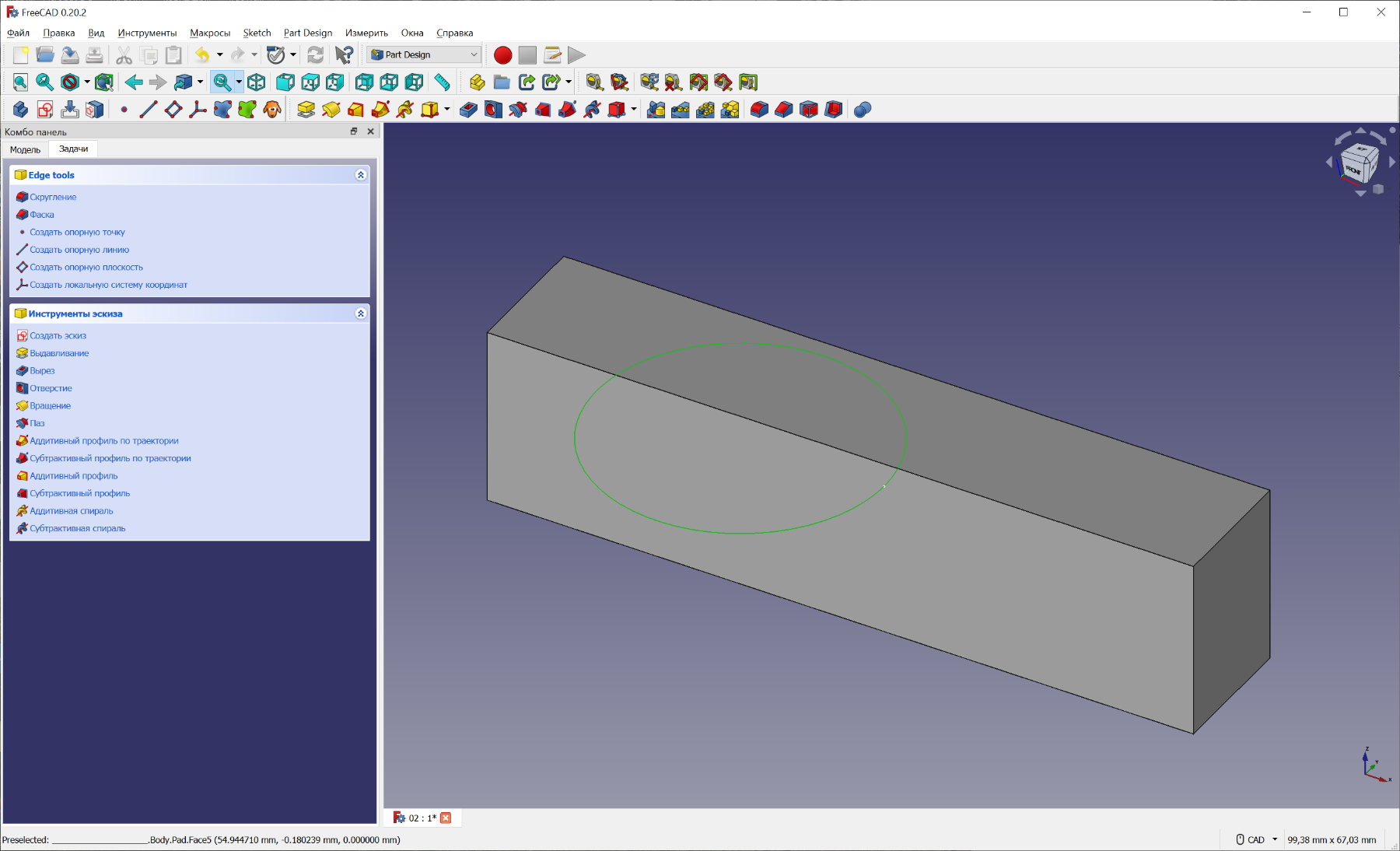

Создаём в скетче круг

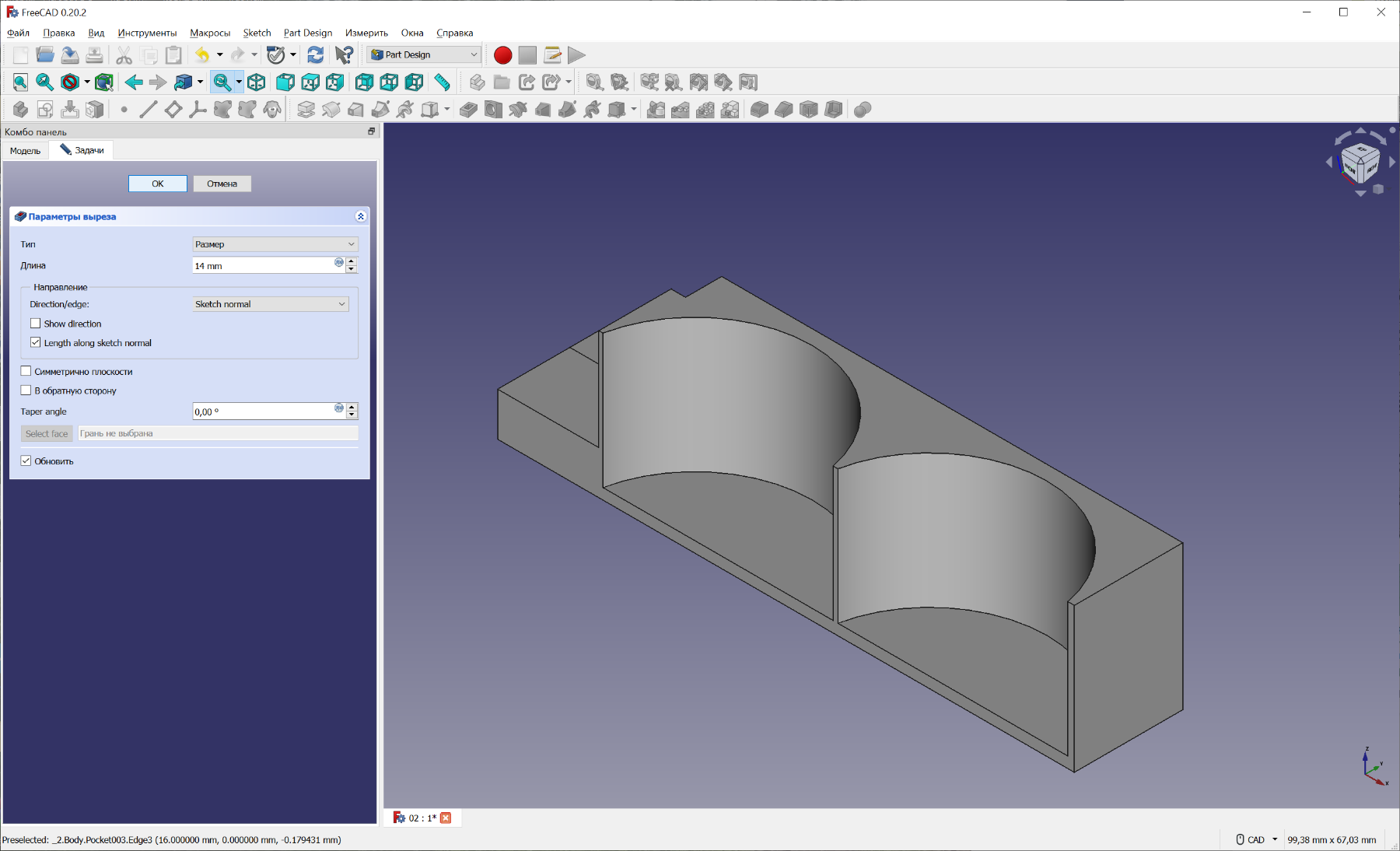

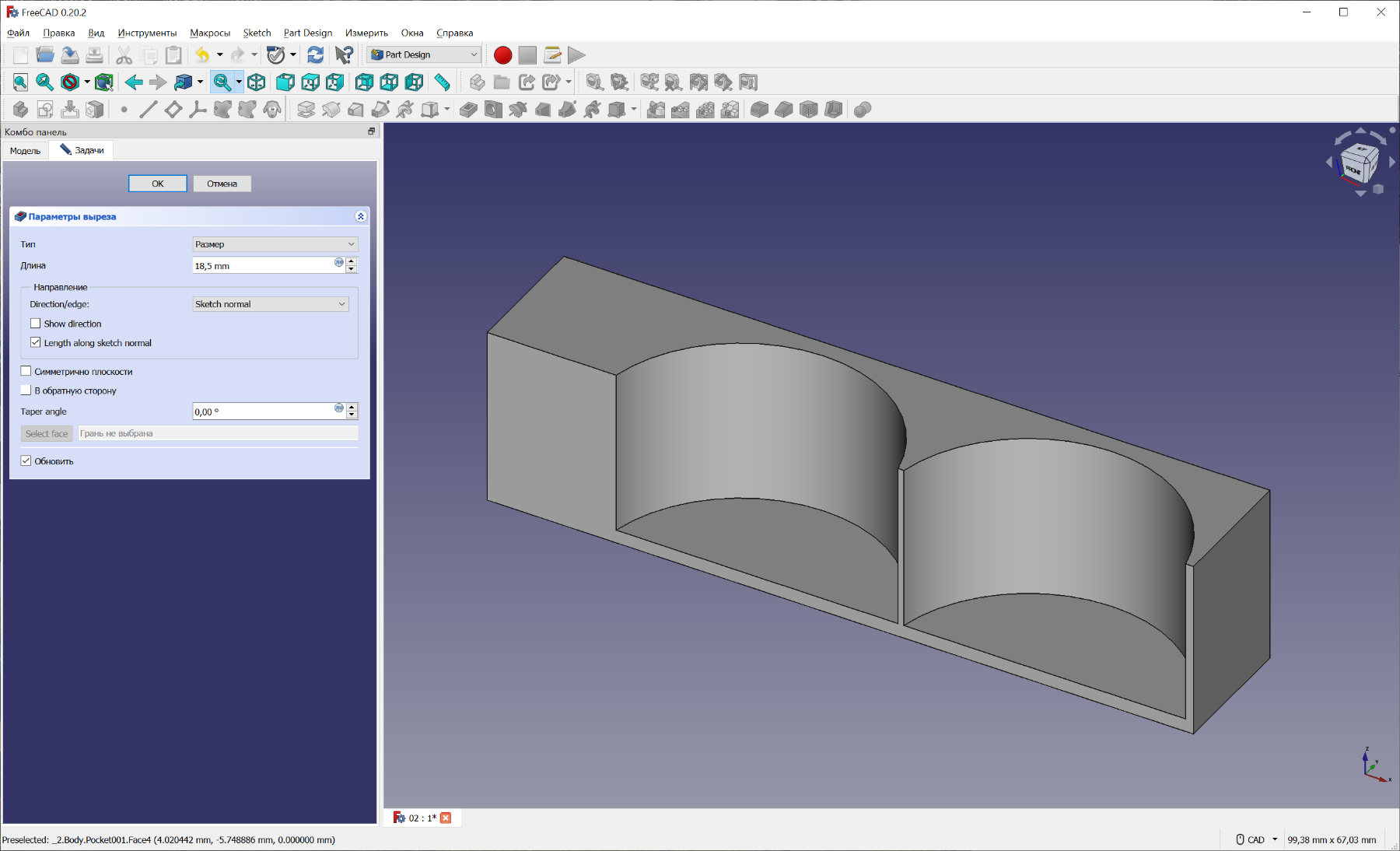

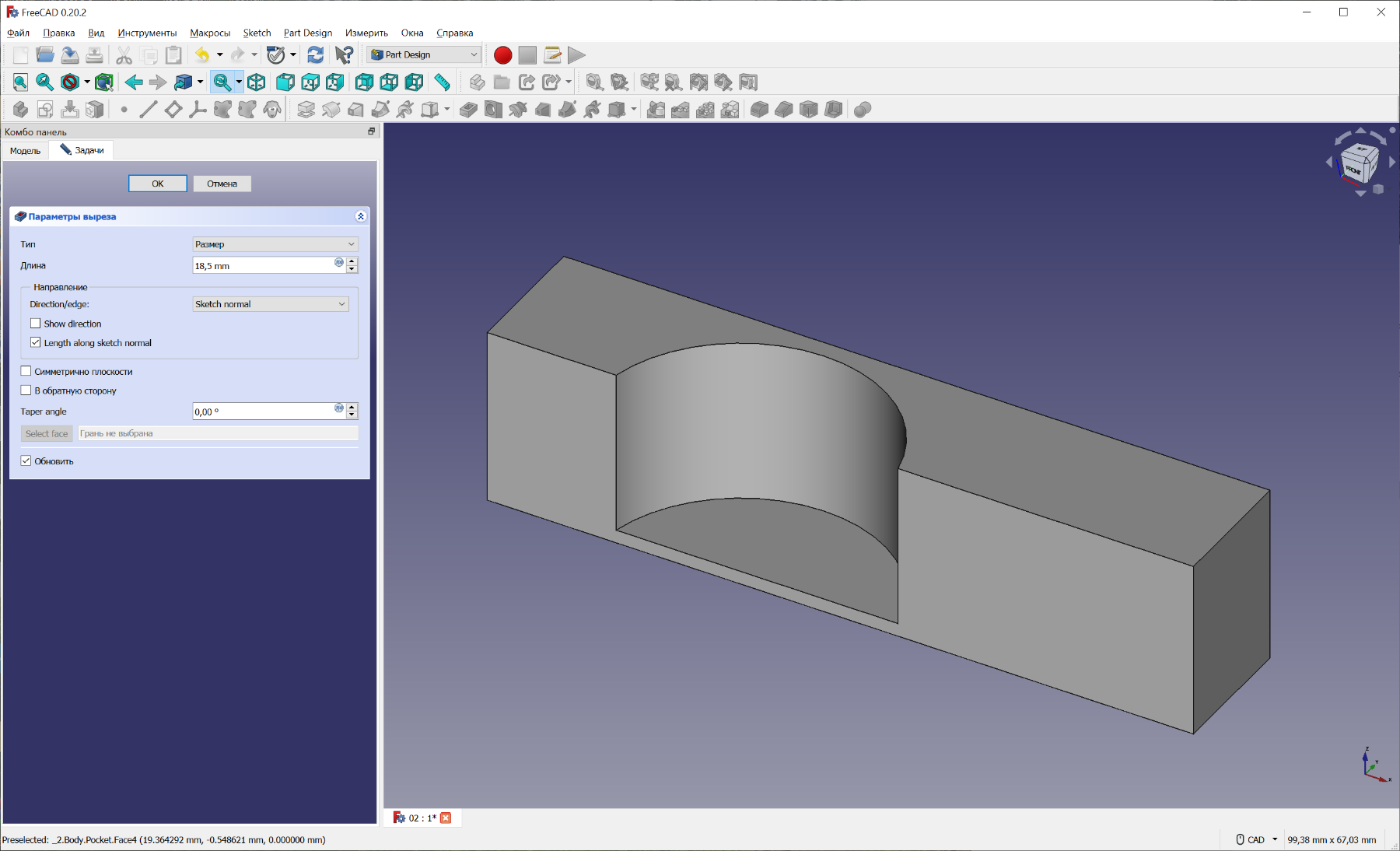

вырезаем на глубину 18,5 мм

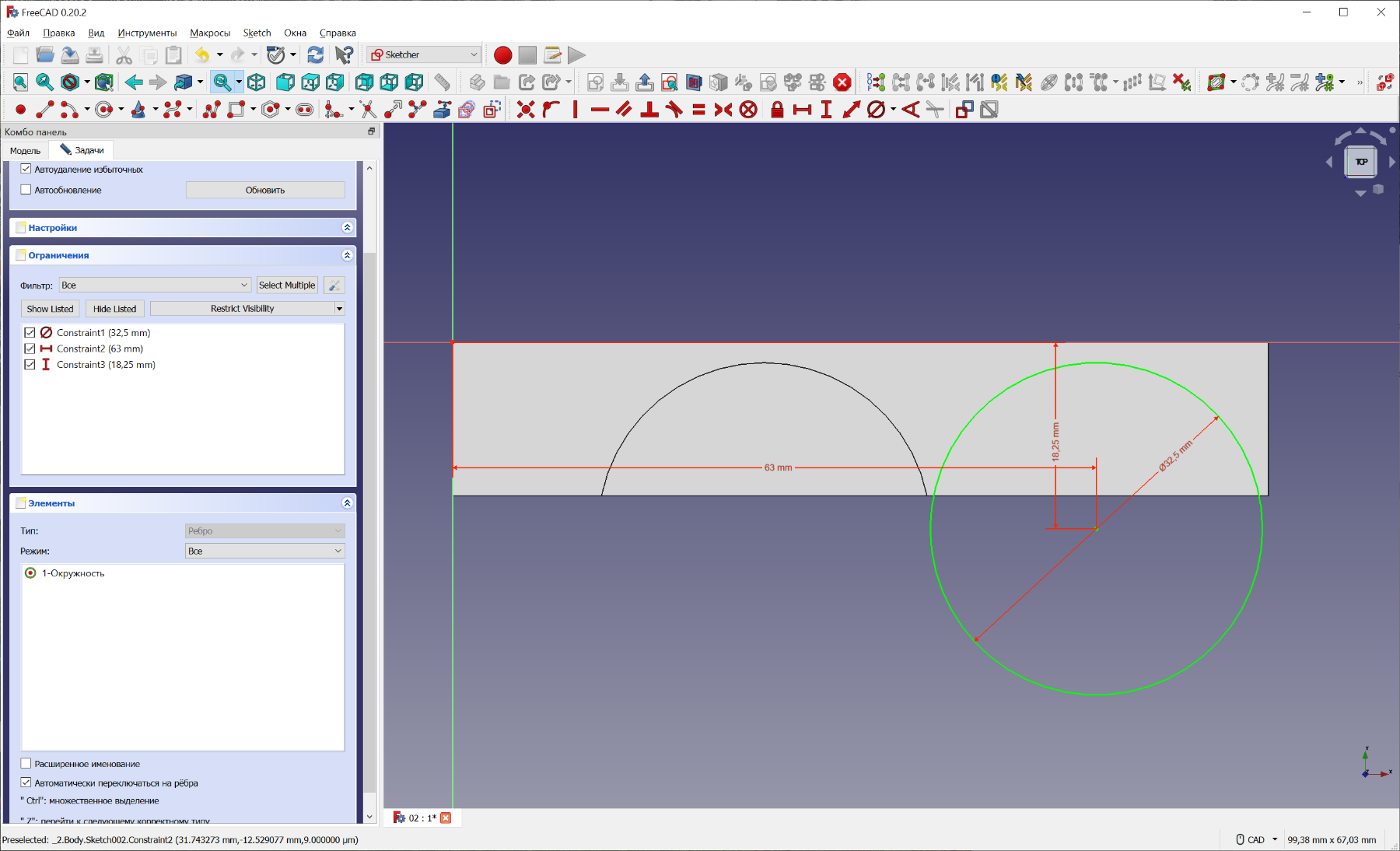

второй круг

также вырезаем

Срезаем полочку

и делаем выступ под плату

вот так

[ru0aog]

Ответная часть - такая же, но круги прижаты ближе к краю

и нет выступа

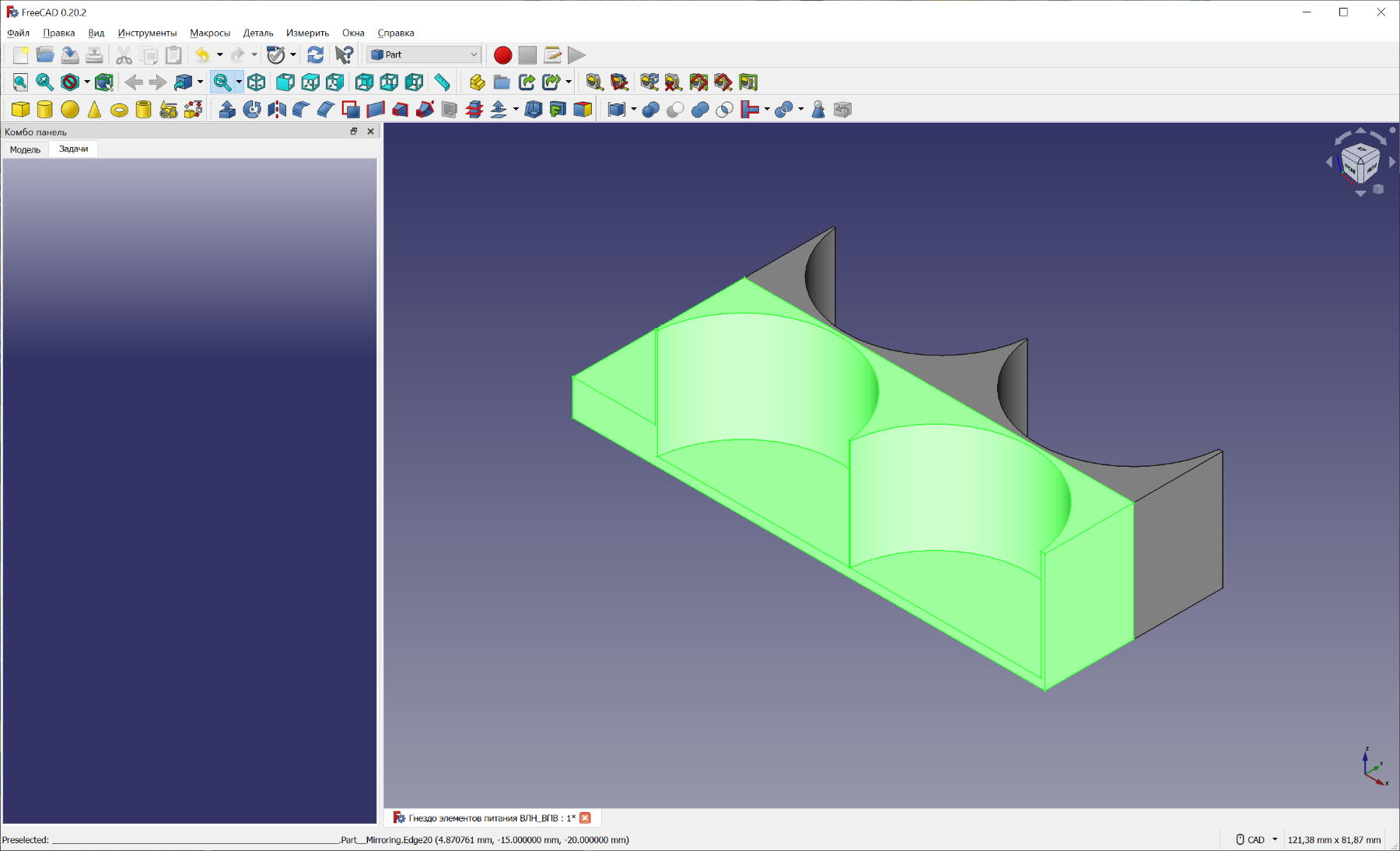

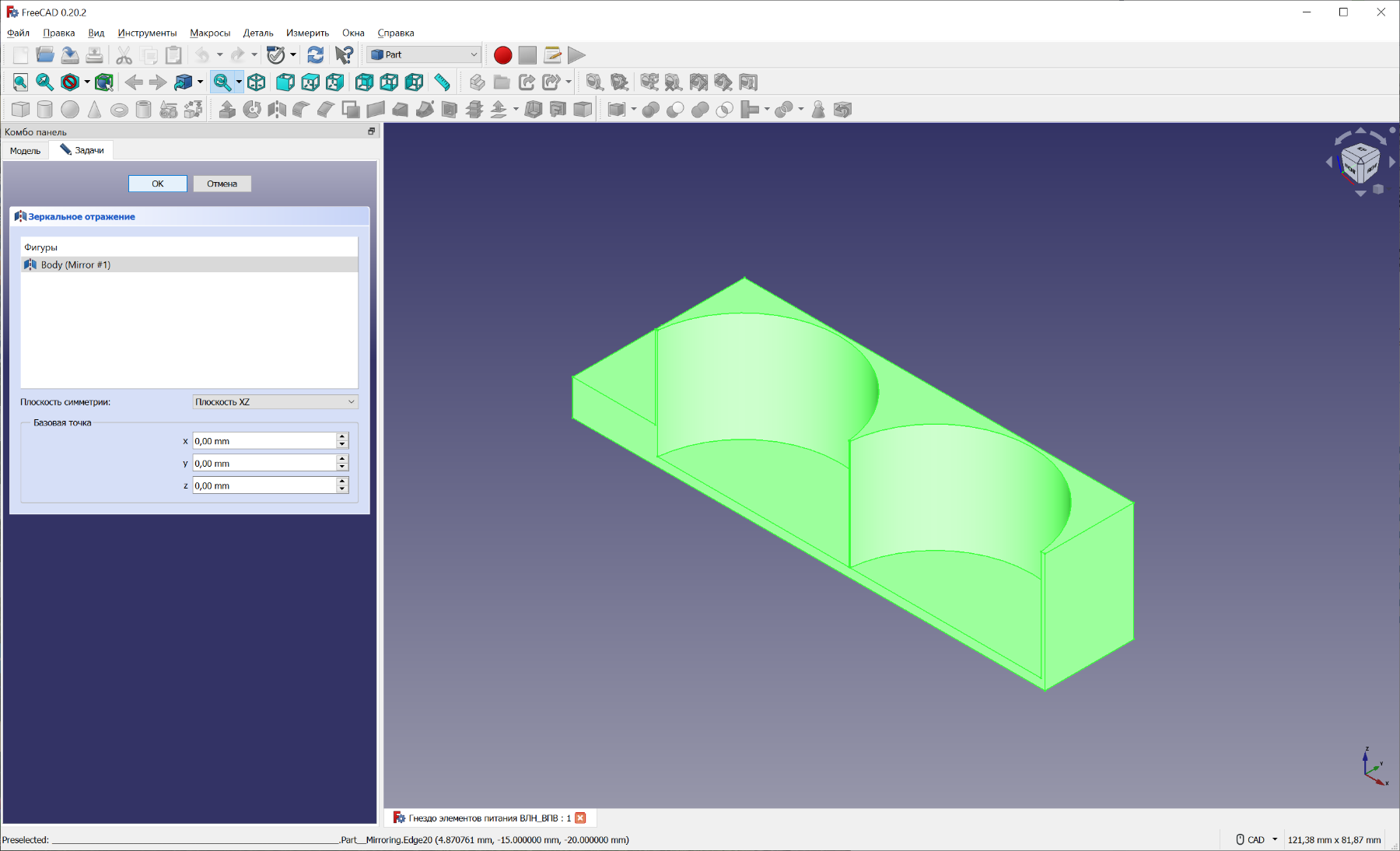

Зеркальное отражение детали получаем на верстаке "Part" -> "Зеркальное отражение"

так

и формируем STL

Гнездо элементов питания.rar

(119.7 КБ) 160 скачиваний

[ru0aog]

Со слайсером оказалось довольно просто.
Устанавливаем Cura 4.13.1 (она последняя поддерживает Windows 7 х64)

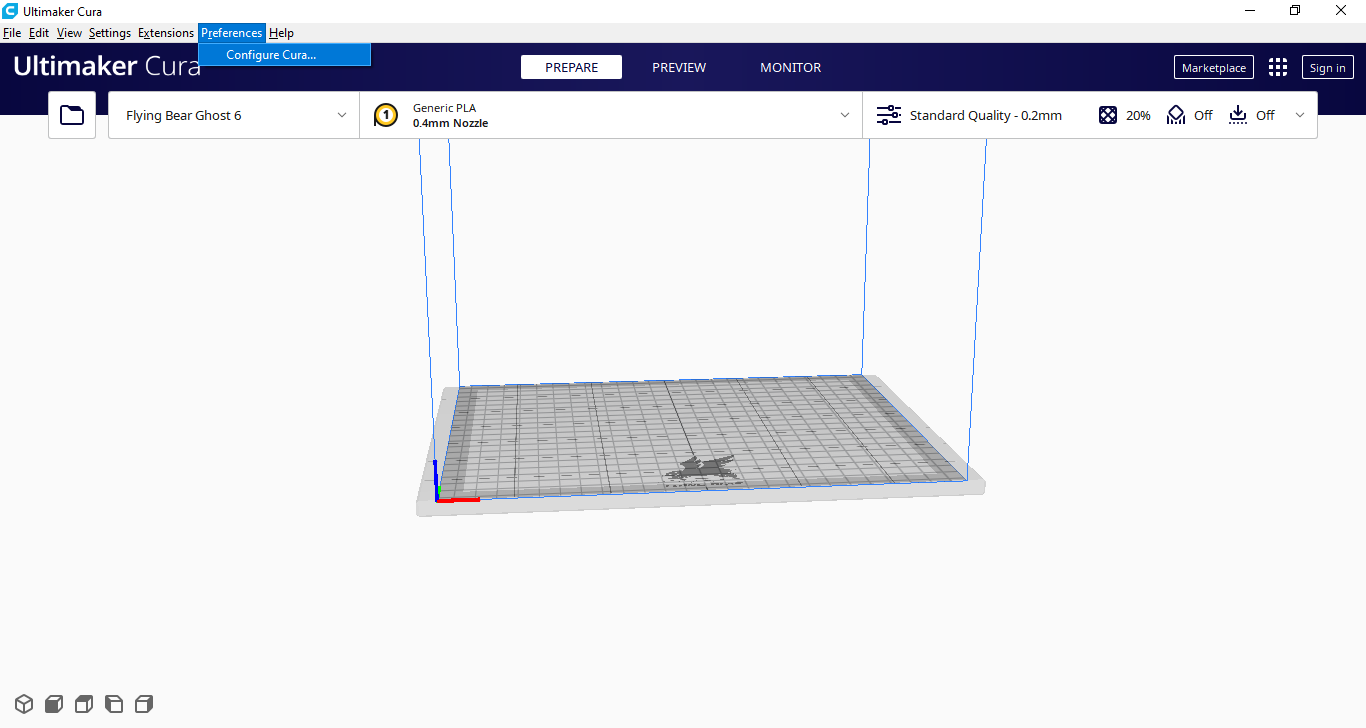

В настройках принтера выбираем "Flying Bear 5S" и правим стартовый и стоповый коды:
- старт

Spoiler

M220 S100 ;reset feedrate
M221 S100 ;reset flowrate
G90 ;use absolute coordinates
M82 ;absolute extrusion mode
G28 ;home
G1 Z2 F1500 ;raise z
G92 E0 ;reset extruder

G1 X75 Y5 F5000 ;start position
G1 Z0.28 F1500 ;lower z
G1 E4 F500 ;prime the filament
G1 X180 E10 F500 ;1st line
G1 Y5.4 F5000
G1 X75 E20 F500 ;2nd line
G1 Z2 F1500 ;raise z
G92 E0 ;reset extruder

- стоп

Spoiler

G91 ;use relative coordinates
G1 E-4 F1500 ;retract the filament
G1 X5 Y5 Z0.2 F5000 ;wipe
G1 Z5 F1500 ;raise z
G90 ;use absolute coordinates
G1 X10 Y210 F5000 ;park print head

M107 ;turn off fan
M104 S0 ;turn off hotend
M140 S0 ;turn off heatbed
M84 ;disable motors
M82 ;absolute extrusion mode
M104 S0

[ru0aog]

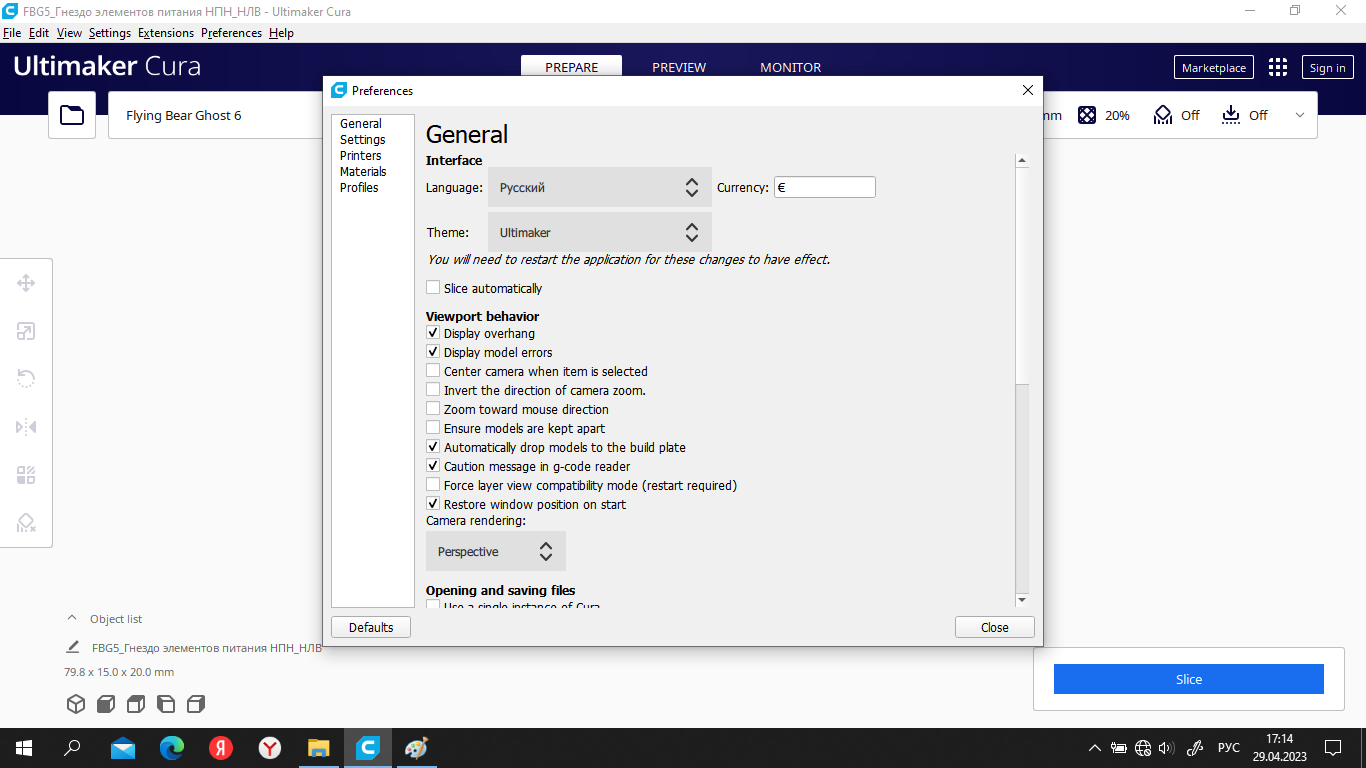

Далее в настройках

выбираем русский язык

Перезагружаем Куру!

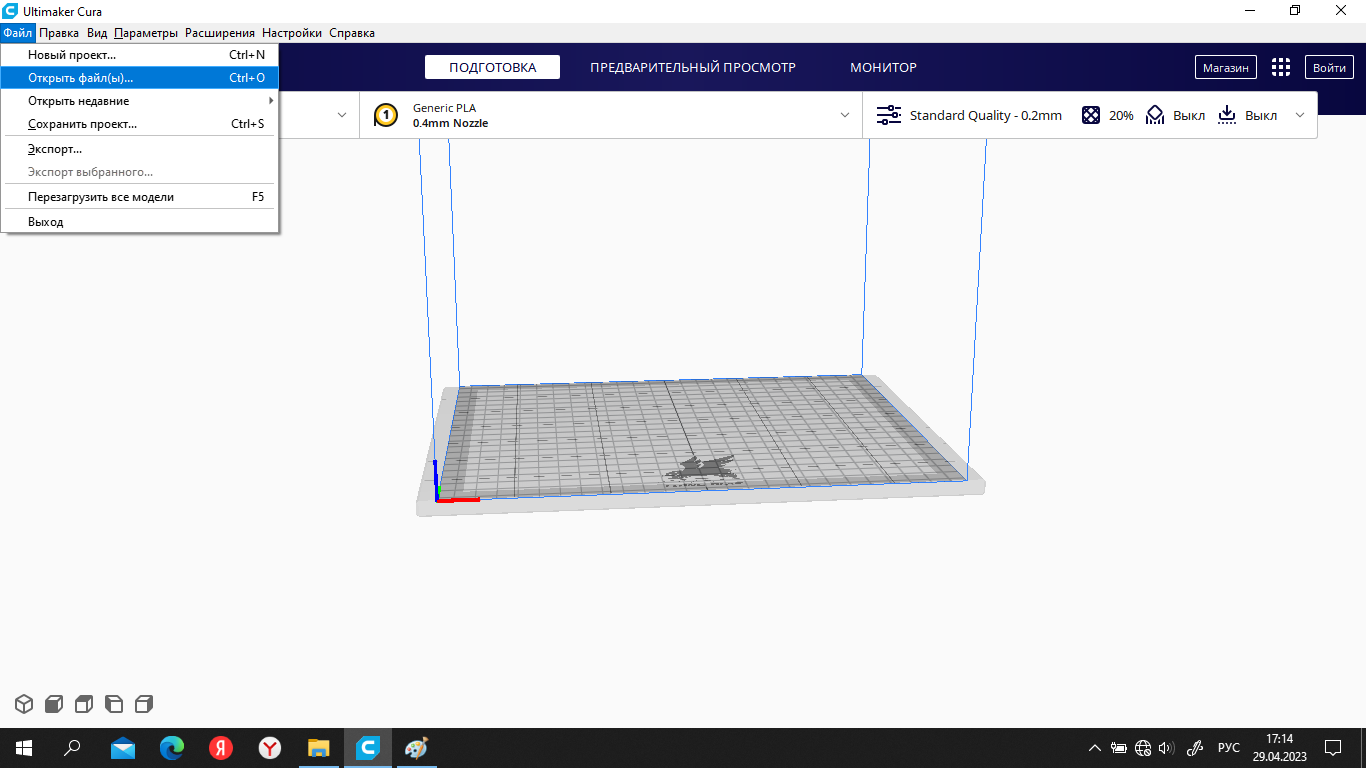

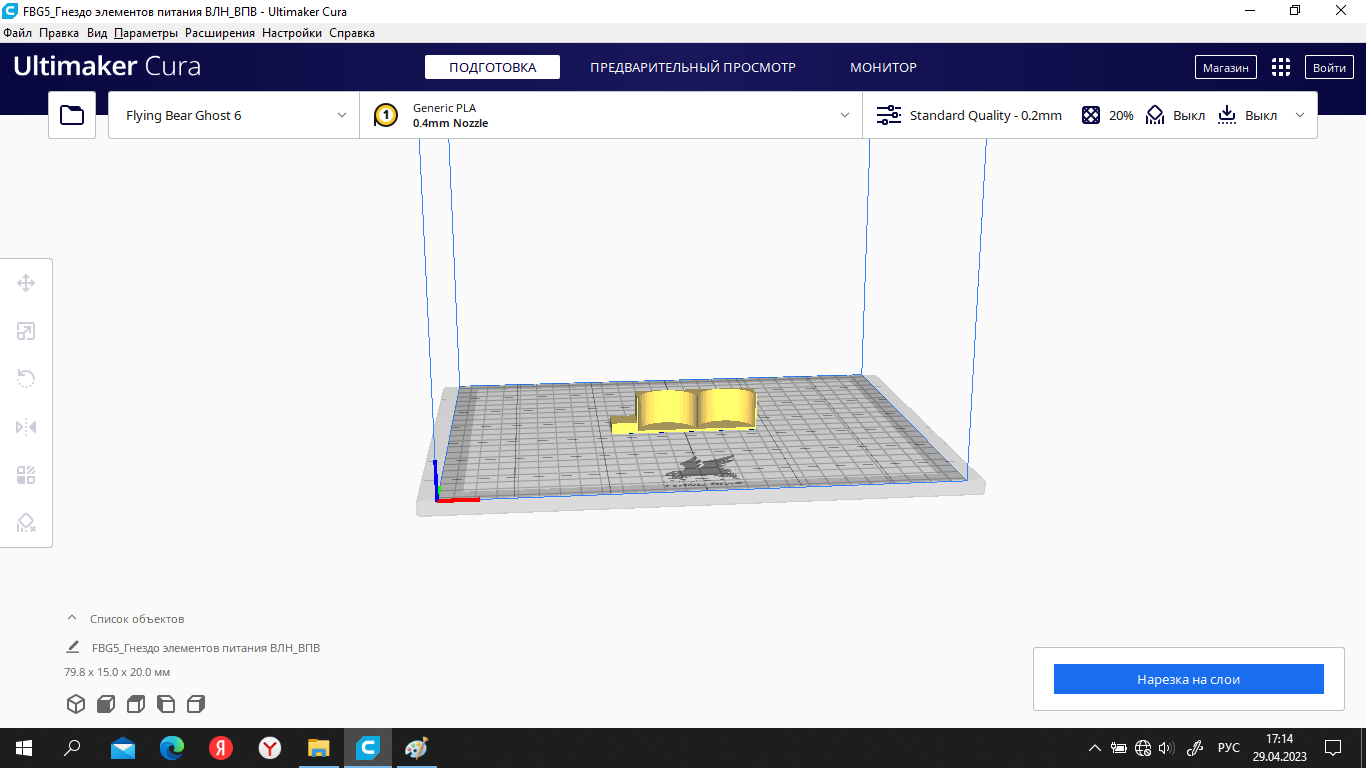

Далее открыть модель

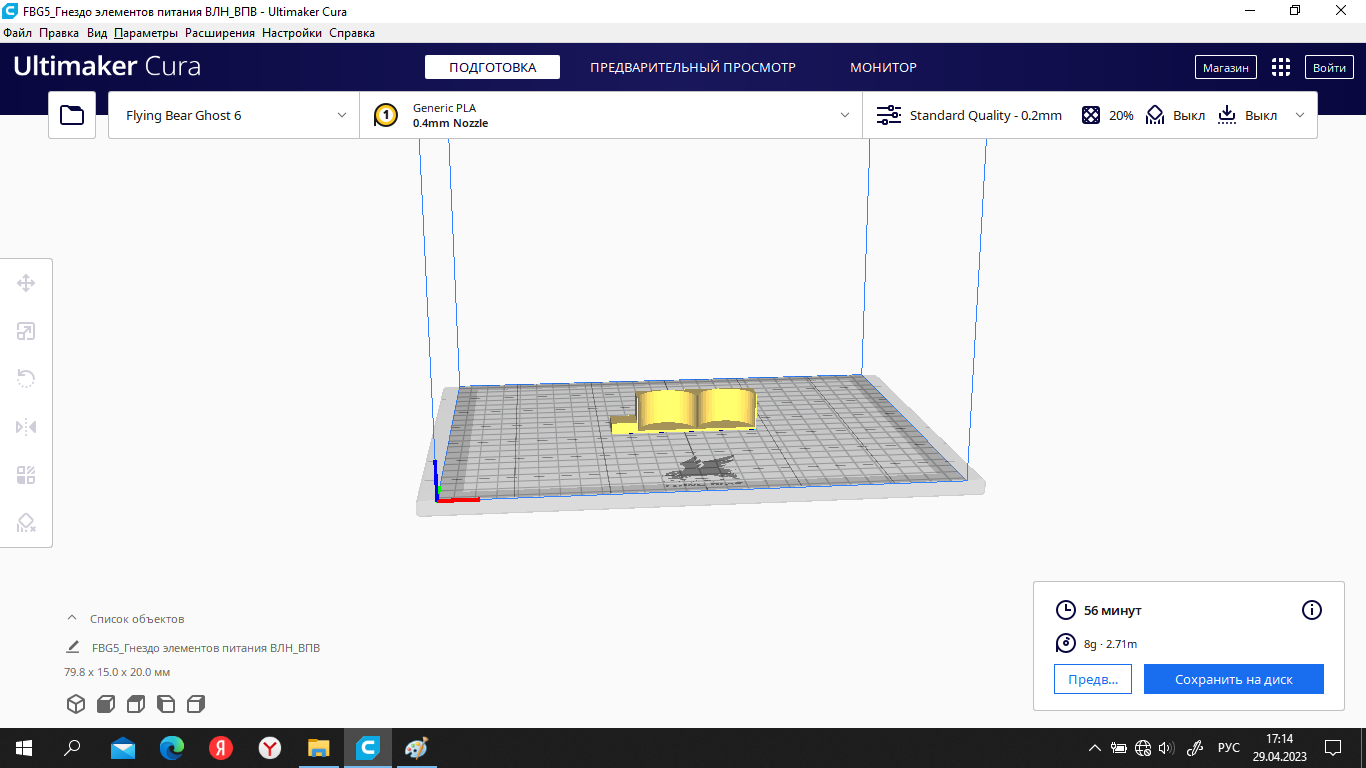

Нарезать на слои

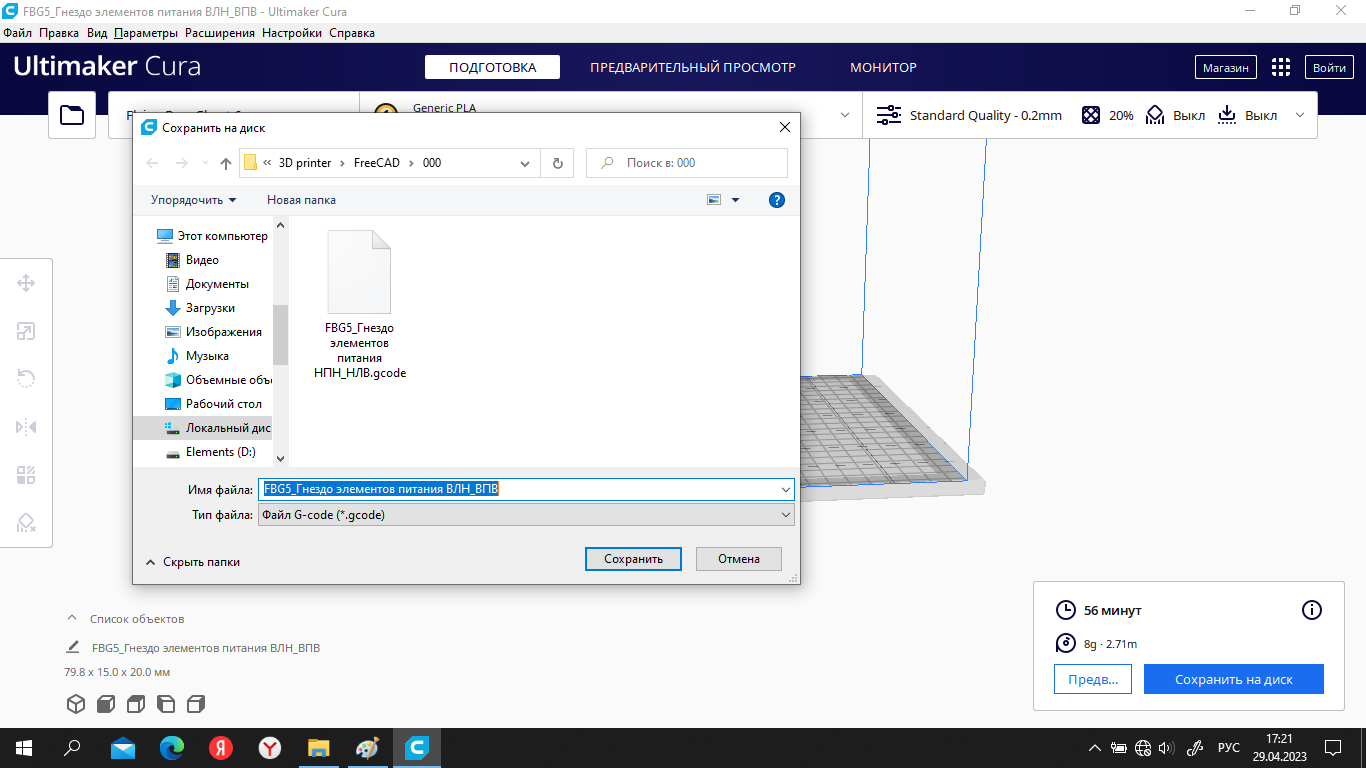

Сохранить на диск

всё

G-код сгенерирован

FBG5_Гнездо элементов питания.rar

(757.01 КБ) 186 скачиваний

Конечно, у меня выбрано 20% заполнение и настройки многие не проведены.
Но для первого старта пойдёт.
Осталось отправить на печать

[ru0aog]

Народ, прошу помощи.

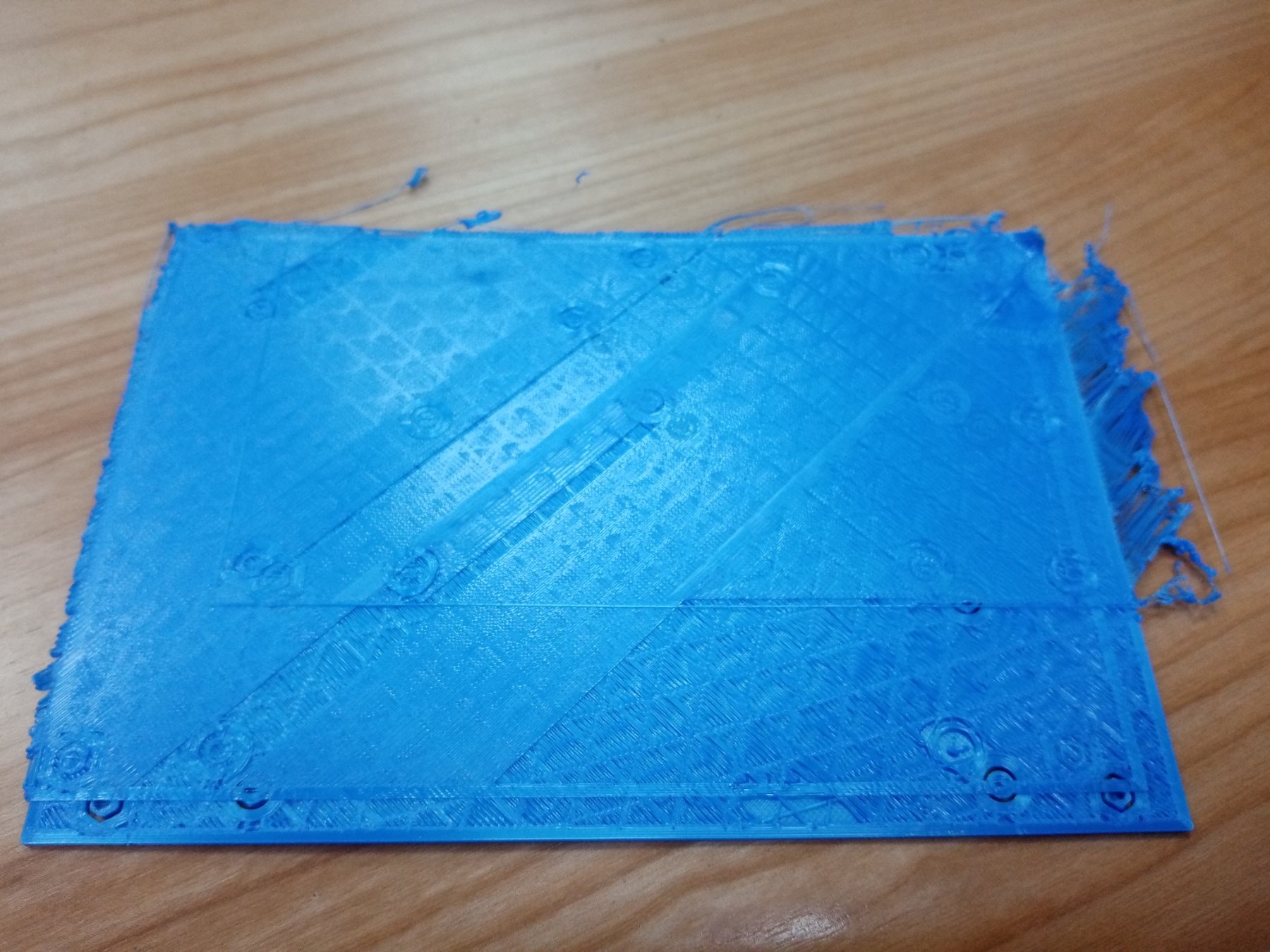

Вот тут попытался напечатать корпус 120х175 мм, а он, сабака синяя не прилепился к столу.
Уголок приподнялся и в процессе печати вся модель съехала в сторону.
Что я делаю не так? Хелп.

P.S.
Принтер Flying Bear Ghost 6, полузакрытый (сверху колпак не одевал), подогрев стола 60 С.
Калибровка выполнена. Пластик PLA.
Мелкие модели прилипают так, что только шпателем отодрать можно, а тут вон что...
.
