УМ на ГУ-50

[ru0aog]

Доброго всем вечера!
Перебирал свои старые архивы и нашёл почеркушки по расчёту усилителя на ГУ-50 с общими сетками.

Да, я понимаю, что режимы все давно посчитаны.

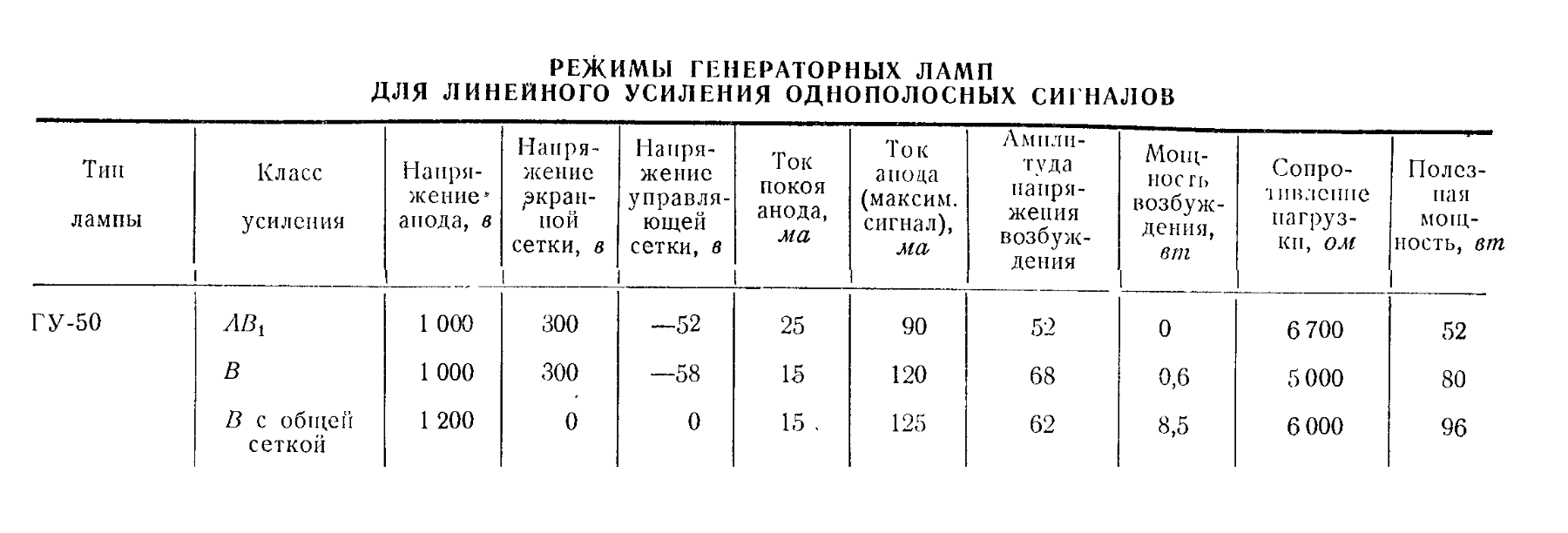

На 306 странице книжки "Техника любительской однополосной связи" Бунимович, Яйленко 1970
есть табличка режимов для типовой ГУ-50:

и чуточку ранее

.
так как в те года всё было написано простым и понятным языком, то конструкции повторяли все кому не лень - развелось много радио-хулиганов, и в дальнейших выпусках эту табличку уже не публиковали, а заменили теорией

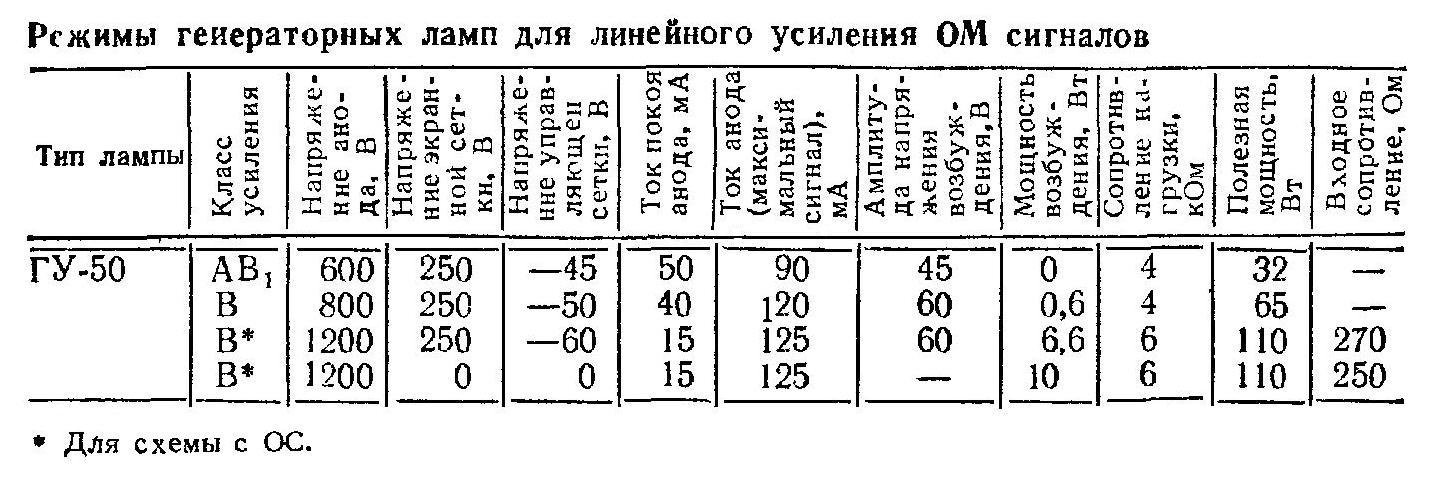

За теорией можно отправить на страницу 99 "Справочника радиолюбителя-коротковолновника" Бунин, Яйленко Изд.2 1984 (расчёты там же, со страницы 115).

но тем не менее

[ru0aog]

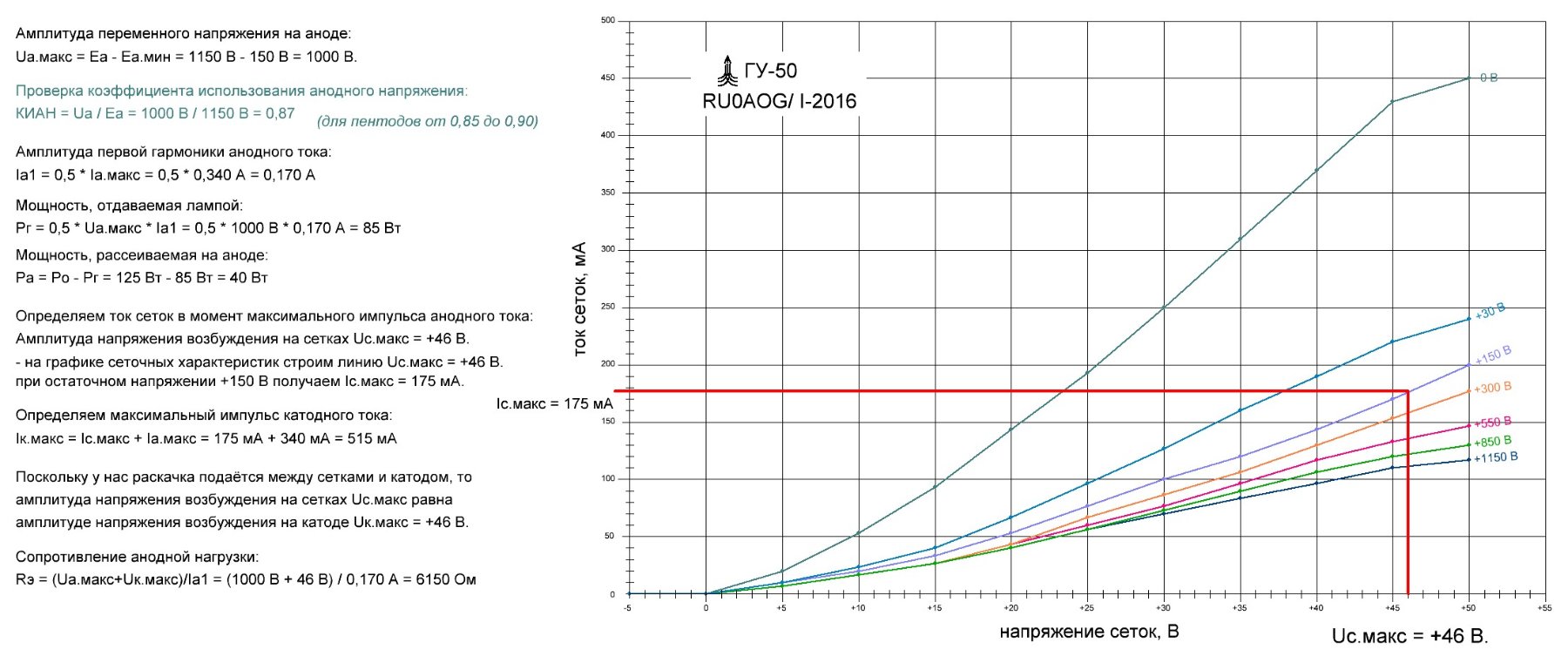

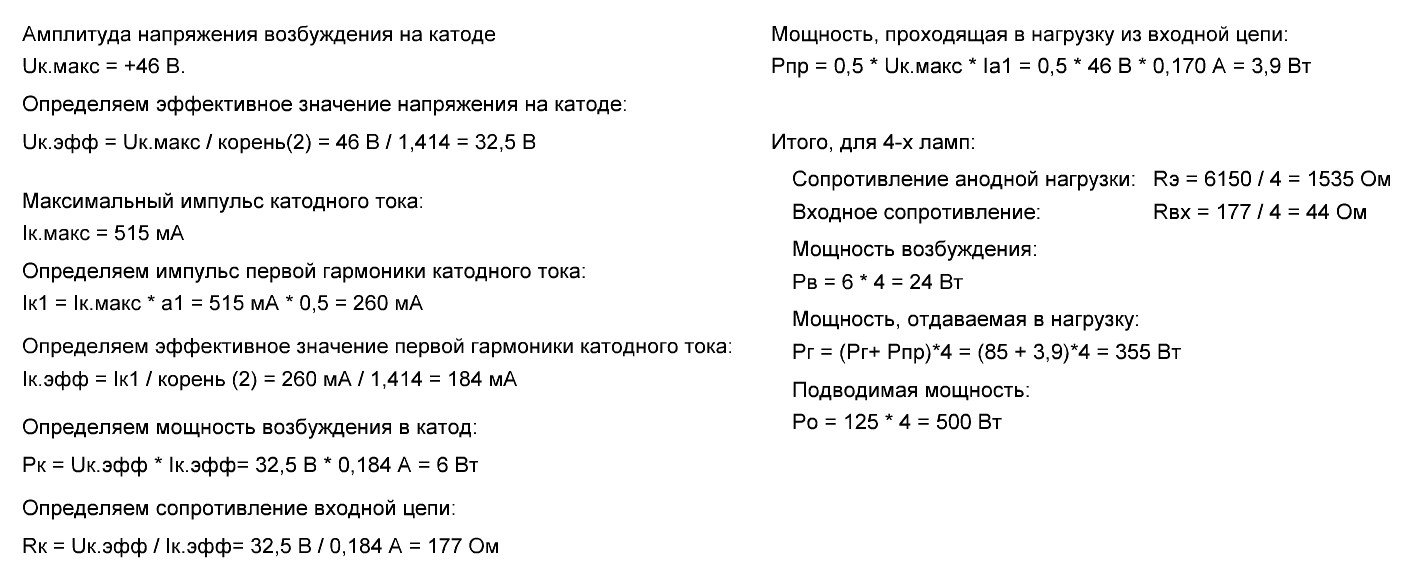

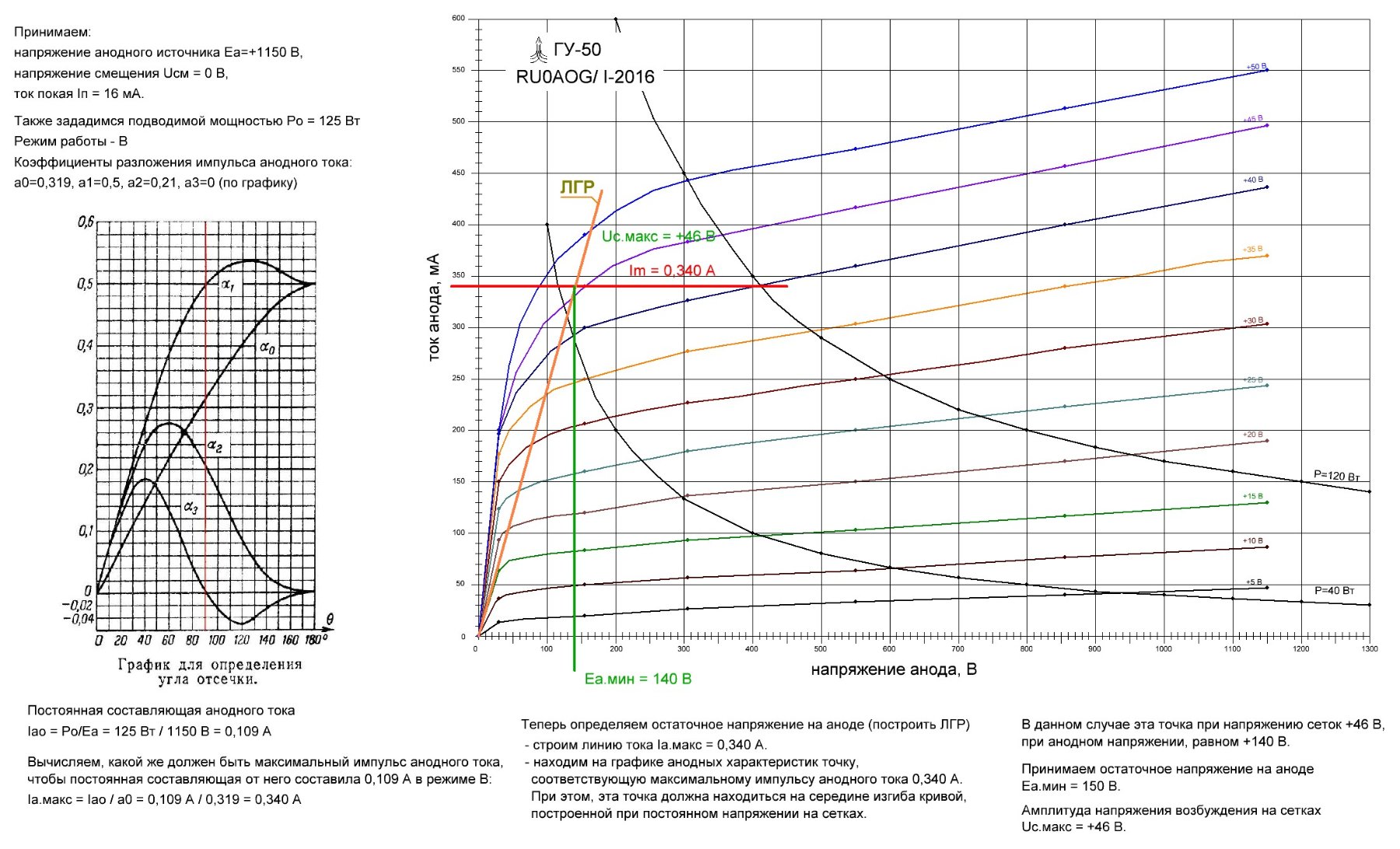

Считал графо-аналитическим методом, по графикам, которые сам же и снимал со своих ламп

.

.

.
Исходники:

расчёт 4хГУ-50.rar

(414.81 КБ) 199 скачиваний

Прога для расчёта П-контура на Паскакале (Делфи 7) по методике Шульгина.

Pi_unit.rar

(274.88 КБ) 178 скачиваний

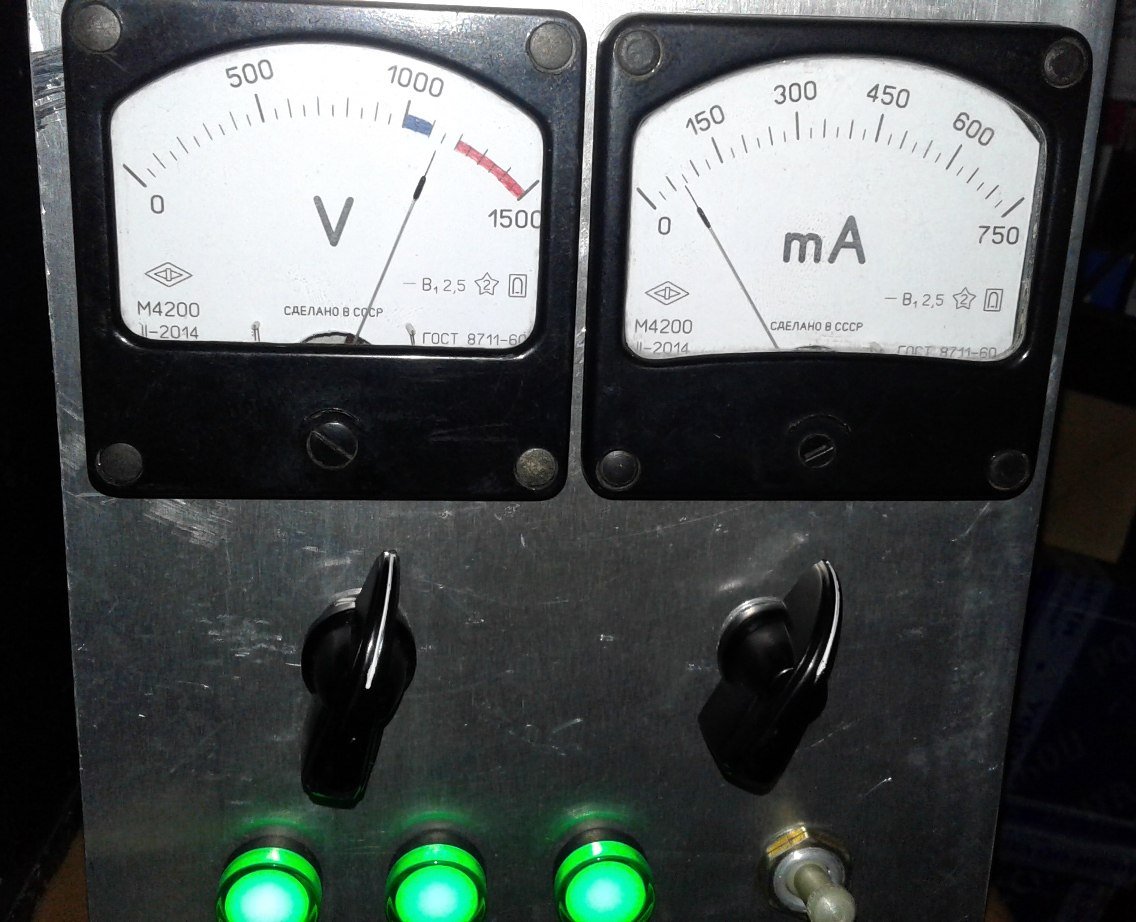

шкала для М4200

MY_06.rar

(225.7 КБ) 178 скачиваний

[ru0aog]

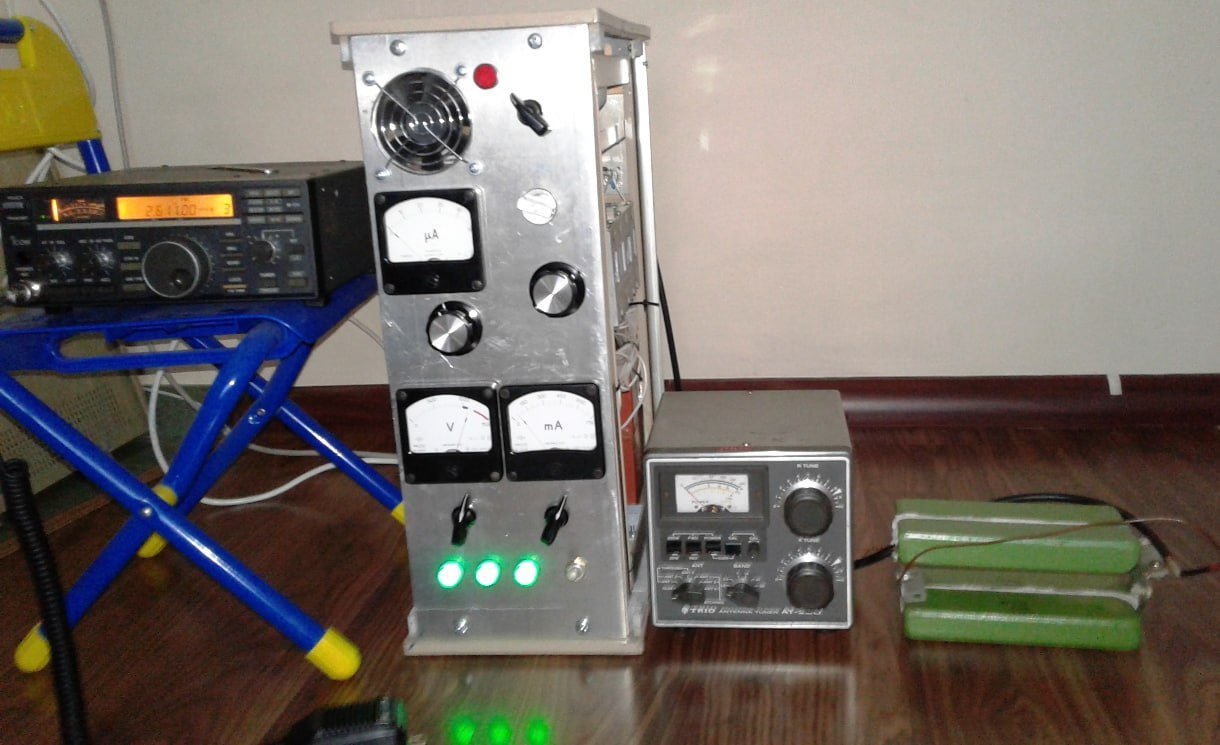

Сама конструкция не заслуживает внимания. Я набивал на ней первые шишки

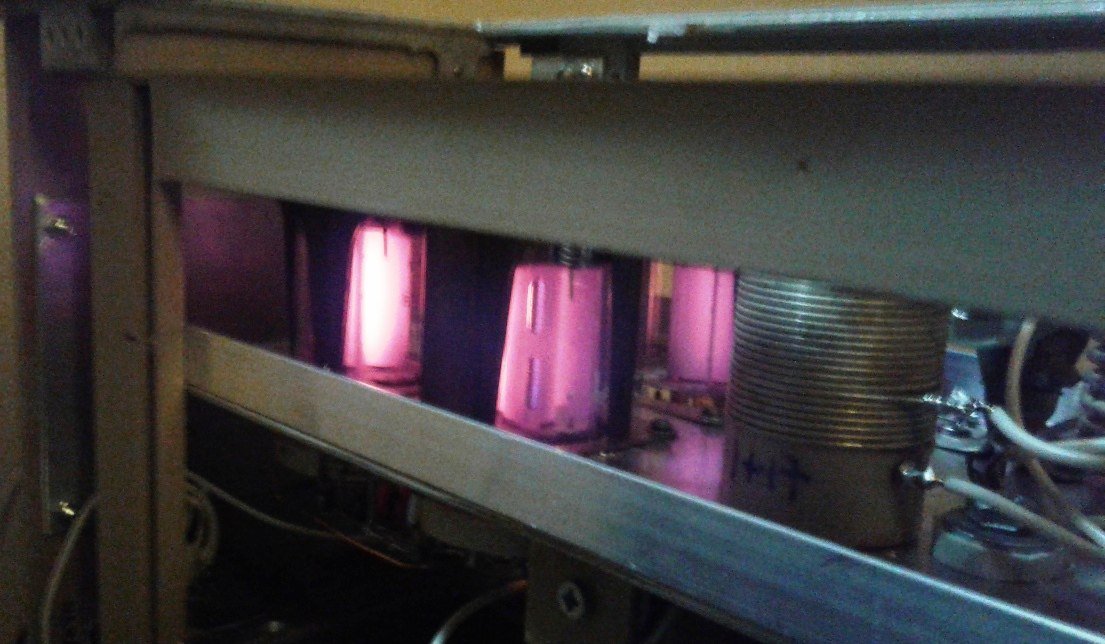

Малиновые аноды - это то, что происходит, когда раскачиваешь, но не снимаешь с ламп мощность.
Сделано в порядке эксперимента (отключил П-контур)

[ru0aog]

Что касается схемы - применил те компоненты, которые в то время смог найти.
В итоге допустил два косяка:
- недостаточная габаритная мощность анодного трансформатора (подводимая всего 400 Вт),
- большая начальная ёмкость "горячего" КПЕ (на ВЧ не работает).
Но поставленной цели я всё же достиг:
- с использованием простейшей схемы перекрыл непрерывный диапазон 1,6...17 МГц,

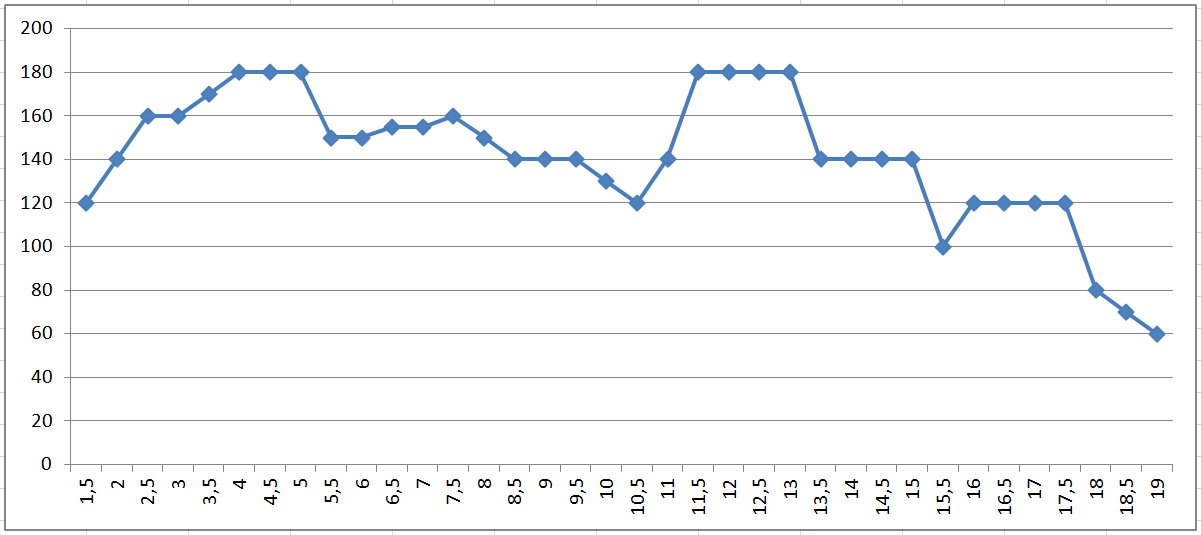

- при подаче 10 Вт получил 120...180 Вт

.

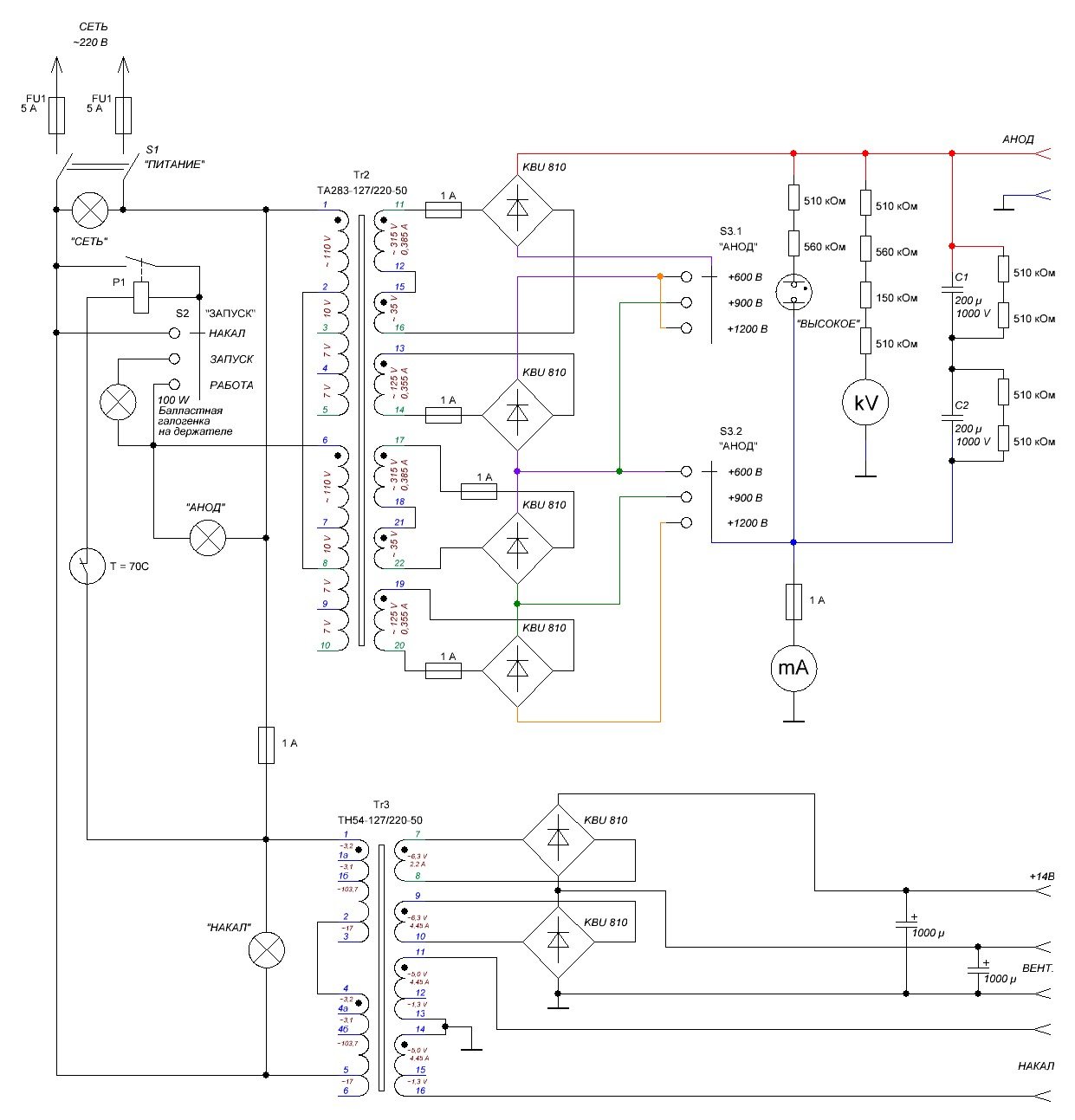

Питание:

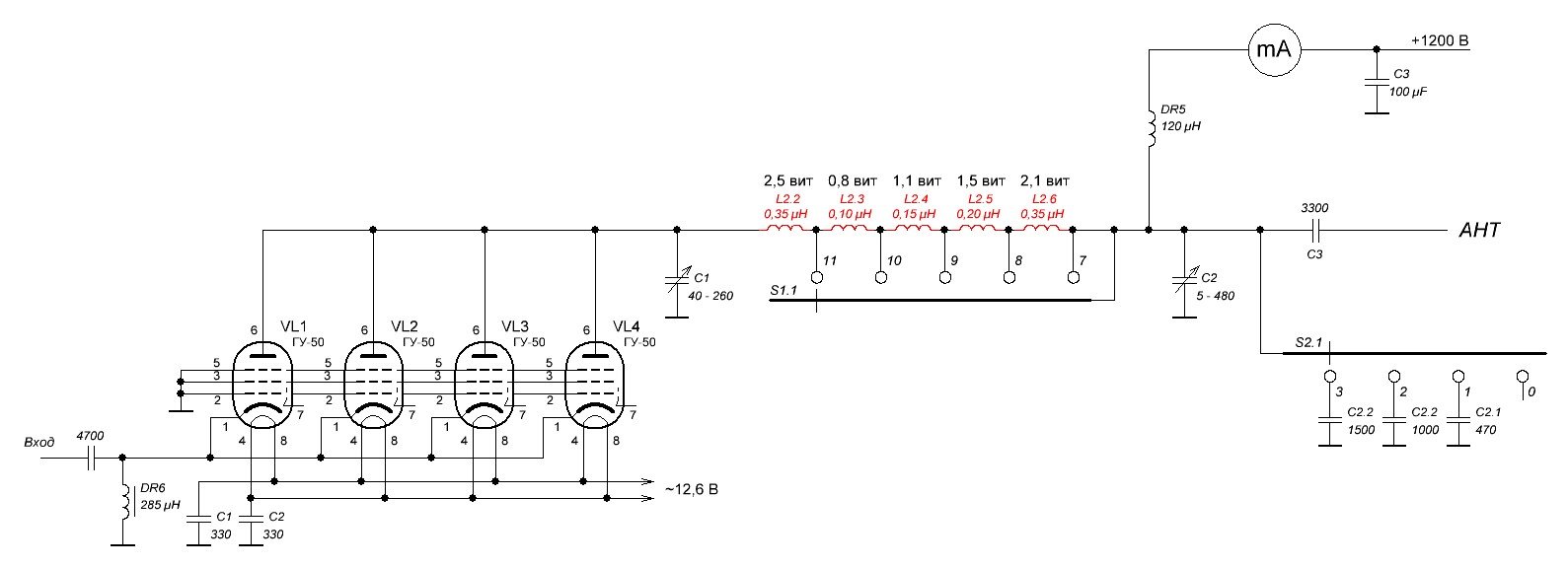

Усилитель (данные П-контура предположительно указаны неверно, актуальная схема утеряна):

исходники:

схемы.rar

(20.73 КБ) 157 скачиваний
