УМ на SD2932

[ru0aog]

Доброго всем времени суток!

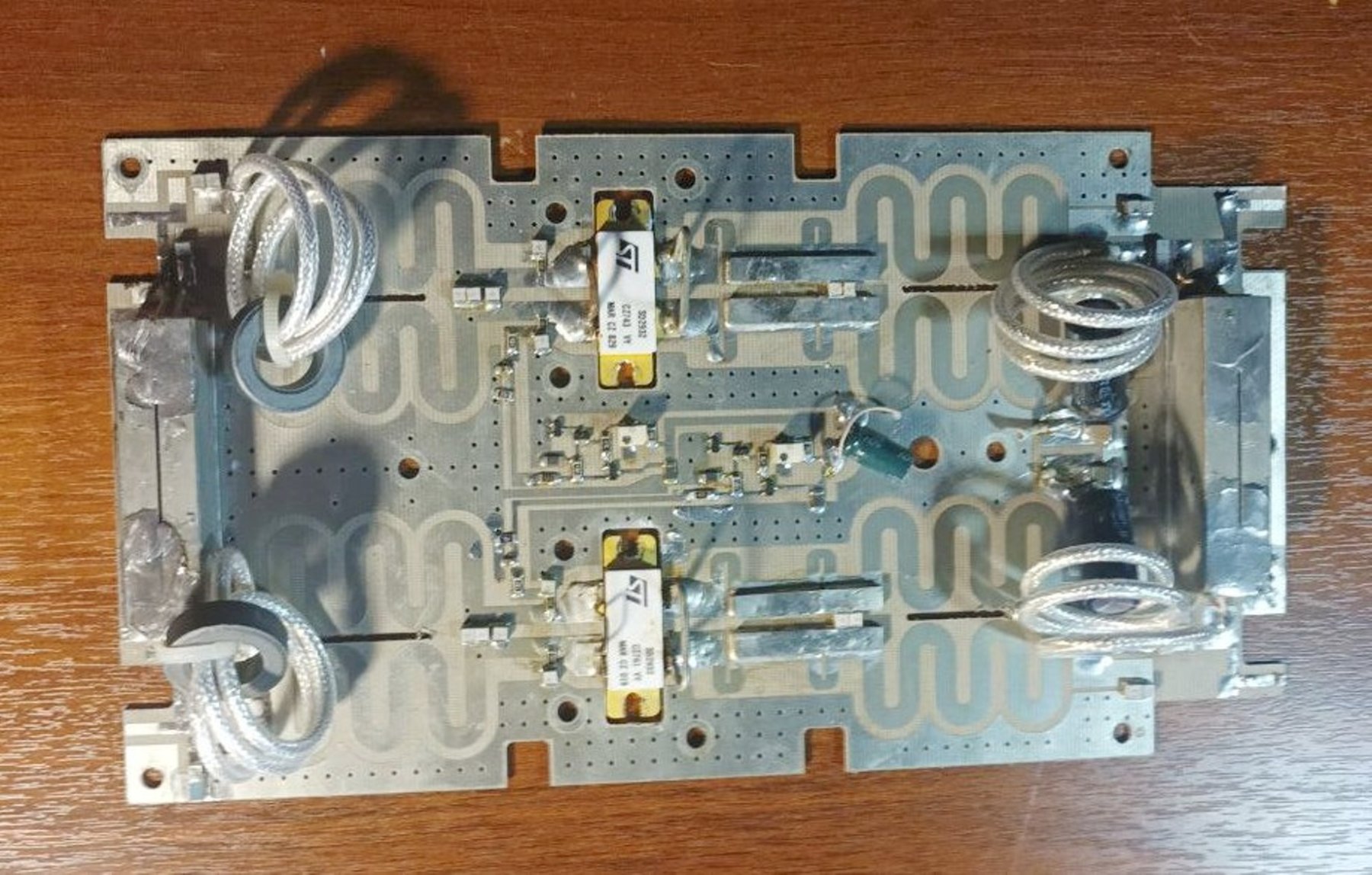

Один хороший человек поделился со мной б/у-шной платой вещательного усилителя.
Сегодня мы будем думать, как из него сделать УМ на КВ

.
Так как там стоит пара транзисторов SD2932 (50В, 300Вт), то надо рассчитывать примерно на киловатт подводимой мощности.

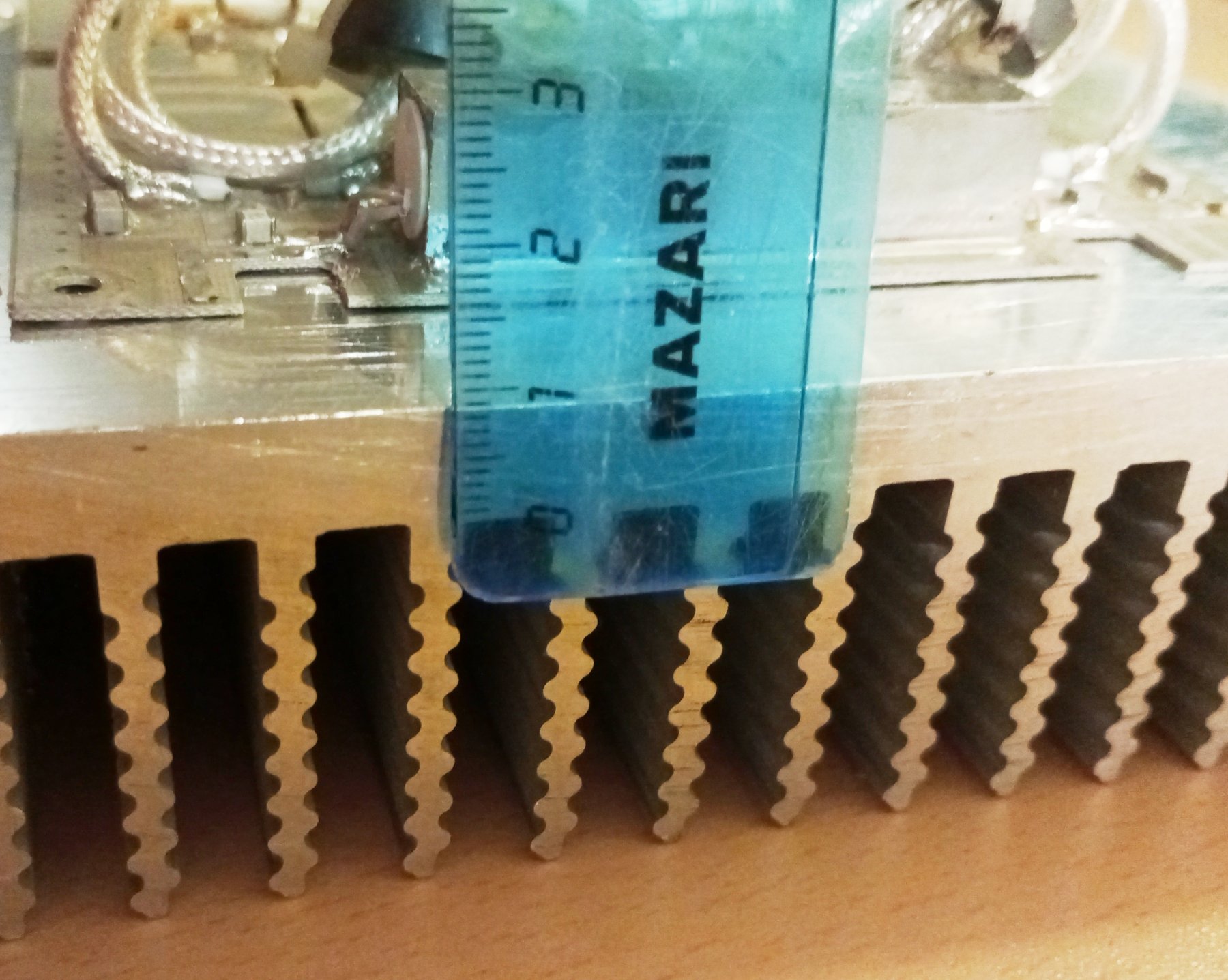

У меня как раз был радиатор размерами 200х250х34 с общей площадью оребрения 5000 см2.

.
с толщиной подошвы 9,5 мм

.
думаю, он подойдёт

[ru0aog]

Просверлив отверстия для закрепления транзисторов и платы, я понял, что всё же транзисторы надо снимать и плату делать свою - слишком много полосковых линий с обеих сторон платы, перегретые дорожки с отслоением на одном из транзисторов (видимо была замена), да и сама плата из какой-то ткани со слабо прилегающими дорожками.

Срисовал схему смещения, могу ошибаться с определением марки транзисторов и цоколёвкой.

.
По даташиту напряжение смещения лежит в пределах 1,5...3,5 В.
P.S.
- по радиатору:
Где-то видел, что для режима с естественной конвекцией и температурой 70 С, на 100 ватт рассеиваемой мощности нужно 1000 см2.

- по ферриту выходного транса:
Для киловаттного усила берут 61 материал общим объёмом двух трубок ~50 см3.
Таких бочёнков/колечек у меня нет. Буду искать.

[ru0aog]

Продолжаем
Для меня постройка усилителя мощности начинается с активного элемента - транзистора.
Не так уж важно, какова будет его марка. Важно, чтобы он соответствовал ожидаемым параметрам.
Мощные транзисторы нынче дороги, поэтому используем, что есть под рукой

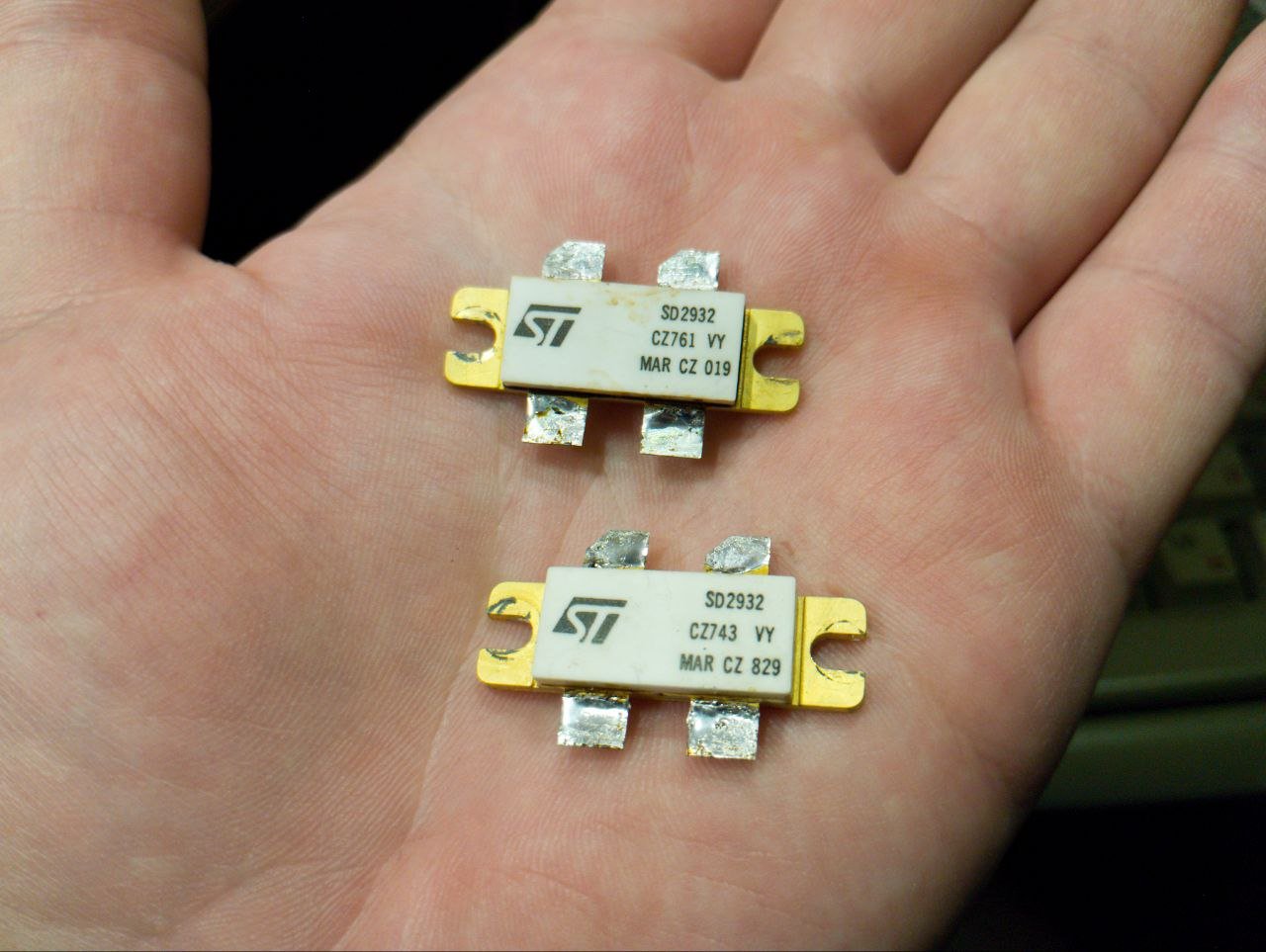

Как я уже выше писал, мне попались пара SD2932 (хоть каждый корпус - это сама по себе пара транзисторов), вот на них и попробуем.
Дорожки на плате держались на честном слове и на самой плате было много полосковых линий, которые трудно было бы приспосабливать к моей схеме, поэтому решено было транзисторы выпаять и начать с "чистого листа"

[ru0aog]

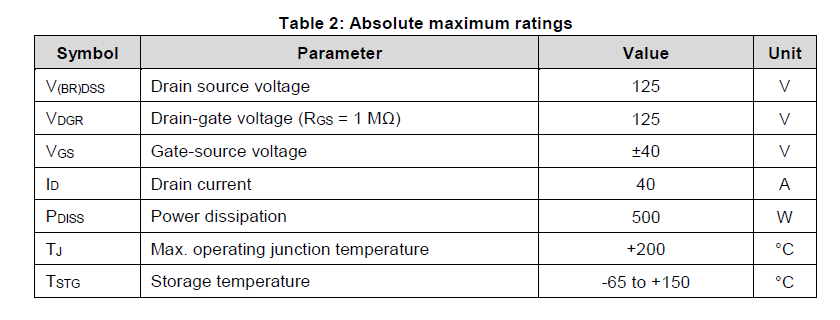

смотрим в даташит:
- напряжение сток-исток 125 В,
значит максимальное напряжение питания схемы вдвое меньше 125 В/2 = 62 В.
- напряжение затвор-исток +/- 40 В,
можно не бояться пробоя затвора отрицательным напряжением, например как у MRF9180.
- ток стока 40 А,
мой блок питания столько не выдаст но в импульсе - возможно.
Довольно дубовый транзистор.

.
Далее
- специфицирован отдавать 300 Вт выходной мощности при питании +50В,
- усиление на 175 МГц = 16 дБ,
- возможное рассогласование нагрузки - КСВ до 5:1 на полной мощности без ограничения по времени.

.
Вроде неплохо.

- напряжение на затворе при открытии канала сток-исток = от 1,5 до 4 В,
- входная ёмкость 480 пФ

.
Померим.
Запараллелим затворы и стоки.
Напряжения открытия одинаковы, ёмкости немного отличаются.

[ru0aog]

Предварительно примем вот такую схему

- аттенюатор R1-R2-R3 на входе для стабилизации входного импеданса во всём диапазоне частот,
- входной трансформатор Тр1 со средней точкой. В выходном трансформаторе средняя точка отсутствует, поэтому для лучшего подавления чётных гармоник надо ввести среднюю точку на входном трансе,
- регулировка общего смещения R4 с балансировкой плеч R6, чтобы не перебалансировать плечи каждый раз после изменения тока покоя.
Затворы притянуты к земле через R11-R12, через них течёт ток делителя смещения.
- отдельный трансформатор обратной связи Тр2. Число витков первичной обмотки выходного трансформатора может быть небольшим (например 0,5+0,5 вит), поэтому в нём не удастся расположить понижающий виток ООС.
- питание стоков через симметрирующий транс Тр3. Мощность большая, лучше использовать такое питание.
- разделительные конденсаторы С2-С3 возможно не нужны.
- выходной трансформатор Тр4 с компенсирующим конденсатором С4 (или набором конденсаторов).
- аварийный нагрузочный резистор R13
.

УМ SD2932.rar

(1.34 МБ) 1177 скачиваний
