УМ УКВ на 2м и 70 см

[Vitaly73]

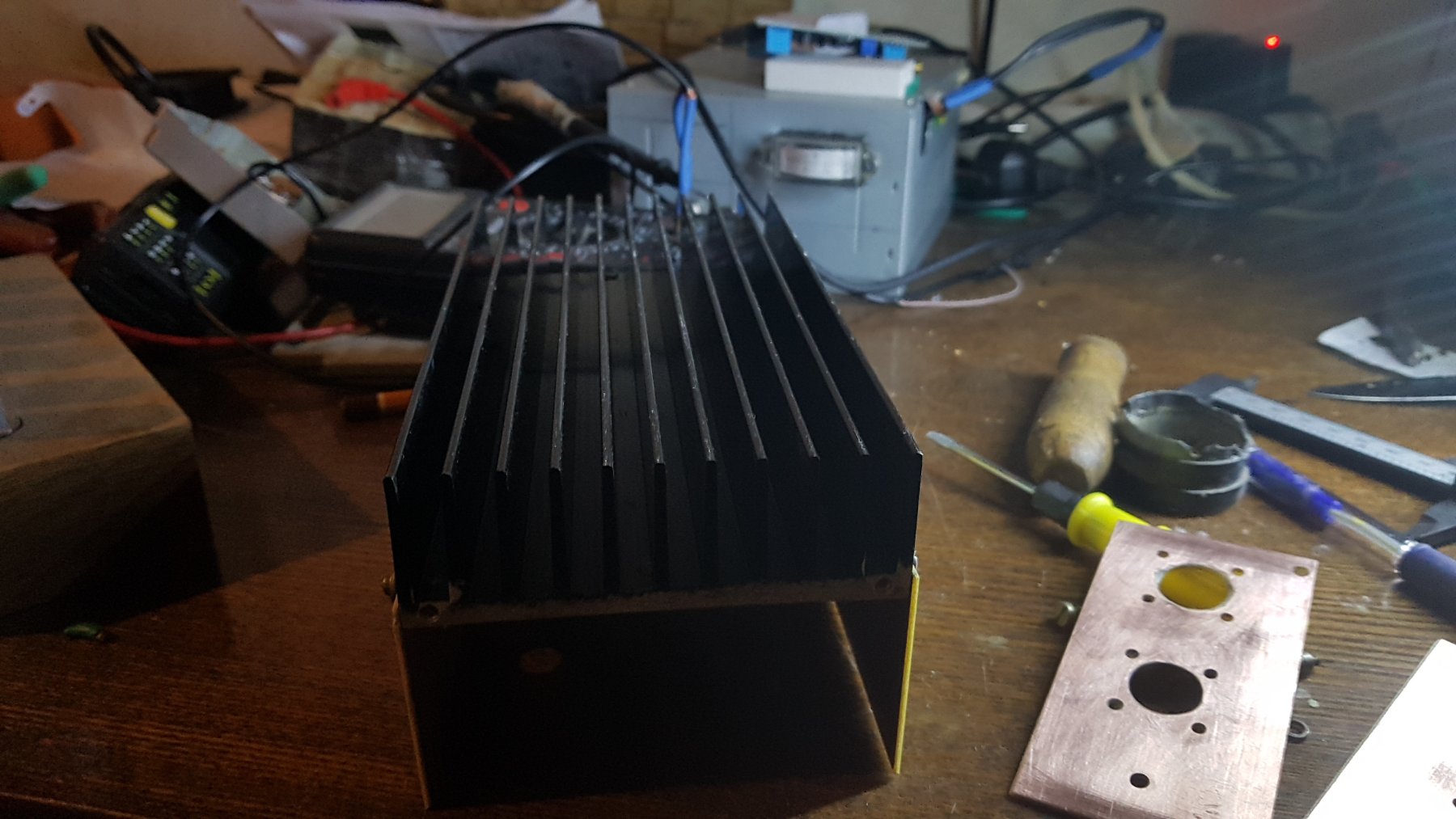

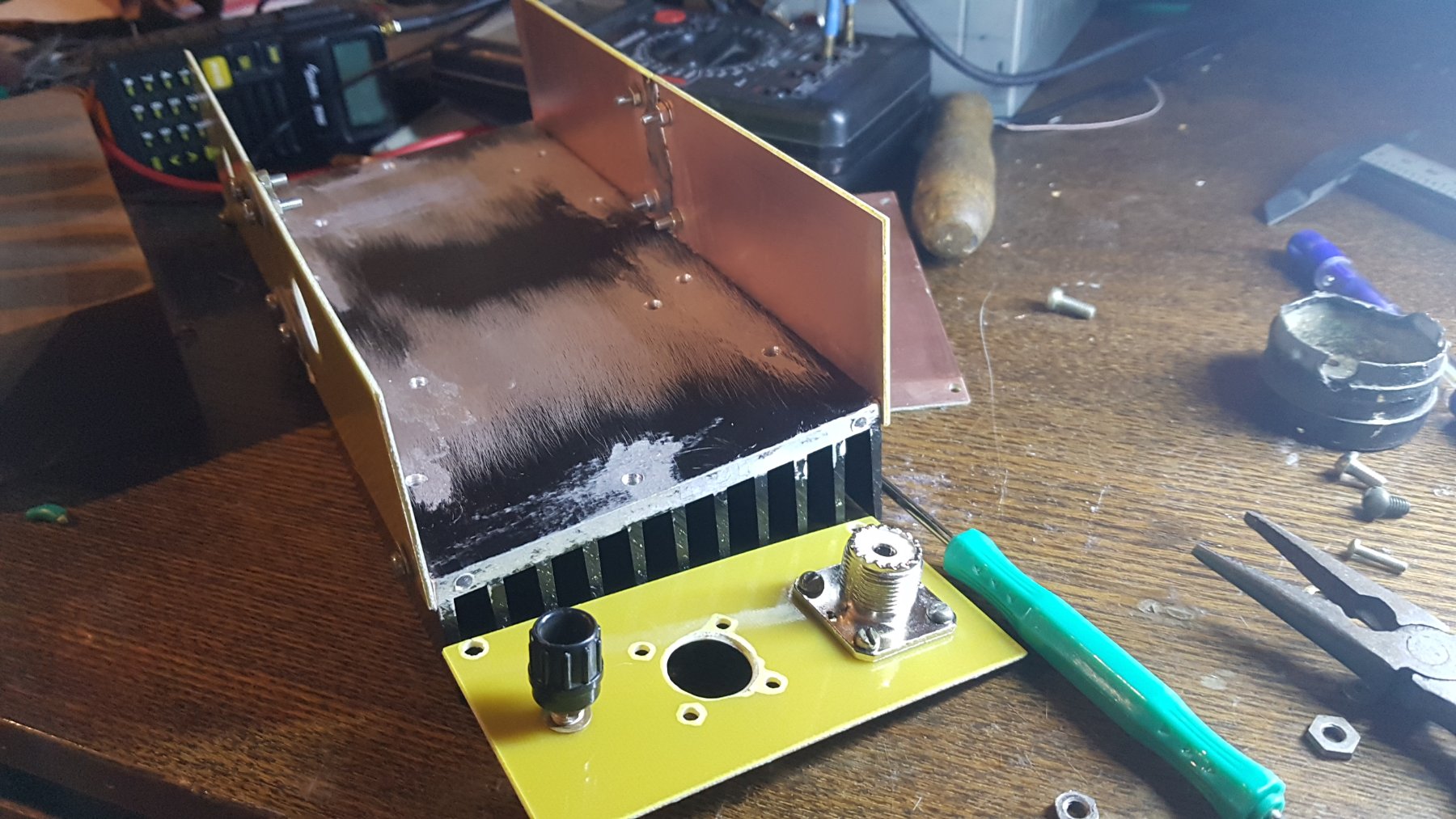

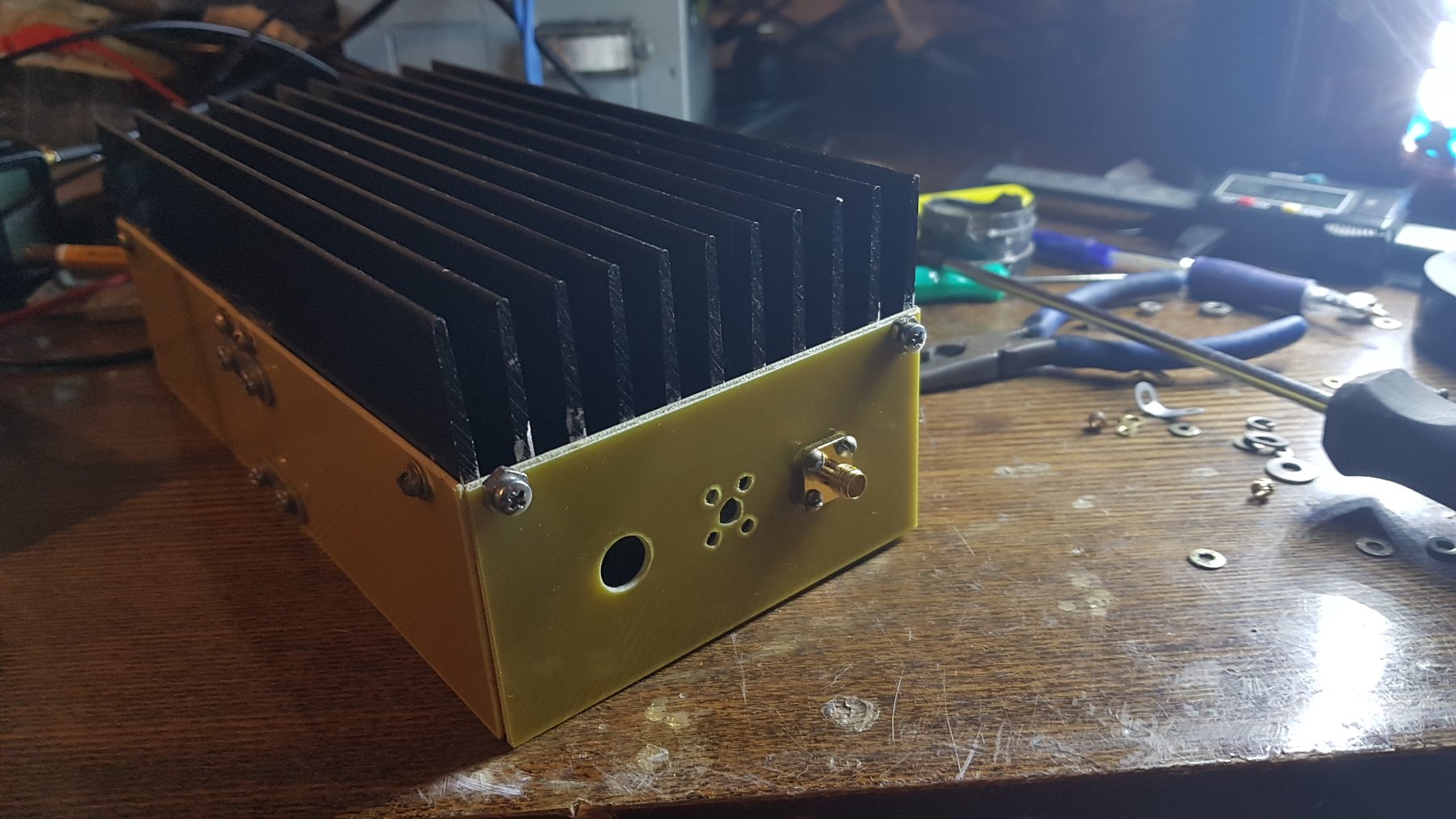

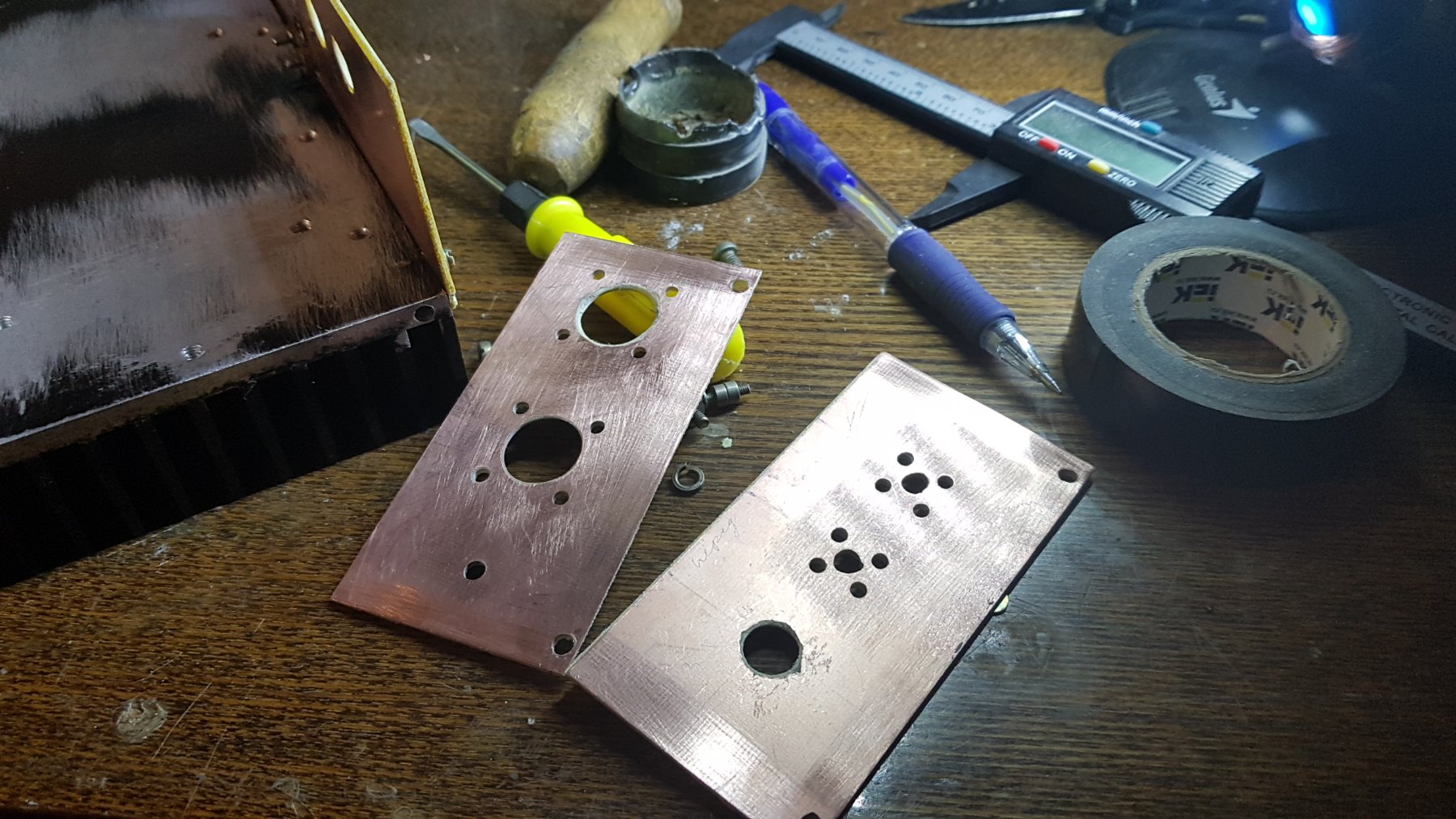

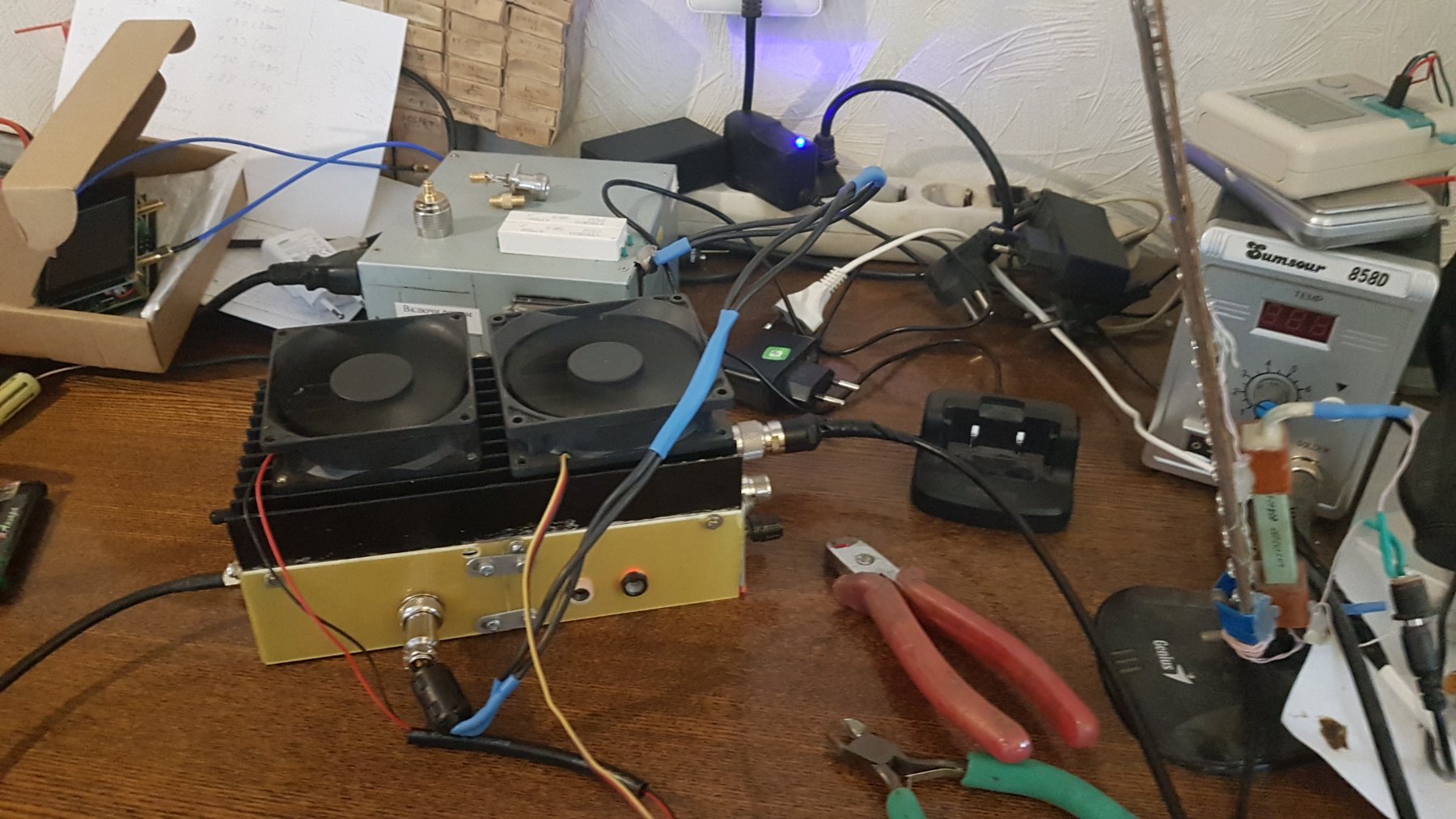

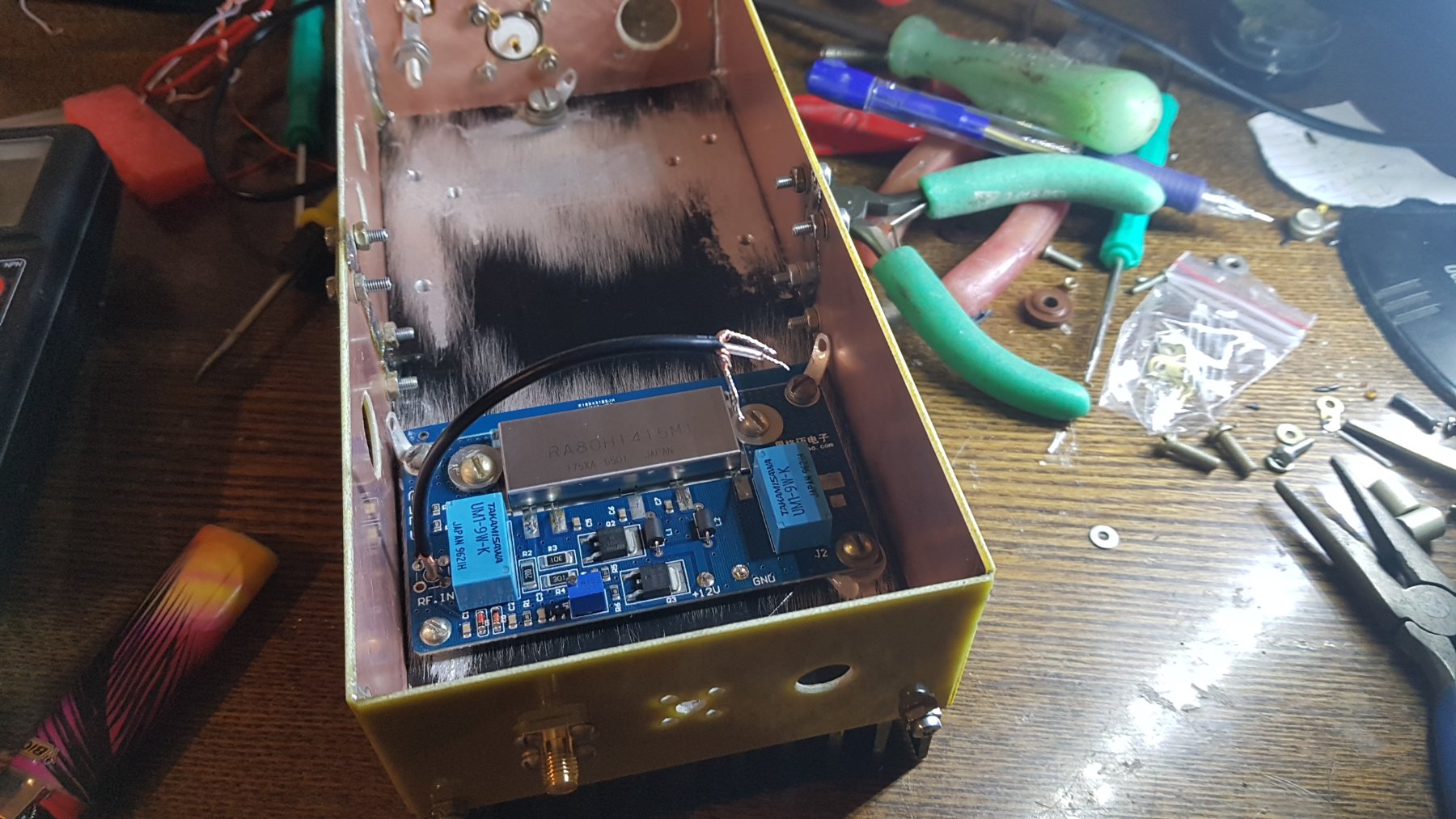

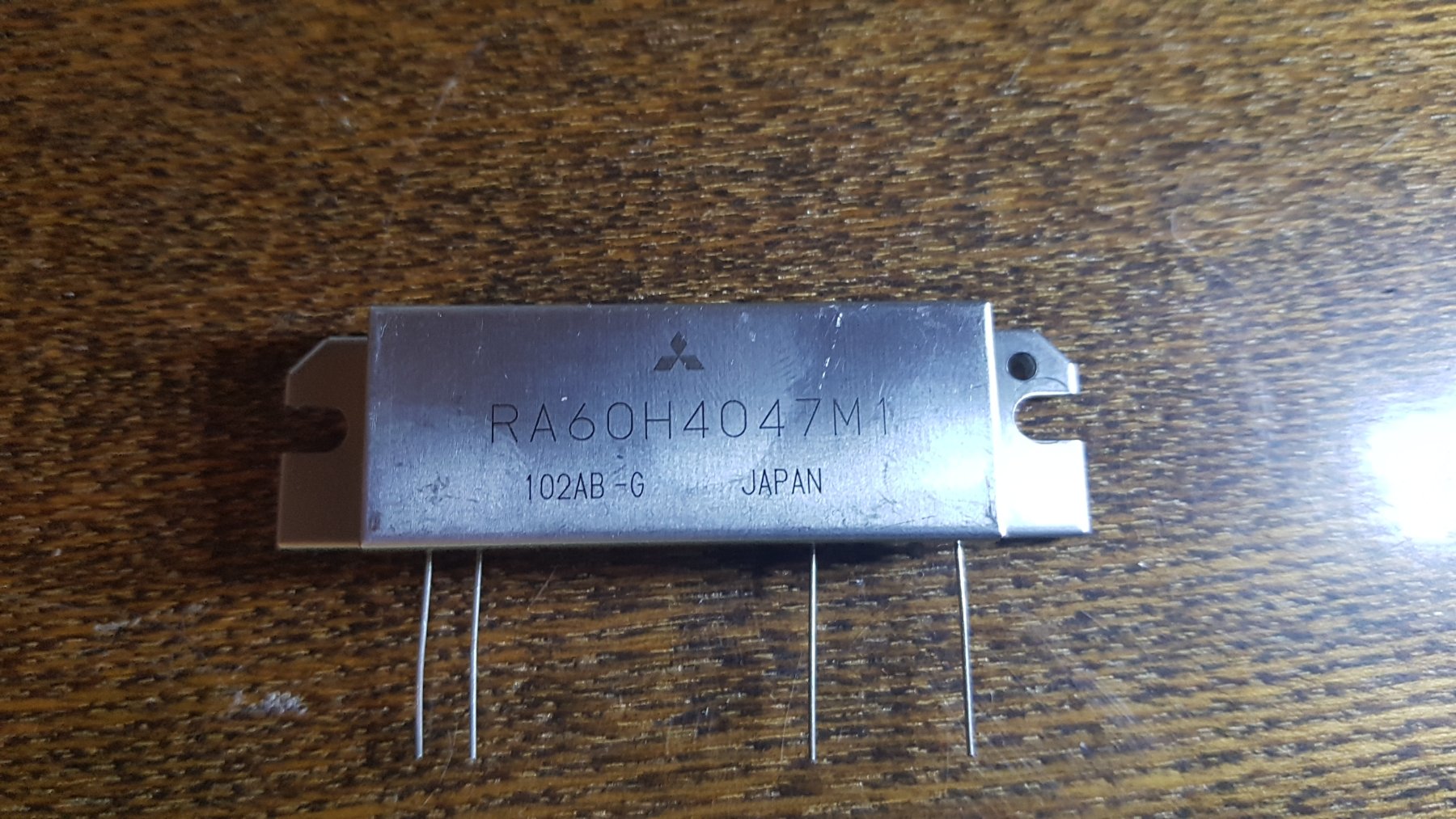

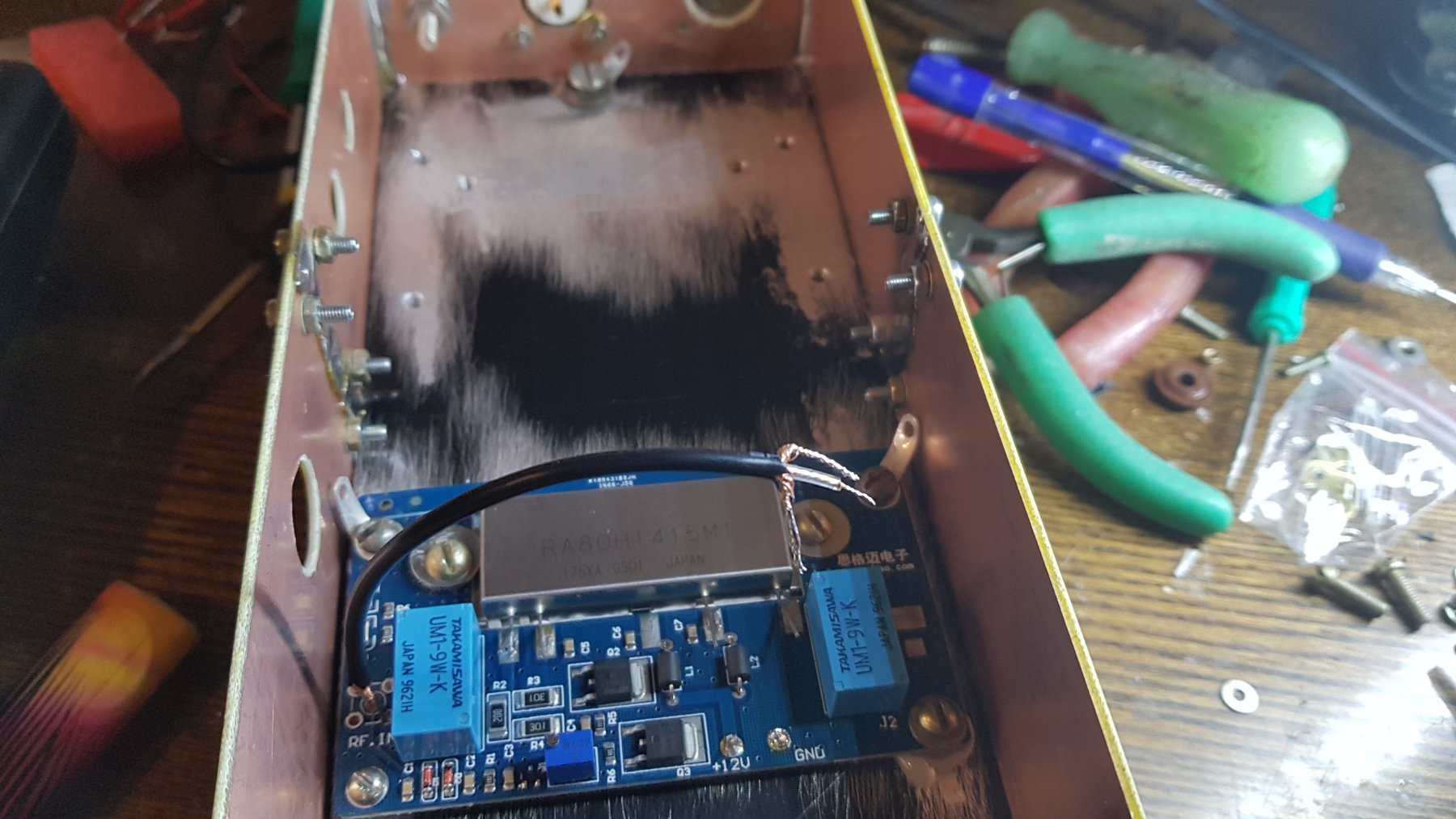

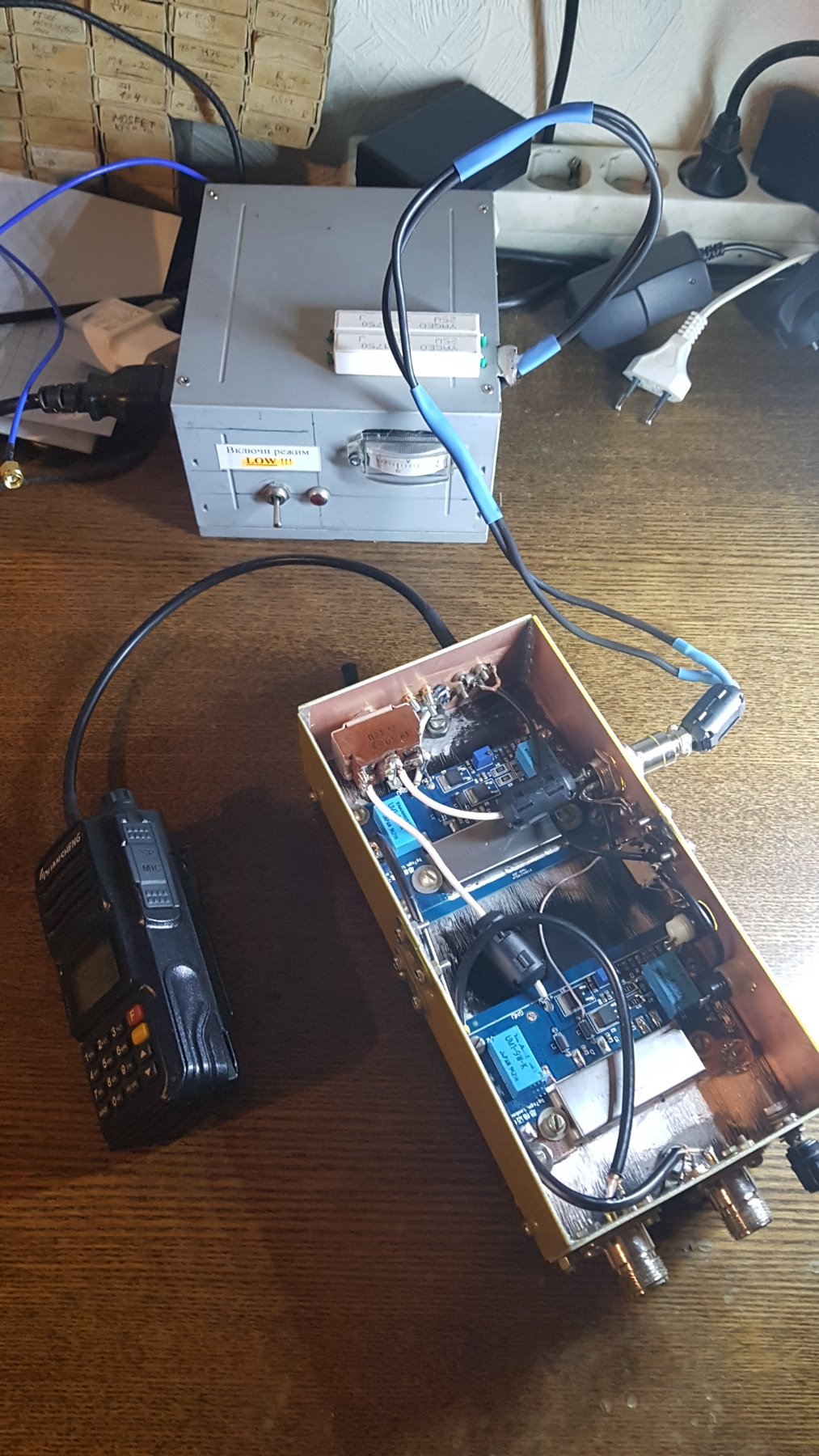

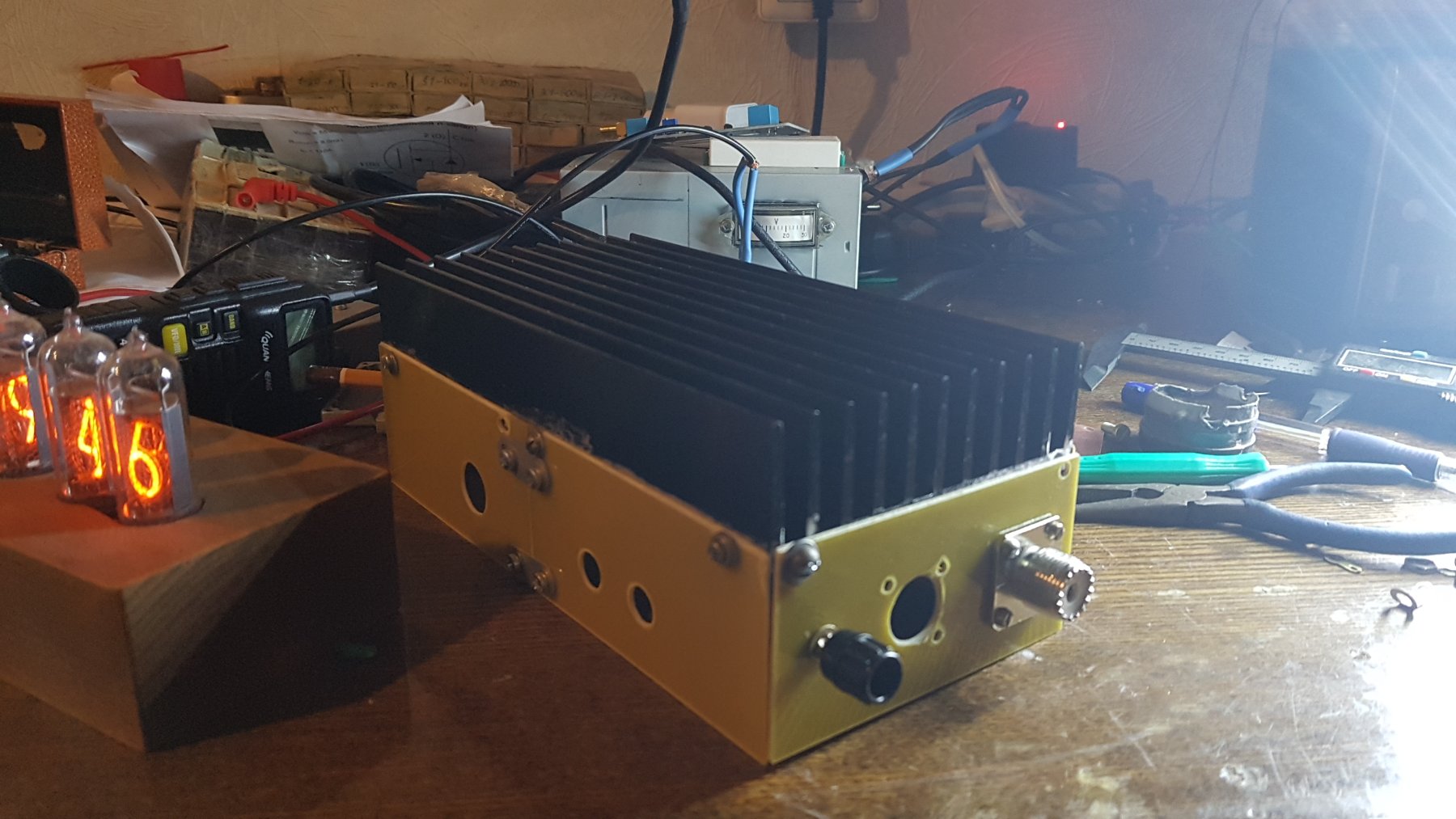

На данном форуме УКВ тема не особо обсуждается, но тем не менее выложу свой вариант УКВ УМ на 2 диапазона (2м и 70см). Усилитель собран на 2х модулях: RA80H1415M1 на 2м и RA60H4047M1.

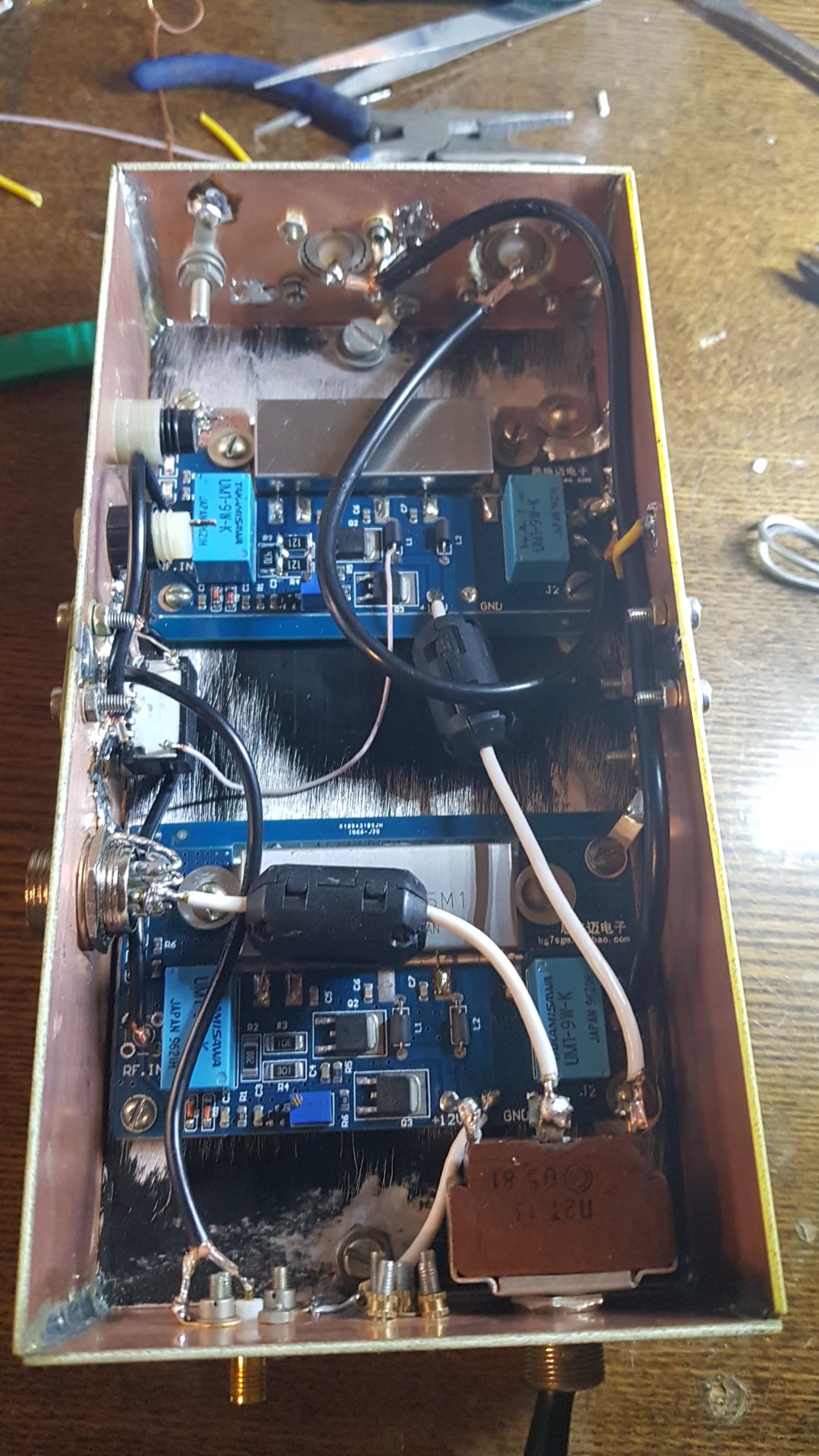

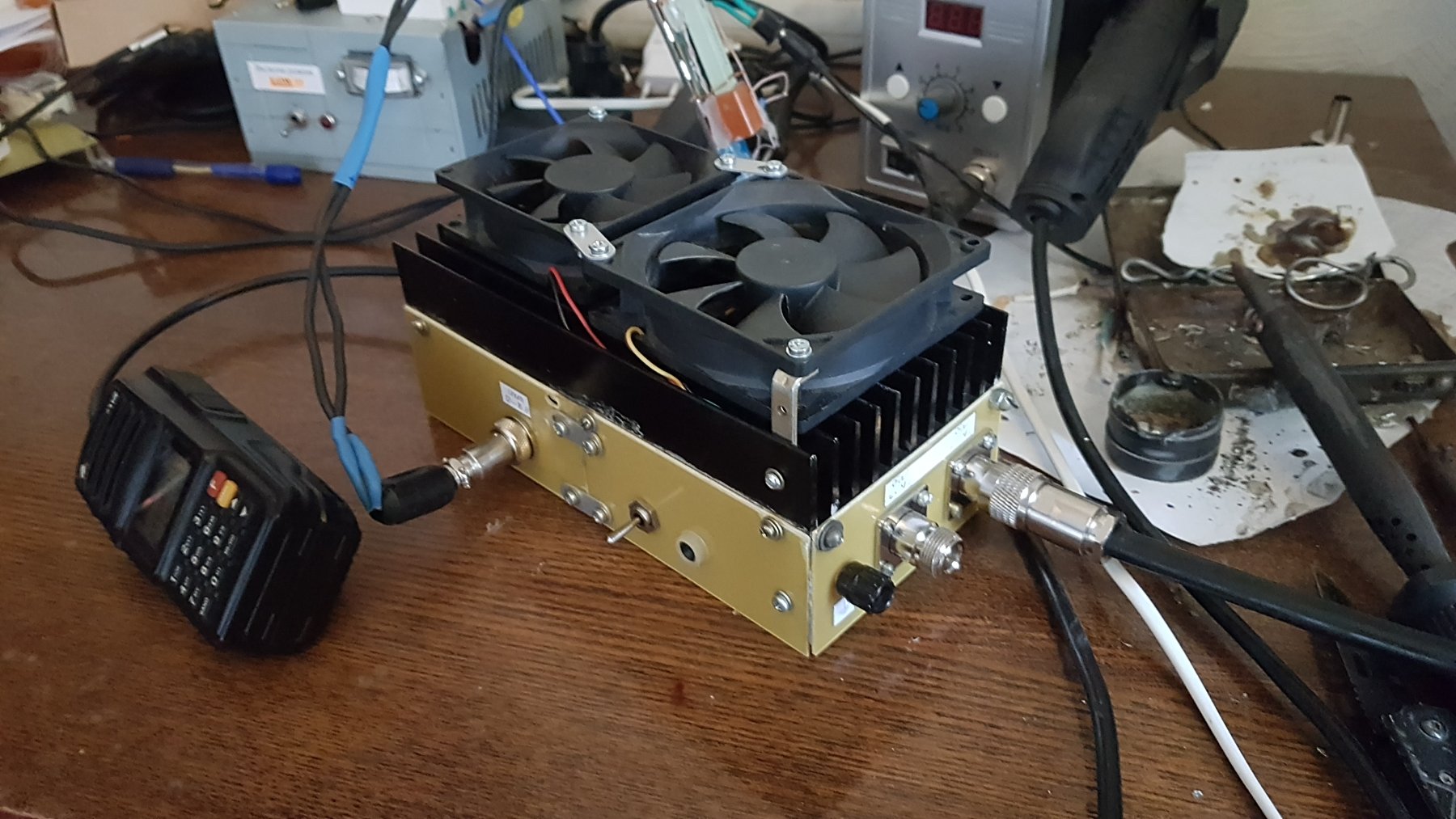

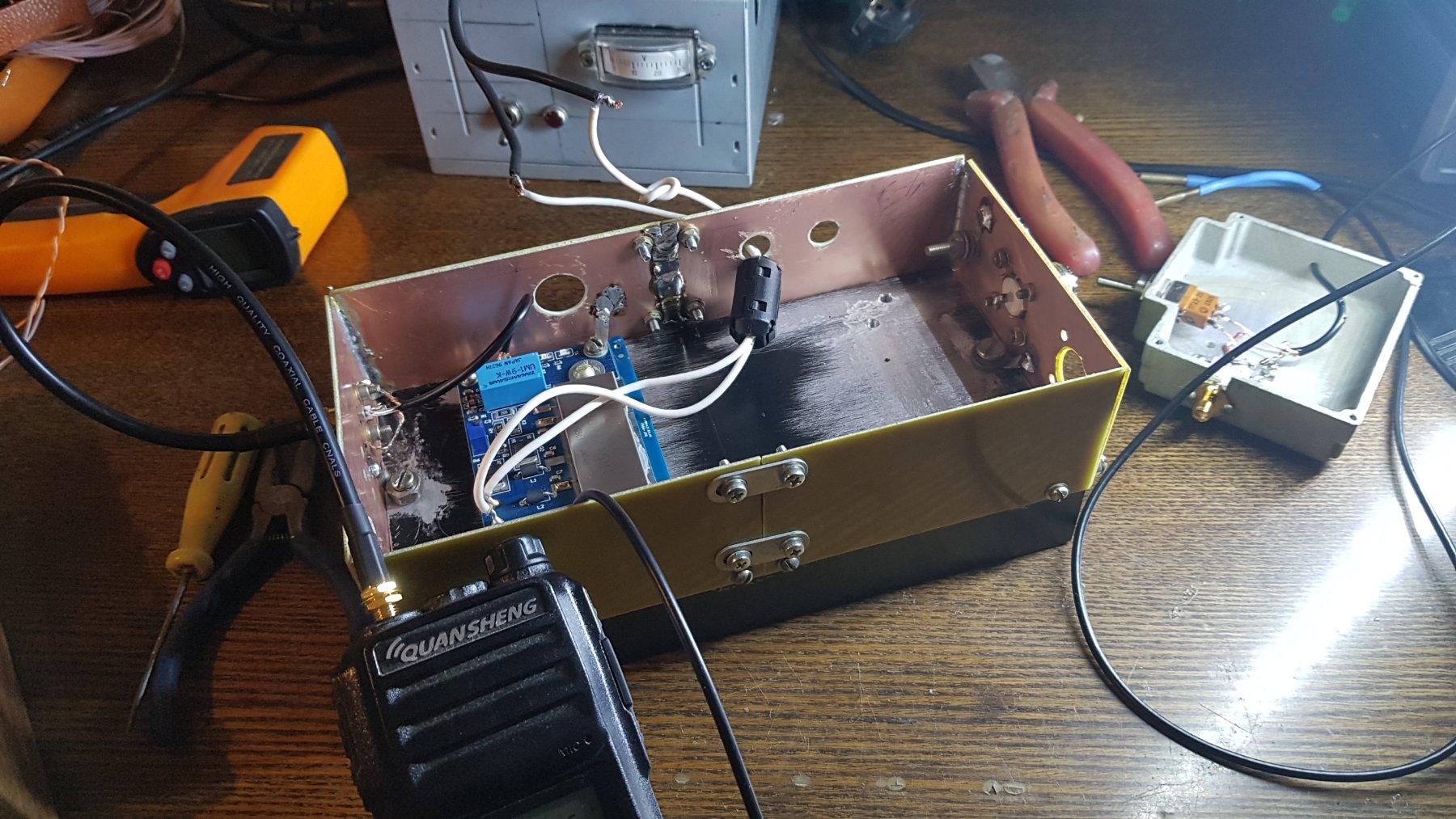

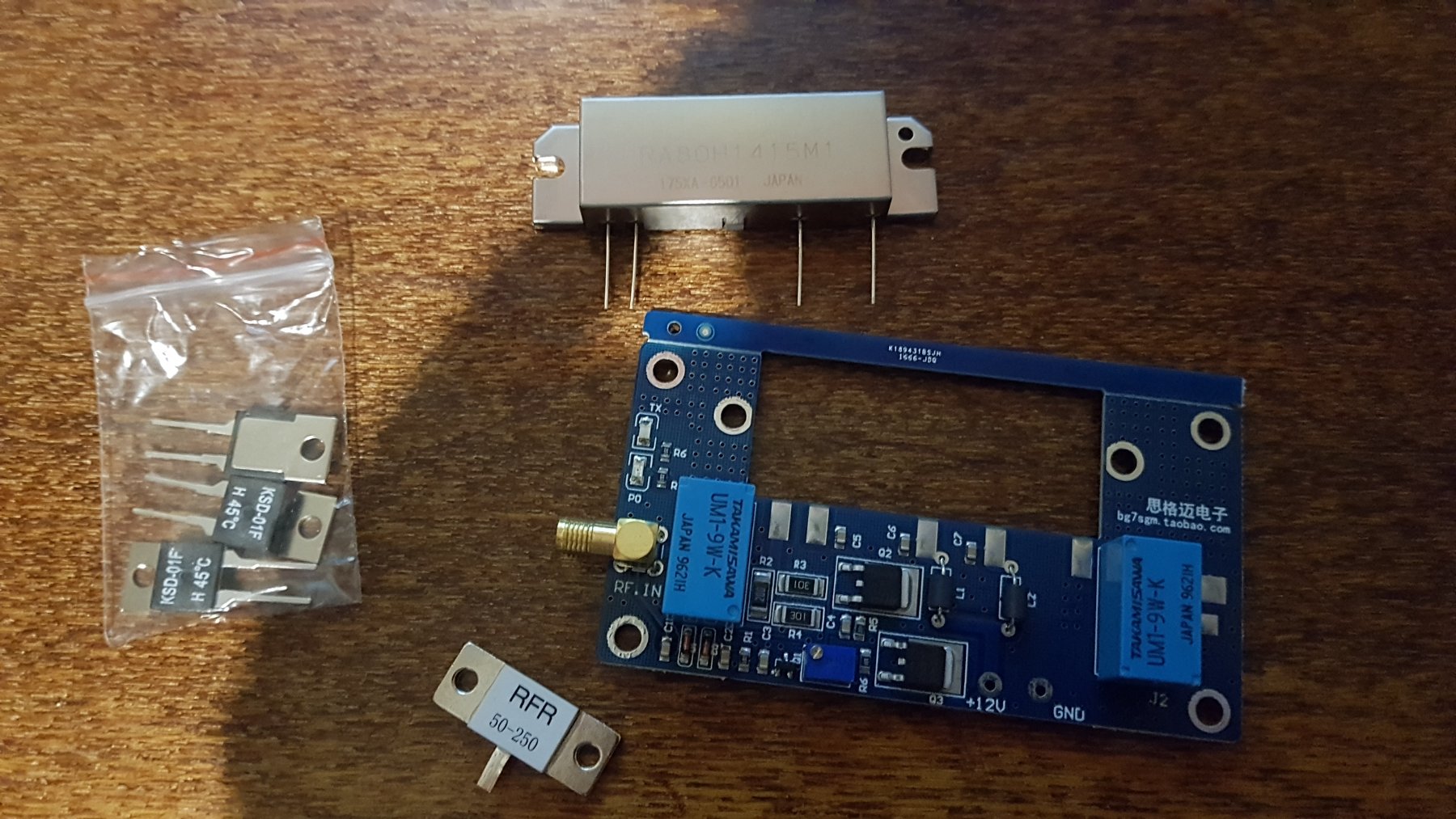

У данных усилителей 5 выводов: вход (50оМ), смещение, питание, выход (50оМ) и корпус. В качестве базы были использованы платы с али со всеми обвязками и обходом. !!Перед пайкой модулей - подать 12 В на плату и подстроечником выставить вольта 3 на смещении, после запайки подулей выставить смещение согласно даташиту. По дате вход 50мВт, до 150 смело можно и нужно на раскачку подавать. На плате есть R2-R4 это атт на пару дб, я качал с квашенга 300 мВт поэтому резисторы не менял, кто будет качать более- нужно пересчитать и перепаять резюки АТТ. В моей конструкции 2 отдельных коаксиальных входа и выхода, а тумблер только питание переключает. Данные модули хорошо гонятся по питанию: RA80H1415M1 на 145 МГц при 16 В выдает 130 Вт при раскачке 150 мВт, RA60H4047M1 на 435МГц при 16 В и той же раскачке выдает 100 Вт. Эти Модули прощали ошибки - забывал переключить с H на L и "вдувал" 5 Вт на вход.)

https://aliexpress.ru/item/33007954674.html насчет реле обхода- больше года работают в данном усилителе и норм

[Vitaly73]

[UB4HSY]

Здравствуйте. Можете дать схему для сборки с описанием всех деталей. Или ткните носом где взять такие схемы для сборки данного усилителя.

[MiB]

после запайки подулей выставить смещение согласно даташиту

не совсем так, особенно если поднимать питание чтобы получить большую мощность.

самое главное для тех кто будет делать не на китайской плате, а свою - у модуля есть ушки под болты они ВСЕГДА должны быть соединениы с GND платы!!!!.

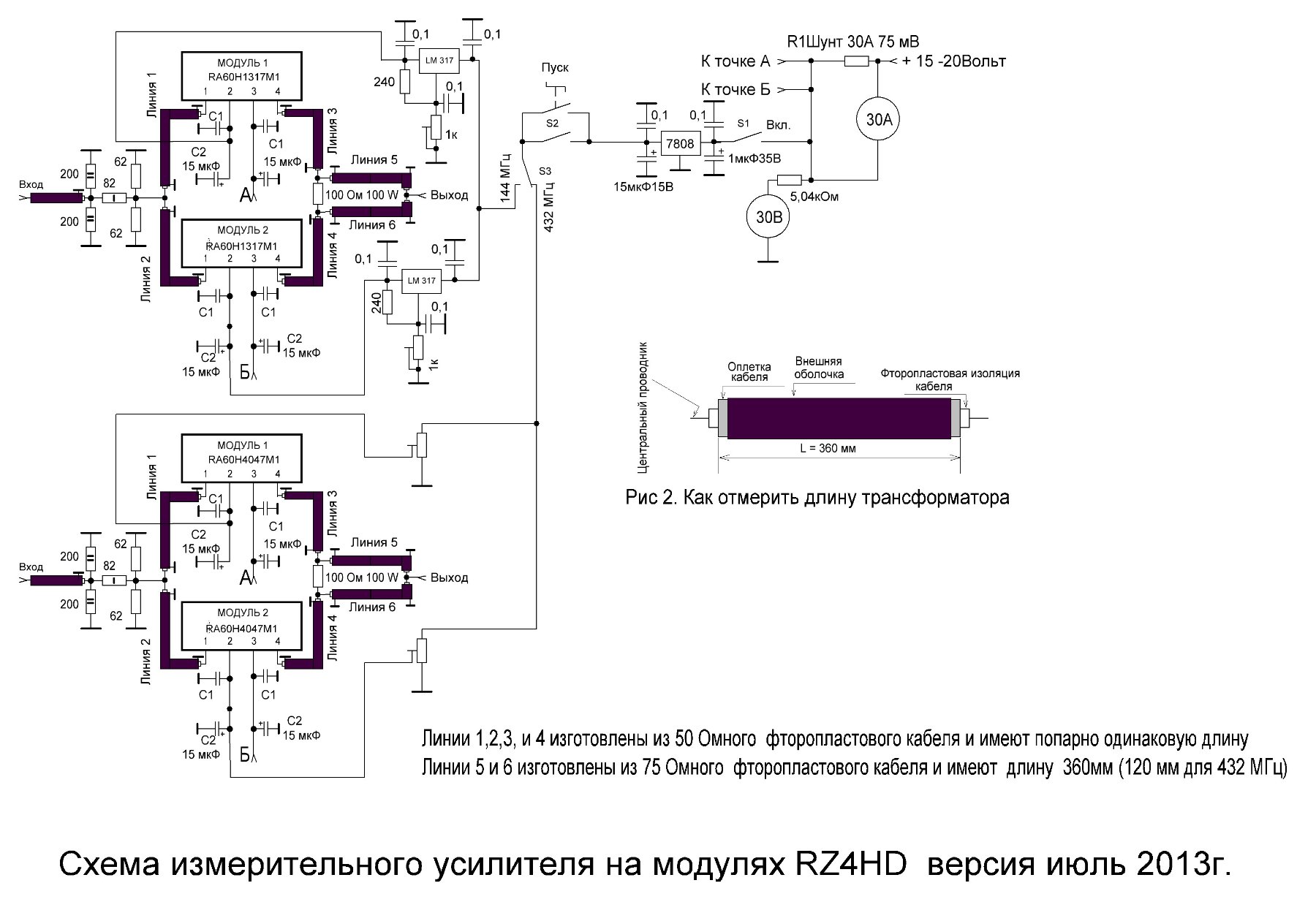

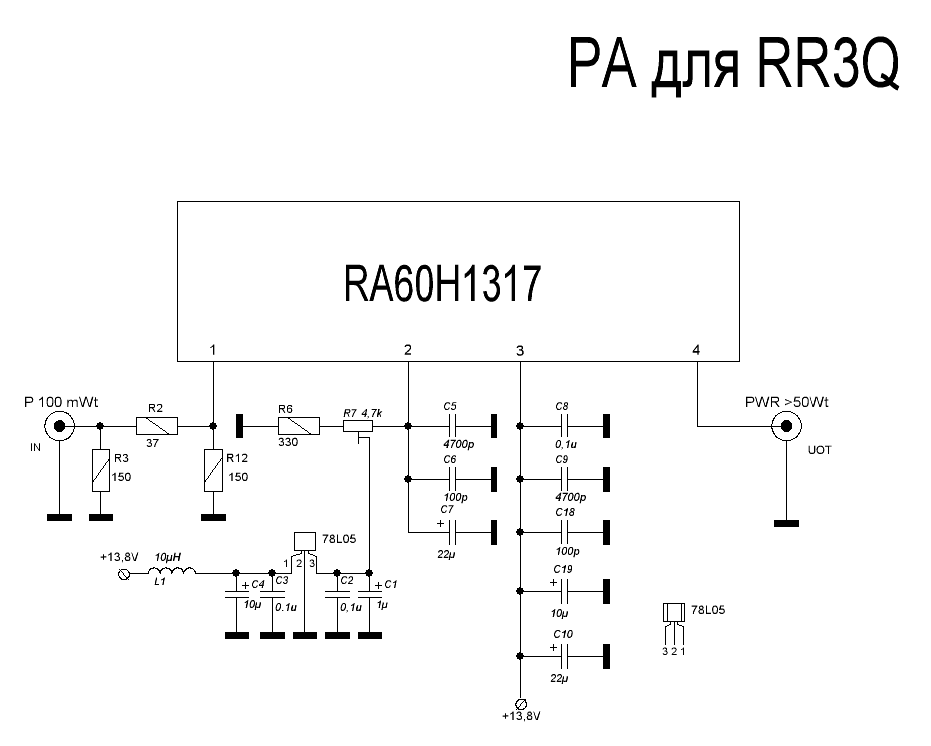

Можете дать схему для сборки с описанием всех деталей.

http://ua1tdz.qrz.ru/300wtt.htm

resultra60h1317.doc

(40 КБ) 241 скачивание
