УМ на RD16HHF1

[ru0aog]

Вот напрямую (без делителей) я померить не могу - кирдык прибору будет.
Выход ФНЧ подключен на эквивалент 50 Ом.
Параллельно эквиваленту цепочка 750+75 Ом.
И вот на этих 75 омах мы имеем +14 dBm.

[Oleg]

Тогда получается примерно следующее.

1. На выходе делителя 1:11 ( 75:825 )
Мощность одного тона 14 dBm или 0.02512 Вт.
Для нагрузки 75 Ом амплитуда синусоиды SQRT(0.02512*75*2) = 1.941 В

2. На выходе ФНЧ (вход делителя 1:11)
Амплитуда синусоиды для одного тона 1.941*11 = 21.352 В

3. При подаче двух тонов
Амплитуда синусоиды на пиках огибающей на выходе ФНЧ 21.352 + 21.352 = 42.704 В
Выходная мощность на пиках огибающей (PEP) на нагрузке 50 Ом (42.704^2)/(50*2) = 18.24 Вт

[ru0aog]

Да, видимо так и есть. Не хватает силёнок у генераторов загнать в ограничение.
Про IMD3 было бы интересно расчёт увидеть
Не совсем понимаю, что это такое. Скорее всего, что-то вроде: соседний пик (продукт интермодуляции) на 23 дБ ниже одного из основных тонов.

[Oleg]

Да, если измерять "по-честному" , то от уровня одного тона. То есть в Вашем случае -23 дБ
А вот по методике ARRL добавляется еще 6 дБ, так как уровень побочных продуктов измеряется относительно PEP.
В спецификациях зарубежных трансиверов также обычно указывается уровень IMD относительно PEP.

Для усилителя на 2xRD16 при 20 Вт PEP можно получить -30 дБ IMD относительно одного тона.
Вот картинки со спектроанализатора
http://analogtrx.com/SMF/index.php?topi ... 2#msg12542

[7evgeny7]

Парни, всем привет. Подскажите пожалуйста.... ситуация следующая. Собрал данный УМ. Набор покупал у Вячеслава(полностью набор STEP2). Не могу на входе получить заявленные 10Вт. С основной платы приходит 230мВ. Вот замеры по контрольным точкам:
Кт1 - 0,5в
Кт2, Кт3- 2,4в
Кт4, Кт5 - 5,3в
На выходе на нагрузке 50ом. 4,6в.
Куда копать?
ФНЧ подключен. Замер провожу осциллографом. Щуп с делителем на 10.
Общий ток потребления УМ 2,5А.
Токи покоя оконечного каскада выставлены.

[7evgeny7]

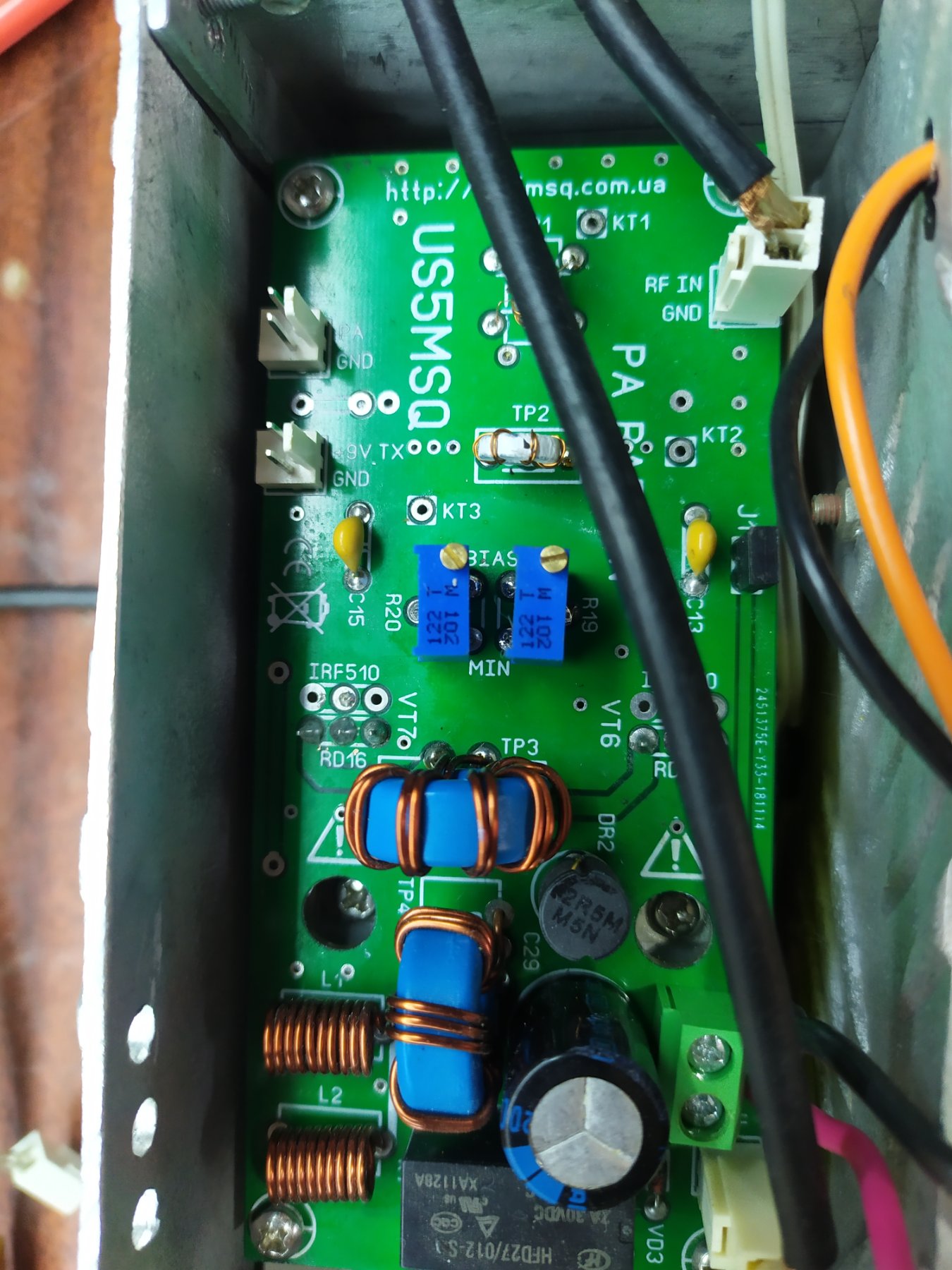

Фото монтажа

[7evgeny7]

Блин не в ту тему написал. Администратор перенеси пожалуйста вот сюда. viewtopic.php?f=48&t=684

[radist 16]

Всем привет!
Прошу помощи.
Есть усилитель мощности на двух rd16, усилитель изменённая версия от трансиверов sw.
Есть также двух звенный ФНЧ от трансивера дружба.
Так вот без ФНЧ на эквивалент нагрузки 50Ом на частоте 1,8МГц мощность получается 5Вт, а после ФНЧ не дотягивает даже до 1Вт, при том с ростом частоты ситуация немного улучшается.
АЧХ ФНЧ на 1,8МГц получилось не плохим, потери 2Дб.
Возможно ли из за плохого сигнала на выходе усилителя мощности, а ФНЧ его срезает?

[Oleg]

без ФНЧ на эквивалент нагрузки 50Ом на частоте 1,8МГц мощность получается 5Вт

А чем Вы измеряли мощность на выходе усилителя без ФНЧ? Там ведь обычно форма сигнала заметно отличается от синусоидальной.

после ФНЧ не дотягивает даже до 1Вт

Попробуйте нагрузить ФНЧ на эквивалент нагрузки 50 Ом и измерить входной импеданс ФНЧ в рабочем диапазоне частот. Вероятно модуль входного импеданса нагруженного фильтра существенно отличается от 50 Ом.

[radist 16]

А чем Вы измеряли мощность на выходе усилителя без ФНЧ? Там ведь обычно форма сигнала заметно отличается от синусоидальной.

Измерителем мощности и КСВ, посмотрел ещё раз, без ФНЧ мощность 5Вт, с ФНЧ 0,5Вт.

Попробуйте нагрузить ФНЧ на эквивалент нагрузки 50 Ом и измерить входной импеданс ФНЧ в рабочем диапазоне частот. Вероятно модуль входного импеданса нагруженного фильтра существенно отличается от 50 Ом.

Только как измерить входное сопротивление ФНЧ?
Из приборов есть NWT 7, осциллограф.
